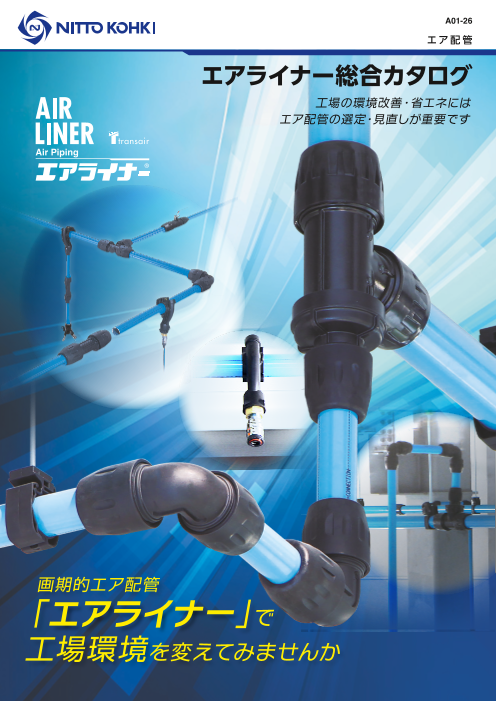

A01-24 エア配管 エアライナー総合カタログ 工場の環境改善・省エネには 　エア配管の選定・見直しが重要です Air Piping ® 画期的エア配管 「エアライナー」で 工場環境を変えてみませんか 標準価格記載 P.30

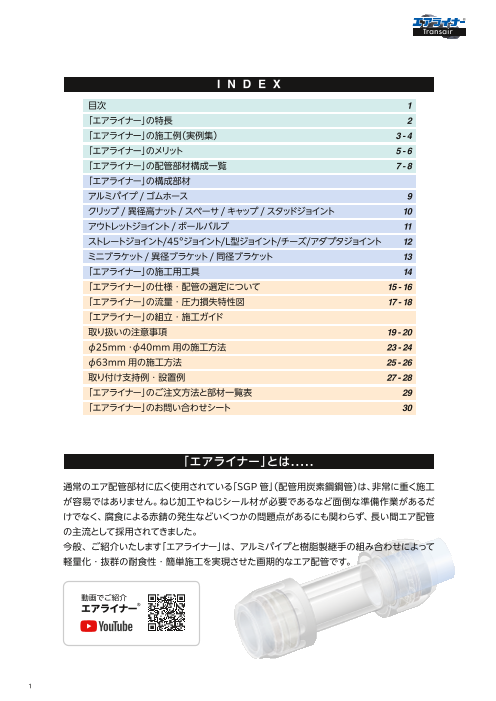

® I N D E X 目次 2 「エアライナー」の特長 3 「エアライナー」の施工例（実例集） 4 - 5 「エアライナー」のメリット 6 - 7 「エアライナー」の配管部材構成一覧 8 - 9 「エアライナー」の構成部材 アルミパイプ/ゴムホース 10 クリップ/異径高ナット/スペーサ/キャップ/スタッドジョイント 11 アウトレットジョイント/ボールバルブ 12 ストレートジョイント/45°ジョイント/L型ジョイント/チーズ/アダプタジョイント 13 ミニブラケット/異径ブラケット/同径ブラケット 14 「エアライナー」の施工用工具 15 「エアライナー」の仕様・配管の選定について 16 - 17 「エアライナー」の流量・圧力損失特性図 18 - 19 「エアライナー」の組立・施工ガイド 取り扱いの注意事項 20 - 23 φ25mm・φ40mm用の施工方法 24 - 25 φ63mm用の施工方法 26 - 27 取り付け支持例・設置例 28 - 29 「エアライナー」のご注文方法と部材一覧表 30 「エアライナー」のお問い合わせシート 31 「エアライナー」とは... . . 通常のエア配管部材に広く使用されています「SGP管」（配管用炭素鋼鋼管）は、非常に 重いために施工が容易でなく、ねじ加工やねじシール材が必要であるなど面倒な準備 作業が付帯していると共に、腐食による赤錆の発生などいくつかの問題点があるにも 関わらず長い間エア配管の主流として採用されてきました。 今般、ご紹介いたします「エアライナー」は、アルミパイプと樹脂製継手の組み合わせ によって軽量化・抜群の耐食性・簡単施工を実現させた画期的なエア配管です。 1

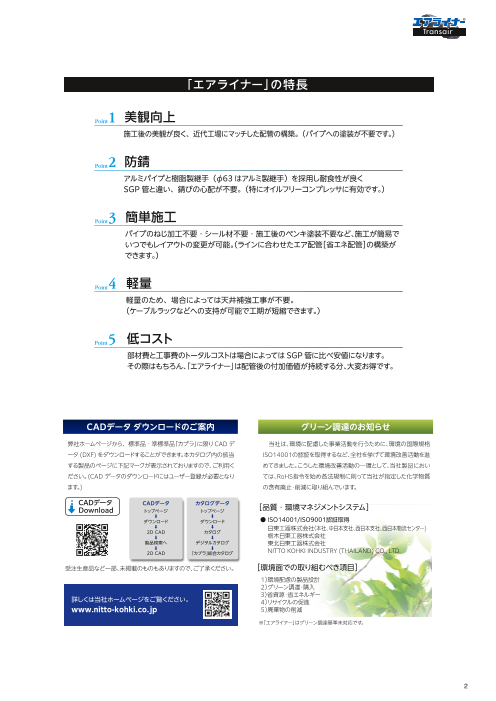

® 「エアライナー」の特長 Point1 美観向上 施工後の美観が良く、近代工場にマッチした配管の構築。（パイプへの塗装が不要です。） Point2 防錆 アルミパイプと樹脂製継手（φ63はアルミ製継手）を採用し耐食性が良く SGP管と違い、錆びの心配が不要。（特にオイルフリーコンプレッサに有効です。） Point3 簡単施工 パイプのねじ加工不要・シール材不要・施工後のペンキ塗装不要など、施工が簡易で いつでもレイアウトの変更が可能。（ラインに合わせたエア配管［省エネ配管］の構築が できます。） Point4 軽量 軽量のため、場合によっては天井補強工事が不要。 （ケーブルラックなどへの支持が可能で工期が短縮できます。） Point5 低コスト 部材費と工事費のトータルコストは場合によっては SGP 管に比べ安値になります。 その際はもちろん、「エアライナー」は配管後の付加価値が持続する分、大変お得です。 CADデータ ダウンロードのご案内 グリーン調達のお知らせ 弊社ホームページから、標準品・準標準品「カプラ」に限りCADデ 　当社は、環境に配慮した事業活動を行うために、環境の国際 ータ（DXF）をダウンロードすることができます。本カタログ内の 規格ISO14001の認証を取得するなど、全社を挙げて環境改善 該当する製品のページに下記マークが表示されておりますので、ご 活動を進めてきました。こうした環境改善活動の一環として、 利用ください。（CADデータのダウンロードにはユーザー登録が 当社製品においては、RoHS指令を始め各法規制に則って当社 必要となります。） が指定した化学物質の含有廃止・削減に取り組んでいます。 CADデータ ［品質・環境マネジメントシステム］ CADデータ カタログデータ Download トップページ トップページ ● ISO14001/ISO9001認証取得 ダウンロード ダウンロード 日東工器株式会社（本社、中日本支社、西日本支社、西日本物流センター) 栃木日東工器株式会社 2D CAD カタログ 東北日東工器株式会社 製品検索へ デジタルカタログ NITTO KOHKI INDUSTRY (THAILAND) CO., LTD. 2D CAD 「カプラ」総合カタログ ［環境面での取り組むべき項目］ 受注生産品など一部、未掲載のものもありますので、ご了承ください。 １）環境配慮の製品設計 ２）グリーン調達・購入 3）省資源・省エネルギー 詳しくは当社ホームページをご覧ください。 ４）リサイクルの促進 www.nitto-kohki.co.jp ５）廃棄物の削減 ※「エアライナー」はグリーン調達基準未対応です。 2

® エアライナー 配管施工例（実例） 「エアライナー」の配管実例（自動車・食品・半導体・etc...） 「カプラの友」第６８号記載写真 「カプラの友」第６９号記載写真 3

® エアライナー 配管施工例（実例） 「エアライナー」の配管実例（自動車・食品・半導体・etc...） 「カプラの友」第６８号記載写真 「カプラの友」第６９号記載写真 4

® 「エアライナー」のメリット ●軽いアルミパイプを差し込むだけの「ワンタッチ組立」で、施工費・施工時間の大幅削減。 ●精密加工のアルミパイプと独創的な設計理念を取り入れたジョイントの 組み合わせにより、「ワンタッチ施工」を実現。 ●ジョイントにドレンが溜まりにくいストレート構造を採用。 ●ナットを緩めると簡単に取り外せ、他のジョイントや 従来型配管と比べて「エアライナー」はこんなにメリットがあります!! ボールバルブユニットとの交換も可能。 1. アルミパイプの配管・接続 2. 配管レイアウトの変更 従来工法 「エアライナー」工法 従来工法 「エアライナー」工法 専用加工機での切断・ねじ加工 1 ねじ切り不要・切断も汎用工具で 一度、配管が終わると 1 ライン変更を局所で可能 組み替えが困難 部材の再利用もできます 重いため、H鋼やアングル材などへの支持や 2 軽量のため、天井ボード・ケーブルラックへの 補強工事が必要 支持も可能 3. エア取り出し口の設定（ドレン対策） 従来工法 「エアライナー」工法 重い鉄パイプ（高所）のねじ込み 3 パイプを差し込むだけのワンタッチ施工 面倒なエア取り出し口の 1 パイプに穴をあけて 立ち上げ配管 ブラケットを 取り付けるだけ 穴あけジグ 場合によっては 4 パイプ外周に樹脂コーティング（青・白）済み 塗装が必要 5

® 「エアライナー」のメリット ●軽いアルミパイプを差し込むだけの「ワンタッチ組立」で、施工費・施工時間の大幅削減。 ●精密加工のアルミパイプと独創的な設計理念を取り入れたジョイントの 組み合わせにより、「ワンタッチ施工」を実現。 ●ジョイントにドレンが溜まりにくいストレート構造を採用。 ●ナットを緩めると簡単に取り外せ、他のジョイントや 従来型配管と比べて「エアライナー」はこんなにメリットがあります!! ボールバルブユニットとの交換も可能。 1. アルミパイプの配管・接続 2. 配管レイアウトの変更 従来工法 「エアライナー」工法 従来工法 「エアライナー」工法 専用加工機での切断・ねじ加工 1 ねじ切り不要・切断も汎用工具で 一度、配管が終わると 1 ライン変更を局所で可能 組み替えが困難 部材の再利用もできます 重いため、H鋼やアングル材などへの支持や 2 軽量のため、天井ボード・ケーブルラックへの 補強工事が必要 支持も可能 3. エア取り出し口の設定（ドレン対策） 従来工法 「エアライナー」工法 重い鉄パイプ（高所）のねじ込み 3 パイプを差し込むだけのワンタッチ施工 面倒なエア取り出し口の 1 パイプに穴をあけて 立ち上げ配管 ブラケットを 取り付けるだけ 穴あけジグ 場合によっては 4 パイプ外周に樹脂コーティング（青・白）済み 塗装が必要 6

® エアライナー 配管部材構成一覧 施工に労力と時間が掛かる…熟練工の技術や専用機が必要…そして、一度配管すると変更が困難なうえ、部材の再利用も難しいなど……。従来のエア配管施工に 伴う多くの制約や限界。さらに、生産機材のひとつとしてのクリーンエア供給に対するニーズ。それらの問題を一掃した新エア配管が「エアライナー」です。 チーズ 型式の前に ●色印が付いた製品はφ25mm用です。 ●色印が付いた製品はφ40mm用です。 ●色印が付いた製品はφ63mm用です。 ●ALN-JT-2525 異径高ナット ●ALN-JT-4040 ●ALN-JT-6363 ●●ALN-JT-6340 スタッドジョイント ゴムホース ボールバルブ φ25ボールバルブ ●●ALN-NU-4025 ●ALN-NU-63 おねじ付 取り付け全ねじ…W3/8 ●ALN-JSD-2504（R1/2） ストレートジョイント ●ALN-JSD-2506（R3/4） ●ALN-JSD-4010（R1 1/4） ●ALN-JSD-6316（R2） ●ALN-JSD-6320（R2 1/2） クリップ ●ALN-JV-25 45°ジョイント φ40ボールバルブ ●ALN-H-25-57 サイズ/長さ/色…φ25/0.57m/黒 ●ALN-H-25-150 サイズ/長さ/色…φ25/1.5m/黒 ●ALN-JS-25 ●ALN-H-40-115 サイズ/長さ/色…φ40/1.15m/黒 ●ALN-JS-40 ●ALN-H-40-200 サイズ/長さ/色…φ40/2.0m/黒 ●ALN-JS-63 ●ALN-H-63-140 サイズ/長さ/色…φ63/1.4m/黒 ●ALN-CL-25-M8 ●ALN-J45L-25 ●ALN-CL-40-M8 ●ALN-J45L-40 ●ALN-CL-63-M10 ●ALN-JV-40 φ63ボールバルブ ■軽くて取り扱いが容易なアルミ製パイプの採用。 ■差し込むだけのワンタッチ式ジョイント。 ■取り外しや配管の組み替えもいたって簡単。 ●ALN-JV-63 ■分岐配管や立ち上げ配管不要の独創的ブラケット。 ■近代化された工場レイアウトにマッチしたデザイン。 ■工期短縮や労力削減などのトータルコストに貢献。 アダプタジョイント L型ジョイント ■将来のレイアウト変更などにも柔軟に対応。 アルミパイプ パイプ 「エアライナー」の基本構成部材で、φ25mm・ ●ALN-JL-25 φ40mm・φ63mm用を用意しています。 ●●ALN-JA-4025 ●ALN-JL-40 ●●ALN-JA-6340 ●ALN-JL-63 ホース 柔軟性に富んだホースです。直線的配管が不可能 精密加工仕上げ（特殊コーティング） な場所やコンプレッサ・エアタンクの接続、アルミ ●ALN-P-25B サイズ/長さ/色…φ25/2903mm/青 パイプの収縮・膨張の補正用です。φ25mm・ ●ALN-P-25W サイズ/長さ/色…φ25/2903mm/白 φ40mm・φ63mm用を用意しています。 ●ALN-P-40B サイズ/長さ/色…φ40/2885mm/青 ●ALN-P-40W サイズ/長さ/色…φ40/2885mm/白 アウトレットジョイント（1口タイプ） ●ALN-P-63B サイズ/長さ/色…φ63/2950mm/青 ジョイント/キャップ ● 「カプラ」付 「カプラ」無 ALN-P-63W サイズ/長さ/色…φ63/2950mm/白 パイプとパイプの接続、パイプとホースの接続そして パイプエンドの終端用に各種ジョイントを用意しまし た。いずれもパイプとの接続は差し込むだけのワン タッチ接続、パイプの切り離しもナットを緩めるだけ ハイカプラ200 で簡単に外せます。また、使用していたジョイントの （200-40SM付） ●ALN-JO-2504-1N 再利用も可能です。 ●ALN-JO-2504-1 ねじ形状…Rc1/2 ブラケット アルミパイプにドリルで穴あけ、ブラケットを取り キャップ ミニブラケット アウトレットジョイント（2口タイプ） 同径/異径ブラケット 付けるだけで、分岐・エア取り出し配管が完了しま 「カプラ」付 「カプラ」付 「カプラ」無 「カプラ」付 「カプラ」無 同径ブラケット 異径ブラケット す。この施工性の良さが魅力のひとつです。 ハイカプラ アウトレットジョイント （400SM付） ドレン抜きコック付 ハイカプラ200 フルブローカプラ （200-40SM付） ハイカプラ200 壁面にエア取り出し口を敷設するための専用ジョ （FBH-40SM付） ●ALN-JC-25 ●ALN-BRM-25 ●ALN-BRM-25 （ N 200-40SM付） イントです。 ●ALN-JC-40 ●ALN-BRM-40 ●ALN-BRM-25-FBH ●ALN-BRM-40N ●ALN-JO-2504-2N ●●ALN-BR-4025 ●ALN-JC-63 ●ALN-BRM-400 ●ALN-BRM-40-FBH ねじ形状…Rc1/2 ●ALN-JO-2504-2 ねじ形状…Rc1/2 ●ALN-BR-2525 ●●ALN-BR-6325 ボールバルブ ミニブラケット・ブラケット取り付けは、 配管内の必要な箇所へバルブを自由に取り付ける。 「エアライナー」のバルブはジョイントと同一の設 ドリル・穴あけジグにて行います。 穴あけジグ 計理念を採用しています。 7

® エアライナー 配管部材構成一覧 施工に労力と時間が掛かる…熟練工の技術や専用機が必要…そして、一度配管すると変更が困難なうえ、部材の再利用も難しいなど……。従来のエア配管施工に 伴う多くの制約や限界。さらに、生産機材のひとつとしてのクリーンエア供給に対するニーズ。それらの問題を一掃した新エア配管が「エアライナー」です。 チーズ 型式の前に ●色印が付いた製品はφ25mm用です。 ●色印が付いた製品はφ40mm用です。 ●色印が付いた製品はφ63mm用です。 ●ALN-JT-2525 異径高ナット ●ALN-JT-4040 ●ALN-JT-6363 ●●ALN-JT-6340 スタッドジョイント ゴムホース ボールバルブ φ25ボールバルブ ●●ALN-NU-4025 ●ALN-NU-63 おねじ付 取り付け全ねじ…W3/8 ●ALN-JSD-2504（R1/2） ストレートジョイント ●ALN-JSD-2506（R3/4） ●ALN-JSD-4010（R1 1/4） ●ALN-JSD-6316（R2） ●ALN-JSD-6320（R2 1/2） クリップ ●ALN-JV-25 45°ジョイント φ40ボールバルブ ●ALN-H-25-57 サイズ/長さ/色…φ25/0.57m/黒 ●ALN-H-25-150 サイズ/長さ/色…φ25/1.5m/黒 ●ALN-JS-25 ●ALN-H-40-115 サイズ/長さ/色…φ40/1.15m/黒 ●ALN-JS-40 ●ALN-H-40-200 サイズ/長さ/色…φ40/2.0m/黒 ●ALN-JS-63 ●ALN-H-63-140 サイズ/長さ/色…φ63/1.4m/黒 ●ALN-CL-25-M8 ●ALN-J45L-25 ●ALN-CL-40-M8 ●ALN-J45L-40 ●ALN-CL-63-M10 ●ALN-JV-40 φ63ボールバルブ ■軽くて取り扱いが容易なアルミ製パイプの採用。 ■差し込むだけのワンタッチ式ジョイント。 ■取り外しや配管の組み替えもいたって簡単。 ●ALN-JV-63 ■分岐配管や立ち上げ配管不要の独創的ブラケット。 ■近代化された工場レイアウトにマッチしたデザイン。 ■工期短縮や労力削減などのトータルコストに貢献。 アダプタジョイント L型ジョイント ■将来のレイアウト変更などにも柔軟に対応。 アルミパイプ パイプ 「エアライナー」の基本構成部材で、φ25mm・ ●ALN-JL-25 φ40mm・φ63mm用を用意しています。 ●●ALN-JA-4025 ●ALN-JL-40 ●●ALN-JA-6340 ●ALN-JL-63 ホース 柔軟性に富んだホースです。直線的配管が不可能 精密加工仕上げ（特殊コーティング） な場所やコンプレッサ・エアタンクの接続、アルミ ●ALN-P-25B サイズ/長さ/色…φ25/2903mm/青 パイプの収縮・膨張の補正用です。φ25mm・ ●ALN-P-25W サイズ/長さ/色…φ25/2903mm/白 φ40mm・φ63mm用を用意しています。 ●ALN-P-40B サイズ/長さ/色…φ40/2885mm/青 ●ALN-P-40W サイズ/長さ/色…φ40/2885mm/白 アウトレットジョイント（1口タイプ） ●ALN-P-63B サイズ/長さ/色…φ63/2950mm/青 ジョイント/キャップ ● 「カプラ」付 「カプラ」無 ALN-P-63W サイズ/長さ/色…φ63/2950mm/白 パイプとパイプの接続、パイプとホースの接続そして パイプエンドの終端用に各種ジョイントを用意しまし た。いずれもパイプとの接続は差し込むだけのワン タッチ接続、パイプの切り離しもナットを緩めるだけ ハイカプラ200 で簡単に外せます。また、使用していたジョイントの （200-40SM付） ●ALN-JO-2504-1N 再利用も可能です。 ●ALN-JO-2504-1 ねじ形状…Rc1/2 ブラケット アルミパイプにドリルで穴あけ、ブラケットを取り キャップ ミニブラケット アウトレットジョイント（2口タイプ） 同径/異径ブラケット 付けるだけで、分岐・エア取り出し配管が完了しま 「カプラ」付 「カプラ」付 「カプラ」無 「カプラ」付 「カプラ」無 同径ブラケット 異径ブラケット す。この施工性の良さが魅力のひとつです。 ハイカプラ アウトレットジョイント （400SM付） ドレン抜きコック付 ハイカプラ200 フルブローカプラ （200-40SM付） ハイカプラ200 壁面にエア取り出し口を敷設するための専用ジョ （FBH-40SM付） ●ALN-JC-25 ●ALN-BRM-25 ●ALN-BRM-25 （ N 200-40SM付） イントです。 ●ALN-JC-40 ●ALN-BRM-40 ●ALN-BRM-25-FBH ●ALN-BRM-40N ●ALN-JO-2504-2N ●●ALN-BR-4025 ●ALN-JC-63 ●ALN-BRM-400 ●ALN-BRM-40-FBH ねじ形状…Rc1/2 ●ALN-JO-2504-2 ねじ形状…Rc1/2 ●ALN-BR-2525 ●●ALN-BR-6325 ボールバルブ ミニブラケット・ブラケット取り付けは、 配管内の必要な箇所へバルブを自由に取り付ける。 「エアライナー」のバルブはジョイントと同一の設 ドリル・穴あけジグにて行います。 穴あけジグ 計理念を採用しています。 8

® エアライナー 構成部材 アルミパイプ ラインマーク 型　式 外径（mm）内径（mm）長さ（mm） 質量（g） 色 φ63mm ALN-P-25B 25 22 2,903 960 青 ALN-P-25W 25 22 2,903 960 白 ALN-P-40B 40 37 2,885 1,410 青 ALN-P-40W 40 37 2,885 1,410 白 ALN-P-63B 63 59 2,950 3,140 青 ALN-P-63W 63 59 2,950 3,140 白 ■精密加工仕上げのパウダー塗装アルミパイプ。耐食性に優れ、クリーンなエア供給が可能。 コンプレッサオイルとの適合性が高く、かつ軽量です。 ■組み立て後のコンポーネントとしての中心から中心までの長さは約3,000mmです。 ■ラインマーク：穴あけ治具の位置決め用ガイドラインです。 約3,000mm φ40mm φ25mm φ63アルミパイプの両端には接続用クランプリング取付穴 （φ22）が 2箇所ずつ空いています。 ゴムホース φ63mm 型　式 外径（mm）内径（mm）長さ（mm）最小曲げ半径(mm) 質量（g） ALN-H-25-57 38 24 (570) 100 800 ALN-H-25-150 38 24 (1,500) 100 1,800 ALN-H-40-115 56 38 (1,150) 400 2,000 ALN-H-40-200 56 38 (2,000) 400 3,000 ALN-H-63-140 76 63 (1,400) 300 4,180 ■コンプレッサ・エアタンクとの接続用。パイプの膨張・収縮の補正に効果的な柔軟性に 富んだゴム製のホースです。 ■外径、内径はゴムホースの外径、内径です。 φ40mm φ25mm φ63ゴムホースの両端には接続用クランプリング取付穴 （φ22）が 2箇所ずつ空いています。 ゴムホースの使用方法 　接続するジョイント（ストレート、エルボなど）のナット（片側のみ）を取り外す ナット ナット 　ゴムホースのナットにジョイントをねじ込む 9

® エアライナー 構成部材 全ねじW3/8とクリップの接続には異径高ナットが必要になります。 クリップ 異径高ナット アルミパイプ取り付け用 W3/8接続用 型　式 φD C H1 H K L 質量（g） 型　式 L A B H 質量（g） ALN-CL-25-M8 25 M8×1.25 46 67 30 (35) 20 ALN-NU-4025 25 W 3/8 M6×1 六角14 25 ALN-CL-40-M8 40 M8×1.25 46 74 30 (50) 28 ALN-NU-63 30 W 3/8 M10×1.5 六角14 27 ALN-CL-63-M10 63 M10×1.5 90 127.5 30 (73.5) 80 ■パイプを全ねじなどで吊り下げる際に使用します。 ■クリップは1.5m（最大）間隔で使用してください。 C K A B φD L H 「エアライナー」のアルミパイプの取り付けには、 必ずこの純正クリップを使用してください L ボルトが付属しています。 (mm) (mm) スペーサ 型　式 φD H1 H K L 質量（g） 全ねじW3/8 ALN-CS-4025 11 44 49.5 34 33 20 φ63 φ40 全ねじM8 （φ63はM10） 90 46 44 スペーサ 異径高ナット L K クリップ クリップ φD (mm) キャップ スタッドジョイント アルミパイプ管端用止め栓 SGP管～アルミパイプ接続用 型　式 φD φG L E H 質量（g） 型　式 φD C φG E H 質量（g） ALN-JC-25 25 44.5 (75) 33 (47) 96 ALN-JSD-2504 25 R1/2 45 16.2 (71.7) 177 ALN-JC-40 40 67 (98.5) 33 (54) 183 ALN-JSD-2506 25 R3/4 45 17.5 (73) 226 ALN-JC-63 63 91 (105) 31 (74) 460 ALN-JSD-4010 40 R1 1/4 67 21 (113) 135 ALN-JSD-6316 63 R2 91 20 (118) 1,030 ■配管終端用。 ALN-JSD-6320 63 R2 1/2 91 20 (130.5) 1,350 ■ドレン抜きコック付き。 L ■コンプレッサ・既存配管など （Rcねじ）の接続用。 E φD ALN-JC-40 ALN-JSD-4010 φG φ φ G D C ALN-JC-63 ドレンコック ALN-JSD-63 （φ8チューブ接続用） (mm) (mm) 10 H H H1 H H E H1

® エアライナー 構成部材 アウトレットジョイント/1口タイプ アウトレットジョイント/1口タイプ アルミパイプ管端固定用（「カプラ」付） アルミパイプ管端固定用（「カプラ」無） 型　式 φD A H K N 質量（g） 型　式 φD C H K N 質量（g） ALN-JO-2504-1 25 200-40SM (92.5) (84.5) 82 583 ALN-JO-2504-1N 25 Rc1/2 (92.5) (84.5) 82 481 ■壁面にエア取り出し口を ■壁面にエア取り出し口を 敷設するための専用ジョイント。 6.5 敷設するための専用ジョイント。 ■エア取り出し口：1ヶ ■エア取り出し口：1ヶ 6.5 66.5 K 66.5 K (φ45) (46) φD (φ45) (46) φD C N A N (mm) (mm) アウトレットジョイント/2口タイプ アウトレットジョイント/2口タイプ アルミパイプ管端固定用（「カプラ」付） アルミパイプ管端固定用（「カプラ」無） 型　式 φD A H K N 質量（g） 型　式 φD C H K N 質量（g） ALN-JO-2504-2 25 200-40SM (92.5) (84.5) 82 820 ALN-JO-2504-2N 25 Rc1/2 (92.5) (84.5) 82 615 ■壁面にエア取り出し口を ■壁面にエア取り出し口を 敷設するための専用ジョイント。 敷設するための専用ジョイント。 ■エア取り出し口：2ヶ 6.5 ■エア取り出し口：2ヶ 6.5 N K 66.5 K 66.5 (46) (φ45) (46) (φ45) φD φD C N A (mm) (mm) ボールバルブ ALN-JV-40（φ40mm用） ■配管内に自由に取り付けられ、ライン全体を 停止することなく配管組み替え作業ができます。 アルミパイプ両端接続用バルブ N φD φG 型　式 φD φG L N 質量（g） ALN-JV-25 25 45 155.5 (120) 890 ALN-JV-40 40 67 205 (141) 1601 ALN-JV-63 63 91 260 (200) 2554 L ALN-JV-25（φ25mm用） ■配管内に自由に取り付けられ、ライン全体を停止 ALN-JV-63（φ63mm用） ■配管内に自由に取り付けられ、ライン全体を することなく配管組み替え作業ができます。 停止することなく配管組み替え作業ができます。 N N φD φG φD φG L L (mm) 11 H H 19.5 (25) 19.5 (25) 11.5 11.5 H H 19.5 (25) 19.5 (25) 11.5 11.5

® エアライナー 構成部材 ストレートジョイント 45°ジョイント アルミパイプ用ジョイント アルミパイプ用ジョイント 型　式 φD φG L 質量（g） 型　式 φD φG L 質量（g） ALN-JS-25 25 (45) (154.5) 129 ALN-J45L-25 25 (45) (57) 115 ALN-JS-40 40 (67) (205) 344 ALN-J45L-40 40 (67) (90) 380 ALN-JS-63 63 (91) (171.5) 820 ALN-JS-40 L L 45゜ φG φD φD φG ALN-JS-63 (mm) (mm) L型ジョイント チーズ アルミパイプ用ジョイント アルミパイプ用ジョイント 型　式 φD φG L 質量（g） 型　式 φD φG L H 質量（g） ALN-JL-25 25 (45) (69.5) 107 ALN-JT-2525 25 (45) (151.5) (67.5) 181 ALN-JL-40 40 (67) (103) 321 ALN-JT-4040 40 (67) (206) (103) 615 ALN-JL-63 63 (91) (122) 960 ALN-JT-6363 63 (91) (245) (122) 1,350 ALN-JT-6340 63 (91) (249) (166) 1,450 ■平行分管と接続用。 ALN-JL-40 L L ALN-JT-4040 φD φG φG φD ALN-JT-6363 ALN-JL-63 ALN-JT-6340 ■ナット部分の入れ替えが可能です。 (mm) (mm) アダプタジョイント アルミパイプ用ジョイント/パイプサイズ変換用 型　式 φD φG L φH 質量（g） ALN-JA-4025 25 (45) (99.5) 40 116 ALN-JA-6340 40 (67) (118.5) 95.5 350 ■ ALN-JA-4025 φ40からφ25への変換用。 L ALN-JA-4025 φG φD ■ ALN-JA-6340 φ63からφ40への変換用。 L ALN-JA-6340 φD φG (mm) 12 H H H

® エアライナー 構成部材 ミニブラケット/「カプラ」無 異径ブラケット/同径ブラケット ブラケット ブラケット 型　式 φD C E H L N 質量（g） 型　式 φD1/φD2 φG E H L N 質量（g） ALN-BRM-25N 25 Rc1/2 (31.5) (97) (36) (63.5) 201 ALN-BR-2525 25 (45) (31.5) (102.5) (36) (63.5) 123 ALN-BRM-40N 40 Rc1/2 (39) (104) (37.5) (76.5) 223 ALN-BR-4025 40/25 (45) (39.5) (110.7) (37.5) (76.5) 147 ALN-BR-6325 63/25 (45) (54) (92.5) (37) (105) 173 N L ■φ40mm・φ63mmパイプから N L φ25mmパイプへ分岐します。 ALN-BR-2525 ALN-BR-4025 C ALN-BR-6325 φD2 (mm) φG (mm) ミニブラケット/「カプラ」付 ミニブラケット/「フルブローカプラ」付 ブラケット ブラケット 型　式 φD A E H L N 質量（g） 型　式 φD A E H L N 質量（g） ALN-BRM-25 25 200-40SM (31.5) (97) (36) (63.5) 303 ALN-BRM-25-FBH 25 FBH-40SM (31.5) (97) (36) (63.5) 287 ALN-BRM-40 40 200-40SM (39) (104) (37.5) (76.5) 325 ALN-BRM-40-FBH 40 FBH-40SM (39) (104) (37.5) (76.5) 309 ALN-BRM-400 40 400SM (39) (104) (37.5) (76.5) 436 N L N L A A (mm) (mm) ブラケットのパイプ取り付けは6角棒レンチを使用、高トルクのインパクトレンチは使用しないでください。 「フルブローカプラ」の分離防止機構 不意の ホース 分離を 反動 不快音 防止 なし なし 1. バルブを開く 2. スリーブをロック 3. 残圧をパージ プラグとの接続後にスリーブ（B）を操作して内蔵 スリーブ（A）を回してスリーブ（B）をロックします。 プラグとの分離時は、ロックを解除しスリーブ（B） バルブを開き、障害物のない流路を確保できま ロックを解除しない限りプラグとの分離ができな を元の位置に戻せば内蔵バルブが閉じて残圧を す。 くなります。 パージします。 スリーブ（B）をプラグ側にスライド スリーブ（A）を回して スリーブ（B）を戻して 　マークを合わせる プラグ側の残圧をパージ バルブ 開 バルブ 閉 残圧 スリーブ 空気 バルブ 閉 ロック 解除 内蔵バルブのイメージ 残圧 バルブ ※必ずスリーブロックの状態でご使用ください。 開 バルブ 開 障害物のない流路 スリーブ ロック スリーブ（B）側から 残圧を逃がします。 残圧 ●ご使用の前に、製品添付の「注意書・注意事項」を必ずお読みください。 13 H E H E φD φD H E H E φD φD1

® エアライナー 構成部材 ミニブローチ・アーバーセット 穴あけジグ エア取り出し穴あけ用刃物（スチール製） アルミパイプ穴あけ用ジグ（スチール製） 型　式 φD１ φD2 L 質量（g） 型　式 L H N 質量（g） ALN-MB-25 10 16 75 121 ALN-DK (220) (150) (60) 2,360 ALN-MB-40 10 22 75 125 ■穴あけのためのアルミパイプ固定ジグです。 ■穴あけ後はアルミパイプのバリ取りと （全サイズ対応） ALN-MB-25 パイプ内の清掃をしてください。 ALN-MB-40 L L N (mm) (mm) スパナ スパナ（φ63mm専用） ナットゆるめ用ジグ ナット締め付けジグ 型　式 L 質量（g） 型　式 L 質量（g） ALN-SP-25 (195) 163 ALN-SP-63 (300) 760 ALN-SP-40 (230) 258 ■ジョイントなどのナットの締め付けや ■ジョイントなどのナットを緩めるための工具です。 緩めるための工具です。 ※ナット締め付けジグは 2本入りです。 L L (mm) (mm) 端面バリ取り工具 穴用バリ取り工具 型　式 φD H 質量（g） 型　式 L 質量（g） ALN-PE-01 64 64 110 ALN-TR-01 140 20 ■パイプ切断後の端面のバリ取り用工具です。 ■穴あけ後の内外角部のバリ取り用工具です。 L φD (mm) (mm) 挿入長さマーク用ジグ 型式：ALN-MT 14 φD2 H φD1 H

® エアライナー 仕様 仕 様 ■ 適用流体 圧縮空気（不活性ガスについては、弊社にお問い合わせください） ■ 最高使用圧力（注 1） 1.3 MPa ■ 耐圧力（注 2） 2.0 MPa ■ 使用温度範囲 －20℃ ～ +60℃ ■ 腐食性 耐食性：パイプはアルミ（6000番台）を使用。外周には樹脂コーティング仕上げ。 ■ 安全性 （1） 衝撃に対する耐性：軽量アルミパイプと樹脂継手（φ63はアルミ製）の組合わせで振動性に優れています。 （2） 燃焼性：「エアライナー」の樹脂部品は、UL94HB（クリップのみUL94V-2）の部材を使用しています。 ■使用している材料 ●エンジニアリングプラスチック ●真ちゅう ●ステンレス鋼 ●アルミ合金 ●アルミパイプ（ポリエステルコーティング） ●シール材質：ニトリルゴム（NBR） ■使用環境条件 ●保管温度：－40℃ ～ +80℃まで ●紫外線や、殆どのコンプレッサオイル（鉱物性または合成）に対する高い耐性。 （注１）連続使用する際に、常時加わる圧力の許容値を示します。繰返し最高使用圧力を超えて使用すると、漏れや破損の原因となります。 （注２）一時的に圧力が上昇しても、性能に支障をきたさない圧力の限界値を示します。 ※「エアライナー」は屋内用エア配管です。屋外への設置は避けてください。 ※負圧での使用はできません。 分岐用ミニブラケットのワンタッチ接続 簡単な配管レイアウト変更 15

® エアライナー 配管の選定について 「エアライナー」を採用されますと、配管施工が簡単かつスピーディに行えます。 各部材の技術的特性を考慮され、組立・施工ガイドに従って正しく施工してください。 「エアライナー」の配管サイズの選定方法 ［「エアライナー」の配管サイズを決める場合は、下記の手順に沿って選定してください］ 1. コンプレッサの容量（吐出流量）を調査してください。 2. 配管の長さを予想して、圧損の計算をしてください。 0.02MPa以下であれば理想的ですが、コンプレッサ圧力・空気使用量などを検討してサイズを決めてください。 また、ループ配管の場合は、圧損を1/4で計算してください。 ［サイズを決める目安］ φ25mmサイズの場合 22kW（約3m³/min・30馬力）まで可能。 ループ配管にした場合は、総延長最大で 200m～300mまで可能です。 φ40mmサイズの場合 37kW（約5m³/min・50馬力）まで可能。 ループ配管にした場合は、総延長最大で 400m～500mまで可能です。 φ63mmサイズの場合 150kW（約23m³/min・200馬力）まで可能。 ループ配管にした場合は、総延長最大で 800m～900mまで可能です。 ただし、直線が非常に長い（100m以上）場合や、大量に空気を消費する場合は、圧損の計算をして サイズを決定してください。（上記は、あくまでも目安としてください。） 基本はループ配管、圧力損失を知ろう 片道配管では数倍の圧力降下に 効率よいエア配管を構築するには、末端にまんべんなくエアが循環するよう、分岐各所の空気圧を同等にする必要があります。 それには、設計上の対応として「ループ配管」が欠かせません。ループ状の配管はBCAS（The British Compressed Air Society）でも 推奨されており、圧力降下を少なくし、かつ平均した圧力を利用するための基本原則だといえるでしょう。 一例を挙げますと、同じ空気消費量のエア工具を2本使うとして、片道配管では、「2本で4倍の圧力降下」が起きます。 これに対し、ループ配管だと圧力降下を片道配管の4分の1に抑えられます（図①、②参照）。 図 片道配管 図 ループ配管 △P 1本の圧力降下△P 2本で4△P △P 16

® エアライナー 流量・圧力損失特性図 「エアライナー」の圧力損失は小さく、最適な流量が確保できます。配管の長さとエアの流量・圧力による圧力損失は以下のとおりです。 流量ー圧力損失特性図 流量ー圧力損失特性図から各流量・各種圧力における圧力損失を求めることができます。 ［計算例］ φ63mm配管、流量：800［Nm3/h］、圧力：0.6MPa、配管長さ：30m 上記の条件から、流量ー圧力損失特性図より単位長さ（1m）あたりの圧力損失は約0.0002MPaとなります。 1.3MPa 1.0MPa 0.8MPa よって、配管長さ30mの圧力損失△Pは、△P＝0.0002×30=0.006MPaとなります。 0.6MPa φ63 φ40 φ25 1000 100 10 1 0.0001 0.001 0.01 0.1 流 量［Nm3/h］ 単位長さ（1m）あたりの圧力損失［MPa］ 各ジョイントの相当管長 ボールバルブ L型ジョイント チーズ 異径チーズ ストレート アダプタ ブラケット ジョイント ジョイント φ φ25 0.35 2.08 2.10 0.36 0.35 0.40 23.02 φ40 0.35 3.62 3.91 0.40 0.36 0.46 φ63 0.70 4.71 4.16 0.52 4.62 0.40 計算例 左記のような「エアライナー」の配管において、A点の相当管長Lを求めます。 3m AIR供給口から A AIR A ●ALN-JS-63（ストレート）：8個 ●ALN-JL-63（L型ジョイント）：2個 ●ALN-JT-6363（チーズ）：1個 6m AIR供給口から A点までの配管長は、34.5m。 よって、 18m 相当管長 L＝（0.4×8）＋（4.71×2）＋（4.16×1）＋34.5＝51.28m と、なります。 17 7.5m

® エアライナー 流量・圧力損失特性図 パイプ長さ1mの流量ー圧力損失線図 流量：m3/min 「エアライナー」およびSGP管の長さ１mにおける 圧力損失 エアライナー SGP鋼管 圧力損失は、下記のとおりです。 （MPa） φ63 φ40 φ25 50A 32A 20A 0.0001 13.11 4.06 1.18 8.50 3.20 0.89 0.001 41.46 12.84 3.74 26.50 9.70 2.90 0.01 131.10 40.60 11.82 82.00 31.00 9.05 1000 エアライナー φ63 エアライナー φ40 100 エアライナー φ25 SGP管 50A SGP管 32A 10 SGP管 20A 1 0 0.00001 0.0001 0.001 0.01 圧 力 損 失［MPa］ 「エアライナー」とSGP管の流量比較 比　較 圧力損失 2Bに対してφ63 1 1/4Bに対してφ40 3/4Bに対してφ25 エアライナー 0.0001 54 26 32 SGP管 流量の相違率 0.001 56 32 29 （％） 0.01 59 30 30 平均UP率 56.3% 29.3% 30.3% パイプ長さ１mの流量比較 ■ エアライナー ■ SGP管 160 56.3% 140 UP 120 29.3% 30.3% UP UP 流 100 量 増 加 率 ［％］ 80 60 40 20 0 2B 11/4B 3/4B φ63 φ40 φ25 18 流 量［m3/min］

® エアライナー 組立・施工ガイド 取り扱いの注意事項 施工の際は、パイプとジョイントの接続状態を十分理解し注意事項に留意し安全に作業を行ってください。 また別冊として「組立・施工マニュアル」がございますので、弊社までお問い合わせください。 1 接続状態 φ２５・φ４０の接続状態 φ６３の接続状態 2 φ25・φ40の正しい接続方法 パイプを切断した場合、 挿入長さ治具を使用し ナットはゆるめないで 挿入長を油性ペンでマ ください。 ークしてください。 各サイズ挿入長 ●φ25キャップ以外の 止むを得ず、ナットを緩めて 　ジョイント……27mm からパイプを差し込む場合は、 ●φ25キャップ…42mm 必ず手締めでマークの合う 箇所まで締め付けて ●φ40キャップ以外の ください。 　ジョイント……45mm ●φ40キャップ…64mm 各サイズ定尺 ●φ25………2903mm ●φ25………2885mm 水平にそのまま、 パイプを差し込む。 シール部に切粉やゴミなど 付着しないようにしてください。 パイプとジョイントの接続部に 漏れの原因につながります。 無理な曲げを掛けないでください。 3 パイプレンチ、プライヤーなどでの締め付け禁止（φ25・φ40の施工） （１）ジョイント本体にナットをねじ込む際（部分的に配管を 外して再度配管する場合）にはジョイントとナットの矢印 が同一マークになるように手締めで行ってください。 パイプレンチ、プライヤー等で強制的に締め付けると ジョイント本体とナットのマークが超えて合わなくなる 恐れがあり、破損や抜けの原因につながります。 （２）ねじ込み後は、ジョイント本体とナットの矢印が同位置にあることを確認して ください。また、他のジョイントのナットは使用しないでください。 正 誤 19 φ40 φ63
