電動ドライバ総合カタログ

D01-24 電動ドライバ「デルボ」 電動ドライバ総合カタログ ® Electric Screwdrivers デルボ ®

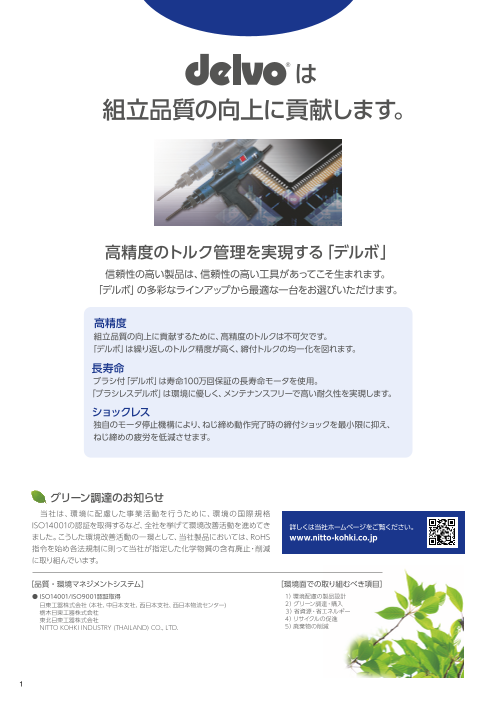

　　　　　は 組立品質の向上に貢献します。 高精度のトルク管理を実現する「デルボ」 信頼性の高い製品は、信頼性の高い工具があってこそ生まれます。 「デルボ」の多彩なラインアップから最適な一台をお選びいただけます。 高精度 組立品質の向上に貢献するために、高精度のトルクは不可欠です。 「デルボ」は繰り返しのトルク精度が高く、締付トルクの均一化を図れます。 長寿命 ブラシ付「デルボ」は寿命100万回保証の長寿命モータを使用。 「ブラシレスデルボ」は環境に優しく、メンテナンスフリーで高い耐久性を実現します。 ショックレス 独自のモータ停止機構により、ねじ締め動作完了時の締付ショックを最小限に抑え、 ねじ締めの疲労を低減させます。 グリーン調達のお知らせ 　当社は、環境に配慮した事業活動を行うために、環境の国際規格 ISO14001の認証を取得するなど、全社を挙げて環境改善活動を進めてき 詳しくは当社ホームページをご覧ください。 ました。こうした環境改善活動の一環として、当社製品においては、RoHS www.nitto-kohki.co.jp 指令を始め各法規制に則って当社が指定した化学物質の含有廃止・削減 に取り組んでいます。 ［品質・環境マネジメントシステム］ ［環境面での取り組むべき項目］ ● ISO14001/ISO9001認証取得 １）環境配慮の製品設計 日東工器株式会社（本社、中日本支社、西日本支社、西日本物流センター) ２）グリーン調達・購入 栃木日東工器株式会社 3）省資源・省エネルギー 東北日東工器株式会社（白河工場、メドテック工場） ４）リサイクルの促進 NITTO KOHKI INDUSTRY (THAILAND) CO., LTD. ５）廃棄物の削減 1

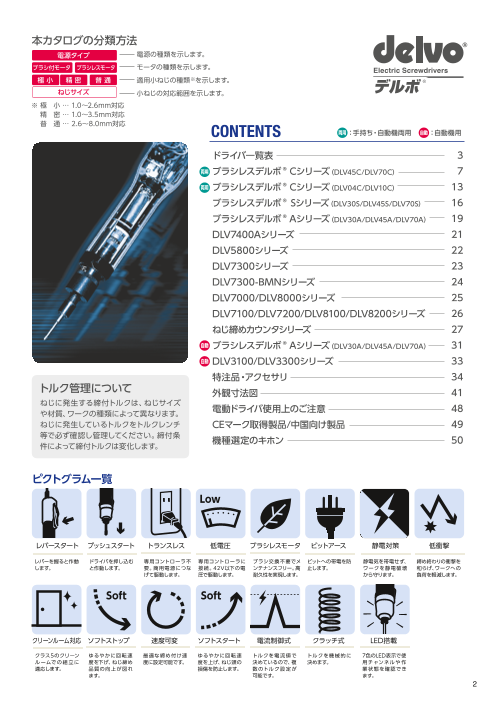

本カタログの分類方法 ® 電源タイプ 電源の種類を示します。 ブラシ付モータ ブラシレスモータ モータの種類を示します。 Electric Screwdrivers 極 小 精 密 普 通 適用小ねじの種類※を示します。 ねじサイズ 小ねじの対応範囲を示します。 デルボ ® ※ 極　小 … 1.0～2.6mm対応 　 精　密 … 1.0～3.5mm対応 　 普　通 … 2.6～8.0mm対応 CONTENTS 両用：手持ち・自動機両用 自動：自動機用 ドライバ一覧表 3 両用 ブラシレスデルボ ® Cシリーズ（DLV45C/DLV70C） 7 両用 ブラシレスデルボ ® Cシリーズ（DLV04C/DLV10C） 13 ブラシレスデルボ ® Sシリーズ（DLV30S/DLV45S/DLV70S） 16 ブラシレスデルボ ® Aシリーズ（DLV30A/DLV45A/DLV70A） 19 DLV7400Aシリーズ 21 DLV5800シリーズ 22 DLV7300シリーズ 23 DLV7300-BMNシリーズ 24 DLV7000/DLV8000シリーズ 25 DLV7100/DLV7200/DLV8100/DLV8200シリーズ 26 ねじ締めカウンタシリーズ 27 自動 ブラシレスデルボ ® Aシリーズ（DLV30A/DLV45A/DLV70A） 31 自動 DLV3100/DLV3300シリーズ 33 特注品 34 トルク管理について アクセサリ 35 ねじに発生する締付トルクは、ねじサイズ や材質、ワークの種類によって異なります。 外観寸法図 41 ねじに発生しているトルクをトルクレンチ 電動ドライバ使用上のご注意 48 等で必ず確認し管理してください。締付条 件によって締付トルクは変化します。 CEマーク取得製品/中国向け製品 49 機種選定のキホン 50 ピクトグラム一覧 Low レバースタート プッシュスタート トランスレス 低電圧 ブラシレスモータ ビットアース 静電対策 低衝撃 レバーを握ると作動 ドライバを押し込む 専用コントローラ不 専用コントローラに ブラシ交換不要でメ ビットへの帯電を防 静電気を帯電せず、 締め終わりの衝撃を します。 と作動します。 要。商用電源につな 接続。42V以下の電 ンテナンスフリー。高 止します。 ワークを静電破壊 和らげ、ワークへの げて駆動します。 圧で駆動します。 耐久性を実現します。 から守ります。 負荷を軽減します。 Soft Soft クリーンルーム対応 ソフトストップ 速度可変 ソフトスタート 電流制御式 クラッチ式 LED搭載 クラス5のクリーン ゆるやかに回転速 最適な締め付け速 ゆるやかに回転速 トルクを電流値で トルクを機械的に 7色のLED表示で使 ルームでの組立に 度を下げ、ねじ締め 度に設定可能です。 度を上げ、ねじ頭の 決めているので、複 決めます。 用チャンネルや作 適応します。 品質の向上が図れ 損傷を防止します。 数のトルク設定が 業状態を確認でき ます。 可能です。 ます。 2

ドライバ一覧表 〈ブラシレスモータ AC駆動〉 掲 外 シ 型 ト （ 質 レ プ ビ 速 低 中 高 ね 載 バ ッ ッ 度 じ 　 リ ル 目適 Sね ペ 観 ー 　式 安用 じ 　量 　速 締 ）小 ー シ ト 可　速　速 締 P ク ー ズ ね C 幅 ス ュ ア 変 め め ジ 名 じ タ ス ー 機 カ 機カ ー タ ス 能 ウ 種ウ ト ー ン タ あン (mm) ト 内 りタ専 (N・m) 最 小 最 大 (kg) 蔵 用 DLV30S06L ● ● ● ● ● DLV30S06P ● ● ● ● ● DLV30S12L ● ● ● ● ● DLV30S12P 0.4～3.0 2.6 5.0 0.7 ● ● ● ● ● DLV30S20L ● ● ● ● ● Sシリーズ DLV30S20P ● ● ● ● ● P.16 （速度可変 DLV45S06L ● ● ● ● ● 　　　　タイプ） DLV45S06P 2.0～4.5 4.5 6.0 0.87 ● ● ● ● ● DLV45S12L ● ● ● ● ● DLV45S12P ● ● ● ● ● DLV70S06L ● ● ● ● ● DLV70S06P 3.8～7.0 5.0 8.0 0.87 ● ● ● ● ● DLV30A06L ● ● ● ● DLV30A06P ● ● ● ● DLV30A12L ● ● ● ● DLV30A12P 0.4～3.0 2.6 5.0 0.7 ● ● ● ● DLV30A20L ● ● ● ● P.19 DLV30A20P ● Aシリーズ ● ● ● DLV45A06L ● ● ● ● DLV45A06P 2.0～4.5 4.5 6.0 0.87 ● ● ● ● DLV45A12L ● ● ● ● DLV45A12P ● ● ● ● DLV70A06L ● ● ● ● DLV70A06P 3.8～7.0 5.0 8.0 0.87 ● ● ● ● 〈ブラシ付モータ AC駆動〉 掲 外 シ 型 ト （ 目適 質 レ プ 高 載 リ ル 安用 バ ッ Sねじ ペ 　観 ー 　式 ク ）小 　量 ー シ 　速 P ー ズ 幅 ね ス ュ C締 ジ 名 じ タ ス 機めカ ー タ 種ウ (mm) ト ー あン ト りタ専 (N・m) 最 小 最 大 (kg) 用 DLV7020 0.05～0.5 1.0 3.0 ● ● 7000 DLV7030 0.3～1.1 2.0 3.5 0.4 ● ● P.25 DLV7031 0.3～1.0 2.0 3.0 ● ● ● DLV8020 0.1～0.5 1.0 3.0 ● ● 8000 DLV8030 0.3～1.1 2.0 3.5 0.41 ● ● DLV8031 0.3～1.0 2.0 3.0 ● ● ● DLV7120 0.35～0.7 2.6 3.0 0.7 ● ● 7100 DLV7130 0.5～1.7 2.6 4.0 0.7 ● ● DLV7140 1.2～3.0 3.5 5.0 0.7 ● ● DLV7220 0.35～0.7 2.6 3.0 0.7 ● ● 7200 DLV7231 0.5～1.7 2.6 4.0 0.7 ● ● ● DLV7241 1.2～3.0 3.5 5.0 0.7 ● ● ● P.26 DLV7251 2.0～4.5 4.5 6.0 0.89 ● ● ● DLV8120 0.35～0.7 2.6 3.0 0.69 ● ● 8100 DLV8130 0.5～1.7 2.6 4.0 0.69 ● ● DLV8140 1.2～3.0 3.5 5.0 0.69 ● ● DLV8150 2.0～4.5 4.5 6.0 0.89 ● ● DLV8220 0.35～0.7 2.6 3.0 0.69 ● ● 8200 DLV8231 0.5～1.7 2.6 4.0 0.69 ● ● ● DLV8241 1.2～3.0 3.5 5.0 0.69 ● ● ● DLV8251 2.0～4.5 4.5 6.0 0.89 ● ● ● 3 ( ) ( )

ドライバ一覧表 〈ブラシレスモータ DC駆動〉 掲 外 シ 型 ト （ 目適 質 レ プ 低 ビ 静 コントローラ 載 リ ル 安用 バ ッ 電 ッ 電 ペ 　観 ー 　式 ク ）小 　量 ー シ 圧 ト 対 型 質 ト 速 カ ー ズ 幅 ね ス ュ ア 策 ル 度 ウ ジ 名 じ タ ス ー 　式 　量 ク 可 ン ー タ ス 制 変 ト (mm) ト ー 御 機 ト 能 (N・m) 最 小 最 大 (kg) (kg) DLV45C12L ● ● ● ● 0.6～4.5 3.0 6.0 0.63 DLV45C12P ● ● ● ● DCC0241X P.7 1.8 ● ● ● Cシリーズ DLV70C06L ● ● ● ● （電流制御 2.0～7.0 4.5 8.0 0.63 　　　　タイプ）DLV70C06P ● ● ● ● DLV04C10L 0.05～0.4 1.2 3.0 ● ● ● ● P.13 0.37 1.1 ● ● ● DLV10C10L 0.2～1.0 1.8 4.0 ● ● ● ● DCC0101X 〈ブラシ付モータ DC駆動〉 掲 外 シ 型 ト （ 目適 質 レ 低 高 ビ 静 低 ク 載 リ ル 安用 バ Sね コントローラ 電 ッ 電 衝 リ ペ 　観 ー 　式 ク ）小 　量 ー Pじ圧　速 ト 対 撃 ー ね C締 型 質 速 ソ ー ズ 幅 ス ア 策 ン じ 機めカ 度 フ ジ 名 タ ー ル種ウ 　式 　量 可 ト ー ス ーあン 変 ス (mm) ト ムりタ タ 対 専 ー (N・m) 最 小 最 大 (kg) 応 用 (kg) ト DLV7410A 0.02～0.2 1.0 2.3 ● ● ● ● ● ● DLV7410HA 0.02～0.2 1.0 2.3 0.23 ● ● ● ● ● ● ● DLC 1110 DLV7420A 0.15～0.4 1.6 2.6 ● ● ● ● ● ● ※1 P.21 7400A 0.9 ● ● DLV7419A 0.02～0.2 1.0 2.3 ● ● ● ● ● ● DLV7419HA 0.02～0.2 1.0 2.3 0.275 ● ● ● ● ● ● ● DLV7429A 0.15～0.4 1.6 2.6 ● ● ● ● ● ● DLV5820 0.02～0.2 1.0 2.3 ● ● ● ● DLC P.22 5800 DLV5820H 0.02～0.2 1.0 2.3 0.23 ● ● ● ● ● 0250E 0.3 DLV5840 0.15～0.4 1.6 2.6 ● ● ● ● DLV7313 0.03～0.15 2.0以下 ● ● DLV7323 0.05～0.5 1.0 3.0 0.35 ● ● DLC 1213A-EN P.23 DLV7333 0.3～1.2 2.0 3.5 ● ● 2.3 ● ● DLV7325 0.05～0.5 1.0 3.0 ● ● ● 0.4 DLV7335 0.3～1.2 2.0 3.5 ● ● ● 7300 DLV7321 0.05～0.5 1.0 3.0 ● ● ● ● ● 0.35 DLV7331 0.3～1.2 2.0 3.5 ● ● ● ● ● DLC DLV7319 0.2～0.4 2.0 3.0 ● ● ● ● ● ● 1213A-ENB P.24 2.3 ● ● DLV7329 0.25～0.55 2.0 3.0 ● ● ● ● ● ● 0.4 DLV7339 0.45～0.95 3.0 3.5 ● ● ● ● ● ● DLV7349 0.55～1.2 3.0 3.5 ● ● ● ● ● ● ※1 DLC1213A-ENBも接続可能。（ただし、別売の専用コードDLW9072が必要となります。） 4 ( )

ドライバ一覧表《ねじ締めカウンタ・ねじ締めカウンタ専用ドライバ》 ねじ締めカウンタには、それぞれ専用ドライバがございます。下表から選定してください。 型 ト （適 レ 静 備 ル 目用 バ 電 　式 ク 安 ）小 ー 対 　考 幅 ね ス 策 じ タ ー (mm) ト (N・m) 最 小 最 大 掲載ページ P.28 DLV7410A-SPC 0.02～0.2 1.0 2.3 ● ● 型　式 DLR5640-WN DLV7410HA-SPC 0.02～0.2 1.0 2.3 ● ● 高　速 電　源 AC100～240V 50/60Hz DLV7420A-SPC 0.15～0.4 1.6 2.6 ● ● 接続可能ドライバ数 1 DLV7321-SPC 0.1～0.5 1.0 3.0 ● ● リンク接続 可　能（最大10台） DLV7331-SPC 0.3～1.2 2.0 3.5 ● ● 型 ト （適 プ 備 ル 目 ブ レ 用 ッ 　式 ク 安 ラ バ ）小 シ ー シ 　考 幅 ね レ ス ュ じ ス タ ス モ ー タ (mm) ー ト ー タ ト (N・m) 最 小 最 大 DLV7020-SPC 0.05~0.50 1.0 3.0 ● DLV7030-SPC 0.3～1.1 2.0 3.5 ● DLV7031-SPC 0.3～1.0 2.0 3.0 ● 高　速 DLV8020-SPC 0.1~0.50 1.0 3.0 ● DLV8030-SPC 0.3～1.1 2.0 3.5 ● DLV8031-SPC 0.3～1.0 2.0 3.0 ● 高　速 掲載ページ P.29 DLV7120-SPC ● 型　式 DLR5040A-WN DLV8120-SPC 0.35～0.7 2.6 3.0 ● 電　源 AC100V 50/60Hz DLV7130-SPC ● 接続可能ドライバ数 1 DLV8130-SPC 0.5～1.7 2.6 4.0 ● リンク接続 可　能（最大10台） DLV7140-SPC ● DLV8140-SPC 1.2～3.0 3.5 5.0 ● DLV8150-SPC 2.0～4.5 4.5 6.0 ● DLV7231-SPC ● DLV8231-SPC 0.5～1.7 2.6 4.0 ● 高　速 DLV7241-SPC ● DLV8241-SPC 1.2～3.0 3.5 5.0 ● DLV7251-SPC ● 高トルク DLV8251-SPC 2.0～4.5 4.5 6.0 ● 高　速 掲載ページ P.29 DLV30A06L-SPC ● ● 型　式 DLR5340-WN 低　速 DLV30A06P-SPC ● ● 電　源 AC100V 50/60Hz DLV30A12L-SPC ● ● 接続可能ドライバ数 3 0.4～3.0 2.6 5.0 標準速 DLV30A12P-SPC ● ● リンク接続 不　可 DLV30A20L-SPC ● ● 高　速 DLV30A20P-SPC ● ● DLV45A06L-SPC ● ● 低　速 DLV45A06P-SPC ● ● 2.0～4.5 4.5 6.0 DLV45A12L-SPC ● ● 標準速 DLV45A12P-SPC ● ● DLV70A06L-SPC ● ● 3.8～7.0 5.0 8.0 低　速 DLV70A06P-SPC ● ● 5

ドライバ一覧表《自動機搭載用》 〈ブラシレスモータ〉 掲 外 シ 型 ト （ 目適 質 低 標 高 カップリング 載 リ ル ペ 　観 ー 　式 ク 安用 ）小 　量 　速 　準 　速 標 ひ M ー ズ 幅 ね し 41 ジ 名 じ 　準 形 (mm) 650 1,200 2,000 (N・m) 最 小 最 大 (kg) (min-1) (min-1) (min-1) DLV30A06A-N ● ● DLV30A06A-F ● ● DLV30A06A-M ● ● DLV30A12A-N ● ● 0.7～ DLV30A12A-F 0.4～3.0 2.6 5.0 0.76 ● ● DLV30A12A-M ※ ● ● DLV30A20A-N ● ● DLV30A20A-F ● ● P.31 Aシリーズ DLV30A20A-M ● ● （自動機用） DLV45A06A-N ● ● （吸着アタッチメントは DLV45A06A-F ● ● 別売品） DLV45A06A-M 0.78～ ● ● 2.0～4.5 4.5 6.0 0.84 DLV45A12A-N ● ● ※ DLV45A12A-F ● ● DLV45A12A-M ● ● DLV70A06A-N ● ● 0.78～ DLV70A06A-F 3.8～7.0 5.0 8.0 0.84 ● ● DLV70A06A-M ※ ● ● ※カップリング形状により、質量が異なります。 ◇カップリングの種類 標準カップリング ひし形カップリング M41カップリング 〈ブラシ付モータ〉 掲 外 シ 型 ト （ 質 コントローラ 載 リ ル 目適 ペ 　観 ー 　式 ク 安用 ）小 　量 型 質 ー ズ 幅 ね ジ 名 じ 　式 　量 (mm) (N・m) 最 小 最 大 (kg) (kg) DLV3121 0.25～0.7 2.3 2.6 DLV3131 0.5～1.5 2.6 3.5 3100 0.9 トランスレス P.33 DLV3141 1.2～3.0 3.5 5.0 （コントローラ不要） DLV3151 2.0～4.5 4.5 6.0 DLV3321 0.05～0.5 1.0 3.0 3300 0.4 DLC3310 0.36 DLV3331 0.3～1.2 2.0 3.5 6

低電圧（DC） ブラシ付モータ ブラシレスモータ ●普通小ねじ用ブラシレス電動ドライバ（3.0～8.0mm） 極 小 精 密 普 通 Low Soft Soft 3.0～8.0mm 外観寸法図 P.41 レバースタートプッシュスタート 低電圧 ブラシレスモータ ビットアース LED搭載 静電対策 ソフトスタート 速度可変 ソフトストップ 電流制御式 ブラシレスデルボ ® Cシリーズ ・様々なねじ締め条件に対応可能なトルク電流制御式。 ・ブラシレスモータ搭載、低電圧タイプ。 (電流制御タイプ) ・ESD保護（帯電防止性能） ・手持ち/自動機両用。 PAT DLV45C/DLV70C D.PAT ・ねじ締めカウンタ機能内蔵で、ヒューマンエラーを防止。 ・9段階の回転速度調整機能 ・3段階の自動速度可変機能 ・２種類の計測方法（時間/モータ回転信号） ・７色のLED表示可能（ドライバ先端部） ・２通りの外部入出力信号用接続ポート ドライバ1台で30通りの （NPNおよびPNP切り替え可能、RS-232C） ・パソコンから各種設定可能 トルク設定が可能！ （設定ソフトはホームページから無償ダウンロード） ◆最大30台のトルク設定・締め付け条件を1台のドライバに集約。 1台目 2台目 3台目 30台目 30通り 1.2N・m 1.8N・m 3.0N・m ・・・・ 3.0N・m 1000回転 500回転 800回転 400回転 登録可能！ DLV45Cトルク幅：0.6～4.5 N•m DLV70Cトルク幅：2.0～7.0 N•m レバースタート/プッシュスタート M R DCC0241X-AZ ◆本ドライバは、対象ワークやドライバ設 LED 定条件により、2つのねじ締めモードが B 7色表示 Y 選択できます。 ◆実際のワークとねじ、作業条件で各設定 W C G を調整し、ねじ締めモード・トルク幅・回 DLV45C12L DLV70C06P 転速度を決定してください。 仕様 型式 レバースタート DLV45C12L-AZ K DLV70C06L-AZ K 型式 DCC0241X-AZ ビット プッシュスタート DLV45C12P-AZ K DLV70C06P-AZ K 入力電源 AC100V～240V　50/60Hz 入力電源 専用コントローラから供給 出力電圧 DC40V トルク調整 1～100％　1％刻みで調整 フォトカプラ入力 出力トルク (N.m) 0.6～4.5 2.0～7.0 入力信号方式 （DC24V駆動（5mA/1入力）、 SOFT (min-1) 400～1200 210～650 コ ン NPN/PNP切り替え可） 無負荷 締め 回転速度レベル 9段階 ト フォトカプラ出力 回転速度 HARD (min-1) 100～700 100～430 ロ ー出力信号方式 （DC30V以下、80mA/1出力以下、 締め 回転速度レベル ラ NPN/PNP切り替え可） 電 トルク設定に応じて自動的に決定 動消費電力 (W) 44 サービス電源 DC24V（容量最大 200mA） ド 3.0～6.0 4.5～8.0 シリアル信号方式 RS-232C ラ適合ねじ（目安） 小ねじ (mm) イ タッピンねじ 2.5～5.0 4.0～6.0 ESD保護（帯電防止性能） 有り（国際静電気規格 IEC61340-5-1適合） バ 質量 (kg) 1.8 電源コード（別売品） 3ピンプラグ　アース付き（2ｍ）DLW9210 適合ビット (mm) 9 6.35 23 注 意 質量 (kg) 0.63 ・回転速度や出力は温度によって変化します。(10℃～40℃の範囲でご使用ください) 定格運転 ON時間0.5秒/OFF時間3.5秒 ・締め付けが完了したねじへの増し締めは、高いトルクが印加されるため、おやめください。 ビットアース 有り ●オプションについて（P12参照） ビットNK35（No.2×7×75)：1本 ・コントローラ（DCC0241X-AZ）用の電源コード（DLW9210）は別売です。 付属品 接続コード2m(DLW9078)：1本 ・トルク測定は、弊社のトルクチェッカ（別売）とソフトジョイント/ハードジョイント（別売） 吊金具：1個 をご使用ください。 7 ø7

ブラシレスデルボ® Cシリーズ (電流制御タイプ) 特設サイト DLV45C/DLV70C ねじ締めモード：SOFT締めとHARD締め ブ ラ シ SOFT締め タッピンねじや締結物がゴムなどの軟体で、 HARD締め タップ済みワークや剛体など、 レ ねじ込み負荷が大きいねじ締めに適した設定。 ねじ込み負荷が小さいねじ締めに適した設定。 ス モ ー タ ■タイミングチャート ■タイミングチャート 設定した回転速度でねじ締め着座させる制御動作のイメージ 初期速度時間/中期速度時間の経過後、設定トルク値に応じた ブ ラ 着座回転速度に切り替わり、ねじ締め着座させる制御 シ 付 モ ー 負荷により減速し、 タ 初期速度時間 初期速度時間/中期速度時間経過後、 徐々に電流が上昇 回転速度 中期速度時間 着座回転速度へ自動的に切り替わる ね 電 電 じ 流 流 締 め ・ ・ カ 回 電流（トルク） 設定値 回 回転速度 電流（トルク） ウ 転 転 設定値 ン タ 速 速 度 度 着座回転速度で 手 持 ねじ締め完了 ち / 自 電流 電流 動 機 両 用 時間 時間 起動 着座 起動 減速 着座 自 動 機 用 トルク幅：出力トルクと回転数の関係 回転速度レベルの設定は9段階。(DLV45C : 400～1200min-1／DLV70C ア : 210～650min-1) ク SOFT締め時、低速回転でも高トルクの締め付けに対応します。 セ サ リ （DLV45C : 400min-1で最大3N・mまで／DLV70C : 210min-1で最大5N・mまで） ■SOFT締め時のトルク幅 DLV45C DLV70C ■HARD締め時のトルク幅 DLV45C DLV70C 回転数(min-1) 外 7 7 430 観 寸 6.5 9段階 6.5 法 6 375 図 6 設定可能 5.5 5.5 320 5 5 出4.5 出 4.5 700 265 力 力 ト 4 ト 4 600 ル ル 3.5 210 ク3.5 ク Ｎ•m 3 Ｎ•m 3 500 155 2.5 2.5 400 2 2 100 300 1.5 1.5 200 1 1 0.6 0.5 100 0.5 Lv1 Lv2 Lv3 Lv4 Lv5 Lv6 Lv7 Lv8 Lv9 1 10 20 30 40 50 60 70 80 90 100 DLV45C 400min-1 500min-1 600min-1 700min-1 800min-1 900min-1 1000min-1 1100min-1 1200min-1 設定トルク（％） DLV70C 210min-1 265min-1 320min-1 735min-1 430min-1 485min-1 540min-1 595min-1 650min-1 速度レベル 2つの安全機能 ①注意喚起モード ②増し締め禁止時間設定 作業者に注意を促すトルク値を設定できます。チャン 増し締め（二度締め、確認締めなど）を防ぐため、トル ネル切り替わり時、このモードで設定した値を超える クアップ後に再び正転起動しないよう設定できます とカウンタに警告が表示され、電動ドライバは駆動し （0.0～9.9秒）。作業者の熟練度やねじ締め作業の ません。 間隔によって、 設定値を調整し てください。 赤色に 黄色に 点滅 点滅 コントローラ 8

ブラシレスデルボ® Cシリーズ (電流制御タイプ) 特設サイト DLV45C/DLV70C 回転速度：自動速度可変機能を搭載 3段階の自動速度可変機能を内蔵。 「低速の品質向上」と「高速の効率化」を実現しました。 ゆっくり 高速 ゆっくり スタート ねじ送り ストップ ◇タイミングチャート（回転速度と時間は一例） 回転 POINT!「簡単ねじ込み設定モード」 速度 途中で止めた時間/回転信号がわかる ⇒ 各項目で細かな設定が可能！ 中期 SIGNAL：1000 時間：0.5秒 締結時 SIGNAL：800 時間：0.3秒 中 期 締 結 時 初 期 時間 / 初期 回転 信号 ゆっくりスタートで 中間の高速ねじ送りで ゆっくりストップ※で スタート時の不良を削減 効率と品質を向上 ねじ締め時の不良を削減 ●ねじとビットの嵌合不良による ●従来の低速モデルを使用 ●ねじとビットの嵌合不良による ねじ頭(十字など)の破損 →中間の高速ねじ送りで効率向上 ねじ頭(十字など)の破損 ●ねじ嵌合不良によるねじ浮き ●従来の高速モデルを使用 ●高速回転によるオーバーシュート →ゆっくりスタートとゆっくりス トルクの発生(慣性力による締め トップで品質向上 過ぎ)、ねじ首破損 ※HARD締め設定の場合、トルク設定に応じて自動的に決定します。 ねじ締め計測下限値/上限値 ねじ締め時間（コレクトタイマ）の下限値と上限値を設定します。 下限値と上限値の間の値が計測された時のみ、正しいねじ締めと判断されます。 どちらかをOFFに設定することもできます。（下記時間は一例） 上限値設定時間を 越えるとエラー判定 下限値 上限値 エラー （CRT-L） OK＝カウント （CRT-U） エラー ねじかじりなど 間違った長いねじの締め付けなど 設定時間 0秒 0.3秒 1.0秒 2種類の計測方法 ねじ締め方向設定 初速・中速などの設定時間の計測 正転時のねじ締め方向を指定します。右ねじの場合は「RIGHT」、 方法は2種類あります。 左ねじの場合は「LEFT」に設定します。 TIME 左ねじ「LEFT」に設定した場合 右ねじ「RIGHT」に設定した場合 時間で計測。直感的に設定値を 決めることができる。 ねじ ねじ ねじ ねじ 締め方向 緩め方向 締め方向 緩め方向 SIGNAL モータの回転信号で計測。回転 速度を変更した場合でも、計測 時間や回転時間の設定が不要。 左回転 ニュートラル 右回転 右回転 ニュートラル 左回転 9

ブラシレスデルボ® Cシリーズ (電流制御タイプ) 特設サイト DLV45C/DLV70C チャンネル設定 ブ 登録は ラ 同一条件で、連続して行なう締め付け作業の単位を「チャンネル」と呼びます。 30チャンネルまで シ レ ス 最大で30チャンネルまで登録可能。 モ チャンネル ー タ ◇動作設定例 CH1 ブ ラ チャンネル シ 動 作 設 定 CH1 CH2 CH3 CH4 ・・・・・・・・・・・ CH30 付 モ ー タ 1：ねじ締めタイプ SOFT SOFT HARD SOFT ・・・・・・・・・・・ HARD 2：ねじ締め本数 2本 13本 5本 3本 ・・・・・・・・・・・ 20本 ね 3：締結時の回転速度 Lv5 Lv9 AUTO Lv1 ・・・・・・・・・・・ AUTO じ 締 4：トルク 10％ 80％ 30％ 45％ ・・・・・・・・・・・ 20％ め カ 5：初期速度 Lv1 OFF Lv9 Lv3 ・・・・・・・・・・・ Lv1 ウ ン 6：初期速度時間 0.1秒 ー 0.3秒 0.8秒 ・・・・・・・・・・・ 1.0秒 タ 7：中期速度 Lv9 OFF OFF Lv8 ・・・・・・・・・・・ Lv7 手 8：中期速度時間 0.5秒 ー ー 1.2秒 ・・・・・・・・・・・ 0.5秒 持 ち 9：逆転速度 Lv9 Lv9 Lv7 Lv5 ・・・・・・・・・・・ Lv5 / 自 ・・・・・・・・・・・ 動 機 26：ねじ締め方向 RIGHT RIGHT RIGHT LEFT ・・・・・・・・・・・ RIGHT 両 用 チャンネルパターン設定 組合せは 自 動 各チャンネルを組み合わせた一連の動作を「チャンネルパターン」と呼びます。 8チャンネルまで 機 用 1チャンネルパターンあたり8チャンネルまで登録可能。 最大で30チャンネルパターン設定できます。　 CH1 CH2 9チャンネル以上組み合わせる場合は、複数のチャンネルパターンを使用します。 ア CH8 CH3 ク セ サ CHPAT 1 CH3 CH25 CH11 CH10 CH8 CH22 CH15 CH18 8チャンネル分 チャンネルパターン リ CHPAT CHPAT 30 CH5 CH30 CH20 CH13 4チャンネル分 CH7 CH4 外 観 CH6 CH5 寸 法 図 ◇チャンネルパターン例 CHPAT 1 4チャンネルを登録 CH11 CH12 CH13 CH14 終 了 繰り返し CHPAT 2 CHPAT 3 10チャンネルを登録 (CHPAT 2) CH11 CH12 CH13 CH14 CH15 CH16 CH17 CH18 CHPAT3へ移行 (CHPAT 3) CHPAT2へ移行 終 了 CH20 CH19 専用ソフトで設定を簡単に オートリバース(自動逆転)機能 チャンネルやチャンネルパターンを、専用ソフトで簡単に設定 トルクアップ後または設定時間により、自動的に できます。専用ソフトは、弊社ホームページから無料でダウン 逆転します。仮締め作業やねじ穴チェックなどに ロードできます。　 利用できます。 通信ケーブル(ストレート) DLW9092 CH1 WEBサイト ねじ穴 https://www.nitto-kohki.co.jp/prd/delvo/software/ 仮締め チェック 10 ・・・ ・・・ ・・・ ・・・ ・・・ ・・・ ・・・

ブラシレスデルボ® Cシリーズ (電流制御タイプ) 外部入出力信号 特設サイト DLV45C/DLV70C 外部機器と接続する場合、2種類の方法で接続可能です。 ①外部入出力ケーブル 端子番号 機　能 内　　　容 入出力 1 ＋DC 24V 2 DC 0V 内蔵サービス電源（容量：最大200mA） サービス 電源 外部入出力ケーブルDLW 3 入力信号コモン端子 入力信号コモン端子（取扱説明書P53参照） 入力 9091を使用します。 4 出力信号コモン端子 出力信号コモン端子（取扱説明書P54参照） 出力 5 切替信号A NPN/PNP双方向対応の 6 切替信号B ため、外部接続機器に合 7 切替信号C 5ビットの入力信号で、チャンネルやチャンネルパターンを指定 8 切替信号D わせて配線可能です。 9 切替信号E 入力 10 正転起動 外部入力信号で起動 13 1 11 逆転起動 入力信号ONの間、電動ドライバが動作 12 ワーク ワーク信号（ワーク検出センサの出力）を入力。入力信号ONの間、ワーク信号ON 13 外部リセット 外部リセット信号を入力 14 強制停止 強制停止信号を入力 ̶ 15 チャンネルA 26 14 16 チャンネルB 17 チャンネルC 作業中、設定中のチャンネルがON コネクタ：IEEE1284 18 チャンネルD ハーフピッチコネクタ（26ピン） 19 チャンネルE 20 正転信号 正転中に出力信号をON 出力 21 逆転信号 逆転中に出力信号をON 22 作業OK 設定カウントのねじ締めが完了し作業OKと判定すると、出力信号をON 23 カウントアップ 正常にねじ締め（トルクアップ）すると、出力信号を0.3秒間ON 24 作業NG 作業途中にワーク信号がOFFになって作業がNG判定した時に、出力信号をON 25 ねじ締めNG ねじ締めNGの時に、出力信号を0.3秒間ON 26 空き 接続不可 ̶ ◇RS-232Cの仕様 伝送方式 調歩同期式（非同期通信） ピン番号 信号名 I/O ②RS-232C方式 通信ライン 全二重 2 TxD OUT（本機⇒PC） 伝送速度 38400bps 3 RxD IN（PC⇒本機） 通信ケーブル（ストレート） データ数 8 5 GND GND パリティ なし ※その他のピンは未使用 DLW9092を使用し、パソ ストップビット 1 コンやPLC（シーケンサ）と ハンドシェイク なし デリミタ（通信の区切り） 受信：CR＋LF（¥r¥n） 送信：CR＋LF（¥r¥n） 接続します。 ◇送受信コマンド 動　　作 送信コマンド コントローラからの応答 5 1 正転駆動 FWD¥r¥n FWD¥r¥n 逆転駆動 RVS¥r¥n RVS¥r¥n 駆動停止 STP¥r¥n STP¥r¥n チャンネルまたはチャンネル チャンネル切り替え時 CH :p¥r¥n パターンの切り替え※１ MOV:p¥r¥n(p=1～30) チャンネルパターン切 り替え時 CHP:p¥r¥n ねじ締め本数のリセット CRT¥r¥n CRT¥r¥n 9 6 ワークリセット WRT¥r¥n WRT¥r¥n ワーク信号ON WIN¥r¥n WIN¥r¥n コネクタピン配置 ワーク信号OFF WOT¥r¥n WOT¥r¥n （D-SUB 9pin（メス）） 再送信要求※2 RSD:p¥r¥n(p=1～10) パラメータ値の数だけ前のコマンド 強制停止 FSP¥r¥n FSP¥r¥n 強制停止解除 FSC¥r¥n FSC¥r¥n *1共通設定「チャンネル変更タイプ」（CH CHANGE）の設定によって、切り替え対象が異なります。 　 チャンネルパターンが切り替わったときはチャンネルも切り替わるため、応答が連続して送信されます。 RS-232C信号以外にも、 *2コントローラからパソコン／シーケンサへ送られたコマンドは、最新の10個まで記憶されています。 　ノイズで信号が正しく受信できなかったときなどに、パラメータで指定した数だけ前のコマンドをパソコン／シーケンサから送信します。 手動や接点信号によって ［例］コマンド「RSD:3¥r¥n」送信 → 3回前にコントローラが送信したコマンドを応答 　　　コントローラからパソコン／シーケンサ間の通信が失敗したときも制御は行なわれているため、送受信の信頼性を保ちたい場合に使用してください。 処理が行なわれると、コン 　　 このコマンド送信は、記憶される10個には含まれません。 トローラからパソコン／ ◇通知コマンド 動　　作 コントローラからの通知 PLCへコマンドが送信さ 正転駆動開始時 FWD¥r¥n れます。 逆転駆動開始時 RVS¥r¥n 駆動停止完了時 STP¥r¥n 作業OK通知 OK ¥r¥n ワーク信号ON WIN¥r¥n ワーク信号OFF WOT¥r¥n カ ウントアップ（ねじ締めが正常に完了）通知 CUP:p¥r¥n p=計測された締め付け時間、または信号を出力 (p=1～60000) 作業NG（締め付け本数が残っている状態でワークアウト）通知 WNG¥r¥n ねじ締めNG通知 p1=ねじ締めNG番号 FNG:p1:p2¥r¥n p2=計測された締め付け時間、または信号を出力 チャンネル切り替わり時 CH :p¥r¥n(p=1～30) チャンネルパターン切り替わり時 CHP:p¥r¥n(p=1～30) 非対応コマンドまたは非対応パラメータが入力された時 CER¥r¥n 強制停止 FSP¥r¥n 強制停止解除 FSC¥r¥n 11

ブラシレスデルボ® Cシリーズ (電流制御タイプ) 特設サイト DLV45C/DLV70C ブ ラ 別売品 シ レ ス 電源コード 2m 3ピンプラグ（アース付き） ひし形カップリング P.41 フランジカップリング P.41 吸着ポンプ P.37 モ ー DLW9210 DLW9017 DLW9019 DLP2530 タ ブ ラ シ 付 モ ー タ ※取り付けは左ねじです。 ※取り付けは左ねじです。 ね PSE仕様 自動機搭載用 自動機搭載用 吸着アタッチメントにチューブで接続、 じ 設備・治具取付用 設備・治具取付用 真空圧を利用してねじを吸着 締 め カ 吸着アタッチメント P.38 吸着スリーブ P.38 トルクチェッカ P.35 ラバーグリップ ピストルグリップ ウ DLP7401-K DLS4000シリーズ DLT1633A ン DRG1000 DLW2300ESD タ 帯電防止 手 持 ち / 自 動 機 両 ※ESD対策品では 用 ※その他対応スリーブ：P38参照 　ございません。 添付スリーブ※ DLS4220/DLS4221 吸着アタッチメント用 ねじ形状に合わせて選択 ドライバのトルク管理に 締め付け時の 作業負担の低減 滑り止めに 横からのねじ締めに 自 動 ソフトジョイント P.35 機 ハードジョイント P.35 接続コード 2m 延長ケーブル 3m 用 DLW4050(DLV45C用)/DLW4080(DLV70C用) DLW4040 DLW9078 DLW9310 ビット付属 ビット別売 標準付属 測定用ビットが ア ク 付属しています。 セ （NK35BN 測定用ビットは別売です。 サ 13×19×10×75） （NK35BN 13×19×10×75） リ SOFT締め測定用 HARD締め測定用 コントローラとドライバ間を接続 コントローラとドライバ間を延長 外 観 外部入出力ケーブル 3m 通信ケーブル 3m（ストレート） 通信ケーブル 3m（クロス） ねじ締めモニタ P.36 寸 法 DLW9091 DLW9092 DLW9093 DTM45 図 IoT対応、トレーサビリティ管理に。 外部信号使用時に接続 外部信号使用時にパソコン、 PLC(シーケンサ)と接続 設定送信時にコントローラ同士を接続 ドライバからのトルク値を出力（換算値） トルクリアクションアーム P.36 トルクリアクションアーム P.36 トルクリアクションアーム P.36 DRA-SW-650（スイングタイプ） DRA-SL-650（スライドタイプ） DRA-TS-1000（テレスコープタイプ） 作業者への反力低減 作業者への反力低減 垂直締め付け可能、品質向上に貢献 垂直締め付け可能、品質向上に貢献 作業者への反力低減 フローティングユニット L型フランジアタッチメント DLW9510 DLW9520 システム搭載例 ロボット搭載用 ロボット搭載用 12

低電圧（DC） ブラシ付モータ ブラシレスモータ ●精密小ねじ用ブラシレス電動ドライバ（1.2～4.0mm） 極 小 精 密 普 通 Low Soft 1.2～4.0mm 外観寸法図 P.41 レバースタート 低電圧 ブラシレスモータ ビットアース 静電対策 ソフトスタート 速度可変 電流制御式 ブラシレスデルボ ® Cシリーズ ・コントローラで簡単にドライバ設定が可能。 ・様々なねじ締め条件に対応可能なトルク電流制御式。 (電流制御タイプ) ・ブラシレスモータ搭載、低電圧タイプ。 ・ESD保護（帯電防止性能） DLV04C/DLV10C PAT D.PAT ・手持ち/自動機両用。 ・ねじ締めカウンタ機能内蔵で、ヒューマンエラーを防止。 最大4台のドライバを　　 1台に集約可能！ ※SOFT締め、HARD締めで範囲は異なります。 ※同一ビット使用時 N.m min-1 1台目 N.m min-1 2台目 下記範囲で任意 の トルク・回転数を ※ 設定可能 N.m min-1 3台目 〈トルク〉DLV04C…0.05～0.4 N・m DLV10C…0.2～1.0 N・m N.m min-1 4台目 〈回転数〉100～1,000 min-1 DLV04C10L DCC0101X-AZ トルク幅：0.05 ～ 1.0 N•m ◆自動機に搭載可能 コントローラをシーケンサに ◆ねじ締めカウンタ機能を搭載 接続して、ドライバを制御 外部コントローラにカウンタ機能を搭載。 できます。 ヒューマンエラーを防ぎます。 DLP6610 別売りのフランジカップリング(DLW9015)または吸着アタッチメント (DLP6610)を装着すると、ねじ締め自動機への搭載が可能です。 仕様 型式 ビット DLV04C10L-AZ M DLV10C10L-AZ M 型式 DCC0101X-AZ N ※ スタート方式 レバースタート 入力電源 AC100V～240V　50/60Hz 入力電源 専用コントローラから供給 　 作業チャンネル機能 トルクと回転速度の設定を4チャンネルメモリ トルク調整 1～100％　1％刻みで調整 機 任意の作業チャンネルに切り替え可能 SOFT締め(1000min-1設定) 0.05～0.4 0.2～1.0 　　 カウント機能 ねじ締め本数をカウント可能 出力トルク SOFT締め(600min-1設定) 0.05～0.35 0.2～0.45 　 コ能 ワーク検出センサ接続可能 (N.m) HARD締め 0.05～0.4 0.2～1.0 ン 　 外部起動制御機能 外部入力信号により起動制御が可能 SOFT締め 600～1000 ト 無負荷回転速度 600～1000 ロ (min-1) 入力信号方式 フォトカプラ入力 HARD締め 100～1000 100～1000 ー ラ （DC24V駆動（5mA/1入力）、NPN入力に対応） 電消費電力 (W) 30 動 小ねじ 出力信号方式 フォトカプラ出力 適合ねじ 1.2～3.0 1.8～4.0 （DC30V以下、30mA/1出力以下、NPN出力方式） ド ラ (目安) (mm) タッピンねじ 1.1～2.5 1.6～3.5 サービス電源 DC24V (容量最大200mA) イ 3.5 質量 (kg) バ 1.1 適合ビット ESD保護(帯電防止性能) (mm) 有り(国際静電気規格 IEC61340-5-1適合) 電源コード（別売品） 11 3ピンプラグ　アース付き（2ｍ）DLW9210 ※PNP接続方式も選択可能（特注品） 質量 (kg) 0.37 定格運転 ON 時間 0.5 秒 / OFF 時間 3.5 秒 注 意 ビットアース 有り ・回転速度や出力は温度によって変化します。(10℃～40℃の範囲でご使用ください) ビットNK4D（No.0×1.8×44)：1本 ※1 ・締め付けが完了したねじへの増し締めは、高いトルクが印加されるため、おやめください。 ビットNK4D（No.1×3×44)：1本 標準付属品 ビットNK4D（No.2×4×44)：1本 ※2 接続コード 2m (DLW9075)：1本 吊金具：1個 13 ※1）DLV04Cのみ付属　※2)トルクチェック用 Ø4 2

ブラシレスデルボ® Cシリーズ (電流制御タイプ) 特設サイト DLV04C/DLV10C 従来機種との調整方法の比較 ブ ラ シ レ ス ト モ ー ル ドライバ先端のトルク 外部コントローラで タ ク 調整リングを回して、 調 トルクを設定。 整 トルクを調整。 ドライバ本体の調整 ブ は不要。 ラ シ 付 モ 〈従 来〉 〈Cシリーズ〉 ー タ ね 回 転 トランスレスタイプの 外部コントローラで じ 締 数 回転数は型式ごとに 回転数を設定。 め カ 設 固定。 100～1,000min-1の ウ 定 範囲で調整が可能。 ン タ 手 持 ち / 自 動 機 両 用 SOFT締めとHARD締め DLV04C10L DLV10C10L 本ドライバは対象ワークに対応して2つのねじ締めタイプを選択可能です。実際の 自 動 ワークとねじ、作業条件にて調整した上でねじ締めモードを決定してください。 機 用 SOFT締め タッピンねじや締結物がゴムなどの軟体で、 HARD締め タップ済みワークや剛体など、 ねじ込み負荷が大きいねじ締めに適した設定。 ねじ込み負荷が小さいねじ締めに適した設定。 ア ク セ サ リ FSTN-T（ねじ込みタイマ） ・HARD締め設定時に使用可能です。 外 ・着座するまでの無負荷ねじ締め中に回転数を上げ、ねじ締め時間を短縮します。 観 寸 法 図 ●①ねじ込みタイマ使用例 FSTN-T：0.5 秒 起動から0.5 秒後に減速 回転速度：800min-1 トルク：15% 800min-1 ねじ込みタイマ：0.5秒 回 ●① 転 トルク：15%に応じた回転速度 速 ●② 度 ねじ込みタイマ不使用例 ●② トルク：15% 起動 減速 着座 着座 ねじ込みタイマ：0秒 時　間 自動機搭載例 出力トルクと回転速度 ※回転速度と出力トルクは目安です。保証値ではありません。 SOFT締め設定 HARD締め設定 DLV04C DLV10C DLV04C DLV10C 0.45 設定トルク100％ 1.0 設定トルク 1.0 730 0.40 0.9 100％ 0.4 420 出 出 力 0.35 設定トルク50％ 力 0.8 出 出 ト ト 力 回 0.30 0.7 設定トルク 力 回 ル ル ト 転 ト 転 ク 0.25 ク 0.6 50％ ル 速 速 設定トルク30％ ル ク 度 度 Ｎ•m 0.20 Ｎ•m 0.5 設定トルク Ｎ•m min-1 ク min-1Ｎ•m 0.15 0.4 30％ 0.10 0.3 設定トルク1％ 0.05 0.2 設定トルク1％ 0.05 40 0.2 120 600 700 800 900 1000 600 700 800 900 1000 1 25 50 75 100 1 25 50 75 100 回転速度 min-1 回転速度 min-1 設定トルク % 設定トルク % 14

ブラシレスデルボ® Cシリーズ (電流制御タイプ) 特設サイト DLV04C/DLV10C 外部入出力信号付き コントローラの信号端子台から、外部信号の入出力を行うことができます。 端子番号 機　　能 内　　容 入出力 1(＋) +DC 24V 内蔵サービス電源（容量：最大200mA） サービス 2(－) DC 0V 入出力信号のコモン用や、ワーク検出センサなどの電源に使用 電源 3 チャンネルA 4 チャンネルB 2ビットの入力信号で、作業チャンネル（CH1～CH4）を指定 5 正転起動 外部入力信号で起動 信号端子台 6 逆転起動 7 WORK 入力 ワーク信号（ワーク検出センサの出力）を入力 8 WORK RESET 作業をリセット（コントローラの［WORK RESET］ボタンと同様） 9 キーロック コントローラのボタン操作をロック、作業者による設定変更を防止 10 入力信号のコモン端子 サービス電源（端子番号1）または、外部の DC 24V電源を接続可能 11 正転信号 正転中に出力信号をON 12 逆転信号 逆転中に出力信号をON 13 カウントアップ（C-UP） 正常にねじ締め（トルクアップ）すると、出力信号を0.3 秒ON 14 ねじ締めNG（F-NG） ねじ締めNG の場合に、出力信号を0.3秒ON 15 作業チャンネル1（CH1） 16 作業チャンネル2（CH2） 17 作業チャンネル3（CH3） 作業中または設定中のチャンネルの出力信号をON 出力 18 作業チャンネル4（CH4） 19 作業OK 設定カウントのねじ締めが完了し、作業のOK判定時に出力信号をON 20 作業NG 作業中WORK入力信号がOFFされ、作業のNG判定時に出力信号をON 21 空き 接続不可 コントローラ 22 出力信号のコモン端子 サービス電源（端子番号 2）または、外部電源の DC 0Vを接続可能 別売品 電源コード 2m 3ピンプラグ（アース付き） 吸着ポンプ P.37 トルクチェッカ P.35 ねじ締めモニタ P.36 DLW9210 DLP2530 DLT1133A DTM10 PSE仕様 吸着アタッチメントにチューブで接続、 真空圧を利用してねじを吸着 ドライバのトルク管理に IoT対応、トレーサビリティ管理に。 ドライバからのトルク値を出力（換算値） ねじジョイント P.35 接続コード 2m 延長コード 3m SOFT締め用 DLW4540 SOFT締め用 DLW4550 HARD締め用 DLW4560 DLW9075 DLW9300 （白ゴム） （黒ゴム） （金属） 標準付属 DLV04C測定用 DLV10C測定用 DLV04C/DLV10C 測定用 コントローラとドライバ間を接続 コントローラとドライバ間を延長 フランジカップリング P.41 吸着アタッチメント P.38 フローティングユニット L型フランジアタッチメント DLW9015 DLP6600 DLP6610 DLW9510 DLW9520 自動機用 （カップリング付） ※取り付けは左ねじです。 自動機搭載用 添付スリーブ ※ 設備・治具取付用 DLS2124/DLS2127/DLS2134 ロボット搭載用 ロボット搭載用 ※その他対応スリーブ：P.38参照 15

トランスレス（AC） ブラシ付モータ ブラシレスモータ ●普通小ねじ用ブラシレス電動ドライバ（2.6～8.0mm） 極 小 精 密 普 通 Soft Soft 2.6～8.0mm 外観寸法図 P.42 レバースタート プッシュスタート トランスレス ブラシレスモータ ビットアース ソフトストップ 速度可変 ソフトスタート クラッチ式 ブラシレスデルボ ® Sシリーズ ・ブラシレスモータ搭載、トランスレスタイプ。 ブ ・ねじ締めカウンタ機能、自動速度可変機能で高品質・ ラ シ (速度可変タイプ) スピーディなねじ締めを実現。 レ ス ・リモートコントローラで複数台のドライバを同時に モ ー DLV30S/DLV45S/DLV70S PAT タ D.PAT 設定でき、多彩な機能で作業全体をスムーズに。 ※リモートコントローラ（RC1000）は別売品 ブ ラ シ 付 モ ー タ 様々なねじ締め条件にドライバ１台で対応 ね ねじ締めカウンタ機能内蔵で省スペース化！ じ 締 め カ 回転速度レベルは9段階に設定可能、 ウ ン タ ワイドな使用範囲で様々なねじ締め条件に対応。 手 持 ち / トルク幅：0.4 ～ 7.0 N•m 自 動 機 両 レバースタート/プッシュスタート 用 DLV30S06P-AA DLV30S12P-AA DLV30S20L-AA 自 動 機 ◆3段階の自動速度可変で、「低速の品質向上」と「高速の効率化」を実現。 用 中間の高速ねじ送りで ゆっくりストップで ゆっくりスタートで 効率と品質を向上 ねじ締め時の不良を削減 ア ク スタート時の不良を削減 セ サ リ 〈Step2〉 〈Step3〉 〈Step1〉 ◆ねじ締めカウンタ機能内蔵 ◆海外向け 外 観 　低電圧シリーズ 寸 法 特注品 低電圧静電対策品 図 ねじ締め ねじ締め時間 本数設定 設定＆計測 （特注品対応） ※詳しくはお問い合わせください。 仕様 30S 45S（高トルク） 70S（高トルク） 低　速 中　速 高　速 低　速 中　速 低　速 ビ レバースタート DLV30S06L-AA J DLV30S12L-AA J DLV30S20L-AA J DLV45S06L-AA K DLV45S12L-AA K DLV70S06L-AA K 型式 ッ ト プッシュスタート DLV30S06P-AA J DLV30S12P-AA J DLV30S20P-AA J DLV45S06P-AA K DLV45S12P-AA K DLV70S06P-AA K 入力電源 AC100V　50/60Hz トルク調整 無段階 出力トルク (N.m) クラッチばね（弱）0.40～1.60 クラッチばね（強）1.20～3.00 2.00～4.50 3.80～7.00 無負荷回転速度 (min-1) 詳細は次頁の「回転速度とトルクの設定範囲（目安）」を参照してください。 回転速度レベル Lv1（最低回転速度）～Lv9（最高回転速度） 消費電力 (W) 45 電適合ねじ 小ねじ 2.6～5.0 4.5～6.0 5.0～8.0 動 (目安) (mm) ド タッピンねじ 2.5～4.0 4.0～5.0 4.5～6.0 ラ 14 イ (mm) バ適合ビット 24 5 23 9 6.35 質量 (kg) 0.7 0.87（ピストルグリップ付） 電源コード 3ピンプラグ　アース付（3ｍ） 定格運転 ON時間0.5秒/OFF時間3.5秒 ビットアース 有り ビットNK31(No.2×6×70)：1本 ビットNK35(No.2×7×75)：1本 標準付属品 吊金具：1個 吊金具：1個 低トルク用ばね：1個 ピストルグリップ※：1個 トルク調整リングカバー（DLW5201）：1個　 トルク調整リングカバー（DLW5202）：1個 入出力信号方式 NPN方式 ※ピストルグリップは標準付属品です。（取り外し可能） 16 Ø6 Ø7

ブラシレスデルボ® Sシリーズ (速度可変タイプ) 特設サイト DLV30S/DLV45S/DLV70S 出力トルク目盛り対応表(目安） リモートコントローラで各種設定が可能 8 DLV70S 赤外線通信と液晶表示で設定時間を短縮できます。 7 複数台の電動ドライバの設定を同時に変更が可能です。 出 6 力 ト 5 DLV45S キーロック機能を搭載 ル 4 ク リモートコントローラからの Ｎ•m 3 DLV30S 高トルク用ばね 2 キーロックが可能です。 DLV30S 1 低トルク用ばね 不意な誤操作を防止するため、 反応距離 （標準付属品） 電動ドライバの設定変更を 2m 1 2 3 4 5 6 7 8 9 ドライバのトルク目盛り ロックします。 ※リモートコントローラは別売品です。 回転速度とトルクの設定範囲（目安） 低速回転は、難締め付け条件（ねじ山が少ない板金、ステンレス、樹脂等）で効果を発揮します。 高速回転は、組み立てタクトの短縮に効果を発揮します。 DLV30S06 DLV45S06 DLV70S06 DLV30S12 DLV45S12 DLV30S20 回転速度 回転速度 回転速度 回転速度 回転速度 回転速度 レベル (min-1) 出力トルク(N.m) レベル (min-1) 出力トルク(N.m) レベル (min-1) 出力トルク(N.m) Lv1 160 0.4～1.3 使用不可 使用不可 Lv1 300 0.4～0.6 使用不可 Lv1 500 0.4 Lv2 220 0.4～2.0 2.0～2.4 使用不可 Lv2 420 0.4～1.2 使用不可 Lv2 690 0.4～0.8 Lv3 280 0.4～2.7 2.0～3.5 3.8 Lv3 530 0.4～1.8 2.0 Lv3 880 0.4～1.2 Lv4 340 0.4～3.0 2.0～4.5 3.8～4.6 Lv4 640 0.4～2.4 2.0～2.6 Lv4 1,060 0.4～1.6 Lv5 410 0.4～3.0 2.0～4.5 3.8～5.4 Lv5 750 0.4～3.0 2.0～3.2 Lv5 1,250 0.4～2.0 Lv6 470 0.4～3.0 2.0～4.5 3.8～6.2 Lv6 860 0.4～3.0 2.0～3.8 Lv6 1,440 0.4～2.4 Lv7 530 0.4～3.0 2.0～4.5 3.8～7.0 Lv7 980 0.4～3.0 2.0～4.4 Lv7 1,630 0.4～2.8 Lv8 590 0.4～3.0 2.0～4.5 3.8～7.0 Lv8 1,090 0.4～3.0 2.0～4.5 Lv8 1,810 0.4～3.0 Lv9 650 0.4～3.0 2.0～4.5 3.8～7.0 Lv9 1,200 0.4～3.0 2.0～4.5 Lv9 2,000 0.4～3.0 ※回転速度とトルクはあくまでも目安です。材質やねじサイズ等により異なります。保証値ではありません。 ※出力トルクは上記範囲内での設定を推奨いたします。 電動ドライバの動作設定を８チャンネル保存可能 11種類の動作設定を8チャンネル分メモリできます。 ◇動作設定例 チャンネル 動 作 設 定 CH1 CH2 CH3 ・・・・・・・・・・・ CH8 1 ：ねじ締め本数 2本 3本 1本 ・・・・・・・・・・・ 4本 2 ：スタートの回転速度レベル レベル2 レベル1 レベル1 ・・・・・・・・・・・ レベル2 3 ：スタートの回転時間 0.20秒 0.30秒 0.30秒 ・・・・・・・・・・・ 0.20秒 4 ：ミドルの回転速度レベル レベル7 レベル9 レベル9 ・・・・・・・・・・・ レベル9 5 ：ミドルの回転時間 0.30秒 0.50秒 3.0秒 ・・・・・・・・・・・ 7.5秒 6 ：フィニッシュの回転速度レベル レベル2 レベル1 レベル1 ・・・・・・・・・・・ レベル2 7 ：ねじ締め時間 下限 0.60秒 0.80秒 3.5秒 ・・・・・・・・・・・ 8.0秒 8 ：ねじ締め時間 上限 1.0秒 1.2秒 4.0秒 ・・・・・・・・・・・ 9.0秒 9 ：オートリバースモード設定 OFF OFF トルクアップ後、逆転 ・・・・・・・・・・・ ねじ締め時間下限後、逆転 10：逆回転速度レベル ̶ ̶ レベル2 ・・・・・・・・・・・ レベル1 11：逆回転時間 ̶ ̶ 0.20秒 ・・・・・・・・・・・ 0.30秒 オートリバース(自動逆転)機能 自動チャンネル切替え トルクアップ後または設定時間により、自動 あらかじめチャンネルの切替え順序を設定できます。 的に逆転します。 自動的にチャンネルが切り替わります。 ※リモートコントローラでの 仮締め作業やねじ穴チェックなどに利用で 　設定が必要です。 きます。 例：C3→C1→C2の切替え順序を設定 自 動 自 動 CH3 CH1 CH2 ねじ締め完了 切替え ねじ締め完了 切替え ねじ締め完了 仮締め ねじ穴チェック CH3に戻る 17

ブラシレスデルボ® Sシリーズ (速度可変タイプ) 特設サイト DLV30S/DLV45S/DLV70S ブ 自動チャンネル切替えの割り当て 外部入出力信号付き ラ シ レ ス 自動チャンネル切替えを、最大4パターン外部入力信号に割り当て 外部信号コネクタから、外部信号の入出力が モ ー できます。 できます。 タ ※2パターン以上はリモートコントローラでの設定が必要です。 ピン 番号 配線色 信　　号 入出力 ブ ラ 設定例： シ 2ヶ所の外部入力信号に、ねじ締め作業ワークを検出するセンサーを取り付ける 1 赤 +DC24V電源(外部から供給) 付 モ 2 白 ワーク信号 入力 ー 3 緑 リセット信号 入力 タ 4 黄 リンクイン ワークセンサー① 入力 強制停止 ね じ ワークセンサー② 5 茶 OK信号 出力 締 め 6 青 NG信号 出力 カ ウ ワークセンサー① 7 灰 リンクアウト CH2 CH1 チャンネル切替え信号 出力 ン 自動チャンネル タ 切替えの割り当て ワークセンサー② 8 橙 トルクアップ(カウント)信号 CH3 CH1 CH2 出力 手 9 桃 チャンネルA 入力 持 ち 10 紫 チャンネルB 入力 / 自 11 黄緑 チャンネルC 入力 動 ワークセンサー①がワークを検出すると、 機 12 黒 DC0V 両 割り当てされている自動チャンネルが呼 用 ※配線色は信号ケーブルAss’y(別売品)の配線色です。 び出されます。 ※ピン番号4と7はどちらか一方しか選択できません。 自 CH2 CH1 動 ワーク 機 用 1 9 ワークセンサー②がワークを検出すると、 2 10 8 割り当てされている自動チャンネルが呼 3 11 12 7 び出されます。 ア 4 5 6 ク セ サ CH3 CH1 CH2 リ ワーク 別売品 外 観 寸 リモートコントローラ 信号ケーブル 3m ラバーグリップ ピストルグリップ トルク調整リングカバー 法 RC1000 図 DLW9090 DRG1000 DLW2300 （ドライバ購入時標準付属品） DLW5201 DLW5202 （透明樹脂タイプ） 複数台の電動ドライバの 締め付け時の 作業負担の低減 設定が同時に可能 外部信号の入出力用 滑り止めに 横からのねじ締めに DLV30S用 DLV45S DLV70S用 トルクリアクションアーム P.36 ドライバスタンド トルクリアクションアーム P.36 トルクリアクションアーム P.36 DRA-SW-650（スイングタイプ） DRA-SL-650（スライドタイプ） DRA-TS-1000（テレスコープタイプ） 使用例 作業者への反力低減 作業者への反力低減 作業者への反力低減 垂直締め付け可能、品質向上に貢献 垂直締め付け可能、品質向上に貢献 作業者への反力低減 P.38 P.42 P.42 P.42 P.42 吸着アタッチメント ひし形カップリング フランジカップリング ひし形カップリング フランジカップリング DLP7401-J（5mm） DLP7401-K（6.35mm） DLW9016 DLW9018 DLW9017 DLW9019 5mm六角シャンク用（M3、M4ねじ用） 6.35mm六角シャンク用（M5、M6ねじ用） ※取り付けは左ねじです。 ※取り付けは左ねじです。 DLV30S用 DLV45S/DLV70S用 DLV30S用 DLV45S/DLV70S用 添付スリーブ※ DLS3223/DLS3225 添付スリーブ※ DLS4220/DLS4221 設備・治具取付用 ※その他対応スリーブ：P.38参照 18

トランスレス（AC） ブラシ付モータ ブラシレスモータ ●普通小ねじ用ブラシレス電動ドライバ（2.6～8.0mm） 極 小 精 密 普 通 2.6～8.0mm 外観寸法図 P.42 レバースタート プッシュスタート トランスレス ブラシレスモータ ビットアース クラッチ式 ブラシレスデルボ ® Aシリーズ ・回転速度とスタート方式が選べる、全12機種を ラインアップ。 DLV30A/DLV45A/DLV70A PAT D.PAT ・作業効率アップに貢献。 ・環境配慮設計。 ・エルゴグリップ、引き式ビットホルダの採用。 ・トルク調整リングカバーを標準装備。 環境にやさしく、 ハイスピードでワイドなトルク幅 ・ブラシレスモータ搭載 ・トランスレスタイプ トルク幅：0.4 ～ 7.0 N•m レバースタート/プッシュスタート DLV45A06P-AA DLV45A06L-AA DLV30A06P-AA DLV30A12L-AA DLV30A20P-AA ※ピストルグリップは標準付属品（取り外し可能） 仕様 30A 45A（高トルク） 70A（高トルク） 低　速 中　速 高　速 低　速 中　速 低　速 ビ 型式 レバースタート ッ DLV30A06L-AA J DLV30A12L-AA J DLV30A20L-AA J DLV45A06L-AA K DLV45A12L-AA K DLV70A06L-AA K ト プッシュスタート DLV30A06P-AA J DLV30A12P-AA J DLV30A20P-AA J DLV45A06P-AA K DLV45A12P-AA K DLV70A06P-AA K 入力電源 AC100V　50/60Hz トルク調整 無段階 出力トルク (N.m) 低トルク用ばね（付属品） 0.40～1.60 高トルク用ばね（標準装備） 1.20～3.00 2.00 ～ 4.50 3.80 ～ 7.00 無負荷回転速度 (min-1) 650 1,200 2,000 650 1,200 650 消費電力 (W) 45 適合ねじ 小ねじ 2.6 ～ 5.0 4.5 ～ 6.0 5.0 ～ 8.0 電 動 (目安) (mm) タッピンねじ 2.5 ～ 4.0 4.0 ～ 5.0 4.5 ～ 6.0 ド ラ 14 イ適合ビット (mm) バ 24 5 9 6.35 23 質量 (kg) 0.7 0.87（ピストルグリップ付） 電源コード 3ピンプラグ　アース付（3ｍ） 定格運転 ON時間0.5秒 / OFF時間3.5秒 ビットアース 有り ビットNK31(No.2×6×70)：1本 ビットNK35(No.2×7×75)：1本 標準付属品 吊金具：1個 吊金具：1個 低トルク用ばね：1個 ピストルグリップ：1個 トルク調整リングカバー（DLW5201）：1個　 トルク調整リングカバー（DLW5202）：1個　 19 Ø6 Ø7
