低作動音・低振動でオイルレスのクリーンな空気を吐出するコンプレッサや、低消費電流・長寿命の液体ポンプまで幅広く掲載!
当カタログは、コンプレッサ・真空ポンプなどのリニア製品をご紹介しています。
「フリーピストン」をはじめ、「ダイアフラム」や「DCモータ」、
「受注生産品シリーズ」などの豊富な製品ラインアップを掲載。
製品の選定に是非、ご活用ください。
【掲載内容】
■リニア駆動フリーピストンの構造
■能力別インデックス
■リニア駆動フリーピストンの特長
■リニア製品の作動原理と構造
■このカタログを上手に使っていただくために
■単位換算表
■安全上の注意
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
関連メディア
このカタログについて
ドキュメント名 | リニア製品総合カタログ |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 35.7Mb |
登録カテゴリ | |
取り扱い企業 | 日東工器株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

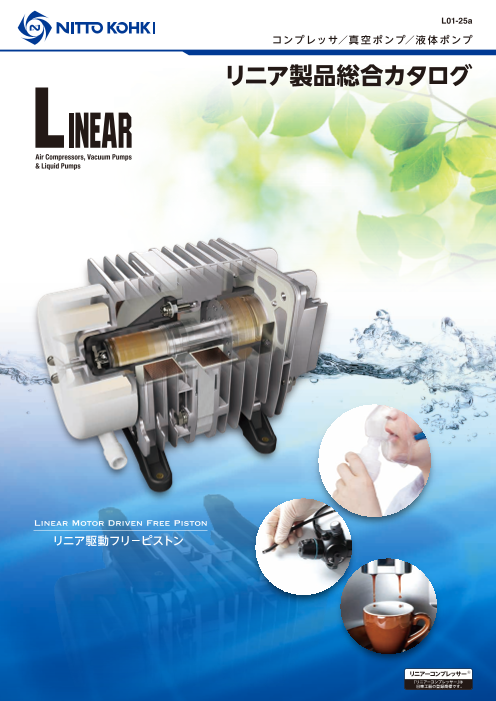

Page1
L01-23
コンプレッサ/真空ポンプ/液体ポンプ
リニア製品総合カタログ
Air Compressors, Vacuum Pumps
& Liquid Pumps
Linear Motor Driven Free Piston
リニア駆動フリ-ピストン
リニアーコンプレッサー®
「リニアーコンプレッサー」は
日東工器の登録商標です。

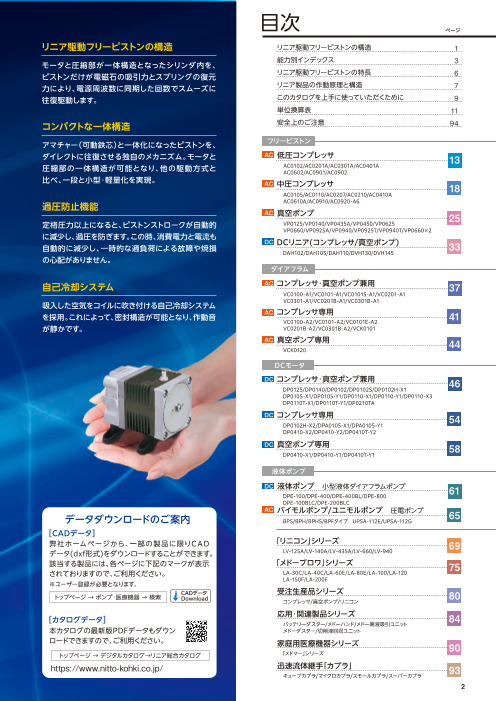

Page2
目次 ページ

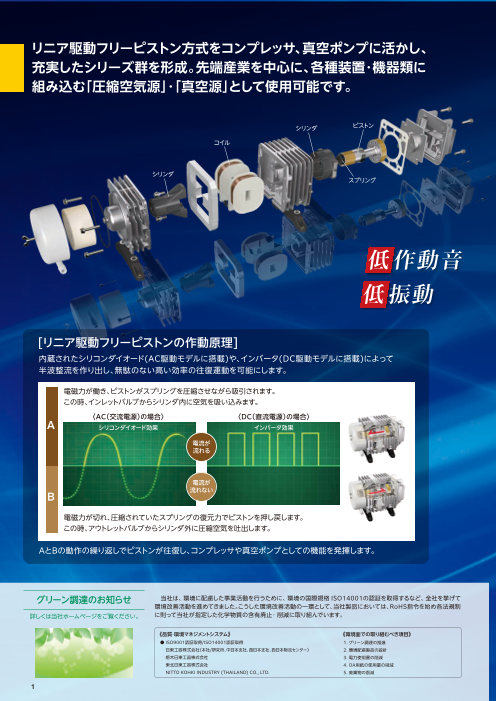

リニア駆動フリーピストン方式をコンプレッサ、真空ポンプに活かし、 リニア駆動フリーピストンの構造 リニア駆動フリーピストンの構造 1
充実したシリーズ群を形成。先端産業を中心に、各種装置・機器類に モータと圧縮部が一体構造となったシリンダ内を、 能力別インデックス 3
ピストンだけが電磁石の吸引力とスプリングの復元 リニア駆動フリーピストンの特長 6
組み込む「圧縮空気源」・「真空源」として使用可能です。 力により、電源周波数に同期した回数でスムーズに リニア製品の作動原理と構造 7
往復駆動します。 このカタログを上手に使っていただくために 9
単位換算表 11
シリンダ ピストン コンパクトな一体構造 安全上のご注意 94
コイル アマチャー(可動鉄芯)と一体化になったピストン フリーピストン
を、ダイレクトに往復させる独自のメカニズム。モー AC 低圧コンプレッサ 13
タと圧縮部の一体構造が可能となり、他の駆動方式 AC0102/AC0201A/AC0301A/AC0401A
シリンダ AC0602/AC0901/AC0902
スプリング と比べ、一段と小型・軽量化を実現。 AC 中圧コンプレッサ 18
AC0105/AC0110/AC0207/AC0210/AC0410A
過圧防止機能 AC0610A/AC0910/AC0920-A6
AC 真空ポンプ
定格圧力以上になると、ピストンストロークが自動 VP0125/VP0140/VP0435A/VP0450/VP0625 25
VP0660/VP0925A/VP0940/VP0925T/VP0940T/VP0660×2
的に減少し、過圧を防ぎます。この時、消費電力と電
DC DCリニア(コンプレッサ/真空ポンプ)
流も自動的に減少し、一時的な過負荷による故障や 33
低作動音 DAH102/DAH105/DAH110/DVH130/DVH145
焼損の心配がありません。
ダイアフラム
低振動 自己冷却システム AC コンプレッサ・真空ポンプ兼用 37
VC0100-A1/VC0101-A1/VC0101S-A1/VC0201-A1
吸入した空気をコイルに吹き付ける自己冷却システ VC0301-A1/VC0201B-A1/VC0301B-A1
ムを採用。これによって、密封構造が可能となり、作 AC コンプレッサ専用
VC0100-A2/VC0101-A2/VC0101E-A2 41
動音が静かです。 VC0201B-A2/VC0301B-A2/VCK0101
[リニア駆動フリーピストンの作動原理] AC 真空ポンプ専用 44
VCK0120
内蔵されたシリコンダイオード(AC駆動モデルに搭載)や、インバータ(DC駆動モデルに搭載)によって
半波整流を作り出し、無駄のない高い効率の往復運動を可能にします。 DCモータ
DC コンプレッサ・真空ポンプ兼用 46
電磁力が働き、ピストンがスプリングを圧縮させながら吸引されます。 DP0125/DP0140/DP0102/DP0102S/DP0102H-X1
DP0105-X1/DP0105-Y1/DP0110-X1/DP0110-Y1/DP0110-X3
この時、インレットバルブからシリンダ内に空気を吸い込みます。 DP0110T-X1/DP0110T-Y1/DP0210TA
〈AC(交流電源)の場合〉 〈DC(直流電源)の場合〉 DC コンプレッサ専用
A 54
シリコンダイオード効果 インバータ効果 DP0102H-X2/DPA0105-X1/DPA0105-Y1
DP0410-X2/DP0410-Y2/DP0410T-Y2
電流が DC 真空ポンプ専用
流れる 58
DP0410-X1/DP0410-Y1/DP0410T-Y1
液体ポンプ
電流が
流れない DC 液体ポンプ 小型液体ダイアフラムポンプ
B DPE-100/DPE-400/DPE-400BL/DPE-800 61
DPE-100BLC/DPE-200BLC
AC バイモルポンプ/ユニモルポンプ 圧電ポンプ
電磁力が切れ、圧縮されていたスプリングの復元力でピストンを押し戻します。 データダウンロードのご案内 65
BPS/BPH/BPHS/BPFタイプ UPSA-112E/UPSA-112G
この時、アウトレットバルブからシリンダ外に圧縮空気を吐出します。 [CADデータ]
弊社ホームページから、一部の製品に限りCAD 「リニコン」シリーズ
AとBの動作の繰り返しでピストンが往復し、コンプレッサや真空ポンプとしての機能を発揮します。 LV-125A/LV-140A/LV-435A/LV-660/LV-940 69
データ(dxf形式)をダウンロードすることができま
す。該当する製品には、各ページに下記のマークが 「メドーブロワ」シリーズ
表示されておりますので、ご利用ください。 LA-30C/LA-40C/LA-60E/LA-80E/LA-100/LA-120 75
LAM-150/LAM-200
※ユーザー登録が必要となります。
当社は、環境に配慮した事業活動を行うために、環境の国際規格ISO14001の認証を取得するなど、全社を挙げて
グリーン調達のお知らせ 環境改善活動を進めてきました。こうした環境改善活動の一環として、当社製品においては、RoHS指令を始め各法 トップページ → ポンプ・医療機器 → 検索 CADデータ 受注生産品シリーズ
Download 80
コンプレッサ/真空ポンプ/リニコン
規制に則って当社が指定した化学物質の含有廃止・削減に取り組んでいます。
詳しくは当社ホームページをご覧ください。 応用・関連製品シリーズ
《品質・環境マネジメントシステム》 《環境面での取り組むべき項目》 [カタログデータ] バッテリーダスター/メドーハンド/メドー廃液吸引ユニット 84
● ISO9001認証取得/ISO14001認証取得 1. グリーン調達の推進 本カタログの最新版PDFデータもダウン メドーダスター/切削液回収ユニット
日東工器株式会社(本社/研究所、中日本支社、西日本支社、西日本物流センター) 2. 環境配慮製品の設計 ロードできますので、ご利用ください。 家庭用医療機器シリーズ
栃木日東工器株式会社 3. 電力使用量の削減
「メドマー」シリーズ 90
白河日東工器株式会社 4. OA用紙の使用量の削減 トップページ → デジタルカタログ→リニア総合カタログ
株式会社メドテック 5. 廃棄物の削減
NITTO KOHKI INDUSTRY (THAILAND) CO., LTD. http://www.nitto-kohki.co.jp/ 迅速流体継手「カプラ」
キューブカプラ/マイクロカプラ/スモールカプラ/スーパーカプラ 93
1

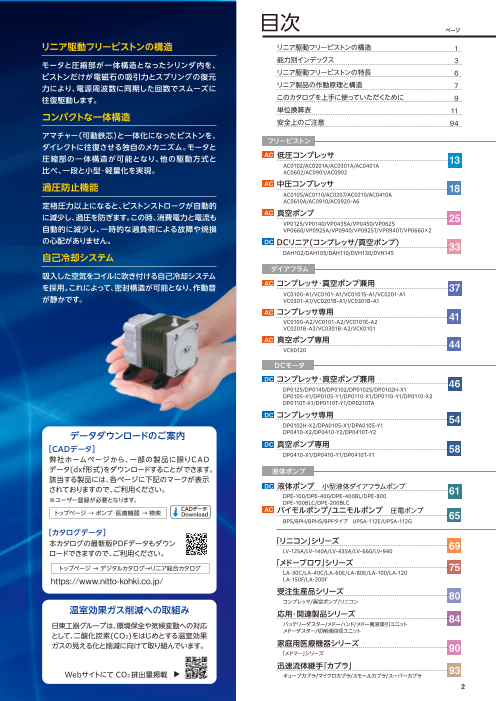

Page3
目次 ページ
リニア駆動フリーピストン方式をコンプレッサ、真空ポンプに活かし、 リニア駆動フリーピストンの構造 リニア駆動フリーピストンの構造 1
充実したシリーズ群を形成。先端産業を中心に、各種装置・機器類に モータと圧縮部が一体構造となったシリンダ内を、 能力別インデックス 3
ピストンだけが電磁石の吸引力とスプリングの復元 リニア駆動フリーピストンの特長 6
組み込む「圧縮空気源」・「真空源」として使用可能です。 力により、電源周波数に同期した回数でスムーズに リニア製品の作動原理と構造 7
往復駆動します。 このカタログを上手に使っていただくために 9
単位換算表 11
シリンダ ピストン コンパクトな一体構造 安全上のご注意 94
コイル アマチャー(可動鉄芯)と一体化になったピストン フリーピストン
を、ダイレクトに往復させる独自のメカニズム。モー AC 低圧コンプレッサ 13
タと圧縮部の一体構造が可能となり、他の駆動方式 AC0102/AC0201A/AC0301A/AC0401A
シリンダ AC0602/AC0901/AC0902
スプリング と比べ、一段と小型・軽量化を実現。 AC 中圧コンプレッサ 18
AC0105/AC0110/AC0207/AC0210/AC0410A
過圧防止機能 AC0610A/AC0910/AC0920-A6
AC 真空ポンプ
定格圧力以上になると、ピストンストロークが自動 VP0125/VP0140/VP0435A/VP0450/VP0625 25
VP0660/VP0925A/VP0940/VP0925T/VP0940T/VP0660×2
的に減少し、過圧を防ぎます。この時、消費電力と電
DC DCリニア(コンプレッサ/真空ポンプ)
流も自動的に減少し、一時的な過負荷による故障や 33
低作動音 DAH102/DAH105/DAH110/DVH130/DVH145
焼損の心配がありません。
ダイアフラム
低振動 自己冷却システム AC コンプレッサ・真空ポンプ兼用 37
VC0100-A1/VC0101-A1/VC0101S-A1/VC0201-A1
吸入した空気をコイルに吹き付ける自己冷却システ VC0301-A1/VC0201B-A1/VC0301B-A1
ムを採用。これによって、密封構造が可能となり、作 AC コンプレッサ専用
VC0100-A2/VC0101-A2/VC0101E-A2 41
動音が静かです。 VC0201B-A2/VC0301B-A2/VCK0101
[リニア駆動フリーピストンの作動原理] AC 真空ポンプ専用 44
VCK0120
内蔵されたシリコンダイオード(AC駆動モデルに搭載)や、インバータ(DC駆動モデルに搭載)によって
半波整流を作り出し、無駄のない高い効率の往復運動を可能にします。 DCモータ
DC コンプレッサ・真空ポンプ兼用 46
電磁力が働き、ピストンがスプリングを圧縮させながら吸引されます。 DP0125/DP0140/DP0102/DP0102S/DP0102H-X1
DP0105-X1/DP0105-Y1/DP0110-X1/DP0110-Y1/DP0110-X3
この時、インレットバルブからシリンダ内に空気を吸い込みます。 DP0110T-X1/DP0110T-Y1/DP0210TA
〈AC(交流電源)の場合〉 〈DC(直流電源)の場合〉 DC コンプレッサ専用
A 54
シリコンダイオード効果 インバータ効果 DP0102H-X2/DPA0105-X1/DPA0105-Y1
DP0410-X2/DP0410-Y2/DP0410T-Y2
電流が DC 真空ポンプ専用
流れる 58
DP0410-X1/DP0410-Y1/DP0410T-Y1
液体ポンプ
電流が
流れない DC 液体ポンプ 小型液体ダイアフラムポンプ
B DPE-100/DPE-400/DPE-400BL/DPE-800 61
DPE-100BLC/DPE-200BLC
AC バイモルポンプ/ユニモルポンプ 圧電ポンプ
電磁力が切れ、圧縮されていたスプリングの復元力でピストンを押し戻します。 データダウンロードのご案内 65
BPS/BPH/BPHS/BPFタイプ UPSA-112E/UPSA-112G
この時、アウトレットバルブからシリンダ外に圧縮空気を吐出します。 [CADデータ]
弊社ホームページから、一部の製品に限りCAD 「リニコン」シリーズ
AとBの動作の繰り返しでピストンが往復し、コンプレッサや真空ポンプとしての機能を発揮します。 LV-125A/LV-140A/LV-435A/LV-660/LV-940 69
データ(dxf形式)をダウンロードすることができま
す。該当する製品には、各ページに下記のマークが 「メドーブロワ」シリーズ
表示されておりますので、ご利用ください。 LA-30C/LA-40C/LA-60E/LA-80E/LA-100/LA-120 75
LAM-150/LAM-200
※ユーザー登録が必要となります。
当社は、環境に配慮した事業活動を行うために、環境の国際規格ISO14001の認証を取得するなど、全社を挙げて
グリーン調達のお知らせ 環境改善活動を進めてきました。こうした環境改善活動の一環として、当社製品においては、RoHS指令を始め各法 トップページ → ポンプ・医療機器 → 検索 CADデータ 受注生産品シリーズ
Download 80
コンプレッサ/真空ポンプ/リニコン
規制に則って当社が指定した化学物質の含有廃止・削減に取り組んでいます。
詳しくは当社ホームページをご覧ください。 応用・関連製品シリーズ
《品質・環境マネジメントシステム》 《環境面での取り組むべき項目》 [カタログデータ] バッテリーダスター/メドーハンド/メドー廃液吸引ユニット 84
● ISO9001認証取得/ISO14001認証取得 1. グリーン調達の推進 本カタログの最新版PDFデータもダウン メドーダスター/切削液回収ユニット
日東工器株式会社(本社/研究所、中日本支社、西日本支社、西日本物流センター) 2. 環境配慮製品の設計 ロードできますので、ご利用ください。 家庭用医療機器シリーズ
栃木日東工器株式会社 3. 電力使用量の削減
「メドマー」シリーズ 90
白河日東工器株式会社 4. OA用紙の使用量の削減 トップページ → デジタルカタログ→リニア総合カタログ
株式会社メドテック 5. 廃棄物の削減
NITTO KOHKI INDUSTRY (THAILAND) CO., LTD. http://www.nitto-kohki.co.jp/ 迅速流体継手「カプラ」
キューブカプラ/マイクロカプラ/スモールカプラ/スーパーカプラ 93
2
Page4
能力別インデックス
AC駆動:リニアコンプレッサ フリーピストン
型 式 定格圧力 最高圧力 定格圧力 最高圧力 吐出空気量 吐出空気量 掲載
kPa ペー
kgf/cm2 kPa kgf/cm2 L/min ジ
AC0102 20 0.2 40 0.4 5 13
AC0201A 10 0.1 20 0.2 20 14
低
圧
コ AC0301A 10 0.1 30 0.3 28 15
ン
プ AC0401A 10 0.1 35 0.35 35 15
レ
ッ AC0602 15 0.15 35 0.35 40 16
サ AC0901 10 0.1 40 0.4 80 17
AC0902 20 0.2 45 0.45 55 17
AC0105 50 0.5 80 0.8 2.5 18
AC0110 100 1.0 120 1.2 0.8 19
AC0207 70 0.7 100 1.0 3.5 20
中
圧
コ AC0210 100 1.0 120 1.2 3.5 20
ン
プ AC0410A 100 1.0 130 1.3 5 21
レ
ッ AC0610A 100 1.0 150 1.5 8 22
サ AC0910 100 1.0 150 1.5 16 23
AC0920-A6 200 2.0 250 2.5 5 23
AC0920※ 200 2.0 280 2.8 8 80
※受注生産品 0 50 100 150 200 250 300(kPa) 0 20 40 60 80 100 120 (L/min)
AC駆動:リニア真空ポンプ フリーピストン
型 式 到達真空度 到達真空度 吐出空気量 吐出空気量 掲載
kPa mmHg L/min ページ
VP0125 -33.3 -250 7 25
VP0140 -53.3 -400 3 25
VP0435A -46.7 -350 25 26
VP0450 -66.7 -500 18 26
VP0625 -33.3 -250 40 27
VP0660 -80.0 -600 25 27
VP0925A -33.3 -250 80 28
VP0940 -53.3 -400 60 29
VP0925T -33.3 -250 150 30
VP0940T -53.3 -400 120 30
VP0660x2
(直列配管) -93.3 -700 25 31
VP0660x2
(並列配管) -80.0 -600 50 31
-100 -80 -60 -40 -20 0(kPa) 0 20 40 60 80 100 120(L/min)
DC駆動:リニアコンプレッサ フリーピストン
型 式 定格圧力 最高圧力 定格圧力 最高圧力 吐出空気量 吐出空気量 掲載
kPa ページ
kgf/cm2 kPa kgf/cm2 L/min
DAH102 20 0.2 50 0.5 5 33
DAH105 50 0.5 80 0.8 2.5 33
DAH110 100 1.0 120 1.2 1.0 34
0 50 100 150 200 250 300(kPa) 0 20 40 60 80 100 120(L/min)
DC駆動:リニア真空ポンプ フリーピストン
型 式 到達真空度 到達真空度 吐出空気量 吐出空気量 掲載
kPa mmHg L/min ページ
DVH130 -40 -300 7
35
DVH145 -60 -450 3
-100 -80 -60 -40 -20 0(kPa) 0 20 40 60 80 100 120 (L/min)
3
Page5
能力別インデックス
AC駆動:コンプレッサ・真空ポンプ兼用 ダイアフラム
到達真空度 到達真空度 定格圧力 最高圧力
型 式 定格圧力 最高圧力 吐出空気量 吐出空気量 掲載
kPa mmHg kPa ページ
kgf/cm2 kPa kgf/cm2 L/min
VC0100-A1 -14.7 -110 4 0.04 16 0.16 6 37
VC0101-A1 -18.7 -140 10 0.1 18 0.18 10 38
VC0101S-A1 -24.0 -180 5 0.05 26 0.26 15 38
VC0201-A1
VC0201B-A1 -18.7 -140 10 0.1 18 0.18 20 39,40
VC0301-A1
VC0301B-A1 -21.3 -160 10 0.1 20 0.2 25 39,40
(kPa) -80 -60 -40 -20 0 0 50 100 15(0 kPa) 0 20 40(L/min)
AC駆動:コンプレッサ専用 ダイアフラム
型 式 定格圧力 最高圧力 定格圧力 最高圧力 吐出空気量 吐出空気量 掲載
kPa kPa L/min ページ
kgf/cm2 kgf/cm2
VC0100-A2 4 0.04 16 0.16 6 41
VC0101-A2 10 0.1 20 0.2 10 42
VC0101E-A2 10 0.1 20 0.2 15 42
VC0101S-A2※ 5 0.05 26 0.26 15 81
VC0201B-A2 10 0.1 18 0.18 20 43
VC0301B-A2 10 0.1 20 0.2 25 43
VCK0101 10 0.1 20 0.2 15 44
※受注生産品 0 50 100 150(kPa) 0 20 40 (L/min)
AC駆動:真空ポンプ専用 ダイアフラム
型 式 到達真空度 到達真空度 吐出空気量 吐出空気量 掲載
kPa mmHg L/min ページ
VCK0120 -26.7 -200 18 44
-80 -60 -40 -20 0(kPa) 0 20 40(L/min)
DC駆動:コンプレッサ・真空ポンプ兼用 DCモータ
型 式 到達真空度 到達真空度 最高圧力 最高圧力 吐出空気量 吐出空気量 掲載
kPa mmHg kPa L/min ページ
kgf/cm2
DP0125 -33.3 -250 30 0.3 2.5 46
DP0140 -53.3 -400 50 0.5 4 47
DP0102 -26.6 -200 45 0.45 5 48
DP0102S -26.6 -200 45 0.45 7 48
DP0102H-X1 -50.7 -380 80 0.8 4 49
DP0105 -66.6 -500 250 2.5 2.8 50
DP0110 -66.6 -500 150 1.5 7.5 51
DP0110T -60.0 -450 150 1.5 5.5 52
DP0210TA-Y1 -60.0 -450 150 1.5 10 53
(kPa) -80 -60 -40 -20 0 0 50 100 150 200 250(kPa) 0 20 40 (L/min)
DC駆動:コンプレッサ専用 DCモータ
型 式 最高圧力 最高圧力 吐出空気量 吐出空気量 掲載
kPa L/min ページ
kgf/cm2
DP0102H-X2 80 0.8 4 54
DPA0105 220 2.2 2.8 55
DP0410-X2
DP0410-Y2 180 1.8 18 56
DP0410T-Y2 150 1.5 34 57
0 50 100 150 200 250(kPa) 0 20 40 (L/min)
DC駆動:真空ポンプ専用 DCモータ
型 式 到達真空度 到達真空度 吐出空気量 吐出空気量 掲載
kPa mmHg L/min ページ
DP0410-X1
DP0410-Y1 -77.3 -580 18 58
DP0410T-Y1 -77.3 -580 34 59
-80 -60 -40 -20 0(kPa) 0 20 40(L/min)
4
Page6
能力別インデックス
液体ポンプ ダイアフラム
型 式 使用圧力範囲 使用圧力範囲 流 量 流 量 自吸力 自吸力 掲載
kPa mL/min kPa ページ
DPE-100 0~100 100 20
DPE-400 0~100 400 40
61
DPE-400BL 0~100 400 40
DPE-800 0~100 800 40
DPE-100BLC 100 10
0~100 63
DPE-200BLC 200 20
0 20 40 60 80 100(kPa) 0 200 400 600 800 (mL/min) 0 10 20 30 40(kPa)
※測定条件:25℃の水
液体ポンプ:バイモルポンプ 圧電ポンプ
吐出圧 流 量 自吸力
型 式 吐出圧 流 量 自吸力 掲載
kPa mL/min kPa ページ
BPS-215i 20 36 3
BPS-235G 20 36 1.5
BPH-214i 18 350 8
BPH-214D 18 350 8
BPH-214E 18 350 8
BPH-214G 17 350 7
BPH-414i 35 500 12
BPH-414D 35 500 12
BPH-414E 35 500 12
65
BPH-414G 32 450 10
BPH-474G 35 400 10
BPH-474P 35 400 10
BPHS-414i 35 700 12
BPHS-414E 35 700 12
BPHS-414G 35 700 12
BPHS-474G 35 500 10
BPHS-474P 35 500 10
BPF-465P 35 400 10
0 10 20 30 40(kPa) 0 100 200 300 400 500 600 700 (mL/min) 0 10 20 30 40(kPa)
※測定条件:AC100V, 60Hz, 25℃の水
液体ポンプ:ユニモルポンプ 圧電ポンプ
吐出圧 流 量 自吸力
型 式 吐出圧 流 量 自吸力 掲載
kPa mL/min kPa ページ
UPSA-112E 15 36 3
67
UPSA-112G 15 36 3
0 10 20 30 40(kPa) 0 100 200 300 400 500 600 700(mL/min) 0 10 20 30 40(kPa)
※測定条件:AC100V, 60Hz, 25℃の水
5
Page7
リニア駆動フリーピストンならではの多くの特長から、
先進多彩のインテリジェント機能をパッケージ。
機器組込み用の圧縮空気源・真空源として多様性を発揮します。
リニア駆動フリーピストンの特長
モータと圧縮部が一体 軽量のピストン
小型・軽量 低振動
モータと圧縮部が一体となったシリン 可動部品をピストンだけにすることで
ダ内を、ピストンだけがダイレクトに往 往復時の「本体への反動(振動)」を
復駆動する画期的なメカニズム。他の 小さくしました。さらに防振ゴム足の
方式に比べて小型・軽量化を実現しま 採用で二次振動も吸収します。
した。
動力の伝達音がない オイルレス構造
低作動音 クリーン
複雑な動力伝達機構を一掃。回転音 摺動部は潤滑性に優れたフッ素樹脂
やベアリング音もなく、低作動音を実 を使用。独自の空気回路が生み出す
現。また、作動音が外部に漏れにくい エアベアリング効果と相まって「オイ
独自の自動冷却システムを採用しま ルレス構造」を実現。吐出される空気
した。 は油分を含みません。
シンプル構造 自己圧力制御機能
低消費電力 過圧防止
動くのはピストンだけ。 圧力が高くなるとピストンストローク
他の駆動方式に比べ、エネルギーロス が自動的に減少し、過圧を防ぎます。
を大幅に低減。だから優れた電気効率 この時、消費電力と電流も減少される
Low で駆動します。 kPa ので、一時的な過負荷による故障や焼
損の心配がありません。
フィルタとピストンの交換だけ 起動が容易
メンテナンスが容易 頻繁なON・OFFに対応
給油不要のオイルレス構造。“可動部品 起動電流が小さく起動速度が早いの
はピストンだけ”と、シンプルなメカニ で、頻繁なON・OFFの繰り返し操作
ズム。過負荷による故障や焼損の心配 にも瞬時に対応。そのうえ、加圧状態
もなく、長期にわたって安定した性能 でのON・OFF操作も可能です。
を発揮します。
理想的なピストンストローク 高いOEM価値
脈動を低減 長寿命
ピストンは負荷の有無にかかわらず、 多くの特長により優れた性能を持つ
電源周波数に同期して作動します。 リニア駆動フリーピストン。最先端の
50Hzでは毎分3,000回、60Hzでは毎 設備や装置に、機器組込み用の圧縮
分3,600回の高速ストロークによっ 空気源・真空源として多様性を発揮し
て、脈動は極めて低減化され、よりス ます。
ムーズかつ一定の動きを実現します。
6
Page8
リニア製品の作動原理と構造
リニア駆動/フリーピストン方式
電磁石による吸引力と、スプリングの反力によってピストンを動かし、圧力を発生させます。
交流波形とシリコンダイオードを利用したAC方式、直流波形とインバーターを利用したDC方式があります。
[交流電源・シリコンダイオードの効果] AC方式
〈構造イメージ〉
電流が シリコンダイオードの特性を
流れる 利用し、ON(電源が流れる) スプリング
とOFF(流れない)を繰り返
す半波整流を作り出します。 吐出口
電流が
流れない
[直流電源・インバーターの効果] DC方式
電磁石
電流が
流れる インバーターの能力で、ON 吸入口
(電源が流れる)とOFF(流れ
電流が ない)を作り出します。 フィルタ ピストン
流れない
ピストン 電磁石
スプリング
ピストン
空気の流れ
電流が流れると磁力が発生して 電流が流れていないと磁力がなくなり、
ピストンを吸引し(引っ張る)、 圧縮されていたスプリングの復元力で
スプリングが圧縮されます。 ピストンが押し戻されます。
電磁駆動/ダイアフラム方式
電磁石と磁石による吸引・反発力によって振動子を往復運動させ、
ダイアフラムを動かすことで圧力を発生させます。
吸入口
〈構造イメージ〉
[交流電源・ダイアフラムの効果] 電磁石
+ 1 1
N 吸入口
極
性 S
- 2 2
エアタンク
吐出口
振動子
・交流電源による極性変化で反発を繰り返し、圧縮・吸引されます。
1 2
ダイアフラム
電磁石
バルブ チャンバー
振動子 空気の流れ
7
Page9
DCポンプ/ダイアフラム方式 DCポンプ/カップシール方式
DCモータによる回転運動をクランクによって往復運動に変 DCモータによる回転運動をクランクによって往復運動に変
換し、コネクティングロッドに取付けたダイアフラムを動か 換し、コネクティングロッドに取付けたカップシールを動か
すことで圧力を発生させます。 すことで圧力を発生させます。
吸入口 吐出口
吸入口 圧縮室 吐出口 圧縮室
(チャンバー) (チャンバー)
クランク
空気の流れ
クランク 空気の流れ ・ピストンの躍動運動に対してシール部外周(カップシール)
がシリンダ内部に柔軟に追従します。
〈構造部品〉 〈構造イメージ〉
シリンダ (共通)
傘型弁 ※モータ軸は偏心した
クランクと繋がっています。
センタープレート
ダイアフラム センタープレート
吸入口
カップシール 吐出口
ダイアフラムプレート
コネクティングロッド
コネクティングロッド DCモータ クランク軸
ダイアフラム方式 カップシール方式 コネクティングロッド
モータ軸
摺動材 カップシールには、弊社製リニアコン
プレッサ・真空ポンプに使用している
ピストン摺動材のノウハウが生かさ 防振ゴム
ピストン れております。
液体ポンプ/ダイアフラム方式 〈脈動吸収機構〉 液体ポンプ/圧電ポンプ 〈圧電素子〉
弾性金属板
①吸引します。 ●バイモルフ振動子 圧電素子 (シム)
②吐出します。流体の一部が脈動吸収室へ押し出される 2枚の圧電素子の内部に弾性
ため、吐出口へ直接的には流れません。 金属板(シム)※を貼り合わせ 縮む
③ポンプ内への周期的な吸引と、吐出のタイミングは同 た構造をしています。 伸びる
時になります。
②と③のプロセスによって、脈動が軽減されます。 縮む
●ユニモルフ振動子
脈動吸収室 1枚の圧電素子と弾性金属板
① ② ③ (シム)※とを貼り合わせた構 圧電素子
造をしています。 弾性金属板(シム)
※弾性金属板(シム) 縮む
吸引 吐出 吸引 吐出 セラミックを貼り付ける構造物。
バイモルフ・ユニモルフとも円状で、 伸びる
電圧印加時はお椀状に変形します。
クランク 〈モータの回転方向〉
吐出 〈構造イメージ〉 吐出口 吸入口
Oリング 傘型弁 ハウジング
Oリング (上板)
0̊ 90̊ 180̊ 270̊ 360̊ 450̊ 540̊ ハウジング
(中板)
〈クランクの角度〉
吸引
バイモルフ 接液シート 弾性体 ハウジング
振動子 モールド (底板)
8
Page10
このカタログを上手に使っていただくために
本カタログは「能力別インデックス」(p.3~p.5)をもとに、最適な機種を選定していただけるよう構成されています。
機種ごとの掲載ページは、仕様、外観および取付寸法図、性能特性図などで構成されています。
仕様については必ず下記の用語解説をご確認の上、機種選定を行ってください。
用語解説
コンプレッサ・真空ポンプの共通事項について
ACシリーズ・VPシリーズ・DAHシリーズ・DVHシリーズ・VCシリーズ・DPシリーズ・リニコン・ブロワ
適 用 流 体:空 気
耐 用 時 間:補修なし(フィルタの保守・点検は除く)で使用し、定格運転において、
吐出空気量が仕様値の80%以下になるまでの作動積算時間。(目安)
※耐用時間(MTTF)と記載の場合、作動開始してから故障するまでの平均作動時間を示しています。
ただし、参考値であり保証値ではありません。お客様のご使用の状態により変わりますので、実機にてご評価の上ご使用ください。
定 格 電 圧:適正に作動する電圧
定 格 周 波 数:適正に作動する周波数 コイル絶縁階級 温度限度※
コイル絶縁階級:電気用品安全法により設定されたコイル温度限度(右表参照) A種 100℃
使 用 電 圧 範 囲:定格電圧の±10% E種 115℃
使 用 環 境 温 度:0~40℃(DP0105は5~50℃) B種 125℃
使 用 環 境 湿 度:30~85%(結露状態を除く) ※温度測定は周囲温度条件30℃となって
使 用 圧 力 範 囲:仕様の条件下で意図した運転をするための圧力の限度の範囲 います。従ってこれ以上の条件で使用す
る場合は、定格時間が短くなりますので
制 御 に つ い て:負荷により力率が変動します。電子部品で制御する場合にはご注意ください。 ご注意ください。
※作動時の力率は0.25~0.4(LAタイプの一部機種とモータタイプを除く) 注)電気用品の認可申請をされる場合には
ご相談ください。
コンプレッサについて
ACシリーズ・DAHシリーズ・VCシリーズ・DPシリーズ・リニコン(LC)・ブロワ
定 格 圧 力:最高の能力(性能・寿命)が引き出せる圧力値 ※50Hz/60Hzで、ほぼ空気量が一致する点
吐 出 空 気 量:定格圧力時の冷機(作動後3分以内)吐出流量
定 格 運 転:定格圧力、定格電圧、定格周波数での運転状態
最 高 圧 力:吐出時の到達圧力(参考)
消 費 電 力:定格圧力で作動している時の入力電力
電 流:定格圧力で作動している時の電流(参考)
定 格 時 間:コイル絶縁階級の温度範囲内で使用できる時間
空 気 量 特 性 図:圧力に対する空気量の特性(参考)
消費電力特性図:圧力に対する消費電力の特性(参考)
保 存 環 境 温 度:-10~60℃
保 存 環 境 湿 度:10~90%(結露状態を除く)
使 用 圧 力 範 囲:仕様の条件下で意図した運転をするための圧力の限度の範囲
真空ポンプについて
VPシリーズ・DVHシリーズ・VCシリーズ・DPシリーズ・リニコン(LV)
到 達 真 空 度:ポンプ吸入口を閉じて作動させた時の真空度(一部専用機種を除く) ※本カタログではゲージ圧を採用
吐 出 空 気 量:真空度0kPaの時の冷機(作動後3分以内)流量
定 格 運 転:到達真空度の半分の真空度、定格電圧、定格周波数での運転状態
消 費 電 力:到達真空度までの範囲での最大入力電力
電 流:到達真空度までの範囲での最大電流(参考)
定 格 時 間:コイル絶縁階級の温度範囲内で使用できる時間
流 量 特 性 図:真空度に対する空気量の特性(参考)
消費電力特性図:真空度に対する消費電力の特性(参考)
排 気 特 性 図:10Lの容器を真空引きした時の真空度に対する時間特性(参考)
DCモータ駆動ポンプについて
DPシリーズ
使 用 圧 力 範 囲:仕様の条件下で意図した運転をするための圧力の限度の範囲 注)閉鎖圧力状態からの再起動は不可
吐 出 空 気 量:圧力0kPaの時の冷機(作動後3分以内)流量
9
Page11
液体ポンプについて ※吸引揚程ゼロの時の測定値で、
吐出圧=全揚程(右図参照)
DPEシリーズ・バイモルポンプ・ユニモルポンプ
適 用 流 体:液体、空気
流 量:ポンプが1分間に吐出する液体(25℃の水)の量
自 吸 力:液体を吸い上げる力・・・25℃の水を10cm吸い上げる力=1kPa※ 吸引揚程
吐 出 圧:液体を加圧する力・・・25℃の水を3m押し出す力=30kPa 圧電ポンプ
注1)本カタログの流量表記は、周波数60Hzにおいて25℃の水を使用した性能です。50Hzでは流量が20%減少します。(バイモルポンプ・ユニモルポンプ)
注2)社内テストにおいて、粘度30mPa・sでは流量が半減しています。潤滑油等の粘性流体は、温度により粘度が大きく変わりますので考慮の上ご使用ください。
注3)閉鎖圧力状態からの再起動は不可。(DPEシリーズ)
各製品の用途
●ACシリーズ・VPシリーズ・DAHシリーズ・DVHシリーズ・VCシリーズ・DPシリーズ・液体ポンプ 機器組込み
●リニコン 可搬式エア源、真空源
●ブロワ 浄化槽、グリストラップ、バブリング
製品の詳しい仕様については、当社ホームページから技術情報を取得していただけます。
また、お客様のニーズに最適な機種選定のお手伝いをさせていただきますので、ご不明な点はお気軽にお問い合わせください。
機種表示とその意味
下記における消費電力と定格圧力・到達真空度の表示は、あくまで大枠な機種選定の指針としてのみご利用ください。
AC 0102 VP 0125
定格圧力 20kPa{0.2kgf/cm2} 到達真空度 -33.3kPa{-250mmHg}
消費電力 10W 消費電力 10W
エアコンプレッサ バキュームポンプ
アイコンの説明
AC駆動ポンプ
空気などの気体を圧縮す 容器の中の空気を吸入し AC駆動 モータと圧縮部の一体構造で、格段の小型・軽量。
る装置です。 真空の度合いを高める装 フリー
ピストン シンプルなメカニズムが長期にわたり安定した性能
Compressor Vacuum 置です。 方式 を発揮します。
コンプレッサ 真空ポンプ
AC駆動 ダイアフラムを利用したコンパクトな構造で、機器
最高圧力50kPa以下 最高圧力50kPa~300kPa ダイアフラム への組込みが容易です。
LOW 方式
pressure Intermediate
低 圧 中 圧 AC駆動ポンプ ブロワ(LAM-150・LAM-200)
2つのピストンで高真空、 1つのモータで2つの圧縮 AC駆動 マグネットとピストンの両方の運動を利用した構造
高流量を発生させます。 マグネット
部を動かします。 ピストン で、高吐出量のブロワに採用されています。
TWIN TWIN HEAD 方式
ツインタイプ ツインヘッドタイプ
DC駆動ポンプ
圧縮室内に液体を吸引・吐 圧電素子を2枚使用する、 (AC駆動フリーピ
出する装置です。 バイモルフ振動子を駆動源 DC駆動 DC駆動 圧縮室のシール部に
フリー ストン方式と同様
Liquid Pump Bimor とした液体ポンプです。 ピストン です。) ダイアフラム ダイアフラムを使用。
液 体 バイモル 方式 方式
圧電素子を1枚使用する、 コンセント、スイッチ、取っ手 DC駆動 圧縮室のシール部にカップシール※ を使用。
ユニモルフ振動子を駆動源 をプラスした可搬式のコン カップシール ※フリーピストン方式に使用されている摺動材を、
方式 皿状に成型したもの。
Unimor とした液体ポンプです。 Linicon プレッサ/真空ポンプです。
ユニモル リニコン
モータ
装置内に空気を供給し、液
体を撹拌する装置です。 ブラシ付き 制御が容易 ブラシ 耐久性が高く、メンテ
Blower D C なブラシ付き レ ス ナンスフリーブラシレ
ブロワ モータ モータ搭載。 DCモータ スモータ搭載。
10
全揚程
吐出揚程
Page12
単位換算表
長 さ
メートル センチメートル インチ フィート ヤード キロメートル マイル メートル法
m cm in ft yd km mile 海里
1 100 39.37 3.281 1.094 1 0.6214 0.5400
0.01 1 0.3937 0.03281 0.01094 1.6093 1 0.8690
0.0254 2.540 1 0.08333 0.02778 1.852 1.151 1
0.3048 30.48 12 1 0.3333
0.9144 91.44 39 3 1
面 積 ※0.03 6452は0.0006452を表します。
平方メートル 平方インチ 平方フィート 平方ヤード 平方キロメートル エーカ 平方マイル ヘクタール
m2 in2 ft2 yd2 km2 acre mile ha
1 1550 10.76 1.196 1 247.1 0.3861 100
※0.03 6452 1 0.02 6944 0.03 7716 0.02 4046 1 0.02 1562 0.04047
0.09290 144 1 0.1111 2.590 640 1 259.0
0.8361 1296 9 1 0.01 2.471 0.02 3861 1
質 量
キログラム グレーン オンス ポンド トン 英トン 米トン
kg gr oz Ib t ton sh ton
1 15432 35.27 2.205 0.001 0.03 9842 0.02 1102
0.04 6480 1 0.02 2286 0.03 1429 0.07 6480 0.07 6328 0.07 7143
0.02835 437.5 1 0.0625 0.04 2835 0.04 2790 0.04 3125
0.4536 7000 16 1 0.03 4536 0.03 4464 0.0005
1000 1.543×107 35274 2205 1 0.9842 1.102
1016 1.568×107 35840 2240 1.016 1 1.12
907.2 1.4×107 32000 2000 0.9072 0.8929 1
力
ニュートン 重量キログラム 重量ポンド パウンダル
N kgf Ibf pdl
1 0.1020 0.2248 7.233
9.807 1 2.205 70.93
4.448 0.4536 1 32.17
0.1383 0.01410 0.03108 1
圧 力
重量キログラム 重量ポンド
キロパスカル 毎平方センチメートル 毎平方インチ 気 圧 水銀柱メートル 水銀柱インチ 水柱メートル 水柱フィート
mH ftH
kPa kgf/cm2 Ibf/in2(PSI) atm mHg 2OinHg 2O
(mAq) (ftAq)
1 0.0102 0.145 0.009869 0.007501 0.2953 0.102 0.3346
98.07 1 14.22 0.9678 0.7356 28.96 10 32.81
6.895 0.07031 1 0.06805 0.05171 2.036 0.7031 2.307
101.3 1.033 14.70 1 0.76 29.92 10.33 33.90
133.3 1.360 19.34 1.316 1 39.37 13.60 44.60
3.386 0.03453 0.4912 0.03342 0.0254 1 0.3453 1.133
9.806 0.1 1.422 0.09678 0.07355 2.896 1 3.281
2.989 0.03048 0.4335 0.02950 0.02242 0.8827 0.3048 1
11
Page13
〈フリーピストン方式 ACシリーズ〉
低圧/中圧コンプレッサシリーズ
低圧コンプレッサ 13 中圧コンプレッサ 18
AC0102/AC0201A/AC0301A/AC0401A/ AC0105/AC0110/AC0207/AC0410A/
AC0602/AC0901/AC0902 AC0610A/AC0910/AC0920-A6
[性能分布図と掲載ページ] コンプレッサ 低圧 中圧
AC0901
80 ●
p.17
70
AC0902
60 p.17
●
50 AC0602
p.16
40 ● AC0401A
● p.15
AC0910
AC0301A
30
● p.23
p.15
AC0610A
AC0201A AC0410A
AC0207
20 ● p.22
p.14 p.21
p.20 ※受注生産
●
AC0102 AC0210 AC0920-A6 AC0920
10 AC0105
p.13 p.20 p.23 p.80
●
p.18 AC0110
● ● ●
● ●
● p.19
●
0 50 100 150 200 250
定格圧力(kPa)
12
吐出空気量(L/min)
Page14
AC駆動 CADデータ
フリー LOW Download
ピストン
方式 Compressor pressure
コンプレッサ 低 圧
MOTOR FREE PISTON SYSTEM
リニアコンプレッサ
AC 0102
空気量と消費電力 仕 様
●空気量特性図 定 格 圧 力 20kPa {0.2kgf/cm2}
吐 出 空 気 量 5L/min
8 定 格 電 圧 AC100V
最 高 圧 力 40kPa {0.4kgf/cm2}
消 費 電 力 15/14W
6
電 流 0.35/0.3A
定 格 時 間 連続
4 50Hz
耐用時間(MTTF) 10,000時間
60Hz 吐 出 口 サ イ ズ φ6mm(外径)ホースニップル
2 定 格 周 波 数 50/60Hz兼用
コイル 絶 縁階 級 E種相当
0
20 40 60 80 100 [kPa] 取 付 寸 法 48(L)×62(W)mm
0.2 0.4 0.6 0.8 1.0[kgf/cm2 ] 本 体 質 量 0.7kg
圧 力 リ ー ド 線 長 さ 200±15mm
●「このカタログを上手に使っていただくために」(P.9)も必ずお読みください。
●消費電力特性図
20 用途例
50Hz
15
10 60Hz
5
血圧計
0
20 40 60 80 100 [kPa]
0.2 0.4 0.6 0.8 1.0[kgf/cm2 ]
圧 力
※特性図は参考値であり、保証値ではありません。 ドリップマシン 内視鏡用胃の膨満エア源
外観および取付寸法図 (mm)
18
φ6
58 OUTLET
アースめねじ M4
φ4.1
62 24.5 48
75 90
13 ■ご使用の前に巻末の「安全上のご注意」および製品に添付の「取扱説明書」をよくお読みのうえ、正しくお使いください。
消費電力 空気量
[W] [L / min]
90
22 10
4
20
Page15
AC駆動 CADデータ
フリー Download
ピストン LOW
方式 Compressor pressure
コンプレッサ 低 圧
MOTOR FREE PISTON SYSTEM
リニアコンプレッサ
AC 0201A
空気量と消費電力 仕 様
●空気量特性図 定 格 圧 力 10kPa {0.1kgf/cm2}
50 吐 出 空 気 量 20L/min
定 格 電 圧 AC100V
40 最 高 圧 力 20kPa {0.2kgf/cm2}
50Hz 消 費 電 力 23/19W
30 電 流 0.7/0.6A
定 格 時 間 連続
20 耐 用 時 間 6,000時間
吐 出 口 サ イ ズ Rc1/4(PT1/4)
10 60Hz 定 格 周 波 数 50/60Hz兼用
コイル 絶 縁階 級 E種相当
0
10 20 30 40 [kPa] 取 付 寸 法 73(L)×88(W)mm
0.1 0.2 0.3 0.4 [kgf/cm2] 本 体 質 量 1.5kg
圧 力 リ ー ド 線 長 さ 200±15mm
●「このカタログを上手に使っていただくために」(P.9)も必ずお読みください。
●消費電力特性図
40
用途例
30
50Hz
20
60Hz
10
0
10 20 30 40 [kPa]
0.1 0.2 0.3 0.4 [kgf/cm2]
圧 力
空気式立座り補助具 床ズレ防止マット
※特性図は参考値であり、保証値ではありません。
外観および取付寸法図 (mm)
90 12
A φ10
25
Rc1/4(PT1/4) IN
OUTLET
矢視A
アースねじ
M4
φ4.1
88 30 73
101 140
■ご使用の前に巻末の「安全上のご注意」および製品に添付の「取扱説明書」をよくお読みのうえ、正しくお使いください。 14
消費電力 空気量
[W] [L / min]
104
22
4
32
39
Page16
AC駆動 CADデータ
フリー LOW Download
ピストン
方式 Compressor pressure
コンプレッサ 低 圧
MOTOR FREE PISTON SYSTEM
リニアコンプレッサ
AC 0301A AC 0401A
空気量と消費電力 仕 様
AC0301A ●空気量特性図 型 式 AC0301A AC0401A
※特性図は参考値 40 60Hz 定 格 圧 力 10kPa {0.1kgf/cm2}
であり、保証値
ではありません。 30 吐 出 空 気 量 28L/mim 35L/mim
20 50Hz 定 格 電 圧 AC100V
最 高 圧 力 30kPa {0.3kgf/cm2} 35kPa {0.35kgf/cm2}
10
消 費 電 力 29/25W 38/35W
0
10 20 30 40 50 60 [kPa]
圧 力 0.1 0.2 0.3 0.4 0.5 0.6[kgf/cm2] 電 流 0.7A 1.0/0.9A
●消費電力特性図 定 格 時 間 連続
50 耐 用 時 間 10,000時間
40 吐 出 口 サ イ ズ Rc1/4(PT1/4)
30 50Hz 定 格 周 波 数 50/60Hz兼用
20 コイル 絶 縁階 級 E種相当
60Hz
10 取 付 寸 法 68(L)×84(W)mm
0 10 20 30 40 50 60 [kPa] 本 体 質 量 1.9kg
0.1 0.2 0.3 0.4 0.5 0.6[kgf/cm2]圧 力 リ ー ド 線 長 さ 200±15mm
AC0401A ●「このカタログを上手に使っていただくために」(P.9)も必ずお読みください。
●空気量特性図
※特性図は参考値 40
であり、保証値
ではありません。 30 用途例
20 50Hz
10 60Hz
0
10 20 30 40 50 60 [kPa]
0.1 0.2 0.3 0.4 0.5 0.6[kgf/cm2]
圧 力
●消費電力特性図
50
40
50Hz
30 養魚の酸素補給装置
20
60Hz
10
0 10 20 30 40 50 60 [kPa]
圧 力 0.1 0.2 0.3 0.4 0.5 0.6[kgf/cm2]
液体の撹拌 空気式立座り補助具
外観および取付寸法図 (mm)
105
AC0301A/AC0401A
Rc1/4(PT1/4)
アースねじ OUTLET
M4
15
φ14
37 φ4.1 33 68 φ15
84 148
104 153
15 ■ご使用の前に巻末の「安全上のご注意」および製品に添付の「取扱説明書」をよくお読みのうえ、正しくお使いください。
消費電力 空気量 消費電力 空気量
[W] [L / min] [W] [L / min]
118
26
8
38
Page17
AC駆動 CADデータ
フリー
ピストン LOW Download
方式 Compressor pressure
コンプレッサ 低 圧
MOTOR FREE PISTON SYSTEM
リニアコンプレッサ
AC 0602
空気量と消費電力 仕 様
●空気量特性図 定 格 圧 力 15kPa {0.15kgf/cm2}
吐 出 空 気 量 40L/min
定 格 電 圧 AC100V
70
最 高 圧 力 35kPa {0.35kgf/cm2}
60 50Hz 消 費 電 力 58/52W
50 電 流 1.5/1.3A
40 60Hz 定 格 時 間 連続
30 耐 用 時 間 10,000時間
吐 出 口 サ イ ズ Rc1/4(PT1/4)
20
定 格 周 波 数 50/60Hz兼用
10 コイル 絶 縁階 級 E種相当
0 取 付 寸 法 68(L)×84(W)mm
10 20 30 40 50 [kPa]
0.1 0.2 0.3 0.4 0.5[kgf/cm2] 本 体 質 量 3.0kg
圧 力 リ ー ド 線 長 さ 265±20mm
●「このカタログを上手に使っていただくために」(P.9)も必ずお読みください。
●消費電力特性図
70 50Hz 用途例
60
50
40 60Hz
30
20
10
0
10 20 30 40 50 [kPa]
0.1 0.2 0.3 0.4 0.5[kgf/cm2]
圧 力
バンドソーの目づまり防止 清浄空気作業室
※特性図は参考値であり、保証値ではありません。
外観および取付寸法図 (mm)
118 φ15
44 26
A φ14
Rc1/4(PT1/4)
アースねじ OUTLET
M4
矢視A
GR.
MEDE IN JAPAN
84 φ4.1 47 68
104 175
■ご使用の前に巻末の「安全上のご注意」および製品に添付の「取扱説明書」をよくお読みのうえ、正しくお使いください。 16
消費電力 空気量
[W] [L / min]
142
138
26
8
46
15
Page18
AC駆動 CADデータ
フリー LOW Download
ピストン
方式 Compressor pressure
コンプレッサ 低 圧
MOTOR FREE PISTON SYSTEM
リニアコンプレッサ
AC 0901 AC 0902
空気量と消費電力 仕 様
AC0901 ●空気量特性図 型 式 AC0901 AC0902
※特性図は参考値 100 定 格 圧 力 10kPa {0.1kgf/cm2} 20kPa {0.2kgf/cm2}
であり、保証値 90
80
ではありません。 70 60Hz 吐 出 空 気 量 80L/min 55L/min
60
50 定 格 電 圧 AC100V
40
30 最 高 圧 力 40kPa {0.4kgf/cm2} 45kPa {0.45kgf/cm2}
20 50Hz
10 消 費 電 力 99/88W 85/75W
0 10 20 30 40 50 [kPa]
0.1 0.2 0.3 0.4 0.5 [kgf/cm2 ] 電 流 2.8/2.6A 2.3/2.1A
圧 力
●消費電力特性図 定 格 時 間 連続
耐 用 時 間 10,000時間
140
120 50Hz 吐 出 口 サ イ ズ Rc3/8(PT3/8)
100 定 格 周 波 数 50/60Hz兼用
80
60 60Hz コイル 絶 縁階 級 E種相当
40
20 取 付 寸 法 102(L)×130(W)mm
0 10 20 30 40 50 [kPa] 本 体 質 量 4.9kg
0.1 0.2 0.3 0.4 0.5 [kgf/cm2 ]
圧 力 リ ー ド 線 長 さ 150±15mm
AC0902 ●「このカタログを上手に使っていただくために」(P.9)も必ずお読みください。
●空気量特性図
※特性図は参考値 80 50Hz
であり、保証値 70
ではありません。 60
50 60Hz
40 用途例
30
20
10
0 10 20 30 40 50 60 [kPa]
0.1 0.2 0.3 0.4 0.5 0.6 [kgf/cm2 ]
圧 力
●消費電力特性図
120 50Hz
100
80
60 60Hz
40
20
0 10 20 30 40 50 60 [kPa]
.2 0.6 [kgf/cm2 ]圧 力 0.1 0 0.3 0.4 0.5 浴槽用エアリフト 液体の圧送
外観および取付寸法図 (mm)
AC0901/AC0902
136
Rc3/8(PT3/8)
OUTLET
アースねじ
M4 15
70
矢視A
A
φ4.1
130 63 102 27
150 224
17 ■ご使用の前に巻末の「安全上のご注意」および製品に添付の「取扱説明書」をよくお読みのうえ、正しくお使いください。
154
42
27 消費電力 空気量 消費電力 空気量
[W] [L / min] [W] [L / min]
8
50
φ14
φ15
Page19
AC駆動 CADデータ
フリー Download
ピストン
方式 Compressor Intermediate
コンプレッサ 中 圧
MOTOR FREE PISTON SYSTEM
リニアコンプレッサ
AC 0105
空気量と消費電力 仕 様
●空気量特性図 定 格 圧 力 50kPa {0.5kgf/cm2}
吐 出 空 気 量 2.5L/min
4
50Hz 定 格 電 圧 AC100V
最 高 圧 力 80kPa {0.8kgf/cm2}
3 消 費 電 力 15/14W
60Hz 電 流 0.35/0.3A
2 定 格 時 間 60分
耐用時間(MTTF) 5,000時間
吐 出 口 サ イ ズ φ6mm(外径)ホースニップル
1
定 格 周 波 数 50/60Hz兼用
コイル 絶 縁階 級 E種相当
0 50 100 [kPa] 取 付 寸 法 48(L)×62(W)mm
0.5 1.0 [kgf/cm2 ] 本 体 質 量 0.7kg
圧 力 リ ー ド 線 長 さ 200±15mm
●「このカタログを上手に使っていただくために」(P.9)も必ずお読みください。
●消費電力特性図
50Hz
15 用途例
10 60Hz
5
0
50 100 [kPa]
0.5 1.0 [kgf/cm2 ] 生理食塩水 コピーマシン 自動販売機
圧 力 スプレ-機 (コピー紙の離脱)
※特性図は参考値であり、保証値ではありません。
外観および取付寸法図 (mm)
18
φ6
58 OUTLET
62 φ4.1 24.5 48
90 アースめねじ M4
75
■ご使用の前に巻末の「安全上のご注意」および製品に添付の「取扱説明書」をよくお読みのうえ、正しくお使いください。 18
消費電力 空気量
[W] [L / min]
90
22 10
4
20
Page20
AC駆動 CADデータ
フリー Download
ピストン
方式 Compressor Intermediate
コンプレッサ 中 圧
MOTOR FREE PISTON SYSTEM
リニアコンプレッサ
AC 0110
空気量と消費電力 仕 様
●空気量特性図 定 格 圧 力 100kPa {1.0kgf/cm2}
4 吐 出 空 気 量 0.8L/min
定 格 電 圧 AC100V
最 高 圧 力 120kPa {1.2kgf/cm2}
3
60Hz 消 費 電 力 15/12W
電 流 0.35/0.3A
2 定 格 時 間 30分
耐用時間(MTTF) 4,000時間
50Hz 吐 出 口 サ イ ズ φ4.7mm(外径)ホースニップル
1
定 格 周 波 数 50/60Hz兼用
コイル 絶 縁階 級 E種相当
0
50 100 150 [kPa] 取 付 寸 法 48(L)×62(W)mm
0.5 1.0 1.5 [kgf/cm2 ] 本 体 質 量 0.7kg
圧 力 リ ー ド 線 長 さ 200±15mm
●「このカタログを上手に使っていただくために」(P.9)も必ずお読みください。
●消費電力特性図
50Hz
15 用途例
10 60Hz
5
0
50 100 150 [kPa]
0.5 1.0 1.5 [kgf/cm2 ] 生理食塩水 コピーマシン 自動販売機
圧 力 スプレ-機 (コピー紙の離脱)
※特性図は参考値であり、保証値ではありません。
外観および取付寸法図 (mm)
58
OUTLET
φ4.1 7 7
24.5 48
62 アースめねじ M4
90
75
19 ■ご使用の前に巻末の「安全上のご注意」および製品に添付の「取扱説明書」をよくお読みのうえ、正しくお使いください。
消費電力 空気量
[W] [L / min]
80
22
4
(39.5)
φ4.7
11.5
20
