電磁弁丸形１２６シリーズ

Page 1:電磁弁選定のめやす1．各シリーズの空気流量（2、3ポート）2．各シリーズの適応シリンダ内径（4、5ポート）KSB5731Z空 気 流 量 R/min（ANR）電磁弁シリーズ06212625037550175010001250200 300 400 1000 2000 3000 10000 2000017037010004700930018600供給圧力 0.5MPa大気開放時供給圧力 0.5MPa大気開放時電磁弁2（A）1（P）●適応シリンダ早見表●各シリーズのシリンダ速度1．グラフの 部分は、通常使用される範囲を示しています。 （シリンダ速度300〜600mm/s）2．このグラフは、供給圧力0.5MPa、負荷率0での測定結果ですが、0.4〜0.7MPa、負荷率30％位までなら、ほぼ同じです。3．一般的には、必要シリンダ速度の50％位の余裕を見てバルブを選び、スピードコントローラで速度を落として使います。右のグラフは、供給圧力0.5MPa、負荷率30％以内で、シリンダを作動させたときの最大速度を表したものです。注）1ストロークの所要時間を求めるときには、「作動遅れ時間」と「クッション部分の時間」を考慮してください。KSB5732Zシ リ ン ダ 内 径電磁弁シリーズ06212525025437550175010001250φ20 25･30 40 50 63 80 100 125 140 180 200シリンダ速度を あまり要求 しない時に使う範囲 （シリンダ速度 200∼300mm/s以下 50mm/s以上）シリンダの高速作動を要求する時に使う範囲（シリンダ速度500∼600mm/s以上）KSC5734Z200180160140120100806040φ20100 200 300 400 500 600 700 800 900 1000シリーズ375501シリーズ250254125シリーズ062シリーズシ リ ン ダ 速 度 mm/sシリンダ内径mmKSB5733Z電磁弁1（P）シリンダシリンダ速度＜グラフの見方＞例えば、φ80のシリンダを254シリーズの電磁弁で作動させると、約500mm/sの速度が得られます。12362014_10

Page 2:基本構造と特長KSB5741Z①シリコン整流子②ソレノイド鉄心可動子ストローク0.56mm3（R）1（P） 2（A）③可動子バネ④ソレノイド⑤可動子⑥ポペット軸セットねじ⑦ポペット軸⑧ポペット⑨ピストンパッキン⑩主弁ピストン⑪本体⑫主軸穴⑬主軸⑭主弁ポペット⑮主軸バネ⑯本体キャップ●コンパクトで軽い。ポベット構造の、独特なコンパクト設計です。本体は、軽いアルミ合金製です。●給油の必要がない。摺動部分がほとんどないので、一部の機種を除いて給油の必要はありません。したがって給油不完全によるカジリなどのトラブルがなくなります。また場合によっては、給油するための経費が不要となります。●固着がない。バルブ内部に異物が入ったり、長時間使用しない時など、主弁が固着（スティック）することがありますが、ポペット形の丸形電磁弁には、その心配は全くありません。●取付姿勢は自由。取付姿勢を、垂直または、水平にしないと、作動に支障をきたすものがありますが、丸形電磁弁は、上下、左右いずれの向きでも支障がありません。●図は、間接作動3ポート、常時閉、シングルソレノイド、形式501E1 ●電流が小さい。●焼損事故がない。ソレノイドは、独特な方法を採用し、可動子のストロークもわずか0.56mmと、非常に小さいので電流が少なくなっています。また、交流用は、シリコン整流子を使用して半波整流していますので非常に安定した動作をします。また、インラッシュカレントがありませんので、電気機器の容量を小さくすることができ、高頻度作動でも発熱が少なくてすみます。可動子が作動しないような異常状態でも、コイルが焼損することはありません。●ソレノイドの断線、破損事故がない。コイルは、樹脂で、モールドしてありますから、耐熱、耐寒、耐湿、耐振動性が高く、断線事故がありません。また、鉄心は、積層板でなく、単体削り出しですから、熱や衝撃など、機械的な力に強く、長時間、変形や破損がありません。●電圧の種類が多く、各機種共通。（防爆用を除く）標準仕様はAC100Vと200Vですが、別表の通りその他の電圧も多く用意しています。そしてそれらの多くは各機種共通ですから互換性があり、品質管理がゆき届き、品質が安定しています。ソレノイドは直流用も含めて、すべて同一形状、同一寸法です。●寿命がきわめて長い。摺動部分がほとんどないことと、主弁に使用されている合成ゴムが、大きな容量を持ち、弾性を活かせる設計になっていますので、磨耗、破損の心配がありません。したがって、寿命は極めて長く、一般的な使用方法では極く一部の機種を除いて1000万回以上の作動に耐えます。●高頻度作動に耐える。ポペットおよび主弁部分の質量が小さく、ストロークも短いため、慣性力が小さく、また合成ゴムの弾性で衝撃力が吸収されるので、連続高頻度作動にも十分耐えます。●流体中の異物による洩れがない。流体注の異物は、しばしば洩れの原因となりますが、丸形電磁弁は、少々の異物ならそのひずみをゴムが吸収してしまいますから洩れが発生しません。KSB5742半波整流ソレノイド（コガネイ）異常時でも同じ波形で、焼損事故が起きない。交流ソレノイド（一般）電流電流起動電流 起動電流励磁電流 励磁電流異常時の電流波形時間 時間KSB5743Zコガネイソレノイド 一般の積層鉄心を使ったソレノイド積層鉄心コイル鉄心（単体削り出し）エポキシ樹脂 コイルの周囲を完全に（ホールドしている ）コイルKSB5745Z一般のスプール構造のシールの動きカジリ取付方向自由一般のスプール構造のバルブ取付方向によっては、スプールが移動するおそれがある。KSB5746Z異物によるひずみを吸収しこれを取除いた時の復元性もある。KSB5744Zソレノイドソレノイドは各シリーズ共通12372014_10

Page 3:ソレノイドの種類と作動原理（図は直動の062シリーズ3ポート弁ですが、ソレノイド部分の基本構造は、4ポート弁も、間接作動弁のパイロット部分も同じです。）シングルソレノイド形・常時閉（E1形・NC）表示記号KSB5751Z1（P）3（R）2（A）表示記号KSB5752Z通電時非通電時1（P）3（R） 3（R） 1（P）2（A）2（A）可動子可動子ばねソレノイドポペットシングルソレノイド形・常時開（E1形・NO）表示記号KSB5753Z1（P）3（R）2（A）表示記号KSB5754Z通電時非通電時1（P）3（R） 3（R） 1（P）2（A）2（A）ソレノイド可動子ばね可動子ポペットキープソレノイド形（SE2形）表示記号ダブルソレノイド形（E2形）表示記号KSB5755Z1（P）3（R）SR2（A）表示記号KSB5756ZR-Cに通電時（瞬間または連続）S-Cに通電時（瞬間または連続）1（P）3（R）RCSRCS3（R） 1（P）2（A）2（A）可動子可動子ばねソレノイドポペットKSB5757Z1（P）3（R）2（A）S2S1表示記号KSB5758ZソレノイドS1に通電時（連続通電）ソレノイドS2に通電時（連続通電）1（P）3（R） 3（R） 1（P）2（A）2（A）ソレノイドS1ソレノイドS2ポペット1. 非通電時には、1（P）から入った空気は1（P）のポペットによって止められており、2（A）は3（R）に通じています。2. 通電すると、1（P）側のポペットが開き、3（R）側のポペットが閉じるので、空気は、1（P）から2（A）へ流れます。3. 通電をやめると、可動子ばねにより、可動子が下に押し下げられ、非通電時の状態になります。1. 非通電時には、1（P）から入った空気は2（A）側に流れ、3（R）側は閉じています。2. 通電すると、1（P）側のポペットは閉じ、3（R）側のポペットが開くので、2（A）から3（R）へ流れます。3. 通電をやめると、可動子ばねにより、可動子が上に押し上げられ、非通電時の状態になります。1. R-C端子通電状態では、1（P）から入った空気は1（P）側のポペットによって止められており、2（A）は3（R）に通じています。2. S-C端子に通電すると、1（P）側のポペットが開き、3（R）側のポペットが閉じるので、空気は、1（P）から2（A）へ流れます。3. S-C端子への通電をやめても、強い残留磁気により、そのままの状態を保ちます。4. R-C端子に通電すると、残留磁気は消滅し、可動子ばねにより、可動子が下に押し下げられます。詳細は1240〜1241ページをごらんください。1. 下側のソレノイドS1に通電された状態では、1（P）から入った空気は、1（P）側のポペットで止められており、2（A）は3（R）に通じています。この状態は、1（P）側のポペットに作用している空気圧により、より強く保たれています。2. 上側のソレノイドS2に通電すると、1（P）側のポペットが開き、3（R）側のポペットが閉じるので、空気は、1（P）から2（A）へ流れます。この状態は、3（R）側のポペットに作用している空気圧により、より強く保たれます。12382014_10

Page 4:電圧の種類と電流値シングルソレノイド（E1）ダブルソレノイド（E2）形 電流mA 定格電圧V 50Hz 60Hz 230※1 63 55 220※1 58 72 白、黒 200 70 65 AC 115※1 130 110 110※1 120 160 黄、黒 100 140 130 48※1 410 370赤、黒 24※1 930 830 200※2 48 白、黒 110※2 80黄、黒 100※2 90 DC 48※2 190 24 400赤、黒 12※2 750 6※2 1500注）１．※1印については、周波数をご指定のうえ最寄りの弊社営業所へ納期をお問い合わせください。注）２．※2については、最寄りの弊社営業所へ納期をお問い合わせください。注）３．この表は3ポジション電磁弁253,503,753形についても適用されます。注）４．防爆電磁弁の場合は、1291ページをごらんください。注）５．復帰電流は、定格電圧により異なりますが、20〜2mAです。キープソレノイド（SE2）形 電流mA 定格電圧V 50Hz 60HzAC 200 80 70 白、黒、赤 100 180 160 黄、黒、赤結線要領シングルソレノイド（E1）形●バルブ2個以上を並列結線するときは、AC用の場合は、黒色線を共通結線してください。AC用の黒色線には、整流子が接続されています。なお、DC用には、整流子がついていませんので、結線の方向性はありません。KSA5761Z黒色線整流子キープソレノイド（SE2）形●2,3ポート弁の場合、図のS1側（セット側）に通電すると、バルブは開き、S2側（リセット側）に通電すると閉じます。 4,5ポート弁の場合、S1側に通電すると、4（A）ポートが開き、S2側に通電すると、2（B）ポートが開きます。●バルブ2個以上の並列結線や、ほかの誘導負荷との結線要領については、1240ページをごらんください。●動作に必要な最小励磁時間は50msです。KSB5762ZS1 S2ターミナル内部S C RKSA5763ZS1S2グロメットS（黒色）C（黄色、または白色）R（赤色）ダブルソレノイド（E2）形（連続通電保持形）●バルブ2個以上を並列結線するときは、AC用の場合は、黒色線を共通結線してください。AC用の黒色線には、整流子が接続されています。なお、DC用には、整流子がついていませんので、結線の方向性はありません。●このバルブには、上下に2個のソレノイドが内蔵されてあり、ビニールテープで色分けしてあります。 2,3ポート弁の場合は、赤色テープ側（ターミナル付の場合は、図のS2側）に通電すると、バルブは開き、テープのない側（ターミナル付の場合は、図のS1側）に通電すると、バルブは閉じます。 4,5ポート弁の場合は、赤色テープ側（ターミナル付の場合は、図のS2側）に通電すると、4（A）ポートが開き、テープのない側（ターミナル付の場合は、図のS1側）に通電すると、2（B）ポートが開きます。黒色線黒色線整流子赤色テープS1ターミナル内部S2リード線の色 別リード線の色 別起動電波と励磁電流はほとんど同じで、この値以内です。 ）（ 起動電流と励磁電流はほとんど同じで、この値以内です。（ ）12392014_10

Page 5:キープソレノイドの説明特長一般の自己保持形電磁弁は、2個のソレノイドを使用していますが、このキープソレノイド形は、1個のソレノイドで、同じ働きをさせるようにしたものです。ON,OFFともに、瞬間通電するだけでよく、その位置を確実に保持します。保持は強力で、どの方向にも優れた耐振動性、耐衝撃性を持っています。耐振動は107.9m/s2以上、耐衝撃は、直動形で294.2〜392.3m/s2、間接作動形で980.7m/s2以上あります。（一般の電気用マイクロスイッチの耐衝撃は294.2m/s2位、リレーは49.0〜196.1m/s2位です。）なお、連続通電しても焼損するおそれは全くありません。また、間違って、セット信号とリセット信号の両信号が入っても、焼損することはありません。構造と作動 図は直動形（間接作動弁の場合はパイロット部分）を示しています。リセット信号による作動図2でOFF信号をR-C（リセット側）端子に通電（0.05sec以上）しますと、抵抗で弱められた電流がセット方向と逆向きに流れ、残留磁気を一瞬にして打ち消し、スプリングで可動子は復帰します。したがって、この電磁弁をON,OFFさせるためにはS-CとR-Cに交互に瞬間通電すればよいわけです。図2セット信号による作動図1でON信号をS-C（セット側）端子に通電（0.05sec以上）しますと、ソレノイドは半波整流で励磁され、可動子を吸引します。（このとき電流の流れ方向と磁極は図の通りです）そしてON信号を切っても可動子は残留磁気によりその位置を保持します。図1結線要領●2個以上のバルブを同時作動させる場合ON,OFFの作動が反対になるものがあるときは、左側の図のように、S端子とR端子を別の接点に接続してください。S端子およびR端子がそれぞれ同相に接続される場合は、何個でも並列に接続してかまいません。＜理由＞A-1接点をONすると、バルブ1のR-Cとバルブ2のS-Cに電流が流れ、それぞれ正常に作動します。しかし、C側が正極（＋）になっていると、点線のように電流が流れ、バルブ2にセット信号を入れたにもかかわらず、リセットしたりバイブレーション（振動）を発生したりします。 正しい結線 誤った結線●ネオンランプを使用する場合図のように、整流子を入れR（リセット）側にサージアブソーバを入れてください。整流子は、耐電圧が、電源電圧の3倍位のものをご使用ください。整流子を入れなかったり、向きを間違えると、セット信号を入れたとき、両方のネオンランプが点灯します。●SE2形以外の誘導負荷を並列に接続する場合図のように別の接点に接続してください。＜理由＞A-1接点をON,OFFした場合には正常に作動します。しかし、A-2接点をONしたときに誘導負荷側に、点線のように電流が流れて、リセット側の電流が不足し、リセットできないことがあります。 正しい結線 誤った結線KSB5771Z整流子S（セット）R（リセット）C（コモン）ONソレノイド可動子ARNNNS SSP抵抗吸引KSB5772Z整流子S（セット）R（リセット）C（コモン）ONAR P抵抗離脱KSB5773ZC C Cバルブ2バルブ3バルブ1A-1A-2R S S SR（＋）CCバルブ1A-1A-2R S SRRバルブ2KSB5773ZC C Cバルブ2バルブ3バルブ1A-1A-2R S S SR（＋）CCバルブ1A-1A-2R S SRRバルブ2（＋）C CバルブバルブA-1A-2A-1A-2S SR R誘導負荷誘導負荷（＋）C CバルブバルブA-1A-2A-1A-2S SR R誘導負荷誘導負荷KS5774ZCバルブ整流子サージアブソーバSRネオンランプ（リセット表示）ネオンランプ（セット表示）12402014_10

Page 6:取扱上の注意（キープソレノイド）1．キープソレノイド形バルブは、漏れ電流のある無接点リレーでは使えませんので、ご注意ください。使えない理由は、ソレノイドのリセット電流が極めて小さいため、セットした後、リレーの漏れ電流によりリセットしてしまうからです。2．セット、リセット信号を同時通電するとバイブレーション（振動）を起こしますのでご注意ください。3．通常の使用方法、使用場所なら全く問題ありませんが、著しい振動のある場所や、高い磁場のある所での使用は避けてください。4．直動形の場合は空気源の有無に関係なくONまたはOFF状態を保持していますが、間接作動形の場合は、空気源がなくなると主弁部分がOFF状態になりますのでご注意ください。5．手動ボタンは、指先で押して操作します。なおON状態にセットされている場合は、手動操作できません。試運転などでの操作は一旦リセット信号で消磁した後リセット信号をOFFしてから行なってください。警 告注 意お願いその他水のかかる場所や、ゴミの多い場所では、カバーなどで保護してください。また、Rポートに、マフラなどをつけてゴミの浸入を防いでください。水、ゴミにより、短期間の機能停止、急激な性能低下もしくは寿命の低下を招きます。1. 空気は、劣化したコンプレッサ油などを含まない清浄なものを使い、電磁弁の近くにフィルタをつけてドレンやゴミを除いてください。2. 供給側の配管口径は、電磁弁の有効断面積と同等以上としてください。3. 間接作動弁を使うときは、圧力源との間にストップ弁を設けてください。圧力源が、最低使用圧力以上になってからストップ弁をあけるようにしないと、間接作動弁がニュートラル状態になることがあります。 （250シリーズ以上の電磁弁はすべて間接作動弁です）。4. 2個以上の交流用電磁弁を同一電源に結線する場合は、リード線の色を揃えてください。5. AC用は整流子が接続されているため、ゼロクロス機能のついた無接点リレー（SSR）では、ONしない場合があります。このため、無接点リレーの定格と使用上の注意を確認のうえ、使用してください。カタログ中、推奨使用油の「タービン油1種（ISO VG32）」の1種は「無添加」を、VG32は「粘度」を表わしています。従来の「タービン油＃90」の表示がかわりました。1. バルブを制御盤内に取り付けたり、通電時間が長い場合には、バルブの周囲温度が常に仕様の温度範囲になるよう放熱対策を行なってください。また長時間の連続通電を行なう場合は、最寄りの弊社営業所へご確認ください。2. 製品の配線、配管は「カタログ」等で確認しながら正しく行なってください。誤った配線、配管をしますとアクチュエータ等の異常作動の原因になります。3. 大容量の誘導負荷と同一電源で使用すると、電磁弁のシリコン整流子がサージ電圧で破損する場合があります。別電源とするか、サージアブソーバなどを取り付けて保護してください。また、サージ対策済のソレノイドもありますので最寄りの弊社営業所へお問い合わせください。安全上のご注意（電磁弁丸形シリーズ・防爆電磁弁）ご使用になる前に総合パーソナルカタログ前付の「安全上のご注意」と併せて必ずお読みください。12412014_10

Page 7: キープソレノイド（SE2） ダブルソレノイド（E2）手動ボタンの構造構 造操作方法ボタンを指先で押すとONし、離すとOFFします。ボタンをドライバで押すとONし、離すとOFFします。押して90゜回す（外側の溝と合わす）とロックすることができます。操作後は、必ずロックを解除しておいてください。構 造操作方法ボタンを指先で押すとONし、離すとOFFします。なお、ON状態にセットされている場合は手動操作はできません。試運転などの操作は、OFF状態にリセットしてから行なってください。●注意次のような操作をすると、ON状態のままとなり、手動ボタンでOFFすることができなくなります。 1.手動ボタンでONした状態でリセット電圧またはセット電圧をかけた時。 2.リセット電圧またはセット電圧をかけた状態で手動ボタンを操作した時。このような状態になったときには、セット電圧を1度かけた後リセット電圧をかけると手動操作可能状態に戻ります。キャップを外し、ボタンを指先で引くとONし、押すとOFFします。ボタンのロック機構はありませんが、空気圧により保持力がはたらきます。062E2、062－4E2は0.6MPa以上の空気圧力を印加してください。注）3ポジション電磁弁の手動ボタンはシングルソレノイド常時開（E1・NO）用と同じ構造です。 シングルソレノイド（E1） ノンロック形 ロック形 常時閉（NC） 常時開（NO） 常時閉（NC） 常時開（NO）KSB5791Zφ301616φ30KSB5791Zφ301616φ30KSB5726.526.5φ30φ30KSB526.526.5φ30φ30KSB5793Zφ3016KSB5794Zφ302112422014_10

Page 8:調整手順1．ナット Aをサポートにねじ込みます。ナット Aを、カムに接触するまでねじ込み、その位置から逆に1/2〜1回転戻してください。1/2〜1回転戻した状態でカムに遊びがあることを確認してください。2．ベースのマイナス溝とナットA の切欠きを合わせます。切欠きが合わなかった場合はナット Aを戻して合わせます。3．ナット B でロックします。合わせた溝にマイナスドライバを差し込んで回り止めをした状態でロックします。必要以上に強く締付けないでください。調整手順ナット A , B の調整手順は、ノンロック形と同じです。1．ボタンのマイナス溝と調整ねじのマイナス溝と合わせ、マイナスドライバでボタンと調整ねじを同時にねじ込んでいきます。ねじ込んでいくと直動弁の場合はRポートから、また間接作動弁の場合はPRポートからエア洩れが始まります。さらにねじ込んでエア洩れが止まるまでねじ込みます。2．エア洩れが止まる位置からさらに10゜ねじ込みます。必要以上に多くねじ込まないでください。3．ナット Cで調整ねじをロックします。マイナスドライバを差し込んだ状態で行ないます。手動ボタンの取付と調整要領注：カムは黒色マークのある側を下にします。（ ） ノンロック形 ロック形マイナス溝切欠きマイナスドライバカム（注）ベースサポートナット B○ナット A○KSB5801ZKSB5802Z調整ねじボタンマイナスドライバナット B○ナット A○ナット C○12432014_10

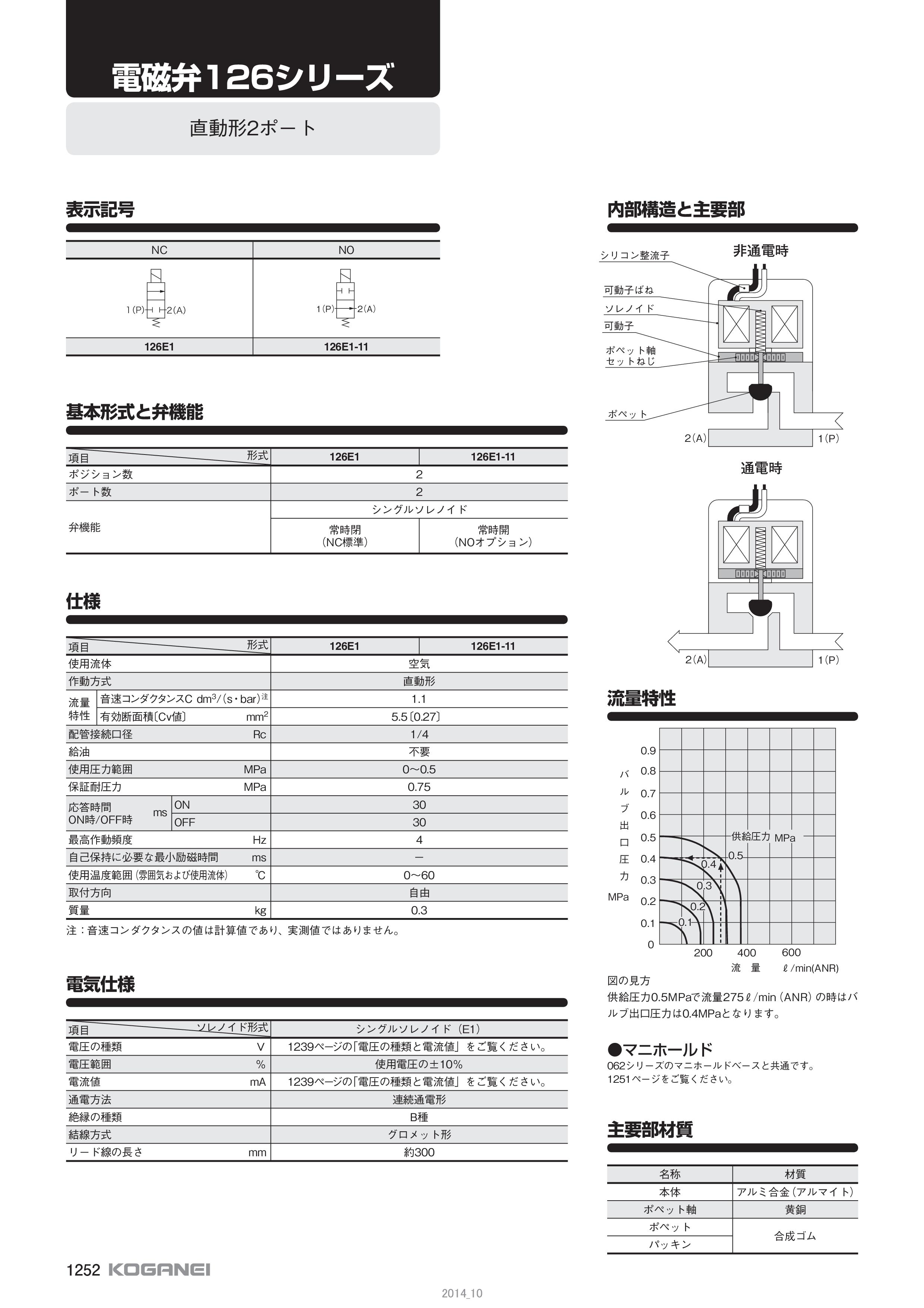

Page 9:直動形2ポート電磁弁126シリーズ表示記号 内部構造と主要部流量特性主要部材質基本形式と弁機能仕様電気仕様 図の見方供給圧力0.5MPaで流量275R/min（ANR）の時はバルブ出口圧力は0.4MPaとなります。●マニホールド062シリーズのマニホールドベースと共通です。1251ページをご覧ください。NOポジション数ポート数弁機能22シングルソレノイド常時閉（NC標準）常時開（NOオプション）126E1 126E1-11形式項目形式項目 126E1 126E1-11使用流体作動方式 音速コンダクタンスC dm3/（s・bar）注 有効断面積〔Cv値〕 mm2配管接続口径 Rc給油使用圧力範囲 MPa保証耐圧力 MPa最高作動頻度 Hz自己保持に必要な最小励磁時間 ms使用温度範囲（雰囲気および使用流体） ℃取付方向質量 kg応答時間ON時/OFF時 msONOFF空気直動形1.15.5〔0.27〕1/4不要0〜0.50.7530304−0〜60自由0.3ソレノイド形式項目電圧の種類 %電圧範囲 ％電流値 mA通電方法絶縁の種類結線方式リード線の長さ mm名称本体ポペット軸ポペットパッキン材質アルミ合金（アルマイト）黄銅合成ゴムNC126E1 126E1-11シングルソレノイド（E1）1239ページの「電圧の種類と電流値」をご覧ください。使用電圧の±10％1239ページの「電圧の種類と電流値」をご覧ください。連続通電形B種グロメット形約300KSB5891Z1（P） 2（A）KSB5892Z1（P） 2（A）KSB5893Zシリコン整流子可動子ばねソレノイド可動子ポペット軸セットねじポペット2（A） 1（P）2（A） 1（P）非通電時通電時KSC5894Zバルブ出口圧力MPa供給圧力 MPa0.50.40.30.20.1流 量 R/min(ANR)0.70.80.90.60.50.40.30.20.10200 400 600注：音速コンダクタンスの値は計算値であり、実測値ではありません。流量特性12522014_10

Page 10:注文記号その他の電圧は1239ページをご覧ください。注：記号は数字の小さい順に、次にアルファベットを記入してください。例 126E1-21-AC100V記号無記入11弁機能仕様記号結線方式無記入37T仕様 記号電圧仕様取付ベース付記号オプション21仕様NC（常時閉）NO（常時開）グロメットコンジットターミナルボックス付AC100VAC200VDC24VAC100V 50/60HZAC200V 50/60HZDC24V126E1− − − − シリーズシングルソレノイド弁機能結線方式オプション電 圧12532014_10

Page 11:●標準形 126E1●コンジットカバー付 126E1-37●ターミナルボックス付 126E1-TKSA5911Z1（P）φ4217.5リード線、約300mm2-Rc1/4取付ベース（注文記号：-21）1（P）1.29.5873812（A）2-M5×0.8深さ9取付ねじ穴4-φ5.5取付穴2250642250642（A） 1（P）KSA5912.eps2（A）φ424667φ2649.5リード線、約300mmコンジット配管口 G1/2取付ベース（注文記号：-21）1（P）1.29.5873812（A）2-M5×0.8深さ9取付ねじ穴4-φ5.5取付穴2250642250642（A）1（P）2（A）φ428812064100817.5配管口φ22取付ベース（注文記号：-21）1（P）1.29.52（A）2-M5×0.8深さ9取付ねじ穴4-φ5.5取付穴2250642250642（A）1（P）2-Rc1/4ターミナル内部 4354※結線要領については 1239ページ参照。寸法図（mm）12542014_10
