ハイサイクル電磁弁

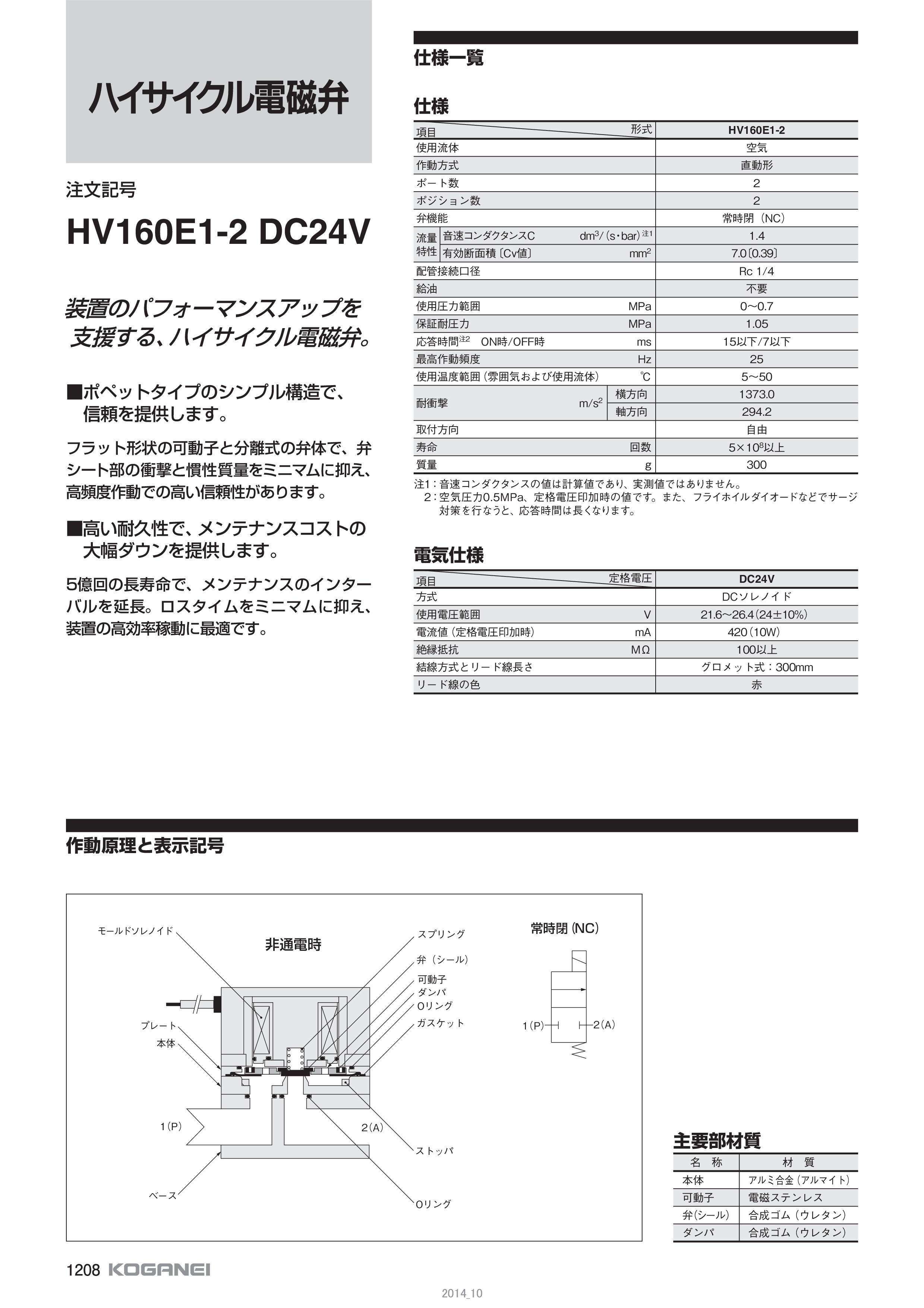

Page 1:本体 アルミ合金（アルマイト）弁（シール） 合成ゴム（ウレタン）可動子 電磁ステンレスダンパ 合成ゴム（ウレタン）使用電圧範囲 V 21.6〜26.4（24±10%）絶縁抵抗 MΩ 100以上リード線の色 赤作動方式 直動形ポジション数 2有効断面積〔Cv値〕 mm2音速コンダクタンスC dm3/（s・bar）注1流量特性 7.0〔0.39〕1.4給油 不要保証耐圧力 MPa 1.05最高作動頻度 Hz 25耐衝撃 m/s2横方向 1373.0軸方向 294.2寿命 回数 5×108以上使用流体 空気ポート数 2弁機能 常時閉（NC）配管接続口径 Rc 1/4使用圧力範囲 MPa 0〜0.7応答時間注2 ON時/OFF時 ms 15以下/7以下使用温度範囲（雰囲気および使用流体） ℃ 5〜50取付方向 自由質量 g 300項目 形式 HV160E1-2仕様注1：音速コンダクタンスの値は計算値であり、実測値ではありません。 2：空気圧力0.5MPa、定格電圧印加時の値です。また、フライホイルダイオードなどでサージ対策を行なうと、応答時間は長くなります。仕様一覧方式 DCソレノイド電流値（定格電圧印加時） mA 420（10W）結線方式とリード線長さ グロメット式：300mm項目 定格電圧 DC24V電気仕様注文記号HV160E1-2 DC24V装置のパフォーマンスアップを支援する、ハイサイクル電磁弁。■ポペットタイプのシンプル構造で、 信頼を提供します。フラット形状の可動子と分離式の弁体で、弁シート部の衝撃と慣性質量をミニマムに抑え、高頻度作動での高い信頼性があります。■高い耐久性で、メンテナンスコストの 大幅ダウンを提供します。5億回の長寿命で、メンテナンスのインターバルを延長。ロスタイムをミニマムに抑え、装置の高効率稼動に最適です。作動原理と表示記号主要部材質名 称 材 質KSB5692Z非通電時モールドソレノイドプレート本体1（P） 2（A）ベースストッパOリングOリングスプリング弁（シール）可動子ダンパガスケットKSA5691Z1（P） 2（A）常時閉（NC）12082014_10

Page 2:ソレノイドリード線赤色寸法図（mm）取扱い要領と注意事項流量特性ソレノイドMARK-Aバルブの交換MARK-W内部回路通電時間ハイサイクル電磁弁は、ソレノイドおよびバルブ本体をベース（配管部）から分離できる構造となっていますので、配管を外さずに容易にバルブの交換ができます。バルブ上面の4本の止めねじをゆるめて、ソレノイドおよびバルブ本体をベースから取り外してください。ハイサイクル電磁弁は、通電時間が長いと性能低下や機能停止を招く場合があります。連続通電の時間は、30秒以内で使用してください。また、デューティ比（ON時間／OFF時間）は1以下での作動としてください。尚、上記制約を超えた通電時間で使用したい場合は、最寄りの弊社営業所へご相談ください。バルブ本体の分解はしないでください。注交換用バルブ本体（ソレノイド含む）のみの注文記号は、HV160E1-2-Mです。KSB5701ZKSA5701ZZ401（P）2-Rc1/45410約300 48102（A）38304-M5×0.8 深さ6取付ねじ穴KSC5702Z供給圧力（MPa）0.70.60.50.40.30.20.1流量 R/min(ANR)バルブ出口圧力0.70.60.50.40.30.20.10200 400 600 800MPa12092014_10
