株式会社仲久　製品カタログ（LED パターンプロジェクター・紫外線LEDエリア照射機）

Machine Vision Illumination

FlatPower®シリーズ 2013年国際画像機器展参考出展 LEDパターンプロジェクター/KLP-35 F マウントレンズが取り付け可能。 ※写真は参考出展用試作機です。今後細部変更になる場合があります。 構造化光、光切断法など、パターン投影用途に利用できる LED光源です。 パターンの投影には高解像力レンズを使用しております。 ワークへ、パターン を投映。 山形の起伏が連なったワーク。 上記のチャートを投映。 パターンを投映したワーク。 内部のパターンチャートを変更するこ とにより。 様々なパタ―ンを投映することが可能です。 ド ットパターン ラインパターン クロスパターン 光源には長寿命な LEDを使用しております。 （２０Wクラス LED チップを 1ヶ使用しています。）

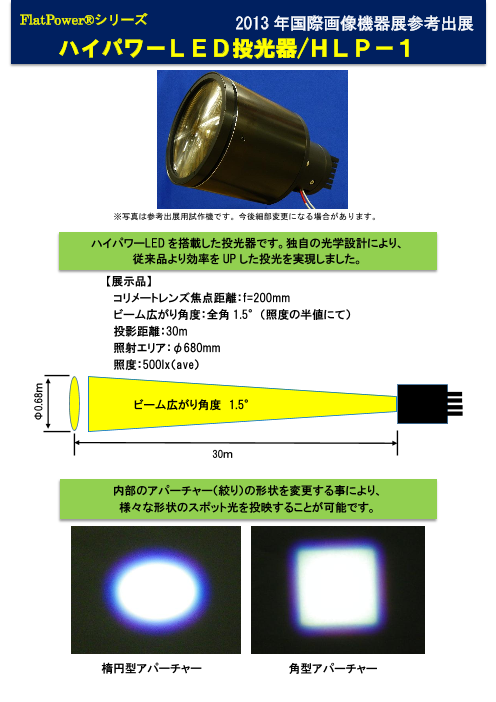

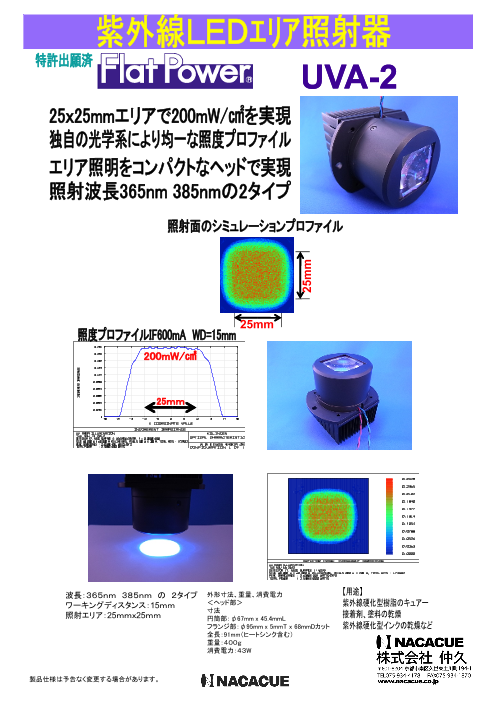

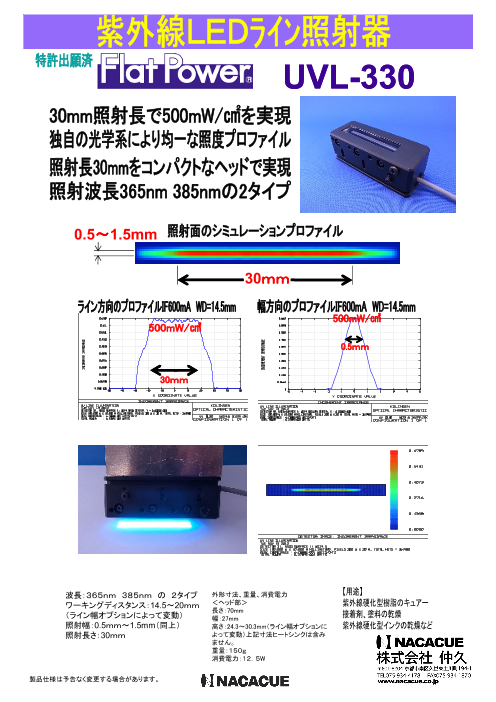

UVA-2 25mm 波長：３６５ｎｍ ３８５ｎｍ の ２タイプ 外形寸法、重量、消費電力 ワーキングディスタンス：15ｍｍ ＜ヘッド部＞ 寸法 照射エリア：25ｍｍｘ25ｍｍ 円筒部：φ67mm x 45.4mmL フランジ部：φ95mm x 5mmT x 68mmDカット 全長：91mm（ヒートシンク含む） 重量：４００ｇ 消費電力：４３W 製品仕様は予告なく変更する場合があります。 25mm

照射エリア φ 20ｍｍ ヘッド部 WD（ワーキングディスタンス） 78ｍｍ（ヒートシンク含む） １００ｍｍ ＜光学仕様＞ 焦点距離：70mm Fナンバー：3.5 テレセントリシティー：≦0.5° 照射スポット径：φ 20mm ＜電気仕様＞ ＜照度＞ LED消費電力：1.5W 白色：10000Lx 赤色：2500Lx ＜外形寸法および重量＞ ヘッド部 L78mm φ 28mm 重量80g 専用電源ユニットは高周波PWM点灯と ストロボ発光機能を標準設定しています。 型式：NSP-1 透過光での形状測定の用途に応用。 ワークの位置が変化しても寸法は変化しない。 前面 背面 幅115mm x 奥行166mm x 高さ108mm 使用電源：AC85V～264V 製品仕様は予告なく変更する場合があります。

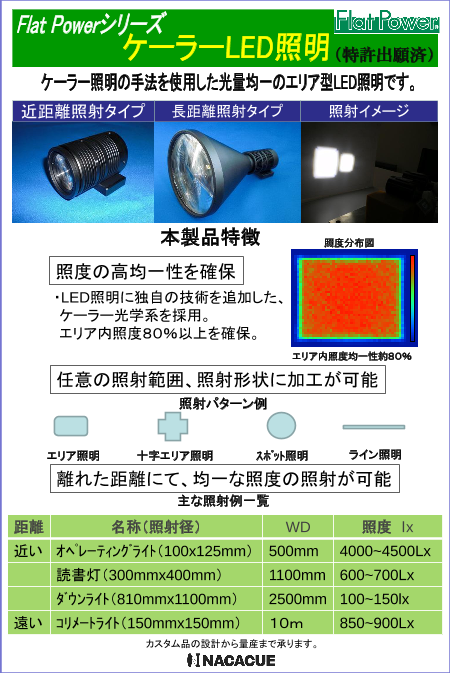

ケーラーテレセン照明 KHTC-1 車体表面の検査など 長距離 • WD=1M~5M程度で使用。 ケーラー • 照射面の明るさ均一性に優れる。 テレセントリック • 平行光線を含んでいる。 参考出展2021国際画像機器展

10ｍｍ １２０ｍｍ VLL-1 ライン方向のプロファイル ＠IF=680ｍA WD=100mm 1000000 800000 600000 400000 200000 0 -100 -80 -60 -40 -20- 200000 0 20 40 60 80 100 mm 幅方向のプロファイル @IF=680mA WD=100mm 1000000 800000 600000 400000 照射長120mm 200000 0 -10 -5 0 5 10 mm 専用電源ユニットは高周波PWM点灯を ヘッド長200mm 標準装備しています。 型式：NLP-1 照射幅10mm ヘッド幅34mm 前面 背面 幅80mm x 奥行200mm x 高さ135mm 使用電源：AC85V～132V 外形寸法、重量、消費電力 ＜ヘッド部＞ L200mm W35mm H70mm 重量500g 消費電力：25W (LED数12個） 製品仕様は予告なく変更する場合があります。 Lx Lx

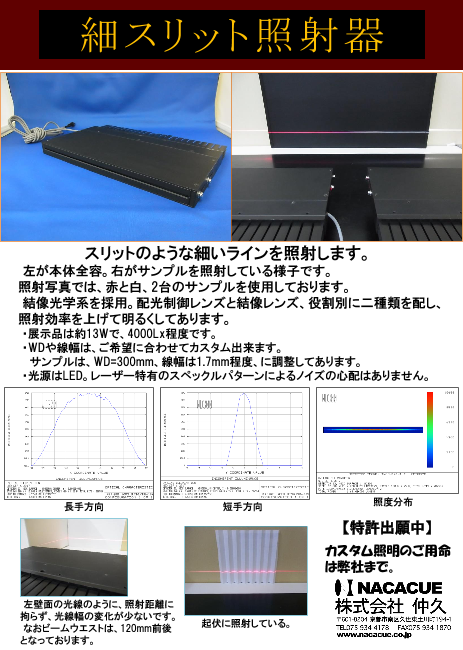

細スリット照射器 / TH S - 1 スリットのような細いラインを照射します。 左が本体全容。右がサンプルを照射している様子です。 照射写真では、赤と白、2台のサンプルを使用しております。 結像光学系を採用。配光制御レンズと結像レンズ、役割別に二種類を配し、 照射効率を上げて明るくしてあります。 ・展示品は約13Wで、4000Lx程度です。 ・WDや線幅は、ご希望に合わせてカスタム出来ます。 サンプルは、WD=300mm、線幅は1.7mm程度、に調整してあります。 ・光源はLED。レーザー特有のスペックルパターンによるノイズの心配はありません。 長手方向 短手方向 照度分布 【特許出願中】 カスタム照明のご用命 は弊社まで。 左壁面の光線のように、照射距離に 拘らず、光線幅の変化が少ないです。 なおビームウエストは、120mm前後 起伏に照射している。 となっております。

傷・異物検査用照明 ローアングル照明 LA-0 傷や異物 製品仕様は予告なく変更する場合があります。

操作画面 システム構成 ロボット：CＯＢＯＴＴＡ デンソーウエーブ カメラ：STC-MBE132U3V オムロンセンテック レンズ：CF25ZA-1S フジノン 照明：ローアングル照明 LA-0 仲久 照明電源：NPL-1 仲久 I/O装置：DIO-1616BX-USB コンテック 制御装置：Windows 10 PC with Robin ソフト 仲久 検出対象 光学ガラスにおける 掻きキズ、突きキズ、気泡、異物、コート抜け など 製品仕様は予告なく変更する場合があります。 © 2022 NACACUE CORPORATION All Rights Reserved
