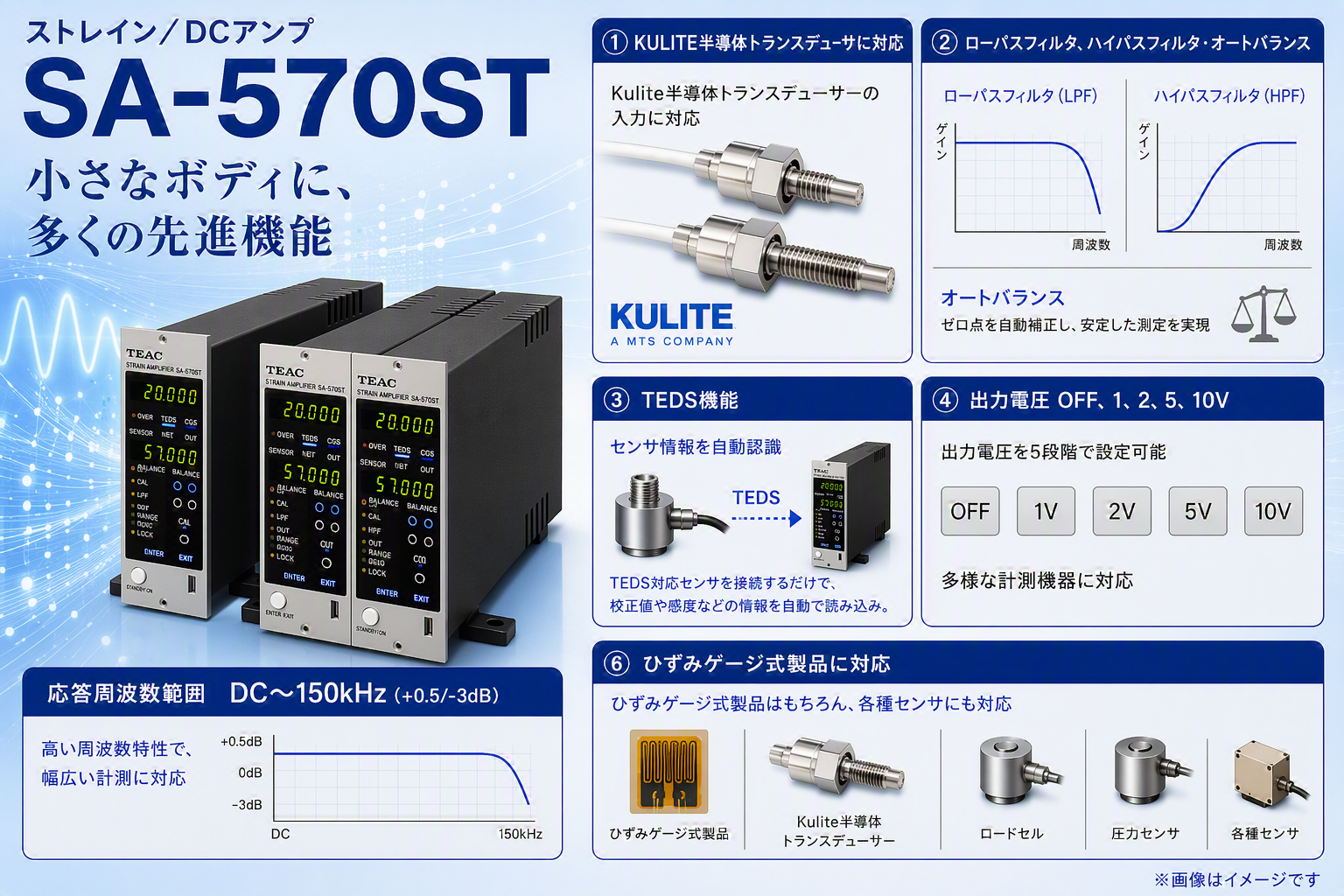

ストレイン/DCアンプ

SA-570ST http://www.teac.co.jp/ TEDS RoHS指令 TEDS 対応 対応商品 対応 2008年7月予定 TEDS 対応

容易な感度設定 ■センサ入力 ▼センサ入力コネクタピンアサイン センサの定格出力（ひずみ、mVなど）と、希望する出力電圧（Ｖ） 本体コネクタ: PRC03-21A10-7F（7ピン）最大入力 ±20000×10－６ひずみ（B.V：10V、GF：2.0の時） ピ ン番号 信号 概要 を入力するだけで感度調整が完了します。TEDS機能により、 最大感度 100×10－６ひずみにて0.5Ｖ出力（B.V：2V、GF：2.0の時） A ＋ EXC ブリッジ電圧 ＋ TEDSセンサの使用時には、より感度設定が容易に行えます。 適応ゲージ抵抗 60～1500Ω B － SIG 信号入力 － ブリッジ電圧 1、2、5、10ＶDC 精度：±0.5％ 最大電流：約30mA C － EXC ブリッジ電圧 － リモートセンシングON/OFF機能付き 広い計測レンジ、高い基本性能 D ＋ SIG 信号入力 ＋ゲージ率 2.00固定 E SHIELD シグナルグランド 感度設定 ストレインアンプとしては、100×10－６入力で0.5V出力（B.V： F ＋ SENSE/TEDS ブリッジ電圧リモートセンス＋ / TEDS 精度 ±0.3％/F.S G － SENSE/GND ブリッジ電圧リモートセンス－ / TEDS GND 2V、ゲージ率：2.0）の感度があり、DCアンプとしては、最大 マニュアル設定 ひずみ量値を任意の電圧（最大10V）に設定可能 ±100mVまで入力できます。また、常に信頼性の高い計測が 但し、最大感度、最大入力値の範囲 ■外部制御インタフェース TEDS設定 IEEE1451.4　クラス2インターフェース USB USB2.0/1.1（本体コネクタ : ミニBコネクタ） できるよう、温度安定度・同相成分除去比など、高い基本性能を Template(ID=33)に対応 制御内容 本体パネル操作及び設定 持っています。 安定度 *USBバスパワーでの動作はできません 零点 ±1×10－６ひずみ/℃以内 但し、B.V 2Vにて 接点信号 CAL（＋、－） 信号印加、オートバランス オートバランス及び出力オフセット機能を内蔵 感度 ±0.01% F.S/℃ ▼EXT.CONTROLCN. ピンアサイン S/N 比 46dB（但し、最大感度 B.V 2.0V、L.P.F 10kHz にて） 本体コネクタ : D-SUB 9ピン（インチねじ固定タイプ） スイッチを押すだけでバランス調整可能な 電子式オートバラン 38dB（但し、最大感度 B.V 2.0V、L.P.F PASS にて） ピン番号 信号 概要 ス 回路を内蔵しています。また、バランス操作とは別にゼロバ オートバランス 1 Reserved 接続禁止 調整範囲 ±10000×10－６ ひずみ 2 Reserved 接続禁止 ランス量をスイッチでキャンセルできますので、ゼロバランス バランス精度 ±0.1%/F.S以内 但し、100×10－６ひずみ0.5V出力設定時 3 BALANCE COMMONとショートで機能（接点入力） 量を除いた現在のひずみ量や電圧値を確認できます。また、オー 4 CAL ＋ COMMONとショートで機能（接点入力） トバランス機能とは独立して、出力オフセット機能を内蔵して 5 CAL － COMMONとショートで機能（接点入力） 最大入力 ±100ｍV いますので、出力電圧レンジまで（±10%ステップ）出力電圧の 6 Reserved 接続禁止最大感度 0.1mV入力にて 0.5Ｖ出力（ 5000 倍 ） 7 Reserved 接続禁止 シフトが可能です。 入力抵抗 10ＭΩ以上 8 COMMON 内部GNDライン 感度設定 9 COMMON 内部GNDライン 設定範囲 最大入力電圧の範囲で任意の電圧（最大10V）に設定可能 多彩な表示機能 但し、最大感度の範囲 複数台接続 専用ケーブルで最大8 台まで接続可能 A/D コンバータを内蔵し、増幅後の出力電圧表示のほか、入力 精度 ±0.3％/F.S 連結時は、オプションの連結用取付金具が必要です 安定度 電 源 9 ～ 30V DC 約0.7A（12V DC時） ひずみ（電圧）量表示、ピーク値表示機能を備えています。 また、 零点 ±1μV/℃以内（ 入力換算） ※低電圧アラーム表示付き（約8.5V以下） 従来からのアナログメータに替わるLED バーグラフメータによ 感度 ±0.01% F.S/℃ 付属AC アダプタ り、直感的に出力値を認識できます。 S/N 比 46dB（ 但し、最大感度、L.P.F 10kHz にて） 使用環境 38dB（ 但し、最大感度、L.P.F PASS にて） 温度 0℃～40℃ オートバランス 湿度 20 ～ 85%RH（非結露） 連動設定機能 調整範囲 約±30mV（ 入力換算電圧値） 外形寸法 49.5 W ×138 H × 240 D mm バランス精度 ±0.1%/F.S以内 （専用スタンドと突起物含まず） 最大8台のアンプの連結が可能です。連動モードを使用すると 質量 約１Kg 1台のアンプから、連動モードで設定したアンプのバランスや 測定点数 1台１点（ 多チャンネル化可能） CAL±の操作と設定値のコピーを行うことが可能です。 CAL機能 設定感度に対して±50%、±100% 付属CD（取扱説明書、設定アプリケーション） １ 精度 ±0.3%/F.S以内 入力信号に重畳 簡易取扱説明書 １ PC接続 ブリッジ電圧 1、2、5、10ＶDC 精度：±0.5％ 最大電流：約30mA ACアダプタ（1台用） リモートセンシングON/OFF機能付き 入力 : 100 ～ 240V AC（ 50Hz - 60Hz ） 出力 : 12V DC １ 付属のアプリケーションをインストールしたPCとUSBで接 出力電圧設定 OFF、 1、 2、５、 10V 続することで、連結されたアンプに対し各種設定、及び計測値 出力電圧微調 1 ～ 約1/3 まで連続可変 出力ゼロシフト機能 出力電圧レンジまで±10％ステップ のモニタへの表示が行えます（。最大8台） ブリッジボックス BX-100応答周波数範囲 DC～150kH（z +0.5/－3dB）但し、L.P.F/H.P.F：PASS 時 8台電源供給ACアダプタ（お問い合わせください） 対応OS：Windows XP、Windows Vista 同相成分除去比 80dB 以上（DC ～ 60Hz） 連結用取付金具（増設1台分） TZ-SACPL 最大出力電圧 ±10Ｖ/10mA 負荷抵抗1kΩ以上 注意：取付金具は増設台数分必要になります。 非直線性 ±0.01% F.S ローパスフィルタ 10 ～ 99Hz、100 ～ 990Ｈz、1.0 ～ 9.9kHz、10kHz （上位2桁設定可）及びPASS 減衰特性 －12dB±1dB/oct バターワース特性 遮断周波数 －3dB±1dB 周波数のずれ±10% ハイパスフィルタ 1 ～ 9Hz、10 ～ 99Hz、100 ～ 990Hz、1.0 ～ 9.9kHz （上位2桁設定可）及びPASS 減衰特性 －12dB±1dB/oct バターワース特性 遮断周波数 －3dB±1dB 周波数のずれ±10% 表示（表示器） 6桁7セグメントLED 表示 出力電圧、入力ひずみ（電圧値） 値、符号表示など 設定表示内容 設定値（ 感度、出力電圧、B.V、フィルタ ） など 13ポイントバーメータLED 49.5 240 アプリケーション設定画面 85.5 単位：mm 49.5 ＊ 仕様および外観は製品改良のため予告なく変更することがありますのでご了承ください｡ ＊ 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」をよくお読みください。 ＊ Microsoft、Windows XP、および Windows Vista は、米国 Microsoft Corporation の、 ＊ 水、湿気、湯気、油煙等の多い場所に設置しないでください。火災、感電、故障などの原因となることがあります。 　米国、日本およびその他の国における登録商標または商標です。 ＊ その他、記載されている会社名､製品名､ロゴマークは､それぞれ各社の商標または登録商標です｡ http://www.teac.co.jp/ 情報機器事業部 BSビジネスユニット　営業1部　計測営業課 〒206-8530 東京都多摩市落合1-47 TEL 042-356-9161 FAX 042-356-9185 営業1部 〒465-0093 名古屋市名東区一社 1-79 TEL 052-709-5077 FAX 052-709-5071 名古屋営業所 第六名昭ビル 2階 営業1部 〒564-0052 吹田市広芝町 4-1 TEL 06-6330-0291 FAX 06-6385-8849 大阪営業所 ミタカビル 4階 広島駐在 〒738-0053 廿日市市阿品台2-5-31 TEL 0829-39-7061 FAX 0829-39-7078 ● 技術的なお問い合わせ　 　受付時間 9:30～12:00/13:00～17:00（土･日･祝日を除く） TEL 042-356-9161 FAX 042-356-9185 このカタログの記載内容は2009年5月現在のものです。 PRINTED IN JAPAN 0509 3 NH ・ BSC-037 ＊ 仕様および外観は製品改良のため予告なく変更することがありますのでご了承ください｡ 。■Microsoft, Windows, Windows 2000 Professional, Windows XP, および Windows Vista は、米国 Microsoft Corporation の、米国、日本およびその他の国における登録商標または商標です。 ＊ 記載されている会社名､製品名､ロゴマークは､それぞれ各社の商標または登録商標です｡ 。■Microsoft, Windows, Windows 2000 Professional, Windows XP, および Windows Vista は、米国 Microsoft Corporation の、米国、日本およびその他の国における登録商標または商標です。 138 4 130 122
