結晶育成荷重計は、成長していく単結晶の 直径制御用として、その重量を電気信号に 変換する荷重センサーです
結晶育成荷重計は、荷重感度部(ロードセル)、増幅部(アンプ)、回転からの信号を外部に伝えるスリップリングおよびこれらを収納する容器より構成されています。
荷重感度部には、本来の諸特性の性能はもちろんのこと、引き上げ重量の制御用など長時間使用される時に重要なゼロ点移動、感度変化、クリープ特性などを追求した、新設計の構造に特長のある小型高精度のロードセルを使用しています。
増幅部は、温度に対するゼロ点の変化、感度の安定など長時間に耐えられるようになっています。回転する増幅部への駆動電源、荷重出力電圧などを伝えるスリップリングは、耐久回転数(2×107 回以上)、ノイズ性能に定評のある物を使用しておりますので、長時にわたって安定した性能で使用できます。
これらを収納する容器には、常圧型、常圧ガスパージ型を用意しておりますので、用途にあわせて選択が可能です。
また、真空型、耐圧型などのご要望にもお応えします。詳しくはお問い合わせください。
製品に関するお問い合わせはこちら
https://loadcell.jp/form/
関連メディア
このカタログについて
ドキュメント名 | 結晶育成荷重計 |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 953.2Kb |
登録カテゴリ | |
取り扱い企業 | ティアック株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1

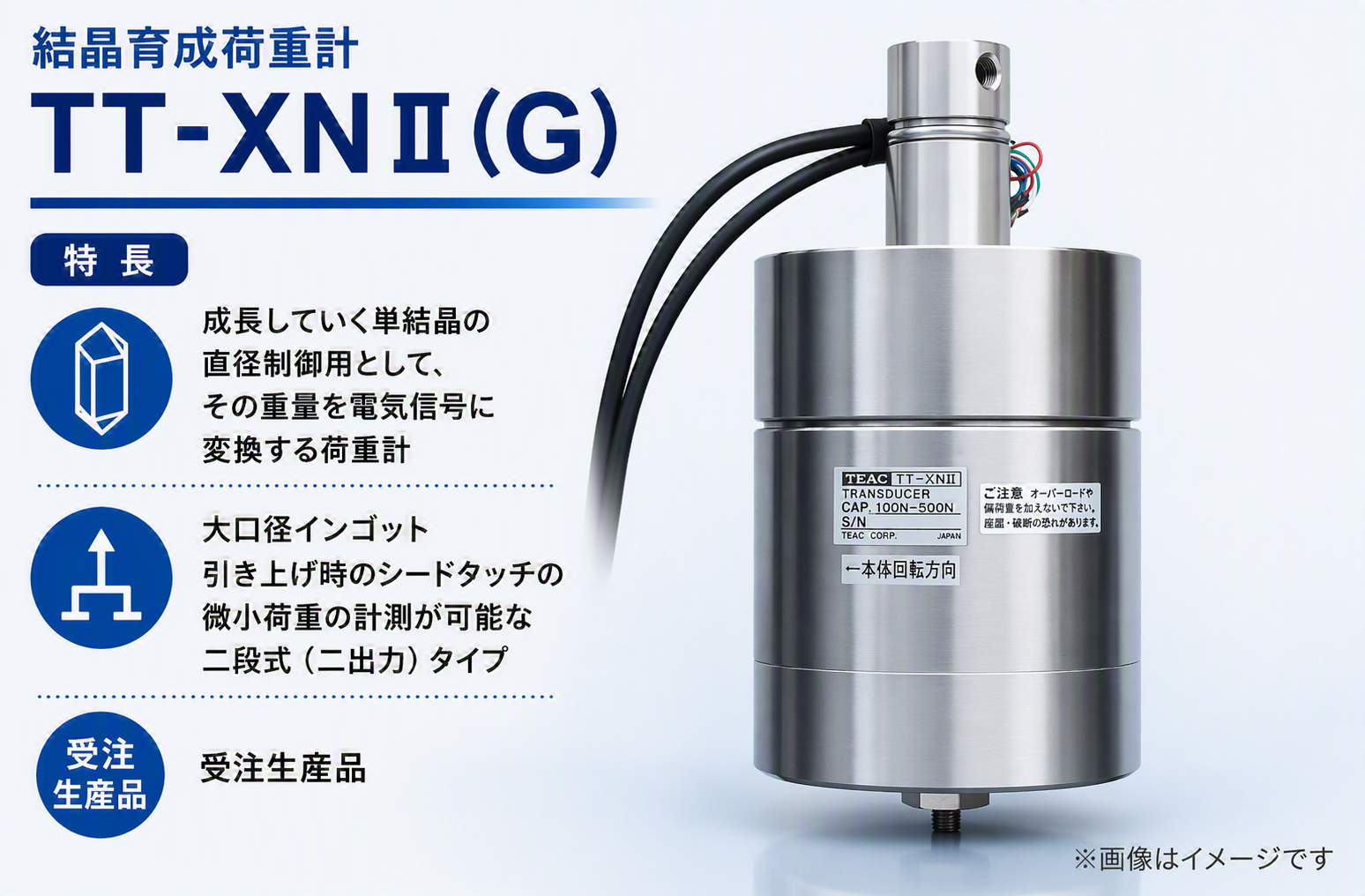

結晶育成荷重計
TT-XNII(常圧型) TT-XNII(G)(常圧ガスパージ型)
TT-XNS(常圧型) TT-XNS(G)(常圧ガスパージ型)
単結晶育成時の
用
途荷重測定用
結晶育成荷重計 TT-XNII (G) TT-XNS (G)
二段式出力 耐ノイズ強化 保護機能 高分解能
大口径インゴッド引き上げ時の微小 差動出力によりノイズを強化 オーバーロード保護機能内蔵 直線性が0.02% R .O.と高性能、
荷重の計測(シードタッチ)が可能な ※TT-XNII 高分解能のロードセルを使用
二段式タイプ。 ※裏面に詳細説明掲載
仕様
タイプ 結晶育成荷重計
TT-XNII( 常圧型) TT-XNS( 常圧型)
型式
TT-XNII(G)( 常圧ガスパージ型) TT-XNS(G)( 常圧ガスパージ型)
荷重検出部( ロードセル)
低容量部※ 高容量部※ 容量部 備考
定格容量 100N 500N 20N 〜 500N ※記載以外の容量は、別途協議
許容過負荷 600N 600N 120 % R.C. ※一段式出力も製作可能です(TT-XNII)
オーバーロード保護 あり あり あり
直線性 0.02% R.O. 0.05% R.O. 0.02% R.O.
ヒステリシス 0.02% R.O. 0.05% R.O. 0.02% R.O.
繰り返し性 0.02% R.O. 0.05% R.O. 0.02% R.O.
温度特性 0.03% R.O. / 10℃ 0.03% R.O. / 10℃ 0.03% R.O. / 10℃
ゼロ点調整範囲 約±25% R.O. 約±25% R.O. 約±10 % R.O. 内部のアンプ基板上で調整
最小分解能 0.001% R.O. 0.001% R.O. 0.001% R.O. 検出可能な変化量であり、安定性は含まず
アンプ部
フィルター特性 約1Hz /–3dB 約2Hz/–3dB
出力 DC 0 〜 約10V DC 0 〜 約10V DC 0 〜 約10 V 出力インピーダンス500Ω以下(TT-XNS/G)
( 0 〜 100N) ( 0 〜 500N)
スリップリング部
回転ノイズ 50μVp-p 以下( 100rpm以下にて) 50μVp-p 以下( 100rpm以下にて)
寿命 2×107 回転 2×107 回転
容器
構造 常圧型、常圧ガスパージ型( G) 常圧型、常圧ガスパージ型( G)
材質 SUS304 SUS304
先端部振れ角度 2° 2°
一般
電源 DC15V ±10% DC ±15V ±10%
電源ケーブル Ø6、10m( ロードセル直結) -
使用温度範囲 0℃ 〜 50℃ 0℃ 〜 50℃
出力ケーブル Φ6、6芯シールドケーブル、1m Φ10、6芯シールドケーブル、0.5m、先端NDISプラグ 先端NDISプラグ
本体質量 8kg 4kg
付属品 Ø6、6芯シールドケーブル、先端NDISジャック-バラ Ø10、6芯シールドケーブル、先端NDISジャック-バラ
(長さは要相談) (長さは要相談)
仕様および外観は製品改良のため予告なく変更することがあります。
取り扱い方法の詳細につきましては、
取り扱い方法の詳細につきましては、 https://loadcell.jp/products/only-type/tt-xns.html、または
https://loadcell.jp/products/only-type/tt-xn2.htmlを参照ください。 https://loadcell.jp/products/only-type/tt-xnsg.htmlを参照ください。
Page2
概要
寸法図(単位:mm)
ティアックの結晶育成荷重計(単結晶引上げ機装置用ロードセル)
半導体ウエハーに必要なシリコンや、サファイアなどの単結晶を引き上げるためのロードセルです。
様々なガス雰囲気の中でも引き上げ時の微量な荷重変化を独自のロードセルで高精度かつ安定した
荷重検出を可能にしました。
単結晶引き上げ機
TT-XNII/(G), TT-XNS/(G)
種結晶の先端に結晶育成荷重計(ロード
セル)を設置し、荷重制御をしています。
CZ炉
種結晶
シリコン単結晶
(インゴット)
石英ルツボ
水冷チャンバー ヒーター
保温筒
グラファイトルツボ
ルツボサポート
電極
スピルトレー
オーバーロード保護
● TT-XNII: 重力方向に約120%の荷重にてロードセル部を保護(過負荷保護機構付)
重力方向と逆方向(突上げ方向)はロードセルから荷重伝達部品を切り離して
ロードセルを保護
● TT-XNS: 重力方向は110% 〜120%の荷重にてロードセルを保護
逆方向(突上げ方向)は約120%の荷重にてロードセルを保護
シードタッチ検出
ロードセルを低容量と高容量の2 段式にすることによってインゴット径の大型化に伴う容量の
増加に対応し、シードタッチ時の微小荷重検出による自動化も可能にしました。 (TT-XNII)
