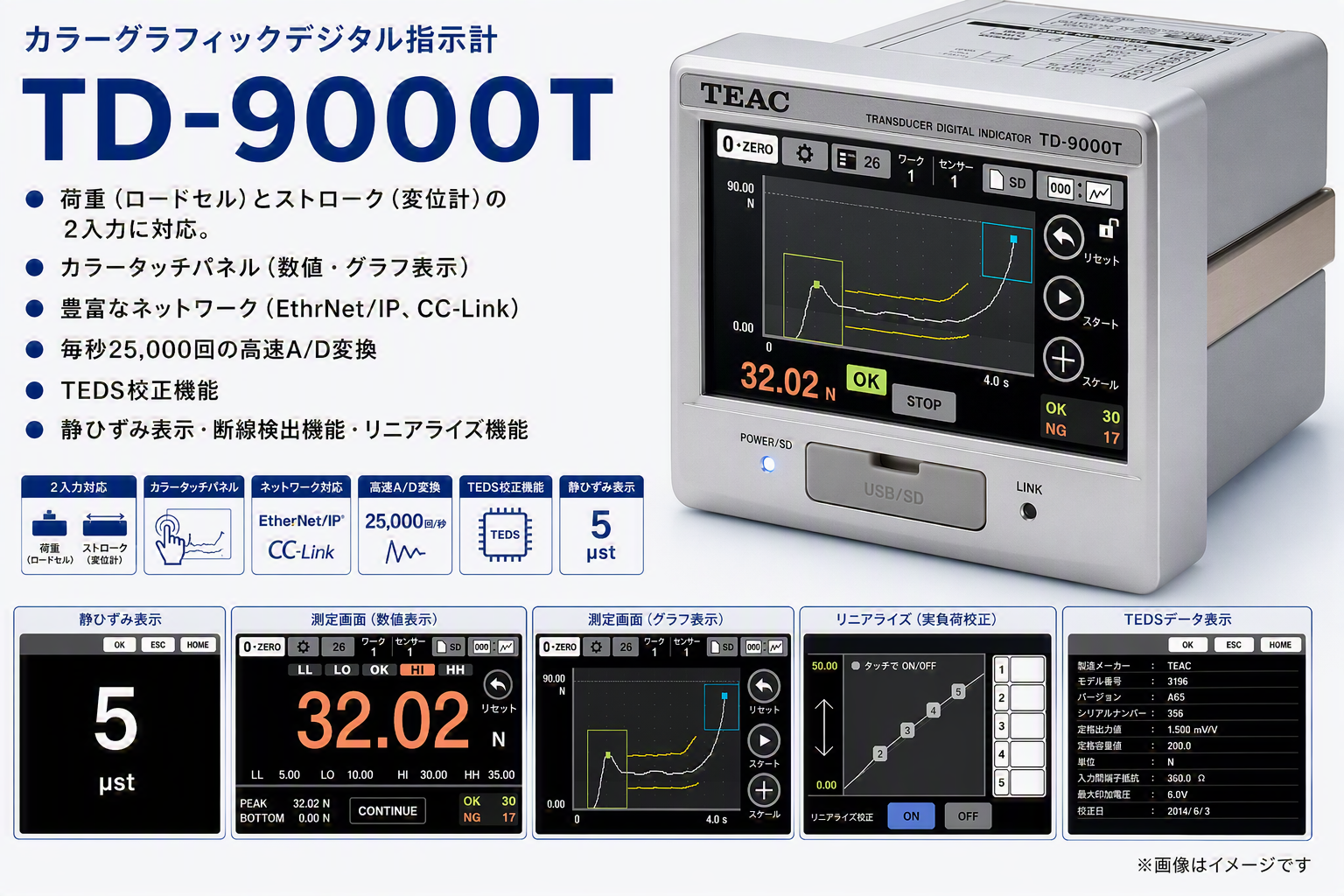

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(1.6Mb)

カラーグラフィックデジタル指示計

製品カタログ

TD-9000T

EtherNet/IP対応(オプション)
25,000回/秒の
高速サンプリングを実現
コンパクトボディ+見やすい大型液晶で荷重も変位もリアルタイムに捕捉する
TD-9000Tは、荷重(ロードセル)とストローク(変位計)の2入力に対応した荷重管理用デジタル指示計です。
24bit、25kHzの高速A/D変換、4.3型タッチパネルモニターを搭載し、直感的な操作性と優れた視認性を実現しています。また、測定中も全ての波形をリアルタイムで確認できます。

製品に関するお問い合わせはこちら
https://loadcell.jp/form/

このカタログについて

ドキュメント名 カラーグラフィックデジタル指示計
ドキュメント種別 製品カタログ
ファイルサイズ 1.6Mb
登録カテゴリ
取り扱い企業 ティアック株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
圧縮型ロードセルTC-AR(T)-G6/G8
製品カタログ

ティアック株式会社

この企業の関連カタログの表紙
超小型!ロードセルTU-MBR(T)-G3
製品カタログ

ティアック株式会社

この企業の関連カタログの表紙
引張・圧縮型ロードセル TU-FSRSP(T)☐☐N-G3
製品カタログ

ティアック株式会社

このカタログの内容

Page1

TD-9000T カラーグラフィックデジタル指示計 仕様 新製品 ■ センサー入力部 ■ 本体部 TD-9000T 荷重センサー 入力電源( 3P端子台) DC 24V( ±10%)、 13W ブリッジ電圧 DC 2.5V / 5V / 10V ±10%( 最大30mA、リモートセンス使用可) 温度 0℃ ~ 40℃(使用時)/ –20℃~ 60℃(保存時) 環境 信号入力範囲 ひずみゲージ式センサー ±3.2mV/V 湿度 85%RH以下( 非結露) 校正範囲 0.1mV/V ~ 3.2mV/V 外形寸法( W×H×D)/ 質量 約114 × 96 ×140mm( 突起部を含まず) / 約960 g ■ EtherNet/IP™対応モデル 校正 校正方法 等価入力校正 / 実負荷校正 / TEDS校正 適合 EMC FCC( クラスA) リニアライズ機能 5点補正 規格 安全規格 CE、 UL 直線性 0.01% F.S. +1Digit以内( 入力3.2mV/Vのとき) 表示部 4.3型 抵抗膜方式タッチパネル付きカラー液晶 ■ CC-Link対応モデル 精度 ゼロドリフト 0.5μV/ ℃以内( 入力換算値) 表示範囲 ±32000  (近日発売予定) ゲインドリフト ±0.005% F.S. /℃以内 表示言語 日本語 / 英語 / 中国語 / 韓国語 ローパスフィルター 3/10/30/100/300/1000Hz( デジタルフィルター、–6dB/oct) / オフより選択 表示画面 デジタル指示値画面 /グラフ波形画面 / 保存データリスト / 設定画面 フィルター TD-9000Tは、荷重(ロードセル)とストローク(変位計)の 移動平均回数 0 / 2 ~2048回 任意設定 時間 80ms*/170ms*/400ms/800ms / 2.0s /4.0s /10.0s /30.0s / オートデジタル デジタル指示値画面( 連続判定) でのみ対応 グラフ波形 X軸 60.0s / 90.0s より選択 *サンプリング周波数5kHzで選択不可 2入力に対応した荷重管理用デジタル指示計です。 サンプリング速度 5000回/秒、25000回/秒 画面 変位 2000 / 4000 / 6000 / 8000 / 10000 / 15000 / 20000 / 30000 A/D変換 分解能 24ビット( バイナリー) Y軸 荷重( 標準)/ 荷重・変位2軸表示( X軸:時間の場合のみ) 毎秒25,000回の高速A/D変換、4.3型タッチパネル TEDS機能 IEEE1451.4( V1.0)、4Kbit品に対応、 バンド判定 基準波形オフセットバンド/ 指定値バンド クラス2ミックスモードインターフェース マルチゾーン判定® 外部信号 / 本体設定による指定ゾーン5か所 モニターを搭載。思い通りの操作感と瞬時に状況を 荷重値:上限、下限、上上限、下下限 把握できる視認性を実現しています。 変位( パルス) 波形比較 比較判定値設定 判定 変位値:上限、下限 パルスタイプ A/B相またはA相、差動方形波( RS-422適合) ホールド方法 常時比較 / サンプル/ ピーク/ ボトム / ピークトゥピーク/ 測定中の波形をリアルタイムで確認でき、 最大入力周波数 2 MHz 極大値 / 極小値 / 変曲点 / 平均値 最大カウント値 15,000,000 ブザー機能 判定NGで鳴動( オン/オフ切換) 日常的なモニタリングから加工データの検証まで、 校正方法 等価入力校正/ 実負荷校正 測定ワーク ワーク数 16個( ワークのコピー可) 幅広く活用することが可能です。 移動平均フィルター 0 / 2 ~2048回 任意設定 設定 ワーク切換え 外部入力 / 手動 センサー用電源出力 5V( ±10%)、500mA Max. データ収録 本体内蔵メモリー(最大 70件) および SDカード 出力範囲 絶縁出力、電流( 4 –20mA)、電圧( –10V ~+10V) 変位( 電圧) 変換速度 荷重サンプリング速度による 入力電圧範囲 ±5.2V D/A出力 分解能 電流出力:約1/43000、電圧出力:約1/59000 (10V設定時) 校正範囲 0.1 ~ 5.2V 校正 負荷抵抗 350Ω以下( 電流出力時)/ 2kΩ以上( 電圧出力時) 校正方法 等価入力校正/ 実負荷校正 通信インターフェース RS-232C( D-sub 9ピン)、 USB 直線性 0.01% F.S. ±1digit以内( 入力3.3V以上) 差動パルス変位センサー(A相、B相)・バックライト点灯・ 精度 ゼロドリフト 0.005% F.S. /℃以内 タッチパネルロック・強制リセット・ワーク切換・ ゲインドリフト ±0.02% F.S. /℃以内 入力信号 ゾーン区間切換・結果クリア・判定有効/無効・ 外部入出力 測定開始/終了・変位位置プリセット・デジタルゼロ ローパスフィルター 10 / 30 / 100 / 300Hz( アナログフィルター、– 6dB/oct) フィルター (フォトカプラ COM端子との短絡 / 開放により信号を入力。 移動平均 0 / 2 ~2048回 任意設定 にて本体回路 荷重判定出力(HH、HI、OK、LO、LL)・変位判定出力( HI、OK、LO)・ A/D変換 分解能 24ビット( バイナリー) と絶縁) ロードセル異常・本体異常・測定完了・トリガー出力( 1、2) センサー用電源出力 12V( ±10%)、250mA Max. 出力信号 バンド判定出力( HI、OK、LO) 付属品 オプション オープンコレクタ出力( NPN型、カレントシンク) ※日本国内用 コレクタ電流最大20mA/30V ■センサーコネクター用プラグ 1個 ■ACアダプター PA-91( AC100 ~240V)※ 診断機能 ロードセル診断(静ひずみ・断線検出)、接点端子診断 ■コントロールコネクター用プラグ 1個 ■専用ケース CS-9000 ※ 日時設定 年月日/時間 設定可能 ■コントロールコネクター用プラグケース 1個 ■EtherNet/IP ■取扱説明書 1冊 ■CC-LINK( 近日発売予定) 外部記録メディア SD/ SDHC(2 ~ 32GBまで / Class 10推奨) 外形寸法図 単位:[mm] パネル取付穴寸法 推奨板厚:1.6 ~3.2mm 安全に関するご注意 ■ 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」をよくお読みください。 ■ 水、湿気、湯気、ほこり、油煙などの多い場所に設置しないでください。火災、感電、故障などの原因となることがあります。 仕様および外観は製品改良のため予告なく変更することがありますのでご了承ください。 EtherNet/IPはODVA, Inc.の商標です。SDHCロゴは、SD-3C, LLCの商標です。TEACおよび ティアックは、ティアック株式 会社の登録商標です。その他 記載されている会社名、製品名、ロゴマークは各社の商標または登録商標です。 https://datarecorder.jp/( データレコーダー製品) https://loadcell.jp/( ロードセル製品) 情報機器事業部 メジャメントプロダクト部 営業課 TEL 042-356-9161 〒206-8530 東京都多摩市落合1-47 FAX 042-356-9185 25,000回/秒の コンパクトボディ+ 荷重+変位  名古屋営業所 TEL 052-856-7355 〒465-0093 名古屋市名東区一社1-79 第6名昭ビル6F FAX 052-856-7366 高速サンプリングを実現 見やすい大型液晶 2入力リアルタイム判定  大阪営業所 TEL 06-7670-4505 〒564-0062 大阪府吹田市垂水町3-17-25 第一福徳ビル5F FAX 06-7670-4506 技術的なお問い合わせ TEL 042-356-9161 (受付時間 9:30 ~12:00 /13:00 ~17: 00 土・日・祝日・当社休業日を除く) FAX 042-356-9185 このカタログの記載内容は 2021年 8月現在のものです。 PRINTED IN JAPAN 0821 TCJ ISD-126F https://loadcell.jp ・
Page2

リアルタイムに波形判定 特長 組み合わせ判定 1 高速処理 25,000回/秒 5 インテリジェントな校正機能 7 判定結果表示機能 バンド判定とマルチゾーン判定を組み合わせて同時判定。 瞬間的な変化も逃さず、より信頼性の高い計測 5-1 TEDS機能( センサープラグアンドプレイ) 気になるデータはその場で判定結果を確認可能。 複雑な波形でも細やかな判定を可能にします。 ピーク を実現。 2 TEDS対応により、感度自動校正を実現。 校正における煩雑な手順や管理の削減に貢献。 それぞれのゾーンで設定した判定 ピーク メソッドで値をホールドします。 1 変曲点 指示値は「ピーク1」の値を示して います。表示させるホールド値は ボトム 校正情報 設定で指定できます。 IEEE1451.4( V1.0)、4Kbit品に対応、 2 ロードセル診断機能 コンパクト+大型タッチパネル クラス2 ミックスモードインターフェース 8 連続判定 バンド判定 マルチゾーン判定 汎用的な92×92mmパネル取付穴サイズに、 8-1 静ひずみ表示 最大5か所のゾーン指定 5-2 リニアライズ校正機能 4.3型ワイドタッチパネルモニターを搭載。 ロードセルの劣化や塑性変形などの不具合を調 校正曲線 査できる機能です。 91mm 100% 5 4 3 誤差 2 1 NGを赤で表示 逸脱箇所を赤で表示 保存波形や測定波形からバンド設定 ゾーンの切換は外部入力からも可能 91mm 基準直線 0 0 ステータス「CONTINUE」のとき、連続判定を行います。 上下限幅を持たせた基準曲線と測定値 1工程を最大5つのゾーンで良否判定。 一般的な直線性誤差 リニアライズ校正 上上限・上限・下限・下下限4接点に対応、 を比較し、良否判定。時間や変位の変 種々のホールド(常時比較・サンプル・ により誤差を軽減 一定の値に対する荷重値を 化に対する荷重の増減を、一連の流れ ピーク・ボトム・P-P・平均値・極大/極小・ リアルタイムに良否判定。 表示に加えブザー音でもお知らせ で判定します。 変曲点)と組み合わせて判定します。 任意の5点間を直 線的に補間することにより、 出力特性に近い誤差の少ない出力が得られます。 8-2 断線検出 ロードセル断線箇所を確認できる断線検出も備 システム構成例 4.3型タッチパネルモニター 6 データ保存機能 わっております。 デジタル指示計 TD-9000T パソコン USB 3 変位入力を標準搭載 6-1 本体内蔵メモリー保存(最大70件) 圧入機 PLC パルス入力(A/B相・A相、RS-422準拠 測定値はもちろん、波形や判定結果まで本体メ SDHCカード ラインドライバ出力信号)および電圧入 モリーに保存。保存したデータは、他の測定の ロードセル 力±5.2Vに対応。時間ー荷重だけで 判定設定に流用可能。 RS-232C はなく、変位ー荷重管理も可能。 CC-Link 変位センサー EtherNet/IP (オプション) 9 便利機能 グラフ⇄数値モードの表示切換可能 9-1 入出力端子チェック 制御入出力信号の状態確認が可能です。配線 ソフトウェア Webよりダウンロード無償提供 6-2 SDカードドライブ搭載 チェック等に活用ができます。 専用オフラインデータビュアー TD-View パソコン用設定ソフト TD Monitor for TD-9KT 測定データや設定情報、判定結果(OK/NG・判定 9-2 マルチ言語 荷重・変位両方で判定 値)などをSDカードにCSV形式で保存。お手持ち 日本語・英語・中国語・韓国語の切換ができます。 TD-Viewは、SD/SDHCカードに記録されたデータをパソコンで表示・統計 パソコンとTD-9000T を接続(USBまたは D-Sub)することで、 各種 の表計算ソフトでご検証になれます。 解析するソフトウェアです。統計的工程管理に威力を発揮します。表示可 設定・モニタリング・データ保存をパソコン上で可能にするソフトウェア 4 アウトプット機能 9-3 画面BMP機能 能な内容はホールドモードなどによって変化します。個別計測データ(時間 を用意しております。 表示例 ホーム画面の表示内容を、ビットマップ画像として -荷重、時間-変位、変位-荷重)はもちろん、リスト全体の良否判定点 4-1 アナログ出力 保存・書き出しできます。 の傾向やヒストグラムおよび統計処理した値(データ数、OK/NG 個数、平均、  ●電圧出力:0 ~±10V 最大、最小、分散、標準偏差、変動率、Cp値)が表示されます。 9-4 各種規制や規格に適合  ●電流出力:4 ~ 20mA ※ 1データのサイズ約30KB ~ 60KB CE、UL 、FCC 4-2 デジタル出力 ※ 画面の横軸2240ドット分にデータを処理して収録します。  ● RS-232C 横軸のフルスケール値によって処理間隔は異なります。 9-5 日時設定に対応 ただし、判定メソッドの値は処理対象ではありません。  ● USB 測定結果とともに日付・時刻も記録します。  ※RS-232CとUSBは同時に使用できません。 ※ 安定した記録を確保するため、容量2GB以上のSD/SDHC カードをご使用ください。詳細は取扱説明書をご参照ください。 オプション 様々なシステムに対応可能な通信オプション 電源オプション 専用ケース CS-9000 各種フィールドバスをオプションで用意しました。 ACアダプター TD-9000Tを単体でお使いになれる 推奨動作環境 CPU:第2世代 Intel®Core™ i5 3.0GHz 以上 ダウンロードはこちら ● EtherNet/IP ● PA-91( AC100 ~ 240V・日本国内用) 専用ケースです。( 日本国内専用) OS:Windows 10 メモリー:4GB 以上 https://loadcell. jp/td-9000t/ ● CC-Link( 近日発売予定) 装着状態
