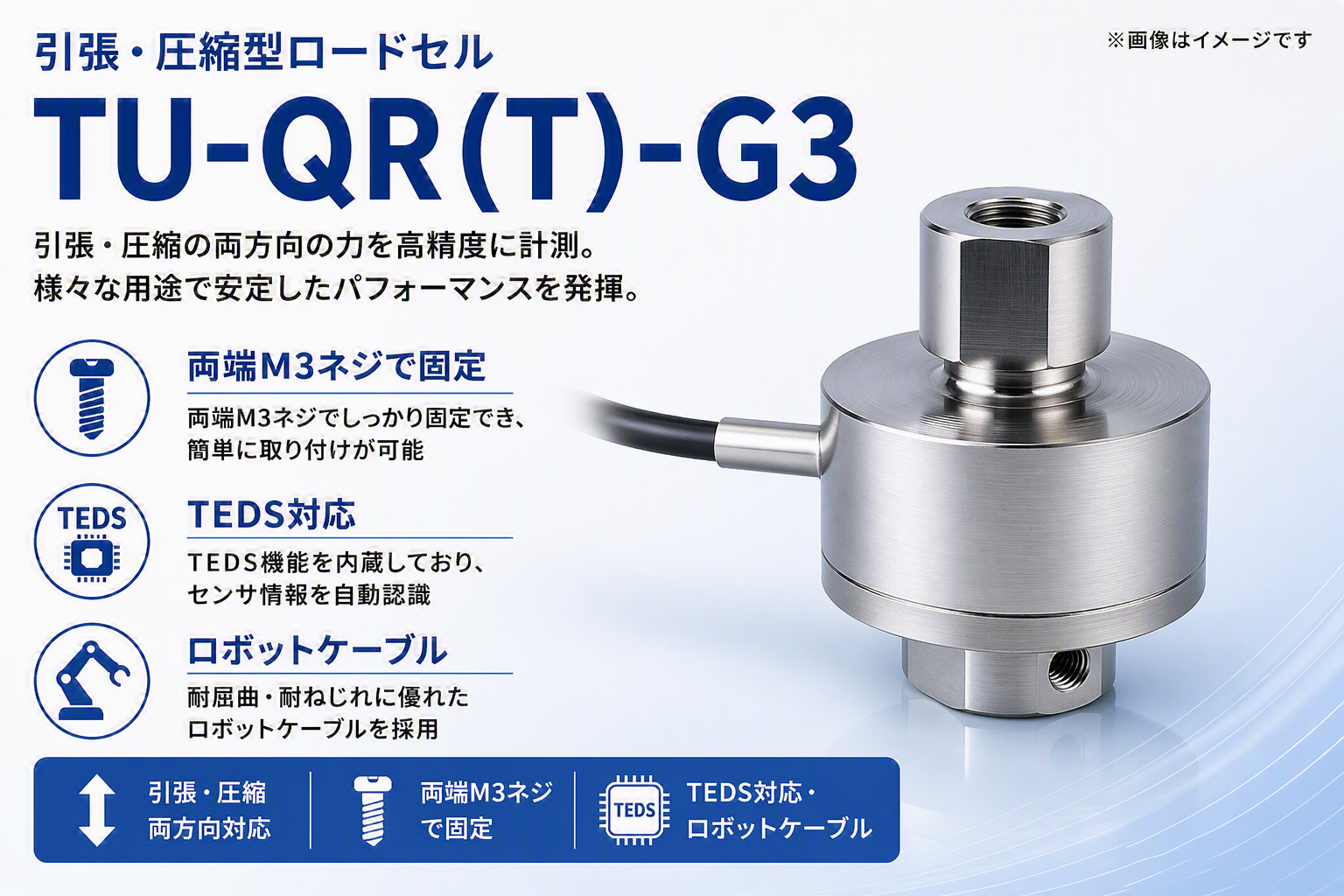

引張・圧縮型ロードセル TU-QR(T)-G3

引張・圧縮型ロードセル TU-QR(T)□□N/KN-G3 特 長小型・軽量 材 質ステンレス 引張・圧縮型ロードセル 屈曲に強い TEDS機能内蔵で 用途 固定方法 ロボットケーブル プラグアンド 標準化 プレイが可能 試験機や生産ライン機器組み込み 両端M3ネジで固定（ 雌ネジタイプ） 産業用ロボットや工作機械など 指示計TDシリーズを繋ぐだけで、 に最適 繰り返し動作が多い可動部で発生 今まで手動で行っていた等価入 する屈曲に対して、耐久性を強化。 力校正を自動で行うことができ、 高い安定性と信頼性を実現。 校正忘れを防げます。 （裏面 TEDS対応参照） 仕様 タイプ 引張・圧縮型 型式 TU-QR(T)□□N/KN-G3 （本体内蔵） （10物質） ラインナップ（ 定格荷重） 50N 100N 200N 500N 1kN 2kN 寸法図（単位：mm） 固有振動数 2.7kHz 4.3kHz 5.8kHz 7.3kHz 10.0kHz 14.0kHz 質量 66.9g 67.6g 68.2g 69g 70g 71.9g 許容過負荷 150％ R.C. 定格出力 0.5mV/V 以上 直線性 0.5％ R.O. ヒステリシス 0.5％ R.O. 繰り返し性 0.3％ R.O. 許容印加電圧 5V 入力端子間抵抗 350Ω ±20Ω 出力端子間抵抗 350Ω ±20Ω 絶縁抵抗 1000ＭΩ以上 補償温度範囲 0℃ 〜 70℃ 許容温度範囲 –10 〜 70℃ 零点温度影響 0.5% R.O. /10℃ 出力の温度影響 0.5％ R.C. / 10℃ ケーブル Φ3、6芯シールドロボットケーブル、3m直結、 先端バラ 固定方法 M3 ネジ穴 ロッドエンド接続図 本体材質 ステンレス 取り扱い方法の詳細につきましては、https://loadcell.jp/products/loadcell/tu-qr.htmlを参照ください。 TU-QR(T)□□N/KN-G3

ティアックロードセルの特長 ティアックのロードセル ロボットケーブルを標準化 TEDS対応 ティアックは、ロードセルの製造販売を開始した1980 産業用ロボットや工作機械など繰り返し動作が多い TEDS（Transducer Electronic Data Sheet）システム 年代から、独自の構造により高精度化・小型化を目 可動部に発生する屈曲に対して、耐久性を強化し安 とは、センサー固有の情報を電子的に読み書きする 指し技術を培ってきました。その技術を活かし、高応 定した性能を供給できるのがロボットケーブルです。 システムで、センサーに内蔵したEEPROMに記録し、 答、高精度、高安定度を実現したロードセルや、環境 ティアックの超小型ロードセルはロボットケーブルを この値を電子的に読み書きすることができるIEEEで 保全に配慮した製品を数多く開発。お客様の用途に 全てのモデルに採用し、TEDS機能とともに、工場の 規格化された記述フォーマットの総称です。 合わせた適切なロードセルを提供しています。 自動化・省力化に貢献します。 ロードセル本体に内蔵されたメモリにモデル名、シリ さらに、標準品では対応が厳しい条件（使用環境、ス ※お客様のご使用用途や環境に合わせたご提案も可能 アル番号、感度（物理量に対する出力値）等の校正 ペース）の場合はカスタマイズにも対応。ワンオフの です。詳しくは、営業担当までお問い合わせください。 係数を電子化し記録。センサー固有の値を電子的に 試作から量産まで、研究・開発から生産技術に携わる 設定でき、記録された情報の読み取り等価入力校正 エンジニアの皆様をサポートします。 を自動化し、設定時のヒューマンエラーを排除、ロー ドセル交換時の負担を軽減することができます。 （使用例） マウンターの圧力 ワイヤーソーのテンション ロードセル組込機器 TEDS対応指示計 試験成績書に記載のセンサー固有の値 ウェハーのダイシング ウェハーの研磨 ティアックでは、ロードセルおよびロードセル指示 計のTEDS（IEEE 1451.4 Transducer Electronic Data Sheet）対応を強力に推進。国内メーカーで最も早 上図の様に芯線の移動が起こらない様に固定し、左右に くManufacturer IDを取得し、ロードセル・指示計の 90度屈曲させ断線が起きない事を確認します。 TEDS対応を実現しました。 関連製品 ※ 価格は全てメーカー希望小売価格です。 EtherNet/IP™ モデル 新発売 新発売 パネル取付穴 92×92サイズ DIN92×45 DINレール 軽量320g サイズ 取付対応 （電池含む） カラーグラフィックデジタル指示計 デジタル指示計 TD-9000T TD-700T シグナルコンディショナー ポータブルデジタル指示計 標準モデル 標準モデル TD-SC1 TD-01 Portable EtherNet/I P™モデル CC-Linkモデル D/Aモデル R S-485モデル CC-Linkモデル（計画中） RS-485モデル 薄型・軽量の 大型液晶搭載の高機能モデル 小型・高機能の優れモノ シグナルコンディショナー 現場でのチェックツール 荷重センサと変位センサの2入力に対応。充 数値表示、グラフ表示、TEDS機能、静ひずみ表示、 高速サンプリング20,000回/秒、USB接 ポータブルでありながら組込用にも 実した比較判定機能を持ち、大容量内蔵 シグナルコンディショナー、一台で五役に対応。 続経由でPCによる設定も可能。選べ 引けを取らない多彩な機能が満載。 メモリによる波形データ直接保存を実現しま 小 型・超 低 価 格 でありな がら、高 視 認 性 の るネットワーク、TEDS校正機能搭載。 いつでもどこでも、目的に合った した。 カラー液晶・多彩なホールド機能など、ハイ 計測が可能です。 クラス製品と同等以上のパフォーマンスを実現 しました。 ※ ※ ※準備中 ※リモートセンス対応 安全に関するご注意 ■ 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」をよくお読みください。 ■ 水、湿気、湯気、ほこり、油煙などの多い場所に設置しないでください。火災、感電、故障などの原因となることがあります。 仕様および外観は製品改良のため予告なく変更することがありますのでご了承ください｡ EtherNet/IPはODVA, Inc.の商標です。 記載されている会社名、製品名、ロゴマークは各社の商標または登録商標です。 https://loadcell.jp/（ ロードセル製品）　https://datarecorder.jp/（ データレコーダー製品） 情報機器事業部 メジャメントプロダクト部 営業課 TEL 042-356-9161 〒206-8530 東京都多摩市落合1-47 FAX 042-356-9185 　名古屋営業所 TEL 052-856-7355 〒465-0093 名古屋市名東区一社1-79 第6名昭ビル6F FAX 052-856-7366 　大阪営業所 TEL 06-7670-4505 〒564-0062 大阪府吹田市垂水町3-17-25 第一福徳ビル5F FAX 06-7670-4506 技術的なお問い合わせ TEL 042-356-9161 （受付時間 9:30 ～12:00 /13:00 ～17: 00 土･日･祝日･当社休業日を除く） FAX 042-356-9185 このカタログの記載内容は 2021年 10月現在のものです。 PRINTED IN JAPAN 1021 TCJ・ISD-141B
