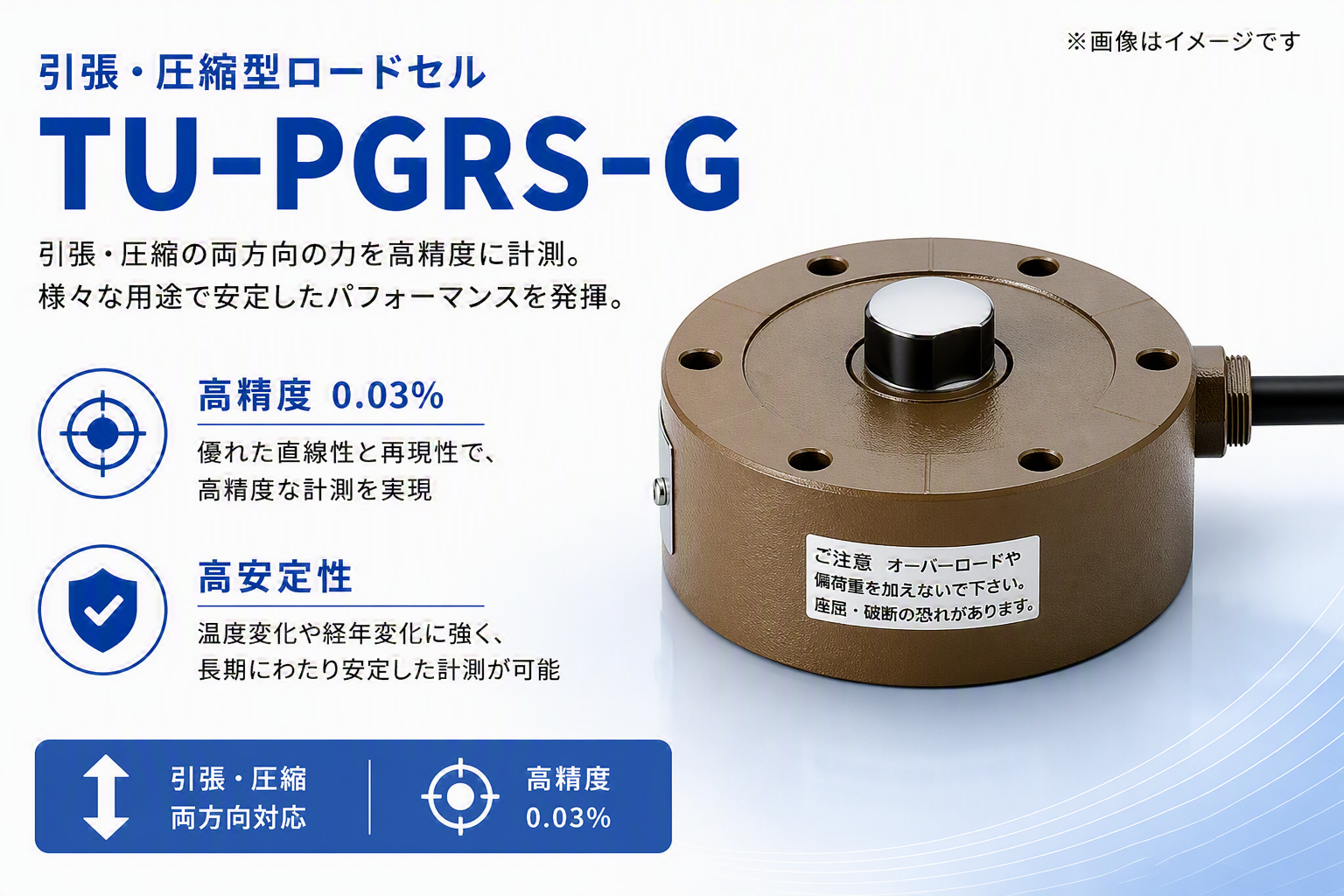

引張・圧縮型ロードセルTU-PGRS-G

引張・圧縮型ロードセル TU-PGRS□□N/KN-G TU-PGRH□□N/KN-G 精高精度0.03% （PGRS） 度超高精度0.015% （PGRH） TU-PGRS-G 特 長密封構造 ※TU-PGRS100N-Gを除く 引張・圧縮型ロードセル 超高精度 高安定 固定方法 引張圧縮両用 独自の構造で直線性0.015％を実現。 高インピーダンス回路を採用。 ボルト固定 ロードボタンTF-LB使用で圧縮型 （TU-PGRH-G) 自己発熱による温度ドリフトを ※定格容量でサイズは異なります。 ロードセルとしても使用可能。 最小限に抑えました。 （付属アクセサリー） 仕様 タイプ 引張・圧縮型 型式 TU-PGRS □□N/KN-G TU-PGRH□□N/KN-G （10物質） （10物質） ラインナップ（ 定格荷重） 100N 200N 500N 1kN 2kN 3kN 5kN 10kN 20kN 200N 500N 1kN 2kN 3kN 5kN 固有振動数 1.1kHz 1.5kHz 4.3kHz 5.4kHz 3.4kHz 4.4kHz 6.5kHz 3.9kHz 5.4kHz 1kHz 1.6kHz 2.2kHz 2.1kHz 要確認 3.4kHz 質量 0.15kg 0.15kg 0.15kg 0.15kg 0.41kg 0.41kg 0.41kg 2.2kg 2.2kg 0.4kg 0.4kg 0.4kg 1.3kg 1.3kg 1.3kg 許容過負荷 150 ％ R.C. 150 ％ R.C. 定格出力 2mV/V ±0.3％ 2mV/V ±0.3％ 直線性 0.03％ R.O. 0.015％ R.O. ヒステリシス 0.03％ R.O. 0.02％ R.O. 繰り返し性 0.02％ R.O. 0.015％ R.O. 許容印加電圧 15V 20V 10V 入力端子間抵抗 1050Ω ±10Ω 1050Ω ±10Ω 出力端子間抵抗 1050Ω ±10Ω 1050Ω ±10Ω 絶縁抵抗 1000ＭΩ以上（ DC 50V） 1000ＭΩ以上（ DC 50V） 補償温度範囲 –10℃ 〜 60℃ –10℃ 〜 60℃ 許容温度範囲 –30 〜 80℃ –30 〜 80℃ 零点温度影響 0.025% R.O. / 10℃ 0.02% R.O. / 10℃ 出力の温度影響 0.03％ R.C. / 10℃ 0.025％ R.C. / 10℃ Φ8、4芯シールド、 ケーブル Φ6、4芯シールド、5m直結、先端バラ 5m直結、 Φ6、4芯シールド、5m直結、先端バラ 先端バラ 固定方法 ボルト穴 ボルト穴 本体材質 アルミニウム（ 表面は塗装） 鉄（ 表面は塗装） ステンレス / 鉄（ 表面は塗装） 付属品 ロードボタン ロードボタン 取り扱い方法の詳細につきましては、https://loadcell.jp/products/loadcell/tu-pgrs.html または https://loadcell.jp/products/loadcell/tu-pgrh.htmlを参照ください。 TU-PGRS □□N/KN-G TU-PGRH □□N/KN-G

寸法図（単位：mm） ロードボタン（付属品） 46 27 027 15 ‒0.8 24 34 4 R7 0 15 7 0 20 11 40 19 0 ‒0.8 球 30 10‒0.6 球R Ø58 球R Ø44 Ø11 C0.3 Ø11 TF-LB008F-G (100N～1kN) TF-LB012F-G (2kN～5kN) TF-LB018F-G (10kN～20kN) Ø44 TU-PGRS□□N/KN-G (500N, 1kN) Ø58 Ø88 Ø118 Ø88 Ø44 Ø62 Ø79 Ø62 Ø21 R1/2（PT1/2）Ø11 Ø34 Ø21 Ø11 Ø21 Ø34 Ø21Ø44 Ø62 Ø79 Ø62 TU-PGRS□□N-G (100N, 200N) （29.5） Ø28 TU-PGRH□□N/KN-G (200N, 500N, 1kN) M18 x 1.5 5 M8 x 1.25 M12 x 1.75 Ø7 ケーブル ゴムスリーブ ケーブル ケーブル ケーブル ゴムスリーブ ゴムスリーブ ゴムスリーブ Ø5 1 3-Ø4.5 貫通穴 75Ø 6-Ø6.5 貫通穴 98 M12 x 1.75 6-Ø6.5 貫通穴Ø - 6-Ø9 貫通穴TU PGRS□□N/KN-G (100N～1kN) TU-PGRH□□N/KN-G (200N～1kN) TU-PGRS□□KN-G (2kN, 5kN) TU-PGRS□□KN-G (10kN, 20kN) TU-PGRH□□KN-G (2kN～5kN) ティアック 超小型ロードセルの特長 ティアックのロードセル （使用例） ティアックは、ロードセルの製造販売を開始した1980年代から、独自の構造により マウンターの圧力 ワイヤーソーのテンション ウェハーのダイシング ウェハーの研磨 高精度化・小型化を目指し技術を培ってきました。その技術を活かし、高応答、高 精度、高安定度を実現したロードセルや、環境保全に配慮した製品を数多く開発。 お客様の用途に合わせた適切なロードセルを提供しています。 さらに、標準品では対応が厳しい条件（使用環境、スペース）の場合はカスタマイ ズにも対応。ワンオフの試作から量産まで、研究・開発から生産技術に携わるエン ジニアの皆様をサポートします。 関連製品 ※ 価格は全てメーカー希望小売価格です。 新発売 DIN92×45 パネル取付穴 サイズ 92×92サイズ シグナルコンディショナー デジタル指示計 カラーグラフィックデジタル指示計 ポータブルデジタル指示計 TC-11AC TC-11DC TD-700T 標準モデル CC-Linkモデル RS-485モデル TD-9000T TD-01 Portable 小型・軽量・シンプル 小型・高機能の優れモノ 大型液晶搭載の高機能モデル 現場でのチェックツール 超小型ながらロードセル計測に 数値表示、グラフ表示、TEDS機能、静ひずみ表示、 荷重センサと変位センサの2入力に対応。 ポータブルでありながら組込用にも 必要な回路をすべて備え、検出信 シグナルコンディショナー、一台で五役に対応。 充実した比較判定機能を持ち、大容量 引けを取らない多彩な機能が満載。 号を計測制御に適した電圧・電流 小 型・超 低 価 格 でありな がら 、高 視 認 性 の 内蔵メモリによる波形データ直接保存を いつでもどこでも、目的に合った に変 換するロードセルのための カラー液晶・多彩なホールド機能など、ハイ 実現しました。 計測が可能です。 シグナルコンディショナーです。 クラス製品と同等以上のパフォーマンスを実現 しました。 安全に関するご注意 ■ 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」をよくお読みください。■ 水、湿気、湯気、ほこり、油煙などの多い場所に設置しないでください。火災、感電、故障などの原因となることがあります。 仕様および外観は製品改良のため予告なく変更することがありますのでご了承ください｡ 記載されている会社名、製品名、ロゴマークは各社の商標または登録商標です。 https://datarecorder.jp/ （データレコーダー製品専用サイト） https://loadcell.jp/ （ロードセル製品専用サイト） 情報機器事業部 メジャメントプロダクト部 営業課 〒206-8530 東京都多摩市落合1-47 TEL 042-356-9161 FAX 042-356-9185 名古屋営業所 〒465-0093 名古屋市名東区一社1-79 TEL 052-856-7355 FAX 052-856-7366 第6名昭ビル6F 大阪営業所 〒564-0062 大阪府吹田市垂水町3-17-25 TEL 06-7670-4505 FAX 06-7670-4506 第一福徳ビル5階 ● 技術的なお問い合わせ TEL 042-356-9161 FAX 042-356-9185 受付時間 9:30 ～12:00 /13:00 ～17:00（ 土･日･祝日を除く） このカタログの記載内容は 2020年 11月現在のものです。 PRINTED IN JAPAN 1120 TCJ・ISD-137 13 11.5 Ø14 Ø14 0.15 0.09 26 26 18 （Ø18） M8 x 1.25 0.08 Ø11 36 20 M12 x 1.75 Ø21 0.08 40 M18 x 1.5 （Ø14） 17 （53） Ø34 0.15 （64.5） 36
