引張・圧縮型ロードセル TU-NR-C-G

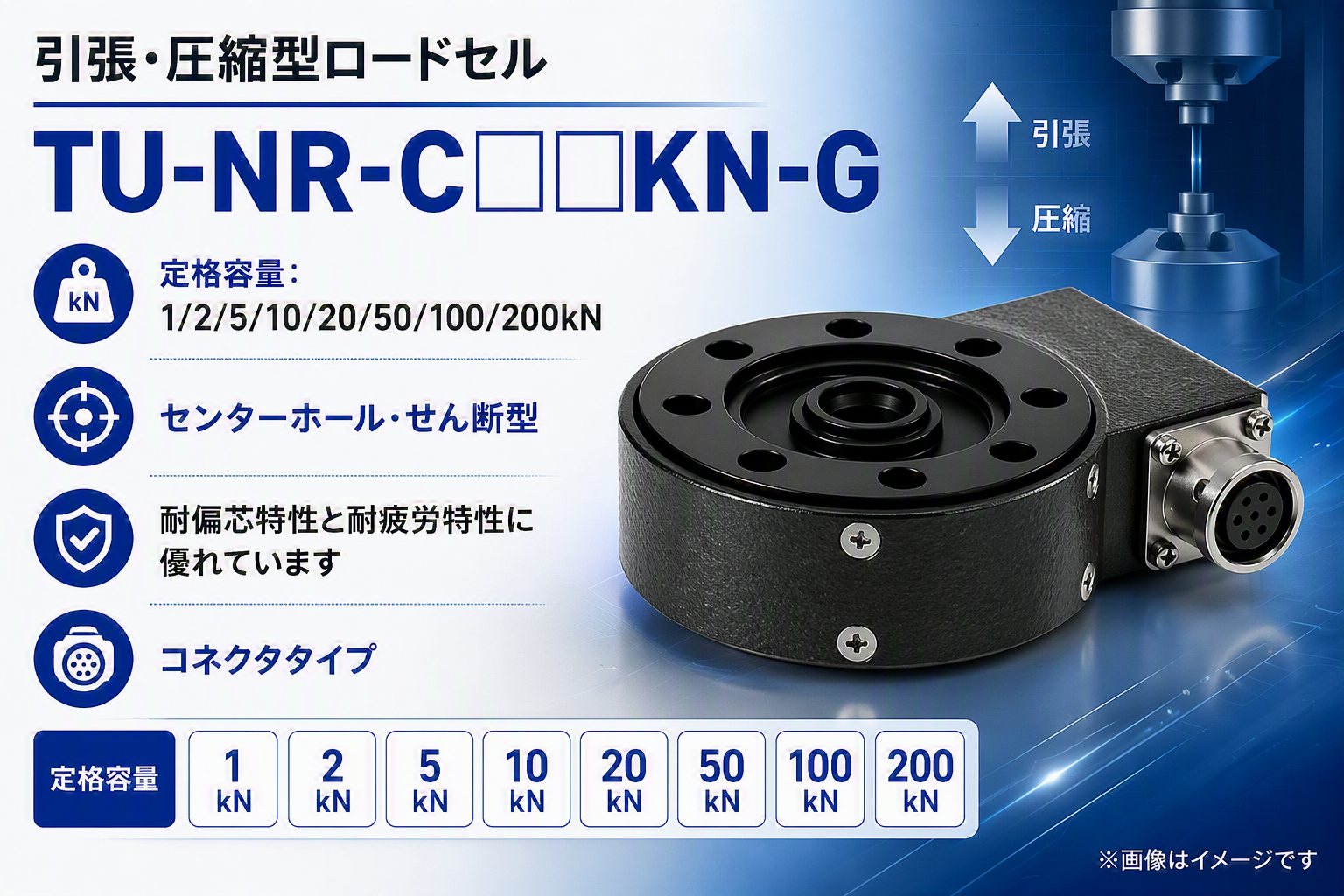

引張・圧縮型ロードセル TU-NR-C□□KN-G TU-GR□□KN-G TU-NR-C タ イ プせん断型 特 長耐偏心・横荷重に強い TU-GR 引張・圧縮型ロードセル センターホール タイプ 薄型 固定方法 引張圧縮両用 射出成型機やウェハ―研磨機の荷重 スペースを取らず、既設の装置に ボルト固定 引張圧縮両方向から検定済み。 管理に も容易に取り付けが可能。 仕様 タイプ 引張・圧縮型 型式 TU-NR-C□□KN-G （10物質） TU-GR□□KN-G （10物質） ラインナップ（ 定格荷重） 1kN 2kN 5kN 10kN 20kN 50kN 100kN 200kN 5kN 10kN 20kN 50kN 100kN 200kN 500kN 1000kN 固有振動数 6.5kHz 8kHz 11kHz 16kHz 21kHz 18kHz 16kHz 12kHz 3.5kHz 5kHz 7.6kHz 8.8kHz 7kHz 5.6kHz 5.9kHz 3.3kHz 質量 0.6kg 0.6kg 0.6kg 0.6kg 0.7kg 1.1kg 2.2kg 6kg 2.2kg 2.2kg 2.2kg 3.7kg 8.5kg 20kg 54kg 140kg 許容過負荷 150 ％ R.C. 150 ％ R.C. 0.75 1 定格出力 mV/V mV/V 1.5mV/V 2mV/V ±1％ ±1％ ±0.3％ ±1％ 直線性 0.15％ R.O. 0.05％ R.O. 0.15％ R.O. ヒステリシス 0.15％ R.O. 0.1％ R.O. 0.15％ R.O. 繰り返し性 0.1％ R.O. 0.03％ R.O. 0.1％ R.O. 許容印加電圧 20V、推奨12V 20V 入力端子間抵抗 350Ω 350Ω ±3.5Ω 出力端子間抵抗 350Ω 350Ω ±3.5Ω 絶縁抵抗 1000ＭΩ以上 1000ＭΩ以上（ DC 50V） 補償温度範囲 –10℃ 〜 60℃ –10℃ 〜 60℃ 許容温度範囲 –30 〜 80℃ –30 〜 80℃ 零点温度影響 0.1% R.O. /10℃ 0.05% R.O. /10℃ 0.05% R.O. / 10℃ 出力の温度影響 0.1％ R.C. / 10℃ 0.1％ R.C. / 10℃ ケーブル Φ8、4芯シールド、5m、片側 先端バラ・片側 PRC03-12A10-7M Φ8、4芯シールド、5m直結、先端バラ 固定方法 ボルト穴 ボルト穴 本体材質 合金工具鋼 合金工具鋼 その他 本体側コネクター PRC03-21A10-7F アイボルト付属 取り扱い方法の詳細につきましては、https://loadcell.jp/products/loadcell/tu-nr-c.html または https://loadcell.jp/products/loadcell/tu-gr.htmlを参照ください。 TU-NR-C □□KN-G TU-GR □□KN-G

寸法図（単位：mm） 定格容量 A Ø B C ØD Ø E Ø F ØG H J K L M N ØP ØQ 定格容量 A Ø B ØC ØD Ø E F ØG H I ØJ K L M N 1kN 102kgf 25 65 22 70 41 18 14 0.5 2 55 22 50 M12×1 52 6.5 5kN 510kgf 40 105 65 35 20 M18 ×1.5 85 8-Ø9 77 50 25 3 1 – 2kN 204kgf 25 65 22 70 41 18 14 0.5 2 55 22 50 M12×1 52 6.5 10kN 1.02tf 40 105 65 35 20 M18 ×1.5 85 8-Ø9 77 50 25 3 1 – 5kN 510kgf 25 65 22 70 41 18 14 0.5 2 55 22 50 M12×1 52 6.5 20kN 2.04tf 40 105 65 35 20 M18 ×1.5 85 8-Ø9 77 50 25 3 1 – 10kN 1.02tf 25 65 22 70 41 18 14 0.5 2 55 22 50 M12×1 52 6.5 50kN 5.1tf 50 120 74 40 26 M24 ×1.5 95 8-Ø11 86 50 25 4 1 – 20kN 2.04tf 30 65 22 70 41 18 14 0.5 2 55 22 50 M12×1 52 6.5 100kN 10.2tf 65 160 100 60 40 M36×2 130 8-Ø18 108.5 55 30 5 1 – 50kN 5.1tf 30 88 27 92 60 30 22 1 2 64 22 50 M20 ×1.5 74 9 200kN 20.4tf 80 220 140 80 55 M50×2 180 8-Ø26 140.5 55 30 5 1 2-M8 100kN 10.2tf 34 117 31 121 82 46 34 1 2 81 22 50 M32 ×2 100 11 500kN 51tf 100 330 200 135 90 M85×2 265 8-Ø33 203.5 70 40 7 2 4-M10 200kN 20.4tf 50 – – 166 116 60 44 1 2 117 40 70 M40 ×2 142 17 1000kN 102tf 140 460 280 190 115 M110×3 370 16 -Ø33 270.0 70 40 7 2 4-M10 ティアック ロードセルの特長 ティアックのロードセル （使用例） ティアックは、ロードセルの製造販売を開始した1980年代から、独自の構造により マウンターの圧力 ワイヤーソーのテンション ウェハーのダイシング ウェハーの研磨 高精度化・小型化を目指し技術を培ってきました。その技術を活かし、高応答、高 精度、高安定度を実現したロードセルや、環境保全に配慮した製品を数多く開発。 お客様の用途に合わせた適切なロードセルを提供しています。 さらに、標準品では対応が厳しい条件（使用環境、スペース）の場合はカスタマイ ズにも対応。ワンオフの試作から量産まで、研究・開発から生産技術に携わるエン ジニアの皆様をサポートします。 関連製品 ※ 価格は全てメーカー希望小売価格です。 EtherNet/IP™ モデル 新発売 新発売 パネル取付穴 92×92サイズ DIN92×45 DINレール 軽量320g サイズ 取付対応 （電池含む） カラーグラフィックデジタル指示計 デジタル指示計 TD-9000T TD-700T シグナルコンディショナー ポータブルデジタル指示計 標準モデル 標準モデル TD-SC1 TD-01 Portable EtherNet/I P™モデル CC-Linkモデル D/Aモデル R S-485モデル CC-Linkモデル（計画中） RS-485モデル 薄型・軽量の 大型液晶搭載の高機能モデル 小型・高機能の優れモノ シグナルコンディショナー 現場でのチェックツール 荷重センサと変位センサの2入力に対応。充 数値表示、グラフ表示、TEDS機能、静ひずみ表示、 高速サンプリング20,000回/秒、USB接 ポータブルでありながら組込用にも 実した比較判定機能を持ち、大容量内蔵 シグナルコンディショナー、一台で五役に対応。 続経由でPCによる設定も可能。選べ 引けを取らない多彩な機能が満載。 メモリによる波形データ直接保存を実現しま 小 型・超 低 価 格 でありな がら、高 視 認 性 の るネットワーク、TEDS校正機能搭載。 いつでもどこでも、目的に合った した。 カラー液晶・多彩なホールド機能など、ハイ 計測が可能です。 クラス製品と同等以上のパフォーマンスを実現。 安全に関するご注意 ■ 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」をよくお読みください。 ■ 水、湿気、湯気、ほこり、油煙などの多い場所に設置しないでください。火災、感電、故障などの原因となることがあります。 仕様および外観は製品改良のため予告なく変更することがありますのでご了承ください｡ EtherNet/IPはODVA, Inc.の商標です。 記載されている会社名、製品名、ロゴマークは各社の商標または登録商標です。 https://loadcell.jp/（ ロードセル製品）　https://datarecorder.jp/（ データレコーダー製品） 情報機器事業部 メジャメントプロダクト部 営業課 TEL 042-356-9161 〒206-8530 東京都多摩市落合1-47 FAX 042-356-9185 　名古屋営業所 TEL 052-856-7355 〒465-0093 名古屋市名東区一社1-79 第6名昭ビル6F FAX 052-856-7366 　大阪営業所 TEL 06-7670-4505 〒564-0062 大阪府吹田市垂水町3-17-25 第一福徳ビル5F FAX 06-7670-4506 技術的なお問い合わせ TEL 042-356-9161 （受付時間 9:30 ～12:00 /13:00 ～17: 00 土･日･祝日･当社休業日を除く） FAX 042-356-9185 このカタログの記載内容は 2021年 10月現在のものです。 PRINTED IN JAPAN 1021 TCJ・ISD-140B
