圧縮型ロードセルTC-XR(T)-G6

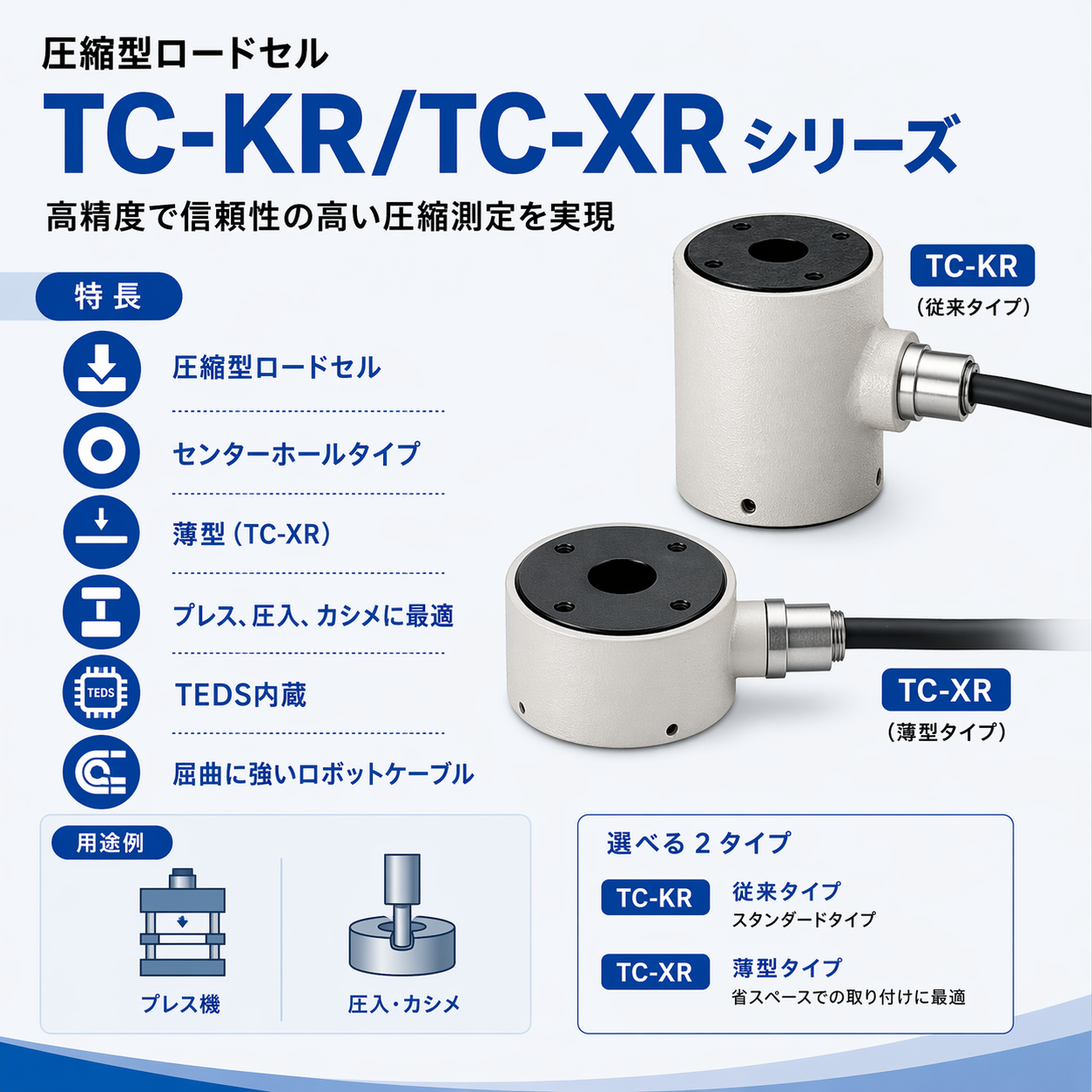

圧縮型ロードセル TC-KR(T)□□KN-G6 TC-XR(T)□□KN-G6 TC-KR 用 途プレス・圧入用 特 長従来型、薄型 （ TC-KR） （ TC-XR） TC-XR 圧縮型ロードセル センターホール 屈曲に強い TEDS機能内蔵で フラットタイプ 薄型 ロボットケーブル プラグアンド 標準化 プレイが可能 圧入・加締めなどのプレス圧測定に スペースを取らず、既設のプレスに 産業用ロボットや工作機械など 指示計TDシリーズを繋ぐだけで、 も容易に取り付けが可能。 繰り返し動作が多い可動部で発生 今まで手動で行っていた等価入 する屈曲に対して、耐久性を強化。 力校正を自動で行うことができ、 高い安定性と信頼性を実現。 校正忘れを防げます。 （裏面 TEDS対応参照） 仕様 タイプ 圧縮型 - ( ) - (本体) - ( ) - (本体 型式 TC KR T □□KN G6 内蔵 TC XR T □□KN G6 内蔵) ( 10 ) ( 10 物質 物質) ラインナップ（ 定格荷重） 5kN 10kN 20kN 30kN 50kN 100kN 200kN 300kN 20kN 50kN 100kN 200kN 300kN 固有振動数 13.2kHz 8.2kHz 10.9kHz 8 kHz 13.5kHz 19kHz 10 kHz 4.6kHz 7.0kHz 11kHz 13kHz 11kHz 9kHz 質量 0.3kg 0.95kg 1.0kg 1.0kg 1.0kg 1.3kg 2.9kg 15kg 0.8kg 0.8kg 0.9kg 2.0 kg 4.0 kg 許容過負荷 120 ％ R.C. 120 ％ R.C. 定格出力 1mV/V ±1％ 1mV/V ±1％ 直線性 0.5％ R.O. 0.5％ R.O. ヒステリシス 0.5％ R.O. 0.5％ R.O. 繰り返し性 0.1％ R.O. 0.1％ R.O. 許容印加電圧 18 V 15V 入力端子間抵抗 350Ω 700Ω 700Ω ±3.5Ω ±7Ω ±7Ω 出力端子間抵抗 350Ω 700Ω 700Ω ±3.5Ω ±7Ω ±7Ω 絶縁抵抗 2000ＭΩ以上（ DC 50V） 2000ＭΩ以上（ DC 50V） 補償温度範囲 –10℃ 〜 70℃ 0℃ 〜 60℃ 許容温度範囲 –20℃ 〜 100℃ –10℃ 〜 80℃ 零点温度影響 0.1% R.O. / 10℃ 0.5% R.O. / 10℃ 出力の温度影響 0.1％ R.C. / 10℃ 0.5% R.C. / 10℃ ケーブル Φ6、6芯シールドロボットケーブル、3m直結、先端バラ Φ6、6芯シールドロボットケーブル、3m直結、先端バラ 固定方法 ネジ穴 ネジ穴 本体材質 ニッケルクロムモリブデン鋼 ニッケルクロムモリブデン鋼 取り扱い方法の詳細につきましては、https://loadcell.jp/products/loadcell/tc-kr-g6.html または https://loadcell.jp/products/loadcell/tc-xr-g6.htmlを参照ください。 TC-KR(T)□□KN-G6 TC-XR(T)□□KN-G6

寸法図（単位：mm） 定格容量 ØA Ø B C D Ø E Ø F G H Ø J K 定格容量 ØA Ø B C D Ø E Ø F G H Ø J K 5kN 510kgf 40 35 50 1 24 10 2×4 -M4 深さ8 25 26 29 20kN 2.04tf 62 56 35 1 44 18 2×4 -M5 深さ7 17.5 20 40 10kN 1.02tf 62 55 70 2 44 18 2×4 -M5 深さ8 35 26 40 50kN 5.1tf 62 56 35 1 44 18 2×4 -M5 深さ7 17.5 20 40 20kN 2.04tf 62 55 70 2 44 18 2×4 -M5 深さ8 35 26 40 100kN 10.2tf 62 56 40 1 44 18 2×4 -M5 深さ7 20 20 40 30kN 3.06tf 62 55 70 2 44 18 2×4 -M5 深さ8 35 26 40 200kN 20.4tf 86 78 50 2 60 20 2×4 -M8 深さ10 25 26 52 50kN 5.1tf 62 55 70 2 44 18 2×4 -M5 深さ8 35 26 40 300kN 30.6tf 100 90 70 2 70 20 2×4 -M8 深さ12 35 26 59 100kN 10.2tf 62 55 80 2 44 18 2×4 -M5 深さ8 40 26 40 ※治具取付寸法図と幾何公差は外観仕様図よりダウンロードできます。 200kN 20.4tf 88 80 100 2 60 20 2×4 -M8 深さ12 50 26 53 300kN 30.6tf 100 90 120 2 70 20 2×4 -M8 深さ15 60 26 59 関連製品 ※ 価格は全てメーカー希望小売価格です。 EtherNet/IP™ モデル 新発売 新発売 パネル取付穴 92×92サイズ DIN92×45 DINレール 軽量320g サイズ 取付対応 （電池含む） カラーグラフィックデジタル指示計 デジタル指示計 TD-9000T TD-700T シグナルコンディショナー ポータブルデジタル指示計 標準モデル 標準モデル TD-SC1 TD-01 Portable EtherNet/I P™モデル CC-Linkモデル D/Aモデル R S-485モデル CC-Linkモデル（計画中） RS-485モデル 薄型・軽量の 大型液晶搭載の高機能モデル 小型・高機能の優れモノ シグナルコンディショナー 現場でのチェックツール 荷重センサと変位センサの2入力に対応。充 数値表示、グラフ表示、TEDS機能、静ひずみ表示、 ポータブルでありながら組込用にも 高速サンプリング20,000回/秒、USB接 実した比較判定機能を持ち、大容量内蔵 シグナルコンディショナー、一台で五役に対応。 引けを取らない多彩な機能が満載。 続経由でPCによる設定も可能。選べ メモリによる波形データ直接保存を実現しま 小 型・超 低 価 格 でありな がら、高 視 認 性 の いつでもどこでも、目的に合った るネットワーク、TEDS校正機能搭載。 した。 カラー液晶・多彩なホールド機能など、ハイ 計測が可能です。 クラス製品と同等以上のパフォーマンスを実現。 安全に関するご注意 ■ 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」をよくお読みください。 ■ 水、湿気、湯気、ほこり、油煙などの多い場所に設置しないでください。火災、感電、故障などの原因となることがあります。 仕様および外観は製品改良のため予告なく変更することがありますのでご了承ください｡ EtherNet/IPはODVA, Inc.の商標です。 記載されている会社名、製品名、ロゴマークは各社の商標または登録商標です。 https://loadcell.jp/（ ロードセル製品）　https://datarecorder.jp/（ データレコーダー製品） 情報機器事業部 メジャメントプロダクト部 営業課 TEL 042-356-9161 〒206-8530 東京都多摩市落合1-47 FAX 042-356-9185 　名古屋営業所 TEL 052-856-7355 〒465-0093 名古屋市名東区一社1-79 第6名昭ビル6F FAX 052-856-7366 　大阪営業所 TEL 06-7670-4505 〒564-0062 大阪府吹田市垂水町3-17-25 第一福徳ビル5F FAX 06-7670-4506 技術的なお問い合わせ TEL 042-356-9161 （受付時間 9:30 ～12:00 /13:00 ～17: 00 土･日･祝日･当社休業日を除く） FAX 042-356-9185 このカタログの記載内容は 2021年 10月現在のものです。 PRINTED IN JAPAN 1021 TCJ・ISD-139B
