圧縮型ロードセル TC-USR(T)-G3

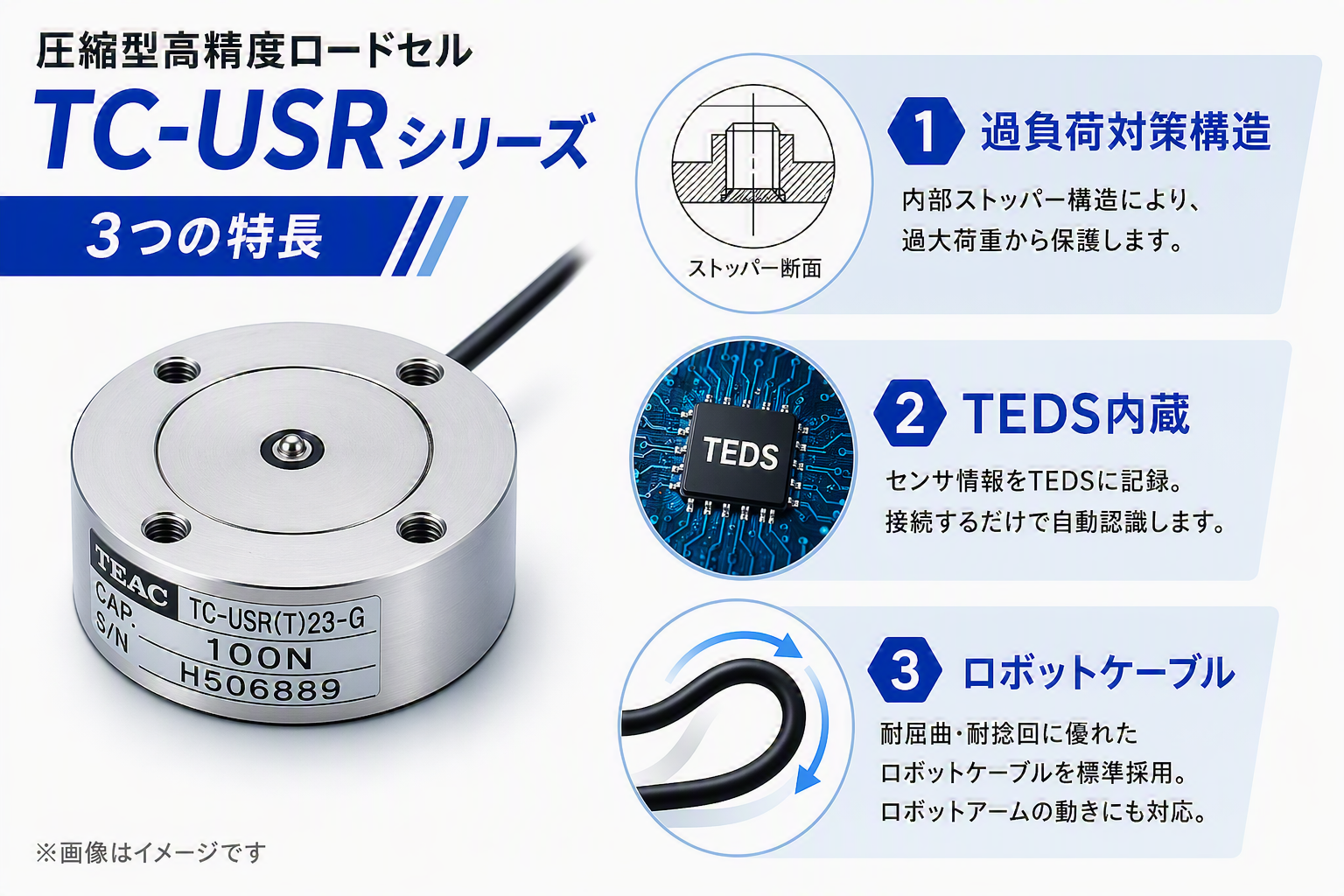

圧縮型ロードセル TC-USR(T)□□N/KN-G3 （ 高精度） （壊れにくい） （コインサイズ） 正確・堅牢・小型 圧縮型ロードセル 過負荷対策構造 屈曲に強い TEDS機能内蔵で ロボットケーブル標準化 プラグアンドプレイが可能 低容量においても高精度の測定ができる 産業用ロボットや工作機械など繰り返し動作 指示計TDシリーズを繋ぐだけで、今まで ように、他のロードセルと違った直線はり が多い可動部で発生する屈曲に対して、耐久 手動で行っていた等価入力校正を自動で 構造の起歪板を採用。過負荷対策構造付き、 性を強化。高い安定性と信頼性を実現。 行うことができ、校正忘れを防げます。 微小荷重の測定に最適です。 （裏面 TEDS対応参照） 仕様 タイプ 圧縮型 型名 TC-USR(T)□□N/KN-G3 （本体内蔵） （10物質） ラインナップ TC-USR(T)30-G3 TC-USR(T)17-G3 TC-USR(T)23-G3 TC-USR(T)29-G3 TC-USR(T)34-G3 定格容量 0.5N 1N 2N 5N 2N 5N 10N 20N 50N 100N 200 N 500N 1kN 2kN 固有振動数 0.5kHz 0.8kHz 5.6kHz 6.7kHz 5.5kHz 7.5kHz 6.8kHz 7.5kHz 9.5kHz 15kHz 14kHz 14kHz 15kHz 16kHz 質量 12g 2.5g 5g 15g 35g 58 g 65g 呼び径 Ø30タイプ Ø17タイプ Ø23タイプ Ø29タイプ Ø34タイプ 本体材質 アルミニウム ステンレス 許容過負荷 120％ R.C. 150％ R.C. 限界過負荷 300％ R.C. 500％ R.C. 300％ R.C. 定格出力 0.5mV/V以上 0.75mV/V以上 直線性 0.1％ R.O. 0.3％ R.O. 0.1％ R.O. ヒステリシス 0.1％ R.O. 0.3％ R.O. 0.1％ R.O. 繰り返し性 0.1％ R.O. 0.3％ R.O. 0.1％ R.O. 許容印加電圧 6V 入力端子間抵抗 420Ω ±20Ω 390Ω±20Ω 出力端子間抵抗 350Ω±20Ω 絶縁抵抗 1000ＭΩ以上（ 50V DC） 補償温度範囲 0℃ 〜 60℃ 許容温度範囲 –5℃ 〜 70℃ –10℃ 〜 60℃ 零点温度影響 0.3% R.O. / 10℃ 出力の温度影響 0.3％ R.C. / 10℃ 0.1％ R.C. / 10℃ ケーブル Φ3、6芯シールドロボットケーブル、3m直結、先端バラ 固定方法 ネジ穴 ※Φ17タイプは接着 構造 過負荷対策構造付 取り扱い方法の詳細につきましては、https://loadcell.jp/products/loadcell/tc-usr.htmlを参照ください。

寸法図 （単位：mm） ティアックロードセルの特長 ティアックのロードセル ロボットケーブルを標準化 TEDS対応 高応答、高精度、高安定度を実現したロードセルや、 産業用ロボットや工作機械など繰り返し動作が多い ロードセル本体に内蔵されたメモリにモデル名、シリ 環境保全に配慮した製品を数多く開発。標準品では 可動部で発生する屈曲に対して、耐久性を強化し安 アル番号、感度（物理量に対する出力値）等の校正 対応が厳しい条件（使用環境、スペース）の場合はカ 定した性能を維持できるロボットケーブルを採用。 係数を電子化し記録。センサー固有の値を電子的に スタマイズにも対応。ワンオフの試作から量産まで、 TEDS機能とともに、自動化・省力化に貢献します。 設定でき、記録された情報の読み取り等価入力校正 研究・開発から生産技術に携わるエンジニアの皆様 ※お客様のご使用用途や環境に合わせたご提案も可能 を自動化し、設定時のヒューマンエラーを排除、ロー をサポートします。 です。詳しくは、営業担当までお問い合わせください。 ドセル交換時の負担を軽減することができます。 関連製品 ※ 価格は全てメーカー希望小売価格です。 EtherNet/IP™ モデル CC-Linkモデル 新発売 パネル取付穴 92×92サイズ DIN92×45 DINレール 軽量320g サイズ 取付対応 （電池含む） カラーグラフィックデジタル指示計 デジタル指示計 シグナルコンディショナー TD-9000T TD-700T TD-SC1 ポータブルデジタル指示計 標準モデル ¥99,800（税込 ¥109,780） 標準モデル D/Aモデル TD-01 Portable EtherNet/I P™モデル ¥149, 800（税込 ¥164,780） CC-Linkモデル ¥69,800（税込 ¥76,780） RS-485モデル CC-Linkモデル RS-485モデル ¥59,800（税込 ¥65,780） EtherNet/IP™モデル ￥79,800（税込￥87,780） CC-Linkモデル ￥49,800（税込￥54,780） 大型液晶搭載の高機能モデル 小型・高機能の優れモノ 現場での チェックツール 荷重センサと変位センサの2入力に対応。 数値表示、グラフ表示、TEDS機能、静ひずみ表示、 薄型・軽量の ポータブルでありながら組 充実した比較判定機能を持ち、大容量 シグナルコンディショナー、一台で五役に対応。 シグナルコンディショナー 込用にも引けを取らない多 内蔵メモリによる波形データ直接保存を 小 型・超 低 価 格 でありな がら、高 視 認 性 の 高速サンプリング20,000回/秒、USB接続経由 彩な機能が満載 。い つ で 実現しました。 カラー液晶・多彩なホールド機能など、ハイ でPCによる設定も可能。選べるネットワーク、 もどこで も 、目 的 に合 っ クラス製品と同等以上のパフォーマンスを実現。 TEDS校正機能搭載。 た計測が可能です。 安全に関するご注意 ■ 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」をよくお読みください。 ■ 水、湿気、湯気、ほこり、油煙などの多い場所に設置しないでください。火災、感電、故障などの原因となることがあります。 仕様および外観は製品改良のため予告なく変更することがありますのでご了承ください｡ EtherNet/IPはODVA, Inc.の商標です。 記載されている会社名、製品名、ロゴマークは各社の商標または登録商標です。 https://loadcell.jp/（ ロードセル製品）　https://datarecorder.jp/（ データレコーダー製品） 情報機器事業部 メジャメントプロダクト部 営業課 TEL 042-356-9161 〒206-8530 東京都多摩市落合1-47 FAX 042-356-9185 　名古屋営業所 TEL 052-856-7355 〒465-0093 名古屋市名東区一社1-79 第6名昭ビル6F FAX 052-856-7366 　大阪営業所 TEL 06-7670-4505 〒564-0062 大阪府吹田市垂水町3-17-25 第一福徳ビル5F FAX 06-7670-4506 技術的なお問い合わせ TEL 042-356-9161 （受付時間 9:30 ～12:00 /13:00 ～17: 00 土･日･祝日･当社休業日を除く） FAX 042-356-9185 このカタログの記載内容は 2022年 1月現在のものです。 PRINTED IN JAPAN 0122 TCJ・ISD-135E
