ECOクリーンLFP技術資料

製品カタログ

このカタログについて

ドキュメント名 ECOクリーンLFP技術資料
ドキュメント種別 製品カタログ
ファイルサイズ 1.1Mb
取り扱い企業 株式会社流機エンジニアリング (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
【新技術!】高精度吸着式水処理装置「ECOクリーンLFP」
製品カタログ

株式会社流機エンジニアリング

この企業の関連カタログの表紙
高精度水処理装置ECOクリーン
製品カタログ

株式会社流機エンジニアリング

この企業の関連カタログの表紙
排水ゼロに挑戦!水循環再利用技術で上下水道コスト90%削減!?
製品カタログ

株式会社流機エンジニアリング

このカタログの内容

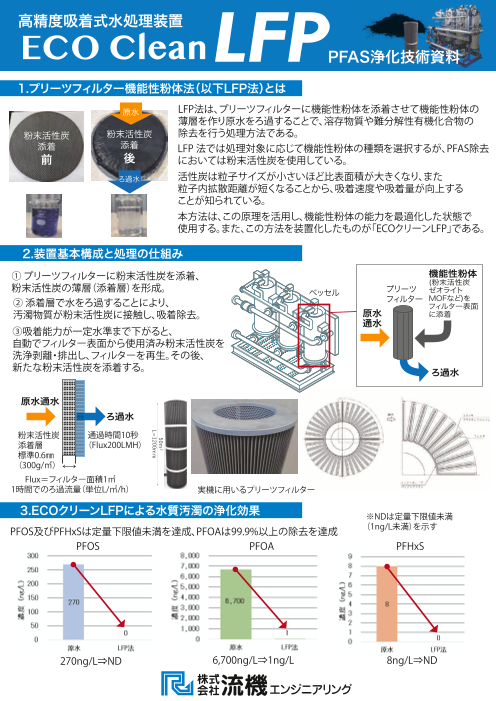

Page1

山内先生用LFP技術資料のコピー.pdf

LFPPFAS浄化技術資料 1.プリーツフィルター機能性粉体法(以下LFP法)とは 原水 LFP法は、プリーツフィルターに機能性粉体を添着させて機能性粉体の 薄層を作り原水をろ過することで、溶存物質や難分解性有機化合物の 粉末活性炭 粉末活性炭 除去を行う処理方法である。 添着 添着 LFP 法では処理対象に応じて機能性粉体の種類を選択するが、PFAS除去 前 後 においては粉末活性炭を使用している。 ろ過水 活性炭は粒子サイズが小さいほど比表面積が大きくなり、また 粒子内拡散距離が短くなることから、吸着速度や吸着量が向上する ことが知られている。 本方法は、この原理を活用し、機能性粉体の能力を最適化した状態で 使用する。また、この方法を装置化したものが「ECOクリーンLFP」である。 2.装置基本構成と処理の仕組み ① プリーツフィルターに粉末活性炭を添着、 機能性粉体 粉末活性炭の薄層(添着層)を形成。 (粉末活性炭 ベッセル プリーツ ゼオライト ② 添着層で水をろ過することにより、 フィルター MOFなど)を フィルター表面 汚濁物質が粉末活性炭に接触し、吸着除去。 原水 に添着 通水 ③吸着能力が一定水準まで下がると、 自動でフィルター表面から使用済み粉末活性炭を 洗浄剥離・排出し、フィルターを再生。その後、 新たな粉末活性炭を添着する。 ろ過水 原水通水 ろ過水 粉末活性炭 通過時間10秒 添着層 (Flux200LMH) 標準0.6㎜ (300g/㎡) Flux=フィルター面積1㎡ 1時間でのろ過流量(単位L/㎡/h) 実機に用いるプリーツフィルター 3.ECOクリーンLFPによる水質汚濁の浄化効果 ※NDは定量下限値未満 PFOS及びPFHxSは定量下限値未満を達成、PFOAは99.9%以上の除去を達成 (1ng/L未満)を示す PFOS PFOA PFHxS 270ng/L⇒ND 6,700ng/L⇒1ng/L 8ng/L⇒ND
Page2

山内先生用LFP技術資料ウラのコピー.pdf

4.細粒化した活性炭の能力が向上する仕組み ~鬼ごっこ理論~ 溶存物質 活性炭が細粒化すると、活性炭の体積あたりの表面積が広くなる。 また、粉末であることで空間中に存在する活性炭粒子の密度は高く、 粒状 粒状 粒子と粒子の間隙が狭くなる。 活性炭 水の流れ方向 活性炭 粉末活性炭の大きさを仮に直径1mとすると、粒状活性炭の間に 空いた間隙は180mにもなる。両脇にいる粒状活性炭が“鬼ごっこ”の鬼 だと考えると、間隙が大きいので、溶存物質は水の流れと共に下流側に どんどん逃げてしまう。 溶存物質 水の流れ方向 1 とすると 一方、粉末活性炭を添着させると左図の状態になる。間隙はわずか 40cm程度のため、水は狭い間隙を通過していき、溶存物質は活性炭に 効果的に引きつけられる。溶存物質は逃げきれず、活性炭に捕まってしまう。 粉末活性炭 添着層 これが、活性炭が細粒化・粉末になることで吸着能力が向上する仕組み フィルター である。当社ではこの仕組みを“鬼ごっこ理論”と名づけている。 5.環境負荷度、技術の経済性 廃棄物量 粉末活性炭にPFASを吸着・固体化し、重量10万~1万分の1に減量が可能 従来方法に比べて廃活性炭排出量は1/10 活性炭の PFOA吸着容量μg/g 8,764μg/g 510μg/g 従来技術 粒状活性炭処理 LFP 処理前濃度 154ng/L 102,752ng/L 処理後濃度 103ng/L 4.4ng/L 除去率 33% 99.96% 活性炭1g あたりのPFOA 吸着容量 廃活性炭発生量 CO2排出量 コスト 従来の粒状活性炭処理や膜分離処理での 粉末活性炭の能力を最適化したことにより CO2排出量に比べて1/4~1/7 粒状活性炭吸着処理に比べて、コスト約1/3 処理単価 円 廃棄物処分費用 活性炭購入費用 電気代 処理単価 円 粒状活性炭吸着 各処理方法でのCO2排出量 処理単価(ランニング) 株式会社流機エンジニアリング webサイトでも 〒108-0073 東京都港区三田3-4-2 製品情報をご覧いただけます TEL:03-3452-7400 https://www.ryuki.com mail:hp_info@ryuki.com 単位処理水量あたり 処理費用(円 )
