幅広い製品レンジ
正確性・耐久性に優れたポンプ
1 可変速駆動 - ストロークのスピードを調整
2 高分解能比
3 ガスロック対策
4 耐腐食性・防水構造
5 ワールドワイド電源電圧
◆多様な用途
滅菌:次亜塩素酸ナトリウム、二酸化塩素注入
pH調整:硫酸、苛性ソーダ、塩酸注入
その他化学薬品:消泡剤、洗浄剤、殺菌剤、凝集剤、スケール防止剤、剥離剤、塩素中和剤
◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。
このカタログについて
ドキュメント名 | ダイヤフラム式高精度デジタル定量ポンプ スマートデジタルシリーズ |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 3.1Mb |
登録カテゴリ | |
取り扱い企業 | グルンドフォスポンプ株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

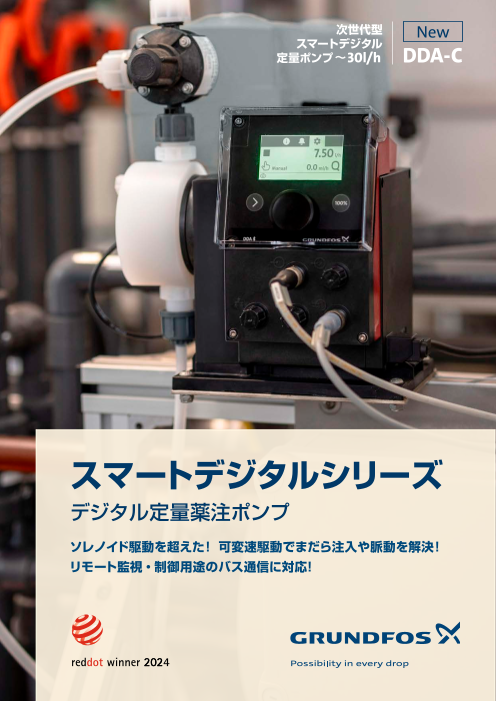

Page1
表紙
GRUNDFOS DOSING AND DISINFECTION
DDA S
DDC S
Smart
DDE S Digital
Series
DDA XL
DDE XL
LITY S
Digital
dosing スマートデジタルシリーズ
since 2000 ダイヤフラム式高精度デジタル定量ポンプ
RELIABILITY
FLEXIBI
ETY
AF

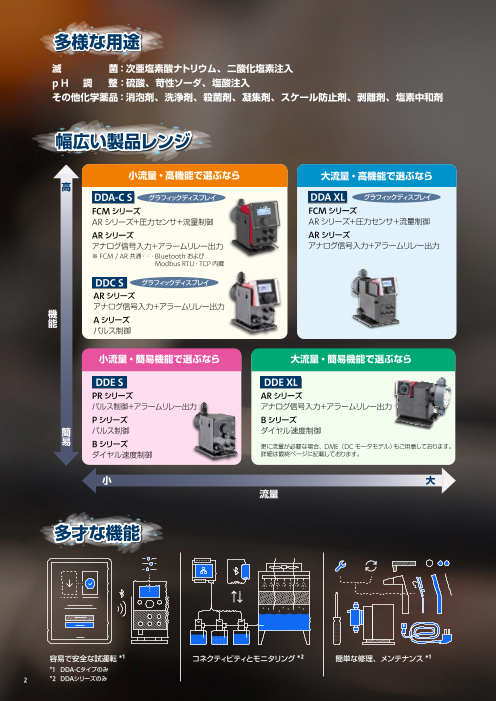

Page2
多様な用途、幅広い製品レンジ
グルンドフォス
スマートデジタルシリーズ
ソレノイド駆動を超えた!可変速駆動でまだら注入や脈動を解決!
多様な用途
滅 菌:次亜塩素酸ナトリウム、二酸化塩素注入
p H 調 整:硫酸、苛性ソーダ、塩酸注入
その他化学薬品:消泡剤、洗浄剤、殺菌剤、凝集剤、スケール防止剤、剥離剤、塩素中和剤
幅広い製品レンジ
小流量・高機能で選ぶなら 大流量・高機能で選ぶなら
高
DDA S グラフィックディスプレイ DDA XL グラフィックディスプレイ
FCMシリーズ FCMシリーズ
ARシリーズ+圧力センサ+流量制御 ARシリーズ+圧力センサ+流量制御
ARシリーズ ARシリーズ
アナログ信号入力+アラームリレー出力 アナログ信号入力+アラームリレー出力
DDC S グラフィックディスプレイ
ARシリーズ
アナログ信号入力+アラームリレー出力
機
能 Aシリーズ
パルス制御
小流量・簡易機能で選ぶなら 大流量・簡易機能で選ぶなら
DDE S DDE XL
PRシリーズ ARシリーズ
パルス制御+アラームリレー出力 アナログ信号入力+アラームリレー出力
Pシリーズ Bシリーズ
簡 パルス制御 ダイヤル速度制御
易 Bシリーズ 更に流量が必要な場合、DME(DCモータモデル)もご用意しております。
ダイヤル速度制御 詳細は最終ページに記載しております。
小 大
流量
2

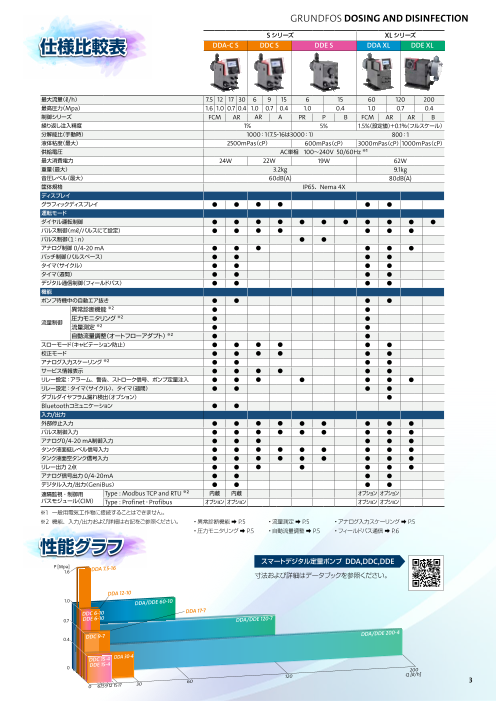

Page3
仕様比較表、性能グラフ
GRUNDFOS DOSING AND DISINFECTION
Sシリーズ XLシリーズ
DDA S DDC S DDE S DDA XL DDE XL
仕様比較表
最大流量(ℓ/h) 30 15 15 200 200
最高圧力(Mpa) 1.6 1.0 1.0
制御シリーズ FCM AR AR A PR P B FCM AR AR B
繰り返し注入精度 1% 5 % 1.5%(設定値)+0.1%(フルスケール)
分解能比(手動時) 1000:1(7.5-16は 3000:1) 800:1
液体粘度(最大) 2500mPas(cP) 600mPas(cP) 3000mPas(cP)1000mPas(cP)
供給電圧 AC単相 100~240V 50/60Hz
最大消費電力 24W 22W 19W 62W
重量(最大) 3.2kg 9.1kg
音圧レベル(最大) 60dB(A) 80dB(A)
筐体規格 IP65、Nema 4X
ディスプレイ
グラフィックディスプレイ ● ● ● ● ● ●
運転モード
ダイヤル運転制御 ● ● ● ● ● ● ● ● ● ● ●
パルス制御(mℓ/パルスにて設定) ● ● ● ● ● ● ●
パルス制御(1:n) ● ●
アナログ制御 0/4-20 mA ● ● ● ● ● ●
バッチ制御(パルスベース) ● ● ● ●
タイマ(サイクル) ● ● ● ●
タイマ(週間) ● ● ● ●
デジタル通信制御(フィールドバス) ● ● ● ●
機能
ポンプ待機中の自動エア抜き ● ● ● ●
流量制御:異常診断機能 * ● ●
流量制御:圧力モニタリング * ● ●
流量制御:流量測定 * ● ●
流量制御:自動流量調整(オートフローアダプト)* ● ●
スローモード(キャビテーション防止) ● ● ● ● ● ●
校正モード ● ● ● ● ● ●
アナログ入力スケーリング * ● ● ● ●
サービス情報表示 ● ● ● ● ● ●
リレー設定:アラーム、警告、 ストローク信号、ポンプ定量注入 ● ● ● ● ● ● ●
リレー設定 :タイマ(サイクル)、タイマ(週間) ● ● ● ●
ダブルダイヤフラム漏れ検出(オプション) ●
入力 /出力
外部停止入力 ● ● ● ● ● ● ● ● ●
パルス制御入力 ● ● ● ● ● ● ● ● ●
アナログ 0/4-20 mA制御入力 ● ● ● ● ● ●
タンク液面低レベル信号入力 ● ● ● ● ● ● ● ● ●
タンク液面空タンク信号入力 ● ● ● ● ● ● ● ● ●
リレー出力 2点 ● ● ● ● ● ● ●
アナログ信号出力 0/4-20mA ● ● ● ●
デジタル入力 /出力(GeniBus) ● ● ● ●
フィールドバス通信 入力 /出力(Profibus・Modbusなど)* ● ● ● ●
* 機能、入力 /出力および詳細は下記をご参照ください。
性能 ・異常診断機能 ➡ P.5 ・流量測定 ➡ P.5 ・アナログ入力スケーリング ➡ P.5
・圧力モニタリング ➡ P.5 ・自動流量調整 ➡ P.5 ・フィールドバス通信 ➡ P.6
グラフ
スマートデジタル定量ポンプ DDA,DDC,DDE
P [bar]
16
120 DDA 7.5-16 寸法および詳細はデータブックを参照ください。
DDA 12-10
10 DDA/DDE 60-10
DDC 6-10 DDA 17-7
7 DDE 6-10 DDA/DDE 120-7
7
DDA/DDE 200-4
4 DDC 9-7
4
DDA 30-4
DDC 15-4
0 DDE 15-4
200
0 67.5 9 12 15 17 30 60
120 Q [ℓ/h]
3
Page4
スマートデジタルシリーズの特徴、グルンドフォス独自の機能、グラフィックディスプレイ
スマートデジタルシリーズの特徴
正確性・耐久性に優れたポンプ
4
1 可変速駆動 - ストロークのスピードを調整
5
2 高分解能比 3 1 4
3 ガスロック対策 5
3 1
4 耐腐食性・防水構造
5 ワールドワイド電源電圧 2
2
① フルストローク運転
ストローク長が常に一定で、 ストロークスピードを変化させ流量制御を
行うため、確実に吸い込み・吐き出しができます。(右図参照) 流量設定
ワンストローク
吐出
100% 時間
② 分解能比 流量設定 吸込
吐出 ワンストローク
吐出
最大流量に対して、最大 1:3,000の流量まで調整可能です。 100% 50% 時間 時間
吸込
吸込 ワンストローク
③ ガスロック対策 吐出
吐出 10% 時間
ダイヤフラムは常にフルストロークで運転するためガスロックしにくい50構%造、
吸込
時間
圧力センサによりガスロックを検知し自動でエアを排出します。 吸込
吐出
④ 耐腐食性・防水構造 10% 時間
全テフロン製のダイヤフラム採用による高い耐腐食性と耐久性、 吸込
IEC規格 IP65の防水構造
⑤ 許容電圧範囲
世界各国の供給電圧に対応(AC単相 100~ 240V)
グルンドフォス独自の機能 機能の詳細についてはスマートデジタル定
量ポンプ DDA,DDC,DDEデータブック
機能をご参照ください。
Sシリーズ XLシリーズ
グラフィックディスプレイ 対 DDA S DDA XL DDC S DDE S DDE XL
応
機 FCM AR FCM AR AR A PR P B AR B
種 ● ● ● ● ● ●
1.大型 4色グラフィック液晶の採用による、見やすいディスプレイ
2.表示される言語は、29カ国語に対応
3.吐出流量が表示されるので、流量調整が簡単
4.クリックホイール(回転式プッシュノブ)採用により、流量調整や設定が簡単
5.運転状態によって、液晶ディスプレイの表示が変わるため、離れた場所からでも運転状態を簡単に確認
グリーン ホワイト オレンジ レッド
正常運転中 スタンバイ停止時 警告時 ポンプは運転継続 アラーム時 ポンプは停止
4
Page5
流量制御(フローコントロール)、アナログスケーリング変更機能
GRUNDFOS DOSING AND DISINFECTION
対 DDA S DDA XL DDC S DDE S DDE XL
流量制御(フローコントロール) 応
機 FCM AR FCM AR AR A PR P B AR B
種 ● ●
ポンプ内蔵のインテリジェンスセンサ測定値とストローク長をもとに、ポンプにあらかじめ登録されたポンプ仕様の流
量カーブとの比較を行い、運転中にインジケータグラフ(下図)を生成し、ディスプレイに表示させることができます。
例えばポンプヘッドにガスロックを引き起こす空気の泡ができると、圧縮による圧力上昇が正常にされず、吐出のタイ
ミングがずれ、ストローク量が減少します。
このようにポンプの運転状態を常時確認しながら運転管理をすることができます。(異常診断機能)
正常な注入
圧力
異常な注入
吐出
気泡なし 気泡あり
圧
縮
膨
張
吸込
ストローク長
流量制御の4つの機能 ̶
追加の測定機器や制御機器なしで最適注入を実現します!
■ 圧力モニタリング
実際の圧力を測定しディスプレイに表示します。
配管破裂のリスクを低減するため、最高圧力の設定が可能で、それを超えた場合は瞬時にポンプを停止します。
万が一配管が破損しても、最小圧力(固定値)を下回ったら、アラーム表示もしくはポンプを停止します。
■ 流量測定
インジケータグラフに基づいて、流量設定値(目標値)との偏差を求めて、実際の流量をディスプレイに表示します。
空気の泡や背圧が低すぎるといった異常により流量は小さくまたは大きくなります。
■ 自動流量調整(オートフローアダプト)
システムの圧力変動に対して、流量を一定に保つようにストロークスピードを自動的に補正します。
常に注入精度を維持した最適運転が可能になります。
■ 気泡排出(ガス混入時の機能)
ストローク量の 60%を超える気泡を特定します。
“空気の泡”警告ステータスに切り換わった後、ストローク周波数の最適化により気泡が吸込側から吐出側に上昇します。
特殊な電動機駆動により、気泡はポンプ・ヘッドから吐出配管に移動します。
対 DDA S DDA XL DDC S DDE S DDE XL
アナログスケーリング変更機能 応
機 FCM AR FCM AR AR A PR P B AR B
種 ● ● ● ●
アナログ入力信号(0/4-20mA)の比例直線を任意の 2点間に設定できます。
本来の比例制御より細かい流量調整が可能になります。
5
Page6
デジタル通信制御(フィールドバス)
対 DDA S DDA XL DDC S DDE S DDE XL
デジタル通信制御(フィールドバス) 応
機 FCM AR FCM AR AR A PR P B AR B
種 ● ● ● ●
スマートデジタルと独自開発プロトコル(Genibus)とインターフェイス(E-Box/CIU+CIM)を使用して、フィー
ルドバス通信が行えます。
Profibus(CC‐Link)・Modbus・Ethernetなどのネットワークを活用した SCADA(監視制御システム)に
統合することができ、遠隔監視・遠隔制御を可能にします。
スマートデジタル DDAとスマートポンプ CRNEを組み合わせた
流量比例+濃度一定制御の遠隔制御監視の構成イメージになります。
遠隔制御 【アクセサリー】
・スタート、ストップ ① -a Sシリーズ用フートバルブ
・流量設定 ① -c PE 吐出ホース(6m)(Sシリーズ用)
・自動流量調整 など ① -d PVC 吸込ホース(2m)(Sシリーズ用)
遠隔監視 ① -e PVC エア抜きホース(2m)(Sシリーズ用)
・運転モード ② 専用プラグケーブル
・注入量 ④ ① -b インジェクション(注入)ユニット
・流量設定値
・警告・アラーム など PLC(制御装置) ⑤ マルチファンクションバルブ
⑥ 圧力リリーフバルブ
フィードバック
フィールドバス通信 ⑦ 背圧バルブ
⑧ ユニオンナットアダプタ
◀ CR(N)E ・
の詳細は Modbus
⑨ 円筒タンク
こちらから ・PROFIBUS など ⑬ -b 測定キットDID
⑭ E-box
① -c ⑬ -b
CR(N)E 図 1 測定キット DID
DDA ⑤
流量 ① -e ② ⑥
センサ
① -d ⑭
⑦
④ ① -a
① -b 円筒タンク
⑧
図 1 【接続例】
つまみ
⑦ ⑥ ⑦ ⑥
リリーフ リリーフ リリーフ戻し
戻し 戻し ⑤
(液体抜き)
⑧ ⑧ ⑧ ⑧
6
Page7
アクセサリ、① 据付キット(S シリーズ用)、② ケーブルおよびプラグ(専用)、③ フートバルブFV
GRUNDFOS DOSING AND DISINFECTION
アクセサリ ※代表的なアクセサリを掲載しています。掲載されているもの以外のアクセサリ
および各アクセサリの詳細についてはスマートデジタル定量ポンプ DDA, DDC,
DDE データブックアクセサリをご参照ください。
① 据付キット(Sシリーズ用)
Sシリーズ XLシリーズ
構成品:
① -a フートバルブ(ストレーナおよびセラミックおもり付き・レベルスイッチなし)
① -b インジェクションユニット(スプリング荷重逆止バルブ付き)
① -c PE 吐出ホース(6m)
① -d PVC 吸込ホース(2m)
① -e PVC エア抜きホース(2m)
最高 サイズ フートバルブ /インジェクションユニット材質
最大流量 使用圧力
[ℓ /h] 吸込 /吐出ホース エア抜きホース
[bar] 内径 /外径 [mm] 製品番号
内径 /外径 [mm] ハウジング ガスケット ボール
7.5 13 4/6 4/6 PP EPDM 95730441
PVC FKM 95730442
セラミック
17 12 6/9 4/6 PP EPDM 95730449
PVC FKM 95730450
【ホースコネクションセット内容】
Sシリーズ ホース用 : 内径 4、6、9mm、外径 6、9、12mmの組み合わせにてホース接続が可能です。
6/11mm の場合は、11mmPVC 外径押さえ(別売)をご使用ください。
② ケーブルおよびプラグ(専用)
ソケット 用 途 プラグ形状 ケーブル長さ[m] 製品番号
2 96609014
ケーブル1 入 力 アナログパルス
外部停止 5 96609016
ケーブル 2 入 力 レベル低 ケーブルなし
タンク空 (プラグのみ) 96698715
ストレート
ケーブル 3 2 96632921
出 力 アナログ
5 96632922
2 96609017
ケーブル 4 出 力 リレー 1
リレー 2 5 96609019
③ フートバルブ FV
Sシリーズは、レベルスイッチなしのタイプと
右:レベルスイッチ付
タンクレベル低と空の 2 段階を検知する 左:レベルスイッチなし
レベルスイッチ付きタイプが選べます。
Sシリーズ用 XLシリーズ用
対象 最大流量 製品番号
ハウジング ガスケット材質 ボール
ポンプ [ℓ /h] レベルスイッチなし レベルスイッチ付き
PE FKM/EPDM 98070951 98070966
PTFE 98070952 98070967
セラミック
S 60 PVDF FKM/EPDM 98070953 98070968
PTFE 98070954 98070969
ステンレス PTFE ステンレス 98070963 -
PE FKM/EPDM 99168633 -
PTFE 99168635 -
セラミック
XL 460 PVDF FKM/EPDM 99168636 -
PTFE 99168649 -
ステンレス PTFE ステンレス 99170593 -
【ホース・パイプコネクションセット内容】
Sシリーズ ホース用 : 内径 4、6、9mm、外径 6、9、12mmの組み合わせにてホース接続が可能です。6/11mm の場合は、11mmPVC 外径押さえ(別売)をご使用ください。
Sシリーズ パイプ用(ステンレス仕様) : Rp 1/4" 内径ねじ
XLシリーズ ホース・パイプ用 : 内径 19または 20 mmのホース用、外径 25 mmのパイプ用(PE: PVCインレー付、PVDF :PVDF インレー付)
XLシリーズ パイプ用(ステンレス仕様) : Rp 3/4" 内径ねじ
7
Page8
④ インジェクション(注入)ユニット、⑤ マルチファンクションバルブ MFV(S シリーズ用)
④ インジェクション(注入)ユニット
注入系統をプロセス系統へ接続するためのものです。
最小背圧 0.7bar がかかることで、注入する液体の逆流を防止します。
標準インジェクションユニット 寸法
Sシリーズ用 XLシリーズ
L 2 L 1 L 2 L 1
PP、PVCおよび PVDFバージョン ステンレスバージョン
対象 最大流量 最大圧力 材 質 寸 法
ポンプ [ℓ /h] [bar] 製品番号
ハウジング ガスケット ボール L1[mm] L2[mm]
FKM 95730904
PP
EPDM 95730908
FKM 95730912
PVC EPDM 95730916
16 セラミック 100 47
S 60 PTFE 95730920
FKM 95730924
PVDF EPDM 95730928
PTFE 95730932
100 ステンレス PTFE ステンレス 27 50 95730936
FKM 99168657
PVC EPDM 99168658
PTFE 99169217
FKM 99169220
PP セラミック
XL 460 10 EPDM 120 53 99169223
FKM 99169227
PVDF EPDM 99169228
PTFE 99169229
ステンレス PTFE ステンレス 99169230
【ホース・パイプコネクションセット内容】
Sシリーズ ホース用 : 内径 4、6、9mm、外径 6、9、12mmの組み合わせにてホース接続が可能です。6/11mm の場合は、11mmPVC 外径押さえ(別売)をご使用ください。
Sシリーズ パイプ用(ステンレス仕様) : Rp 1/4" 内径ねじ
XLシリーズ ホース・パイプ用 : 内径 19または 20 mmのホース用、外径 25 mmのパイプ用(PE: PVCインレー付、PVDF :PVDF インレー付)
XLシリーズ パイプ用(ステンレス仕様) : Rp 3/4" 内径ねじ
⑤ マルチファンクションバルブ MFV(Sシリーズ用)
圧力リリーフバルブ、背圧バルブ、エア抜きバルブの機能を一つにした多機能バルブです。
ポンプ吐出口に直接取付が可能です。
材 質 製品番号
最大流量
[ℓ /h] ハウジング コネクション ガスケット リリーフ圧力 リリーフ圧力
10bar 16bar
FKM 95704585 95730821
PP
EPDM 95704591 95730822
FKM 95730807 95730823
PVC EPDM 95730808 95730824
60 PVDF
PTFE 95730809 95730825
FKM 95730810 95730826
PVDF EPDM 95730811 95730827
PTFE 95730812 95730828
【ホースコネクションセット内容】
Sシリーズ ホース用 : 内径 4、6、9mm、外径 6、9、12mmの組み合わせにてホース接続が可能です。6/11mm の場合は、11mmPVC 外径押さえ(別売)をご使用ください。
8
G 1/2
TM04 8280 0411
G 1/2
TM04 8281 0411
TM06 8076 4516
Page9
⑥ 圧力リリーフバルブPRV、⑦ 背圧バルブ PLV、⑧ユニオンナットアダプタ、⑨ 円筒タンク、⑩DTS薬液注入タンクユニット
GRUNDFOS DOSING AND DISINFECTION
⑥ 圧力リリーフバルブ PRV ⑦ 背圧バルブ PLV
吐出側配管の破裂を防止します。付属のホースコネクションセットと共に 一定の背圧をかけて注入精度を保ちます。付属のホースコネクショ
吐出側に設置、サイド接続部はタンクへのリリーフ戻し配管へ接続します。 ンセットと共に吐出側に設置、圧力リリーフバルブやパルセーショ
ンダンパーが設置されている場合はそれらの後ろに設置します。
※ポンプの吐出口に直接取付の場合は、⑧ユニオンナットアダプタ(別売)をご
※ポンプの吐出口に直接取付の場合は、⑧ユニオンナットアダプ
使用ください。
タ(別売)をご使用ください。
対 材 質 製品番号 対 材 質
象 最大 象 最大
ポ 流量 ウ ン リ ポ 流量 ダ ヤ ハウジン 製品番号
ン[ℓ/h] ダイヤ ハ ジ グ リーフ リリーフ
フラム および ガスケット 圧力 圧力 ン[ℓ/h] イ グ
プ フラム および ガスケット
プ コネクション 10bar 16bar コネクション
PP FKM / EPDM 95730757 95730773 PP FKM / EPDM 95730741
FKM / EPDM 95730758 95730774 FKM / EPDM 95730742
PVC PVC
PTFE 95730759 95730775 PTFE 95730743
S 60 PTFE S 60 PTFE
FKM / EPDM 95730760 95730776 FKM / EPDM 95730744
PVDF PVDF
PTFE 95730761 95730777 PTFE 95730745
ステンレス ガスケットなし 95730771 95730783 ステンレス ガスケットなし 95730751
FKM/EPDM 99131032 - FKM/EPDM 99132186
PVC PVC
PTFE 99141139 - PTFE 99140593
PP FKM/EPDM 99141197 - PP FKM/EPDM 99140610
XL 460 PTFE XL 460 PTFE
FKM/EPDM 99141212 - FKM/EPDM 99140646
PVDF PVDF
PTFE 99141224 - PTFE 99140651
ステンレス ガスケットなし 99141228 - ステンレス ガスケットなし 99135772
【ホース・パイプコネクションセット内容】
Sシリーズ ホース用:内径 4、6、9mm、外径 6、9、12mmの組み合わせにてホース接続が可能です。6/11mm の場合は、11mmPVC 外径押さえ(別売)をご使用ください。
Sシリーズ パイプ用(ステンレス仕様):Rp 1/4" 内径ねじ
XLシリーズ ホース・パイプ用: 内径 19または 20 mmのホース用、外径 25 mmのパイプ用(PE: PVCインレー付、PVDF :PVDF インレー付)
XLシリーズ パイプ用(ステンレス仕様):Rp 3/4" 内径ねじ
⑧ユニオンナットアダプタ
両端がユニオンナットがついたパイプです。圧力リリーフバルブ・背圧バルブをポンプ吐出口に取付ける場合や2つを連結させる場合に必要です。
対象 ネジコネクションサイズ 材 質
タイプ 製品番号
ポンプ メネジ メネジ ハウジング
PVC 95730437
S G 5/8 G 5/8 PP 95730438
PVDF 95730439
PP 99228667
XL G 5/4" G 5/4" PVC 99228665
PVDF 99228669
※ポンプの吐出口に直接取付する場合はユニオンナットアダプタ(別売)をご使用ください。
⑨ 円筒タンク ⑩ DTS薬液注入タンクユニット※
ℓ目盛りと黒色のねじ込み蓋が付いています。 構成品:
・タンク材質:LLDPE、UV安定性のある材質 ⑩ -a PEタンク(サクションバルブ 1個、
・使用液温:-20℃~ +45℃ 吸込み用塩ビブレードホース付 )
⑩ -b 吐出用塩ビブレードホース 3m
タンク容量 製品番号 ⑩ -c エア抜き用透明塩ビホース(φ4×6mm) 2m
40ℓ 96688081 ⑩ -d 標準インジェクションユニット PP/E/C又は PVC/V/C
60ℓ 98148805 ⑩ -e 入口接続ホース -出口G1/2”オネジ
100ℓ 98149057 取付ポンプ機種
200ℓ 9 8 1 492 1 5 型式 容量 タンク材質 ゴム材質 接続ホース径
300ℓ 98149245 7.5ー 16 Φ4 × 9mm
500ℓ 98149266 DDA 12ー 10 Φ6 × 11mm
1000ℓ 96688086 17ー 7 Φ6 × 11mm
30ー 4 EPDM
50ℓ、 Φ6×11mm
6ー 10 PE or Φ4 × 9mm
DDC 9ー 7 100ℓ
FKM Φ6 × 11mm
円筒タンク 15ー 4 Φ6×11mm
DDE 6ー 10 Φ4 × 9mm
15ー 4 Φ6 × 11mm
※詳細については弊社営業拠点、もしくは取扱い販売店までお願いいたします。 9
TM06 8418
TM04 8306 0411
0517
Page10
⑪ フランジセット(XL シリーズ用)、⑫ ポンプカバー、⑬ 測定キットおよび生成装置、⑭ E-box
⑪ フランジセット(XLシリーズ用)
ポンプの吸込み及び吐出部にフランジ取付を可能にするアクセサリです。
名称 サイズ 材料 最大許容圧力 最高液温 製品番号
フランジ 20A※ PVC 1.0Mpa 40℃以下 99864916
パイプ 20A PVC 1.0Mpa 40℃以下
※取付寸法は JISB2220( 鋼製管フランジ呼び圧力 10Kフランジ寸法)準拠
⑫ ポンプカバー
直射日光及び雨水の影響を緩和することが可能です。
※但し、完全に影響を防ぐものではありません。
Sシリーズ用
名称 材質 製品番号
鍋ネジ M4-15L 平ワッシャ付 4個 SUS304
蝶ネジ M5 x 10 4個 SUS304 99711782
カバー 1台、カバーベース 1台 PVC
XLシリーズ用
名称 材質 製品番号
鍋ネジ M4-15L 平ワッシャ付 4個 SUS304
蝶ネジ M5 x 10 4個 SUS304 99711793
カバー 1台、カバーベース 1台 PVC
⑬ 測定キットおよび生成装置
測定キット、二酸化塩素や電解次亜塩素酸水生成装置と組み合わせて、各種パラメータ測定やシステム構築が可能です。
⑬-a AQUA CELL(アクアセル) 測定キット ⑬-b DID 測定キット
測定パラメータ(※ =オプション) 測定パラメータ
・塩素(Cl2) ・遊離塩素
・二酸化塩素(ClO2) ・伝導度
・オゾン(O3) ・過酸化水素(H ₂O ₂)
・pH値※ ・二酸化塩素(ClO2)
・酸化還元電位(ORP)※ ・酸化還元電位(ORP)
・温度※ ・pH値
注) 別途コントローラが必要になります。 ・全塩素
・PAA(過酢酸)
⑭ E-box
E-box(バス通信用インターフェイス)は、Profibusや E-boxフィールド
Modbusなどのネットワークにポンプを統合するための バス通信システム
プラグアンドプレイ方式のインターフェイスです。
取付は簡単で、ポンプとは Genibusにて接続されます。
品名 バス規格 ポンプ 製品番号
E-box150 Probus DDA S 9 7 5 1 3 9 9 4
E-box200 Modbus 9 8563350
※GENIbusコネクションケーブルを含みます。
10
Page11
ポンプ取扱い液体リスト
GRUNDFOS DOSING AND DISINFECTION
ポンプ取扱い液体リスト
この表は(室温における)材料の一般的な適正のみを示したものになります。
詳しくはスマートデジタル定量ポンプ DDA, DDC, DDE データブック ポンプおよびアクセサリ P.28を
ご参照ください。
材 質
取扱い液(20℃)
ポンプヘッド ガスケット
名 称 化学式 濃度% PP PVDF SS 1.4401 PVC FKM EPDM PTFE
25 ● ● ● ● - ● ●
酢酸 CH3COOH 60 ● ● ● ● - ● ●
85 ● ● ○ - - - ●
塩化アルミニウム AlCl3 40 ● ● ● ● ● ● ●
硫酸アルミニウム Al(2 SO4)3 60 ● ● ● ● ● ● ●
アンモニア水 NH4OH 28 ● - ● ● - ● ●
水酸化カルシウム ★ 1 Ca(OH)2 ● ● ● ● ● ● ●
次亜塩素酸カルシウム Ca(OCl)2 20 ○ ● - ● ● ● ●
10 ● ● ● ● ● ● ●
クロム酸 H2CrO4 30 - ● - ● ● ○ ●
50 - ● - ● ● - ●
硫酸銅 CuSO4 30 ● ● ● ● ● ● ●
塩化第二鉄 ★ 2 FeCl3 60 ● ● - ● ● ● ●
硫酸第二鉄 ★ 2 Fel(2 SO4)3 60 ● ● ○ ● ● ● ●
塩化第一鉄 FeC2 40 ● ● - ● ● ● ●
硫酸第一鉄 FeSO4 50 ● ● ● ● ● ● ●
フルオロケイ酸 H2SiF6 40 ● ● ○ ● - ○ ●
<25 ● ● - ● ● ● ●
塩酸 HCl
25-37 ● ● - ● ● ○ ●
過酸化水素 H2O2 30 ● ● ● ● ● ● ●
30 ● ● ● ● ● ● ●
硝酸 HNO3 40 ○ ● ● ● ● - ●
70 - ● ● - ● - ●
過酢酸 CH3COOOH 5-15 ○ ● ○ ○ - - ●
水酸化カリウム KOH 50 ● - ● ● - ● ●
過マンガン酸カリウム KMnO4 10 ● ● ● ● ○ ● ●
塩素酸ナトリウム NaClO3 30 ● ● ● ● ● ● ●
塩化ナトリウム NaCl 30 ● ● - ● ● ● ●
亜塩素酸ナトリウム NaClO2 20 ● ● - ○ ● ● ●
30 ● ● ● ● ○ ● ●
水酸化ナトリウム NaOH
50 ● ● ● ● - ● ●
次亜塩素酸ナトリウム NaOCl 12-15 - ● - ● ● - ●
硫化ナトリウム Na2S 30 ● ● ● ● ● ● ●
亜硫酸ナトリウム Na2SO3 20 ● ● ● ● ● ● ●
チオ硫酸ナトリウム Na2S2O3 10 ● ● ● ● ● ● ●
亜硫酸 H2SO3 6 ● ● ● ● ● ● ●
<80 ● ● - ○ ● ○ ●
硫酸 ★ 3 H2SO4 80-96 ○ ● - - ● - ●
98 - ● ● - ○ - ●
● 取扱い可 ○ 限定的取扱い - 取扱い不可
★ 1 ポンプが停止すると、水酸化カルシウムは、急速に沈殿します。
★ 2 結晶化のリスクあり
★ 3 水と激しく反応して大量の熱を発生する(ポンプは硫酸を注入する前には完全に乾燥していること)
11
Page12
大流量タイプ DME
ブラシレスDCモータを採用し、回転速度の細かい制御が可能
圧力
[MPa]
1.2
1.0
0.8 DME 375-10
0.6
0.4
0.2
0 DME 94 0-4
吐出量
0 376 500 940 1000[ℓ/h]
(6267) (15667) (㎖/min)
基本仕様
型式 DME 375-10 DME 940-4
最大流量 [ℓ/h]( mℓ/min) 376(6267) 940(15667)
最小流量 [mℓ/h]( mℓ/min) 500(8.33) 1200(20)
最大圧力 [MPa] 1.0 0.4
調整範囲 1:752 1:783
最大ストローク数 [spm] 160
運転時の最大吸込み揚程 [m] 6
最大対応粘度(バネ付きバルブ使用時) [mPa・s]( cP) 3000(最大吐出量の 50%で運転時)
電源電圧および周波数 [V], [Hz] 単相 100-240, 50/60
吐出繰り返し精度 [%] ± 1
材 質(標準の組み合わせ)
材質コード PP/E/C PV/V/C SS/V/SS
ポンプヘッド ポリプロピレン PVDF SUS316
チェックボール セラミック/ガラス* セラミック/ガラス* SUS316
ガスケット EPDM FKM FKM
ダイヤフラム PTFEコーティング 繊維強化 EPDM
*DME375・940
浜松本社 〒 431-2103 静岡県浜松市浜名区新都田1-2-3
営業窓口 カスタマーセールスサポートセンター( CSSC) TEL 053-428-4760(営業全社共通)
■見積のご依頼・製品や納期に関するお問い合わせ gjk_sales@sales.grundfos.com
■新規ご注文・ご注文に関するお問い合わせ gjk_order@sales.grundfos.com
サービス ■修理・点検、試運転、保守契約、 TEL 053-428-4769
その他現在お使いの製品に関するお問い合わせ GJK@servicesupport.grundfos.com
営業拠点 仙台、東京、長岡、名古屋、大阪、広島、福岡、熊本 https://www.grundfos.com/jp
※カタログ内容は、改良のため予告なく変更することがあります。
第6版 2023. 12
No. 97910329 16
Trademarks displayed in this material, including but not limited to Grundfos and the Grundfos logo are registered trademarks owned by The Grundfos Group. All rights reserved. © 2023 Grundfos Holding A/S, all rights reserved.
