スパッタや塗装、メッキなどで修正が必要な場合に最適なタップです。
SR-TFはメネジ修正用のタップです。
・溶接時のスパッタ
・塗装
・メッキ
…などがメネジ内に付着してしまうことで、GP(ネジプラグゲージ・通り用)やオネジが入らなくなることがあります。
通常のタップでは切ってはならない部分を切削してしまったり、切削した切り粉で折損してしまう、斜めに挿入してしまって折損してしまう…ということを多く相談いただきます。
そのような場合にスムーズな修正をすることができるタップです。これまでは特注品でしか販売していませんでしたが、標準化をいたしました。ご好評により、サイズとロングシャンクモデルを追加いたしましたっ！
このカタログについて
| ドキュメント名 | メネジ修正用タップ【SR-TF】 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 2.7Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社田野井製作所 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

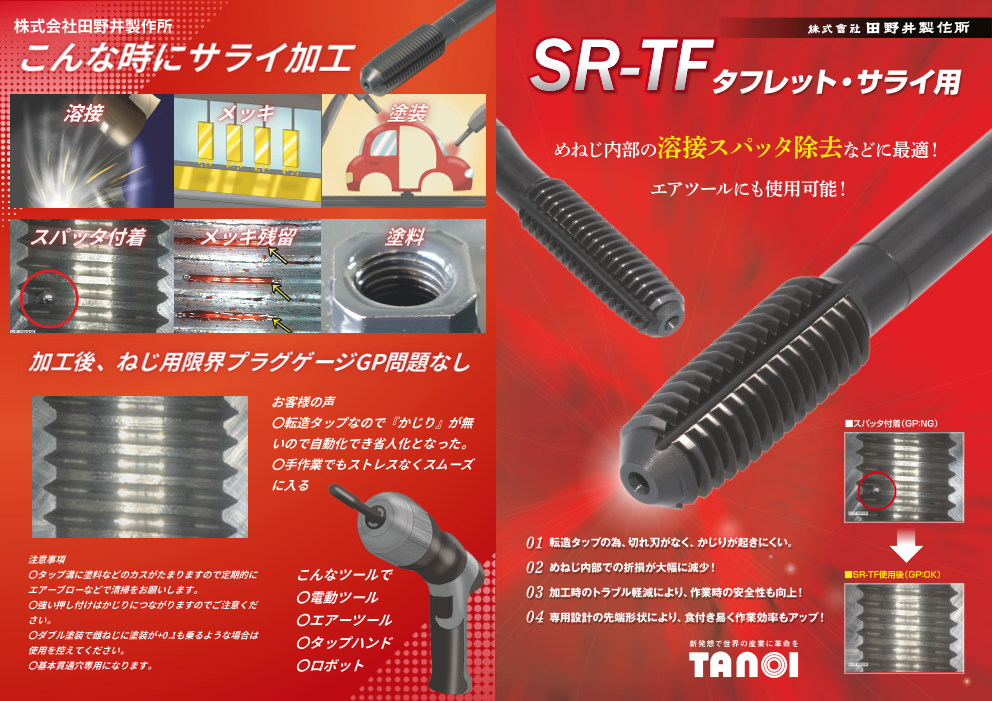

Page1
SR-TFタフレット・サライ用
めねじ内部の溶接スパッタ除去などに最適！
エアツールにも使用可能！
■スパッタ付着（GP：NG）
転造タップの為、切れ刃がなく、かじりが起きにくい。
めねじ内部での折損が大幅に減少！ ■SR-TF使用後（GP：OK）
加工時のトラブル軽減により、作業時の安全性も向上！
専用設計の先端形状により、食付き易く作業効率もアップ！
□営業部 関東エリア 〒349-0226 埼玉県白岡市岡泉953 TEL：0480-92-7011 FAX：0480-92-4441
□営業部 東北エリア 〒989-0537 宮城県刈田郡七ヶ宿町字萩崎15番1号 TEL：0224-37-2075 FAX：0224-37-2213
□営業部 中部エリア 〒460-0013 愛知県名古屋市中区上前津1丁目5番5号 TEL：052-322-4001 FAX：052-322-4003
□営業部 西部エリア 〒733-0003 広島県広島市西区三篠町2-12-33 西原電機通信ビル1F TEL：082-230-5340 FAX：082-230-6120
□埼玉工場 〒349-0226 埼玉県白岡市岡泉953 TEL：0480-92-1731 FAX：0480-92-4441
□株式会社ミヤギタノイ 〒989-0537 宮城県刈田郡七ヶ宿町字萩崎15番1号 TEL：0224-37-2211 FAX：0224-37-2213
Page2
SR-TF タフレット・サライ用 TAFLET for SPATTER REMOVE ロングタフレット・サライ用 TAFLET , Long Shank for SPATTER REMOVE
HSSV HOMO HSSV HOMO LT-SR-TF
TANOI 新製品 TANOI TANOTAINOI 新製品
めねじ内部の溶接スパッタ､ 塗料残りの除去に最適なタップです。 めねじ内部の溶接スパッタ､ 塗料残りの除去に最適なタップです。
Optimal tap for removing welding spatter and paint residue inside female threads. Optimal tap for removing welding spatter and paint residue inside female threads.
TYPE 1 TYPE 2 TYPE 3 TYPE 1 TYPE 2 TYPE 3
ℓc Dn Ds ℓc Dn Ds ℓc Dn Ds
ℓc Dn Ds ℓc Dn Ds ℓc Dn Ds
ℓ ℓk ℓ ℓk ℓ ℓk ℓ ℓk ℓ ℓk ℓ ℓk
ℓn ℓn ℓn ℓn ℓn ℓn
タ ロ
フ アイテム No. ラジアル数 油溝数 アイテム No. ラジアル数 油溝数 ン
レ Item No. ℓc ℓ Ds ℓn Dn ℓk Radial Oil groove Item No. ℓc ℓ Ds ℓn Dn ℓk Radial Oil groove グ
ッ
ト 49029 M3 ×0.5 P 1 1 46 11 4 18 2.4 3.2 6 4 2 49110 M3 ×0.5 P 1 1 100 11 4 18 2.4 3.2 6 4 2 タ
・ 49030 M4 ×0.7 P 1 1 52 13 5 20 3.1 4 7 4 2 49111 M4 ×0.7 P 1 1 100 13 5 20 3.1 4 7 4 2 フ
サ 49031 M5 ×0.8 P 1 1 60 16 5.5 22 4 4.5 7 4 2 49112 M5 ×0.8 P 1 1 100 16 5.5 22 4 4.5 7 4 2 レ
ラ 48884 M6 ×1 P 1 2 62 19 6 24 4.6 4.5 7 4 2 49113 M6 ×1 P 1 2 100 19 6 27 4.6 4.5 7 4 2 ッ
イ 48885 M8 ×1.25 P 1 3 70 22 6.2 30 6 5 8 6 3 49114 M8 ×1.25 P 1 3 100 22 6.2 50 6 5 8 6 3 ト
用 ・
48886 M10 ×1.5 P 1 3 75 24 7 32 6.8 5.5 8 6 3 49115 M10 ×1.5 P 1 3 100 24 7 50 6.8 5.5 8 6 3 サ
48887 M10 ×1.25 P 1 3 75 24 7 32 6.8 5.5 8 6 3 49116 M10 ×1.25 P 1 3 100 24 7 50 6.8 5.5 8 6 3 ラ
49051 M12 ×1.75 P 1 3 82 29 8.5 38 8.3 6.5 9 6 3 49117 M12 ×1.75 P 1 3 150 29 8.5 75 8.3 6.5 9 6 3 イ
49052 M12 ×1.5 P 1 3 82 29 8.5 38 8.3 6.5 9 6 3 49118 M12 ×1.5 P 1 3 150 29 8.5 75 8.3 6.5 9 6 3 用
48888 M12 ×1.25 P 1 3 82 29 8.5 38 8.3 6.5 9 6 3 49119 M12 ×1.25 P 1 3 150 29 8.5 75 8.3 6.5 9 6 3
49053 M14 ×2 P 1 3 88 30 10.5 49 10.3 8 11 6 3 49120 M14 ×2 P 1 3 150 30 10.5 75 10.3 8 11 6 3
49032 M14 ×1.5 P 1 3 88 30 10.5 49 10.3 8 11 6 3 49121 M14 ×1.5 P 1 3 150 30 10.5 75 10.3 8 11 6 3
49046 M16 ×2 P 1 3 95 32 12.5 52 12.3 10 13 8 4 49122 M16 ×2 P 1 3 150 32 12.5 75 12.3 10 13 8 4
49033 M16 ×1.5 P 1 3 95 32 12.5 52 12.3 10 13 8 4 49123 M16 ×1.5 P 1 3 150 32 12.5 75 12.3 10 13 8 4
49047 M18 ×2.5 P 1 3 100 37 14 56 13.8 11 14 8 4 49124 M18 ×2.5 P 1 3 150 37 14 75 13.8 11 14 8 4
49034 M18 ×1.5 P 1 3 100 37 14 56 13.8 11 14 8 4 49125 M18 ×1.5 P 1 3 150 37 14 75 13.8 11 14 8 4
49049 M20 ×2.5 P 1 3 105 37 15 57 14.8 12 15 8 4 49126 M20 ×2.5 P 1 3 150 37 15 75 14.8 12 15 8 4
49035 M20 ×1.5 P 1 3 105 37 15 57 14.8 12 15 8 4 49127 M20 ×1.5 P 1 3 150 37 15 75 14.8 12 15 8 4
49056 M24 ×3 P 1 3 120 45 19 67 18.8 15 18 8 4 49128 M24 ×3 P 1 3 150 45 19 75 18.8 15 18 8 4
49057 M24 ×1.5 P 1 3 120 45 19 67 18.8 15 18 8 4 49129 M24 ×1.5 P 1 3 150 45 19 75 18.8 15 18 8 4
■スパッタ付着（GP：NG） ■SR-TF使用後（GP：OK） ■スパッタ付着（GP：NG） ■SR-TF使用後（GP：OK）
TAFLET, Long Shank for SPATTER REMOVE
TAFLET for SPATTER REMOVE
