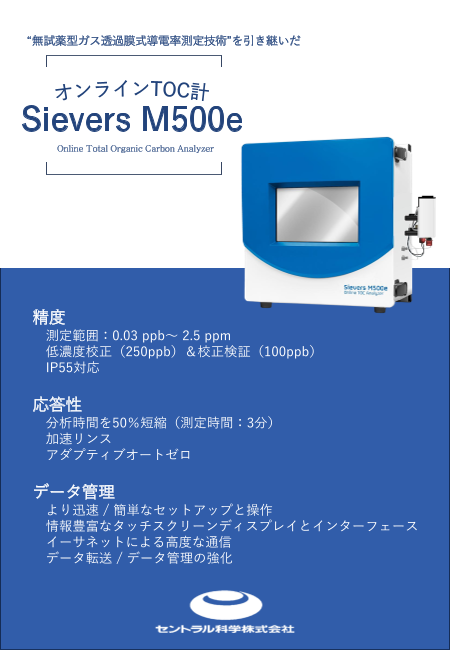

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(1.1Mb)

Sievers TOC計 M500e型

製品カタログ

Sievers TOC計 500RLe型の後継機種が新発売!

Sievers TOC計 500RLe型の後継機種が発売となりました。
半導体産業など、超純水中の極低濃度域のTOCを連続モニターする無試薬式「ガス透過膜導電率測定方式」のオンラインTOC計です。
旧モデルより分析時間を最大50%削減しました。

【特長】
・ガス透過膜式導電率測定方式で妨害イオンを除去
・無試薬測定のためランニングコストを大幅に削減

【仕様】
測定範囲:0.03 ppb~ 2.5 ppm
精度:±5%または±0.1ppbどちらか大きい方
再現性:1%または0.03ppbどちらか大きい方

関連リンク:https://aqua-ckc.jp/products/toc_m500e.html
(弊社HPの製品ページへ移動します)

このカタログについて

ドキュメント名 Sievers TOC計 M500e型
ドキュメント種別 製品カタログ
ファイルサイズ 1.1Mb
登録カテゴリ
取り扱い企業 セントラル科学株式会社 (この企業の取り扱いカタログ一覧)

このカタログの内容

Page1

“無試薬型ガス透過膜式導電率測定技術”を引き継いだ Sievers M500e Online Total Organic Carbon Analyzer 精度 測定範囲:0.03 ppb~ 2.5 ppm 低濃度校正(250ppb)&校正検証(100ppb) IP55対応 応答性 分析時間を50%短縮(測定時間:3分) 加速リンス アダプティブオートゼロ データ管理 より迅速 / 簡単なセットアップと操作 情報豊富なタッチスクリーンディスプレイとインターフェース イーサネットによる高度な通信 データ転送 / データ管理の強化
Page2

Sieversの分析技術の進化 オンラインTOC計 Sievers M500eは、電子産業におけるSieversの長年の分析技術を発展させた、3世代 目のオンラインTOC計です。Sieversの無試薬型ガス透過膜式導電率測定技術を採用し、TOC 1ppb未満 の精度、正確さ、安定性を実現しました。 応答性と迅速分析 分析性能 シームレスディスプレイ • 分析時間 3分 • 測定範囲 0.03 ppb~2.5 ppm • 簡単操作 • 加速リンス • IP55対応 • 情報量が豊富な • アダプティブオートゼロ タッチスクリーン • 低濃度校正&検証 • ユーザーフレンドリーな インターフェース Sievers独自のガス透過膜式導電率測定方式 導電率測定方式のTOC計では、有機物の酸化分解後に生成 する二酸化炭素(炭酸根イオン)が示す導電率を測定する ことで、炭素濃度を算出します。Sievers M500eではテフ ロンの薄膜により二酸化炭素を試料水から分析計内の純水 ラインに分離する「ガス透過膜モジュール」と称する二酸 化炭素の分離測定メカニズムによって、他のイオンの影響 を排除した正確なTOC測定を可能にします。 有機化合物 ● SO 2- Cl- CO ● 2 ● HCO - 3 H+ 4 共存イオンの影響を受けない正確な測定 超純水の有機物汚染源は、尿素 / 酢酸 / イソプロパノール / トリメチルアミンなど多岐にわたります。 Sievers M500eは有機汚染を正確に検出して超純水の品質を保証します。 一般的な化合物のTOC測定値:500 ppb 1000 Sievers 500RL 900 Sievers M500 800 A社直接導電率方式 B社直接導電率方式 700 C社直接導電率方式 600 500 400 300 200 100 0 TOC(ppb)
Page3

電子産業向けの優れた性能と機能 加速リンス:2倍のスピード 稼働時間と低濃度のデータ収集能力を最大化するために プロトコル完了後に高速でリンスダウンをします • 従来と比較してリンス時間が半減 ×2 • メンテナンスや消耗品交換後も高精度測定 低濃度校正&検証プロトコル 濃度証明付きの標準液を使って動作範囲に近い校正を行い 難分解性の化合物で検証を行います • 校正(250ppb KHP) 250ppb • 検証(100ppb IPA) アダプティブオートゼロ TOCオフセットの変化に基づいてTOCオートゼロの周期を 自動的に決定します • TOC 1ppb以下の精度と安定性 <1 ppb • 異なる装置間のマッチング • オートゼロ周期の手動設定は不要 アプリケーション 電子産業 • 超純水がTOC管理値を満たすことの確認 • 特に酸化しにくい環境において、有機物の完全な回収を保証する • 原水 / 超純水製造装置 / 生産工程に存在する有機化合物のデータを活用した、予防 /品質保護 / トラブルシューティング • リソグラフィーに影響を及ぼす有機汚染物質を検出することで歩留まり低下を防止 ボイラー設備 • 糖類 / 洗浄剤 / 冷却液 / 有機酸などの低濃度の有機汚染物質をTOCで検出 • ボイラー供給水の品質確保による設備のダウンタイム軽減 • 熱交換器の汚染検出によるポリッシング設備の保護 • 腐食性の有機酸を検出することによる設備停止と設備損傷の回避 Advancing the SIEVERS LEGACY
Page4

仕様 全有機炭素(TOC) 測定原理 紫外線酸化+ガス透過膜式導電率測定方式 測定範囲 0.03 ~ 2,500 ppb TOC 精度 ± 5% または ±0.1 ppb どちらか大きい方 再現性 1% または 0.03 ppb どちらか大きい方 分析モード オンライン / オンライン平均 / オンラインタイムド / グラブ 測定時間1 3分(連続オンライン測定時) オゾン耐性 連続測定:最大50 ppb O3(1日につき2時間まで:最大200 ppb O3) サンプル流量(通常) 0.25 mL/分 サンプル給水流量 50 mL/分以上 サンプル温度 1~95℃ 短時間の蒸気暴露に耐性 サンプル水圧 100 psigまで 妨害物質 有機物以外の共存イオンの影響を受けない 校正安定性 通常12ヵ月間安定 ディスプレイ表示 有効数字3桁 装置2 電源要件 100~240 VAC、70W、50/60 Hz ヒューズ ユーザーによる交換可能なヒューズなし 正常動作環境 屋内使用のみ 周囲温度 5~40 ℃ 湿度 95%まで 結露しないこと 最大高度 3,000 m 入力 バイナリ入力 ×2 シリアル(RS-232)、USB×1、4~20mA×3、アラーム×4、イーサネット×1 出力 Modbus TCP/IP & Profinet(標準付属)、Profibus(オプション) 設置/過電圧カテゴリー Ⅱ(カテゴリーIIの電力に存在する過電圧状態からの保護) 安全性基準 CE、ETL listed、UL std. 61010-1、CSA C22.2 No.61010-1 汚染度 2(通常は非導電性汚染のみ) ディスプレイ バックライト付き10.1インチ、1280×800、タッチスクリーン 寸法 435(H)× 475(W)× 284(D)mm 重量 13.6 kg IP保護等級 IP55 1 初回測定までの時間は10分 2 標準iOSモデルの場合 *表示されている性能は操作員と標準液のエラーを最少に管理された分析室条件でのものです *仕様は予告無しに変更される場合があります お問い合わせ先 ホームページは こちら 9001:2008本 社 〒112-0001 東京都文京区白山5-1-3 東京富山会館ビル TEL:03-3812-9186(代) FAX:03-3814-7538 大阪支店 〒532-0003 大阪市淀川区宮原4-6-18 新大阪和幸ビル TEL:06-6392-1978(代) FAX:06-6392-1971
