温度センサ校正サービス

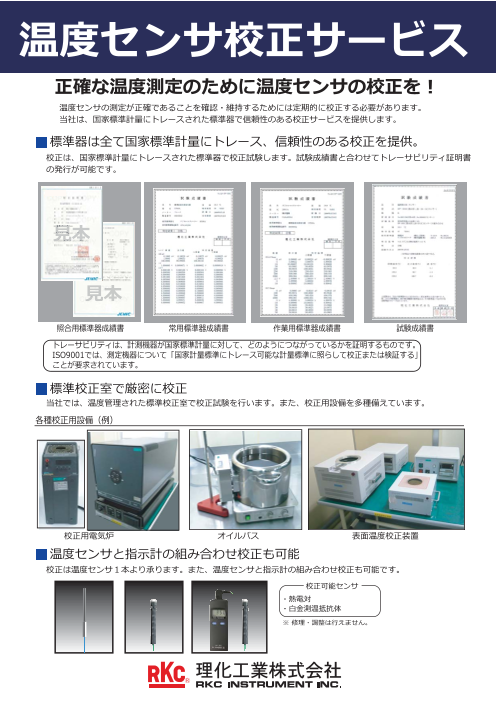

温度センサ校正サービス 正確な温度測定のために温度センサの校正を！ 温度センサの測定が正確であることを確認・維持するためには定期的に校正する必要があります。 当社は、国家標準計量にトレースされた標準器で信頼性のある校正サービスを提供します。 標準器は全て国家標準計量にトレース、信頼性のある校正を提供。 校正は、国家標準計量にトレースされた標準器で校正試験します。試験成績書と合わせてトレーサビリティ証明書 の発行が可能です。 見本 見本 照合用標準器成績書 常用標準器成績書 作業用標準器成績書 試験成績書 トレーサビリティは、計測機器が国家標準計量に対して、どのようにつながっているかを証明するものです。 ISO9001では、測定機器について「国家計量標準にトレース可能な計量標準に照らして校正または検証する」 ことが要求されています。 標準校正室で厳密に校正 当社では、温度管理された標準校正室で校正試験を行います。また、校正用設備を多種備えています。 各種校正用設備（例） 校正用電気炉 オイルバス 表面温度校正装置 温度センサと指示計の組み合わせ校正も可能 校正は温度センサ１本より承ります。また、温度センサと指示計の組み合わせ校正も可能です。 校正可能センサ ・熱電対 ・白金測温抵抗体 ※ 修理・調整は行えません。 61

温度校正サービス 料金について 温度センサ試験成績書 トレーサビリティ資料一式 標準価格：￥7,000（標準校正温度： 3点、100℃,200℃,300℃) 標準価格：\10,000 資料内容 ＜ 標準校正温度以外の場合＞ ■トレーサビリティ体系図 ＋側温度の標準温度校正の場合、1点￥1,000の加算となります。 ■照合用標準器成績書 －側温度については、-1～-70℃の範囲内で￥3,300の加算となります。 ■作業用計測器成績書 スポット点として-196℃の校正も可能です。\10,000 ■常用標準器成績書 （必要な場合添付されます） ■個別の資料についても承ります。 ＜ 校正点数を追加する場合 ＞ トレーサビリティ体系図 標準価格：\3,000 ＋側温度のみで、測定点数1点追加ごとに￥2,000の加算となります。 －側温度については、-1～-70℃の範囲内で追加料金に￥3,300の 照合用標準器成績表 標準価格：\2,000 加算となります。 ※センサの種類・当社設備によって校正温度が制限されます。 ※ 校正証明書の発行 標準価格：\3,000 校正温度範囲 校正料金例 保護管径 校正温度（℃） ・ 0℃、100℃、200℃ (mm) -70 0 100 200 300 400 500 600 700 800 900 1000 1100 　\7,000 (標準価格)＋\1,000 (+側標準外料金)＝\8,000 1 2 ・ -50℃、100℃、200℃ 3 　\7,000 (標準価格)＋\3,300 (-側標準外料金)＝\10,300 4 5 ・ 100℃、200℃、300℃、400℃ 6 　\7,000 (標準価格)＋\2,000 (校正点数追加料金)＝\9,000 7 ・ -50℃、100℃、200℃、300℃ 8 　\7,000 (標準価格)＋\2,000 (校正点数追加料金)＋\3,300 (-側標準外料金) 9 ＝\12,300 10 ※センサの仕様により校正可能範囲は異なります。 ◆温度センサ＋温度指示計組み合わせ試験成績書も同料金です。 ： 校正可能範囲 ： 保護管長400mm以上で校正可能範囲 * 保護管径10mmを超える場合は弊社までご相談願います。 * 温度校正範囲は棒状の温度センサの場合です。 　 棒状以外の形状(T-230,T-240,T-260,T-270Z)についても 　 形状により一部校正可能です。弊社までご相談願います。　 * 表面温度測定用温度センサは30～500℃の範囲となります。 JCSS温度校正のご案内 弊社は、一般温度校正とは別にJCSS温度校正サービスを行っていますので、弊社までお問い合わせ願います。 JCSS認定シンボル 理化工業(株)標準校正室は国際MRA対応JCSS認定事業者です。 JCSS0218は当標準校正室の認定番号です。 温度校正対象と最高測定能力 校正対象の寸法、抵抗値、 校正測定能力 料　　金 計量器等の区分 種　類 校正範囲 導線形式／指示計表示 （信頼の水準約95％） 基本料金 点数料金 セル： 水の三重点 胴部外径：60mm 定点実現装置 胴部長さ：410～460mm 4mK （0.01℃） \80,000 測定孔の内径 ：11mm～15mm 測定孔の挿入長：350mm 以上 抵抗比(*1) 抵抗値(*2) 白金抵抗温度計 3/4線式 抵抗温度計 水の三重点 温度計の寸法 ： （標準25Ω, 標準100Ω ） 6mK \50,000 （定点校正法） （0.01℃） 外径 7mm 以下 （工業用 Pt100Ω） 長さ 350mm 以上 標準白金抵抗温度計 3/4導線式 0℃以上70℃以下 抵抗値：25Ω、100Ω at 0℃ 12mK 60℃超210℃以下 導線形式：4 導線式、3 導線式 12mK \43,000 \10,000 （標準25Ω, 標準100Ω ） 接触式温度計 200℃超420℃以下 21mK 工業用白金抵抗温度計 0℃以上70℃以下 温度計の寸法： 21mK 抵抗温度計 外径 7mm以下,長さ 350mm以上 または測温抵抗体 3/4導線式 60℃超210℃以下 （比較校正法） 抵抗値：100Ω　at　0℃ 30mK \43,000 \8,000 （工業用 Pt100Ω） 200℃超420℃以下 導線形式：4 導線式、3 導線式 37mK 測温抵抗体 3導線式 0℃以上90℃以下 温度計の寸法： 0.11℃ 外径 8mm以下,長さ 120mm以上 \19,000 \2,000 （工業用 Pt100Ω） 抵抗値：100Ω　at　0℃ 90℃以上200℃以下 0.35℃ 導線形式：3 導線式 熱電対 0℃以上90℃以下 温度計の寸法： 0.2℃ E、J、K、N、T \19,000 \2,000 （比較校正法） 90℃以上200℃以下 外径 8mm以下,長さ 120mm以上 0.4℃ 0.0℃以上420.0℃以下 0.4℃ 指示計器付 熱電対 温度計の寸法： 0℃以上420℃以下 外径 7mm以下,長さ 350mm以上 1℃ 温度計 \20,000 \5,000 測温抵抗体 0.00℃以上100.00℃以下 指示計表示：デジタル指示 0.05℃ （比較校正法） 0.0℃以上420.0℃以下 0.3℃ (*1)：抵抗比(W(T90))の温度換算値 (*2)：抵抗値(R(T90))の温度換算値 62
