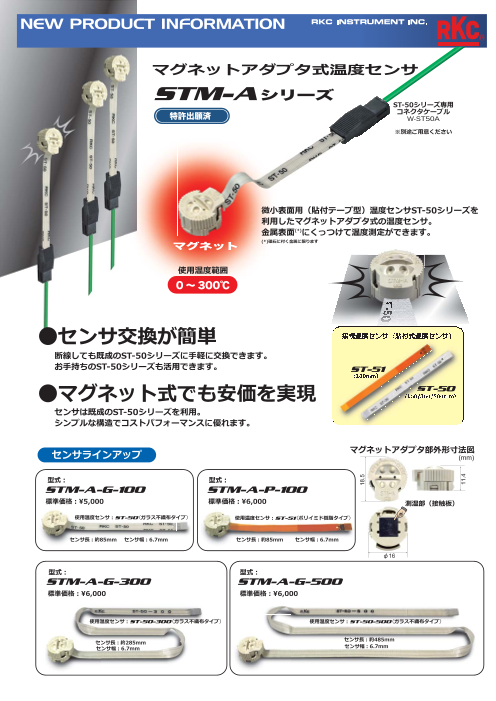

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(955.3Kb)

マグネット式温度センサ STM-A

製品カタログ

ヘッド部が磁石のため、金属部に吸着させて温度測定が可能

マグネット式で優れたコストパフォーマンス。貼付型温度センサST-50シリーズを利用し、センサ部分を手軽に交換可能。専用コネクタケーブルで測定器に簡単接続。
・センサ種類:K熱電対 クラス2(JIS C 1602-1995)
・磁力: 3N〜7N(鉄の平坦な面)
・精度: ±2℃(100℃の磁性のある平坦な面)
・測温範囲: 0~300℃(結露なきこと)
・応答時間:
  STM-A-P/G-100: 0.5秒 (90%) typ.値
  STM-A-G-300/500:1.5秒 (90%) typ.値
※充分室温に放置された状態にセンサを置き、100℃の磁性のある平坦な面に対し、瞬間にセンサ感温部を接触させ、安定点の90%で評価する

・接触板材質: SUS304
・ヘッド(本体)部材質: 液晶ポリマー
・センサ部材質:
  STM-A-P-100:ポリイミド樹脂(ST-51-100-C使用)
  STM-A-G-100/300/500:ガラス不織布(ST-50 / ST-50-300 / ST-50-500使用)
・質量: 約10g

このカタログについて

ドキュメント名 マグネット式温度センサ STM-A
ドキュメント種別 製品カタログ
ファイルサイズ 955.3Kb
登録カテゴリ
取り扱い企業 理化工業株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
無線温度センサ変換器 NWS-Mini
製品カタログ

理化工業株式会社

この企業の関連カタログの表紙
プログラム調節計(温度調節計) PZ400 / PZ900
製品カタログ

理化工業株式会社

このカタログの内容

Page1

NEW PRODUCT INFORMATION マグネットアダプタ式温度センサ STM-Aシリーズ ST-50シリーズ専⽤ コネクタケーブル 特許出願済 W-ST50A 2016 ※別途ご⽤意ください 微⼩表⾯⽤(貼付テープ型)温度センサST-50シリーズを 利⽤したマグネットアダプタ式の温度センサ。 ⾦属表⾯(*)にくっつけて温度測定ができます。 (*)磁⽯に付く⾦属に限ります マグネット 使⽤温度範囲 0~ 300℃ ●センサ交換が簡単 接続温度センサ(貼付式温度センサ) 断線しても既成のST-50シリーズに⼿軽に交換できます。 お⼿持ちのST-50シリーズも活⽤できます。 ST-51 (100mm) ●マグネット式でも安価を実現 ST-50 (100/300/500mm) センサは既成のST-50シリーズを利⽤。 シンプルな構造でコストパフォーマンスに優れます。 センサラインアップ マグネットアダプタ部外形⼨法図 (mm) 型式: 型式: STM-A-G-100 STM-A-P-100 標準価格:\5,000 標準価格:\6,000 測温部(接触板) 使⽤温度センサ:ST-50(ガラス不織布タイプ) 使⽤温度センサ:ST-5(1 ポリイミド樹脂タイプ) センサ⻑:約85mm センサ幅:6.7mm センサ⻑:約85mm センサ幅:6.7mm φ16 型式: 型式: STM-A-G-300 STM-A-G-500 標準価格:\6,000 標準価格:\6,000 使⽤温度センサ:ST-50-300(ガラス不織布タイプ) 使⽤温度センサ:ST-50-500(ガラス不織布タイプ) センサ⻑:約285mm センサ⻑:約485mm センサ幅:6.7mm センサ幅:6.7mm 18.5 11.4
Page2

(1) 種類、許容差 K熱電対 、クラス2 (JIS C 1602-1995) STM-Aシリーズ使⽤時に必要となります (2) 使⽤温度範囲 測温部 0℃ 〜 300℃ (但し、結露なきこと) (3) 測定精度 ±2℃(100℃の磁性のある平坦な⾯) 専⽤コネクタケーブル W-ST50A (4) 応答時間 STM-A-P/G-100︓0.5秒 (90%) typ.値 ケーブル⻑は標準で1mとなります STM-A-G-300/500︓1.5秒 (90%) typ.値 *1m以上についてはご相談ください ※充分室温に放置された状態にセンサを置き、  100℃の磁性のある平坦な⾯に対し、  瞬間にセンサ感温部を接触させ、 ケーブル  安定点の90%で評価する Max. 180 (5) 吸着⼒ 3N〜7N(磁性のある平坦な⾯) (6) 接触板材質 SUS304 (材質︓シリコンゴム被覆) (7) 本体材質 液晶ポリマー (8) センサ材質 STM-A-P-100︓ポリイミド樹脂 STM-A-G-100/300/500︓ガラス不織布 (9) 質量 約10g コネクタ *ST-50シリーズの詳細な仕様はST-50シリーズカタログを参照願います Max. 230 (材質︓PPS樹脂) 端末処理別型式⼀覧 ※ケーブルが⻑く垂れ下がる形態の場合センサ落下防⽌のため  途中でケーブルを固定する措置が必要となる場合があります W-ST50A-1000-Y3 AG500 FZ Series W-ST50A-1000-N VGR-B100 W-ST50A-1000-C プレス機/押出成形機/射出成形機⾦型の温度監視 NWS-Mini 配管の温度監視 W-ST50A-1000-TM1 DP-700 DP-350 W-ST50A-1000-6C W-ST50A-1000-3C モータ本体・軸受部の温度監視 CARD ! R http://www.rkcinst.co.jp/ CASTM03 Printed in Japan : AUG.2022 OBB8H(J) All Rights Reserved.
