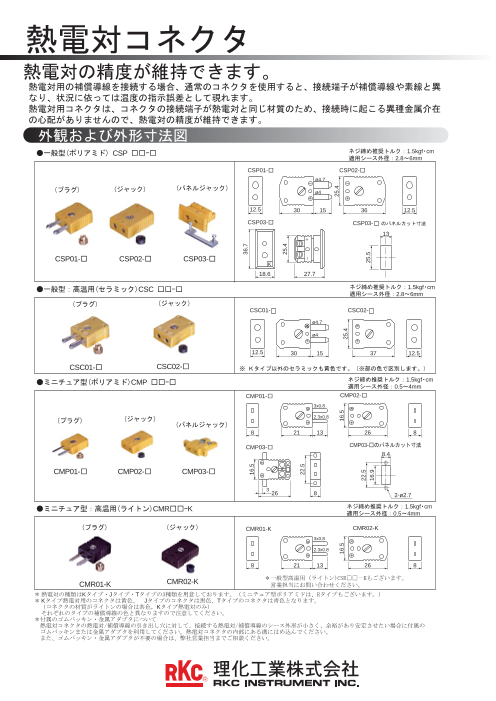

熱電対コネクタ 熱電対の精度が維持できます。 熱電対用の補償導線を接続する場合、通常のコネクタを使用すると、接続端子が補償導線や素線と異 なり、状況に依っては温度の指示誤差として現れます。 熱電対用コネクタは、コネクタの接続端子が熱電対と同じ材質のため、接続時に起こる異種金属介在 の心配がありませんので、熱電対の精度が維持できます。 外観および外形寸法図 ●一般型(ポリアミド) CSP □□ｰ□ ネジ締め推奨トルク：1.5kgf・cm 適用シース外径：2.8～6mm CSP01-□ CSP02-□ ø4.7 – – (プラグ) (ジャック) (パネルジャック) ø4 + + 12.5 30 15 36 12.5 CSP03-□ CSP03- のパネルカット寸法 13 CSP01-□ CSP02-□ CSP03-□ K 18.6 27.7 ●一般型：高温用(セラミック)CSC □□ｰ□ ネジ締め推奨トルク：1.5kgf・cm 適用シース外径：2.8～6mm (プラグ) (ジャック) CSC01- CSC02- ø4.7 ø4 + + 12.5 30 15 37 12.5 CSC01-□ CSC02-□ ※ Ｋタイプ以外のセラミックも黄色です。（※部の色で区別します。） ●ミニチュア型(ポリアミド)CMP □□ｰ□ ネジ締め推奨トルク：1.5kgf・cm 適用シース外径：0.5～4mm CMP01-□ CMP02-□ 3x0.8 2.3x0.8 (プラグ) (ジャック) (パネルジャック) + + 8 21 13 26 8 CMP03-□ CMP03-□のパネルカット寸法 8.4 CMP01-□ CMP02-□ CMP03-□ + 3 26 8 2-ø2.7 ●ミニチュア型：高温用(ライトン)CMR□□ｰK ネジ締め推奨トルク：1.5kgf・cm 適用シース外径：0.5～4mm (プラグ) (ジャック) CMR01-K CMR02-K 3x0.8 2.3x0.8 + + 8 21 13 26 8 CMR01-K CMR02-K ＊一般型高温用（ライトン)CSR□□－Kもございます。 営業担当にお問い合わせください。 ＊ 熱電対の種類はKタイプ・Jタイプ・Tタイプの3種類を用意しております。（ミニチュア型ポリアミドは、Rタイプもございます。） ＊ Kタイプ熱電対用のコネクタは黄色、　Jタイプのコネクタは黒色、Tタイプのコネクタは青色となります。 　（コネクタの材質がライトンの場合は茶色。Kタイプ熱電対のみ） それぞれのタイプの補償導線の色と異なりますので注意してください。 ＊付属のゴムパッキン・金属アダプタについて 　熱電対コネクタの熱電対/補償導線の引き出し穴に対して、接続する熱電対/補償導線のシース外形が小さく、余裕があり安定させたい場合に付属の 　ゴムパッキンまたは金属アダプタを利用してください。熱電対コネクタの内部にある溝にはめ込んでください。 　また、ゴムパッキン・金属アダプタが不要の場合は、弊社営業担当までご相談ください。　 R 36.7 16.5 25.4 22.5 K K – + 25.4 16.5 16.5 25.4 22.5 16.9 25.5 K K K K

熱電対コネクタ 型　式 ●型式コード ●標準価格 仕　様　コ　ー　ド 材　質 種　　　類 型　 名 価 格 仕　　　様 一般型(プラグ＋ジャック)　 CSP12－□ \3,900 C □□ □□-□ 一般型(プラグ＋パネルジャック) CSP13－□ \3,700 一般型(ポリアミド）　　耐熱120℃ ＳＰ 一般型(セラミック) 耐熱900℃ ＳＣ ポリアミド 一般型(プラグ） CSP01－□ \2,000 コネクタ材質 ミニチュア(ポリアミド) 耐熱120℃　ＭＰ 一般型(ジャック) CSP02－□ \2,000 ミニチュア(ライトン) 耐熱220℃ ＭＲ 一般型(パネルジャック) CSP03－□ \1,800 プラグ ０１ 一般型(プラグ＋ジャック)　 CSC12－□ \10,000 形 状 ・ ジャック ０２ セラミック 一般型(プラグ） CSC01－□ \5,100 ０３ 組 み 合 わ せ パネルジャック　　 CSC0 \5,100 プラグ＋ジャック　　 １２ 一般型(ジャック) 2－□ プラグ＋パネルジャック　　 １３ ミニチュア型(プラグ＋ジャック)　 CMP12－□ \3,200 Ｋ：黄色　　 Ｋ ミニチュア型(プラグ＋パネルジャック) CMP13－□ \3,200 熱 電 対 材 質 Ｊ：黒色 Ｊ ポリアミド ミニチュア型(プラグ） CMP01－□ \1,700 Ｔ：青色　　 Ｔ ミニチュア型(ジャック) CMP02－□ \1,700 ※１ ミニチュア（ライトン）タイプは、熱電対材質Ｋのみ製作可能です。 ミニチュア型(パネルジャック) 　 　色は、茶色になります。 CMP03－□ \1,700 　　 セラミックタイプのコネクタの色は、Ｋ以外でも黄色になります。　 ミニチュア型(プラグ＋ジャック)　 CMR12－Ｋ \5,400 ※２ ミニチュア（ポリアミド）タイプは、熱電対材質Ｒも製作可能です。 ラ イ ト ン ミニチュア型(プラグ） CMR01－Ｋ \2,800 　 　色は、緑色になります。熱電対材質コードで”Ｒ”を指定してください。 ミニチュア型(ジャック) CMR02－Ｋ \2,800 ※３ 一般型（ライトン）タイプの熱電対材質Ｋもございますので、営業担当 　　 にお問い合わせくだい。　型式：ＣＳＲ１２－Ｋ　\4,200 ●ケーブルクランプ CLP-A CLP-B (一般用） (ミニチュア用） ケーブルクランプ使用例 \400 \350 *　CSP03・CMP03（パネルジャック用）には使用できません。 ●補用品 金属アダプタ ゴムパッキン 仕様 型名 販売単位 仕様 型名 販売単位 一般用 ADP-AM 一般用 ADP-AG 10個単位 10個単位 ミニチュア用 ADP-BM ミニチュア用 ADP-BG *金属アダプタは、プラグに１個付属されます。 *ゴムパッキンは、ジャックに１個付属されます。 不要な場合は、弊社営業担当までご相談くだ 不要な場合は、弊社営業担当までご相談くださ さい。 　　 い。 　　 理化工業株式会社 技術的なお問い合わせは、カスタマーサービス専用電話 03(3755)6622をご利用ください。 R 記載内容は、改良のためお断りなく変更することがあります。ご了承ください。 標準価格は消費税を含んでおりません。消費税は別途申し受けます。 本 社 東京都大田区久が原5-16-6 146-8515 03(3751)8111(代) 03(3754)3316 ホームページ　https://www.rkcinst.co.jp/ 東北営業所 宮城県富谷市成田2-3-3成田ビル 981-3341 022(348)3166(代) 022(351)6737 長 野 営 業 所 長野県長野市篠ノ井会855-1 ｴｰﾜﾝﾋﾞﾙ 388-8004 026(299)3211(代) 026(299)3302 名古屋営業所 名古屋市西区浅間1-1-20クラウチビル 451-0035 052(524)6105(代) 052(524)6734 大阪営業所 大阪市淀川区宮原4-5-36 ONEST 新大阪スクエア 532-0003 06(4807)7751(代) 06(6395)8866 広島営業所 広島市西区大宮1-14-1宮川ビル 733-0007 082(238)5252(代) 082(238)5263 九州営業所 熊 本 市 中 央 区 帯 山 6 - 7 - 1 2 0 862-0924 096(385)5055(代) 096(385)5054 茨城事業所 茨城県結城郡八千代町佐野1164 300-3595 0296(48)1073(代) 0296(49)2839 TCC_09J
