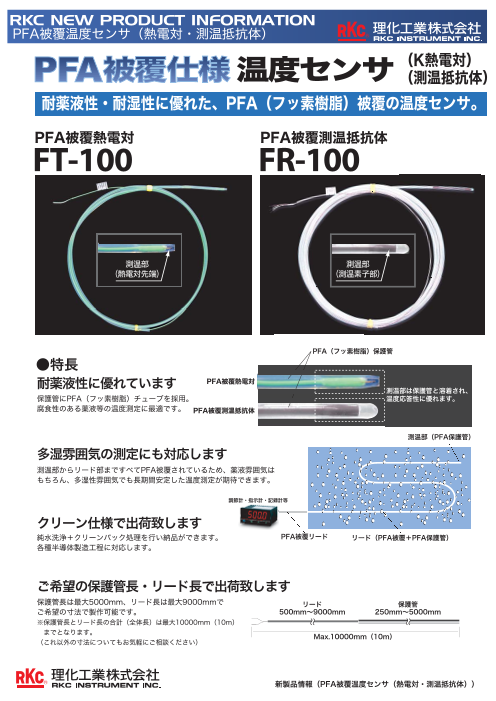

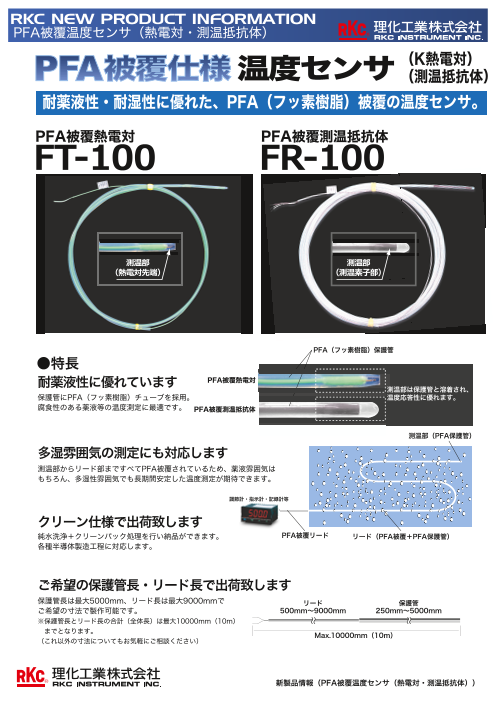

RKC NEW PRODUCT INFORMATION PFA被覆温度センサ（熱電対・測温抵抗体） 温度センサ （熱電対） （測温抵抗体） 耐薬液性・耐湿性に優れた、PFA（フッ素樹脂）被覆の温度センサ。 PFA被覆熱電対 PFA被覆測温抵抗体 FT-100 FR-100 測温部 測温部 （熱電対先端） （測温素子部） PFA（フッ素樹脂）保護管 ●特長 耐薬液性に優れています PFA被覆熱電対 測温部は保護管と溶着され、 保護管にPFA（フッ素樹脂）チューブを採用。 温度応答性に優れます。 腐食性のある薬液等の温度測定に最適です。 PFA被覆測温抵抗体 測温部（PFA保護管） 多湿雰囲気の測定にも対応します 測温部からリード部まですべてPFA被覆されているため、薬液雰囲気は もちろん、多湿性雰囲気でも長期間安定した温度測定が期待できます。 調節計・指示計・記録計等 クリーン仕様で出荷致します 純水洗浄＋クリーンパック処理を行い納品ができます。 PFA被覆リード リード（PFA被覆＋PFA保護管） 各種半導体製造工程に対応します。 ご希望の保護管長・リード長で出荷致します 保護管長は最大5000mm、リード長は最大9000mmで リード 保護管 ご希望の寸法で製作可能です。 500mm～9000mm 250mm～5000mm ※保護管長とリード長の合計（全体長）は最大10000mm（10m） 　までとなります。 Max.10000mm（10m） （これ以外の寸法についてもお気軽にご相談ください） 新製品情報（PFA被覆温度センサ（熱電対・測温抵抗体））　

測定例 ※浸透性の強い液体は、浸透により破損することがあります。 ウェット洗浄の薬液温度測定 ガス配管内温度測定 PFA被覆温度センサ PFA被覆温度センサ 薬液供給装置の薬液温度測定 恒温槽内の温度分布測定 PFA被覆温度センサ 薬液の加熱反応時の温度測定 バッテリーの電解液温度測定 PFA被覆温度センサ PFA被覆 温度センサ 500 400 300 200 100 主な仕様 PFA被覆熱電対 PFA被覆測温抵抗体 FT-100 FR-100 種類、許容差 K熱電対 クラス1 種類、許容差 Pt100Ω測温抵抗体　クラスA （JIS C1602-1995） （JIS C 1604-1997） 測定範囲 0～200℃（測温部）※保護管部以外結露しないこと 測定範囲 0～200℃（測温部）※保護管部以外結露しないこと 測定精度 ±1.5℃（挿入長100mm以上） 測定精度 ±（0.15＋0.002|t|）℃　（tは測定温度） 保護管材質 PFA（フッ素樹脂） 規定電流：2mA （JIS C 1604-1997） （挿入長100mm以上） 保護管許容曲げ半径　15mm（測温部先端より90mm を除く） 保護管材質 PFA（フッ素樹脂） リード線径 1.0×1.6（短径×長径）mm リード線径 φ1.7mm 導線構成 φ0.32mm×1 本 導線構成 φ0.1mm×7本 絶縁体材質 PFA（フッ素樹脂） 　緑色1本（＋極）、白色1本（－極） 絶縁体材質 PFA（フッ素樹脂） 赤色1本、白色2本 被覆材質 PFA（フッ素樹脂）緑色 被覆材質 PFA（フッ素樹脂）灰色

外形寸法 ※標準的な仕様です。ご希望の仕様についても承ります。営業担当までご相談ください。 （単位：mm） Max.10000 保護管 （*） リード （*） （予備半田なし） ＋(緑) －(白) PFA被覆熱電対 (赤) ＋(緑) FT-100 (黒) Yラグ 端末 －(白) (赤) （*）保護管長とリード長の合計は10000mm（10m）以下で製作可能です。 ＋(緑) (黒) 丸ラグ 端末 －(白) Max.10000 保護管 （*） リード （*） 3 3 3 8 3 50±5 PFA被覆測温抵抗体 FR-100 （予備半田つき） PFA被覆リード（0.1/7×3） （*）保護管長とリード長の合計は10000mm（10m）以下で製作可能です。 ◆取付用フィッティングを使用する場合、内径4mm仕様を選定してください。 FT-100 FR-100 4mm

型式コード PFA被覆熱電対 FT-100 ① ② ③ ④ ⑤ ⑥ ⑦ 仕　　　様 PFA被覆温度センサ（熱電対） FT－100 － K － 42－ A － － － －AW 標 準 価 格 \15,000 ① 入力種類 K熱電対　クラス1級 K ② 保護管径 外径φ4mm　 42 ③ 保護管種類 PFA（フッ素樹脂） A 250mm 250 1000mmまで　加算無し 500mm以上 500 保護管長 ＜注意＞ 1000mm以上1000mm単位で ④ （500mm単位） 加算 \1,800 5000mmまで 5000 例)1500mmの場合、2000mmの価格となります。 500mm以上 500 （500mm単位） 1000mmまで　加算無し 5000mmまで 5000 ⑤ 1000mm以上1000mm単位で リード長 ＜注意＞ 5000mm以上 5000 加算 \1,000 （1000mm単位） 例)1500mmの場合、2000mmの価格となります。 9000mmまで 9000 未処理（予備半田なし） W Yラグ（M3用） Y3 ⑥ 端末処理 Yラグ（M4用） Y4 丸ラグ（M3用） R3 丸ラグ（M4用） R4 ⑦ 純水洗浄 純水洗浄＋クリーンパック処理 AW ＜注意＞保護管長とリード長の合計は、10000mm(10m)以内としてください。 PFA被覆測温抵抗体 FR-100 ① ② ③ ④ ⑤ ⑥ 仕　　　様 PFA被覆温度センサ（測温抵抗体） FR－100 －DPA － 42－ A － － －N －AW 標 準 価 格 \28,000 ① 入力種類 PT100　A級　（中温用） DPA ② 保護管径 外径φ4mm　 42 ③ 保護管種類 PFA（フッ素樹脂） A 250mm 250 1000mmまで　加算無し 500mm以上 500 保護管長 ＜注意＞ 1000mm以上1000mm単位で ④ （500mm単位） 加算 \1,800 5000mmまで 5000 例)1500mmの場合、2000mmの価格となります。 500mm以上 500 （500mm単位） 1000mmまで　加算無し 5000mmまで 5000 1000mm以上1000mm単位で ⑤ リード長 ＜注意＞ 5000mm以上 5000 加算 \1,000 （1000mm単位） 例)1500mmの場合、2000mmの価格となります。 9000mmまで 9000 ⑥ 端末処理 未処理（予備半田つき） N ⑦ 純水洗浄 純水洗浄＋クリーンパック処理 AW ＜注意＞保護管長とリード長の合計は、10000mm(10m)以内としてください。 ※当社では各種測定物に対応した、様々な仕様の温度センサを用意しております。詳しくは当社ホームページまで。 RKC センサ 輸出貿易管理令に関するご注意 ●ご使用のまえに取扱説明書をよくお読みの上、正しくお使いください。 ●大量破壊兵器等（軍事用途･軍事設備等）で使用されることがないよう、最終用途や最終客先を調査してください。　 ●本製品は、産業機械･工作機械･計測機器に使用されることを意図 　　尚、再販売についても不正に輸出されないよう十分に注意してください。 ! 　　しています。 模倣品に関するご注意 　（人命に係わる医療機器等にはご使用にならないでください） ●弊社模倣品が出回っていますので、ご購入の際はご注意ください。　模倣品自体の保証および模倣品によって引き起こされる 安全に関する 　　故障・事故等のトラブルは、一切責任を負いかねますのでご了承ください。 ご注意 ●本製品の故障や異常でシステムの重大な事故につながる恐れのある 　　場合には、事故防止のため、外部に適切な保護装置を設置してください。 免責事項 ●当社製品の故障により誘発されるお客様の損害および逸失利益につきましては、一切の責任を負わないものとしますので ●設置場所は、記載のない条件･環境を避けてください。 　　ご了承ください。 ホームページ 技術的なお問い合わせは、カスタマーサービス専用電話　　　03(3755)6622をご利用ください。 R http://www.rkcinst.co.jp/ 記載内容は、改良のためお断りなく変更することがあります。ご了承ください。 標準価格は消費税を含んでおりません。消費税は別途申し受けます。 本 社 東京都大田区久が原5-16-6 146-8515 03(3751)8111(代) 03(3754)3316 東北営業所 岩手県北上市大通り2-11-25-302 024-0061 0197(61)0241(代) 0197(61)0242 埼 玉 営 業 所 埼玉県蓮田市上 2-4-19-101 349-0122 048(765)3955(代) 048(765)3956 西東京営業所 東京都日野市大坂上2-8-11美夜湖ビル 191-0061 042(581)5510(代) 042(581)5571 長 野 営 業 所 長野県長野市篠ノ井会855-1 エーワンビル 388-8004 026(299)3211(代) 026(299)3302 名古屋営業所 名古屋市西区浅間1-1-20クラウチビル 451-0035 052(524)6105(代) 052(524)6734 大 阪 営 業 所 大阪市淀川区宮原4-5-36セントラル新大阪ビル 532-0003 06(4807)7751(代) 06(6395)8866 広 島 営 業 所 広島県西区大宮1-14-1宮川ビル 733-0007 082(238)5252(代) 082(238)5263 九 州 営 業 所 熊本県熊本市尾の上4-11-47-301 862-0913 096(331)7707(代) 096(331)7708 茨 城 事 業 所 茨城県結城郡八千代町佐野1164 300-3595 0296(48)1073(代) 0296(49)2839 C100FTR01 Printed in Japan : AUG. '2011 All Rights Reserved. ～ ～ ～ ～ ～ ～ ～ ～ ～ ～ ～ ～
