リフロー⼯程のプリント基板温度を 無線でリアルタイムに測定
・最大6点入力(K熱電対)
・耐熱性:300℃雰囲気にて3分
・無線変換器(受信器)はRS-485またはUSB通信でパソコンや表示器と接続可能
・無線通信距離:約100m
・市販の単三電池駆動
・多点温度の無線温度監視にも便利
このカタログについて
ドキュメント名 | 無線式多点温度監視システム NWS-Multi |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 702.8Kb |
登録カテゴリ | |
取り扱い企業 | 理化工業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

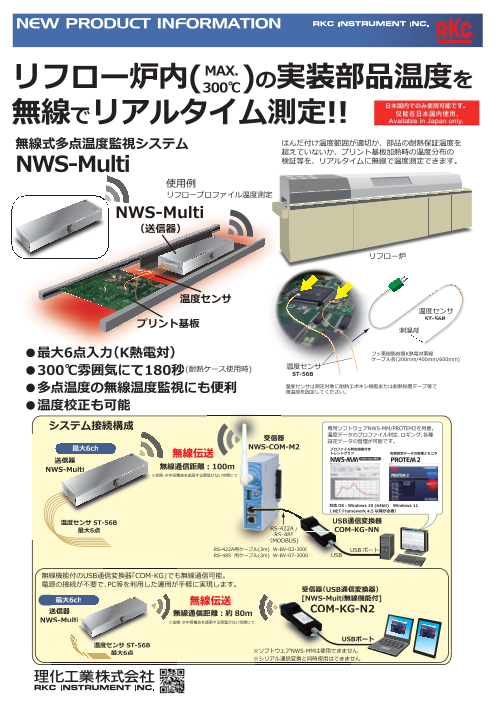

Page1
NEW PRODUCT INFORMATION
リフロー⼯程のプリント基板温度を
無線でリアルタイムに測定
無線式多点温度監視システム はんだ付け温度範囲が適切か、部品の耐熱保証温度を
超えていないか、プリント基板加熱時の温度分布の
NWS-Multi 検証等を、リアルタイムに無線で温度測定できます。
使⽤例
リフロー中のプリント基板温度測定
プリント基板
リフロー炉
温度センサ
NWS-Multi 温度センサ
ST-56B
測温部
●最⼤6点⼊⼒(K熱電対)
フッ素樹脂被覆K熱電対素線
●耐熱性︓300℃雰囲気にて3分 ケーブル⻑(200mm/400mm/600mm)
温度センサ
●市販の単三電池駆動 ST-56B
●多点温度の無線温度監視にも便利 温度センサは測定対象に耐熱エポキシ樹脂または耐熱粘着テープ等で
測温部を固定してください。
システム接続構成 ※NWS-COM-M2(受信器)は NWS-Multi 専⽤品です。
受信器 専⽤ソフトウェアNWSMM/PROTEM2を⽤意。
最⼤6ch NWS-COM-M2 温度データのプロファイル判定、ロギング、各種
無線通信距離︓100m 設定データの管理が可能です。
送信器 ※⾦属・⽔中等電波を プロファイル判定機能付き
トレンドグラフ 各種設定データの管理とモニタ
NWS-Multi 遮蔽する障壁がない空間にて NWS-Multi 専⽤
USB通信変換器
RS-422A / COM-KG
温度センサ ST-56B RS-485
(MODBUS)
最⼤6点
RS-422A⽤ケーブル(3m) USB ポート
W-BV-02-3000 USB
Page2
主な仕様 型式コード ※価格についてはお問い合わせください。
NWS-Multi 多点無線温度センサ変換器 NWS-Multi 多点無線温度センサ変換器
⼊⼒点数 ︓6点 (⼊⼒間絶縁)
⼊⼒種類と測定範囲 ︓熱電対⼊⼒ K -200.0〜+1372.0℃ 仕様 項 型式コード ① ② ③ ④
サンプリング周期 ︓1秒〜60秒 ⽬ NWS-MULTI-1-06-K42-1
(無線通信によって1秒単位で変更可能) タイプ ① 熱電対⼊⼒ 絶縁タイプ 1
信号源抵抗の影響 ︓約0.15 μV/Ω(熱電対の種類によって換算) ⼊⼒点数 ② 6ch 06
⼊⼒断線時の動作 ︓アップスケール
無線通信 ︓ 無線識別 ⼊⼒レンジ ③ K熱電対 -200.0〜+1372.0℃ K42
証明規則第2条第1項第19号に規定する特定無線設備 オプション ④ 耐熱ケースあり 1
(⽇本の電波法の規則であり、国内のみ使⽤可能。) ※フッ素樹脂被覆温度センサ(ST-56B)は別売りとなります。
無線周波数帯︓2,402MHz〜2,482MHz
伝送距離︓約100m(使⽤環境により変化します。)
電源 ︓ニッケル⽔素充電池 単3形(AA) 2本使⽤(電池は付属しておりません。)
電池寿命 ︓サンプリング周期1秒時 約15時間
※電池寿命は使⽤条件や環境によって変動するため、
保証値ではありません。 NWS-Multi
電源電圧 ︓DC 2〜3 V
使⽤温度範囲 ︓耐熱ケースなしの場合︓0〜50℃
耐熱ケースありの場合︓100℃ 13分以内
200℃ 5分以内
300℃ 3分以内 熱電対
※内部温度が50℃を超えない範囲で使⽤すること コネクタ
使⽤周囲湿度 ︓5〜95 %RH(結露無きこと)
絶対湿度︓MAX.W.C 29.3g/m3 dry air at 101.3kPa 耐熱ケース
質量 ︓耐熱ケースなしの場合︓約155g
耐熱ケースありの場合︓約830g 温度センサ
ST-56B フッ素樹脂被覆温度センサ
⼊⼒種類 ︓ 熱電対⼊⼒K (JIS-C1602-2015)
許容差 クラス2
測定範囲 ︓ 0〜260℃:連続(20000h)、0〜288℃:短時間(1500h)
被覆材の融点︓ 310℃
(結露しないこと)
測定精度 ︓ ±2.5℃ (挿⼊⻑さ: 100 mm 以上) NWS-COM 無線変換器(受信器)
先端構造 ︓ 先端開放型
保護管許容曲げ半径 ︓ 3 mm (短径⽅向) 仕 様 型式コード
ケーブル引抜荷重 ︓ 3 N 以上 NWS-COM-M□-□
質量 ︓ 約6 g タイプ NWS-Multi対応 2
RS-422A 4
NWS-COM(受信機)の仕様についてはNWS-Mini カタログを 通信機能 RS-485 5
参照してください。 NWS-Multi ⽤受信器(NWS-COM-M2)は専⽤品となります。
外径⼨法 ST-56B フッ素樹脂被覆温度センサ
① ② ③ ④ ⑤
NWS-Multi 仕様 項 型式コード
⽬ ST-56B-K-TC- -N-OM1
熱電対種類 ① K熱電対 ク ラス2 K
熱電対形態 ② Φ0.127mmフッ素樹脂被覆(⼀対合体タイプ) TC
ケーブル⻑ 200mm 0200
191 ③
(熱電対素線⻑) 400mm 0400
600mm 0600
先端部 ④ オプションなし N
端末部 ⑤ 熱電対コネクタ(ミニチュアコネクタ、プラグ)
(SMPW-K1-M-ROHS︓オメガエンジニアリング) OM1
250
ST-56B
ケーブル⻑(200mm/400mm/600mm)+10
(耐熱ケース) 0 20.6 12.7
+
フッ素樹脂被覆 熱電対コネクタ(耐熱温度︓180℃)
(⼀対合体タイプ) (オメガ︓SMPW-KI-M)(緑)
●ご使用のまえに取扱説明書をよくお読みの上、正しくお使いください。 輸出貿易管理令に関するご注意
●本製品は、産業機械・工作機械・計測機器に使用されることを意図 ●大量破壊兵器等(軍事用途・軍事設備等)で使用されることがないよう、最終用途や最終客先を調査してください。
尚、再販売についても不正に輸出されないよう十分に注意してください。
! しています。
(人命に係わる医療機器等にはご使用にならないでください) 模倣品に関するご注意
●弊社模倣品が出回っていますので、ご購入の際はご注意ください。 模倣品自体の保証および模倣品によって引き起こされる
安全に関する ●本製品の故障や異常でシステムの重大な事故につながる恐れのある 故障・事故等のトラブルは、一切責任を負いかねますのでご了承ください。
ご注意 場合には、事故防止のため、外部に適切な保護装置を設置してください。
免責事項
●設置場所は、記載のない条件・環境を避けてください。 ●当社製品の故障により誘発されるお客様の損害および逸失利益につきましては、一切の責任を負わないものとしますので
ご了承ください。
ホームページ 技術的なお問い合わせは、カスタマーサービス専用電話 03(3755)6622をご利用ください。
R https://www.rkcinst.co.jp/ 記載内容は、改良のためお断りなく変更することがあります。ご了承ください。
PMULNWS01 Printed in Japan :MAY.2021 OBB8H(J) All Rights Reserved.
35 69
8.4 3.8
24.2
20 54.2
81.2
0.5×0.7
-
16.8
