特定のCAN信号を取り込み「CAN-アナログ変換器」で警報出力してリレーに印加し、リレーをONします
CAN信号のビットが1になったときに、警報出力により24V外部電源をリレーに印加して、リレーをONにします。
このカタログについて
| ドキュメント名 | 【用途例】特定のCAN信号で、手軽にリレーをON |
|---|---|
| ドキュメント種別 | 事例紹介 |
| ファイルサイズ | 146Kb |
| 登録カテゴリ | |
| 取り扱い企業 | ココリサーチ株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

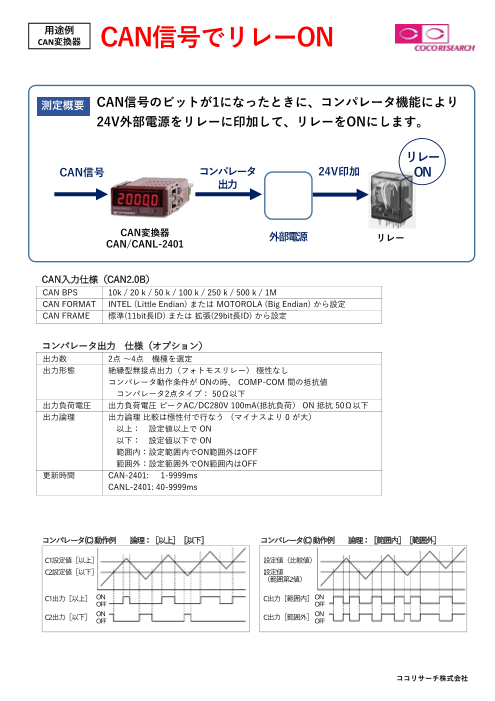

Page1
用途例
CAN変換器 CAN信号でリレーON
測定概要 CAN信号のビットが1になったときに、コンパレータ機能により
24V外部電源をリレーに印加して、リレーをONにします。
リレー
CAN信号 コンパレータ 24V印加 ON
出力
CAN変換器
CAN/CANL-2401 外部電源 リレー
CAN入力仕様（CAN2.0B）
CAN BPS 10k / 20 k / 50 k / 100 k / 250 k / 500 k / 1M
CAN FORMAT INTEL (Little Endian) または MOTOROLA (Big Endian) から設定
CAN FRAME 標準(11bit⻑ID) または 拡張(29bit⻑ID) から設定
コンパレータ出力 仕様（オプション）
出力数 2点 〜4点 機種を選定
出力形態 絶縁型無接点出力（フォトモスリレー） 極性なし
コンパレータ動作条件が ONの時、 COMP-COM 間の抵抗値
コンパレータ2点タイプ： 50Ω以下
出力負荷電圧 出力負荷電圧 ピークAC/DC280V 100mA(抵抗負荷） ON 抵抗 50Ω以下
出力論理 出力論理 比較は極性付で行なう （マイナスより 0 が大）
以上： 設定値以上で ON
以下： 設定値以下で ON
範囲内：設定範囲内でON範囲外はOFF
範囲外：設定範囲外でON範囲内はOFF
更新時間 CAN-2401: 1-9999ms
CANL-2401: 40-9999ms
コンパレータ(C) 動作例 論理：［以上］［以下］ コンパレータ(C) 動作例 論理：［範囲内］［範囲外］
C1設定値［以上］ 設定値（比較値）
C2設定値［以下］ 設定値
（範囲第2値）
C1出力［以上］ ON C出力［範囲内］ONOFF OFF
C2出力［以下］ ON C出力［範囲外］ONOFF OFF
ココリサーチ株式会社
