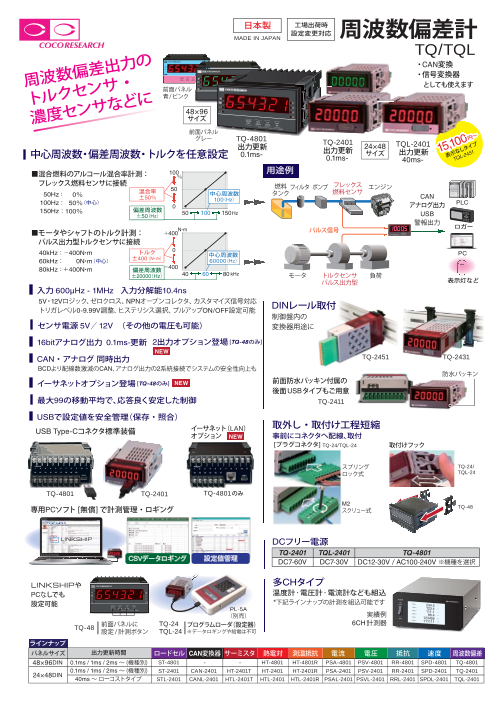

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(1.5Mb)

周波数偏差・トルク計 TQシリーズ 2024.2(デジタルパネルメータ・信号変換器・指示計・指示警報計)

製品カタログ

偏差周波数信号を出力するトルクセンサや、フレックスフューエルセンサなどに接続。
中心周波数、定格トルク、定格周波数を任意設定し、トルク値や燃料濃度を表示します。
CAN出力(1ms更新)、16bitアナログ出力(0.1ms更新)、アラーム出力などが可能です。[オプション]
周波数偏差を%表示して、⊿F計測も可能です。

●中心周波数や偏差周波数(定格トルクの周波数)を任意に設定
●入力0.0006Hz~1MHz、さまざまな入力信号に対応、ラインドライバ絶縁入力オプションもご用意
●USB で給電・ロギング・設定:計測管理ソフトLINKSHIP(無償)
●16bitアナログ出力0.1ms~更新と CAN出力1ms~更新を、同時出力(オプション)。
●モータやエンジンのトルク計測に

【出力】
■CAN(設定・計測値出力)1ms更新 【オプション】

■16bitアナログ出力0.1ms更新 (0~10V/±10V/±5V/4~20mA:機種を選択)【オプション】

■CANとアナログ、同時に出力 【オプション】

■RS-485 :Modbus RTU/ココリサーチプロトコル【オプション 近日発売】
「Modbus+アナログ出力」タイプや「CAN+アナログ出力」タイプをご用意(機種を選択)

【演算】
■ペリオマチックTM方式
ココリサーチが世界に先がけ独自開発した、周期方式の周波数計測技術。
ダイナミック予測TM(双曲線予測演算)や停止予測を備え、動き出しから停止、超低速から高速、急加速や急停止など急な速度変化まで、あらゆる状況で高精度・高速応答を実現。

■移動平均数 最大99

■ローカット機能 設定値以下の入力周波数で停止判定

【入力】
■入力周波数0.0006Hz~1MHz

■さまざまな入力信号に対応
5Vロジック、ゼロクロス、NPNオープンコレクタ、12Vロジック、カスタマイズなどの入力信号に対応

■ラインドライバ絶縁入力【オプション】
オプションでラインドライバ絶縁入力仕様もご用意

■入力分解能10.4ns

■トリガレベル調整可能 0~9V(10mV単位)

■ヒステリシス選択可能
小:±0.03V/
中:±0.4V/
大:±1.3V(トリガレベル4.7V以下の場合)、±2.6V(トリガレベル4.71V以上の場合)

【その他】
■DC電源電圧 +7V~+60V (背面端子から給電時)
広範囲な電源電圧。(前面USBから給電する場合は5V)

【パッケージ】
■取付けフック (着脱新機構)
左右の取付けフックで本体を固定。

■着脱式プラグコネクタ (24シリーズ:スプリングロック式)
事前にプラグコネクタに結線し、一括接続。

■着脱式プラグコネクタ(M2スクリュー)24シリーズ【オプション】
スクリュー式で、プラグコネクタに結線し、手で差し込むだけの一括接続。

■DINレール取付可能 24シリーズ
制御盤内部で変換器用途に便利な、DINレール取付対応。
DINレールへのワンタッチ取付具(別売)、表示器なしオプションをご用意。

■USB Type-C コネクタ(設定・データロギング)
本器とPCをUSBケーブル接続し、計測管理ソフトLINKSHIPで、設定やCSVロギング(USBケーブルは付属していません)

■設定ソフトLINKSHIP対応(無償)
【主な機能】設定データ読込/書込/PC保存/複数の設定データ照合/計測値グラフ表示/数値表示/取説表示

・対応OS:Windows7 / 8 /10 (32bit版/64bit版)
設定値リスト比較・印刷
CSVロガー機能

■気軽に持ち運んで計測
USBホストから給電し計測可能。ノートPCやタブレット(*2)、本器、ケーブルを現場に持ち運び、計測が行えます。
*2  対応OS: Windows7 / 8 /10 (32bit版/64bit版)

■気軽に持ち運んで計測
キャリングケース(別売:ココリサーチBXS-1など)に本器やケーブルを収納し、持ち運べます。

■誤操作防止
本体ボタンの押し間違えや不用意なミスタッチを防止。
PC画面で設定値や項目を確認

■実験の設定値を保存
設定値や項目データをPC保存。メモ書きやPC入力の手間、転記ミス、誤読、紛失などのトラブル排除。
設定データ共有やコピーなど、管理の手間やコストも減らせます。

■外部設定器対応(別売)
USBケーブルで接続し、設定できる、ハンディタイプの外部設定器をご用意。

このカタログについて

ドキュメント名 周波数偏差・トルク計 TQシリーズ 2024.2(デジタルパネルメータ・信号変換器・指示計・指示警報計)
ドキュメント種別 製品カタログ
ファイルサイズ 1.5Mb
登録カテゴリ
取り扱い企業 ココリサーチ株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

このカタログの内容

Page1

日本製 工場出荷時 設定変更対応 MADE IN JAPAN 周波数偏差計 TQ/TQL トルク→CAN変換にも 周波数偏差 出力の MODE SEL UP トルクセン サ・ 前面パネル 青/ピンク 濃度センサ などに 48×96 サイズ 前面パネル グレー TQ-4801 出力更新 TQ-2401 0.1ms- 17,600円~ 出力更新 24×48 TQL-2401 出力更新 4,1 表示な しタイ プ 0.1ms- サイズ TQL-2451 40ms- 中心周波数・偏差周波数・トルクを任意設定 用途例 ■混合燃料のアルコール混合率計測: 100 %  フレックス燃料センサに接続 燃料 フィルタ ポンプ フレックス エンジン タンク 燃料センサ 50Hz: 0% 混合率 50 ±50% 中心周波数 CAN 100(Hz) アナログ出力 PLC 100Hz: 50%(中心) 150Hz:100% 偏差周波数 0 USB ±50( 50 100 150Hz Hz) 警報出力 パルス信号 ロガー ■モータやシャフトのトルク計測: N・m +400  パルス出力型トルクセンサに接続 PC 40kHz:-400N・m トルク 0 ± 中心周波数 60kHz: 0N・m(中心) 400(N・m) 60000(Hz) 80kHz: +400N・m 偏差周波数 -400 モータ トルクセンサ 負荷 ±20000(Hz) 40 60 80 kHz パルス出力型 表示灯など 入力 600µHz - 1MHz 入力分解能10.4ns DINレール取付 5V/12Vロジック・オープンコレクタ・ゼロクロス信号対応 制御盤内の トリガレベル 0-9.00V ・ ヒステリシス調整。ラインドライバ入力オプション 変換器用途に センサ電源 5V/ 12V (その他の電圧も可能) 16bitアナログ出力 0.1ms-更新 TQ-2451 TQ-2431 CAN・アナログ 同時出力 防水パッキン BCDより配線数激減のCAN、アナログ出力の2系統でシステムの安全性向上も 前面防水パッキン付属の 最大99の移動平均で、応答良く安定した制御 後面USBタイプもご用意 TQ-2411 USBで設定値を安全管理(保存・照合) 取外し・取付け工程短縮 USB Type-C 事前にコネクタへ配線、取付 コネクタ [プラグコネクタ] TQ-24/TQL-24 取付けフック 標準装備 TQ-24/ TQ-4801 TQ-2401 スプリング ロック式 TQL-24 専用PCソフト [無償] で計測管理・ロギング M2 スクリュー式 TQ-48 LINKSHIP CSVデータロギング 設定値管理 DCフリー電源 LINKSHIPやPCなしでも設定可能 TQ-2401 TQL-2401 TQ-4801 DC7-60V DC7-30V DC12-30V / AC100-240V ※機種を選択 多CHタイプ PL-5A MODE SEL UP ENT (別売) 温度計・電圧計・電流計なども組込 *下記ラインナップの計測を組込可能です TQ-48 前面パネルに TQ-24 プログラムローダ(設定器) 設定/計測用ボタン TQL-24 ※データロギングや給電は不可 実績例 6CH計測器 ラインナップ NEW NEW パネルサイズ 出力更新速度 シリーズ CAN変換器 サーミスタ 熱電対 測温抵抗 電流 電圧 抵抗 速度/積算 周波数偏差 48×96 0.1ms / 1ms / 2ms~ (機種別) EX48 - - HT-48 HT-48R PSA-48 PSV-48 RR-48 SPD-48 TQ-48 0.1ms / 1ms / 2ms~ (機種別) EX24 CAN-24 HT-24T HT-24 HT-24R PSA-24 PSV-24 RR-24 SPD-24 TQ-24 24×48 40ms~:ローコストタイプ EXL24 CANL-24 HTL-24T HTL-24 HTL-24R PSAL-24 PSVL-24 RRL-24 SPDL-24 TQL-24
Page2

■共通仕様 ■オプション 周波数偏差計 TQ / TQL 名称・型式 周波数偏差計  TQ-4801/ TQ-2401/ TQL-2401 測定方式 【CAN】 ぺリオマチックTMB方式 通信機能:設定値の書込・読込/測定値連続出力 【入力】 通信仕様 CAN2.0B 10k / 20k / 50k / 100k / 250k / 500k / 1M bps   1点  入力周波数範囲:600µHz - 1MHz 入力分解能:10.4ns 入力方式 【下記:機種を選択】 フォーマット(INTEL/MOTOROLA)とフレーム(11bit/ 29bit)は設定可能 設定項目 CAN送信ID、CAN受信ID 汎用(単相)タイプ[標準] トリガレベル ヒステリシス 入力抵抗 入力パルス幅 出力更新時間 [TQ-2401, 4801] 1- 9999ms  [TQL-2401] 40- 9999ms  5Vロジック、NPNオープンコレクタ 2.5V 12Vロジック 6V ±0.4V 約10kΩ 約5kΩ 0.2µs以上 【RS-485】 接続台数 32台(max) ゼロクロス 0V ±0.03V 約10kΩ 通信形式 2線式マルチドロップシリアル通信 通信方式:調歩同期式 入力カスタマイズ 0 - 9.0V ±2.6V*1*3/±1.3V*1*2 約10kΩ 0.2µs以上 通信速度 9,600bps / 9,200bps / 8,400bps プログラムモードにて設定 10mV単位 /±0.4V/±0.03V /5kΩ*3 /0.3µs以上*1 データ形式 スタートビット1bit /ストップビット1bit /データ長8bit /パリティビット無 入力と出力:非絶縁[標準仕様]。 絶縁タイプ[Nオプション]も注文可能です 通信コード ASCII ラインドライバタイプ[Dオプション] 入力耐電圧 推奨ラ入イ力ン抵ド抗ライバ 終端抵抗 入力と出力:絶縁 ±25V(差動電圧) AM26LS31相当 300Ω 【アナログ出力】 出力信号:0-10V/ 0-5V/ ±10V/ ±5V/ 4-20mA 【機種を選択】 入力耐圧 出力分解能 16bi(t 各レンジ50,000 ± 以上)   D/A変換方式:DAC変換方式 30V ローパスフィルタ 負荷抵抗 電圧出力 4.7kΩ以上     電流出力 300Ω以下 OFF/ 500Hz/ 5kHz/120kHz/ 800kHz センサ用電源 オプション  出力精度 電圧出力 ±0.1% of FS@23℃  電流出力 ±0.1% of FS@23℃ [H] DC+12V±5% 60mA / [L] DC+5V±5% 150mA /その他 温度変動 ±200ppm/℃ 以下 【演算】 出力スケーリング フルスケール、ゼロスケール設定で任意のスケーリング可能 測定モード 出力更新時間 カスタム(トルク)/周波数計/周期計(秒単位のみ) [TQ-2401, 4801] 0.1- 9999.9ms*4  [TQL-2401] 40- 9999.9ms  演算レート 演算後応答時間 中心周波数、定格時偏差周波数、定格トルク、出力極性を設定 1ms以下(0 →90%)応答 分周(パルス平均) 1 - 60000  移動平均数:1 - 99 ダイナミック予測 【コンパレータ(警報)出力】 出力数:1-4点(型式による)  TM 8段階(連続予測、周期保持を含む) 制御入力 出力形態 絶縁型無接点出力( フォトモスリレー) 出力回路:極性なし (CTL) 点数:仕様による(端子配列表を参照)最大4点可能(可否有) 機能 ホールド(現在値・最大値・最小値・変動幅最大値)・ゼロシフト コンパレータ動作条件がONの時、 COMP-COM間抵抗値:50Ω以下 定格 AC / DC280V 100mA max( 抵抗負荷)/ON 抵抗:50Ω以下 CTL ごとに機能と、ON 倫理(開放/短絡)を設定可能 出力論理 データ通信 以下 : 比較値以下でON /比較値以上でOFF (USB,CAN,RS485)でもコマンド制御・リセット可 ローカット機能 ( 極性付で比較 ) 設定値以下の速度で0出力判定 以上 : 比較値以下でOFF /比較値以上でON 設定値記憶 不揮発性メモリ( 範囲内 :設定範囲内でON /範囲外でOFF EEPROM) 範囲外 :設定範囲外でON /範囲内でOFF 【表示】 [TQ-2401, TQL-2401] [TQ-4801] 更新時間 アナログ出力更新時間の設定による 応答時間1ms(max.) 表示器(数値) 7seg赤 5桁 文字高9mm 消灯可 7seg赤 6桁 文字高14.2mm 消灯可 緑[G] オプション(TQLは赤のみ) 緑[G] オプション ■外形寸法図 表示範囲 -19999~ 99999 -199999~ 999999 インジケータ 1点  4点 [IN], [RUN] , [C1], [C2] TQ-2401 / TQL-2401 TQ-2431 / TQL-2431 電源/ホールド/トリガ コンパレータONなどで点灯 小数点位置 0:小数点なし 0:小数点なし 1:□□□□.□ ~ 4:□.□□□□ 1:□□□□□.□ ~ 5:□.□□□□□ 表示更新時間 0.3秒(0.1 - 9.9秒で設定可能) 表示移動平均数:1 - 9回 【USB通信】 USB2.0:USB仮想COMによるシリアルポート通信230.4kbps USB通信機能 設定値の書込・読込/測定値連続出力 出力更新時間 [TQ-2401, 4801] 1- 9999ms   [TQL-2401] 40- 9999ms  【一般事項】 電源電圧 [TQ-2401] DC7-60V   [TQL-2401] DC7-30V (USBホストでの給電 5V) 48 (逆接保護有) [TQ-4801] DC12-30V/AC100-240V 【 機種を選択】   24 消費電力 3W以下 アイソレーション 電源/(周波数信号入力)*/その他の入出力  48 59 24  *(周波数信号入力)はラインドライバ入力オプションのみ 質量 [TQ-2401, TQL-2401] 約60g   [TQ-4801] 約340g 使用温湿度範囲 -10℃~+50℃/ 35~ 85%RH( 但し、結露無き事) 72 *1:ヒステリシス大 *2:トリガレベル4.7V以下 *3:トリガレベル4.71V以上 *4:USB・CAN・アナログの 出力更新時間は共通設定です。0.1-0.9msに設定時、USBは出力せず、CANは瞬間値を1ms更新で出力します。 TQ-2451 / TQL-2451 TQ-4801 ■型式選定 は標準仕様( ※は省略できます) 他の仕様もご相談ください TQ-48 TQ-24□□□□-□□-□□□□ TQL-24 本体電源TQ-48 のみ DF DC12-30V タイプ CH数 オプション1 オプション2 AF AC100-240V TQ / 1 1CH アナログ出力 デジタル通信 端子台(プラグコネクタ) TQL-24 入力信号 ※ なし ※ なし TQ / TQL-24のみ 前面USB ※ 汎用 E1 0-10V S01 CAN 0 E5 0-5V S02 Modbus RTU*5 ※ スプリングロック式 1 後面USB D ラインドライバ J04 M2スクリュー式 表示器あり*9 N 入力絶縁 R1 ±10V S03 RS-485 3 R5 ±5V D2 追加制御入力 DINレール取付 前面パネル TQ-48 のみ センサ電源 I1 4-20mA 5 表示器なし*9 コンパレータ出力 ※ グレー 96 48 ※ なし DINレール取付 C1 1点*6*7 C2 2点*6 K1 青/ピンク H 12V C2 2点*6*8 TQ-48 のみ L 5V 表示器色 ※ 赤 0 背面USB HxxV その他の B 出力オプション 電圧xxV なし G 緑 *TQLは赤のみ 51.8 (例) H24V 24V *5: 準備中 *6: コンパレータ出力3点以上は準備中 H3R3V 3.3V *7: ラインドライバ入力の場合 *8: 汎用入力の場合 パネルカット寸法 放熱を妨げぬよう、本体周辺をふさがないでください。 *9: DINレール取付具付、取付フックなし (放熱スペースを確保ください)使用環境温度:-10℃ - +50℃ ※本品が安全で正常に動作するように、通気がよく温度管理の行き届いた場所でお使いください。 TQ-24 / TQL-24 TQ-4801  使用環境の動作時の温度は室内温度よりも常に高くなり、周囲の機器構成によって異なります。 +0.6 45.0  必ず、使用環境温度を確認してから設置し、通気用の開口部をふさがないようにしてください。   0 3 0 22.2+ .  0 ※改良などの理由により予告なく仕様・外観を変更することがありますのでご了承ください。 ※本品をご使用になって、本品の不調あるいは本品自体に起因する二次的災害発生の可能性が 70以上 92  あるときは、必ず別の技術手段による保全対策を併用してください。 ※本品は、各所に新しい思想の特許が含まれています。 お買い求めは 製品のお問合せ:サポートセンター TEL. 03-3382-1410 平日 9 :30 -17 :30 E-mail support-coco@cocores.co.jp 本 社 TEL.03-3382-1021 FAX.03-3382-1200 〒164-0011 東京都中野区中央 3-40-4 新中野ココリサーチビル 営業所 愛知(豊川市)/大阪(大阪市)/東関東(松戸市) 研究所 東京(中野区) CAT.NO.546 ホームページ https://www.cocores.co.jp/ 2024.2 改訂版 PRINTED IN JAPAN 24 111.2 DINレール取付面 前面 パネル部:2 79 106 30以上 99 45 52 DINレール取付面 7 55 前面パネル部:2 79 98 1 2 3 4 5 6 7 8 9 10 11 POWER IN 12 13 14 15 16 17 18 19 20 USB-C
