近赤外分析計 NIROnline

プロセス型近赤外分析計 NIR-Online リアルタイム測定による製造工程の効率化を実現

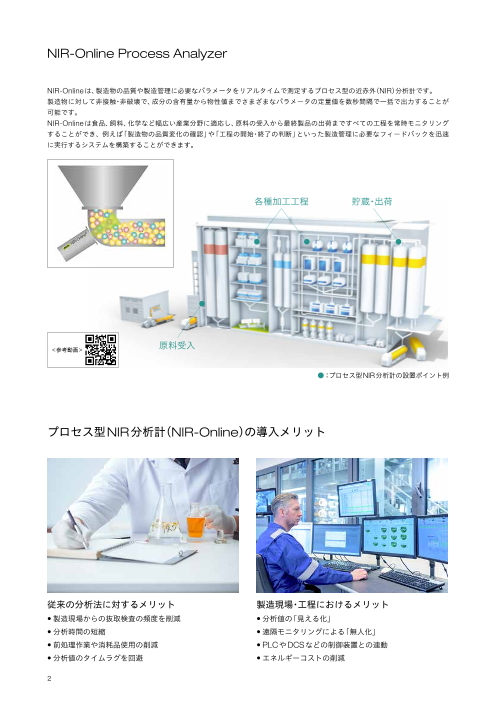

NIR-Online Process Analyzer NIR-Onlineは、製造物の品質や製造管理に必要なパラメータをリアルタイムで測定するプロセス型の近赤外（NIR）分析計です。 製造物に対して非接触・非破壊で、成分の含有量から物性値までさまざまなパラメータの定量値を数秒間隔で一括で出力することが 可能です。 NIR-Onlineは食品、飼料、化学など幅広い産業分野に適応し、原料の受入から最終製品の出荷まですべての工程を常時モニタリング することができ、 例えば「製造物の品質変化の確認」や「工程の開始・終了の判断」といった製造管理に必要なフィードバックを迅速 に実行するシステムを構築することができます。 各種加工工程 貯蔵・出荷 <参考動画> 原料受入 ●：プロセス型NIR分析計の設置ポイント例 プロセス型NIR分析計（NIR-Online）の導入メリット 従来の分析法に対するメリット 製造現場・工程におけるメリット • 製造現場からの抜取検査の頻度を削減 • 分析値の「見える化」 • 分析時間の短縮 • 遠隔モニタリングによる「無人化」 • 前処理作業や消耗品使用の削減 • PLCやDCSなどの制御装置との連動 • 分析値のタイムラグを回避 • エネルギーコストの削減 2

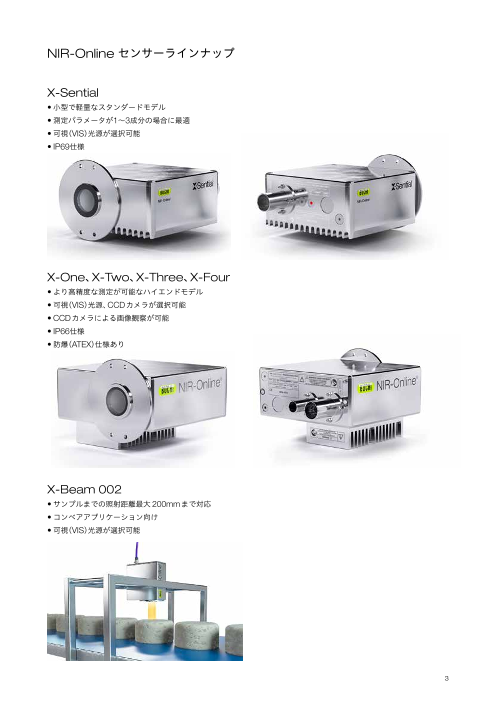

NIR-Online センサーラインナップ　　　 X-Sential • 小型で軽量なスタンダードモデル • 測定パラメータが1～3成分の場合に最適 • 可視（VIS）光源が選択可能 • IP69仕様 X-One、X-Two、X-Three、X-Four • より高精度な測定が可能なハイエンドモデル • 可視（VIS）光源、CCDカメラが選択可能 • CCDカメラによる画像観察が可能 • IP66仕様 • 防爆（ATEX）仕様あり X-Beam 002 • サンプルまでの照射距離最大 200mmまで対応 • コンベアアプリケーション向け • 可視（VIS）光源が選択可能 3

NIR-Onlineの一般的な接続例 ビデオケーブル（CCD付属センサーの場合） 外部出力 設置ボックス • アナログ （電源アダプタ付き） • TCP/IP • Profibus • RS485 1台のPCに最大4台のセンサー が接続可能（CCD付きセンサー センサーケーブル データケーブル（RS422） の場合は最大2台まで） 長さ10m USBへ変換可能 長さ10～200m NIR-Onlineの設置イメージ NIR-Onlineは固体および液体の製造ラインいずれにも設置することが可能です。また、各種アクセサリー（別ページ）と組み合わせる ことにより、インラインやオンライン、そしてコンベアラインなど、さまざまな製造現場に適したシステムを構築することができます。 インライン オンライン（バイパスシステム） コンベア上 4

NIR-Online 導入分野とその使用例　　　 食品 飼料 • 原料の品質確認 • 原料の品質確認 • 粉砕や混合などの加工工程のモニタリング • 原料混合工程のモニタリング • 加水や加熱装置への測定値出力と連動 • 最終製品の品質確認 • 最終製品の品質確認 化学 /製薬 その他 • 原料の品質確認 • さまざまな原料の品質確認 • 重合度、固有粘度などの物性値の確認 • 肥料成分（有機 /無機）の確認 • 乾燥処理終点のモニタリング • セメント製造工程のモニタリング • 混合比率変化のモニタリング • パルプ、木材の水分検査 • シート状製品の品質確認 • 収穫 /出荷時の農産物の品質検査 導入分野 測定パラメータの例 穀物、製粉 水分、たんぱく質、灰分、でんぷん、繊維、窒素分 食用油、油脂 水分、油分、残留溶媒、リン、遊離脂肪酸、ヨウ素価、酸価、全窒素、色 食品・飲料 水分、たんぱく質、脂質量、油分、でんぷん、糖分、塩分、アルコール、色、粒度 化学材料 水分、ポリマー重合度、水酸基量、混合比、密度、粘度、粒度 飼料、肥料 水分、たんぱく質、油分、粗繊維、でんぷん、灰分、無機成分 製薬 水分、主成分、混合比、添加剤濃度 5

NIR-Online用ソフトウェア SX-Center SX-Suiteは、測定サンプルの自動認識、混合工程の終点判定、検量線の自動作成および更新、プロセス制御システムへの出力など さまざまな機能を備えています。見やすさを追求した測定画面では、分析値の時間経過と管理幅、測定サンプルのスペクトルおよ び画像がひと目で確認できます。 バッチデータ 現在の成分値(リアルタイム) 測定物の画像 分析値の管理幅と時間経過 測定サンプルのスペクトル （CCD付きセンサーの場合） 複数の測定レシピが作成可能 サンプル認識機能により測定の開始・終了が自動化 最短1秒間隔で分析値を出力し、24時間365日測定が可能 測定値のアナログ・デジタル出力に対応 検量線自動作成・更新機能 AutoCal 〈特許〉 検量線解析ソフトウェア SX-Plus NIR-OnlineにはAutoCal機能が搭載されており、検量線に含めたい測定データを選択し、分析対象成分の実測値を入力するだけで AutoCalが自動的に検量線にデータを追加し更新を行います。また、SX-Plusを使えばマニュアルでの検量線解析も行うことが可能です。 特許技術により検量線を自動作成・更新 専門知識不要の簡便な操作性 必要な 従来法の チェック サンプルを 測定値を ボタンを 選択 入力 押して更新 6

NIR-Online専用アクセサリー 溶接フランジ 水冷モジュール 品番：11060754（平面用） 品番：11060752 11068800（パイプ用） • 設置温度最大130℃まで対応 11068801（ホッパー用） • 必要流量5 L/h（ 20℃） • サファイア窓板付きフランジ • 1/4ホースニップル対応 • 設置面からのセンサ着脱が 簡便化 • 材質：SUS316L X-Cell X-Cell 4-Edge 品番：お問い合わせください 品番：11068822 • 液体、ペースト製品向け • 液体、ペースト製品向け • 製品の厚さ（光路長）を最適化 • DN50（DN25への変換可能） • DN50（DN25への変換可能） • 光路長34mm • 光路長1/2/5/10/15/26mm • 材質：SUS316L • 材質：SUS316L ラボ測定・検討用アクセサリー UP-View ユニット X-Rot 品番：11061701 品番：11061754 • ラボ測定用アクセサリー • ラボ測定用アクセサリー • 静置状態での測定用 • 回転式測定モジュール • ガラスシャーレが使用可能 X-Flow X-Feeder 品番：11061712 品番：11061697 • 液体測定用アクセサリー • 固体測定用アクセサリー • ポンプ吸引により液体を流動 • サンプル排出機能付き させながらの測定が可能 • 受入検査や出荷検査に最適 • 光路長可変 7

センサー仕様 センサー型式 X-Sential X-One X-Two X-Three X-Four X-Beam NIR（900-1700 nm） 〇 〇 〇 〇 〇 〇 VIS（350-900） オプション - - 〇 〇 オプション CCDカメラ - - 〇 - 〇 - 測定距離 0－20 mm 200 mm 防塵防水 IP69/X9K IP66 その他仕様 分光方式 分散方式（固定回折格子） 検出器 ダイオードアレイ 測定間隔（近赤外領域） 3.2 nm スペクトルスキャン数 ～100スキャン /秒 推奨使用温度（本体周囲） -10℃～40℃ 本体設置箇所の推奨温度 -10℃～＋70℃（ 水冷モジュール使用時は130℃まで対応可） 使用相対湿度 90%未満 平均ランプ寿命 メインランプ、予備ランプ各9000時間（自動切換え） ※ 測定窓材質 サファイアガラス 電源 110V-220V（50-60Hz） 消費電力 30W 寸法 X-Oneシリーズ：220 × 220 × 135 mm X-Sential：200 × 200 × 100 mm 重量 X-Oneシリーズ：7.5 kg X-Sential：5 kg 推奨制御PCスペック Windows10以上、core-i5以上、メモリ8GB以上 消耗品 光源ランプ、本体密閉用ガスケット、乾燥剤（それぞれ交換目安1年～1年半） 出力信号 4～20mA アナログ出力（３成分）、シリアル（TCP/IP）通信、他 ※ X-Beamのみ搭載ランプ数1個／9000時間 Quality in your hands 日本ビュッヒ株式会社 本 社 〒110-0008 東京都台東区池之端 2-7-17 IMONビル 3F TEL： 03-3821-4777 FAX： 03-3821-4555 大阪営業所 〒532-0011 大阪市淀川区西中島 5-6-16新大阪大日ビル 4F TEL： 06-6195-9241 FAX： 06-6195-9251 エリア担当者駐在：九州／中部／北海道 お問い合わせ nihon@buchi.com | www.buchi.com/ja ● このカタログに記載の仕様および外観は2023年12月現在のものです。 ● 製品改良のため、仕様および外観が予告なく変更されることがありますので、ご了承ください。 ● カタログの色と実際の製品の色とは、多少異なる場合があります。 ● 本カタログに記載以外の、運送費、設置費などについては別途お問い合わせください。 ● 追加アクセサリーや仕様についてご不明な点は別途お問い合わせください。 ● ご使用の前に、必ず取扱説明書をお読みください。 ● 有機溶媒を使用される際は、適切な排気装置が付いた部屋でご使用ください。 NBKK B27-1223
