多検体パラレルエバポレーター マルチベーパー

多検体パラレルエバポレーター Multivapor™ P-6 / P-12（マルチベーパー）

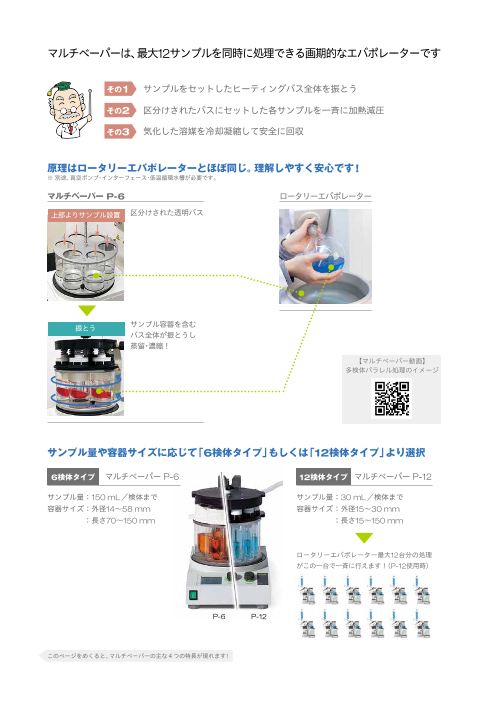

マルチベーパーは、最大12サンプルを同時に処理できる画期的なエバポレーターです その1 サンプルをセットしたヒーティングバス全体を振とう その2 区分けされたバスにセットした各サンプルを一斉に加熱減圧 その3 気化した溶媒を冷却凝縮して安全に回収 原理はロータリーエバポレーターとほぼ同じ。理解しやすく安心です ! ※ 別途、真空ポンプ・インターフェース・低温循環水槽が必要です。 マルチベーパー P-6 ロータリーエバポレーター 上部よりサンプル設置 区分けされた透明バス 振とう サンプル容器を含む バス全体が振とうし 蒸留・濃縮！ 【マルチベーパー動画】 多検体パラレル処理のイメージ サンプル量や容器サイズに応じて「6検体タイプ」もしくは「12検体タイプ」より選択 6検体タイプ マルチベーパー P-6 12検体タイプ マルチベーパー P-12 サンプル量 ： 150 mL／検体まで サンプル量 ： 30 mL／検体まで 容器サイズ ： 外径14～58 mm 容器サイズ ： 外径15～30 mm 　　　　　 ： 長さ70～150 mm 　　　　　 ： 長さ15～150 mm ロータリーエバポレーター最大12台分の処理 がこの一台で一斉に行えます！（P-12使用時） P-6 P-12 このページをめくると、マルチベーパーの主な４つの特長が現れます !

「速い「」省スペース「」移し替え手間なし」の“三拍子”揃った多検体エバポレーター 特長1 ロータリーエバポレーターより速い !※ ※動作・設置環境によっては遅くなる可能性があります。 多検体を一斉に濃縮するので、1検体ずつ濃縮工程を繰り返すロータリーエバポレーターの手順より、手間なく、速く、エバ ポレーションできます。 ロータリーエバポレーター vs マルチベーパー ロータリーエバポレーターの6回連続使用とマルチベーパーP-6（ 6検体）を一斉使用とでの所用時間の比較 （バキュームコントローラーV-855使用） ■ロータリーエバポレーター ■マルチベーパー P-6 70 60 50 40 30 20 10 0 ヘキサン エタノール　 水　 トルエン　 時間 /分 90mL / 検体 90mL / 検体 30mL / 検体 90mL / 検体 【比較条件】 1．設定温度　 ラック： 35℃、 冷却水温： -5℃ 2．減圧設定 バキュームコントローラーV-855を使用し、各溶媒に最適な勾配を選択。 3．時間（結果） マルチベーパー ： 30mL もしくは90mL の検体を6つ同時に蒸留。 ロータリーエバポレーター ： 同量サンプルの蒸留に要した時間を6 倍したもの。サンプルの移し替え時間は考慮せず。 特長2 お持ちのロータリーエバポレーターの 減圧システムと溶媒回収器具が利用できる ! お手持ちのロータリーエバポレーターの溶媒回収容器の接続口がS35ボールジョイントであれば、製造メーカーを問わず マルチベーパーを接続できます。用途に応じて、マルチベーパーとロータリーエバポレーターの使い分けができます（ただし、 この場合ロータリーエバポレーターとの同時使用はできません）。 ロータリーエバポレーターには接続せずに専用の溶媒回収器具とのセットで使う「独立タイプ」もございます。

特長3 省スペース ! マルチベーパーの本体設置スペースは、わずか27×40cmです ! このカタログ2ページ分と同じスペースがあれば、本体を置くことができます。 27cm 40cm 特長4 サンプルの移し替え必要なし ! マルチベーパーでは、異なるサンプル容器に対応するための各種アダプターをオプションにて取り揃えています。また容 器の大きさが適合範囲内の場合は、アダプターの特注対応が可能です。これにより、減圧濃縮の前後で使用するサンプル容 器をそのまま使用でき、サンプルを移し替える必要がなく作業効率が大幅に向上します。 例1 有機合成・化学研究室 合成 分取・精製 容器の種類を問わず、そのまま濃縮 ! 合成・分取 構造解析 LC/MS等 分取クロマトPure 分取クロマトPure P-12 例2 天然物探索（抽出） 多検体同時抽出 分取・精製※必要な場合 前工程の容器のまま濃縮。ロスやコンタミなし ! 分析 LC/MS等 高速高圧抽出装置 分取クロマトPure P-6またはP-12 オプションとして販売しているアダプターに関しては、右ページをご覧ください。

アダプター ビュッヒのサンプル試料管のほか、他社製のサンプル試料管に対応したアダプターもご提供しております。 各アダプターセットには、シールとスプリングが付属しています。 シールのスペアとブラインドアダプターをお持ちになることをお奨めします。 P-12用 ネジ式チューブアダプター（ 長さ70mm以上） アダプターセット（12個入） サンプル試料管 シールのみ ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ PETP PEEK （12枚入） ① ガラス試料管 キャップ付60 mL （ 25本入）（27×140 mm） 049662 11057082 11057178 11057468 ② PSEガラス試料管 60 mL （ 72本入）（27×140 mm) 049535 11057082 11057178 11057468 ③ ラドレー製試料管（24×150 mm） - 11057084 11057185 11057468 ④ ファルコンチューブ Fisher Blue Max 30/115mm - 11057194 11057195 - ⑤ ファルコンチューブ Fisher Blue Max 17/115mm - 11057083 11057181 11057468 ⑥ GL32ネジ式チューブ（デュラン用） - 11057191 11057192 11057468 ⑦ GL25ネジ式チューブ（デュラン用） - 11057085 - 11057468 ⑧ パイレックスチューブ - 11057086 - 11057468 他の試料管でも次の規格を満たせば特注対応が可能な場合もありますので、ご相談ください。 長さ70-150mm、OD14-30mm、ID ＞10mm、厚さ≧1mm、2巻以上のネジを有すること P-12用 フランジ式チューブアダプター（ 長さ60mm以上、OD17-22ｍｍ、ID10-15mm） アダプターセット（12個入） サンプル試料管 シールのみ ① ② PETP PEEK （12枚入） ① フランジチューブ ＞17mm （ フランジよりボディが太い） 049747 049748 041012（シール） 049731（スプリング） ② フランジチューブ ≦17mm （ フランジよりボディが細い） 049758 049759 041012 他の試料管でも次の規格を満たせば特注対応が可能な場合もありますので、ご相談ください。 長さ50-150mm、OD本体14-30mm、ID フランジ≧10mm、ODフランジ14-22mm P-12用 テストチューブアダプター（ 縁なし、長さ70mm以上） アダプターセット（12個入） サンプル試料管 シールのみ ① ② ③ ④ PETP PEEK （12枚入） 25 22 17 16 ① ガラス試料管 50本入 , OD=25±0.5mm, L=150mm, 30mL 038469 048873 048874 049733 ② ガラス試料管 100本入 , OD=20±0.5mm, L=150mm, 20mL 042845 048778 - 048779 ③ ガラス試料管 OD=17±0.5mm, L=70～150mm - 049708 - 048709 ④ ガラス試料管 100本入 , OD=16±0.5mm, L=130mm, 10mL 038543 048770 049619 048773 他の試料管でも次の規格を満たせば特注対応が可能な場合もありますので、ご相談ください。 長さ70-150mm、OD14-30mm、ID ≧10mm、厚さ≧1mm、縁なし P-12用 ネジ式チューブアダプター（ 長さ70mm以下） アダプターセット（12個入） サンプル試料管 シールのみ フリットのみ ① ② ③ PETP PEEK （12枚入） （64枚入） ① シグマアルドリッチ : Wheatonバイアル（15x46mm, 4mL） GPI13-425 11057239 11057240 051489 051490 WR : Chromacolバイアル（15x46mm, 4mL） ② ネジサイズ22, 長さ45～85mm, 外径27.5mm 11055486 - 053125 044856 ③ IWAKI: ネジサイズ15, 長さ60～125mm, 外径16mm 11055275 - 051489 044856 他の試料管でも次の規格を満たせば特注対応が可能な場合もありますので、ご相談ください。 長さ15-70mm、OD15-25mm、ID ＞7mm、2巻以上のネジを有すること P-6用 アダプター アダプターセット（6個入） ② ③ ④ サンプル試料管 シールのみ ① PETP PEEK （6枚入） ① ガラス試料管 （ 60 x 135mm, 150mL） 049774 11056598 11057243 11057469 ② PSE用ガラス試料管（180mL） 052672 PSE用試料管（60mL） 049535 11056585 11057253 11057469 P-12用試料管（60mL） 049662 ③ ラドレー製試料管 - 11056607 11057257 11057469 ④ SJ29/32フラスコ , 外径58mm以下 - 11056909（ガラスジョイント付） 11057469 11056938（クランプ式アダプター） 003575 他の試料管でも次の規格を満たせば特注対応が可能な場合もありますので、ご相談ください。 長さ70-150mm、OD14-58mm、ID ＞10mm、2巻以上のネジを有すること

アクセサリー ご購入の際は必ず、製品の溶媒耐性を事前にご確認ください S型 C型 コンタミ防止アダプター用フリット ブラインドアダプター 多孔質PEフリット（64枚入） 044856 PETP PEEK コンデンサー 多孔質PEフリット※（小） 051490 P-12（1個入） 11055812 11058341 ウルフびんセット S型コンデンサー2L 048890 ※アダプター11057239, 11057240用 P-6（1個入） 11055811 11058342 ウルフびんセット 11057282 C型コンデンサー2L 048888 ② ① エバポレーションユニット 準備用/移動用ラック バキュームカバー用0-リング ロータリーエバポレーター接続セット PETP PEEK ①準備用 ②移動用 EPDM FKM FFKM ロータリーエバポレーター P-12用 11058092 11058093 P-12用 049755 049251 12本入り 048867 048827 048849 接続セット　　　　　　　　048740 P-6用 11058090 11058091 P-6用 049783 049250 6本入り - - 053132 P-6ラック+P-12アダプター用 11055146 PEEK仕様の構成例 試料管、アダプター、ラック マルチベーパー本体 マルチベーパー本体 （エバポレーター接続タイプ） （S型コンデンサー 2L） エバポレーションユニット ブラインドアダプター P-12用 048842 MP12100R00 MP12100S20 11058093 11058341 P-6用 049784 MP22100R00 MP22100S20 11058091 11058342 注意 ： 標準の材質はPETP製です。ヘキサンやトルエン、塩酸の使用ができます。 　　　クロロホルム、アセトン、NaOH等、耐性の弱い溶媒はPEEK製に交換することを推奨します。 　　　ジクロロメタン、酢酸エチル等の場合は、PEEK製をご使用ください。 仕様 P-6 P-12 振とう回転数 0～ 370 rpm 0～485 rpm 試料管サイズ 外径 16～ 58 mm、長さ 70～150 mm 外径 15～30 mm、長さ 15～150 mm 処理量 10～160 mL 0.5～30 mL 材質（接液部） PETP、PTFE、PFA、ガラス（オプションでPEEKも可） 防塵・防水性能 IP21 寸法（WxDxH） 270 x400 x400 mm 重量 22kg 消費電力最大 800 W最大 電源 /周波数 100-120V ±10％ ,50-60Hz 温度範囲 室温～95℃ 温度偏差 ±3℃　（20℃で校正） テクニカルデーターシート はこちら Quality in your hands 日本ビュッヒ株式会社 本 社 〒110-0008 東京都台東区池之端 2-7-17 IMONビル 3F TEL： 03-3821-4777 FAX： 03-3821-4555 大阪営業所 〒532-0011 大阪市淀川区西中島 5-6-16新大阪大日ビル 4F TEL： 06-6195-9241 FAX： 06-6195-9251 エリア担当者駐在：九州エリア／中部エリア nihon@buchi.com | www.buchi.com/ja ● このカタログに記載の価格および仕様、外観は2021年10月現在のものです。 ● 製品改良のため、仕様および外観が予告なく変更されることがありますので、ご了承ください。 ● カタログの色と実際の製品の色とは、多少異なる場合があります。 ● 本カタログに記載以外の、運送費、設置費などについては別途お問い合わせください。 ● 追加アクセサリーや仕様についてご不明な点は別途お問い合わせください。 ● ご使用の前に、必ず取扱説明書をお読みください。 ● 有機溶媒を使用される際は、適切な排気装置が付いた部屋でご使用ください。 NBKK C24-1021
