多検体濃縮装置 シンコアプラスシリーズ

多検体蒸留・濃縮装置 シンコアプラスシリーズ

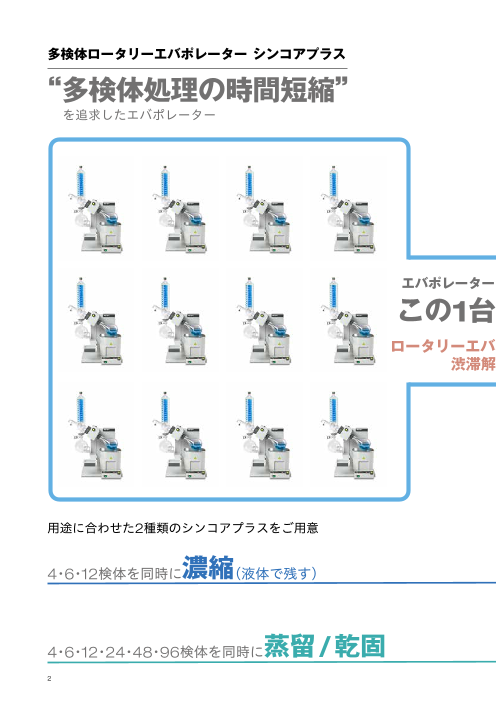

多検体ロータリーエバポレーター シンコアプラス “多検体処理の時間短縮” を追求したエバポレーター エバポレーター複数台分を この1台で !! ロータリーエバポレーターの 渋滞解消 !! 用途に合わせた2種類のシンコアプラスをご用意 4・6・12検体を同時に濃縮（液体で残す） 4・6・12・24・48・96検体を同時に蒸留/乾固 2

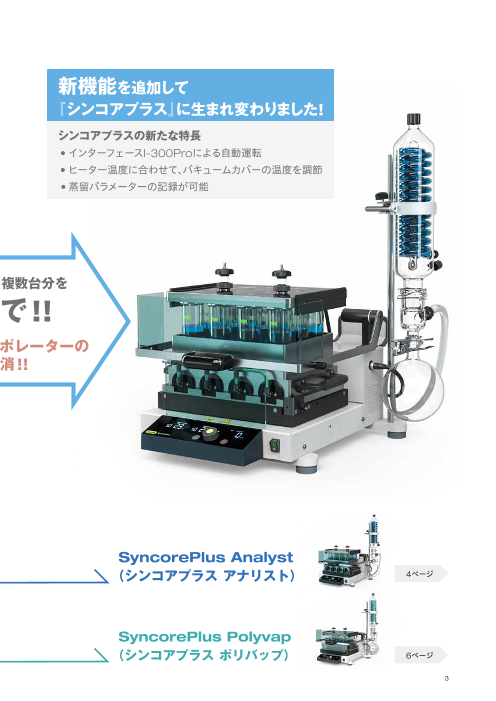

新機能を追加して 『シンコアプラス』に生まれ変わりました! シンコアプラスの新たな特長 • インターフェースI-300Proによる自動運転 • ヒーター温度に合わせて、バキュームカバーの温度を調節 • 蒸留パラメーターの記録が可能 エバポレーター複数台分を この1台で !! ロータリーエバポレーターの 渋滞解消 !! SyncorePlus Analyst （シンコアプラス アナリスト） 4ページ SyncorePlus Polyvap （シンコアプラス ポリバップ） 6ページ 3

濃縮（液体で残す）タイプ SyncorePlus Analyst（ シンコアプラス アナリスト） 特長1 4・6・12検体のサンプルを一斉に濃縮 SyncorePlus Analys（t シンコアプラス アナリスト）ラック 特長 サンプルを乾固させることなく 2（液体をキープしたまま）濃縮が可能 !! アナリスト試料管 冷却水 加 溶 液 加 熱 熱 部 部 冷却水 小突起の容量が異なる3種類 の試料管を選択可能 冷却部 試料管の下部（小突起）のみを冷却して、 溶液を乾固させることなく濃縮 写真は試料管+試料管ホルダー 0.3mL 1mL 3mL 4

特長 フラッシュバックモジュール（オプション） 3 により試料管内壁への吸着を抑止 フラッシュバックモジュール 冷却水 冷却部 冷却水 加 溶 熱 液 部 冷却水 冷却部 試料管上部の蒸気を 冷却して凝結させる ことにより、試料管 内壁面を洗いながら 蒸留してガラス内壁 に吸着する成分の回 収率を改善 フラッシュバックあり フラッシュバックなし 5

蒸留/乾固タイプ SyncorePlus Polyvap（ シンコアプラス ポリバップ） 特長1 4・6・12・24・48・96検体のサンプルを一斉に蒸留 4本用 6本用 12本用 24本用 48本用 96本用 SyncorePlus Polyvap（ シンコアプラス ポリバップ）ラック 特長 バキュームカバーにより 2 独立した試料管でクロスコンタミネーションなし ※バキュームカバーは、ポリバップとアナリスト共通 4本用 6本用 12本用 24本用 48本用 96本用 コンデンサー バキュームカバー 加熱部 加熱部 ポリバップ試料管 溶液 加熱部 溶液 •ラックを振とうさせて、試料液を撹拌させながら過熱 •各試料管はバキュームカバーを通して減圧 •バキュームカバーは、溶媒再凝縮を防止する加温機能付き 写真は試料管+試料管ホルダー 6

参考データ 減圧蒸留で多検体を短時間で処理 シンコアでの各溶媒の多検体処理時間例 蒸留時間（分） 150 125 100 75 50 25 0 ① ② ③ ④ ⑤ ⑥ ①ジクロロメタン, 6本ラック x 250 mL ②ヘキサン : アセトン 1:1, 12本ラック x 120 mL ③ジクロロメタン : ヘキサン 7:3, 12本ラック x 120 mL ④ヘキサン : 酢酸エチル 5:3, 24本ラック x 30 mL ⑤メタノール : 水 1:9, 24本ラック x 30 mL ⑥MTBE, 96本ラック x 10 mL 減圧蒸留の原理を応用しているため、上記溶媒の他にも 水やトルエンなどの沸点の高い溶媒も楽に蒸留できます。 7

SPEモジュール 『固相抽出（SPE）～ 濃縮 』の作業効率を飛躍的にアップさせる画期的なオプション 固相抽出後の溶液を容器へ移し替えをすることなく、シンコアプラスでそのまま濃縮が可能 SPEアドバンス 3方ストップコック付モデル 3方ストップコックの仕組み • 廃液をシンコアプラスガラス管に 入れず、受けフラスコに直接回収 SPE カートリッジ • 各流路は独立してクロスコンタミ ネーション抑止 排液へ Waste（廃液）ポジション シ の溶液の流れ ン コ ア 品番 モジュールタイプ カバータイプ ガ 標準バキュームカバーに設置 バキュームカバーとの一体型 ラ ス R-6用 11055465 11055466 試 料 R-12用 051164 051448 管 溶 液 冷却水 Stop（ストップ）ポジション の溶液の流れ SPEベーシック シンプルな流量バルブ付モデル • 廃液も含めSPEカートリッジから の溶液は全てシンコアプラスガラ ス管へ Elute（溶出）ポジション • シンコアプラスガラス管への流量 の溶液の流れ は個別に調整可能 品番 モジュールタイプ カバータイプ 標準バキュームカバーに設置 バキュームカバーとの一体型 R-12用 051440 051438 R-24用 051463 051439 8

PTFEダイヤフラム真空ポンプシステム シンコアプラス本体との セット品でも販売しています シンコアプラスにおける減圧を緻密に制御 インターフェース I-300Proによる完全自動化 • スタートボタンを押すだけで、再現性の良い自動運転 • 真空度だけでなく、ヒーター温度、回転数の制御も可能 • 溶媒データベースで、最適な真空度の設定が可能 • 真空度やヒーター温度をプログラム可能 • 日本語表記に対応 緻密な真空性制御 • ダイヤフラムのスピードコントロール制御で電磁バルブ不要 • 緻密な真空制御により突沸防止 減圧設定値 減圧設定値 V-303Pro 時間 時間 品番：11V300310 構成 • 真空ポンプV-300 • インターフェース I-300Pro 圧力プログラムにより回収率改善 ! • 二次コンデンサー I-300Proでは圧力プログラムの設定が可能 mhbPara 1200 1000 800 600 容易なメンテナンス 400 200 • ダイヤフラムの汚れが見える窓付き 0 • 汚れの除去に分解不要の簡単洗浄 0 10 20 30 40 50 60 時間（分） 分 ポンプ洗浄方法 二次コンデンサーが飛ばした溶媒もしっかり回収 ! （洗浄前）真空引きの性能低下 （洗浄） 二次コンデンサー シンコアのコンデンサーで取り逃 がした溶媒も、真空ポンプの出口に 設置するコンデンサー（オプション) でしっかり回収できます ! タオルなどをポンプ ポンプ出口では、大気圧条件での凝 出口に当てて汚れの 集で沸点が高くなり回収率が向上 確認 します。 使用した有機溶媒の環境放出を防 タオルに汚れが付かなくなったら洗浄完了 止します。 9 圧圧力力 圧圧力力

アプリケーション例（シンコアプラス アナリスト） PCB（ ポリ塩化ビフェニル） PCBの回収率（標準溶液での添加回収試験） 実 験 PCB標準溶液を3種類の溶媒（ヘキサン /トルエン /ジクロロメタン）に添加してそれぞれの回収率を確認 • 100mLの各溶媒にPCB標準溶液を200µL添加 • シンコア6本タイプを用いて、6試料管を一斉に濃縮 • ブランクの試料管もセットしてクロスコンタミネーションを確認 • 減圧条件は各溶媒ごとに最適化 • 減圧の真空ポンプ出口には二次コンデンサーをセットしてポンプに流入した溶媒も環境放出前に捕集 ヘキサン減圧プログラム条件例 開始（hPa） 終了（hPa） 時間（分） mhbPar 1000 250 1 1 0 0 0 250 250 15 200 200 20 5 0 0 180 180 5 180 1200 3 Total 44 0 0 1 0 2 0 3 0 4 0 5 0 時間（分） 結 果 • 目的成分PCBsの回収率 ⇒ 良好 • クロスコンタミネーション ⇒ 確認されず • 蒸発させた溶媒の回収率 ⇒ 90%以上 ヘキサン回収率 ： 85-112% トルエン回収率 ： 91-109% ジクロロメタン回収率 ： 86-109% (%) Ave : n=2 (%) Ave : n=4 (%) n=1 120.0% 120.0% 120.0% 100.0% 100.0% 100.0% 80.0% 80.0% 80.0% 60.0% 60.0% 60.0% 40.0% 40.0% 40.0% 20.0% 20.0% 20.0% 0.0% 0.0% 0.0% M1CB D2CB T3CB T4CB P5CB H6CB H7CB O8CB N9CBD10CB M1CB D2CB T3CB T4CB P5CB H6CB H7CB O8CB N9CBD10CB M1CB D2CB T3CB T4CB P5CB H6CB H7CB O8CB N9CBD10CB 食品残留農薬 有機リン系農薬等の回収率（サンプル：ポテト） 結 果 シンコア、ロータリーエバポレーター、真 Vapour Recovery, % (N = 3) Compound pressure , 空ポンプの使用により、減圧濃縮を簡単操 Syncore Rotavapor mPa (25｡C) Res idue + rinses Res idue Rinses Res idue + rinses 作で迅速に行え、また突沸を防止しサンプ Propamocarb - 54 50 0 7 Dichlorvos 2.1× 103 87 85 0 78 ルロスを最小限に抑えることができた。 Acephate - 103 96 5 94 Diazinon 1.2× 101 101 80 13 93 Dichlo fenthion - 98 90 8 96 Chlorpyrifos methyl 3 99 85 10 95 Pirimiphos methyl - 100 78 19 101 Fenitro thion - 98 76 21 98 Malathion - 101 78 21 103 Chlorpyrifos 2.7 99 79 19 101 Parathion - 101 79 17 97 Quinalphos - 103 77 21 98 Methidathion - 99 79 23 101 Prothiophos 0.6 97 78 20 99 Is oxathion - 99 78 24 97 Triazophos 0.4 (30｡C) 97 77 23 100 EPN - 105 71 27 103 Pyrac lo fos 1.6× 10-3 110 75 26 105 10 #1 #3 #10 #15 #19 #37 #54 #77 #104 #126 #155 #169 #188 #189 #202 #205 #208 #206 #209 #1 #3 #10 #15 #19 #37 #54 #77 #104 #126 #155 #169 #188 #189 #202 #205 #208 #206 #209 #1 #3 #10 #15 #19 #37 #54 #77 #104 #126 #155 #169 #188 #189 #202 #205 #208 #206 #209

アクセサリー ご購入の際は必ず、製品の溶媒耐性を事前にご確認ください。 バキュームカバー 4本用 6本用 12本用 24本用 48本用 96本用 品番 038245 品番 038246 品番 040910 品番 040920 品番 042850 品番 040930 コンデンサーセット 試料管スタンド 試料管カバー 受けガラス容器 コンデンサーセットS型 試料管スタンド 試料管スタンド ,1本タイプ 試料管カバー 3L受けガラス容器 フラスコ付 4本用 040075 4本用 11062988 6本用（PTFE） 048689 品番 11061399 1000mL 037690 6本用 040076 6本用 11062989 12本用（PE） 048690 2000mL 040146 12本用 040077 12本用 11062990 ラック（アナリストタイプ）※ガラス試料管別売 フラッシュバックモジュール 断熱材セット 4本用ラック 6本用ラック 12本用ラック ６本用フラッシュバック 12本用フラッシュバック 断熱材セット 品番 047794 品番 047777 品番 046000 モジュール モジュール 24本用セット 041922 品番 048654 品番 046036 96用セット 041923 ラック（ポリバップタイプ）※ガラス試料管別売 4本用ラック 6本用ラック 12本用ラック 24本用ラック 48本用ラック 96本用ラック 品番 047790 品番 047770 品番 040900 品番 038188 品番 042855 品番 038277 ガラス試料管 ガラス試料管 （アナリストタイプ） （ポリバップタイプ） サンプル容量（mL）規定量 ラック品番 フラッシュバック モジュール品番 試料管品番 サンプル容量（mL） 試料管タイプ ラック品番 試料管品番 3 047740（ 4本入） 4本用 50 - 500 標準試料管 047790 038487（ 4本入） 4本用 50 - 500 1 047794 - 047741（ 4本入） 6本用 25 - 250 標準試料管 047770 038486（ 6本入） 0.3 047742（ 4本入） 12本用 5 - 120 標準試料管 040900 040907（ 12本入） 3 038557（ 6本入） 標準試料管 038188 038469※（ 50本入） 6本用 25 - 250 1 047777 048654 038575（ 6本入） 24本用 2 - 30 PSE, ASE試料管 042660 049535（ 72本入） 0.3 038168（ 6本入） ファルコンチューブ 038440 　　　　 - 3 046070（ 12本入） 48本用 1 - 20 標準試料管 042855 042845（ 100本入） 12本用 5 - 120 1 046000 046036 046071※（12本入） 96本用 0.5 - 10 標準試料管 038277 038543（ 100本入） 0.3 046072※※（12本入） ※ネジ口付き試料管は038468 ※GL45ネジ口付き試料管の場合は11056498 ※※GL45ネジ口付き試料管の場合は11056499 シーリングディスク 品名 品番 4本、6本用PTFEシーリングディスク（6枚） 038488 12本用PTFEシーリングディスク（12枚） 040906 24本用PEシーリングディスク（24枚） 038489 48本用PEシーリングディスク（ （注） PTFEは最も溶媒耐性があります。PEはクロロホルムなどの 50枚） 046591 溶媒に耐性がありません。ご購入の際は、シーリングディスク 96本用PEシーリングディスク（100枚） 038490 の溶媒耐性を事前にご確認ください。 11

システム構成と品番 ご購入の際は必ず、製品の溶媒耐性を事前にご確認ください。 シンコアプラス プラットフォーム（本体） 品番 11QP000002 仕様（シンコアプラス プラットフォーム） 本体寸法（ W x D x H） 500 x 520 x 325 mm 重量 30 kg シンコアプラス アナリスト シンコアプラス ポリバップ 電力 1250 W 構成例 構成例 温度制御範囲 20～100 ºCまで • シンコアプラス プラットフォーム • シンコアプラス プラットフォーム 振とう回転数 60～400 rpm • ラック（アナリストタイプ） • ラック（ポリバップタイプ） バキュームカバーへの出力 120 W, 最大70℃ • ガラス試料管（アナリストタイプ） • ガラス試料管（ポリバップタイプ） • S型冷却コンデンサー • S型冷却コンデンサー • バキュームカバー • バキュームカバー • 受けフラスコ2000mL • 受けフラスコ2000mL 品番 品番 4本用 3mL 11QA13S002 4本用 11QP1S0002 4本用 1mL 11QA11S002 6本用 11QP2S0002 4本用 0.3mL 11QA12S002 12本用 11QP3S0002 6本用 3mL 11QA23S002 24本用 11QP4S0002 6本用 1mL 11QA21S002 48本用 11QP7S0002 6本用 0.3mL 11QA22S002 96本用 11QP8S0002 12本用 3mL 11QA33S002 ファルコン（24本） 11QP5S0002 12本用 1mL 11QA31S002 PSE（24本） 11QP6S0002 12本用 0.3mL 11QA32S002 ※真空ポンプとのセットもあります。 シンコアプラスと真空ポンプ・インターフェース ※フラッシュバックモジュールは別売りです。 とのセット ※真空ポンプとのセットもあります。 品番 お問い合わせください 仕様：セット内容によって異なります。 シンコアプラスシリーズは、さまざまな多検体分析のワークフローにおいてご活用いただけます。 溶媒抽出後の濃縮 分画分取後の蒸留 固相抽出から濃縮 Quality in your hands 日本ビュッヒ株式会社 本 社 〒110-0008 東京都台東区池之端 2-7-17 IMONビル 3F TEL： 03-3821-4777 FAX： 03-3821-4555 大阪営業所 〒532-0011 大阪市淀川区西中島 5-6-16新大阪大日ビル 4F TEL： 06-6195-9241 FAX： 06-6195-9251 エリア担当者駐在：九州エリア／中部エリア nihon@buchi.com | www.buchi.com/ja ● このカタログに記載の価格および仕様、外観は2021年12月現在のものです。 ● 製品改良のため、仕様および外観が予告なく変更されることがありますので、ご了承ください。 ● カタログの色と実際の製品の色とは、多少異なる場合があります。 ● 本カタログに記載以外の、運送費、設置費などについては別途お問い合わせください。 ● 追加アクセサリーや仕様についてご不明な点は別途お問い合わせください。 ● ご使用の前に、必ず取扱説明書をお読みください。 ● 有機溶媒を使用される際は、適切な排気装置が付いた部屋でご使用ください。 NBKK C42-1221
