穴検査ならアナライザー 従来よりもクッキリ写って見逃さない
新型モデルの「ANALYZER3f」は、ファイバー結合レーザー光源の小型化と安定した出力を実現。
真円スポットレーザーの特性を生かすため、レーザーヘッドステージの設計を刷新。
高解像度での撮像時に、ピントズレの無い、高精細化を可能にします。
詳しくは特設サイト(https://analyz.jp/pr)をご覧ください。
このカタログについて
ドキュメント名 | ANALYZER3 f |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 299.3Kb |
登録カテゴリ | |
取り扱い企業 | ANALYZER株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

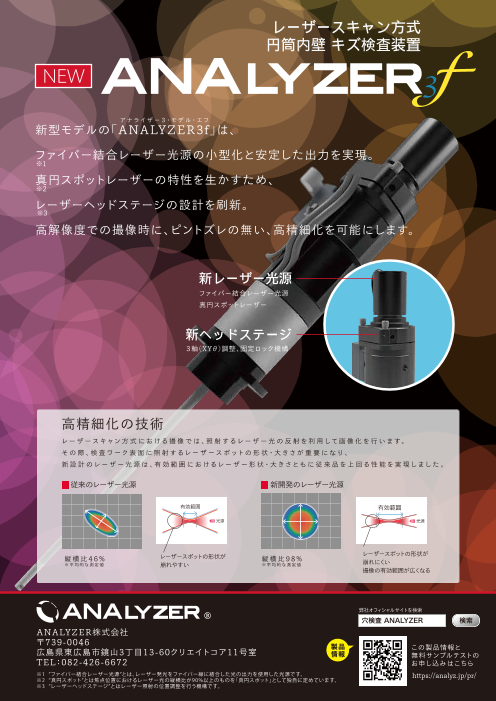

Page1
レーザースキャン方式
円筒内壁 キズ検査装置
アナライザー3・モデル・エフ
新型モデルの「ANALYZER3f」は、
ファイバー結合レーザー光源の小型化と安定した出力を実現。
※1
真円スポットレーザーの特性を生かすため、
※2
レーザーヘッドステージの設計を刷新。
※3
高解像度での撮像時に、ピントズレの無い、高精細化を可能にします。
新レーザー光源
ファイバー結合レーザー光源
真円スポットレーザー
新ヘッドステージ
3軸(XYθ)調整、固定ロック機構
高精細化の技術
レーザースキャン方式における撮像では、照射するレーザー光の反射を利用して画像化を行います。
その際、検査ワーク表面に照射するレーザースポットの形状・大きさが重要になり、
新設計のレーザー光源は、有効範囲におけるレーザー形状・大きさともに従来品を上回る性能を実現しました。
従来のレーザー光源 新開発のレーザー光源
有効範囲 有効範囲
光源 光源
縦横比46% レーザースポットの形状が レーザースポットの形状が
縦横比98%
※平均的な測定値 崩れやすい ※平均的な測定値 崩れにくい
撮像の有効範囲が広くなる
弊社オフィシャルサイトを検索
® 穴検査 ANALYZER 検索
ANALYZER株式会社
〒739-0046
広島県東広島市鏡山3丁目13-60クリエイトコア11号室 製品 この製品情報と
情報 無料サンプルテストの
TEL:082-426-6672 お申し込みはこちら
※1 ”ファイバー結合レーザー光源”とは、レーザー発光をファイバー線に結合した光の出力を使用した光源です。 https://analyz.jp/pr/
※2 “真円スポット”とは焦点位置におけるレーザー光の縦横比が90%以上のものを「真円スポット」として独自に定めています。
※3 “レーザーヘッドステージ”とはレーザー照射の位置調整を行う機構です。
