AC200V電源でカンタンに冷たい水がつくれます
【特徴】
○小型精密機械の熱変位を防止
○取り扱い容易
○コンパクト・設置容易
○歩留まりを向上してゼロエミッションを実現
このカタログについて
| ドキュメント名 | 小型機械向けチラー【循環水冷却装置VSC】 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 670Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社ニクニ (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

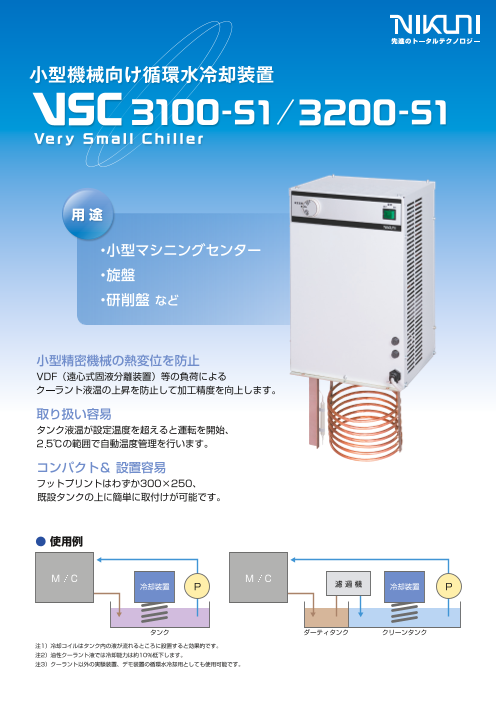

Page1
VSCカタログリーフv3_h1_入稿
小型機械向け循環水冷却装置
-S1 -S1
Very Smal l Chi l le r
用途
・小型マシニングセンター
・旋盤
・研削盤 など
Page2
VSCカタログリーフv3_h4_入稿
小型機械向け循環水冷却装置
タンク上板 抜き穴加工寸法
抜き穴
41 221 4－M6 210
4‒∅7.5 正面側 221
（取付穴）
フィルタ
303 222
温度スイッチ 排 気 電源スイッチ
正面側 吸気
排気 排気
200V
最低液面高さ ヒューズ × 2
ヒューズホルダー × 2 電源ケーブル 2.5m
電源ケーブル 3m
AC100V プラグコード
タンク底面
蒸発器：銅管コイル （電解ニッケルメッキ）
温度スイッチ 感温部： SUS304保護管 ※銅管コイルは、液面高さを守り液の流れがある箇所に浸漬させて下さい。
型 式 VSC3100-S1 VSC3200-S1
冷却能力 600/660W 50/60Hz （水温35℃、 周囲温度35℃ 清水・水溶性クーラント液の場合）
供給電源 AC100V 50/60Hz 最大消費電流：6.5A AC200V 50/60Hz 最大消費電流：2.3A
外形寸法（ H×W×D）mm 445×303×250
外観塗装 焼付塗装 シルバー
圧 縮 機 全密閉型圧縮機 300W相当
凝 縮 器 強制空冷式 フィンチューブ型凝縮器
凝縮器ファンモータ 34/40W 50/60Hz
蒸 発 器 銅裸管コイル（電解ニッケルメッキ）
温度調節器 熱膨張式サーモスタット 設定範囲：5～35℃
周囲温度 5～35℃以内
冷 媒 R-134a
冷媒充填量 g 230
保護機能 電源保護用ヒューズ（タイムラグ型 10A） コンプレッサ：過負荷保護装置
質 量 kg 22
製品改良のため、カタログ記載事項は予告なく変更する事がありますのでご了承下さい。
本 社 〒213-0032 神奈川県川崎市高津区久地843-5 2021.04
TEL. 044-833-1101（代） FAX.04-822-1114 www.nikuni.co.jp（Japanese）
nikunijapan.com（English）
本社営業部 〒213-0002 神奈川県川崎市高津区二子5-8-1 第3井上ビル2階
TEL. 044-833-1121 FAX. 044-833-6482
営業所 名古屋、大阪、福岡、山形、福山、ベトナム
サービスセンター 東日本、西日本
現地法人 シカゴ、上海、台北
最小 40 207 445 250
70 7 236
236
210
