手軽に移動!狭いスペースでも自動ストック!
【省スペース】
・”超小型”設計のため、狭い空間でも設置可能
【手軽さを追求】
・手軽に設置、様々な作業レイアウトに適応
・エアーレスのため、場内移動がスムーズ
【高機能】
・様々な装置との組み合わせ可能
・センサー・タイマー調整でテーブル停止位置自在
・取出機外部信号対応可能
・回転方向は正転・逆転設定可能
【多彩なバリエーション】
・オプションでテーブル数や箱サイズの選択可能
【こんなケースに最適】
・製品落下でストックしたい
・段取替えすることがよくある
・製品形状により箱サイズが異なる
【ケース1:取出機よりダイレクト】
・直接開放が可能なワークをストック
・製品整列が必要なワークをストック
【ケース2:冷却が必要なワーク】
・専用シュータでコンベアに対応
・製品通過センサーで生産数管理
このカタログについて
ドキュメント名 | 超小型。箱サイズも自由。【射出成型用ゴンドラストッカ FS420】 |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 1.3Mb |
登録カテゴリ | |
取り扱い企業 | 株式会社ニクニ (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ

このカタログの内容

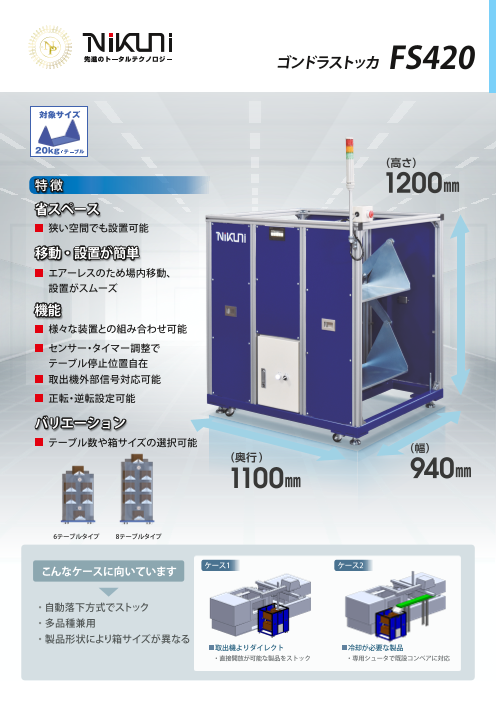

Page1
ゴンドラストッカーリーフv3_h1_納品用
射出成形用ストックシステム
簡易型ストッカFS420
ゴンドラストッカ
対象サイズ 主な特徴
1テーブルあたり 省スペース
20kg “超小型”設計のため
(高さ) 狭い空間でも設置可能
1200㎜ 手軽さ追求
手軽に設置、
様々な作業レイアウトに適応
エアーレスのため、
場内移動がスムーズ
高機能
様々な装置との組み合わせ可能
センサー・タイマー調整で
テーブル停止位置自在
取出機外部信号対応可能
回転方向は正転・逆転設定可能
多彩なバリエーション
オプションでテーブル数や
(奥行き) (幅)
940 箱サイズの選択可能1100㎜ ㎜
手軽に移動! 狭いスペースでも自動ストック!
こんなケースに向いています ケース1 ケース2
● 製品落下でストックしたい。
● 段取替えすることがよくある。
● 製品形状により箱サイズが異なる。 ■取出機よりダイレクト ■冷却が必要なワーク
・直接開放が可能なワークをストック ・専用シュータでコンベアに対応
など ・製品整列が必要なワークをストック ・製品通過センサーで生産数管理
▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲
Page2
ゴンドラストッカーリーフv3_h4_納品用
射出成形用ストックシステム
簡易型ストッカ FS420
ゴンドラストッカのフローイメージ
製品開放後の
冷却製品
取出機・コンベアより
ワーク開放
実箱
取出し
● オプション
空箱
セット
コンテナが満杯になると回転します
● 箱を載せたテーブルが観覧車のように回転します ・装置一体型シュータ
● ワーク投入し、満杯時に回転します ※タイマー・shot数確認センサー選択 ・キズ防止マット
● 4テーブルの場合、90度回転した位置で、実箱の取り出し・空箱の ・製品通過センサー
セットを行います
● テーブルは6・8・10ステージに変更可能(オプション)
■ 主要仕様 ■ オプション
設置スペース・高さ (幅)940×(奥行)1100×(高さ)1200
箱サイズ (幅)530×(奥行)280×(高さ)300まで ・排出シュータ ・箱有無確認センサー
テーブル数 4ステージ ・製品通過センサー ・安全扉
テーブル回転速度 6sec~
テーブル耐荷重 20kg
制御 シーケンス制御 ■ 外形寸法図
上面図
■ シリーズ
(幅)
正面図 側面図
(高さ)
6テーブルタイプ 8テーブルタイプ 10テーブルタイプ
※コンテナサイズは各機種(幅)530×(奥行)280×(高さ)300まで 1100
(奥行)
www.nikuni.co.jp(Japanese) nikunijapan.com(English)
【お問い合わせ先】 〒213-0032 神奈川県川崎市高津区久地843-5
TEL. 044-833-1126 FAX. 044-822-1118
【 海 外 拠 点 】 ベトナム(HANOI)
2020.5
製品改良のため、カタログ記載事項は予告なく変更する事がありますのでご了承下さい。
1200 940
