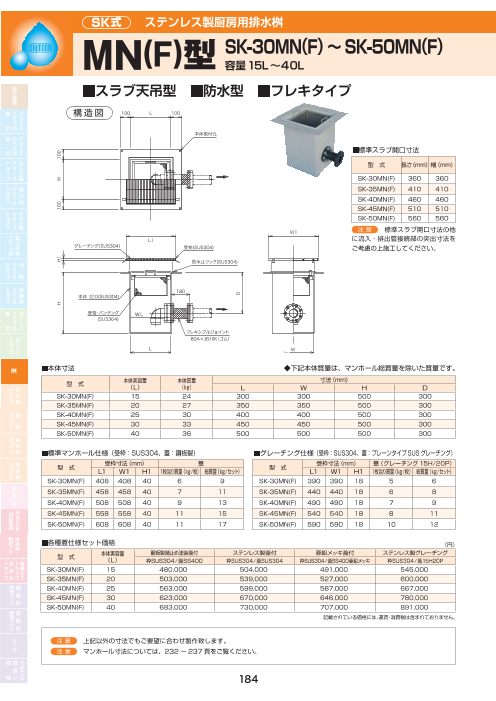

SK式 ステンレス製厨房用排水桝 MN(F)型 SK-30MN(F) ～ SK-50MN(F) 容量15L〜４0L ■スラブ天吊型　■防水型　■フレキタイプ 構 造 図 100 L 100 本体取付孔 ■標準スラブ開口寸法 型　式 長さ（mm）幅（mm） SK-30MN(F) 360 360 SK-35MN(F) 410 410 SK-40MN(F) 460 460 SK-45MN(F) 510 510 SK-50MN(F) 560 560 W1 注 意 　標準スラブ開口寸法の他 L1 に流入・排出管接続部の突出寸法を グレーチング(SUS304) 受枠(SUS304) ご考慮の上施工してください。 防水止フック(SUS304) 180 本体 t2.0(SUS304) 受篭・パンチング W.L (SUS304) フレキシブルジョイント 80A×JIS10K（ゴム） L ～ W 桝 ■本体寸法 ◆下記本体質量は、マンホール総質量を除いた質量です。 寸 型　式 本体実容量 本体質量 法（mm） （L） （kg） L W H D SK-30MN(F) 15 24 300 300 500 300 SK-35MN(F) 20 27 350 350 500 300 SK-40MN(F) 25 30 400 400 500 300 SK-45MN(F) 30 33 450 450 500 300 SK-50MN(F) 40 36 500 500 500 300 ■標準マンホール仕様（受枠：SUS304、蓋：鋼板製） ■グレーチング仕様（受枠：SUS304、蓋：プレーンタイプ SUS グレーチング） 受枠寸法（mm） 蓋 受枠寸法（mm） 蓋（グレーチング 15H/20P） 型　式 L1 W1 H1 1枚当り質量（kg/枚） 総質量（kg/セット） 型　式 L1 W1 H1 1枚当り質量（kg/枚） 総質量（kg/セット） SK-30MN(F) 408 408 40 6 9 SK-30MN(F) 390 390 18 5 6 SK-35MN(F) 458 458 40 7 11 SK-35MN(F) 440 440 18 6 8 SK-40MN(F) 508 508 40 9 13 SK-40MN(F) 490 490 18 7 9 SK-45MN(F) 558 558 40 11 15 SK-45MN(F) 540 540 18 8 11 SK-50MN(F) 608 608 40 11 17 SK-50MN(F) 590 590 18 10 12 桝排 用水 ■各種蓋仕様セット価格 フ （円） 溝 タ・ 型　式 本体実容量 鋼板製錆止め塗装蓋付 ステンレス製蓋付 亜鉛メッキ蓋付 ステンレス製グレーチング （L） 枠SUS304/蓋SS400 枠SUS304/蓋SUS304 枠SUS304/蓋SS400亜鉛メッキ 枠SUS304/蓋15H20P SK-30MN(F) 15 457,000 480,000 468,000 519,000 SK-35MN(F) 20 479,000 513,000 502,000 571,000 SK-40MN(F) 25 536,000 570,000 559,000 635,000 SK-45MN(F) 30 593,000 638,000 615,000 743,000 SK-50MN(F) 40 650,000 695,000 673,000 849,000 記載されている価格には、運賃・消費税は含まれておりません。 注 意 　上記以外の寸法でもご要望に合わせ製作致します。 注 意 　マンホール寸法については、224 ～ 229 頁をご覧ください。　 176 177 H H1 100 W 100 D

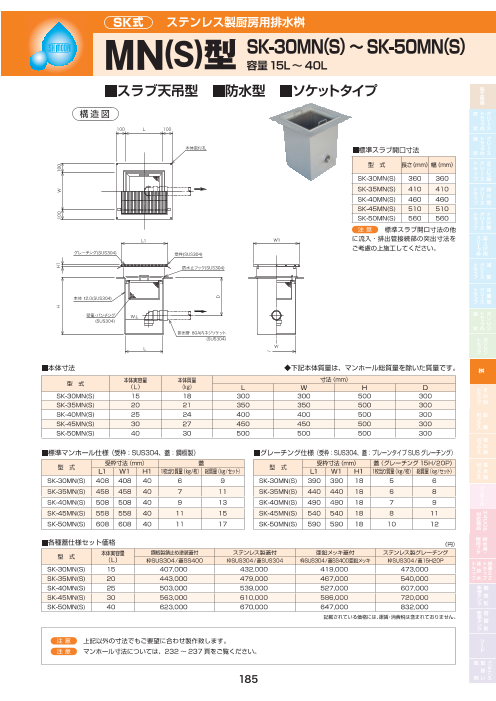

SK式 ステンレス製厨房用排水桝 SK-30MN(F) ～ SK-50MN(F) 容量15L〜４0L MN(S)型 SK-30MN(S) ～ SK-50MN(S) 容量15L〜 40L ■スラブ天吊型　■防水型　■ソケットタイプ 構 造 図 100 L 100 本体取付孔 ■標準スラブ開口寸法 型　式 長さ（mm）幅（mm） SK-30MN(S) 360 360 SK-35MN(S) 410 410 SK-40MN(S) 460 460 SK-45MN(S) 510 510 SK-50MN(S) 560 560 注 意 　標準スラブ開口寸法の他 L1 W1 に流入・排出管接続部の突出寸法を ご考慮の上施工してください。 グレーチング(SUS304) 受枠(SUS304) 防水止フック(SUS304) 本体 t2.0(SUS304) 受篭・パンチング W.L (SUS304) 排出管 80A内ネジソケット (SUS304) L W ～ ■本体寸法 ◆下記本体質量は、マンホール総質量を除いた質量です。 桝 型　式 本体実容量 本体質量 寸法（mm） （L） （kg） L W H D SK-30MN(S) 15 18 300 300 500 300 SK-35MN(S) 20 21 350 350 500 300 SK-40MN(S) 25 24 400 400 500 300 SK-45MN(S) 30 27 450 450 500 300 SK-50MN(S) 40 30 500 500 500 300 ■標準マンホール仕様（受枠：SUS304、蓋：鋼板製） ■グレーチング仕様（受枠：SUS304、蓋：プレーンタイプ SUS グレーチング） 受枠寸法（mm） 蓋 受枠寸法（mm） 蓋（グレーチング 15H/20P） 型　式 L1 W1 H1 1枚当り質量（kg/枚） 総質量（kg/セット） 型　式 L1 W1 H1 1枚当り質量（kg/枚） 総質量（kg/セット） SK-30MN(S) 408 408 40 6 9 SK-30MN(S) 390 390 18 5 6 SK-35MN(S) 458 458 40 7 11 SK-35MN(S) 440 440 18 6 8 SK-40MN(S) 508 508 40 9 13 SK-40MN(S) 490 490 18 7 9 SK-45MN(S) 558 558 40 11 15 SK-45MN(S) 540 540 18 8 11 SK-50MN(S) 608 608 40 11 17 SK-50MN(S) 590 590 18 10 12 ■各種蓋仕様セット価格 桝排 （円） 用水 フ溝 蓋付 ステンレス製蓋付 亜鉛メッキ蓋付 ステンレス製グレーチング 型　式 本体実容量 鋼板製錆止め塗装 タ・ （L） 枠SUS304/蓋SS400 枠SUS304/蓋SUS304 枠SUS304/蓋SS400亜鉛メッキ 枠SUS304/蓋15H20P SK-30MN(S) 15 388,000 411,000 399,000 450,000 SK-35MN(S) 20 422,000 456,000 445,000 514,000 SK-40MN(S) 25 479,000 513,000 502,000 578,000 SK-45MN(S) 30 536,000 581,000 558,000 686,000 SK-50MN(S) 40 593,000 638,000 616,000 792,000 記載されている価格には、運賃・消費税は含まれておりません。 注 意 　上記以外の寸法でもご要望に合わせ製作致します。 注 意 　マンホール寸法については、224 ～ 229 頁をご覧ください。　 176 177 H H1 100 W 100 D

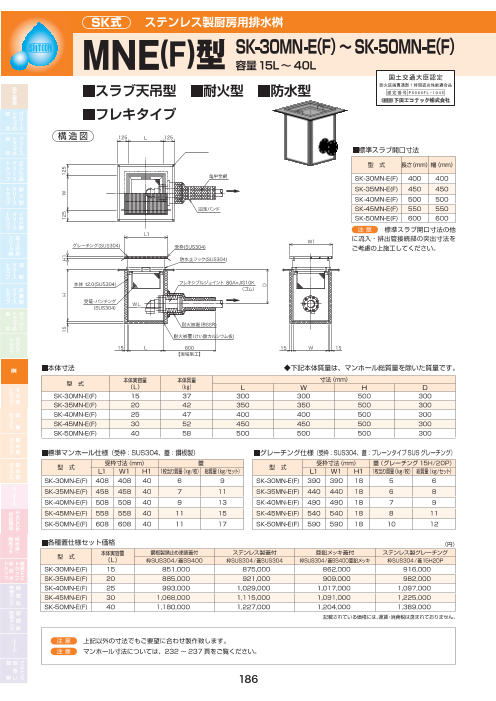

SK式 ステンレス製厨房用排水桝 MNE(F)型 SK-30MN-E(F) ～ SK-50MN-E(F) 容量15L〜 40L ■スラブ天吊型　■耐火型　■防水型 PS060FL-1045 ■フレキタイプ 構 造 図 125 L 125 ■標準スラブ開口寸法 型　式 長さ（mm）幅（mm） 亀甲金網 SK-30MN-E(F) 400 400 SK-35MN-E(F) 450 450 SK-40MN-E(F) 500 500 固定バンド SK-45MN-E(F) 550 550 SK-50MN-E(F) 600 600 注 意 　標準スラブ開口寸法の他 L1 W1 に流入・排出管接続部の突出寸法を グレーチング(SUS304) 受枠(SUS304) ご考慮の上施工してください。 防水止フック(SUS304) 本体 t2.0(SUS304) フレキシブルジョイント 80A×JIS10K （ゴム） 受篭・パンチング (SUS304) W.L 耐火被覆（BSSR) 耐火被覆（けい酸カルシウム板) 15 L 600 15 W 15 【現場施工】 桝 ■本体寸法 ◆下記本体質量は、マンホール総質量を除いた質量です。 型　式 本体実容量 本体質量 寸法（mm） （L） （kg） L W H D SK-30MN-E(F) 15 37 300 300 500 300 SK-35MN-E(F) 20 42 350 350 500 300 SK-40MN-E(F) 25 47 400 400 500 300 SK-45MN-E(F) 30 52 450 450 500 300 SK-50MN-E(F) 40 58 500 500 500 300 ■標準マンホール仕様（受枠：SUS304、蓋：鋼板製） ■グレーチング仕様（受枠：SUS304、蓋：プレーンタイプ SUS グレーチング） 受枠寸法（mm） 蓋 受枠寸法（mm） 蓋（グレーチング 15H/20P） 型　式 L1 W1 H1 1枚当り質量（kg/枚） 総質量（kg/セット） 型　式 L1 W1 H1 1枚当り質量（kg/枚） 総質量（kg/セット） SK-30MN-E(F) 408 408 40 6 9 SK-30MN-E(F) 390 390 18 5 6 SK-35MN-E(F) 458 458 40 7 11 SK-35MN-E(F) 440 440 18 6 8 SK-40MN-E(F) 508 508 40 9 13 SK-40MN-E(F) 490 490 18 7 9 SK-45MN-E(F) 558 558 40 11 15 SK-45MN-E(F) 540 540 18 8 11 SK-50MN-E(F) 608 608 40 11 17 SK-50MN-E(F) 590 590 18 10 12 桝排 用水 ■各種蓋仕様セット価格 （円） フ溝 タ・ 型　式 本体実容量 鋼板製錆止め塗装蓋付 ステンレス製蓋付 亜鉛メッキ蓋付 ステンレス製グレーチング （L） 枠SUS304/蓋SS400 枠SUS304/蓋SUS304 枠SUS304/蓋SS400亜鉛メッキ 枠SUS304/蓋15H20P SK-30MN-E(F) 15 810,000 833,000 821,000 872,000 SK-35MN-E(F) 20 843,000 877,000 866,000 935,000 SK-40MN-E(F) 25 946,000 980,000 969,000 1,045,000 SK-45MN-E(F) 30 1,017,000 1,062,000 1,039,000 1,167,000 SK-50MN-E(F) 40 1,124,000 1,169,000 1,147,000 1,323,000 記載されている価格には、運賃・消費税は含まれておりません。 注 意 　上記以外の寸法でもご要望に合わせ製作致します。 注 意 　マンホール寸法については、224 ～ 229 頁をご覧ください。　 178 179 15 H H1 125 W 125 D

SK式 ガソスリテントレラスッ製プ厨（房オ用イ排ル水阻桝集器） SK-30MN-E(F) ～ SK-50MN-E(F) 容量15L〜 40L AMEN型E(S)型 SK-30MN-E(S) ～ SK-50MN-E(S) 容量 80ℓ〜 500容ℓ量15L〜 40L ■スラブ天吊型　■耐火型 ■防水型 PS060FL-1045 ■ソケットタイプ 構 造 図 125 L 125 本体取付孔 ■標準スラブ開口寸法 型　式 長さ（mm）幅（mm） 亀甲金網 SK-30MN-E(S) 400 400 SK-35MN-E(S) 450 450 SK-40MN-E(S) 500 500 固定バンド SK-45MN-E(S) 550 550 SK-50MN-E(S) 600 600 注 意 L1 　標準スラブ開口寸法の他 に流入・排出管接続部の突出寸法を グレーチング(SUS304) W1 受枠(SUS304) ご考慮の上施工してください。 防水止フック(SUS304) 本体 t2.0(SUS304) 排出管 80A内ネジソケット(SUS304) 受篭・パンチング (SUS304) W.L 耐火被覆（BSSR） 耐火被覆（けい酸カルシウム板） 15 L 600 15 W 15 【現場施工】 ■本体寸法 ◆下記本体質量は、マンホール総質量を除いた質量です。 桝 型　式 本体実容量 本体質量 寸法（mm） （L） （kg） L W H D SK-30MN-E(S) 15 31 300 300 500 300 SK-35MN-E(S) 20 36 350 350 500 300 SK-40MN-E(S) 25 41 400 400 500 300 SK-45MN-E(S) 30 46 450 450 500 300 SK-50MN-E(S) 40 51 500 500 500 300 ■標準マンホール仕様（受枠：SUS304、蓋：鋼板製） ■グレーチング仕様（受枠：SUS304、蓋：プレーンタイプ SUS グレーチング） 受枠寸法（mm） 蓋 受枠寸法（mm） 蓋（グレーチング 15H/20P） 型　式 L1 W1 H1 1枚当り質量（kg/枚） 総質量（kg/セット） 型　式 L1 W1 H1 1枚当り質量（kg/枚） 総質量（kg/セット） SK-30MN-E(S) 408 408 40 6 9 SK-30MN-E(S) 390 390 18 5 6 SK-35MN-E(S) 458 458 40 7 11 SK-35MN-E(S) 440 440 18 6 8 SK-40MN-E(S) 508 508 40 9 13 SK-40MN-E(S) 490 490 18 7 9 SK-45MN-E(S) 558 558 40 11 15 SK-45MN-E(S) 540 540 18 8 11 SK-50MN-E(S) 608 608 40 11 17 SK-50MN-E(S) 590 590 18 10 12 ■各種蓋仕様セット価格 桝排 （円） 用水 フ溝 テンレス製蓋付 亜鉛メッキ蓋付 ステンレス製グレーチング 型　式 本体実容量 鋼板製錆止め塗装蓋付 ス タ・ （L） 枠SUS304/蓋SS400 枠SUS304/蓋SUS304 枠SUS304/蓋SS400亜鉛メッキ 枠SUS304/蓋15H20P SK-30MN-E(S) 15 714,000 737,000 725,000 776,000 SK-35MN-E(S) 20 762,000 796,000 785,000 854,000 SK-40MN-E(S) 25 866,000 900,000 889,000 965,000 SK-45MN-E(S) 30 937,000 982,000 959,000 1,087,000 SK-50MN-E(S) 40 1,044,000 1,089,000 1,067,000 1,243,000 記載されている価格には、運賃・消費税は含まれておりません。 注 意 　上記以外の寸法でもご要望に合わせ製作致します。 注 意 　マンホール寸法については、224 ～ 229 頁をご覧ください。 178 179 15 H H1 125 W 125 D

SK式 ステンレス製厨房用排水桝 MND型 SK-30MN-D ～ SK-50MN-D 容量15L〜 40L ■地中埋設型　■パイプ導入型 構 造 図 30 L 30 上 中 下 嵩上げ用スリーブ枠 L1 W1 グレーチング(SUS304) については 85 頁を 受枠(SUS304) ご覧ください。 流入管 80A内ネジソケット (SUS304) 受篭・パンチング W.L (SUS304) 排出管 80A内ネジソケット (SUS304) 本体 t3.0(SUS304) L ～ W ■本体寸法 ◆下記本体質量は、マンホール総質量を除いた質量です。 桝 型　式 本体実容量 本体質量 寸法（mm） （L） （kg） L W H F D SK-30MN-D 15 23 300 300 550 70 350 SK-35MN-D 20 27 350 350 550 70 350 SK-40MN-D 25 31 400 400 550 70 350 SK-45MN-D 30 35 450 450 550 70 350 SK-50MN-D 40 39 500 500 550 70 350 ■標準マンホール仕様（受枠：SUS304、蓋：鋼板製） ■グレーチング仕様（受枠：SUS304、蓋：プレーンタイプ SUS グレーチング） 受枠寸法（mm） 蓋 受枠寸法（mm） 蓋（グレーチング 15H/20P） 型　式 L1 W1 H1 1枚当り質量（kg/枚） 総質量（kg/セット） 型　式 L1 W1 H1 1枚当り質量（kg/枚） 総質量（kg/セット） SK-30MN-D 408 408 40 6 9 SK-30MN-D 390 390 18 5 6 SK-35MN-D 458 458 40 7 11 SK-35MN-D 440 440 18 6 8 SK-40MN-D 508 508 40 9 13 SK-40MN-D 490 490 18 7 9 SK-45MN-D 558 558 40 11 15 SK-45MN-D 540 540 18 8 11 SK-50MN-D 608 608 40 11 17 SK-50MN-D 590 590 18 10 12 ■各種蓋仕様セット価格 桝排 用水 型　式 本体実容量 鋼板製錆止め塗装蓋付 ステンレス製蓋付 亜鉛メッキ蓋付 ステンレス製グレーチング フ溝 タ・ （L） 枠SUS304/蓋SS400 枠SUS304/蓋SUS304 枠SUS304/蓋SS400亜鉛メッキ 枠SUS304/蓋15H20P SK-30MN-D 15 433,000 456,000 444,000 495,000 SK-35MN-D 20 468,000 502,000 491,000 560,000 SK-40MN-D 25 536,000 570,000 559,000 635,000 SK-45MN-D 30 593,000 638,000 615,000 743,000 SK-50MN-D 40 600,000 645,000 623,000 799,000 記載されている価格には、運賃・消費税は含まれておりません。 注 意 　 は流入管方向を示します。ご注文の際は流入管方向をご指示ください。 注 意 　上記以外の寸法でもご要望に合わせ製作致します。 注 意 　マンホール寸法については、224 ～ 229 頁をご覧ください。　 180 181 H H1 30 W 30 F D

SK式 FRP 製厨房用排水桝 SK-30MN-D ～ SK-50MN-D 容量15L〜 40L MR型 SK-30M-R ～ SK-50M-R 容量15L〜 45L ■地中埋設型 構 造 図 I L I L1 W1 グレーチング(SUS304) 受枠(SUS304) 本体（GFRP） 受篭・パンチング (SUS304) W.L 桝 排出管 ソケット（PVC) トラップ管（PVC) ■本体寸法 ◆下記本体質量は、マンホール総質量を除いた質量です。 型　式 本体実容量 本体質量 寸法（mm） （L） （kg） L W H D SK- 30M-R 15 8 300 300 600 400 SK- 40M-R 30 10 400 400 650 400 SK- 50M-R 45 14 500 500 650 400 ■標準マンホール仕様（受枠：SUS304、蓋：鋼板製） ■グレーチング仕様（受枠：SUS304、蓋：プレーンタイプ SUS グレーチング） 受枠寸法（mm） 蓋 受枠寸法（mm） 蓋グレーチング 15H/20P 型　式 L1 W1 H1 1枚当り質量（kg/枚） 総質量（kg/セット） 型　式 L1 W1 H1 1枚当り質量（kg/枚） 総質量（kg/セット） SK- 30M-R 408 408 40 6 9 SK- 30M-R 390 390 18 5 6 SK- 40M-R 508 508 40 9 13 SK- 40M-R 490 490 18 7 9 桝排 用水 SK- 50M-R 608 608 40 11 17 SK- 50M-R 590 590 18 10 12 フ溝 タ・ ■各種蓋仕様セット価格 （円） 鋼板製錆止め 装 付 テ 型　式 本体実容量 塗 蓋 ス ンレス製蓋付 亜鉛メッキ蓋付 ステンレス製グレーチング （L） 枠SUS304/蓋SS400 枠SUS304/蓋SUS304 枠SUS304/蓋SS400亜鉛メッキ 枠SUS304/蓋15H.P=20 SK- 30M-R 15 218,000 241,000 229,000 280,000 SK- 40M-R 30 263,000 297,000 286,000 362,000 SK- 50M-R 45 297,000 342,000 320,000 496,000 記載されている価格には、運賃・消費税は含まれておりません。 注 意 　マンホール寸法については、224 ～ 229 頁をご覧ください。 180 181 H H1 I W I D

施工要領 増し打ちコンクリート内埋設型　パイプ導入型　一体タイプ スラブ天吊型　非防水仕様 FRP 製（浅型）グリーストラップ　RZDNⅠ, RZDLⅠ 排水桝　MN, QN, C MN 型施工例 部番 品名 材質 1 本体 SUS304 2 受篭 SUS304 3 フレキシブルＪ ゴム 4 トラップ管 PVC 5 受枠 SUS304 6 ふた － 7 スラブコンクリート － 8 吊り金具 ( アングルサポートは別途） － 標準施工要領 1、スラブ開口部に本体が納まることを確認します。（標準スラブ開口寸法参照） この際、流入管・排出管の飛び出し寸法を考慮し、必要に応じて開口を広げてください。 2、標準開口寸法の他、本体つばと受枠の寸法を考慮して開口部外周に 120 ｍｍ幅程度の欠きこみをしてください。 3、流入・排水方向を確認して本体を開口部に落とし込み、芯出し・レベル調整後、本体つばの四隅にアンカーを 打設して固定してください。 4、受枠に蓋を乗せ、容易に出し入れが出来ることと、ガタツキが無いことを確認してください。 5、受枠周囲は樹脂モルタルなどで平らに埋め戻して仕上げてください。 6、本体は必要に応じて、吊金具などで支えてください。 施工要領 スラブ天吊型　防水仕様 桝 排水桝　MN, QN, C MN 型施工例 8 7 6 10 部番 品名 材質 11 1 本体 SUS304 9 2 受篭 SUS304 3 防水止フック SUS304 3 12 4 フレキシブル J ゴム 5 トラップ管 PVC 13 6 マンホール枠 SUS304 7 マンホール蓋 ー 2 14 8 側溝用グレーチング ー 9 側溝 ー 1 10 床仕上げ ー 11 増し打ちコンクリート ー 15 4 12 保護モルタル ー 標準施工要領 1、スラブ開口部に本体が納まることを確認します。（標準スラブ開 13 防水層 ー 口寸法参照）　この際、流入管・排出管の飛び出し寸法を考慮し、 14 スラブコンクリート ー 必要に応じて開口を広げてください。 2、 15 吊り金具 ( アングルサポートは別途） ー 桝排 標準開口寸法の他、本体つばの寸法を考慮して開口部外周に 用水 フ溝 120 ｍｍ x12 ｍｍ幅程度の欠きこみをしてください。（P11 参照）　防水層上の溜り水が本体に流入しやすく タ・ なります。（本体設置後、本体つばと欠きこみの段差はモルタル等で補修してください） 3、流入・排水方向を確認して本体を開口部に落とし込み、芯出し・レベル調整後、本体つばの四隅にアンカーを 打設して固定してください。防水層を傷つけないように溶接アンカーを使用し、アンカー頭部を溶接後サンダー などで平滑にすることをお勧めします。 4、本体は必要に応じて、吊金具などで支えてください。 5、本体設置後、受枠・蓋設置までは本体上部にコンパネなどで養生してください。（槽内にゴミが入ったり、作業 者が落下することを防止します） 6、スラブ上に防水を施してください。この際、本体つばに異物が付着していないことを確認し、つばに防水層を 密着させてください。また、防水層は防水止フックの 10 ｍｍ程度手前で止め、水抜き穴を塞がないようにご 注意ください。（P11 参照） 7、床仕上レベルを確認し、芯出し・レベル調整後、受枠を固定します。増し打ちコンクリートを打設の際は、型 枠を桟木等で補強してコンクリート圧で内側に撓まないようにしてください。（内側に撓むと、部品が着脱出来 なくなることがあります） 8、受枠に蓋を乗せ、容易に出し入れが出来ることと、ガタツキが無いことを確認してください。 9、増し打ちコンクリートを打設し、床を仕上げてください。 20 21

施工要領 スラブ天吊　側溝導入型・パイプ導入型　防水・耐火仕様 排水桝　MNE, QNE, CE, C-XIE35 C E 型 施 工 例 7 6 部番 品名 材質 12 1 本体 SUS304 2 防水止フック SUS304 3 流入管 SUS304 2 13 4 排出管 SUS304 5 トラップ管 PVC 6 マンホール枠 SUS304 7 マンホール蓋 ー 14 8 耐火被覆材 ( けい酸カルシウム板 ) ー 11 1 15 9 外装材 SS400 5 10 耐火被覆材 ー 11 固定バンド SUS304 12 増し打ちコンクリート ー 13 保護モルタル ー 10 3 4 16 14 防水層 ー 11 10 15 スラブコンクリート ー 9 8 16 設備配管 （耐火二層管、SUS 管、鋼管） 600 600 【別途工事】 【別途工事】 桝 標準施工要領 1、スラブ開口部に本体が納まることを確認します。（標準スラブ開口寸法参照）　この際、流入管・排出管の飛び出し寸 法を考慮し、必要に応じて開口を広げてください。 2、標準開口寸法の他、本体つばの寸法を考慮して開口部外周に 120 ｍｍ幅程度の欠きこみをしてください。（P11 参照） 防水層上の溜り水が本体に流入しやすくなります。（本体設置後、本体つばと欠きこみの段差はモルタル等で補修して ください） 3、流入・排水方向を確認して本体を開口部に落とし込み、芯出し・レベル調整後、本体つばの四隅にアンカーを打設し て固定してください。防水層を傷つけないように溶接アンカーを使用し、アンカー頭部を溶接後サンダーなどで平滑 にすることをお勧めします。 4、本体は必要に応じて、吊金具などで支えてください。 5、本体設置後、受枠・蓋設置までは本体上部にコンパネなどで養生してください。（槽内にゴミが入ったり、作業者が落 下することを防止します） 6、配管接続後、配管周囲に耐火被覆材（付属品）を巻きつけてください。 桝排 7、配管接続は、ステンレス鋼管・炭素鋼鋼管・耐火二層管のご使用をお願いします。 用水 フ溝 タ 8、スラブ上に防水を施してください。この際、本体つばに異物が付着していないことを確認し、つばに防水層を密着さ ・ せてください。また、防水層は防水止フックの 10 ｍｍ程度手前で止め、水抜き穴を塞がないようにご注意ください。 （P11 参照） 9、床仕上レベルを確認し、芯出し・レベル調整後、受枠を固定します。増し打ちコンクリートを打設の際は、型枠を桟 木等で補強してコンクリート圧で内側に撓まないようにしてください。（内側に撓むと、部品が着脱出来なくなること があります） 10、受枠に蓋を乗せ、容易に出し入れが出来ることと、ガタツキが無いことを確認してください。 11、増し打ちコンクリートを打設し、床を仕上げてください。（P11　天吊型　標準防水納まり図参照） 22 23

施工要領 スラブ天吊　側溝導入型・パイプ導入型　防水・耐火仕様 地中埋設　パイプ導入型 排水桝　MNE, QNE, CE, C-XIE35 ステンレス製　排水桝　MND, QND MND 型施工例 部番 品名 材質 1 本体 SUS304 2 受篭 SUS304 3 流入管 SUS304 4 排出管 SUS304 5 トラップ管 PVC 6 マンホール枠 SUS304 7 マンホール蓋 ー 8 固定用ピース SUS304 9 砕石 ー 10 底盤コンクリート ー 11 根巻きコンクリート ー 12 エプロン（コンクリート） ー 標準施工要領 1、事前に側溝内水下や流入管・排出管のレベルを確認し、本体取 付高さを決定します。 2、砕石を敷き転圧後、底盤コンクリートを 100 ～ 150 ｍｍ程度打ちます。 3、芯出し後、流入・排出方向を確認して本体を水平に据え付け、配管を接続します。 4、本体周囲を 150mm 程度のコンクリートで固めます。この際、コンクリート圧で阻集器が撓まないように、槽 内に水を溜め、張木を施したうえで行ってください。 5、土間仕上レベルを確認し、芯出し・レベル調整後、受枠を固定します。 6、かさ上げはステンレス製スリーブ枠やコンクリートで施工しますが、かさ上げ部周囲にコンクリートを打設の 際は、スリーブ枠や型枠を桟木等で補強してコンクリート圧で内側に撓まないようにしてください。（内側に撓 むと、部品が着脱出来なくなることがあります） 7、受枠に蓋を乗せ、容易に出し入れが出来ることと、ガタツキが無いことを確認してください。 8、土間仕上レベルまでにコンクリートを打設し、表面を仕上げてください。 9、地下水の水位が高い場所での施工の際は、水圧を考慮した対策が必要です。 施工要領 地中埋設　側溝導入型 桝 FRP 製　排水桝　MR, QR M R 型 施 工 例 部番 品名 材質 1 本体 G FRP 2 受篭 SUS304 3 排出管 PVC 4 トラップ管 PVC 5 マンホール枠 SUS304 6 マンホール蓋 ー 7 固定用ピース SUS304 8 側溝用グレーチング ー 9 側溝 ー 10 砕石 ー 11 底盤コンクリート ー 12 根巻きコンクリート ー 13 エプロン（コンクリート） ー 桝排 用水 フ溝 タ・ 標準施工要領 1、事前に側溝内水下や流入管・排出管のレベルを確認し、本体取付高さを決定します。 2、砕石を敷き転圧後、底盤コンクリートを 100 ～ 150 ｍｍ程度打ちます。 3、芯出し後、流入・排出方向を確認して本体を水平に据え付け、配管を接続します。 4、本体周囲を 150mm 程度のコンクリートで固めます。この際、コンクリート圧で阻集器が撓まないように、槽 内に水を溜め、張木を施したうえで行ってください。 5、土間仕上レベルを確認し、芯出し・レベル調整後、受枠を固定します。 6、かさ上げは FRP 製スリーブ枠やコンクリートで施工しますが、かさ上げ部周囲にコンクリートを打設の際は、 スリーブ枠や型枠を桟木等で補強してコンクリート圧で内側に撓まないようにしてください。（内側に撓むと、 部品が着脱出来なくなることがあります） 7、受枠に蓋を乗せ、容易に出し入れが出来ることと、ガタツキが無いことを確認してください。 8、土間仕上レベルまでにコンクリートを打設し、表面を仕上げてください。 9、地下水の水位が高い場所での施工の際は、水圧を考慮した対策が必要です。 22 23
