下田エコテック　ステンレス製グリーストラップ　スラブ天吊型　製品カタログ

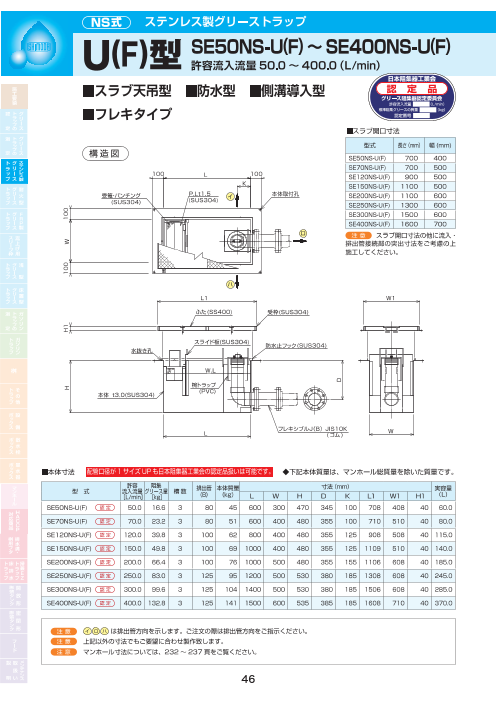

NS式 ステンレス製グリーストラップ U(F)型 SE50NS-U(F) ～ SE400NS-U(F) 許容流入流量 50.0 〜 400.0（L/min） ■スラブ天吊型　■防水型　■側溝導入型 ■フレキタイプ ■スラブ開口寸法 型式 長さ（mm） 幅 (mm) 構 造 図 SE50NS-U(F) 700 400 SE70NS-U(F) 700 500 100 Ｌ 100 SE120NS-U(F) 900 500 Ｋ SE150NS-U(F) 1100 500 受篭・パンチング P.Lt1.5 本体取付孔 SE200NS-U(F) 1100 600 (SUS304) (SUS304) イ SE250NS-U(F) 1300 600 SE300NS-U(F) 1500 600 SE400NS-U(F) 1600 700 ロ 注 意 スラブ開口寸法の他に流入・ 排出管接続部の突出寸法をご考慮の上 施工してください。 ハ Ｌ１ Ｗ１ ふた(SS400) 受枠(SUS304) スライド板(SUS304) 防水止フック(SUS304) 水抜き孔 桝 W.L 椀トラップ 本体 t3.0(SUS304) (PVC) フレキシブルＪ（Ｂ）JIS10K Ｌ (ゴム) Ｗ ■本体寸法 配管口径が 1 サイズ UP も日本阻集器工業会の認定品扱いは可能です。 ◆下記本体質量は、マンホール総質量を除いた質量です。 許容 阻集 型　式 流入流量 グリース量 槽 数 排出管 本体質量 寸法（mm） 実容量 ［ L/min］ ［ kg］ （B） （kg） L W H D K L1 W1 H1 （L） SE50NS-U(F) 認 定 50.0 16.6 3 80 45 600 300 470 345 100 708 408 40 60.0 SE70NS-U(F) 認 定 70.0 23.2 3 80 51 600 400 480 355 100 710 510 40 80.0 SE120NS-U(F) 認 定 120.0 39.8 3 100 62 800 400 480 355 125 908 508 40 115.0 桝排 SE150NS-U(F) 認 定 150.0 49.8 3 100 69 1000 400 480 355 125 1109 510 40 140.0 用水 フ溝 タ・ SE200NS-U(F) 認 定 200.0 66.4 3 100 76 1000 500 480 355 155 1106 608 40 185.0 SE250NS-U(F) 認 定 250.0 83.0 3 125 95 1200 500 530 380 185 1308 608 40 245.0 SE300NS-U(F) 認 定 300.0 99.6 3 125 104 1400 500 530 380 185 1506 608 40 285.0 SE400NS-U(F) 認 定 400.0 132.8 3 125 141 1500 600 535 385 185 1608 710 40 370.0 注 意 　 は排出管方向を示します。ご注文の際は排出管方向をご指示ください。 注 意 　上記以外の寸法でもご要望に合わせ製作致します。 注 意 　SE120NS および SE200NS の流入方向 は日本阻集器工業会認定外となります。 注 意 　マンホール寸法については、224 ～ 229 頁をご覧ください。 46 47 Ｈ Ｈ１ 100 Ｗ 100 Ｄ

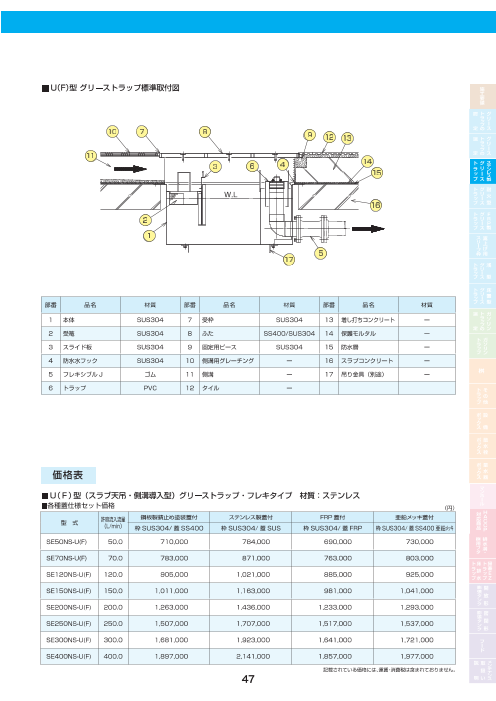

SE50NS-U(F) ～ SE400NS-U(F) 許容流入流量 50.0 〜 400.0（L/min） ■ U（F）型 グリーストラップ標準取付図 10 7 8 9 12 13 111 3 6 4 14 15 W.L 16 2 1 5 17 部番 品名 材質 部番 品名 材質 部番 品名 材質 1 本体 SUS304 7 受枠 SUS304 13 増し打ちコンクリート ー 2 受篭 SUS304 8 ふた SS400/SUS304 14 保護モルタル ー 3 スライド板 SUS304 9 固定用ピース SUS304 15 防水層 ー 4 防水水フック SUS304 10 側溝用グレーチング ー 16 スラブコンクリート ー 5 フレキシブル J ゴム 11 側溝 ー 17 吊り金具（別途） ー 桝 6 トラップ PVC 12 タイル ー 価格表 ■Ｕ（Ｆ）型（スラブ天吊・側溝導入型）グリーストラップ・フレキタイプ　材質：ステンレス ■各種蓋仕様セット価格 （円） 型　式 許容流入流量 鋼板製錆止め塗装蓋付 ステンレス製蓋付 FRP 蓋付 亜鉛メッキ蓋付 （L/min） 枠 SUS304/ 蓋 SS400 枠 SUS304/ 蓋 SUS 枠 SUS304/ 蓋 FRP 枠 SUS304/ 蓋 SS400 亜鉛ﾒｯｷ SE50NS-U(F) 50.0 664,000 718,000 644,000 684,000 桝排 用水 フ溝 タ・ SE70NS-U(F) 70.0 732,000 800,000 712,000 752,000 SE120NS-U(F) 120.0 846,000 942,000 826,000 866,000 SE150NS-U(F) 150.0 945,000 1,077,000 915,000 975,000 SE200NS-U(F) 200.0 1,180,000 1,333,000 1,150,000 1,210,000 SE250NS-U(F) 250.0 1,408,000 1,588,000 1,418,000 1,438,000 SE300NS-U(F) 300.0 1,571,000 1,793,000 1,531,000 1,611,000 SE400NS-U(F) 400.0 1,773,000 1,997,000 1,733,000 1,853,000 記載されている価格には、運賃・消費税は含まれておりません。 46 47

NS式 ステンレス製グリーストラップ U(S)型 SE50NS-U(S) ～ SE400NS-U(S) 許容流入流量 50.0 〜 400.0（L/min） ■スラブ天吊型　■防水型　■側溝導入型 ■ソケットタイプ ■スラブ開口寸法 型式 長さ（mm） 幅 (mm) 構 造 図 SE50NS-U(S) 700 400 SE70NS-U(S) 700 500 100 Ｌ 100 SE120NS-U(S) 900 500 Ｋ SE150NS-U(S) 1100 500 受篭・パンチング P.Lt1.5 イ 本体取付孔 (SUS304) (SUS304) SE200NS-U(S) 1100 600 SE250NS-U(S) 1300 600 SE300NS-U(S) 1500 600 SE400NS-U(S) 1600 700 ロ 注 意 スラブ開口寸法の他に流入・ 排出管接続部の突出寸法をご考慮の上 施工してください。 ハ Ｌ１ Ｗ１ ふた(SS400) 受枠(SUS304) スライド板(SUS304) 防水止フック(SUS304) 水抜き孔 桝 W.L 椀トラップ 本体 t3.0(SUS304) (PVC) 排出管（Ｂ）内ネジソケット (平行ネジ・SUS304) Ｌ Ｗ ■本体寸法 配管口径が 1 サイズ UP も日本阻集器工業会の認定品扱いは可能です。 ◆下記本体質量は、マンホール総質量を除いた質量です。 許容 阻集 mm） 型　式 流入流量 グリース量 槽 数 排出管 本体質量 寸法（ 実容量 ［ L/min］ ［ kg］ （B） （kg） L W H D K L1 W1 H1 （L） SE50NS-U(S) 認 定 50.0 16.6 3 80 37 600 300 400 275 100 708 408 40 60.0 SE70NS-U(S) 認 定 70.0 23.2 3 80 43 600 400 435 310 100 710 510 40 80.0 SE120NS-U(S) 認 定 120.0 39.8 3 100 52 800 400 435 310 125 908 508 40 115.0 桝排 SE150NS-U(S) 認 定 150.0 49.8 3 100 60 1000 400 435 310 125 1109 510 40 140.0 用水 フ溝 タ・ SE200NS-U(S) 認 定 200.0 66.4 3 100 70 1000 500 480 355 155 1106 608 40 185.0 SE250NS-U(S) 認 定 250.0 83.0 3 125 83 1200 500 510 360 185 1308 608 40 245.0 SE300NS-U(S) 認 定 300.0 99.6 3 125 91 1400 500 510 360 185 1506 608 40 285.0 SE400NS-U(S) 認 定 400.0 132.8 3 125 130 1500 600 535 385 185 1608 710 40 370.0 注 意 　 は排出管方向を示します。ご注文の際は排出管方向をご指示ください。 注 意 　上記以外の寸法でもご要望に合わせ製作致します。 注 意 　SE120NS および SE200NS の流入方向 は日本阻集器工業会認定外となります。 注 意 　マンホール寸法については、224 ～ 229 頁をご覧ください。 48 49 Ｈ Ｈ１ 100 Ｗ 100 Ｄ

SE50NS-U(S) ～ SE400NS-U(S) 許容流入流量 50.0 〜 400.0（L/min） ■ U(Ｓ) 型グリーストラップ標準取付図 10 7 8 9 12 13 11 14 3 6 4 1 115 W.L 16 2 1 5 117 部番 品名 材質 部番 品名 材質 部番 品名 材質 1 本体 SUS304 7 受枠 SUS304 13 増し打ちコンクリート ー 2 受篭 SUS304 8 ふた SS400/SUS304 14 保護モルタル ー 3 スライド板 SUS304 9 固定用ピース SUS304 15 防水層 ー 4 防水水フック SUS304 10 側溝用グレーチング ー 16 スラブコンクリート ー 5 排水管 SUS304 11 側溝 ー 17 吊り金具（別途） ー 桝 6 トラップ PVC 12 タイル ー 価格表 ■Ｕ（S）型（スラブ天吊・側溝導入型）グリーストラップ・ソケットタイプ　材質：ステンレス ■各種蓋仕様セット価格 （円） 型　式 許容流入流量 鋼板製錆止め塗装蓋付 ステンレス製蓋付 FRP 蓋付 亜鉛メッキ蓋付 （L/min） 枠 SUS304/ 蓋 SS400 枠 SUS304/ 蓋 SUS 枠 SUS304/ 蓋 FRP 枠 SUS304/ 蓋 SS400 亜鉛ﾒｯｷ SE50NS-U(S) 50.0 554,000 600,000 534,000 574,000 桝排 用水 フ溝 タ・ SE70NS-U(S) 70.0 621,000 689,000 601,000 641,000 SE120NS-U(S) 120.0 740,000 836,000 720,000 760,000 SE150NS-U(S) 150.0 845,000 977,000 815,000 875,000 SE200NS-U(S) 200.0 1,025,000 1,178,000 995,000 1,055,000 SE250NS-U(S) 250.0 1,213,000 1,403,000 1,223,000 1,243,000 SE300NS-U(S) 300.0 1,374,000 1,596,000 1,334,000 1,414,000 SE400NS-U(S) 400.0 1,565,000 1,799,000 1,525,000 1,645,000 記載されている価格には、運賃・消費税は含まれておりません。 48 49

NS式 ステンレス製グリーストラップ Y(F)型 SE50NS-Y(F) ～ SE400NS-Y(F) 許容流入流量 50.0 〜 400.0（L/min） ■スラブ天吊型　■非防水型　■パイプ導入型 ■フレキタイプ ■スラブ開口寸法 型式 長さ（mm） 幅 (mm) 構 造 図 SE50NS-Y(F) 700 400 SE70NS-Y(F) 700 500 100 Ｌ 100 SE120NS-Y(F) 900 500 Ｊ Ｋ SE150NS-Y(F) 1100 500 受篭・パンチング 上 P.Lt1.5 イ 本体取付孔 SE200NS-Y(F) 1100 600 (SUS304) (SUS304) SE250NS-Y(F) 1300 600 SE300NS-Y(F) 1500 600 SE400NS-Y(F) 1600 700 中 ロ 注 意 スラブ開口寸法の他に流入・ 排出管接続部の突出寸法をご考慮の上 施工してください。 下 ハ Ｌ１ Ｗ１ ふた(SS400) 受枠(SUS304) スライド板(SUS304) トラップ管(PVC) 桝 W.L 流入管（Ａ）内ネジソケット (平行ネジ・SUS304) フレキシブルＪ（Ｂ）JIS10K 本体 t3.0(SUS304) (ゴム ) Ｌ Ｗ ■本体寸法 配管口径が 1 サイズ UP も日本阻集器工業会の認定品扱いは可能です。 ◆下記本体質量は、マンホール総質量を含めた質量です。 許容 阻集 型　式 流入流量 グリース量 槽 数 流入管 排出管 本体質量 寸法（mm） 実容量 ［ L/min］ ［ kg］ （A） （B） （kg） L W H D F J K L1 W1 （L） SE50NS-Y(F) 認 定 50.0 16.6 3 80 80 75 600 300 825 435 350 95 100 708 408 60.0 SE70NS-Y(F) 認 定 70.0 23.2 3 80 80 86 600 400 860 455 350 100 100 710 510 80.0 SE120NS-Y(F) 認 定 120.0 39.8 3 100 100 107 800 400 885 470 365 100 125 908 508 115.0 SE150NS-Y(F) 認 定 150.0 49.8 3 100 100 123 1000 400 885 470 365 140 125 1109 510 140.0 桝排 用水 フ SE200NS-Y(F) 認 定 200.0 66.4 3 100 100 140 1000 500 930 500 365 140 125 1106 608 185.0 溝 タ・ SE250NS-Y(F) 認 定 250.0 83.0 3 125 125 168 1200 500 990 510 380 160 185 1308 608 245.0 SE300NS-Y(F) 認 定 300.0 99.6 3 125 125 205 1400 500 990 510 380 150 185 1506 608 285.0 SE400NS-Y(F) 認 定 400.0 132.8 3 125 125 240 1500 600 1015 535 380 200 185 1608 710 370.0 注 意 　 は流入管方向、 は排出管方向を示します。ご注文の際は流入・排出管方向をご指示ください。 注 意 　本体とマンホール受枠の分割製作も行います。 注 意 　上記以外の寸法でもご要望に合わせ製作致します。 注 意 　SE120NS および SE200NS の流入方向 は日本阻集器工業会認定外となります。 注 意 　マンホール寸法については、224 ～ 229 頁をご覧ください。 50 51 Ｈ 100 Ｗ 100 Ｆ 40 Ｄ

SE50NS-Y(F) ～ SE400NS-Y(F) 許容流入流量 50.0 〜 400.0（L/min） ■Ｙ（Ｆ）型グリーストラップ標準取付図 7 8 3 6 9 W.L 4 2 5 1 10 部番 品名 材質 部番 品名 材質 1 本体 SUS304 6 トラップ管 PVC 2 受篭 SUS304 7 受枠 SUS304 桝 3 スライド板 SUS304 8 ふた SS400/SUS304 4 流入管 SUS304 9 スラブコンクリート ー 5 フレキシブル J ゴム 10 吊り金具（別途） ー 価格表 ■Ｙ（Ｆ）型（ スラブ天吊・パイプ導入型）グリーストラップ・フレキタイプ　材質：ステンレス ■各種蓋仕様セット価格 （円） 型　式 許容流入流量 鋼板製錆止め塗装蓋付 ステンレス製蓋付 FRP 蓋付 亜鉛メッキ蓋付 （L/min） 枠 SUS304/ 蓋 SS400 枠 SUS304/ 蓋 SUS 枠 SUS304/ 蓋 FRP 枠 SUS304/ 蓋 SS400 亜鉛ﾒｯｷ SE50NS-Y(F) 50.0 738,000 792,000 718,000 758,000 桝排 用水 フ溝 タ・ SE70NS-Y(F) 70.0 827,000 895,000 807,000 847,000 SE120NS-Y(F) 120.0 975,000 1,071,000 955,000 995,000 SE150NS-Y(F) 150.0 1,109,000 1,241,000 1,079,000 1,139,000 SE200NS-Y(F) 200.0 1,430,000 1,583,000 1,400,000 1,460,000 SE250NS-Y(F) 250.0 1,648,000 1,828,000 1,658,000 1,678,000 SE300NS-Y(F) 300.0 1,803,000 2,025,000 1,763,000 1,843,000 SE400NS-Y(F) 400.0 2,056,000 2,280,000 2,016,000 2,136,000 記載されている価格には、運賃・消費税は含まれておりません。 50 51

NS式 ステンレス製グリーストラップ Y(S)型 SE50NS-Y(S) ～ SE400NS-Y(S) 許容流入流量 50.0 〜 400.0（L/min） ■スラブ天吊型　■非防水型　■パイプ導入型 ■ソケットタイプ ■スラブ開口寸法 型式 長さ（mm） 幅 (mm) 構 造 図 SE50NS-Y(S) 700 400 SE70NS-Y(S) 700 500 SE120NS-Y(S) 900 500 100 Ｌ 100 SE150NS-Y(S) 1100 500 Ｊ Ｋ SE200NS-Y(S) 1100 600 受篭・パンチング 上 P.Lt1.5 本体取付孔 SE250NS-Y(S) 1300 600 (SUS304) (SUS304) イ SE300NS-Y(S) 1500 600 SE400NS-Y(S) 1600 700 注 意 スラブ開口寸法の他に流入・ 中 ロ 排出管接続部の突出寸法をご考慮の上 施工してください。 下 ハ Ｌ１ Ｗ１ ふた(SS400) 受枠(SUS304) スライド板(SUS304) トラップ管(PVC) 桝 W.L 流入管（Ａ）内ネジソケット (平行ネジ・SUS304) 排出管（Ｂ）内ネジソケット (平行ネジ・SUS304) 本体 t3.0(SUS304) Ｌ Ｗ ■本体寸法 配管口径が 1 サイズ UP も日本阻集器工業会の認定品扱いは可能です。 ◆下記本体質量は、マンホール総質量を含めた質量です。 許容 阻集 型　式 流入流量 グリース量 槽 数 流入管 排出管 本体質量 寸法（mm） 実容量 ［ L/min］ ［ kg］ （A） （B） （kg） L W H D F J K L1 W1 （L） SE50NS-Y(S) 認 定 50.0 16.6 3 80 80 70 600 300 825 435 350 95 100 708 408 60.0 SE70NS-Y(S) 認 定 70.0 23.2 3 80 80 81 600 400 860 455 350 100 100 710 510 80.0 SE120NS-Y(S) 認 定 120.0 39.8 3 100 100 100 800 400 885 470 365 100 125 908 508 115.0 SE150NS-Y(S) 認 定 150.0 49.8 3 100 100 117 1000 400 885 470 365 140 125 1109 510 140.0 桝排 用水 フ SE200NS-Y(S) 認 定 200.0 66.4 3 100 100 133 1000 500 930 500 365 140 125 1106 608 185.0 溝 タ・ SE250NS-Y(S) 認 定 250.0 83.0 3 125 125 158 1200 500 990 510 380 160 185 1308 608 245.0 SE300NS-Y(S) 認 定 300.0 99.6 3 125 125 195 1400 500 990 510 380 150 185 1506 608 285.0 SE400NS-Y(S) 認 定 400.0 132.8 3 125 125 229 1500 600 1015 535 380 200 185 1608 710 370.0 注 意 　 は流入管方向、 は排出管方向を示します。ご注文の際は流入・排出管方向をご指示ください。 注 意 　本体とマンホール受枠の分割製作も行います。 注 意 　上記以外の寸法でもご要望に合わせ製作致します。 注 意 　SE120NS および SE200NS の流入方向 は日本阻集器工業会認定外となります。 注 意 　マンホール寸法については、224 ～ 229 頁をご覧ください。 52 53 Ｈ 100 Ｗ 100 Ｆ 40 Ｄ

SE50NS-Y(S) ～ SE400NS-Y(S) 許容流入流量 50.0 〜 400.0（L/min） ■Ｙ（S）型グリーストラップ標準取付図 7 8 3 6 9 W.L 4 2 5 1 10 部番 品名 材質 部番 品名 材質 1 本体 SUS304 6 トラップ管 PVC 2 受篭 SUS304 7 受枠 SUS304 桝 3 スライド板 SUS304 8 ふた SS400/SUS304 4 流入管 SUS304 9 スラブコンクリート ー 5 排出管 SUS304 10 吊り金具（別途） ー 価格表 ■Ｙ（S）型（ スラブ天吊・パイプ導入型）グリーストラップ・ソケットタイプ　材質：ステンレス ■各種蓋仕様セット価格 （円） 型　式 許容流入流量 鋼板製錆止め塗装蓋付 ステンレス製蓋付 FRP 蓋付 亜鉛メッキ蓋付 （L/min） 枠 SUS304/ 蓋 SS400 枠 SUS304/ 蓋 SUS 枠 SUS304/ 蓋 FRP 枠 SUS304/ 蓋 SS400 亜鉛ﾒｯｷ SE50NS-Y(S) 50.0 671,000 722,000 651,000 691,000 桝排 用水 フ溝 タ・ SE70NS-Y(S) 70.0 759,000 822,000 739,000 779,000 SE120NS-Y(S) 120.0 907,000 1,003,000 887,000 927,000 SE150NS-Y(S) 150.0 1,041,000 1,173,000 1,011,000 1,071,000 SE200NS-Y(S) 200.0 1,272,000 1,430,000 1,242,000 1,302,000 SE250NS-Y(S) 250.0 1,558,000 1,738,000 1,568,000 1,588,000 SE300NS-Y(S) 300.0 1,712,000 1,939,000 1,672,000 1,752,000 SE400NS-Y(S) 400.0 1,966,000 2,190,000 1,926,000 2,046,000 記載されている価格には、運賃・消費税は含まれておりません。 52 53

NS式 ステンレス製グリーストラップ YB(F)型 SE50NS-YB(F) ～ SE400NS-YB(F) 許容流入流量 50.0 〜 400.0（L/min) ■スラブ天吊型　■防水型　■パイプ導入型 ■フレキタイプ ■スラブ開口寸法 型式 長さ（mm） 幅 (mm) 構 造 図 100 Ｌ 100 SE50NS-YB(F) 700 400 Ｊ Ｋ SE70NS-YB(F) 700 500 受篭・パンチング 上 P.Lt1.5 イ 本体取付孔 SE120NS-YB(F) 900 500 (SUS304) (SUS304) SE150NS-YB(F) 1100 500 SE200NS-YB(F) 1100 600 SE250NS-YB(F) 1300 600 SE300NS-YB(F) 1500 600 中 ロ SE400NS-YB(F) 1600 700 注 意 スラブ開口寸法の他に流入・ 排出管接続部の突出寸法をご考慮の上 施工してください。 下 ハ Ｌ１ Ｗ１ ふた(SS400) 受枠(SUS304) 防水止フック(SUS304) 水抜き孔 スライド板(SUS304) トラップ管(PVC) 桝 W.L 流入管（Ａ）内ネジソケット (平行ネジ・SUS304) フレキシブルＪ（Ｂ）JIS10K 本体 t3.0(SUS304) (ゴム ) Ｌ Ｗ ■本体寸法 配管口径が 1 サイズ UP も日本阻集器工業会の認定品扱いは可能です。 ◆下記本体質量は、マンホール総質量を除いた質量です。 許容 阻集 型　式 流入流量 グリース量 槽 数 流入管 排出管 本体質量 寸法（mm） 実容量 ［ L/min］ ［ kg］ （A） （B） （kg） L W H D F J K L1 W1 （L） SE50NS-YB(F) 認 定 50.0 16.6 3 80 80 61 600 300 785 395 310 95 100 708 408 60.0 SE70NS-YB(F) 認 定 70.0 23.2 3 80 80 70 600 400 820 415 310 100 100 710 510 80.0 SE120NS-YB(F) 認 定 120.0 39.8 3 100 100 86 800 400 845 430 325 100 125 908 508 115.0 桝排 用水 SE150NS-YB(F) 認 定 150.0 49.8 3 100 100 98 1000 400 845 430 325 140 125 1109 510 140.0 フ溝 タ・ SE200NS-YB(F) 認 定 200.0 66.4 3 100 100 111 1000 500 890 460 325 140 125 1106 608 185.0 SE250NS-YB(F) 認 定 250.0 83.0 3 125 125 135 1200 500 950 470 340 160 185 1308 608 245.0 SE300NS-YB(F) 認 定 300.0 99.6 3 125 125 166 1400 500 950 470 340 150 185 1506 608 285.0 SE400NS-YB(F) 認 定 400.0 132.8 3 125 125 194 1500 600 975 495 340 200 185 1608 710 370.0 注 意 　 は流入管方向、 は排出管方向を示します。ご注文の際は流入・排出管方向をご指示ください。 注 意 　上記以外の寸法でもご要望に合わせ製作致します。 注 意 　SE120NS および SE200NS の流入方向 は日本阻集器工業会認定外となります。 注 意 　マンホール寸法については、224 ～ 229 頁をご覧ください。 54 55 Ｈ 40 100 Ｗ 100 Ｆ Ｄ

SE50NS-YB(F) ～ SE400NS-YB(F) 許容流入流量 50.0 〜 400.0（L/min) ■ YB（F）型グリーストラップ標準取付図 8 9 10 11 4 12 3 13 7 14 5 W.L 1 6 2 15 部番 品名 材質 部番 品名 材質 部番 品名 材質 1 本体 SUS304 6 フレキシブル J ゴム 11 増し打ちコンクリート ー 桝 2 受篭 SUS304 7 トラップ管 PVC 12 保護モルタル ー 3 スライド板 SUS304 8 受枠 SUS304 13 防水層 ー 4 防水止フック SUS304 9 ふた　　　　　　　 SS400/SUS304 14 スラブコンクリート ー 5 流入管 SUS304 10 固定用ピース SUS304 15 吊り金具（別途） ー 価格表 ■ YB（F）型（スラブ天吊・パイプ導入型）グリーストラップ・フレキタイプ　材質：ステンレス ■各種蓋仕様セット価格 （円） 型　式 許容流入流量 鋼板製錆止め塗装蓋付 ステンレス製蓋付 FRP 蓋付 亜鉛メッキ蓋付 （L/min） 枠 SUS304/ 蓋 SS400 枠 SUS304/ 蓋 SUS 枠 SUS304/ 蓋 FRP 枠 SUS304/ 蓋 SS400 亜鉛ﾒｯｷ SE50NS-YB(F) 50.0 742,000 796,000 722,000 762,000 桝排 用水 フ溝 タ・ SE70NS-YB(F) 70.0 829,000 897,000 809,000 849,000 SE120NS-YB(F) 120.0 974,000 1,070,000 954,000 994,000 SE150NS-YB(F) 150.0 1,106,000 1,238,000 1,076,000 1,136,000 SE200NS-YB(F) 200.0 1,427,000 1,580,000 1,397,000 1,457,000 SE250NS-YB(F) 250.0 1,708,000 1,888,000 1,718,000 1,738,000 SE300NS-YB(F) 300.0 1,860,000 2,082,000 1,820,000 1,900,000 SE400NS-YB(F) 400.0 2,108,000 2,332,000 2,068,000 2,188,000 記載されている価格には、運賃・消費税は含まれておりません。 54 55

NS式 ステンレス製グリーストラップ YB(S)型 SE50NS-YB(S) ～ SE400NS-YB(S) 許容流入流量 50.0 〜 400.0（L/min) ■スラブ天吊型　■防水型　■パイプ導入型　 ■ソケットタイプ ■スラブ開口寸法 型式 長さ（mm） 幅 (mm) 構 造 図 SE50NS-YB(S) 700 400 100 Ｌ 100 SE70NS-YB(S) 700 500 Ｊ Ｋ SE120NS-YB(S) 900 500 SE150NS-YB(S) 1100 500 受篭・パンチング 上 P.Lt1.5 本体取付孔 (SUS304) (SUS304) イ SE200NS-YB(S) 1100 600 SE250NS-YB(S) 1300 600 SE300NS-YB(S) 1500 600 SE400NS-YB(S) 1600 700 中 ロ 注 意 スラブ開口寸法の他に流入・ 排出管接続部の突出寸法をご考慮の上 施工してください。 下 ハ Ｌ１ Ｗ１ ふた(SS400) 受枠(SUS304) 防水止フック(SUS304) 水抜き孔 スライド板(SUS304) トラップ管(PVC) 桝 W.L 流入管（Ａ）内ネジソケット (平行ネジ・SUS304) 排出管（Ｂ）内ネジソケット (平行ネジ・SUS304) 本体 t3.0(SUS304) Ｌ Ｗ ■本体寸法 配管口径が 1 サイズ UP も日本阻集器工業会の認定品扱いは可能です。 ◆下記本体質量は、マンホール総質量を除いた質量です。 許容 阻集 型　式 流入流量 グリース量 槽 数 流入管 排出管 本体質量 寸法（mm） 実容量 ［ L/min］ ［ kg］ （A） （B） （kg） L W H D F J K L1 W1 （L） SE50NS-YB(S) 認 定 50.0 16.6 3 80 80 56 600 300 785 395 310 95 100 708 408 60.0 SE70NS-YB(S) 認 定 70.0 23.2 3 80 80 65 600 400 820 415 310 100 100 710 510 80.0 SE120NS-YB(S) 認 定 120.0 39.8 3 100 100 80 800 400 845 430 325 100 125 908 508 115.0 桝排 用水 SE150NS-YB(S) 認 定 150.0 49.8 3 100 100 91 1000 400 845 430 325 140 125 1109 510 140.0 フ溝 タ・ SE200NS-YB(S) 認 定 200.0 66.4 3 100 100 104 1000 500 890 460 325 140 125 1106 608 185.0 SE250NS-YB(S) 認 定 250.0 83.0 3 125 125 124 1200 500 950 470 340 160 185 1308 608 245.0 SE300NS-YB(S) 認 定 300.0 99.6 3 125 125 156 1400 500 950 470 340 150 185 1506 608 285.0 SE400NS-YB(S) 認 定 400.0 132.8 3 125 125 190 1500 600 975 495 340 200 185 1608 710 370.0 注 意 　 は流入管方向、 は排出管方向を示します。ご注文の際は流入・排出管方向をご指示ください。 注 意 　上記以外の寸法でもご要望に合わせ製作致します。 注 意 　SE120NS および SE200NS の流入方向 は日本阻集器工業会認定外となります。 注 意 　マンホール寸法については、224 ～ 229 頁をご覧ください。 56 57 Ｈ 40 100 Ｗ 100 Ｆ Ｄ

SE50NS-YB(S) ～ SE400NS-YB(S) 許容流入流量 50.0 〜 400.0（L/min) ■ YB（S）型グリーストラップ標準取付図 8 9 110 11 4 12 3 13 7 14 5 W.L 1 6 2 15 部番 品名 材質 部番 品名 材質 部番 品名 材質 1 本体 SUS304 6 排出管 SUS304 11 増し打ちコンクリート ー 桝 2 受篭 SUS304 7 トラップ管 PVC 12 保護モルタル ー 3 スライド板 SUS304 8 受枠 SUS304 13 防水層 ー 4 防水止フック SUS304 9 ふた　　　　　　　 SS400/SUS304 14 スラブコンクリート ー 5 流入管 SUS304 10 固定用ピース SUS304 15 吊り金具（別途） ー 価格表 ■ YB（S）型（スラブ天吊・パイプ導入型）グリーストラップ・ソケットタイプ　材質：ステンレス ■各種蓋仕様セット価格 （円） 型　式 許容流入流量 鋼板製錆止め塗装蓋付 ステンレス製蓋付 FRP 蓋付 亜鉛メッキ蓋付 （L/min） 枠 SUS304/ 蓋 SS400 枠 SUS304/ 蓋 SUS 枠 SUS304/ 蓋 FRP 枠 SUS304/ 蓋 SS400 亜鉛ﾒｯｷ SE50NS-YB(S) 50.0 675,000 721,000 655,000 695,000 桝排 用水 フ溝 タ・ SE70NS-YB(S) 70.0 762,000 822,000 742,000 782,000 SE120NS-YB(S) 120.0 907,000 1,003,000 887,000 927,000 SE150NS-YB(S) 150.0 1,039,000 1,171,000 1,009,000 1,069,000 SE200NS-YB(S) 200.0 1,271,000 1,434,000 1,241,000 1,301,000 SE250NS-YB(S) 250.0 1,552,000 1,732,000 1,562,000 1,582,000 SE300NS-YB(S) 300.0 1,704,000 1,938,000 1,664,000 1,744,000 SE400NS-YB(S) 400.0 1,953,000 2,187,000 1,913,000 2,033,000 記載されている価格には、運賃・消費税は含まれておりません。 56 57

NS式 耐ガ火ソ型リグンリトーラスットプラ（ッオプイル阻集器） AUE(型F)型SK-50SSE-5Y(0FN)～SS-UKE-1(6F)0～S-SYAE4(F0)0NS-UE(F) 容量 80ℓ許〜容流50入0流ℓ量 50.0 〜 400.0（L/min) ■スラブ天吊型 ■耐火型 ■防水型　 PS060FL-1045 ■側溝導入型 ■フレキタイプ ■スラブ開口寸法 構 造 図 型式 長さ（mm） 幅 (mm) SE50NS-UE(F) 730 430 125 Ｌ 125 SE70NS-UE(F) 730 530 Ｋ 受篭・パンチング P.Lt1.5 イ 本体取付孔 SE120NS-UE(F) 930 530 (SUS304) (SUS304) SE150NS-UE(F) 1130 530 SE200NS-UE(F) 1130 630 SE250NS-UE(F) 1330 630 ロ SE300NS-UE(F) 1530 630 SE400NS-UE(F) 1630 730 注 意 スラブ開口寸法の他に流入・ 排出管接続部の突出寸法をご考慮の上 施工してください。 ハ Ｌ１ Ｗ１ ふた(SS400) 受枠(SUS304) 椀トラップ 防水止フック(SUS304) (PVC) 水抜き孔 補強(SS400) スライド板(SUS304) W.L 耐火被覆材(付属品) 本体 t3.0(SUS304) 桝 フレキシブルＪ（Ｂ）JIS10K 耐火被覆(けい酸カルシウム板) Ｌ 600[別途工事] Ｗ 15 (Ｌ+13) 15 15 ( Ｗ +13) 15 ■本体寸法 配管口径が 1 サイズ UP も日本阻集器工業会の認定品扱いは可能です。 ◆下記本体質量は、マンホール総質量を除いた質量です。 許容 阻集 型　式 流入流量 グリース量 槽 数 排出管 本体質量 寸法（mm） 実容量 ［ L/min］ ［ kg］ （B） （kg） L W H D K L1 W1 H1 （L） SE50NS-UE(F) 認 定 50.0 16.6 3 80 61 600 300 470 345 100 708 408 40 60.0 SE70NS-UE(F) 認 定 70.0 23.2 3 80 69 600 400 480 355 100 710 510 40 80.0 SE120NS-UE(F) 認 定 120.0 39.8 3 100 83 800 400 480 355 125 908 508 40 115.0 SE150NS-UE(F) 認 定 150.0 49.8 3 100 95 1000 400 480 355 125 1109 510 40 140.0 SE200NS-UE(F) 認 定 200.0 66.4 3 100 105 1000 500 480 355 155 1106 608 40 185.0 桝排 用水 フ溝 SE250NS-UE(F) 認 定 250.0 83.0 3 125 130 1200 500 530 380 185 1308 608 40 245.0 タ・ SE300NS-UE(F) 認 定 300.0 99.6 3 125 144 1400 500 530 380 185 1506 608 40 285.0 SE400NS-UE(F) 認 定 400.0 132.8 3 125 167 1500 600 535 385 185 1608 710 40 370.0 注 意 　 は排出管方向を示します。ご注文の際は排出管方向をご指示ください。 注 意 　上記以外の寸法でもご要望に合わせ製作致します。 注 意 　SE120NS および SE200NS の流入方向 は日本阻集器工業会認定外となります。 注 意 　耐火認定工法には、本体有効寸法がございますので弊社までお問い合わせください。 注 意 　マンホール寸法については、224 ～ 229 頁をご覧ください。 58 59 15 Ｈ Ｈ１ 125 Ｗ 125 Ｄ

SE50NS-UE(F) ～ SE400NS-UE(F) 許容流入流量 50.0 〜 400.0（L/min) ■ UＥ（Ｆ）型（防水用）グリーストラップ標準取付図 13 7 15 8 9 16 14 17 3 6 4 18 W.L 19 2 1 5 11 21 12 10 20 600 【別途工事】 部番 品名 材質 部番 品名 材質 部番 品名 材質 1 本体 SUS304 8 ふた　　　　　　　 SS400/SUS304 15 床仕上げ ー 2 受篭 SUS304 9 固定用ピース SUS304 16 増し打ちコンクリート ー 3 スライド板 SUS304 10 耐火被覆材（けい酸カルシウム板） ー 17 保護モルタル ー 桝 4 防水止フック SUS304 11 耐火被覆材 ー 18 防水層 ー 5 フレキシブル J ゴム 12 固定バンド ー 19 スラブコンクリート ー 6 トラップ PVC 13 側溝用グレーチング ー 20 吊り金具（別途） ー 7 受枠 SUS304 14 側溝 ー 21 設備配管（耐火二層管・SUS 管 ・ 鋼管） 価格表 ■ＵＥ（Ｆ）型（スラブ天吊・耐火型・側溝導入型）グリーストラップ・フレキタイプ　材質：ステンレス ■各種蓋仕様セット価格 （円） 型　式 許容流入流量 鋼板製錆止め塗装蓋付 ステンレス製蓋付 FRP 蓋付 亜鉛メッキ蓋付 （L/min） 枠 SUS304/ 蓋 SS400 枠 SUS304/ 蓋 SUS 枠 SUS304/ 蓋 FRP 枠 SUS304/ 蓋 SS400 亜鉛ﾒｯｷ SE50NS-UE(F) 50.0 1,172,000 1,236,000 1,152,000 1,192,000 桝排 用水 フ溝 タ・ SE70NS-UE(F) 70.0 1,273,000 1,371,000 1,253,000 1,293,000 SE120NS-UE(F) 120.0 1,486,000 1,597,000 1,466,000 1,506,000 SE150NS-UE(F) 150.0 1,706,000 1,858,000 1,676,000 1,736,000 SE200NS-UE(F) 200.0 2,113,000 2,271,000 2,083,000 2,143,000 SE250NS-UE(F) 250.0 2,374,000 2,567,000 2,384,000 2,404,000 SE300NS-UE(F) 300.0 2,540,000 2,762,000 2,500,000 2,580,000 SE400NS-UE(F) 400.0 2,881,000 3,100,000 2,841,000 2,961,000 記載されている価格には、運賃・消費税は含まれておりません。 58 59

NS式 耐ガ火ソ型リグンリトーラスットプラ（ッオプイル阻集器） AUE(型S)型SK-50SSE-5Y(0FN)～SS-UKE-1(6S0) ～S-SYAE(4F0)0NS-UE(S) 容量 80ℓ許〜容流50入0流ℓ量 50.0 〜 400.0（L/min) ■スラブ天吊型 ■耐火型 ■防水型　 PS060FL-1045 ■側溝導入型 ■ソケットタイプ ■スラブ開口寸法 型式 長さ（mm） 幅 (mm) 構 造 図 SE50NS-UE(S) 730 430 125 Ｌ 125 SE70NS-UE(S) 730 530 Ｋ SE120NS-UE(S) 930 530 受篭・パンチング P.Lt1.5 イ 本体取付孔 SE150NS-UE(S) 1130 530 (SUS304) (SUS304) SE200NS-UE(S) 1130 630 SE250NS-UE(S) 1330 630 SE300NS-UE(S) 1530 630 ロ SE400NS-UE(S) 1630 730 注 意 スラブ開口寸法の他に流入・ 排出管接続部の突出寸法をご考慮の上 施工してください。 ハ Ｌ１ Ｗ１ ふた(SS400) 受枠(SUS304) 椀トラップ 防水止フック(SUS304) (PVC) スライド板(SUS304) 水抜き孔 補強(SS400) W.L 耐火被覆材(付属品) 本体 t3.0(SUS304) 桝 排出管（Ｂ）内ネジソケット 耐火被覆(けい酸カルシウム板) (平行ネジ・SUS304) Ｌ 600[別途工事] Ｗ 15 (Ｌ+13) 15 15 ( Ｗ +13) 15 ■本体寸法 配管口径が 1 サイズ UP も日本阻集器工業会の認定品扱いは可能です。 ◆下記本体質量は、マンホール総質量を除いた質量です。 許容 阻集 （mm） 型　式 流入流量 グリース量 槽 数 排出管 本体質量 寸法 実容量 ［ L/min］ ［ kg］ （B） （kg） L W H D K L1 W1 H1 （L） SE50NS-UE(S) 認 定 50.0 16.6 3 80 52 600 300 400 275 100 708 408 40 60.0 SE70NS-UE(S) 認 定 70.0 23.2 3 80 61 600 400 435 310 100 710 510 40 80.0 SE120NS-UE(S) 認 定 120.0 39.8 3 100 73 800 400 435 310 125 908 508 40 115.0 SE150NS-UE(S) 認 定 150.0 49.8 3 100 85 1000 400 435 310 125 1109 510 40 140.0 SE200NS-UE(S) 認 定 200.0 66.4 3 100 99 1000 500 480 355 155 1106 608 40 185.0 桝排 用水 フ溝 SE250NS-UE(S) 認 定 250.0 83.0 3 125 117 1200 500 510 360 185 1308 608 40 245.0 タ・ SE300NS-UE(S) 認 定 300.0 99.6 3 125 132 1400 500 510 360 185 1506 608 40 285.0 SE400NS-UE(S) 認 定 400.0 132.8 3 125 151 1500 600 535 385 185 1608 710 40 370.0 注 意 　 は排出管方向を示します。ご注文の際は排出管方向をご指示ください。 注 意 　上記以外の寸法でもご要望に合わせ製作致します。 注 意 　SE120NS および SE200NS の流入方向 は日本阻集器工業会認定外となります。 注 意 　耐火認定工法には、本体有効寸法がございますので弊社までお問い合わせください。 注 意 　マンホール寸法については、224 ～ 229 頁をご覧ください。 60 61 15 Ｈ Ｈ１ 125 Ｗ 125 Ｄ

SE50NS-UE(S) ～ SE400NS-UE(S) 許容流入流量 50.0 〜 400.0（L/min) ■ UＥ（Ｓ）型グリーストラップ標準取付図 13 7 15 8 9 16 14 6 17 3 4 18 W.L 19 2 1 21 5 11 12 10 20 600 【別途工事】 部番 品名 材質 部番 品名 材質 部番 品名 材質 1 本体 SUS304 8 ふた　　　　　　　 SS400/SUS304 15 床仕上げ ー 2 受篭 SUS304 9 固定用ピース SUS304 16 増し打ちコンクリート ー 3 スライド板 SUS304 10 耐火被覆材（けい酸カルシウム板） ー 17 保護モルタル ー 桝 4 防水止フック SUS304 11 耐火被覆材 ー 18 防水層 ー 5 排出管 SUS304 12 固定バンド ー 19 スラブコンクリート ー 6 トラップ PVC 13 側溝用グレーチング ー 20 吊り金具（別途） ー 7 受枠 SUS304 14 側溝 ー 21 設備配管（耐火二層管・SUS 管・ 鋼管） 価格表 ■ ＵＥ（Ｓ）型（スラブ天吊・耐火型・側溝導入型）グリーストラップ・ソケットタイプ　材質：ステンレス ■各種蓋仕様セット価格 （円） 型　式 許容流入流量 鋼板製錆止め塗装蓋付 ステンレス製蓋付 FRP 蓋付 亜鉛メッキ蓋付 （L/min） 枠 SUS304/ 蓋 SS400 枠 SUS304/ 蓋 SUS 枠 SUS304/ 蓋 FRP 枠 SUS304/ 蓋 SS400 亜鉛ﾒｯｷ SE50NS-UE(S) 50.0 1,040,000 1,094,000 1,020,000 1,060,000 桝排 用水 フ溝 タ・ SE70NS-UE(S) 70.0 1,136,000 1,204,000 1,116,000 1,156,000 SE120NS-UE(S) 120.0 1,330,000 1,436,000 1,310,000 1,350,000 SE150NS-UE(S) 150.0 1,554,000 1,696,000 1,524,000 1,584,000 SE200NS-UE(S) 200.0 1,942,000 2,105,000 1,912,000 1,972,000 SE250NS-UE(S) 250.0 2,157,000 2,347,000 2,167,000 2,187,000 SE300NS-UE(S) 300.0 2,322,000 2,541,000 2,282,000 2,362,000 SE400NS-UE(S) 400.0 2,662,000 2,883,000 2,622,000 2,742,000 記載されている価格には、運賃・消費税は含まれておりません。 60 61

NS式 耐ガ火ソ型リグンリトーラスットプラ（ッオプイル阻集器） AYE(型F)型SK-50SSE-5Y(0FN)～SS-YKE-1(F6)0～SS-YEA4(F0)0NS-YE(F) 容量 80ℓ許〜容流50入0流ℓ量 50.0 〜 400.0（L/min) ■スラブ天吊型 ■耐火型 ■非防水型 PS060FL-1045 ■パイプ導入型 ■フレキタイプ ■スラブ開口寸法 型式 長さ（mm） 幅 (mm) 構 造 図 SE50NS-YE(F) 730 430 SE70NS-YE(F) 730 530 125 Ｌ 125 SE120NS-YE(F) 930 530 Ｊ Ｋ SE150NS-YE(F) 1130 530 受篭・パンチング 上 P.Lt1.5 イ 本体取付孔 (SUS304) (SUS304) SE200NS-YE(F) 1130 630 SE250NS-YE(F) 1330 630 SE300NS-YE(F) 1530 630 SE400NS-YE(F) 1630 730 中 ロ 注 意 スラブ開口寸法の他に流入・ 排出管接続部の突出寸法をご考慮の上 施工してください。 下 ハ Ｌ１ Ｗ１ 受枠(SUS304) ふた(SS400) 補強(SS400) 流入管（Ａ）内ネジソケット スライド板 トラップ管(PVC) (平行ネジ・SUS304) (SUS304) 耐火被覆材(付属品) W.L 耐火被覆材(付属品) 600[別途工事] 桝 フレキシブルＪ（Ｂ）JIS10K 本体 t3.0(SUS304) 耐火被覆(けい酸カルシウム板) Ｌ 600[別途工事] Ｗ 15 (Ｌ+13) 15 15 ( Ｗ +13) 15 ■本体寸法 配管口径が 1 サイズ UP も日本阻集器工業会の認定品扱いは可能です。 ◆下記本体質量は、マンホール総質量を除いた質量です。 許容 阻集 型　式 流入流量 グリース量 槽 数 流入管 排出管 本体質量 寸法（mm） 実容量 ［ L/min］ ［ kg］ （A） （B） （kg） L W H D F J K L1 W1 （L） SE50NS-YE(F) 認 定 50.0 16.6 3 80 80 95 600 300 825 435 350 95 100 708 408 60.0 SE70NS-YE(F) 認 定 70.0 23.2 3 80 80 108 600 400 860 455 350 100 100 710 510 80.0 SE120NS-YE(F) 認 定 120.0 39.8 3 100 100 133 800 400 885 470 365 100 125 908 508 115.0 SE150NS-YE(F) 認 定 150.0 49.8 3 100 100 155 1000 400 885 470 365 140 125 1109 510 140.0 SE200NS-YE(F) 認 定 200.0 66.4 3 100 100 176 1000 500 930 500 365 140 125 1106 608 185.0 桝排 用水 SE250NS-YE(F) 認 定 250.0 83.0 3 125 125 209 1200 500 990 510 380 160 185 1308 608 245.0 フ溝 タ・ SE300NS-YE(F) 認 定 300.0 99.6 3 125 125 234 1400 500 990 510 380 150 185 1506 608 285.0 SE400NS-YE(F) 認 定 400.0 132.8 3 125 125 269 1500 600 1015 535 380 200 185 1608 710 370.0 注 意 　 は流入管方向、 は排出管方向を示します。ご注文の際は流入・排出管方向をご指示ください。 注 意 　本体とマンホール受枠の分割製作も行います。 注 意 　上記以外の寸法でもご要望に合わせ製作致します。 注 意 　SE120NS および SE200NS の流入方向 は日本阻集器工業会認定外となります。 注 意 　耐火認定工法には、本体有効寸法がございますので弊社までお問い合わせください。 注 意 　マンホール寸法については、224 ～ 229 頁をご覧ください。 62 63 15 Ｈ 125 Ｗ 125 Ｆ 40 Ｄ

SE50NS-YE(F) ～ SE400NS-YE(F) 許容流入流量 50.0 〜 400.0（L/min) ■ YE(F) 型グリーストラップ標準取付図 7 8 12 13 3 6 11 10 15 W.L 4 2 15 600 10 【別途工事】 5 11 1 9 14 600 【別途工事】 部番 品名 材質 部番 品名 材質 部番 品名 材質 1 本体 SUS304 6 トラップ PVC 11 固定バンド ー 2 受篭 SUS304 7 受枠 SUS304 12 埋め戻し ー 3 スライド板 SUS304 8 ふた　　　　　　　 SS400/SUS304 13 スラブコンクリート ー 桝 4 流入管 SUS304 9 耐火被覆材（けい酸カルシウム板） ー 14 吊り金具（別途） ー 5 フレキシブル J ゴム 10 耐火被覆材 ー 15 設備配管（耐火二層管・SUS 管・ 鋼管） 価格表 ■ YE(F) 型（スラブ天吊・耐火型・パイプ導入型）グリーストラップ・フレキタイプ　材質：ステンレス ■各種蓋仕様セット価格 （円） 鋼板製錆止め塗装蓋付 ステンレス製蓋付 FRP 蓋付 亜 型　式 許容流入流量 鉛メッキ蓋付 （L/min） 枠 SUS304/ 蓋 SS400 枠 SUS304/ 蓋 SUS 枠 SUS304/ 蓋 FRP 枠 SUS304/ 蓋 SS400 亜鉛ﾒｯｷ SE50NS-YE(F) 50.0 1,351,000 1,405,000 1,331,000 1,371,000 桝排 用水 フ溝 タ・ SE70NS-YE(F) 70.0 1,485,000 1,553,000 1,465,000 1,505,000 SE120NS-YE(F) 120.0 1,763,000 1,859,000 1,743,000 1,783,000 SE150NS-YE(F) 150.0 1,989,000 2,121,000 1,959,000 2,019,000 SE200NS-YE(F) 200.0 2,511,000 2,664,000 2,481,000 2,541,000 SE250NS-YE(F) 250.0 2,866,000 3,046,000 2,876,000 2,896,000 SE300NS-YE(F) 300.0 3,066,000 3,288,000 3,026,000 3,106,000 SE400NS-YE(F) 400.0 3,481,000 3,705,000 3,441,000 3,561,000 記載されている価格には、運賃・消費税は含まれておりません。 62 63

NS式 耐ガ火ソ型リグンリトーラスットプラ（ッオプイル阻集器） AYE(型S)型SK-50SSE-5Y(0FN)～SS-YKE-1(S6)0～SS-YEA4(F0)0NS-YE(S) 容量 80ℓ許〜容流50入0流ℓ量 50.0 〜 400.0（L/min) ■スラブ天吊型 ■耐火型 ■非防水型 PS060FL-1045 ■パイプ導入型 ■ソケットタイプ ■スラブ開口寸法 型式 長さ（mm） 幅 (mm) 構 造 図 SE50NS-YE(S) 730 430 SE70NS-YE(S) 730 530 125 Ｌ 125 SE120NS-YE(S) 930 530 Ｊ Ｋ SE150NS-YE(S) 1130 530 受篭・パンチング 上 P.Lt1.5 イ 本体取付孔 (SUS304) (SUS304) SE200NS-YE(S) 1130 630 SE250NS-YE(S) 1330 630 SE300NS-YE(S) 1530 630 中 SE400NS-YE(S) 1630 730 ロ 注 意 スラブ開口寸法の他に流入・ 排出管接続部の突出寸法をご考慮の上 施工してください。 下 ハ Ｌ１ Ｗ１ 受枠(SUS304) ふた(SS400) 補強(SS400) 流入管（Ａ）内ネジソケット スライド板 トラップ管 (PVC) (平行ネジ・SUS304) (SUS304) 耐火被覆材(付属品) W.L 耐火被覆材(付属品) 600[別途工事] 排出管（Ｂ）内ネジソケット 桝 (平行ネジ・SUS304) 本体 t3.0(SUS304) 耐火被覆(けい酸カルシウム板) Ｌ 600[別途工事] Ｗ 15 (Ｌ+13) 15 15 ( Ｗ +13) 15 ■本体寸法 配管口径が 1 サイズ UP も日本阻集器工業会の認定品扱いは可能です。 ◆下記本体質量は、マンホール総質量を除いた質量です。 許容 阻集 法（mm） 型　式 流入流量 グリース量 槽 数 流入管 排出管 本体質量 寸 実容量 ［ L/min］ ［ kg］ （A） （B） （kg） L W H D F J K L1 W1 （L） SE50NS-YE(S) 認 定 50.0 16.6 3 80 80 90 600 300 825 435 350 95 100 708 408 60.0 SE70NS-YE(S) 認 定 70.0 23.2 3 80 80 103 600 400 860 455 350 100 100 710 510 80.0 SE120NS-YE(S) 認 定 120.0 39.8 3 100 100 127 800 400 885 470 365 100 125 908 508 115.0 SE150NS-YE(S) 認 定 150.0 49.8 3 100 100 148 1000 400 885 470 365 140 125 1109 510 140.0 SE200NS-YE(S) 認 定 200.0 66.4 3 100 100 169 1000 500 930 500 365 140 125 1106 608 185.0 桝排 用水 SE250NS-YE(S) 認 定 250.0 83.0 3 125 125 199 1200 500 990 510 380 160 185 1308 608 245.0 フ溝 タ・ SE300NS-YE(S) 認 定 300.0 99.6 3 125 125 224 1400 500 990 510 380 150 185 1506 608 285.0 SE400NS-YE(S) 認 定 400.0 132.8 3 125 125 259 1500 600 1015 535 380 200 185 1608 710 370.0 注 意 　 は流入管方向、 は排出管方向を示します。ご注文の際は流入・排出管方向をご指示ください。 注 意 　本体とマンホール受枠の分割製作も行います。　 注 意 　上記以外の寸法でもご要望に合わせ製作致します。 注 意 　SE120NS および SE200NS の流入方向 は日本阻集器工業会認定外となります。 注 意 　耐火認定工法には、本体有効寸法がございますので弊社までお問い合わせください。 注 意 　マンホール寸法については、224 ～ 229 頁をご覧ください。 64 65 15 Ｈ 125 Ｗ 125 Ｆ 40 Ｄ

SE50NS-YE(S) ～ SE400NS-YE(S) 許容流入流量 50.0 〜 400.0（L/min) ■ YE(S) 型グリーストラップ標準取付図 7 8 12 13 6 6 15 W.L 11 10 4 600 2 10 15 【別途工事】 5 11 1 9 14 600 【別途工事】 部番 品名 材質 部番 品名 材質 部番 品名 材質 1 本体 SUS304 6 トラップ PVC 11 固定バンド ー 2 受篭 SUS304 7 受枠 SUS304 12 埋め戻し ー 3 スライド板 SUS304 8 ふた　　　　　　　 SS400/SUS304 13 スラブコンクリート ー 桝 4 流入管 SUS304 9 耐火被覆材（けい酸カルシウム板） ー 14 吊り金具（別途） ー 5 排出管 SUS304 10 耐火被覆材 ー 15 設備配管（耐火二層管・SUS 管・ 鋼管） 価格表 ■ YE(S) 型（スラブ天吊・耐火型・パイプ導入型）グリーストラップ・ソケットタイプ　材質：ステンレス ■各種蓋仕様セット価格 （円） 型　式 許容流入流量 鋼板製錆止め塗装蓋付 ステンレス製蓋付 FRP 蓋付 亜鉛メッキ蓋付 （L/min） 枠 SUS304/ 蓋 SS400 枠 SUS304/ 蓋 SUS 枠 SUS304/ 蓋 FRP 枠 SUS304/ 蓋 SS400 亜鉛ﾒｯｷ SE50NS-YE(S) 50.0 1,243,000 1,297,000 1,223,000 1,263,000 桝排 用水 フ溝 タ・ SE70NS-YE(S) 70.0 1,338,000 1,406,000 1,318,000 1,358,000 SE120NS-YE(S) 120.0 1,634,000 1,730,000 1,614,000 1,654,000 SE150NS-YE(S) 150.0 1,835,000 1,967,000 1,805,000 1,865,000 SE200NS-YE(S) 200.0 2,328,000 2,481,000 2,298,000 2,358,000 SE250NS-YE(S) 250.0 2,670,000 2,850,000 2,680,000 2,700,000 SE300NS-YE(S) 300.0 2,854,000 3,076,000 2,814,000 2,894,000 SE400NS-YE(S) 400.0 3,267,000 3,491,000 3,227,000 3,347,000 記載されている価格には、運賃・消費税は含まれておりません。 64 65
