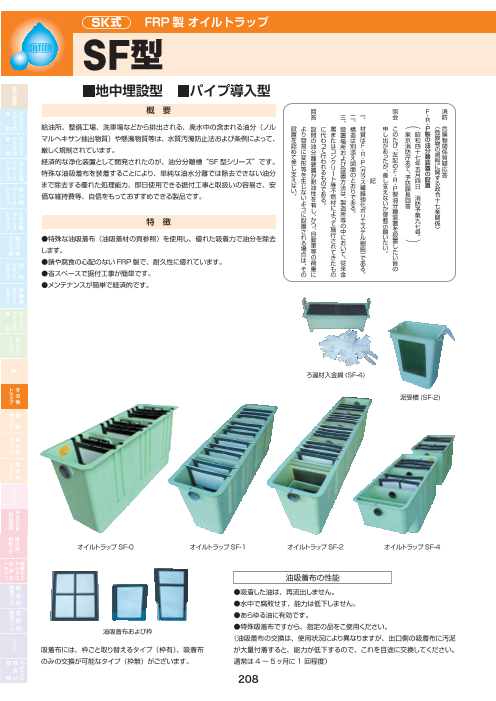

SK式 FRP 製 オイルトラップ SF型 ■地中埋設型 ■パイプ導入型 概　要 給油所、整備工場、洗車場などから排出される、廃水中の含まれる油分（ノル マルヘキサン抽出物質）や懸濁物質等は、水質汚濁防止法および条例によって、 厳しく規制されています。 経済的な浄化装置として開発されたのが、油分分離槽“SF 型シリーズ”です。 特殊な油吸着布を装着することにより、単純な油水分離では除去できない油分 まで除去する優れた処理能カ、即日使用できる据付工事と取扱いの容易さ、安 価な維持費等、自信をもっておすすめできる製品です。 特　徴 ●特殊な油吸着布（油吸着材の頁参照）を使用し、優れた吸着力で油分を除去 します。 ●錆や腐食の心配のない FRP 製で、耐久性に優れています。 ●省スペースで据付工事が簡単です。 ●メンテナンスが簡単で経済的です。 桝 ろ過材入金網 (SF-4) 泥受槽 (SF-2) 桝排 用水 フ溝 オイルトラップ SF-0 オイルトラップ SF-1 オイルトラップ SF-2 オイルトラップ SF-4 タ・ 油吸着布の性能 ●吸着した油は、再流出しません。 ●水中で腐敗せす、能力は低下しません。 ●あらゆる油に有効です。 ●特殊吸着布ですから、指定の品をこ使用ください。 油吸着布および枠 （油吸着布の交換は、使用状況により異なりますが、出口側の吸着布に汚泥 吸着布には、枠ごと取り替えるタイプと、吸着布のみの が大量付着すると、能力が低下するので、これを目途に交換してください。 交換が可能なタイプがございます。 通常は 4 ～ 5ヶ月に 1 回程度） 200 201

オイルトラップ SF-2 による処理過程（自然流下比重差吸着法） Ⓐから流入した廃水中に含まれる泥土は、第 1 槽Ⓑに沈澱し、浮遊ゴミ等は金網Ⓒによって取り除かれます。次に第 2 槽に移り、比重の軽い 油（浮上油）は浮上して、分散油は吸着布Ⓓに吸収され導入管Ⓔから第 3 槽に入ります。 同じ過程を順次くり返して行い、第 5 槽では分散油も取り除かれ、浄化水となってⒻから排出されます。 （オイルトラップ SF-0、SF-1、SF-4 には第 1 槽Ⓑ及び金網Ⓒは付属していません。） 桝 ■本体 規格 オイルトラップ SF-0 オイルトラップ SF-1 オイルトラップ SF-2 オイルトラップ SF-3 処理槽 3 槽式 (FRP) 4 槽式 (FRP) 5 槽式 (FRP) 4 槽式 (FRP) 処理能力 (m3/h) 1.0 ～ 1.2 1.6 ～ 1.8 2.0 ～ 2.2 4.0 ～ 4.4 油吸着能力 (L) 3.6 3.8 5.2 11.2 10 枚 ( 枠付 ) 油吸着布 8 枚 ( 枠付 ) 11 枚 ( 枠付 ) 15 枚 ( 枠付 ) チップ 1kg 槽内側寸法 (mm) 1600( 長 )x500( 巾 )x830( 深さ ) 2100( 長 )x500( 巾 )x830( 深さ ) 2600( 長 )x500( 巾 )x830( 深さ ) A. 1510( 長 )x800( 巾 )x1000( 深さ ) B. 2010( 長 )x800( 巾 )x1000( 深さ ) 重量 (kg) 40 55 72 160 泥受槽金網 無 無 付 無 ■鉄蓋 規格 SF-0 用 SF-1 用 SF-2 用 SF-3 用 耐荷重 T-2(6) T-2(6) T-2(6) T-2(6) 桝排 用水 ( 鉄板厚さ (mm)) T-10(12) T-10(12) T-10(12) T-10(12) フ溝 タ・ 地上型 埋設型と同じ規格・能力・寸法で地上型仕様のものも製作致します。地上型は水中ポンプ・配電盤を必要としますが、土木工事が不要なので、 設置が簡単です。 200 201

SK式 FRP 製 オイルトラップ SF型 ■地中埋設型 ■パイプ導入型 SF-0 番号 名　称 備　考 1800 1 本体 FRP 2 鉄ふた (mm) 6or12 補強板付 2 4 3 鉄ふた受枠 L65×65×6 4 取手 丸棒 12Φ 5 流入パイプ (A) 100 1720 6 仕切板 FRP 60 1600 60 7 移流管 (A) 100 VP 8 油吸着布付枠 DM ソープ　枠 -PP 9 排出パイプ (A) 100 ■価格 （円） 2 7 3 6mm 鋼板蓋付 12mm 鋼板蓋付 G.L 型　式 T-2 荷重 T-10 荷重 1670 SF-0 522,000 550,000 記載されている価格には、運賃・消費税は含まれておりません。 5 （円） 9 吸着布（オイルトラップ用） 1 6 8 枠無 枠有 SF-0 大 8枚セット 45,000 227,000 桝 SF-1 2300 番号 名　称 備　考 1 本体 FRP 4 2 鉄ふた (mm) 6orl2 補強板付 2 3 鉄ふた受枠 L65×65×6 4 取手 丸棒 12φ 2220 5 流入パイプ (A) 100 60 2100 60 6 仕切板 FRP 7 移流管 (A) lOOVP 8 油吸着布付枠 DM ソープ　枠 -PP 桝排 9 排出パイプ (A) 100 用水 フ溝 2 7 タ・ 3 G.L ■価格 （円） 6mm 鋼板蓋付 12mm 鋼板蓋付 2170 型　式 T-2 荷重 T-10 荷重 SF-1 678,000 715,000 記載されている価格には、運賃・消費税は含まれておりません。 5 9 （円） 1 6 8 吸着布（オイルトラップ用） 枠無 枠有 SF-1 大 2枚＋小 9枚 44,000 220,000 セット 202 203 100 100 830 ※ 620 730 100 60 500 60 100 100 830 ※ 100 620 730 60 500 60 200 200 100 110 100 110

SF-2 番号 名　称 備　考 1 本体 FRP 2840 2 鉄ふた (mm) 6or12 補強板付 4 3 鉄ふた受枠 L65×65×6 4 取手 丸棒 12Φ 5 流入パイプ (A) 100 6 油吸着布付枠 DM ソープ　枠 -PP 2720 60 2600 60 7 移流管 (A) 100 VP 7 8 仕切板 FRP 9 金網 － 10 泥受槽 FRP 11 排出パイプ (A) 100 9 6 8 2 3 G.L ■価格 （円） 2710 6mm 鋼板蓋付 12mm 鋼板蓋付 型　式 T-2 荷重 T-10 荷重 5 SF-2 869,000 926,000 1 11 記載されている価格には、運賃・消費税は含まれておりません。 10 （円） 吸着布（オイルトラップ用） 枠無 枠有 SF-2 大 3枚＋小 12 56,000 293,000 枚セット SF-4 1740 2200 4 2 4 2 7 7 桝 6 8 6 8 10 2 3 2 12 3 G.L 1610 2070 5 9 9 1 1 11 番号 名　称 備　考 番号 名　称 備　考 1 本体 FRP 7 移流管 (A) 100 VP 2 鉄ふた (mm) 6orl2 補強板付 8 仕切板 FRP 3 鉄ふた受枠 L65×65×6 9 排出パイプ (A) 100 4 取手 丸棒 12φ 10 ろ過槽ふた メッシュ（エンビ製） 5 流入パイプ (A) 100 11 ろ過材 DM チップ 桝排 用水 フ溝 6 油吸着布付枠 DM ソープ　枠 -PP 12 ろ過槽 FRP タ・ （円） ■価格 （円） 6mm 鋼板蓋付 12mm 鋼板蓋付 吸着布（オイルトラップ用） 型　式 T-2 荷重 T-10 荷重 枠無 枠有 SF-4 1,495,000 1,562,000 SF-4 特大 10枚セット 99,000 470,000 記載されている価格には、運賃・消費税は含まれておりません。 施工要領については、26 頁をご覧ください。 大型オイルトラップは、本体価格以外に搬送車輌運賃を別途ご負担いただきます。 202 203 100 100 830 ※ 620 730 100 60 500 60 100 100 1000 ※ 1000 ～ 130 200 200 100 110 200 430 130
