下田エコテック　FRP製グリーストラップ　シンク下床置き型　製品カタログ

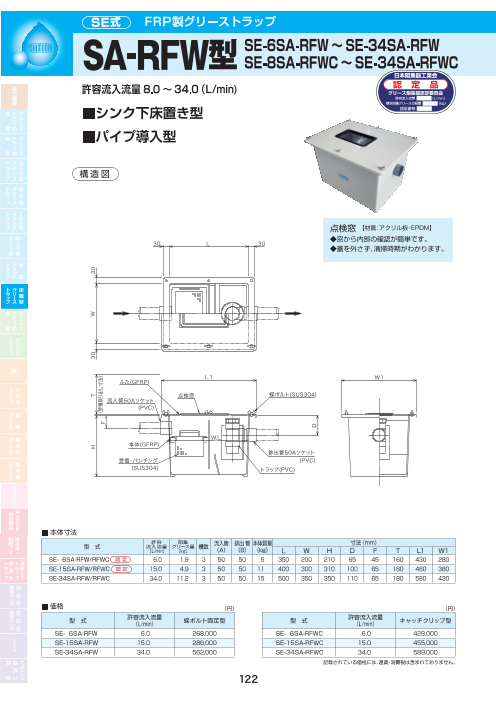

SE式 FRP製グリーストラップ SA-RFW型 SE-6SA-RFW ～ SE-34SA-RFW SE-8SA-RFWC ～ SE-34SA-RFWC 許容流入流量 8.0 〜 34.0（L/min) ■シンク下床置き型 ■パイプ導入型 構 造 図 点検窓 【材質：アクリル板・EPDM】 30 Ｌ 30 ◆窓から内部の確認が簡単です。 ◆蓋を外さず、清掃時期がわかります。 桝 Ｌ１ Ｗ１ ふた(GFRP) 点検窓 蝶ボルト(SUS304) 流入管50Aソケット (PVC) W.L 本体(GFRP) 排出管50Aソケット 受篭・パンチング (PVC) (SUS304) トラップ(PVC) ■ 本体寸法 桝排 用水 許容 阻集 型　式 流入流量 グリース量 槽数 流入管 排出 管 本体質量 寸法（mm） フ溝 タ・ ［ L/min］ ［kg］ （A） （B） （kg） L W H D F T L1 W1 SE- 6SA-RFW/RFWC 認 定 6.0 1.9 3 50 50 5 350 200 210 65 45 160 430 280 SE-15SA-RFW/RFWC 認 定 15.0 4.9 3 50 50 11 400 300 310 100 65 180 480 380 SE-34SA-RFW/RFWC 34.0 11.2 3 50 50 11 500 350 350 110 65 180 580 430 ■ 価格 （円） （円） 型　式 許容流入流量 （L/min） 蝶ボルト固定型 型　式 許容流入流量 （L/min） キャッチクリップ型 SE- 6SA-RFW 6.0 250,000 SE- 6SA-RFWC 6.0 400,000 SE-15SA-RFW 15.0 267,000 SE-15SA-RFWC 15.0 425,000 SE-34SA-RFW 34.0 525,000 SE-34SA-RFWC 34.0 550,000 記載されている価格には、運賃・消費税は含まれておりません。 118 119 Ｈ Ｔ 30 Ｗ 30 Ｆ (受篭取り出し寸法) Ｄ

SE式 FRP 製グリーストラップ SE-6SA-RFW ～ SE-34SA-RFW SE-8SA-RFWC ～ SE-34SA-RFWC SA-RF型 SE-6SA-RF ～ SE-34SA-RF SE-8SA-RFC ～ SE-34SA-RFC 許容流入流量 6.0 〜 34.0（L/min） ■シンク下床置き型 ■パイプ導入型 構 造 図 コーナーキャッチクリップ (SUS304) ふた(GFRP) 30 Ｌ 30 キャッチ止め金具 (SUS304) ＧＴ本体(GFRP) フタの固定には蝶ボルトの他に上図の check ようなメンテナンスが簡単なタイプも ご用意しております。 Ｌ１ Ｗ１ 蝶ボルト(SUS304) 流入管 50ソケット ふ た(GFRP) 桝 (PVC) W.L 本体(GFRP) 排出管 50ソケット (PVC) トラップ管(PVC) 受篭・パンチング (SUS304) ■ 本体寸法 許容 阻集 型　式 流入流量 グリース量 槽数 流入管 排出 管 本体質量 寸法（mm） ［ L/min］ ［kg］ （A） （B） （kg） L W H D F T L1 W1 SE- 6SA-RF/RFC 認 定 6.0 1.9 3 50 50 5 350 200 210 65 45 160 430 280 SE-15SA-RF/RFC 認 定 15.0 4.9 3 50 50 11 400 300 310 100 65 180 480 380 SE-34SA-RF/RFC 34.0 11.2 3 50 50 11 500 350 350 110 65 180 580 430 桝排 用水 フ溝 タ・ ■ 価格 （円） （円） 型　式 許容流入流量 （L/min） 蝶ボルト固定型 型　式 許容流入流量 （L/min） キャッチクリップ型 SE- 6SA-RF 6.0 225,000 SE- 6SA-RFC 6.0 333,000 SE-15SA-RF 15.0 250,000 SE-15SA-RFC 15.0 367,000 SE-34SA-RF 34.0 375,000 SE-34SA-RFC 34.0 500,000 記載されている価格には、運賃・消費税は含まれておりません。 注 意 　流入・排出方向は上記仕様のみとなります。 118 119 Ｈ Ｔ 30 Ｗ 30 Ｆ (受篭取り出し寸法) Ｄ
