SE式 ステンレス製浅型グリーストラップ ZⅠ型 SE-31SA-ZⅠ～ SE-180SA-ZⅠ 許容流入流量 31.0 〜180.0（L/min） ■シンダー内埋設型　■側溝導入型　 ■マンホール一体タイプ　■本体H寸200〜230mm 構 造 図 Ｌ1 50 Ｌ 50 Ｊ Ｋ 上 イ 中 ロ 下 ハ Ｌ1 Ｗ1 フタ (SS400) 側溝用ガイド (SUS304) 目地 (SUS304) W.L 本体 t2.0(SUS304) 桝 受篭・パンチング (SUS304) 仕切板 (SUS304) 排出管(A)内ネジソケット Ｌ (SUS304) ～ Ｗ ■本体寸法 許容 阻集 法（mm） 型　式 流入流量 グリース量 排出管 本体質量 寸 ［ L/min］ ［kg］ （B） （kg） L W H D E L1 W1 J K SE - 31SA-Z Ⅰ 認 定 31.0 10.2 80 34 750 400 200 105 95 848 498 100 115 SE - 55SA-Z Ⅰ 認 定 55.0 18.2 80 49 1000 500 200 105 95 1088 588 125 115 SE - 85SA-Z Ⅰ 認 定 85.0 28.2 100 60 1300 500 215 105 110 1388 588 125 130 SE-108SA-Z Ⅰ 認 定 108.0 35.8 100 68 1500 500 230 115 115 1572 588 125 130 SE-160SA-Z Ⅰ 認 定 160.0 53.1 100 101 1550 700 230 115 115 1638 788 125 130 SE-180SA-Z Ⅰ 認 定 180.0 59.7 100 107 1710 700 230 115 115 1788 788 125 130 ■標準マンホール仕様（目地 : ステンレス、ふた : 鋼板製） ■価格 （円） 桝排 用水 ふた 型　式 型　式 許容流入流量 鋼板製錆止め フ溝 タ・ 枚数 1枚当り質量(kg/枚) 総質量（kg/セット） （L/min） 塗装蓋付 ステンレス製蓋付 SE - 31SA-Z Ⅰ 2 7 14 SE - 31SA-Z Ⅰ 31.0 547,000 731,000 SE - 55SA-Z Ⅰ 3 7 21 SE - 55SA-Z Ⅰ 55.0 627,000 807,000 SE - 85SA-Z Ⅰ 3 9 27 SE - 85SA-Z Ⅰ 85.0 805,000 1,069,000 SE-108SA-Z Ⅰ 4 8 32 SE-108SA-Z Ⅰ 108.0 894,000 1,254,000 SE-160SA-Z Ⅰ 4 （大）14（小）13 54 SE-160SA-Z Ⅰ 160.0 1,165,000 1,617,000 SE-180SA-Z Ⅰ 4 14 56 SE-180SA-Z Ⅰ 180.0 1,309,000 1,835,000 記載されている価格には、運賃・消費税は含まれておりません。 注 意 　 は流入方向、 は排出管方向を示します。ご注文の際は流入・排出管方向をご指示ください。 注 意 　上記以外の寸法でもご要望に合わせ製作致します。 92 93 Ｈ Ｗ1 75 50 Ｗ 50 200 Ｅ Ｄ Ｈ

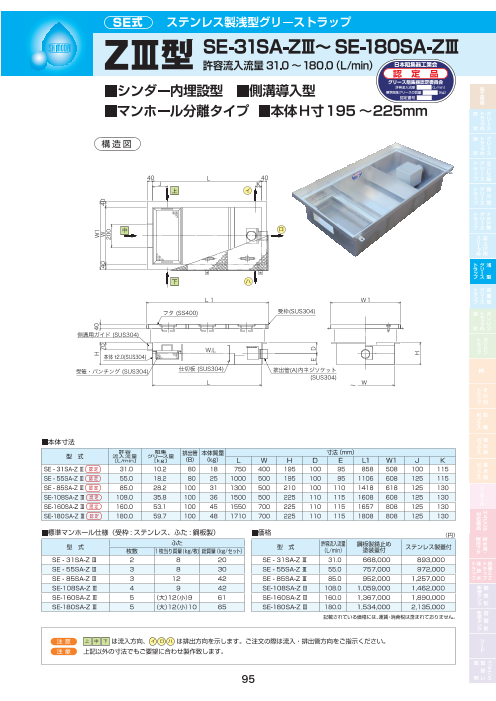

SE式 ステンレス製浅型グリーストラップ SE-31SA-ZⅠ～ SE-180SA-ZⅠ 許容流入流量 31.0 〜180.0（L/min） ZⅢ型 SE-31SA-ZⅢ～ SE-180SA-ZⅢ 許容流入流量 31.0 〜180.0（L/min） ■シンダー内埋設型　■側溝導入型　 ■マンホール分離タイプ ■本体H寸195 〜225mm 構 造 図 40 Ｌ 40 Ｊ Ｋ 上 イ 中 ロ 下 ハ Ｌ１ Ｗ１ フタ (SS400) 受枠(SUS304) 側溝用ガイド (SUS304) W.L 本体 t2.0(SUS304) 受篭・パンチング (SUS304) 仕切板 (SUS304) 排出管(A)内ネジソケット 桝 (SUS304) Ｌ ～ Ｗ ■本体寸法 許容 阻集 型　式 流入流量 グリース量 排出管 本体質量 寸法（mm） ［ L/min］ ［kg］ （B） （kg） L W H D E L1 W1 J K SE - 31SA-Z Ⅲ 認 定 31.0 10.2 80 18 750 400 195 100 95 858 508 100 115 SE - 55SA-Z Ⅲ 認 定 55.0 18.2 80 25 1000 500 195 100 95 1106 608 125 115 SE - 85SA-Z Ⅲ 認 定 85.0 28.2 100 31 1300 500 210 100 110 1418 618 125 130 SE-108SA-Z Ⅲ 認 定 108.0 35.8 100 36 1500 500 225 110 115 1608 608 125 130 SE-160SA-Z Ⅲ 認 定 160.0 53.1 100 45 1550 700 225 110 115 1657 808 125 130 SE-180SA-Z Ⅲ 認 定 180.0 59.7 100 48 1710 700 225 110 115 1808 808 125 130 ■標準マンホール仕様（受枠 : ステンレス、ふた : 鋼板製） ■価格 （円） 桝排 ふた 用 型　式 型　式 許容流入流量 鋼板製錆止め 水 枚数 1枚当り質量(kg/枚) 総質量（kg/セット） （L/min） 塗装蓋付 ステンレス製蓋付 フ溝 タ・ SE - 31SA-Z Ⅲ 2 8 20 SE - 31SA-Z Ⅲ 31.0 630,000 844,000 SE - 55SA-Z Ⅲ 3 8 30 SE - 55SA-Z Ⅲ 55.0 714,000 918,000 SE - 85SA-Z Ⅲ 3 12 42 SE - 85SA-Z Ⅲ 85.0 898,000 1,192,000 SE-108SA-Z Ⅲ 4 9 42 SE-108SA-Z Ⅲ 108.0 999,000 1,391,000 SE-160SA-Z Ⅲ 5 （大）12（小）9 61 SE-160SA-Z Ⅲ 160.0 1,290,000 1,793,000 SE-180SA-Z Ⅲ 5 （大）12（小）10 65 SE-180SA-Z Ⅲ 180.0 1,447,000 2,028,000 記載されている価格には、運賃・消費税は含まれておりません。 注 意 　 は流入方向、 は排出方向を示します。ご注文の際は流入・排出管方向をご指示ください。 注 意 　上記以外の寸法でもご要望に合わせ製作致します。　 92 93 Ｈ 40 Ｗ1 70 40 Ｗ 40 200 Ｅ Ｄ Ｈ

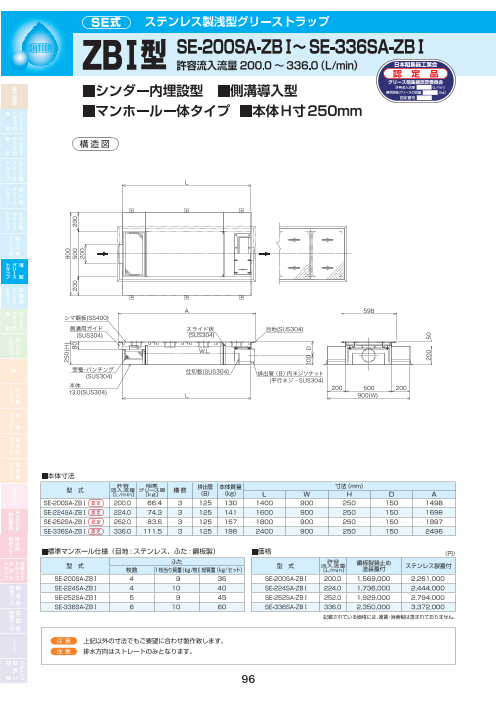

SE式 ステンレス製浅型グリーストラップ ZBⅠ型 SE-200SA-ZBⅠ～ SE-336SA-ZBⅠ 許容流入流量 200.0 〜 336.0（L/min） ■シンダー内埋設型　■側溝導入型　 ■マンホール一体タイプ ■本体H寸250mm 構 造 図 Ｌ Ａ 598 シマ鋼板(SS400) 側溝用ガイド スライド板 目地(SUS304) (SUS304) (SUS304) W.L 桝 受篭･パンチング 仕切板(SUS304) (SUS304) 排出管（Ｂ）内ネジソケット (平行ネジ・SUS304) 本体 200 500 200 t3.0(SUS304) Ｌ 900(Ｗ) ■本体寸法 許容 阻集 型　式 流入流量 グリース量 槽 数 排出管 本体質量 寸法（mm） ［ L/min］ ［kg］ （B） （kg） L W H D A SE-200SA-ZBⅠ 認 定 200.0 66.4 3 125 130 1400 900 250 150 1498 SE-224SA-ZBⅠ 認 定 224.0 74.3 3 125 141 1600 900 250 150 1698 SE-252SA-ZBⅠ 認 定 252.0 83.6 3 125 157 1800 900 250 150 1897 SE-336SA-ZBⅠ 認 定 336.0 111.5 3 125 198 2400 900 250 150 2496 桝排 用水 フ溝 タ・ ■標準マンホール仕様（目地 : ステンレス、ふた : 鋼板製） ■価格 （円） ふた 許容 型　式 型　式 流入流量 鋼板製錆止め ［ L/min］ 塗装蓋付 ステンレス製蓋付 枚数 1枚当り質量(kg/枚) 総質量（kg/セット） SE-200SA-ZBⅠ 4 9 36 SE-200SA-ZBⅠ 200.0 1,538,000 2,150,000 SE-224SA-ZBⅠ 4 10 40 SE-224SA-ZBⅠ 224.0 1,702,000 2,330,000 SE-252SA-ZBⅠ 5 9 45 SE-252SA-ZBⅠ 252.0 1,891,000 2,676,000 SE-336SA-ZBⅠ 6 10 60 SE-336SA-ZBⅠ 336.0 2,304,000 3,246,000 記載されている価格には、運賃・消費税は含まれておりません。 注 意 　上記以外の寸法でもご要望に合わせ製作致します。 注 意 　排水方向はストレートのみとなります。 94 95 250(Ｈ) 900 80 200 500 200 200 100 Ｄ 200 50

SE式 ステンレス製浅型グリーストラップ SE-200SA-ZBⅠ～ SE-336SA-ZBⅠ 許容流入流量 200.0 〜 336.0（L/min） ZBⅢ型 SE-200SA-ZBⅢ～ SE-336SA-ZBⅢ 許容流入流量 200.0 〜 336.0（L/min） ■シンダー内埋設型　■側溝導入型　 ■マンホール分離タイプ ■本体H寸245mm 床仕上げ 受篭 スライド板 構 造 図 仕切板 シンダーコンクリート 本体 固定用ピース Ｌ 仕切板 開口 流路図 Ｌ１ Ｗ１ シマ鋼板(SS400) 受枠(SUS304) 側溝用ガイド スライド板(SUS304) 桝 (SUS304) W.L 受篭･パンチング 仕切板(SUS304) 排出管（Ｂ）内ネジソケット (SUS304) (平行ネジ・SUS304) 本体 200 500 200 t3.0(SUS304) Ｌ 900（Ｗ) ■本体寸法 許容 阻集 法（mm） 型　式 流入流量 グリース量 槽 数 排出管 本体質量 寸 ［ L/min］ ［kg］ （B） （kg） L W H D L1 W1 H1 SE-200SA-ZBⅢ 認 定 200.0 66.4 3 125 93 1400 900 245 145 1508 608 40 SE-224SA-ZBⅢ 認 定 224.0 74.3 3 125 100 1600 900 245 145 1708 608 40 SE-252SA-ZBⅢ 認 定 252.0 83.6 3 125 109 1800 900 245 145 1930 628 50 SE-336SA-ZBⅢ 認 定 336.0 111.5 3 125 139 2400 900 245 145 2530 628 50 桝排 用水 ■標準マンホール仕様（受枠 : ステンレス、ふた : 鋼板製） ■価格 フ溝 （円） タ・ ふた 許容 型　式 型　式 流入流量 鋼板製錆止め 付 枚数 1枚当り質量(kg/枚) 総質量（kg/セット） ［ L/min］ 塗装蓋付 ステンレス製蓋 SE-200SA-ZBⅢ 4 8 39 SE-200SA-ZBⅢ 200.0 1,668,000 2,388,000 SE-224SA-ZBⅢ 4 9 44 SE-224SA-ZBⅢ 224.0 1,866,000 2,602,000 SE-252SA-ZBⅢ 5 13 80 SE-252SA-ZBⅢ 252.0 2,194,000 3,139,000 SE-336SA-ZBⅢ 6 14 103 SE-336SA-ZBⅢ 336.0 2,744,000 3,878,000 記載されている価格には、運賃・消費税は含まれておりません。 注 意 　上記以外の寸法でもご要望に合わせ製作致します。 注 意 　排水方向はストレートのみとなります。 94 95 245(Ｈ) Ｈ１ 900 75 200 500 200 200 100 Ｄ 200 45

SE式 ステンレス製浅型グリーストラップ ZDⅠ型 SE-31SA-ZDⅠ～ SE-180SA-ZDⅠ 許容流入流量 31.0 〜180.0（L/min） ■シンダー内埋設型　■パイプ導入型 ■マンホール一体タイプ ■本体H寸250〜265mm 構 造 図 Ｌ1 50 Ｌ 50 Ｊ Ｋ 上 イ 中 ロ 下 ハ Ｌ1 Ｗ1 フタ (SS400) 流入管(A)内ネジソケット 目地 (SUS304) （SUS304) W.L 桝 本体 t2.0(SUS304) 受篭・パンチング (SUS304) 仕切板 (SUS304) 排出管(A)内ネジソケット (SUS304) Ｌ ～ Ｗ ■本体寸法 許容 阻集 m） 型　式 流入流量 グリース量 流入管 排出管 本体質量 寸法（m ［ L/min］ ［kg］ （A） （B） （kg） L W H D E L1 W1 J K SE - 31SA-ZD Ⅰ 認 定 31.0 10.2 80 80 37 750 400 250 155 95 848 498 100 115 SE - 55SA-ZD Ⅰ 認 定 55.0 18.2 80 80 52 1000 500 250 155 95 1088 588 125 115 SE - 85SA-ZD Ⅰ 認 定 85.0 28.2 80 100 63 1300 500 260 150 110 1388 588 125 130 SE-108SA-ZD Ⅰ 認 定 108.0 35.8 80 100 71 1500 500 265 150 115 1572 588 125 130 SE-160SA-ZD Ⅰ 認 定 160.0 53.1 80 100 104 1550 700 265 150 115 1638 788 125 130 SE-180SA-ZD Ⅰ 認 定 180.0 59.7 80 100 111 1710 700 265 150 115 1788 788 125 130 ■標準マンホール仕様（目地 : ステンレス、ふた : 鋼板製） ■価格 桝排 （円） 用水 ふた フ溝 型　式 タ・ 枚数 1枚当り質量(kg/枚) 総質量（kg/セット） 型　式 許容流入流量 鋼板製錆止め （L/min） 塗装蓋付 ステンレス製蓋付 SE - 31SA-ZD Ⅰ 2 7 14 SE - 31SA-ZD Ⅰ 31.0 627,000 831,000 SE - 55SA-ZD Ⅰ 3 7 21 SE - 55SA-ZD Ⅰ 55.0 723,000 903,000 SE - 85SA-ZD Ⅰ 3 9 27 SE - 85SA-ZD Ⅰ 85.0 907,000 1,181,000 SE-108SA-ZD Ⅰ 4 8 32 SE-108SA-ZD Ⅰ 108.0 1,018,000 1,378,000 SE-160SA-ZD Ⅰ 4 （大）14（小）13 54 SE-160SA-ZD Ⅰ 160.0 1,286,000 1,738,000 SE-180SA-ZD Ⅰ 4 14 56 SE-180SA-ZD Ⅰ 180.0 1,426,000 1,962,000 記載されている価格には、運賃・消費税は含まれておりません。 注 意 　 は流入管方向、 は排出管方向を示します。ご注文の際は流入・排出管方向をご指示ください。 注 意 　上記以外の寸法でもご要望に合わせ製作致します。 96 97 Ｈ Ｗ1 50 Ｗ 50 Ｅ Ｄ Ｈ

SE式 ステンレス製浅型グリーストラップ SE-31SA-ZDⅠ～ SE-180SA-ZDⅠ 許容流入流量 31.0 〜180.0（L/min） ZDⅢ型 SE-31SA-ZDⅢ～ SE-180SA-ZDⅢ 許容流入流量 31.0 〜180.0（L/min） ■シンダー内埋設型　■パイプ導入型 ■マンホール分離タイプ　■本体H寸245〜260mm 構 造 図 40 Ｌ 40 Ｊ Ｋ 上 イ 中 ロ 下 ハ Ｌ１ Ｗ１ フタ (SS400) 受枠(SUS304) 流入管(A)内ネジソケット （SUS304) W.L 本体 t2.0(SUS304) 桝 受篭・パンチング (SUS304) 仕切板 (SUS304) 排出管(A)内ネジソケット) (SUS304) Ｌ ～ Ｗ ■本体寸法 許容 阻集 型　式 流入流量 グリース量 流入管 排出管 本体質量 寸法（mm） ［ L/min］ ［kg］ （A） （B） （kg） L W H D E L1 W1 J K SE - 31SA-ZD Ⅲ 認 定 31.0 10.2 80 80 21 750 400 245 150 95 858 508 100 115 SE - 55SA-ZD Ⅲ 認 定 55.0 18.2 80 80 28 1000 500 245 150 95 1106 608 125 115 SE - 85SA-ZD Ⅲ 認 定 85.0 28.2 80 100 34 1300 500 255 145 110 1418 618 125 130 SE-108SA-ZD Ⅲ 認 定 108.0 35.8 80 100 38 1500 500 260 145 115 1608 608 125 130 SE-160SA-ZD Ⅲ 認 定 160.0 53.1 80 100 48 1550 700 260 145 115 1657 808 125 130 SE-180SA-ZD Ⅲ 認 定 180.0 59.7 80 100 51 1710 700 260 145 115 1808 808 125 130 ■標準マンホール仕様（受枠・ステンレス、ふた・鋼板製） ■価格 （円） ふた 桝排 型　式 枚数 1枚当り質量(kg/枚) 総質量（kg/セット） 型　式 許容流入流量 鋼板製錆止め 用 塗装蓋付 ステンレス製蓋付 水 （L/min） フ溝 タ・ SE - 31SA-ZD Ⅲ 2 8 20 SE - 31SA-ZD Ⅲ 31.0 703,000 947,000 SE - 55SA-ZD Ⅲ 3 8 30 SE - 55SA-ZD Ⅲ 55.0 811,000 1,018,000 SE - 85SA-ZD Ⅲ 3 12 42 SE - 85SA-ZD Ⅲ 85.0 1,008,000 1,302,000 SE-108SA-ZD Ⅲ 4 9 42 SE-108SA-ZD Ⅲ 108.0 1,111,000 1,506,000 SE-160SA-ZD Ⅲ 5 （大）12（小）9 61 SE-160SA-ZD Ⅲ 160.0 1,419,000 1,922,000 SE-180SA-ZD Ⅲ 5 （大）12（小）10 65 SE-180SA-ZD Ⅲ 180.0 1,570,000 2,151,000 記載されている価格には、運賃・消費税は含まれておりません。 注 意 　 は流入管方向、 は排出管方向を示します。ご注文の際は流入・排出管方向をご指示ください。 注 意 　上記以外の寸法でもご要望に合わせ製作致します。 96 97 Ｈ 40 Ｗ1 40 Ｗ 40 Ｅ Ｄ Ｈ

SE式 ステンレス製浅型グリーストラップ ZDBⅠ型 SE-200SA-ZDBⅠ～ SE-336SA-ZDBⅠ 許容流入流量 200.0 〜 336.0（L/min） ■シンダー内埋設型　■パイプ導入型　 ■マンホール一体タイプ　■本体H寸330mm 構 造 図 Ｌ Ｌ１ 598 シマ鋼板(SS400) 目地(SUS304) 流入管(Ａ)内ネジソケット スライド板(SUS304) (平行ネジ・SUS304) W.L 桝 受篭･パンチング 仕切板(SUS304) 排出管(Ｂ)内ネジソケット (平行ネジ・SUS304) 本体t3.0(SUS304) 200 500 200 Ｌ 900(Ｗ) ■本体寸法 許容 阻集 型　式 流入流量 グリース量 槽 数 流入管 排出管 本体質量 寸法（mm） ［ L/min］ ［kg］ （A） （B） （kg） L W H D L1 SE-200SA-ZDBⅠ 認 定 200.0 66.4 3 100 125 138 1400 900 330 230 1498 SE-224SA-ZDBⅠ 認 定 224.0 74.3 3 100 125 150 1600 900 330 230 1698 SE-252SA-ZDBⅠ 認 定 252.0 83.6 3 100 125 166 1800 900 330 230 1897 SE-336SA-ZDBⅠ 認 定 336.0 111.5 3 100 125 210 2400 900 330 230 2496 ■標準マンホール仕様（目地 : ステンレス、ふた : 鋼板製） ■価格 （円） 桝排 ふた 許容 用水 型　式 型　式 流入流量 鋼板製錆止め フ 枚数 1枚当り質量(kg/枚) 総質量（kg/セット） ステンレス製蓋付 溝 ［ L/min］ 塗装蓋付 タ・ SE-200SA-ZDBⅠ 4 9 36 SE-200SA-ZDBⅠ 200.0 1,625,000 2,287,000 SE-224SA-ZDBⅠ 4 10 40 SE-224SA-ZDBⅠ 224.0 1,790,000 2,468,000 SE-252SA-ZDBⅠ 5 9 45 SE-252SA-ZDBⅠ 252.0 1,991,000 2,826,000 SE-336SA-ZDBⅠ 6 10 60 SE-336SA-ZDBⅠ 336.0 2,429,000 3,421,000 記載されている価格には、運賃・消費税は含まれておりません。 注 意 　上記以外の寸法でもご要望に合わせ製作致します。 注 意 　排水方向はストレートのみとなります。 98 99 330(Ｈ) 900 160 200 500 200 100 Ｄ 200 130 330 (Ｈ)

SE式 ステンレス製浅型グリーストラップ SE-200SA-ZDBⅠ～ SE-336SA-ZDBⅠ ZDBⅢ型 SE-200SA-ZDBⅢ～ SE-336SA-ZDBⅢ 許容流入流量 200.0 〜 336.0（L/min） 許容流入流量 200.0 〜 336.0（L/min） ■シンダー内埋設型　■パイプ導入型　 ■マンホール分離タイプ ■本体H寸310mm 構 造 図 Ｌ Ｌ１ 608 シマ鋼板(SS400) 受枠(SUS304) 流入管(Ａ)内ネジソケット スライド板 (平行ネジ・SUS304) (SUS304) W.L 桝 受篭･パンチング 仕切板(SUS304) (SUS304) 排出管(Ｂ)内ネジソケット 本体 (平行ネジ・SUS304) 200 500 200 t3.0(SUS304) Ｌ 900(Ｗ) ■本体寸法 許容 阻集 型　式 流入流量 グリース量 槽 数 流入管 排出管 本体質量 寸法（mm） ［ L/min］ ［kg］ （A） （B） （kg） L W H D L1 W1 H1 SE-200SA-ZDBⅢ 認 定 200.0 66.4 3 100 125 103 1400 900 310 210 1508 608 40 SE-224SA-ZDBⅢ 認 定 224.0 74.3 3 100 125 107 1600 900 310 210 1708 608 40 SE-252SA-ZDBⅢ 認 定 252.0 83.6 3 100 125 117 1800 900 310 210 1930 628 50 SE-336SA-ZDBⅢ 認 定 336.0 111.5 3 100 125 149 2400 900 310 210 2530 628 50 ■標準マンホール仕様（受枠 : ステンレス、ふた : 鋼板製） ■価格 （円） ふた 許容 型　式 型　式 流入流量 鋼板製錆止め 桝排 枚数 1枚当り質量(kg/枚) 総質量（kg/セット） ［ L/min］ 塗装蓋付 ステンレス製蓋付 用水 フ溝 タ・ SE-200SA-ZDBⅢ 4 8 39 SE-200SA-ZDBⅢ 200.0 1,813,000 2,533,000 SE-224SA-ZDBⅢ 4 9 44 SE-224SA-ZDBⅢ 224.0 2,019,000 2,755,000 SE-252SA-ZDBⅢ 5 13 80 SE-252SA-ZDBⅢ 252.0 2,372,000 3,317,000 SE-336SA-ZDBⅢ 6 14 103 SE-336SA-ZDBⅢ 336.0 2,972,000 4,106,000 記載されている価格には、運賃・消費税は含まれておりません。 注 意 　上記以外の寸法でもご要望に合わせ製作致します。 注 意 　排水方向はストレートのみとなります。 98 99 310(Ｈ) Ｈ１ 900 140 200 500 200 100 Ｄ 200 110 310(Ｈ)

SK式 スガテソンリレンスト製ラ浅ッ型プ厨（房オ用イトルラ阻ッ集プ器桝） A18ES型ZNSK-50S-Y(F)～SK-160S-YA(F) 容量 8Ⅰ0ℓ〜型500ℓ　容量 18L ■シンダー内埋設型　■側溝導入型　■マンホール一体タイプ 構 造 図 ■仕様 型式 SK-18S-ZN-Ⅰ 本体実容量（L） 18.0 許容流入流量［L/min］ 13.5 阻集グリース量［kg］ 4.2 槽 数 2 本体質量（kg） 29 ■ふた 枚数 1 質量（枚/kg） 8 ■価格 （円） 鋼板製錆止め塗装蓋付 328,000 ステンレス製蓋付 378,000 記載されている価格には、運賃・消費税は含まれておりません。 注 意 　 は流入方向、 は排出管方向を示します。ご注文の際は流入・排出管方向をご指示ください。 注 意 　排出管は 80A 内ネジソケットとなります。 注 意 　上記以外の寸法でもご要望に合わせ製作致します。 SK式 ステンレス製浅型厨房用トラップ桝 桝 18S18SZ ⅢN Ⅲ型　容量 18L ■シンダー内埋設型　■側溝導入型　■マンホール分離タイプ 構 造 図 ■仕様 型式 SK-18S-ZN-Ⅲ 本体実容量（L） 18.0 許容流入流量［L/min］ 13.5 阻集グリース量［kg］ 4.2 槽 数 2 本体質量（kg） 19 ■ふた 桝排 枚数 1 用水 フ溝 質量（枚/kg） 8 タ・ 総質量 (kg/セット) 12 ■価格 （円） 鋼板製錆止め塗装蓋付 419,000 ステンレス製蓋付 469,000 記載されている価格には、運賃・消費税は含まれておりません。 注 意 　 は流入方向、 は排出管方向を示します。ご注文の際は流入・排出管方向をご指示ください。 注 意 　排出管は 80A 内ネジソケットとなります。 注 意 　上記以外の寸法でもご要望に合わせ製作致します。 100 101

SK式 ステンレス製浅型厨房用トラップ桝 18SZDN Ⅰ型　容量 18L ■シンダー内埋設型　■パイプ導入型　■マンホール一体タイプ 構 造 図 ■仕様 型式 SK-18S-ZDN-Ⅰ 本体実容量（L） 18.0 許容流入流量［L/min］ 13.5 阻集グリース量［kg］ 4.2 槽 数 2 本体質量（kg） 19 ■ふた 枚数 1 質量（枚/kg） 8 ■価格 （円） 鋼板製錆止め塗装蓋付 355,000 ステンレス製蓋付 405,000 記載されている価格には、運賃・消費税は含まれておりません。 注 意 　 は流入管方向、 は排出管方向を示します。ご注文の際は流入・排出管方向をご指示ください。 注 意 　流入管、流出管は内ネジソケットとなります。 注 意 　上記以外の寸法でもご要望に合わせ製作致します。 SK式 ステンレス製浅型厨房用トラップ桝 18SZDN Ⅲ型 桝 　容量 18L ■シンダー内埋設型　■パイプ導入型　■マンホール分離タイプ 構 造 図 45 450 45 100 80 イ ■仕様 型式 SK-18S-ZDN-Ⅲ 本体実容量（L） 18.0 ロ 許容流入流量［L/min］ 13.5 阻集グリース量［kg］ 4.2 槽 数 2 本体質量（kg） 19 ハ ■ふた 540 540 流入管内ネジソケット 枚数 1 桝排 (SUS304) ふた(SUS304) 目地(SUS304) 質量（枚/kg） 8 用水 フ溝 総質量 (kg/セット) 12 タ・ W.L ■価格 本体3.0t(SUS304) （円） 鋼板製錆止め塗装蓋付 446,000 受篭・パンチング 仕切板(SUS304) 排出管内ネジソケット (SUS304) (SUS304) ステンレス製蓋付 496,000 450 トラップ管(PVC) 450 記載されている価格には、運賃・消費税は含まれておりません。 注 意 　 は流入管方向、 は排出管方向を示します。ご注文の際は流入・排出管方向をご指示ください。 注 意 　流入管、流出管は内ネジソケットとなります。 注 意 　上記以外の寸法でもご要望に合わせ製作致します。 100 101 194 34 45 450 45 59 130 64

施工要領 地中埋設　パイプ導入型　補強型　 増し打ちコンクリート内埋設型　側溝導入型　一体タイプ FRP 製グリーストラップ RDS ／ ガソリントラップ GRDS ステンレス製（浅型）グリーストラップ　ZⅠ, ZBⅠ Z Ⅰ 型 施 工 例 部番 品名 材質 1 本体 SUS304 2 受篭 SUS304 3 仕切板 SUS304 14 3 4 9 7 8 15 5 10 4 側溝ガイド SUS304 5 側溝 ー 11 W.L 6 排出管 SUS304 7 トラップ管 PVC 8 目地 SUS304 9 ふた SS/SUS 10 増し打ちコンクリート ー 12 13 2 1 6 11 保護モルタル ー 12 防水層 ー 13 スラブコンクリート ー 14 側溝用グレーチング ー 15 床仕上げ ー 標準施工要領 1. 床仕上レベルと本体高さを考慮し、本体設置位置全体にベースモルタルを水平に敷設します。 　（ 本体底部に空洞を生じさせないように施工してください） 2. 芯出し後、流入・排出方向を確認して本体を据え付け、配管を接続します。 3. 増し打ちコンクリートを打設し、床を仕上げてください。 　 打設時は、本体に重しを載せる等して、「浮き上がりやズレの防止」を考慮してください。 施工要領 桝 増し打ちコンクリート内埋設型　側溝導入型　分離タイプ ステンレス製（浅型）グリーストラップ　Z Ⅲ , ZB Ⅲ Z Ⅲ 型 施 工 例 部番 品名 材質 1 本体 SUS304 14 4 3 9 7 8 15 5 10 2 受篭 SUS304 3 仕切板 SUS304 4 側溝ガイド SUS304 5 側溝 ー 11 6 排出管 SUS 7 トラップ管 PVC 8 受枠 SUS 9 ふた SS/SUS 10 増し打ちコンクリート ー 12 13 2 1 6 11 保護モルタル ー 12 防水層 ー 標準施工要領 桝排 13 スラブコンクリート ー 用水 フ溝 タ・ 14 側溝用グレーチング ー 1. 本体設置位置全体にベースモルタルを水平に敷設します。 15 床仕上げ ー 　（ 本体底部に空洞を生じさせないように施工してください） 2. 芯出し後、流入・排出方向を確認して本体を据え付け、配管を接続します。 3. 床仕上レベルに合わせて受枠を固定します。 　 かさ上げをする場合は増し打ちコンクリートを打設の際に、型枠やスリーブ枠を桟木等で補強してコンクリート圧で内側に撓まないよ 　 うにしてください。（内側に撓むと、部品が着脱出来なくなることがあります） 4. 受枠に蓋を乗せ、容易に出し入れが出来ることと、ガタツキが無いことを確認してください。 5. 増し打ちコンクリートを打設し、床を仕上げてください。打設時は、本体に重しを載せる等して、「浮き上がりやズレの防止」を考慮し　 　 てください。 16 17

施工要領 増し打ちコンクリート内埋設型　パイプ導入型　一体タイプ ステンレス製（浅型）グリーストラップ　ZDⅠ, ZDBⅠ Z D Ⅰ 型 施 工 要 領 部番 品名 材質 1 本体 SUS304 2 受篭 SUS304 3 6 3 仕切板 SUS304 4 8 7 13 9 4 流入管 SUS304 5 排出管 SUS304 6 トラップ管 PVC 10 W.L 7 目地 SUS304 8 ふた SS/SUS 9 増し打ちコンクリート ー 10 保護モルタル ー 11 防水層 ー 11 12 12 スラブコンクリート ー 2 1 5 13 床仕上げ ー 標準施工要領 1. 床仕上レベルと本体高さを考慮し、本体設置位置全体にベースモルタルを水平に敷設します。（本体底部に空洞を生じさせないように　 　 施工してください） 2. 芯出し後、流入・排出方向を確認して本体を据え付け、配管を接続します。 3. 増し打ちコンクリートを打設し、床を仕上げてください。 　 打設時は、本体に重しを載せる等して、「浮き上がりやズレの防止」を考慮してください。 施工要領 桝 増し打ちコンクリート内埋設型　パイプ導入型　分離タイプ ステンレス製（浅型）グリーストラップ　ZD Ⅲ , ZDB Ⅲ Z D Ⅲ 型 施 工 要 領 部番 品名 材質 1 本体 SUS304 4 3 8 6 7 13 9 2 受篭 SUS304 3 仕切板 SUS304 4 流入管 SUS304 5 排出管 SUS304 10 W.L 6 トラップ管 PVC 7 受枠 SUS304 8 ふた SS/SUS 9 増し打ちコンクリート ー 10 保護モルタル ー 11 12 2 1 5 11 防水層 ー 桝排 用水 12 スラブコンクリート ー フ溝 タ・ 13 床仕上げ ー 標準施工要領 1. 本体設置位置全体にベースモルタルを水平に敷設します。（本体底部に空洞を生じさせないように施工してください） 2. 芯出し後、流入・排出方向を確認して本体を据え付け、配管を接続します。 3. 床仕上レベルに合わせて受枠を固定します。かさ上げをする場合は増し打ちコンクリートを打設の際に、型枠やスリーブ枠を桟木等で 　 補強してコンクリート圧で内側に撓まないようにしてください。（内側に撓むと、部品が着脱出来なくなることがあります） 4. 受枠に蓋を乗せ、容易に出し入れが出来ることと、ガタツキが無いことを確認してください。 5. 増し打ちコンクリートを打設し、床を仕上げてください。打設時は、本体に重しを載せる等して、「浮き上がりやズレの防止」を考慮し　 　 てください。 18 19
