『グリトラ君・グリトラ君Jr.』は、キャスター付シンク下床置き型で、 維持管理が容易なSE式ステンレス製グリーストラップです。
『グリトラ君・グリトラ君Jr.』は、キャスター付シンク下床置き型で、
維持管理が容易なSE式ステンレス製グリーストラップです。
床スラブの取付け用開口工事や、増し打ちコンクリート打設が不要で、
工事費の軽減と工期短縮につながります。
新築及び改修工事にかかわらず、自由度のある厨房設計が可能です。
【特長】
■キャスター付で、シンク下から簡単に引き出せる
■工事費軽減・工期短縮
■自由度のある厨房設計が可能
■日本阻集器工業会認定品(認定番号：08015)
■特許第4875438号
このカタログについて
| ドキュメント名 | 下田エコテック シンク下床置き型 グリーストラップ グリトラ君 製品カタログ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 4.4Mb |
| 取り扱い企業 | 下田エコテック株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

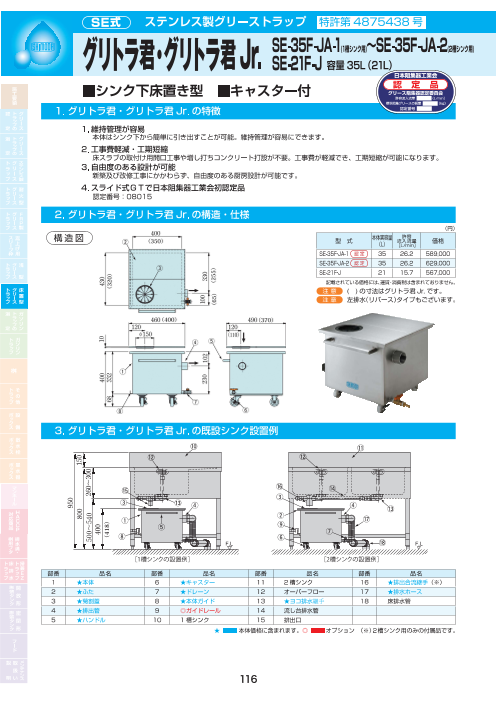

Page1
SE式 ステンレス製グリーストラップ 特許第 4875438 号
グリトラ君・グリトラ君 Jr. SE-35F-JA-1(1槽シンク用)～SE-35F-JA-2(2槽シンク用)
SE-21F-J 容量 35L（21L）
■シンク下床置き型 ■キャスター付
1. グリトラ君・グリトラ君 Jr. の特徴
1. 維持管理が容易
本体はシンク下から簡単に引き出すことが可能。維持管理が容易にできます。
2. 工事費軽減・工期短縮
床スラブの取付け用開口工事や増し打ちコンクリート打設が不要。工事費が軽減でき、工期短縮が可能になります。
3. 自由度のある設計が可能
新築及び改修工事にかかわらず、自由度のある厨房設計が可能です。
4. スライド式ＧＴで日本阻集器工業会初認定品
認定番号：08015
2. グリトラ君・グリトラ君 Jr. の構造・仕様
（円）
構 造 図 （350） 型 式 本体実容量 許容
（L） 流入流量 価格
［ L/min］
SE-35F-JA-1 認 定 35 26.2 550,000
SE-35F-JA-2 認 定 35 26.2 588,000
SE-21F-J 21 15.7 530,000
記載されている価格には、運賃・消費税は含まれておりません。
注 意 ( ) の寸法はグリトラ君 Jr. です。
注 意 左排水（リバース）タイプもございます。
（400） （370）
（110）
桝
3. グリトラ君・グリトラ君 Jr. の既設シンク設置例
桝排
用水
フ溝
タ・
部番 品名 部番 品名 部番 品名 部番 品名
1 ★本体 6 ★キャスター 11 2 槽シンク 16 ★排出合流継手（※）
2 ★ふた 7 ★ドレーン 12 オーバーフロー 17 ★排水ホース
3 ★菊割蓋 8 ★本体ガイド 13 ★ヨコ排水継手 18 床排水管
4 ★排出管 9 ◎ガイドレール 14 流し台排水管
5 ★ハンドル 10 1 槽シンク 15 排出口
★ ■■■ 本体価格に含まれます。◎ ■■■ オプション （※）２槽シンク用のみの付属品です。
112 113
（418） （320）
（65） （255）
Page2
SE-35F-JA-1(1槽シンク用)～SE-35F-JA-2(2槽シンク用)
SE-21F-J 容量 35L（21L）
4. 施工要領
グリトラ君部品一覧
■1槽シンク用 付属部品
品番 品名 材質 数量
1 φ 180 アダプター SUS304 1
2 排水目皿 SUS304 1
3 ヨコ排水継手 PVC 1
5 排水バルブエルボ PVC 1
6 排水エルボ PVC 1
7 ホースアダプター PVC 2
8 蛇腹ホース (1m) PVC 1
■2槽シンク用 付属部品
品番 品名 材質 数量
1 Φ 180 アダプター SUS304 2
2 排水目皿 SUS304 2
3 ヨコ排水継手 PVC 2
4 排水合流継手 PVC 1
5 排水バルブエルボ PVC 1
6 排水エルボ PVC 1
7 ホースアダプター PVC 2
8 蛇腹ホース (1m) PVC 1 桝
①本体・排水ホースの配管接続 排水ホースは本体が全面引き出しできる長さになるよう調節してくだ
さい。長すぎてたわみ・ねじれがありますと排水ホース内に排水溜り
ができ、本体内の貯流水およびグリースなどが上蓋から溢れる恐れが
ありますので、特に注意をしてください。
ふた
蛇腹ホース
桝排
用水
フ溝
タ・
本体 ホースアダプター
排水バルブエルボ
排出管
ドレーン
112 113
Page3
②ヨコ排水継手の取付け 排水トラップを取り外した後、流し台の排水トラップ孔にオーバーフロー及びグ
リトラ君の流入口（菊割蓋）の位置に注意しながら接続口の向きを決め、しっかり
と流し台に固定してください。
小型排水トラップが接続されている場合
（φ115）
小型排水トラップを取外し、
ヨコ排水継手を取付けてください。
大型排水トラップが接続されている場合
（φ180）
大型排水トラップを取外し、
アダプターとヨコ排水継手を取付け
てください。
桝
③流し台排水管の接続 排出口が菊割蓋の中心となり、菊割蓋とすきまが 10mm ～ 20mm となるよう
下図を参照しながら排水管を接続してください。流し台が 2 槽式の場合は、必ず
排出口に排水合流継手をご使用ください。
オーバーフロー管
オーバーフロー管
★ヨコ排水継手 パイプ(25A) ★ヨコ排水継手
パイプ(2 5A )
排出口 排水専用継手(25A)
★菊割蓋
排水合流継手
(本体流入口)
[1槽シンクに接続の場合] ★菊割蓋(本体流入口) ★ヨコ排水継手
桝排
用水
フ [2槽シンクに接続の場合]
溝
タ・
★ 本体価格に含まれます。 ◎ 2槽シンク用のみ本体価格に含まれます。
（※）オーバーフロー管、排水専用継手（25A）、パイプ（25A）は別途ご用意ください。
■接続イメージ（２槽シンク）
114 115
10 ～20
10 ～20
◎
