下田エコテック　ステンレス製グリーストラップ　地中埋設型　製品カタログ

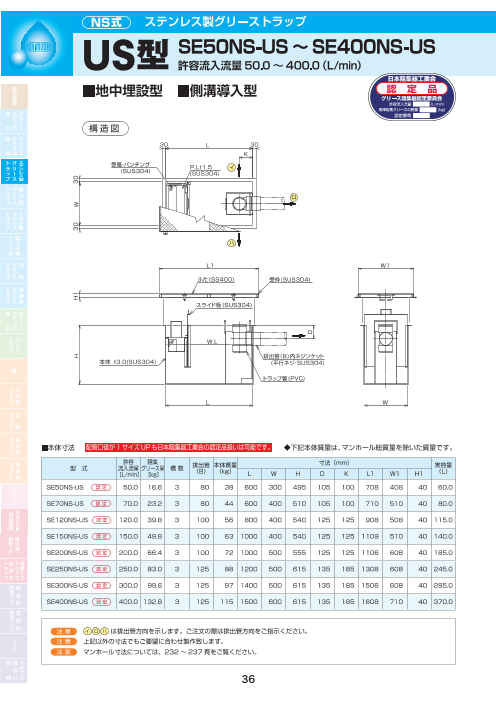

NS式 ステンレス製グリーストラップ US型 SE50NS-US ～ SE400NS-US 許容流入流量 50.0 〜 400.0（L/min） ■地中埋設型　■側溝導入型 構 造 図 30 Ｌ 30 Ｋ 受篭・パンチング P.Lt1.5 (SUS304) イ (SUS304) ロ ハ Ｌ１ Ｗ１ ふた(SS400) 受枠(SUS304) スライド板(SUS304) W.L 排出管（Ｂ）内ネジソケット 本体 t3.0(SUS304) (平行ネジ・SUS304) 桝 トラップ管(PVC) Ｌ Ｗ ■本体寸法 配管口径が 1 サイズ UP も日本阻集器工業会の認定品扱いは可能です。 ◆下記本体質量は、マンホール総質量を除いた質量です。 許容 阻集 型　式 流入流量 グリース量 槽 数 排出管 本体質量 寸法（mm） 実容量 ［ L/min］ ［ kg］ （B） （kg） L W H D K L1 W1 H1 （L） SE50NS-US 認 定 50.0 16.6 3 80 38 600 300 495 105 100 708 408 40 60.0 SE70NS-US 認 定 70.0 23.2 3 80 44 600 400 510 105 100 710 510 40 80.0 SE120NS-US 認 定 120.0 39.8 3 100 56 800 400 540 125 125 908 508 40 115.0 SE150NS-US 認 定 150.0 49.8 3 100 63 1000 400 540 125 125 1109 510 40 140.0 桝排 用水 SE200NS-US 認 定 200.0 66.4 3 100 72 1000 500 555 125 125 1106 608 40 185.0 フ溝 タ・ SE250NS-US 認 定 250.0 83.0 3 125 88 1200 500 615 135 185 1308 608 40 245.0 SE300NS-US 認 定 300.0 99.6 3 125 97 1400 500 615 135 185 1506 608 40 285.0 SE400NS-US 認 定 400.0 132.8 3 125 115 1500 600 615 135 185 1608 710 40 370.0 注 意 　 は排出管方向を示します。ご注文の際は排出管方向をご指示ください。 注 意 　上記以外の寸法でもご要望に合わせ製作致します。 注 意 　SE120NS および SE200NS の流入方向 は日本阻集器工業会認定外となります。 注 意 　マンホール寸法については、224 ～ 229 頁をご覧ください。 36 37 Ｈ Ｈ１ 30 Ｗ 30 Ｄ

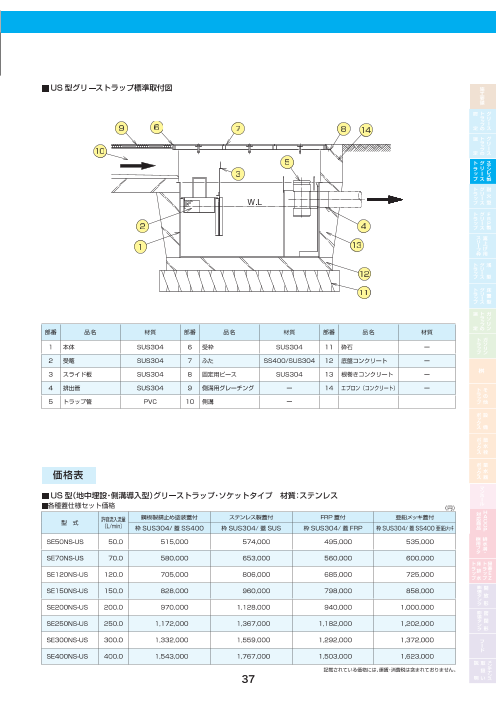

SE50NS-US ～ SE400NS-US 許容流入流量 50.0 〜 400.0（L/min） ■ US 型グリーストラップ標準取付図 9 6 7 8 14 110 5 3 W.L 2 4 1 13 12 111 部番 品名 材質 部番 品名 材質 部番 品名 材質 1 本体 SUS304 6 受枠 SUS304 11 砕石 ー 2 受篭 SUS304 7 ふた　　　　　　　 SS400/SUS304 12 底盤コンクリート ー 3 スライド板 SUS304 8 固定用ピース SUS304 13 根巻きコンクリート ー 桝 4 排出管 SUS304 9 側溝用グレーチング ー 14 エプロン（コンクリート） ー 5 トラップ管 PVC 10 側溝 ー 価格表 ■ US 型（地中埋設・側溝導入型）グリーストラップ・ソケットタイプ　材質：ステンレス ■各種蓋仕様セット価格 （円） 型　式 許容流入流量 鋼板製錆止め塗装蓋付 ステンレス製蓋付 FRP 蓋付 亜鉛メッキ蓋付 （L/min） 枠 SUS304/ 蓋 SS400 枠 SUS304/ 蓋 SUS 枠 SUS304/ 蓋 FRP 枠 SUS304/ 蓋 SS400 亜鉛ﾒｯｷ SE50NS-US 50.0 486,000 540,000 466,000 506,000 桝排 用水 フ溝 タ・ SE70NS-US 70.0 547,000 615,000 527,000 567,000 SE120NS-US 120.0 665,000 761,000 645,000 685,000 SE150NS-US 150.0 781,000 908,000 751,000 811,000 SE200NS-US 200.0 915,000 1,068,000 885,000 945,000 SE250NS-US 250.0 1,106,000 1,296,000 1,116,000 1,136,000 SE300NS-US 300.0 1,257,000 1,479,000 1,217,000 1,297,000 SE400NS-US 400.0 1,456,000 1,675,000 1,416,000 1,536,000 記載されている価格には、運賃・消費税は含まれておりません。 36 37

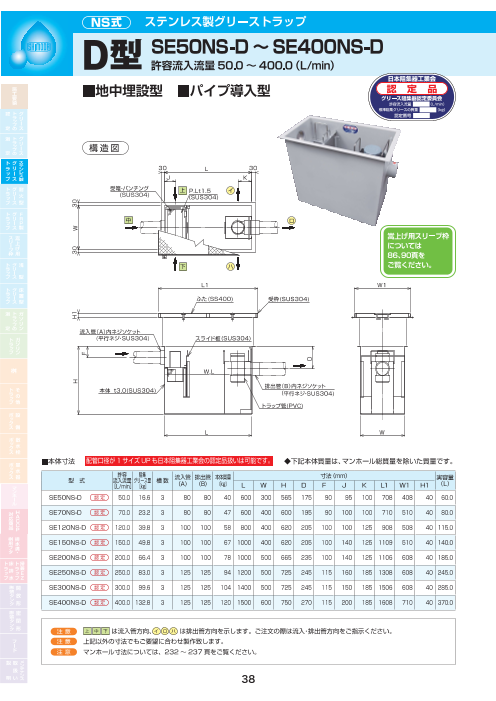

NS式 ステンレス製グリーストラップ D型 SE50NS-D ～ SE400NS-D 許容流入流量 50.0 〜 400.0（L/min） ■地中埋設型　■パイプ導入型 構 造 図 30 Ｌ 30 Ｊ Ｋ 受篭・パンチング 上 P.Lt1.5 イ (SUS304) (SUS304) 中 ロ 嵩上げ用スリーブ枠 については 84、88頁を 下 ハ ご覧ください。 Ｌ１ Ｗ１ ふた(SS400) 受枠(SUS304) 流入管（Ａ）内ネジソケット (平行ネジ・SUS304) スライド板(SUS304) 桝 W.L 排出管（Ｂ）内ネジソケット 本体 t3.0(SUS304) (平行ネジ・SUS304) トラップ管(PVC) Ｌ Ｗ ■本体寸法 配管口径が 1 サイズ UP も日本阻集器工業会の認定品扱いは可能です。 ◆下記本体質量は、マンホール総質量を除いた質量です。 許容 阻集 型　式 流入流量 グリース量 槽 数 流入管 排出管 本体質量 寸法（mm） 実容量 ［ L/min］ ［ kg］ （A） （B） （kg） L W H D F J K L1 W1 H1 （L） SE50NS-D 認 定 50.0 16.6 3 80 80 40 600 300 565 175 90 95 100 708 408 40 60.0 SE70NS-D 認 定 70.0 23.2 3 80 80 47 600 400 600 195 90 100 100 710 510 40 80.0 SE120NS-D 認 定 120.0 39.8 3 100 100 58 800 400 620 205 100 100 125 908 508 40 115.0 SE150NS-D 認 定 150.0 49.8 3 100 100 67 1000 400 620 205 100 140 125 1109 510 40 140.0 桝排 用水 フ溝 SE200NS-D 認 定 200.0 66.4 3 100 100 78 1000 500 665 235 100 140 125 1106 608 40 185.0 タ・ SE250NS-D 認 定 250.0 83.0 3 125 125 94 1200 500 725 245 115 160 185 1308 608 40 245.0 SE300NS-D 認 定 300.0 99.6 3 125 125 104 1400 500 725 245 115 150 185 1506 608 40 285.0 SE400NS-D 認 定 400.0 132.8 3 125 125 120 1500 600 750 270 115 200 185 1608 710 40 370.0 注 意 　 は排出管方向を示します。ご注文の際は排出管方向をご指示ください。 注 意 　上記以外の寸法でもご要望に合わせ製作致します。 注 意 　SE120NS および SE200NS の流入方向 は日本阻集器工業会認定外となります。 注 意 　マンホール寸法については、224 ～ 229 頁をご覧ください。 38 39 Ｈ Ｈ１ 30 Ｗ 30 Ｆ Ｄ

SE50NS-D ～ SE400NS-D 許容流入流量 50.0 〜 400.0（L/min） 価格表 ■Ｄ型（地中埋設・パイプ導入型）グリーストラップ　材質：ステンレス ■各種蓋仕様セット価格 （円） ス製蓋付 FRP 蓋付 亜鉛メッキ蓋付 型　式 許容流入流量 鋼板製錆止め塗装蓋付 ステンレ （L/min） 枠 SUS304/ 蓋 SS400 枠 SUS304/ 蓋 SUS 枠 SUS304/ 蓋 FRP 枠 SUS304/ 蓋 SS400 亜鉛ﾒｯｷ SE50NS-D 50.0 543,000 597,000 523,000 563,000 SE70NS-D 70.0 625,000 693,000 605,000 645,000 SE120NS-D 120.0 743,000 839,000 723,000 763,000 SE150NS-D 150.0 857,000 994,000 827,000 887,000 SE200NS-D 200.0 1,032,000 1,185,000 1,002,000 1,062,000 SE250NS-D 250.0 1,305,000 1,490,000 1,315,000 1,335,000 SE300NS-D 300.0 1,436,000 1,668,000 1,396,000 1,476,000 SE400NS-D 400.0 1,632,000 1,876,000 1,592,000 1,712,000 ■耐荷重蓋仕様セット価格（マンホール枠：ステンレス / 蓋：SS400） （円） 型　式 許容流入流量 （L/min） T-2 T-6 T-14 T-20 SE50NS-D 50.0 573,000 591,000 625,000 649,000 SE70NS-D 70.0 655,000 668,000 735,000 801,000 SE120NS-D 120.0 793,000 827,000 869,000 920,000 SE150NS-D 150.0 897,000 907,000 1,007,000 1,082,000 SE200NS-D 200.0 1,072,000 1,103,000 1,254,000 1,278,000 SE250NS-D 250.0 1,385,000 1,391,000 1,515,000 1,590,000 SE300NS-D 300.0 1,506,000 1,538,000 1,695,000 1,795,000 SE400NS-D 400.0 1,862,000 1,902,000 1,927,000 2,159,000 桝 ■耐荷重蓋仕様セット価格（マンホール枠：ステンレス / 蓋：溶融亜鉛メッキ） （円） 型　式 許容流入流量 （L/min） T-2 T-6 T-14 T-20 SE50NS-D 50.0 593,000 607,000 641,000 665,000 SE70NS-D 70.0 675,000 684,000 767,000 835,000 SE120NS-D 120.0 813,000 845,000 885,000 970,000 SE150NS-D 150.0 927,000 958,000 1,034,000 1,133,000 SE200NS-D 200.0 1,102,000 1,127,000 1,278,000 1,329,000 SE250NS-D 250.0 1,445,000 1,505,000 1,590,000 1,665,000 SE300NS-D 300.0 1,586,000 1,670,000 1,763,000 1,863,000 SE400NS-D 400.0 1,902,000 1,954,000 1,995,000 2,259,000 ■耐荷重蓋仕様セット価格（マンホール枠：ステンレス / 蓋：ステンレス） （円） 型　式 許容流入流量 （L/min） T-2 T-6 T-14 T-20 桝排 用水 フ溝 タ・ SE50NS-D 50.0 655,000 741,000 769,000 784,000 SE70NS-D 70.0 793,000 878,000 997,000 1,045,000 SE120NS-D 120.0 979,000 1,105,000 1,279,000 1,346,000 SE150NS-D 150.0 1,137,000 1,276,000 1,451,000 1,520,000 SE200NS-D 200.0 1,348,000 1,637,000 1,863,000 1,932,000 SE250NS-D 250.0 1,701,000 2,073,000 2,365,000 2,392,000 SE300NS-D 300.0 1,888,000 2,276,000 2,577,000 2,685,000 SE400NS-D 400.0 2,192,000 2,564,000 2,905,000 3,077,000 記載されている価格には、運賃・消費税は含まれておりません。 38 39

SE式 ステンレス製大型グリーストラップ JIAUT型 JIA-U-800T-SE ～ JIA-U-1000T-SE 許容流入流量 600.0 〜750.0（L/min） ■地中埋設型　■側溝導入型 構 造 図 125 Ｌ 125 Ｋ 足場(オプション) イ ロ ハ Ｌ１ Ｗ１ ふ　た(SS400) 受　枠(SUS304) スライド板(SUS304) 吊りフック 防水止フック(SUS304) 桝 本体 t3.0 W.L (SUS304) 排出管 内ネジソケット 受篭・パンチング (SUS304) (SUS304) トラップ管（PVC） Ｌ ～ Ｗ ■本体寸法 ◆下記本体質量は、マンホール総質量を除いた質量です。 阻 型　式 本体実容量 許容 集 （L） 流入流量 グリース量 槽 数 排出管口径 本体質量 寸法（mm） ［ L/min］ ［kg］ （B） （kg） L W H D K JIA-U- 800T-SE 800 600 199.2 4 150 261 1750 875 750 152 155 JIA-U-1000T-SE 1000 750 249.0 4 200 321 1900 950 900 253 180 桝排 ■標準マンホール仕様（受枠：SUS304　ふた：鋼板製） 用水 フ溝 受枠寸法（mm） ふた タ・ 型　式 L1 W1 H1 枚数 1枚当り質量（kg/枚） 総質量（kg/セット） JIA-U- 800T-SE 1877 1005 50 5 19 114 JIA-U-1000T-SE 2027 1080 50 5 22 128 注 意 　 は排出管方向を示します。ご注文の際は排出管方向をご指示ください。 注 意 　口径 200A は、パイプフランジとなります。 注 意 　大型グリーストラップは、本体価格以外に搬送車両運賃を別途ご負担いただきます。 注 意 　上記以外の寸法でもご要望に合わせ製作致します。 注 意 　マンホール寸法については、224 ～ 229 頁をご覧ください。 40 41 Ｈ Ｈ１ 125 Ｗ 125 Ｄ

JIA-U-800T-SE ～ JIA-U-1000T-SE 許容流入流量 600.0 〜750.0（L/min） ■ JIAUT 型グリーストラップ標準取付図 10 7 8 9 16 11 3 6 W.L 4 2 5 1 15 14 13 12 部番 品名 材質 部番 品名 材質 部番 品名 材質 1 　本体 SUS304 7 　マンホール枠 SUS304 13 　底盤コンクリート ー 2 　受篭 SUS304 8 　マンホール蓋 SS400 14 　モルタル埋め戻し ー 3 　スライド板 SUS304 9 　固定用ピース SUS304 15 　コンクリート擁壁 ー 4 　仕切板 SUS304 10 　側溝用グレーチング ー 16 　エプロン（コンクリート） ー 5 　排出管 SUS304 11 　側溝 ー 6 　トラップ管 PVC 12 　砕石 ー attention 大型グリーストラップを設置される際は上図のように沈下・土圧対策をお願いします。 桝 価格表 ■ JIA-U-T型（地中埋設・側溝導入型）大型グリーストラップ　材質：ステンレス ■各種蓋仕様セット価格 （円） 止め塗装蓋付 ステンレス製蓋付 亜鉛メッキ蓋付 型　式 本体実容量 鋼板製錆 （L） 枠SUS304/蓋SS400 枠SUS304/蓋SUS304 枠SUS304/蓋SS400亜鉛メッキ JIA-U- 800T-SE 800 2,326,000 2,966,000 2,411,000 JIA-U-1000T-SE 1,000 2,793,000 3,648,000 2,838,000 ■耐荷重蓋仕様セット価格（マンホール枠：ステンレス/蓋：SS400） （円） 型　式 本体実容量 （L） T-2 T-6 T-14 T-20 JIA-U- 800T-SE 800 2,511,000 2,706,000 2,952,000 3,027,000 桝排 JIA-U-1000T-SE 1,000 3,025,000 3,215,000 3,417,000 3,687,000 用水 フ溝 タ・ ■耐荷重蓋仕様セット価格（マンホール枠：ステンレス / 蓋：溶融亜鉛メッキ） （円） 型　式 本体実容量 （L） T-2 T-6 T-14 T-20 JIA-U- 800T-SE 800 2,591,000 2,861,000 3,182,000 3,297,000 JIA-U-1000T-SE 1,000 3,140,000 3,370,000 3,647,000 3,992,000 ■耐荷重蓋仕様セット価格（マンホール枠：ステンレス/蓋：ステンレス） （円） 型　式 本体実容量 （L） T-2 T-6 T-14 T-20 JIA-U- 800T-SE 800 3,561,000 4,461,000 5,277,000 5,627,000 JIA-U-1000T-SE 1,000 4,415,000 6,195,000 7,142,000 7,692,000 記載されている価格には、運賃・消費税は含まれておりません。 40 41

SE式 ステンレス製大型グリーストラップ JIAIT型 JIA-I-800T-SE ～ JIA-I-1000T-SE 許容流入流量 600.0 〜750.0（L/min） ■地中埋設型　■パイプ導入型 構 造 図 50 Ｌ 50 Ｊ Ｋ 上 足場(オプション) イ 中 ロ 下 ハ Ｌ１ Ｗ１ 流入管 内ネジソケット ふ　た(SS400) 受　枠(SUS304) (SUS304) スライド板(SUS304) 吊りフック 本体 3.0t W.L 桝 (SUS304) 排出管 内ネジソケット 受篭・パンチング (SUS304) (SUS304) トラップ管（PVC） Ｌ ～ Ｗ ■本体寸法 ◆下記本体質量は、マンホール総質量を除いた質量です。 許容 阻集 型　式 本体実容量 （L） 流入流量 グリース量 槽 数 流入管 排出管 本体質量 寸法（mm） ［ L/min］ ［kg］ （A） （B） （kg） L W H D F J K JIA-I- 800T-SE 認 定 800 600 199.2 4 150 150 248 1750 875 900 302 120 155 155 JIA-I-1000T-SE 認 定 1000 750 249.0 4 150 200 323 1900 950 1115 468 120 165 180 桝排 ■標準マンホール仕様（受枠：SUS304　ふた：鋼板製） 用水 フ溝 受枠寸法（mm） ふた タ・ 型　式 L1 W1 H1 枚数 1枚当り質量（kg/枚） 総質量（kg/セット） JIA-I- 800T-SE 認 定 1877 1005 50 5 19 114 JIA-I-1000T-SE 認 定 2027 1080 50 5 22 128 注 意 　 は流入管方向、 は排出管方向を示します。ご注文の際は流入・排出管方向をご指示ください。 注 意 　口径 200A 以上は、パイプフランジとなります。 注 意 　大型グリーストラップは、本体価格以外に搬送車両運賃を別途ご負担いただきます。 注 意 　上記以外の寸法でもご要望に合わせ製作致します。 注 意 　マンホール寸法については、224 ～ 229 頁をご覧ください。 42 43 Ｈ Ｈ１ 50 Ｗ 50 Ｆ Ｄ

JIA-I-800T-SE ～ JIA-I-1000T-SE 許容流入流量 600.0 〜750.0（L/min） ■ JIAIT 型グリーストラップ標準取付図 8 9 10 15 3 5 W.L 1 4 6 2 7 13 14 11 12 部番 品名 材質 部番 品名 材質 部番 品名 材質 1 　本体 SUS304 6 　排出管 SUS304 11 　底盤コンクリート ー 2 　受篭 SUS304 7 　トラップ管 PVC 12 　砕石 ー 3 　スライド板 SUS304 8 　マンホール枠 SUS304 13 　モルタル埋め戻し ー 4 　仕切板 SUS304 9 　マンホール蓋 SS400 14 　コンクリート擁壁 ー 5 　流入管 SUS304 10 　固定用ピース SUS304 15 　エプロン（コンクリート） ー attention 大型グリーストラップを設置される際は上図のように沈下・土圧対策をお願いします。 桝 価格表 ■ JIA-I-T型（地中埋設・パイプ導入型）大型グリーストラップ　材質：ステンレス ■各種蓋仕様セット価格 （円） 錆止め塗装蓋付 ステンレス製蓋付 亜鉛メッキ蓋付 型　式 本体実容量 鋼板製 （L） 枠SUS304/蓋SS400 枠SUS304/蓋SUS304 枠SUS304/蓋SS400亜鉛メッキ JIA-I- 800T-SE 800 2,486,000 3,166,000 2,571,000 JIA-I-1000T-SE 1,000 3,062,000 3,847,000 3,107,000 ■耐荷重蓋仕様セット価格（マンホール枠：ステンレス / 蓋：SS400） （円） 型　式 本体実容量 （L） T-2 T-6 T-14 T-20 JIA-I- 800T-SE 800 2,671,000 2,866,000 3,112,000 3,187,000 桝排 JIA-I-1000T-SE 1,000 3,294,000 3,484,000 3,686,000 3,956,000 用水 フ溝 タ・ ■耐荷重蓋仕様セット価格（マンホール枠：ステンレス / 蓋：溶融亜鉛メッキ） （円） 型　式 本体実容量 （L） T-2 T-6 T-14 T-20 JIA-I- 800T-SE 800 2,751,000 3,021,000 3,342,000 3,457,000 JIA-I-1000T-SE 1,000 3,409,000 3,639,000 3,916,000 4,261,000 ■耐荷重蓋仕様セット価格（マンホール枠：ステンレス / 蓋：ステンレス） （円） 型　式 本体実容量 （L） T-2 T-6 T-14 T-20 JIA-I- 800T-SE 800 3,721,000 4,621,000 5,337,000 5,837,000 JIA-I-1000T-SE 1,000 4,614,000 6,414,000 7,361,000 7,861,000 記載されている価格には、運賃・消費税は含まれておりません。 42 43

SK式 ステンレス製大型グリーストラップ OP型 OP-1500T-SK～ OP-3000T-SK 許容流入流量 750.0（L/min） ■地中埋設型　■パイプ導入型 構 造 図 50 Ｌ 50 Ｊ Ｋ 上 足場(オプション) イ 中 ロ 下 ハ Ｌ１ Ｗ１ 流入フランジ 200A×JIS5K (SUS304) ふ　た(SS400) 受　枠(SUS304) 吊りフック スライド板(SUS304) 125 125 W.L 桝 受篭・パンチング (SUS304) 排出フランジ 200A×JIS5K (SUS304) 本体 3.0t(SUS304) Ｌ ～ Ｗ ■本体寸法 ◆下記本体質量は、マンホール総質量を除いた質量です。 阻集 寸法（mm） 型　式 本体実容量 許容 流入流量 （L） グリース量 槽 数 口径 本体質量 ［ L/min］ ［kg］ （A） （kg） L W H D F J K OP-1500T-SK 1500 750 354.4 4 200 421 2000 1000 1285 435 185 180 180 OP-2000T-SK 2000 750 472.5 4 200 482 2200 1100 1385 435 185 180 180 OP-3000T-SK 3000 750 708.7 4 200 581 2500 1250 1485 435 185 225 225 桝排 用水 フ溝 ■標準マンホール仕様（受枠：SUS304　ふた：鋼板製） タ・ 受枠寸法（mm） ふた 型　式 L1 W1 H1 枚数 1枚当り質量（kg/枚） 総質量（kg/セット） OP-1500T-SK 2110 1110 40 7 16 124 OP-2000T-SK 2329 1230 50 7 22 174 OP-3000T-SK 2628 1380 50 8 24 217 注 意 　 は流入管方向、 は排出管方向を示します。ご注文の際は流入・排出管方向をご指示ください。 注 意 　大型グリーストラップは、本体価格以外に搬送車両運賃を別途ご負担いただきます。 注 意 　マンホール寸法については、224 ～ 229 頁をご覧ください。 注 意 　上記以外の寸法でもご要望に合わせ製作致します。 44 45 Ｈ Ｈ１ 50 Ｗ 50 Ｆ Ｄ

OP-1500T-SK～ OP-3000T-SK 許容流入流量 750.0（L/min） ■ OP 型（地中埋設・パイプ導入用）グリーストラップ標準取付図 8 9 10 15 7 3 5 W.L 6 2 4 1 14 13 11 12 部番 品名 材質 部番 品名 材質 部番 品名 材質 1 　本体 SUS304 6 　排出管 SUS304 11 　底盤コンクリート ー 2 　受篭 SUS304 7 　トラップ管 PVC 12 　砕石 ー 3 　スライド板 SUS304 8 　受枠 SUS304 13 　モルタル埋め戻し ー 4 　仕切板 SUS304 9 　ふた SS400 14 　コンクリート擁壁 ー 5 　流入管 SUS304 10 　固定用ピース SUS304 15 　エプロン（コンクリート） ー attention 大型グリーストラップを設置される際は上図のように沈下・土圧対策をお願いします。 桝 価格表 ■ OP 型（地中埋設・パイプ導入型）グリーストラップ　材質：SUS ■各種蓋仕様セット価格 （円） 装蓋付 ステンレス製蓋付 亜鉛メッキ蓋付 型　式 本体実容量 鋼板製錆止め塗 （L） 枠SUS304/蓋SS400 枠SUS304/蓋SUS304 枠SUS304/蓋SS400亜鉛メッキ OP-1500T-SK 1500 3,788,000 5,125,000 3,900,000 OP-2000T-SK 2000 4,835,000 6,491,000 4,947,000 OP-3000T-SK 3000 5,732,000 7,796,000 5,932,000 ■耐荷重蓋仕様セット価格（マンホール枠：ステンレス / 蓋：SS400） （円） 型　式 本体実容量 （L） T-2 T-6 T-14 T-20 OP-1500T-SK 1500 3,846,000 4,076,000 4,245,000 4,550,000 OP-2000T-SK 2000 4,946,000 5,069,000 5,386,000 5,691,000 OP-3000T-SK 3000 5,790,000 5,806,000 6,193,000 6,793,000 桝排 用水 ■耐荷重蓋仕様セット価格（マンホール枠：ステンレス / 蓋：溶融亜鉛メッキ） （円） フ溝 タ・ 型　式 本体実容量 （L） T-2 T-6 T-14 T-20 OP-1500T-SK 1500 3,961,000 4,226,000 4,515,000 4,900,000 OP-2000T-SK 2000 5,101,000 5,264,000 5,771,000 6,151,000 OP-3000T-SK 3000 6,024,000 6,040,000 6,655,000 7,393,000 ■耐荷重蓋仕様セット価格（マンホール枠：ステンレス / 蓋：ステンレス） （円） 型　式 本体実容量 （L） T-2 T-6 T-14 T-20 OP-1500T-SK 1500 5,976,000 7,526,000 10,080,000 11,280,000 OP-2000T-SK 2000 7,036,000 8,294,000 10,851,000 12,751,000 OP-3000T-SK 3000 8,468,000 10,684,000 12,559,000 15,859,000 記載されている価格には、運賃・消費税は含まれておりません。 44 45

施工要領 地中埋設　側溝導入型・パイプ導入型 グリーストラップ　US, D, JIA-U, JIA-I ／ ガソリントラップ GNUS, GND, OPIG U S 型 施 工 例 部番 品名 材質 9 6 7 8 14 1 本体 SUS304 2 受籠 SUS304 10 5 3 スライド板 SUS304 3 4 排出菅 SUS304 5 トラップ管 PVC W.L 6 受枠 SUS304 7 ふた SS400/SUS304 2 4 8 固定用ピース SUS304 1 13 9 側溝用グレーチング ー 10 側溝 ー 12 11 砕石 ー 11 12 底盤コンクリート ー 13 根巻きコンクリート ー 14 エプロン（コンクリート） ー D 型 施 工 例 部番 品名 材質 1 本体 SUS304 7 8 9 13 2 受籠 SUS304 3 スライド板 SUS304 4 流入管 SUS304 3 5 排出菅 SUS304 W.L 6 トラップ管 PVC 4 7 受枠 SUS304 5 1 8 ふた SS400/SUS304 2 6 9 固定用ピース SUS304 桝 10 底盤コンクリート ー 12 10 11 砕石 ー 11 12 根巻きコンクリート ー 13 エプロン（コンクリート） ー 標準施工要領 対象 : 蓋天端（嵩上枠含む）から本槽底部までの深さが1.3m 未満 桝排 1. 事前に側溝内水下や流入管・排出管のレベルを確認し、本体取付高さを決定します。 用水 フ溝 タ・ 2. 砕石を敷き転圧後、底盤コンクリートを 100 ～ 150 ｍｍ程度打ちます。 3. 芯出し後、流入・排出方向を確認して本体を水平に据え付け、配管を接続します。 4. 本体周囲を 150mm 程度のコンクリートで固めます。この際、コンクリート圧で阻集器が撓まないように、槽内に水を溜め、張木を施　 　 したうえで行ってください。 5. 土間仕上レベルを確認し、芯出し・レベル調整後、受枠を固定します。 6. かさ上げはステンレス製スリーブ枠やコンクリートで施工しますが、かさ上げ部周囲にコンクリートを打設の際は、スリーブ枠や型枠　 　 を桟木等で補強してコンクリート圧で内側に撓まないようにしてください。（内側に撓むと、部品が着脱出来なくなることがあります） 7. 受枠に蓋を乗せ、容易に出し入れが出来ることと、ガタツキが無いことを確認してください。 8. 土間仕上レベルまでにコンクリートを打設し、表面を仕上げてください。 9. 地下水の水位が高い場所での施工の際は、水圧を考慮した対策が必要です。 12 13

施工要領 地中埋設　側溝導入型・パイプ導入型 地中埋設　側溝導入型・パイプ導入型 グリーストラップ　US, D, JIA-U, JIA-I ／ ガソリントラップ GNUS, GND, OPIG グリーストラップ　US, D, JIA-U, JIA-I ／ ガソリントラップ GNUS, GND, OPIG 屋外埋設（深さに係らず乗載荷重が作用する場合） U S 型 施 工 例 部番 品名 材質 9 6 7 8 15 1 本体 SUS304 10 2 受籠 SUS304 5 3 スライド板 SUS304 3 4 排出菅 SUS304 5 トラップ管 PVC W.L 6 受枠 SUS304 7 ふた SS400/SUS304 2 4 8 固定用ピース SUS304 14 1 9 側溝用グレーチング ー 13 10 側溝 ー 12 11 砕石 ー 11 12 底盤コンクリート ー 13 砂埋め戻し ー 14 コンクリート擁壁 ー D 型 施 工 例 15 エプロン（コンクリート） ー 部番 品名 材質 7 8 9 14 1 本体 SUS304 2 受籠 SUS304 3 スライド板 SUS304 3 4 流入管 SUS304 W.L 4 5 排出菅 SUS304 6 トラップ管 PVC 2 5 7 受枠 SUS304 6 1 8 ふた SS400/SUS304 13 9 固定用ピース SUS304 桝 12 10 10 底盤コンクリート ー 11 11 砕石 ー 12 砂埋め戻し ー 13 コンクリート擁壁 ー 14 エプロン（コンクリート） ー 標準施工要領 対象 : 蓋天端（嵩上枠含む）から本槽底部までの深さが1.3m 以上 1. 事前に側溝内水下や流入管・排出管のレベルを確認し、本体取付高さを決定します。 2. 砕石を敷き転圧後、底盤コンクリートを 100 ～ 150 ｍｍ程度打ちます。 3. 本体外形寸法とクリアランスを考慮し、側溝内水下または流入管底の下端まで外周にコンクリートで擁壁を打設します。 桝排 用水 4. 芯出し後、流入・排出方向を確認して本体を水平に据え付け、配管を接続します。 フ溝 タ・ 5. 本体と擁壁のクリアランスをモルタルなどで埋め戻してください。この際、コンクリート圧で阻集器が撓まないように、槽内に水を　 　　溜め、張木を施したうえで行ってください。 6. 土間仕上レベルを確認し、芯出し・レベル調整後、受枠を固定します。 7. かさ上げはステンレス製スリーブ枠やコンクリートで施工しますが、かさ上げ部周囲にコンクリートを打設の際は、スリーブ枠や型　 　　枠を桟木等で補強してコンクリート圧で内側に撓まないようにしてください。（内側に撓むと、部品が着脱出来なくなることがあり　 　　ます） 8. 受枠に蓋を乗せ、容易に出し入れが出来ることと、ガタツキが無いことを確認してください。 9. 土間仕上レベルまでにコンクリートを打設し、表面を仕上げてください。 10. 地下水の水位が高い場所での施工の際は、水圧を考慮した対策が必要です。　　 12 13
