当カタログは、下田エコテック株式会社が取り扱う床置き式の 空調用トラップを掲載しています。
当カタログは、下田エコテック株式会社が取り扱う床置き式の
空調用トラップを掲載しています。
横抜き用の「U-1型」や下抜き用の「U-2型」をはじめ、結露防止型の
「UB型」などをラインアップ。
製品の選定にご活用ください。
【掲載内容】
■ステンレス製床置き型空調用トラップ
このカタログについて
| ドキュメント名 | 下田エコテック ステンレス製空調用トラップ 製品カタログ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 1.8Mb |
| 取り扱い企業 | 下田エコテック株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1

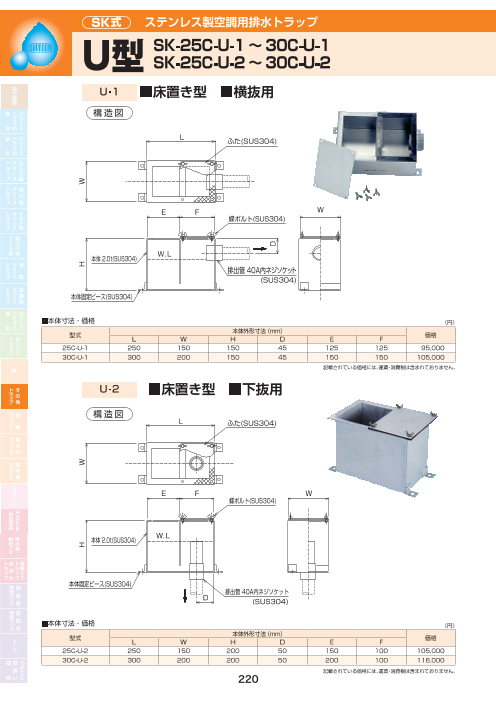

SK式 ステンレス製空調用排水トラップ
U型 SK-25C-U-1 ～ 30C-U-1
SK-25C-U-2 ～ 30C-U-2
U-1 ■床置き型 ■横抜用
構 造 図
■本体寸法・価格 （円）
本体外形寸法（mm）
型式 L W H D E F 価格
25C-U-1 250 150 150 45 125 125 85,000
30C-U-1 300 200 150 45 150 150 95,000
桝 記載されている価格には、運賃・消費税は含まれておりません。
U-2 ■床置き型 ■下抜用
構 造 図
桝排
用水
フ溝
タ・
■本体寸法・価格 （円）
本体外形寸法（mm）
型式 L W H D E F 価格
25C-U-2 250 150 200 50 150 100 100,000
30C-U-2 300 200 200 50 200 100 110,000
記載されている価格には、運賃・消費税は含まれておりません。
212 213
Page2
SK式 ステンレス製空調用排水トラップ
SK-25C-U-1 ～ 30C-U-1
SK-25C-U-2 ～ 30C-U-2 UB型 SK-25C-UB-1 ～ 30C-UB-1
SK-25C-UB-2 ～ 30C-UB-2
UB-1 ■床置き型 ■横抜用 ■結露防止型
構 造 図
20 Ｌ 20
ふた(SUS304)
20 Ｅ Ｆ Ｇ
蝶ボルト(SUS304)
本体(SUS304) W.L
保温材 排出管 40A内ネジソケット
(SUS304)
固定ピース(SUS304)
■本体寸法 （円）
寸法（mm）
型 式 L W H D E F 価格
SK-25C-UB-1 250 150 150 45 125 125 110,000
SK-30C-UB-1 300 200 150 45 150 150 120,000
記載されている価格には、運賃・消費税は含まれておりません。
桝
UB-2 ■床置き型 ■下抜用 ■結露防止型
構 造 図
20 Ｌ 20
ふた(SUS304)
20 Ｅ Ｆ Ｇ
蝶ボルト(SUS304)
桝排
用水
本体(SUS304) フ溝
W.L タ・
保温材 固定ピース(SUS304)
排出管 40A内ネジソケット
Ｄ (SUS304)
■本体寸法 （円）
寸法（mm）
型 式 L W H D E F 価格
SK-25C-UB-2 250 150 200 50 150 100 125,000
SK-30C-UB-2 300 200 200 50 200 100 135,000
記載されている価格には、運賃・消費税は含まれておりません。
212 213
16 Ｈ 20 Ｗ 20 16 Ｈ 20 Ｗ 20
Ｄ
