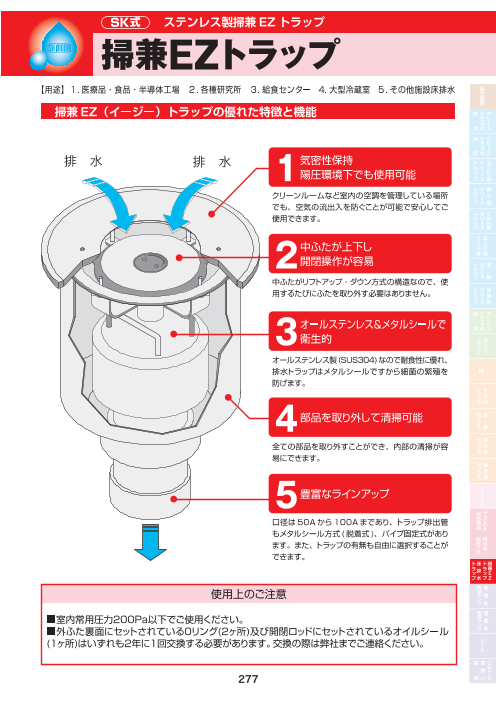

SK式 ステンレス製掃兼 EZ トラップ 掃兼EZトラップ 【用途】１. 医療品・食品・半導体工場　２. 各種研究所　３. 給食センター　4. 大型冷蔵室　５. その他施設床排水 掃兼 EZ（イージー）トラップの優れた特徴と機能 桝 桝排 用水 フ溝 タ・ 269

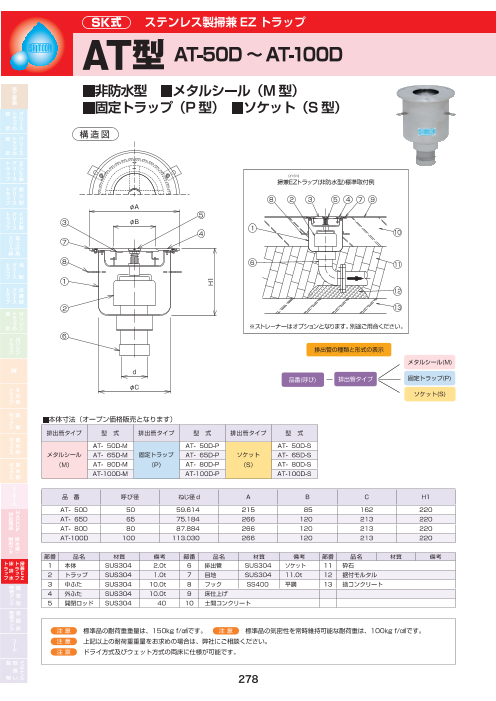

SK式 ステンレス製掃兼 EZ トラップ AT型 AT-50D ～ AT-100D ■非防水型　■メタルシール（M 型） ■固定トラップ（P 型）　■ソケット（S 型） 構 造 図 桝 ■本体寸法（オープン価格販売となります） 排出管タイプ 型　式 排出管タイプ 型　式 排出管タイプ 型　式 AT- 50D-M AT- 50D-P AT- 50D-S メタルシール AT- 65D-M 固定トラップ AT- 65D-P ソケット AT- 65D-S （M） AT- 80D-M （P） AT- 80D-P （S） AT- 80D-S AT-100D-M AT-100D-P AT-100D-S 品　番 呼び径 ねじ径 d A B C H1 AT- 50D 50 59.614 215 85 162 220 AT- 65D 65 75.184 266 120 213 220 AT- 80D 80 87.884 266 120 213 220 桝排 AT-100D 100 113.030 266 120 213 220 用水 フ溝 タ・ 部番 品名 材質 備考 部番 品名 材質 備考 部番 品名 材質 備考 1 　本体 　SUS304 2.0t 6 　排出管 　SUS304 　ソケット 11 　砕石 2 　トラップ 　SUS304 1.0t 7 　目地 　SUS304 　11.0t 12 　据付モルタル 3 　中ふた 　SUS304 10.0t 8 　フック 　 SS400 　平鋼 13 　捨コンクリート 4 　外ふた 　SUS304 10.0t 9 　床仕上げ 　 5 　開閉ロッド 　SUS304 40 10 　土間コンクリート 注 意 　標準品の耐荷重重量は、150kg f/㎠です。　 注 意 　標準品の気密性を常時維持可能な耐荷重は、100kg f/㎠です。 注 意 　上記以上の耐荷重重量をお求めの場合は、弊社にご相談ください。　 注 意 　ドライ方式及びウェット方式の両床に仕様が可能です。 270 271

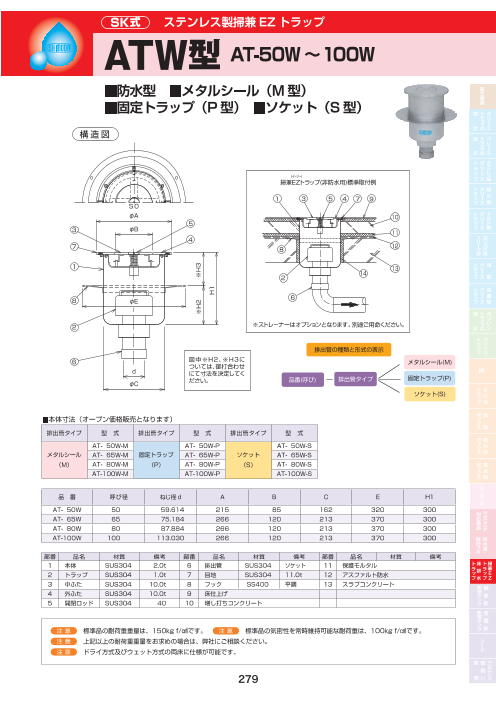

SK式 ステンレス製掃兼 EZ トラップ AT-50D ～ AT-100D ATW型 AT-50W ～100W ■防水型　■メタルシール（M 型） ■固定トラップ（P 型）　■ソケット（S 型） 構 造 図 桝 ■本体寸法（オープン価格販売となります） 排出管タイプ 型　式 排出管タイプ 型　式 排出管タイプ 型　式 AT- 50W-M AT- 50W-P AT- 50W-S メタルシール AT- 65W-M 固定トラップ AT- 65W-P ソケット AT- 65W-S （M） AT- 80W-M （P） AT- 80W-P （S） AT- 80W-S AT-100W-M AT-100W-P AT-100W-S 品　番 呼び径 ねじ径 d A B C E H1 AT- 50W 50 59.614 215 85 162 320 300 AT- 65W 65 75.184 266 120 213 370 300 AT- 80W 80 87.884 266 120 213 370 300 AT-100W 100 113.030 266 120 213 370 300 桝排 用水 フ溝 タ・ 部番 品名 材質 備考 部番 品名 材質 備考 部番 品名 材質 備考 1 　本体 　SUS304 2.0t 6 　排出管 　SUS304 　ソケット 11 　保護モルタル 2 　トラップ 　SUS304 1.0t 7 　目地 　SUS304 　11.0t 12 　アスファルト防水 3 　中ふた 　SUS304 10.0t 8 　フック 　 SS400 　平鋼 13 　スラブコンクリート 4 　外ふた 　SUS304 10.0t 9 　床仕上げ 　 5 　開閉ロッド 　SUS304 40 10 　増し打ちコンクリート 注 意 　標準品の耐荷重重量は、150kg f/㎠です。　 注 意 　標準品の気密性を常時維持可能な耐荷重は、100kg f/㎠です。 注 意 　上記以上の耐荷重重量をお求めの場合は、弊社にご相談ください。　 注 意 　ドライ方式及びウェット方式の両床に仕様が可能です。 270 271

SK式 ステンレス製掃兼 EZ トラップ 使用上の注意 排出管の種類とトラップの組合せ 桝 排水時・排水後の中ふた開閉操作について 桝排 用水 フ溝 タ・ 272 273

使用上の注意 清掃方法と使用上のご注意（外ふたの開閉操作） 桝 桝排 用水 フ溝 タ・ 2024年5月 272 273

SK式 スガテソンリレンスト製ラ床ッ排プ水（トオライッルプ阻集器） AFTED型型 ■非防水型　■ソケットタイプ 構 造 図 50A 65A 80A A(mm) φ155 φ180 φ180 B(mm) φ150 φ177 φ177 注 意 アミ付の製作もできます。 注 意 価格は営業担当者にお問い合わせください。 注 意 上記標準仕様以外の製作も承ります。 SK式 ステンレス製床排水トラップ 桝 FTW型 ■防水型　■ソケットタイプ 構 造 図 桝排 用水 フ溝 タ・ 50A 65A 80A A(mm) φ155 φ180 φ180 B(mm) φ150 φ177 φ177 C(mm) φ350 φ377 φ377 注 意 アミ付の製作もできます。 注 意 価格は営業担当者にお問い合わせください。 注 意 上記標準仕様以外の製作も承ります。 274
