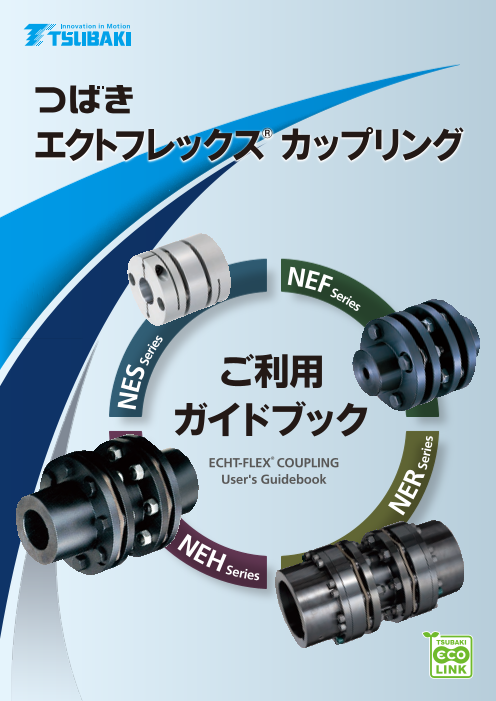

エクトフレックスカップリング ご利用ガイドブック／A3（420*297） Webサービスの情報サイトをリニューアル。 一層ご活用いただきやすくなりました。 つばき産業用機械製品 情報サイト ホームページで 簡 単 検 索 ! https://tt-net.tsubakimoto.co.jp こちらから 設計編 エクトフレックス®カップリング 図面ダウンロードサービス 選定計算サービス NEF Series PDF・2D・3Dの図面をご希望の軸穴加工付きで 「軸径」「伝達トルク」「使用回転速度」の入力だけで ダウンロードできます。 簡単に最適なカップリングを選定します。 取扱編 全　般 ご利用 組立動画・取扱説明書ダウンロードサービス AIチャットボット搭載 ガイドブック ® ECHT-FLEX COUPLING User's Guidebook 取扱説明書に加えてCG動画にて組立方法を 知りたい項目を対話形式にてクリックするだけで 分かり易く解説しています。 該当ページを紹介します。 NEH Series 〒530-0005 大阪市北区中之島3-3-3（中之島三井ビルディング） 記載内容に関するお問い合わせは、お客様問い合わせ窓口をご利用ください。 ホームページアドレス https://www.tsubakimoto.jp TEL（0120）251-602　FAX（0120）251-603 つばきエコリンクⓇは、つばきグループが設定した エコ評価基準をクリアした商品に付加されるマークです。 ■お願い 本書に記載の仕様・寸法等は改良のため変更する場合がありますので、設計される前に念のためお問い合わせください。 Ⓒ本書に集録したものはすべて当社に著作権があります。無断の複製は固くお断りします。 本書に記載のロゴマークおよび商品名は株式会社椿本チエインまたはグループ会社の日本および他の国における商標または登録商標です。 2022年4月1日発行　Ⓒ株式会社 椿本チエイン Bulletin No.22P007 NES Series NER Series

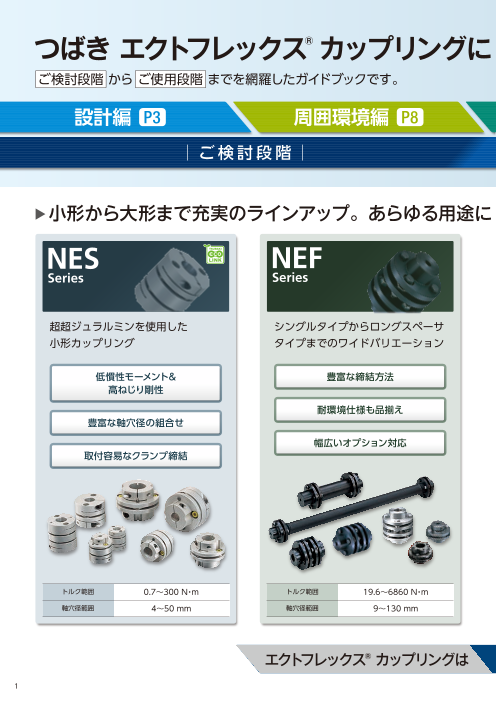

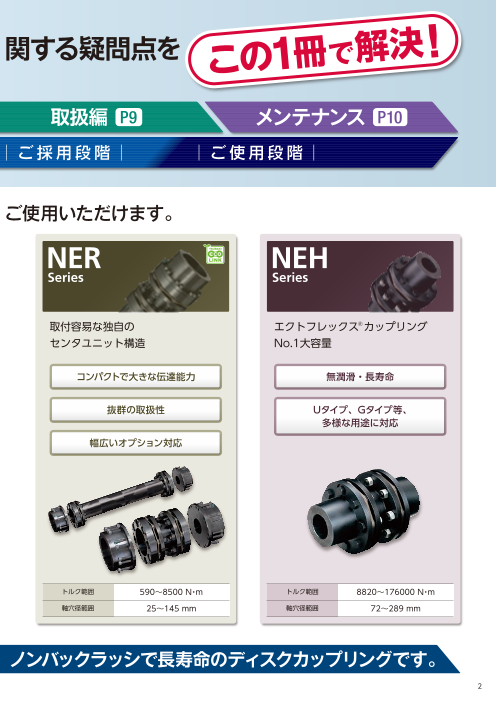

エクトフレックスカップリング ご利用ガイドブック／A3（420*297） つばき エクトフレックス®カップリングに 関する疑問点を この1冊で解決 ! ご検討段階 から ご使用段階 までを網羅したガイドブックです。 設計編 P3 周囲環境編 P8 取扱編 P9 メンテナンス P10 │ご検討段階│ │ご採用段階│ │ご使用段階│ ▶小形から大形まで充実のラインアップ。あらゆる用途に ご使用いただけます。 NES NEF NER NEH Series Series Series Series 超超ジュラルミンを使用した シングルタイプからロングスペーサ 取付容易な独自の エクトフレックス®カップリング 小形カップリング タイプまでのワイドバリエーション センタユニット構造 No.1大容量 低慣性モーメント& 豊富な締結方法 コンパクトで大きな伝達能力 無潤滑・長寿命 高ねじり剛性 耐環境仕様も品揃え 抜群の取扱性 Uタイプ、Gタイプ等、 豊富な軸穴径の組合せ 多様な用途に対応 幅広いオプション対応 幅広いオプション対応 取付容易なクランプ締結 トルク範囲 0.7～300 N・m トルク範囲 19.6～6860 N・m トルク範囲 590～8500 N・m トルク範囲 8820～176000 N・m 軸穴径範囲 4～50 mm 軸穴径範囲 9～130 mm 軸穴径範囲 25～145 mm 軸穴径範囲 72～289 mm エクトフレックス® カップリングは ノンバックラッシで長寿命のディスクカップリングです。 1 2

エクトフレックスカップリング ご利用ガイドブック／A3（420*297） つばき エクトフレックス®カップリングに 関する疑問点を この1冊で解決 ! ご検討段階 から ご使用段階 までを網羅したガイドブックです。 設計編 P3 周囲環境編 P8 取扱編 P9 メンテナンス P10 │ご検討段階│ │ご採用段階│ │ご使用段階│ ▶小形から大形まで充実のラインアップ。あらゆる用途に ご使用いただけます。 NES NEF NER NEH Series Series Series Series 超超ジュラルミンを使用した シングルタイプからロングスペーサ 取付容易な独自の エクトフレックス®カップリング 小形カップリング タイプまでのワイドバリエーション センタユニット構造 No.1大容量 低慣性モーメント& 豊富な締結方法 コンパクトで大きな伝達能力 無潤滑・長寿命 高ねじり剛性 耐環境仕様も品揃え 抜群の取扱性 Uタイプ、Gタイプ等、 豊富な軸穴径の組合せ 多様な用途に対応 幅広いオプション対応 幅広いオプション対応 取付容易なクランプ締結 トルク範囲 0.7～300 N・m トルク範囲 19.6～6860 N・m トルク範囲 590～8500 N・m トルク範囲 8820～176000 N・m 軸穴径範囲 4～50 mm 軸穴径範囲 9～130 mm 軸穴径範囲 25～145 mm 軸穴径範囲 72～289 mm エクトフレックス® カップリングは ノンバックラッシで長寿命のディスクカップリングです。 1 2

エクトフレックスカップリング ご利用ガイドブック／A3（420*297） N r es E Se i F ご検討段階 ご利用 設 計 編 周囲環境編 取扱編 メンテナンス ガイドブック ® │ご検討段階│ │ご採用段階│ │ご使用段階│ ECHT-FLEX COUPLING User's Guidebook Series NER NES NEF NER NEH NEF NER NEH Series Series Series Series Series Series Series 設 Q1 なぜ、無給油かつノンバックラッシで使用できるのでしょうか？ Q6 ロングスペーサタイプの選定で注意することは何でしょうか？ 設 ANSWER ANSWER 計 エクトフレックスカップリングは、リーマボルトと緩止めナットとの締付けに 緩止めナット ロングスペーサタイプを高速で使用される場合、危険速度を避けるため、回転速度をチェックする必要があります。 計 よるディスクの摩擦力によって動力を伝達します。したがって、すき間や摺動 選定の際は、各形番におけるフランジ面間寸法（J寸法）において、回転速度が限界内にあるか、カタログで確認 編 がなく、給油の必要もありません。 願います。詳しくは当社までお問い合わせください。 （右図はNEFシリーズです。シリーズにより部品が異なりますが基本的な原理・ 編 構造は同じです。） リーマボルト NEF NER NEH Series Series Series Q7 ロングスペーサタイプはどのくらいの長さまで製作できますか？ NES NEF NER NEH Series Series Series Series Q2 エクトフレックス®カップリングの寿命はどれくらいでしょうか？ ANSWER エクトフレックスカップリング・ロングスペーサタイプは、最大でフランジ面間寸法6000mmまで、NEH55W ANSWER 以上は4000mmまで製作可能です。 エクトフレックスカップリングは摩擦力によってトルク伝達をおこなっており、摺動部はありません。また、疲労 限度以下でディスクを設計しているため、正しくご使用いただいている場合は長期間ご使用いただけます。 NEF NEH Series Series Q8 立形の取付レイアウトで使用できますか？ NES NEF NER NEH Series Series Series Series Q3 許容トルクを上回る負荷がかかると、どうなりますか？ ANSWER （単位/mm） 標準スペーサタイプ、シングルタイプであれば、 形番 J寸法 形番 J寸法 形番 J寸法 ANSWER そのままお使いいただけます。 NEF04W 319 NEF130W 1910 NEH09W 1153 許容トルクは、ディスクと各部品との摩擦力により決定されます。許容トルク以上の負荷がかかるとスリップが ロングスペーサタイプは、フランジ面間寸法（J寸法） NEF10W 408 NEF210W 1924 NEH14W 1767 発生し、カップリングが破損する原因になります。なお、小径のクランプ締結など軸との締結方法により、許容 が右表を超える場合、自重を受けるための立形仕様 NEF18W 1171 NEF340W 2143 NEH20W 1277 トルクが制限されることがありますので、詳しくはカタログをご参照ください。 になりますので、当社までご相談ください。 NEF25W 1429 NEF540W 1542 NEH30W 1742 NEF45W 1386 NEF700W 1463 NEH41W 1355 NEF80W 1505 NES NEF Series Series Q4 シングルタイプにおける平行誤差の許容値はいくらですか？ NES NEF NEH Series Series Series ANSWER Q9 軸がハブより長いのですが、ディスク・スペーサの内径に通すことは可能ですか？ シングルタイプは偏角だけを吸収し、平行誤差は吸収できません。NC工作機械など、高精度な心出しができる 取付けに限り推奨します。一般的にはスペーサタイプをご使用ください。 ANSWER NESシリーズについては、カタログに貫通軸可能最大軸径を記載していますので、これ以下であれば使用可能です。 NEF・NEHシリーズについてはカタログにスペーサ内径寸法とディスク内径寸法を記載していますので、取付誤差 NEF NER NEH Series Series Series を含めて干渉しなければ使用可能です。 Q5 高速回転で使用する場合に、動バランス調整は必要ですか？ ANSWER NER Series 振動や音の発生が問題となる場合、装置組立後にバランス調整が必要な場合があります。 Q10 全長を極力短くしたいのですが。 バランス等級と回転速度を指定していただければ、当社にて調整の可否を検討させていただきます。 ANSWER ハブの長さはご要望の寸法に変更可能です。スペーサについても長さを短くできる場合がありますので、当社まで ご相談ください。 3 4 NES Series s rie Se H NE

エクトフレックスカップリング ご利用ガイドブック／A3（420*297） N r es E Se i F ご検討段階 ご利用 設 計 編 周囲環境編 取扱編 メンテナンス ガイドブック ® │ご検討段階│ │ご採用段階│ │ご使用段階│ ECHT-FLEX COUPLING User's Guidebook Series NER NES NEF NER NEH NEF NER NEH Series Series Series Series Series Series Series 設 Q1 なぜ、無給油かつノンバックラッシで使用できるのでしょうか？ Q6 ロングスペーサタイプの選定で注意することは何でしょうか？ 設 ANSWER ANSWER 計 エクトフレックスカップリングは、リーマボルトと緩止めナットとの締付けに 緩止めナット ロングスペーサタイプを高速で使用される場合、危険速度を避けるため、回転速度をチェックする必要があります。 計 よるディスクの摩擦力によって動力を伝達します。したがって、すき間や摺動 選定の際は、各形番におけるフランジ面間寸法（J寸法）において、回転速度が限界内にあるか、カタログで確認 編 がなく、給油の必要もありません。 願います。詳しくは当社までお問い合わせください。 （右図はNEFシリーズです。シリーズにより部品が異なりますが基本的な原理・ 編 構造は同じです。） リーマボルト NEF NER NEH Series Series Series Q7 ロングスペーサタイプはどのくらいの長さまで製作できますか？ NES NEF NER NEH Series Series Series Series Q2 エクトフレックス®カップリングの寿命はどれくらいでしょうか？ ANSWER エクトフレックスカップリング・ロングスペーサタイプは、最大でフランジ面間寸法6000mmまで、NEH55W ANSWER 以上は4000mmまで製作可能です。 エクトフレックスカップリングは摩擦力によってトルク伝達をおこなっており、摺動部はありません。また、疲労 限度以下でディスクを設計しているため、正しくご使用いただいている場合は長期間ご使用いただけます。 NEF NEH Series Series Q8 立形の取付レイアウトで使用できますか？ NES NEF NER NEH Series Series Series Series Q3 許容トルクを上回る負荷がかかると、どうなりますか？ ANSWER （単位/mm） 標準スペーサタイプ、シングルタイプであれば、 形番 J寸法 形番 J寸法 形番 J寸法 ANSWER そのままお使いいただけます。 NEF04W 319 NEF130W 1910 NEH09W 1153 許容トルクは、ディスクと各部品との摩擦力により決定されます。許容トルク以上の負荷がかかるとスリップが ロングスペーサタイプは、フランジ面間寸法（J寸法） NEF10W 408 NEF210W 1924 NEH14W 1767 発生し、カップリングが破損する原因になります。なお、小径のクランプ締結など軸との締結方法により、許容 が右表を超える場合、自重を受けるための立形仕様 NEF18W 1171 NEF340W 2143 NEH20W 1277 トルクが制限されることがありますので、詳しくはカタログをご参照ください。 になりますので、当社までご相談ください。 NEF25W 1429 NEF540W 1542 NEH30W 1742 NEF45W 1386 NEF700W 1463 NEH41W 1355 NEF80W 1505 NES NEF Series Series Q4 シングルタイプにおける平行誤差の許容値はいくらですか？ NES NEF NEH Series Series Series ANSWER Q9 軸がハブより長いのですが、ディスク・スペーサの内径に通すことは可能ですか？ シングルタイプは偏角だけを吸収し、平行誤差は吸収できません。NC工作機械など、高精度な心出しができる 取付けに限り推奨します。一般的にはスペーサタイプをご使用ください。 ANSWER NESシリーズについては、カタログに貫通軸可能最大軸径を記載していますので、これ以下であれば使用可能です。 NEF・NEHシリーズについてはカタログにスペーサ内径寸法とディスク内径寸法を記載していますので、取付誤差 NEF NER NEH Series Series Series を含めて干渉しなければ使用可能です。 Q5 高速回転で使用する場合に、動バランス調整は必要ですか？ ANSWER NER Series 振動や音の発生が問題となる場合、装置組立後にバランス調整が必要な場合があります。 Q10 全長を極力短くしたいのですが。 バランス等級と回転速度を指定していただければ、当社にて調整の可否を検討させていただきます。 ANSWER ハブの長さはご要望の寸法に変更可能です。スペーサについても長さを短くできる場合がありますので、当社まで ご相談ください。 3 4 NES Series s rie Se H NE

エクトフレックスカップリング ご利用ガイドブック／A3（420*297） s NE Se rie F ご利用 ご検討段階 設 計 編 周囲環境編 取扱編 メンテナンス ガイドブック ® │ご検討段階│ │ご採用段階│ │ご使用段階│ ECHT-FLEX COUPLING User's Guidebook Serie ER s N NEF NEH NEF NER NEH Series Series Series Series Series 設 Q11 ギヤカップリング対応のＧタイプとはどういうものですか？ Q16 パワーロック®締結を中空軸に使用できますか？ 設 ANSWER ANSWER 計 ギヤカップリングと全長、ハブ長さを同一にすることで、そのまま取替え可能です。 中空軸の材質強度および中空軸内径により、使用可否の検討が必要になりますので、中空軸にパワーロック締結 計 エクトフレックスカップリングに交換することで給油が不要になり、メンテナンス工数を削減できます。（受注生産品） をご使用になる場合には、当社までご相談ください。 編 （注）許容ミスアライメント値はカタログにてご確認ください。 編 NEF Series NEF Series Q17 Q12 NEF04～25のパワーロック®締結の３Dデータがほしいのですが。 パワーロック®締結はELタイプが標準ですが、その他のシリーズのパワーロック®で取付けできますか？ ANSWER ANSWER パワーロック締結の３Dデータは作成していません。テーパロック締結の方がコンパクトで軸締結部の伝達トルクが 可能です。ただし、パワーロックの発生面圧に耐えられるかどうか、ハブのボス径のチェックが必要です。 高いので、テーパロック締結を推奨します。つばき産業用機械部品情報サイトからテーパロック締結の3Dデータ 一般的には広範囲な公差軸に対応可能なKEシリーズや、小径ボス用のTFシリーズを推奨します。 をダウンロードしてください。 NEF NEH NES NEF Series Series Series Series Q13 NEF25より大きなサイズでのパワーロック®締結は対応可能ですか？ Q18 クランプ締結ですが、すでにキー溝加工された軸に使用できますか？ ANSWER ANSWER 対応可能です。ご要求のカップリングサイズおよび軸穴径を基に最適なパワーロックをご提案しますので、当社 使用可能です。ただし、キー溝位置はスリットのない部分に合わせて までご相談ください。 取り付けてください。 黄色部はクランプ時にハブが変形する部分であり、ここにキー溝を 合わせないようにしてください。 NES低慣性ハブ NESストレートハブ・NEF NER Series 推奨位置 推奨位置 Q14 NERシリーズにパワーロック®は使用可能ですか? NES Series ANSWER Q19 クランプ締結ですが、キー溝付きは製作可能ですか？ 軸穴径によりASシリーズ・KEシリーズ・TFシリーズの使用が可能です。 対応可能範囲については「NERシリーズパワーロック仕様」のリーフレットにてご確認ください。 ANSWER ストレートハブについては、製作可能です。低慣性ハブは強度面より製作不可となります。 NEF NER NEH Series Series Series Q15 パワーロック®を取り付ける場合、取付方向に制限はありますか？ NEF NER NEH Series Series Series Q20 左右ハブのキー溝の位相を合わせることはできますか？ ANSWER ELシリーズ、TFシリーズ以外のパワーロックを使用する場合、ハブの内側・外側どちらでも設置可能です。 ANSWER 対応可能です。キー溝の位相を正確に合わせる必要がある場合は、ご用命時に「キー溝位相合わせ仕様」とご指示 ください。この場合、最大位相差は±2°にて製作します。 さらに高精度の位相合わせが必要な場合は、パワーロック締結を推奨します。 5 6 135° NES Series rie s Se H NE

エクトフレックスカップリング ご利用ガイドブック／A3（420*297） s NE Se rie F ご利用 ご検討段階 設 計 編 周囲環境編 取扱編 メンテナンス ガイドブック ® │ご検討段階│ │ご採用段階│ │ご使用段階│ ECHT-FLEX COUPLING User's Guidebook Serie ER s N NEF NEH NEF NER NEH Series Series Series Series Series 設 Q11 ギヤカップリング対応のＧタイプとはどういうものですか？ Q16 パワーロック®締結を中空軸に使用できますか？ 設 ANSWER ANSWER 計 ギヤカップリングと全長、ハブ長さを同一にすることで、そのまま取替え可能です。 中空軸の材質強度および中空軸内径により、使用可否の検討が必要になりますので、中空軸にパワーロック締結 計 エクトフレックスカップリングに交換することで給油が不要になり、メンテナンス工数を削減できます。（受注生産品） をご使用になる場合には、当社までご相談ください。 編 （注）許容ミスアライメント値はカタログにてご確認ください。 編 NEF Series NEF Series Q17 Q12 NEF04～25のパワーロック®締結の３Dデータがほしいのですが。 パワーロック®締結はELタイプが標準ですが、その他のシリーズのパワーロック®で取付けできますか？ ANSWER ANSWER パワーロック締結の３Dデータは作成していません。テーパロック締結の方がコンパクトで軸締結部の伝達トルクが 可能です。ただし、パワーロックの発生面圧に耐えられるかどうか、ハブのボス径のチェックが必要です。 高いので、テーパロック締結を推奨します。つばき産業用機械部品情報サイトからテーパロック締結の3Dデータ 一般的には広範囲な公差軸に対応可能なKEシリーズや、小径ボス用のTFシリーズを推奨します。 をダウンロードしてください。 NEF NEH NES NEF Series Series Series Series Q13 NEF25より大きなサイズでのパワーロック®締結は対応可能ですか？ Q18 クランプ締結ですが、すでにキー溝加工された軸に使用できますか？ ANSWER ANSWER 対応可能です。ご要求のカップリングサイズおよび軸穴径を基に最適なパワーロックをご提案しますので、当社 使用可能です。ただし、キー溝位置はスリットのない部分に合わせて までご相談ください。 取り付けてください。 黄色部はクランプ時にハブが変形する部分であり、ここにキー溝を 合わせないようにしてください。 NES低慣性ハブ NESストレートハブ・NEF NER Series 推奨位置 推奨位置 Q14 NERシリーズにパワーロック®は使用可能ですか? NES Series ANSWER Q19 クランプ締結ですが、キー溝付きは製作可能ですか？ 軸穴径によりASシリーズ・KEシリーズ・TFシリーズの使用が可能です。 対応可能範囲については「NERシリーズパワーロック仕様」のリーフレットにてご確認ください。 ANSWER ストレートハブについては、製作可能です。低慣性ハブは強度面より製作不可となります。 NEF NER NEH Series Series Series Q15 パワーロック®を取り付ける場合、取付方向に制限はありますか？ NEF NER NEH Series Series Series Q20 左右ハブのキー溝の位相を合わせることはできますか？ ANSWER ELシリーズ、TFシリーズ以外のパワーロックを使用する場合、ハブの内側・外側どちらでも設置可能です。 ANSWER 対応可能です。キー溝の位相を正確に合わせる必要がある場合は、ご用命時に「キー溝位相合わせ仕様」とご指示 ください。この場合、最大位相差は±2°にて製作します。 さらに高精度の位相合わせが必要な場合は、パワーロック締結を推奨します。 5 6 135° NES Series rie s Se H NE

エクトフレックスカップリング ご利用ガイドブック／A3（420*297） s NE Se rie F ご利用 ご検討段階 設 計 編 周囲環境編 取扱編 メンテナンス ガイドブック ® │ご検討段階│ │ご採用段階│ │ご使用段階│ ECHT-FLEX COUPLING User's Guidebook Se R ries NE NEF NEF NER NEH Series Series Series Series 設 Q21 テーパ軸穴加工はできますか？ Q26 エクトフレックス®カップリングに塗装することはできますか？ 設 ANSWER ANSWER 計 サーボモータ軸用のφ16（1/10テーパ）もしくはφ11（1/10テーパ）であれば製作可能です。 塗装は可能ですが、エクトフレックスカップリングに塗装を施すと、膜厚により外径寸法が変わるため、心出し 計 それ以外の寸法につきましては、テーパゲージをご支給いただければ製作します。 の妨げとなり、お勧めできません。 編 編 NEF Series Q22 延長ハブを使用したいのですが軸穴径が最大軸穴径を超えてしまいます。 サイズを上げずに対応する方法はありませんか？ NES NEF NER NEH Series Series Series Series ANSWER Q27 エクトフレックス®カップリングの使用可能な周囲温度は何度までですか？ 周 都度製作品となりますが、延長ハブのハブ長さにて拡大ハブを製作可能です。 拡大延長ハブとしてご用命ください。 ANSWER 囲 NESシリーズ：－30℃～100℃ 環 NEFシリーズ：－30℃～200℃ （注）クランプ締結方式の角ハブタイプ以外は緩止め処理を施したボルトを使用しているため、耐熱温度は170℃までとなります。 境 NER・NEHシリーズ：－30℃～200℃ NES NEF NER NEH Series Series Series Series 編 Q23 ハブ長さよりも軸が短いのですが、挿入寸法に規制はありますか？ ANSWER NEF NER NEH Series Series Series ハブ長さまで挿入いただくことを推奨しますが、キー溝仕様の場合は止ネジ位置まで挿入でき、キー面圧をご計算 Q28 防錆対策として、ステンレス仕様や無電解ニッケルメッキ仕様の製作はできますか？ の上強度上問題なければご使用いただけます。クランプ締結・テーパロック締結・パワーロック締結はハブ長さ まで挿入いただく必要があります。 ANSWER 主にクリーンルーム用途での簡易防錆として、無電解ニッケルメッキ仕様を標準化しています。 また、ステンレス仕様も製作していますので、お気軽に当社までご相談ください。 NES NEF Series Series Q24 軸穴径範囲より小さい寸法に加工できますか？ NES NEF NER NEH Series Series Series Series ANSWER Q29 NEFシリーズのステンレス仕様は水中で使用できますか？ キー溝締結の場合はハブを新作することで製作可能です。当社までご相談ください。 クランプ締結やテーパロック締結の場合は伝達トルクが低下するため推奨できません。 ANSWER 低速であればご使用いただけます。回転速度が高い場合は攪拌抵抗や水圧により負荷トルクが増加しますので ご考慮の上でご使用ください。また、ステンレス仕様でありますが、水中でのご使用の場合、若干の錆が発生 する可能性があります。 NEF NER Series Series Q25 絶縁仕様は製作可能ですか？ ANSWER NES NEF NER NEH Series Series Series Series 可能です。絶縁抵抗値1MΩ以上となる電気絶縁仕様がございます。NEFシリーズ・NERシリーズのスペーサに Q30 粉塵の多い雰囲気で使用できますか？ 絶縁プレートを挿入した仕様（受注生産品）となります。詳しくは当社までお問合せください。 ANSWER 運転時には負荷に応じてディスクがたわみ、ディスク間に隙間が生じます。この隙間に粉塵が堆積すると、 ディスクの動きが阻害され、カップリング本来の能力を発揮できなくなります。カバー等でカップリングを覆い、 粉塵がかからないようにしてください。 7 8 NES Series rie s Se H NE

エクトフレックスカップリング ご利用ガイドブック／A3（420*297） s NE Se rie F ご利用 ご検討段階 設 計 編 周囲環境編 取扱編 メンテナンス ガイドブック ® │ご検討段階│ │ご採用段階│ │ご使用段階│ ECHT-FLEX COUPLING User's Guidebook Se R ries NE NEF NEF NER NEH Series Series Series Series 設 Q21 テーパ軸穴加工はできますか？ Q26 エクトフレックス®カップリングに塗装することはできますか？ 設 ANSWER ANSWER 計 サーボモータ軸用のφ16（1/10テーパ）もしくはφ11（1/10テーパ）であれば製作可能です。 塗装は可能ですが、エクトフレックスカップリングに塗装を施すと、膜厚により外径寸法が変わるため、心出し 計 それ以外の寸法につきましては、テーパゲージをご支給いただければ製作します。 の妨げとなり、お勧めできません。 編 編 NEF Series Q22 延長ハブを使用したいのですが軸穴径が最大軸穴径を超えてしまいます。 サイズを上げずに対応する方法はありませんか？ NES NEF NER NEH Series Series Series Series ANSWER Q27 エクトフレックス®カップリングの使用可能な周囲温度は何度までですか？ 周 都度製作品となりますが、延長ハブのハブ長さにて拡大ハブを製作可能です。 拡大延長ハブとしてご用命ください。 ANSWER 囲 NESシリーズ：－30℃～100℃ 環 NEFシリーズ：－30℃～200℃ （注）クランプ締結方式の角ハブタイプ以外は緩止め処理を施したボルトを使用しているため、耐熱温度は170℃までとなります。 境 NER・NEHシリーズ：－30℃～200℃ NES NEF NER NEH Series Series Series Series 編 Q23 ハブ長さよりも軸が短いのですが、挿入寸法に規制はありますか？ ANSWER NEF NER NEH Series Series Series ハブ長さまで挿入いただくことを推奨しますが、キー溝仕様の場合は止ネジ位置まで挿入でき、キー面圧をご計算 Q28 防錆対策として、ステンレス仕様や無電解ニッケルメッキ仕様の製作はできますか？ の上強度上問題なければご使用いただけます。クランプ締結・テーパロック締結・パワーロック締結はハブ長さ まで挿入いただく必要があります。 ANSWER 主にクリーンルーム用途での簡易防錆として、無電解ニッケルメッキ仕様を標準化しています。 また、ステンレス仕様も製作していますので、お気軽に当社までご相談ください。 NES NEF Series Series Q24 軸穴径範囲より小さい寸法に加工できますか？ NES NEF NER NEH Series Series Series Series ANSWER Q29 NEFシリーズのステンレス仕様は水中で使用できますか？ キー溝締結の場合はハブを新作することで製作可能です。当社までご相談ください。 クランプ締結やテーパロック締結の場合は伝達トルクが低下するため推奨できません。 ANSWER 低速であればご使用いただけます。回転速度が高い場合は攪拌抵抗や水圧により負荷トルクが増加しますので ご考慮の上でご使用ください。また、ステンレス仕様でありますが、水中でのご使用の場合、若干の錆が発生 する可能性があります。 NEF NER Series Series Q25 絶縁仕様は製作可能ですか？ ANSWER NES NEF NER NEH Series Series Series Series 可能です。絶縁抵抗値1MΩ以上となる電気絶縁仕様がございます。NEFシリーズ・NERシリーズのスペーサに Q30 粉塵の多い雰囲気で使用できますか？ 絶縁プレートを挿入した仕様（受注生産品）となります。詳しくは当社までお問合せください。 ANSWER 運転時には負荷に応じてディスクがたわみ、ディスク間に隙間が生じます。この隙間に粉塵が堆積すると、 ディスクの動きが阻害され、カップリング本来の能力を発揮できなくなります。カバー等でカップリングを覆い、 粉塵がかからないようにしてください。 7 8 NES Series rie s Se H NE

エクトフレックスカップリング ご利用ガイドブック／A3（420*297） s N rie Se EF ご利用 ご採用段階・ご使用段階 設計編 周囲環境編 取 扱 編 メンテナンス ガイドブック ® │ご検討段階│ │ご採用段階│ │ご使用段階│ ECHT-FLEX COUPLING User's Guidebook Se R ries NE NES NEF NER NEH NEF NEH Series Series Series Series Series Series 取 Q31 心出しにおける「許容値」と「推奨値」の違いは？ Q38 立形のロングスペーサ仕様を購入しました。ロングスペーサ地側のスラストプレートに取り付いている 取 ANSWER スラストサポータの先端部（ボール）が球面になっていますが、正しいでしょうか？ 扱 偏心・偏角等、各々のミスアライメントは相関関係にあり、一方が増加すると他方は減少することになります。「許容値」は、 ANSWER 扱 他のミスアライメントが0の状態での吸収可能な値となり、「推奨値」は各ミスアライメントが複合して発生している状態を 考慮した値になります。心出し時には推奨値以下に入るようご調整ください。 スラストサポータの先端部（ボール）は平面になるようにしてください。球面になって 編 いる場合は、先端部（ボール）を手で回して平面にしてください。 編 NEF NEH Series Series Q32 NES トルクレンチを使用しないで緩止めナットを締付けると、どうなりますか？ Series Q39 購入後に分解して追加工はできますか？ ANSWER ANSWER 許容トルクは規定の締付トルクで緩止めナットを締付けた場合の値ですので、トルクレンチを用いない締付けは、締付け 不足によるスリップ、締付け過大による部品の変形など事故の原因となります。締付けの際は必ずトルクレンチを使用して、 心出し治具を用いて組立を行っていますので、お客様での分解・組立・追加工はできません。 規定の締付トルクで締付けてください。 NEF Series Q33 NEF 組付けの際、リーマボルトを入れる方向は決まっていますか？ Series Q40 部品の互換性はありますか？ メ ANSWER ン リーマボルトはどちらから入れても構いません。ただし、ワッシャＡ、Bは方向が決まっていますので、取扱説明書をご確認 ANSWER テ ください。また、組立方法を解説した3D動画もWebに掲載していますので、ご参照ください。 シングルタイプ、スペーサタイプ、ロングスペーサタイプで使用しているハブ、ディスク、ボルトは共通で互換性があります。 ナ NEF NER NEH NEF NEH ン Series Series Series Series Series Q34 下穴から追加工したいのですが、材質は何ですか？ Q41 リーマボルトは市販品との互換性はありますか？ ス ANSWER ANSWER S45C相当です。 エクトフレックスカップリング用リーマボルトは、専用特殊設計品のため、市販品との互換性はありません。 リーマボルトが必要な場合は、リーマボルトセットとしてご用命ください。 NEH Series Q35 NEHシリーズ等の大形品にてリーマボルト締付用トルクレンチを持ち合わせていないのですが。 NEF Series Q42 リーマボルトやディスクの部品購入は可能ですか？ ANSWER 油圧トルクレンチの貸出しサービスを行っています。詳細は当社までご相談ください。 ANSWER ディスクセットおよびリーマボルトセットとして販売しています。リーマボルトセットはリーマボルト・緩止めナット・ NES NEF NER NEH ワッシャA・ワッシャBがセットとなり、どちらも片側分となりますので、スペーサタイプは2セット必要となります。 Series Series Series Series Q36 カップリング組付け後にディスクが軸方向にペコペコ動くのですが、大丈夫ですか？ NES Series ANSWER Q43 部品販売は行っていますか？ 緩止めナットを締め付ける際、カップリングにスラスト荷重がかかっていると、ディスクが軸方向にペコペコと動く現象が起こります。 この現象を当社では“ペッコン現象”と称しており、ディスクに余計な応力が掛かっているため、そのままの状態でのご使用はお勧めできません。 ANSWER ペッコン現象が起こった場合は、一旦緩止めナットを緩め、カップリングにスラスト荷重が掛からない状態で再度組付けることにより解消します。 部品販売は行っていません。製品一式にてご発注ください。 なお、NESシリーズ、NERシリーズについてはお客様にて分解・組立をすることができませんので、当社までご依頼ください。 NEF NEF NER NEH Series Series Series Series Q37 運転中にディスクが開いたり閉じたりしているが異常ではないですか？ Q44 従来の形番に対して現在の形番がわかる資料はありますか? ANSWER ANSWER エクトフレックスカップリングは負荷やミスアライメントの大きさによりディスクはたわみながら回転します。したがって 旧形番代替品検索サービスがございますので、ご利用ください。 この現象は異常ではありません。ただ停止後、ディスクのたわみがなくならなかったり、変形してしまっていた場合は過負荷 （右記の2次元コードよりアクセスください。） やミスアライメント過大が考えられますのでディスクを交換の上、ご使用条件や取付状況の見直しをお願いします。 2006年7月以前の商品 2016年10月以前の商品 9 10 NES Series s rie Se NE H

エクトフレックスカップリング ご利用ガイドブック／A3（420*297） s N rie Se EF ご利用 ご採用段階・ご使用段階 設計編 周囲環境編 取 扱 編 メンテナンス ガイドブック ® │ご検討段階│ │ご採用段階│ │ご使用段階│ ECHT-FLEX COUPLING User's Guidebook Se R ries NE NES NEF NER NEH NEF NEH Series Series Series Series Series Series 取 Q31 心出しにおける「許容値」と「推奨値」の違いは？ Q38 立形のロングスペーサ仕様を購入しました。ロングスペーサ地側のスラストプレートに取り付いている 取 ANSWER スラストサポータの先端部（ボール）が球面になっていますが、正しいでしょうか？ 扱 偏心・偏角等、各々のミスアライメントは相関関係にあり、一方が増加すると他方は減少することになります。「許容値」は、 ANSWER 扱 他のミスアライメントが0の状態での吸収可能な値となり、「推奨値」は各ミスアライメントが複合して発生している状態を 考慮した値になります。心出し時には推奨値以下に入るようご調整ください。 スラストサポータの先端部（ボール）は平面になるようにしてください。球面になって 編 いる場合は、先端部（ボール）を手で回して平面にしてください。 編 NEF NEH Series Series Q32 NES トルクレンチを使用しないで緩止めナットを締付けると、どうなりますか？ Series Q39 購入後に分解して追加工はできますか？ ANSWER ANSWER 許容トルクは規定の締付トルクで緩止めナットを締付けた場合の値ですので、トルクレンチを用いない締付けは、締付け 不足によるスリップ、締付け過大による部品の変形など事故の原因となります。締付けの際は必ずトルクレンチを使用して、 心出し治具を用いて組立を行っていますので、お客様での分解・組立・追加工はできません。 規定の締付トルクで締付けてください。 NEF Series Q33 NEF 組付けの際、リーマボルトを入れる方向は決まっていますか？ Series Q40 部品の互換性はありますか？ メ ANSWER ン リーマボルトはどちらから入れても構いません。ただし、ワッシャＡ、Bは方向が決まっていますので、取扱説明書をご確認 ANSWER テ ください。また、組立方法を解説した3D動画もWebに掲載していますので、ご参照ください。 シングルタイプ、スペーサタイプ、ロングスペーサタイプで使用しているハブ、ディスク、ボルトは共通で互換性があります。 ナ NEF NER NEH NEF NEH ン Series Series Series Series Series Q34 下穴から追加工したいのですが、材質は何ですか？ Q41 リーマボルトは市販品との互換性はありますか？ ス ANSWER ANSWER S45C相当です。 エクトフレックスカップリング用リーマボルトは、専用特殊設計品のため、市販品との互換性はありません。 リーマボルトが必要な場合は、リーマボルトセットとしてご用命ください。 NEH Series Q35 NEHシリーズ等の大形品にてリーマボルト締付用トルクレンチを持ち合わせていないのですが。 NEF Series Q42 リーマボルトやディスクの部品購入は可能ですか？ ANSWER 油圧トルクレンチの貸出しサービスを行っています。詳細は当社までご相談ください。 ANSWER ディスクセットおよびリーマボルトセットとして販売しています。リーマボルトセットはリーマボルト・緩止めナット・ NES NEF NER NEH ワッシャA・ワッシャBがセットとなり、どちらも片側分となりますので、スペーサタイプは2セット必要となります。 Series Series Series Series Q36 カップリング組付け後にディスクが軸方向にペコペコ動くのですが、大丈夫ですか？ NES Series ANSWER Q43 部品販売は行っていますか？ 緩止めナットを締め付ける際、カップリングにスラスト荷重がかかっていると、ディスクが軸方向にペコペコと動く現象が起こります。 この現象を当社では“ペッコン現象”と称しており、ディスクに余計な応力が掛かっているため、そのままの状態でのご使用はお勧めできません。 ANSWER ペッコン現象が起こった場合は、一旦緩止めナットを緩め、カップリングにスラスト荷重が掛からない状態で再度組付けることにより解消します。 部品販売は行っていません。製品一式にてご発注ください。 なお、NESシリーズ、NERシリーズについてはお客様にて分解・組立をすることができませんので、当社までご依頼ください。 NEF NEF NER NEH Series Series Series Series Q37 運転中にディスクが開いたり閉じたりしているが異常ではないですか？ Q44 従来の形番に対して現在の形番がわかる資料はありますか? ANSWER ANSWER エクトフレックスカップリングは負荷やミスアライメントの大きさによりディスクはたわみながら回転します。したがって 旧形番代替品検索サービスがございますので、ご利用ください。 この現象は異常ではありません。ただ停止後、ディスクのたわみがなくならなかったり、変形してしまっていた場合は過負荷 （右記の2次元コードよりアクセスください。） やミスアライメント過大が考えられますのでディスクを交換の上、ご使用条件や取付状況の見直しをお願いします。 2006年7月以前の商品 2016年10月以前の商品 9 10 NES Series s rie Se NE H
