トロイドライブ_ウォームパワードライブ／A3（420*297） Response capabilities of TSUBAKI TroiDrive Worm Power Drive® かゆいところに手が届く つばきの「トロイドライブ・ウォームパワードライブ」は、 つばきの 他社にはない2種類のウォームギヤ、アプリケーションに応じた機能の付加、 永年において培ってきた技術と品質、検討段階から使用後のサポート体制まで、 「かゆいところに手が届く対応力」でお客さまのさまざまなニーズにお応えします。 『対応力。』 また、新たに制定された「トップランナー基準」に 対応した商品をウォーム減速機業界で先行して発売しました。 2種類のウォームギヤで 充実のラインアップで 多彩なバリエーションで あらゆる使用用途に 「対応」 トップランナーモータに 海外の高効率規制に します。 1 2 ▲ ▲ ▲ ▲ ▲ ▲

トロイドライブ_ウォームパワードライブ／A3（420*297） Response capabilities of TSUBAKI TroiDrive Worm Power Drive® かゆいところに手が届く つばきの「トロイドライブ・ウォームパワードライブ」は、 つばきの 他社にはない2種類のウォームギヤ、アプリケーションに応じた機能の付加、 永年において培ってきた技術と品質、検討段階から使用後のサポート体制まで、 「かゆいところに手が届く対応力」でお客さまのさまざまなニーズにお応えします。 『対応力。』 また、新たに制定された「トップランナー基準」に 対応した商品をウォーム減速機業界で先行して発売しました。 2種類のウォームギヤで 充実のラインアップで 多彩なバリエーションで あらゆる使用用途に 「対応」 トップランナーモータに 海外の高効率規制に します。 1 2 ▲ ▲ ▲ ▲ ▲ ▲

トロイドライブ_ウォームパワードライブ／A3（420*297） Response capabilities of TSUBAKI TroiDrive Worm Power Drive® かゆいところに手が届く『対応力。』 円筒形・鼓形２種類のウォームギヤ　　に対応。 ウォームギヤとは他の歯車伝達と異なり、滑り接触を行うため振動・騒音が極めて少なく、 トロイドライブ・ウォームパワードライブの高負荷容量により装置のコンパクト化を実現。 一対のウォームギヤで大きな減速比（一般的に1/10～1/60）を得ることができます。 また、お客様ひとりひとりのご要望に沿うため、豊富なオプションにより対応力を強化しました。 また逆転防止（セルフロック）効果も期待できるギヤです。 セルフロック 高減速比 低騒音・低振動 高負荷容量 コンパクト化 豊富なオプション 低バックラッシ 低角度伝達誤差 ハイパワー＆軽量・コンパクト 他社汎用円筒形 ウォーム トロイドライブ・ウォームパワードライ ■ トルク比較 サイズ200、入力1750r/min 6000 EW・SWシリーズ（円筒形） ブは高い負荷能力により、同一負荷条 件であれば、あらゆる直交ギヤ減速機 出 5000 力 の中で、最もコンパクトです。 ト 4000 ル ク TDシリーズ また、汎用円筒形ウォームギヤに比べ、 3000 TDシリーズ （N・m） WORM POWER DRIVE 円筒形ウォームで1サイズ、鼓形ウォーム 2000 EW・SWシリーズ （鼓形） で2サイズ小さい枠番が選定できます。 他社汎用円筒形ウォーム すなわち、同一サイズであれば、1.5～2 10 20 30 40 50 60 倍の負荷能力を有しています。 減速比 高い効率・省エネルギー 静粛かつ滑らかな運転 効率を重視した良好な滑り伝達を行うため、最適な 歯形精度を極限まで向上させたトロイドライブ・ウォームパワードラ 歯面形状を追求し噛合いロスが少なく高効率を実 イブは静粛で滑らかな回転を得られます。またトロイダルウォームを 現しています。 採用したTDシリーズは同時噛合い歯数が多く、更に回転ムラを抑え 鼓形ウォームギヤ 円筒形ウォームギヤ ■効率比較　サイズ200、入力1750r/min ています。 100 Worm Power Drive 90 High Balance Cylindrical Worm Gear 効 80 　率 EW・SWシリーズ 同時噛合歯数比較 （　％）70 4～6.5枚 TDseries EWJ・EW・SWJ・SW・TMseries 他社汎用円筒形ウォーム 1 2 3 4 60 5 汎用円筒形ウォーム 1.7～2枚 トロイダルウォームは鼓形のウォームが力を全面で伝 円筒形のシリンドリカルウォームを採用しながら、長年の 10 20 30 40 50 60 減速比 達する事で、高い伝動能力と高機能を持ち合わせ、コン 技術が歯面の伝達能力を極限まで追求し能力と効率・コ パクトな装置に最適ハイパフォーマンスウォームです。 ストを高い次元で融合させたハイバランスウォームです。 少ない回転ムラ トロイドライブは同時噛合歯数が多いため、ギヤを用いたあらゆる減速機の中で 角速度変動率 最小の角度伝達誤差です。 5.0% 4.0% 角 度 鼓形ウォームホイル 円筒形ウォームホイル 3.0% 伝 達 誤 2.0% 差 （秒） 1.0% 鼓形ウォーム 円筒形ウォーム 出力軸角度（° ） 0.0% 汎用ヘリカル 精密遊星減速機 円筒ウォーム 鼓形ウォーム トロイドライブ角度伝達誤差データ　代表データ : サイズ 125　減速比 1/60 減速機 1段減速 1/60 1/60 3 4

トロイドライブ_ウォームパワードライブ／A3（420*297） Response capabilities of TSUBAKI TroiDrive Worm Power Drive® かゆいところに手が届く『対応力。』 円筒形・鼓形２種類のウォームギヤ　　に対応。 ウォームギヤとは他の歯車伝達と異なり、滑り接触を行うため振動・騒音が極めて少なく、 トロイドライブ・ウォームパワードライブの高負荷容量により装置のコンパクト化を実現。 一対のウォームギヤで大きな減速比（一般的に1/10～1/60）を得ることができます。 また、お客様ひとりひとりのご要望に沿うため、豊富なオプションにより対応力を強化しました。 また逆転防止（セルフロック）効果も期待できるギヤです。 セルフロック 高減速比 低騒音・低振動 高負荷容量 コンパクト化 豊富なオプション 低バックラッシ 低角度伝達誤差 ハイパワー＆軽量・コンパクト 他社汎用円筒形 ウォーム トロイドライブ・ウォームパワードライ ■ トルク比較 サイズ200、入力1750r/min 6000 EW・SWシリーズ（円筒形） ブは高い負荷能力により、同一負荷条 件であれば、あらゆる直交ギヤ減速機 出 5000 力 の中で、最もコンパクトです。 ト 4000 ル ク TDシリーズ また、汎用円筒形ウォームギヤに比べ、 3000 TDシリーズ （N・m） WORM POWER DRIVE 円筒形ウォームで1サイズ、鼓形ウォーム 2000 EW・SWシリーズ （鼓形） で2サイズ小さい枠番が選定できます。 他社汎用円筒形ウォーム すなわち、同一サイズであれば、1.5～2 10 20 30 40 50 60 倍の負荷能力を有しています。 減速比 高い効率・省エネルギー 静粛かつ滑らかな運転 効率を重視した良好な滑り伝達を行うため、最適な 歯形精度を極限まで向上させたトロイドライブ・ウォームパワードラ 歯面形状を追求し噛合いロスが少なく高効率を実 イブは静粛で滑らかな回転を得られます。またトロイダルウォームを 現しています。 採用したTDシリーズは同時噛合い歯数が多く、更に回転ムラを抑え 鼓形ウォームギヤ 円筒形ウォームギヤ ■効率比較　サイズ200、入力1750r/min ています。 100 Worm Power Drive 90 High Balance Cylindrical Worm Gear 効 80 　率 EW・SWシリーズ 同時噛合歯数比較 （　％）70 4～6.5枚 TDseries EWJ・EW・SWJ・SW・TMseries 他社汎用円筒形ウォーム 1 2 3 4 60 5 汎用円筒形ウォーム 1.7～2枚 トロイダルウォームは鼓形のウォームが力を全面で伝 円筒形のシリンドリカルウォームを採用しながら、長年の 10 20 30 40 50 60 減速比 達する事で、高い伝動能力と高機能を持ち合わせ、コン 技術が歯面の伝達能力を極限まで追求し能力と効率・コ パクトな装置に最適ハイパフォーマンスウォームです。 ストを高い次元で融合させたハイバランスウォームです。 少ない回転ムラ トロイドライブは同時噛合歯数が多いため、ギヤを用いたあらゆる減速機の中で 角速度変動率 最小の角度伝達誤差です。 5.0% 4.0% 角 度 鼓形ウォームホイル 円筒形ウォームホイル 3.0% 伝 達 誤 2.0% 差 （秒） 1.0% 鼓形ウォーム 円筒形ウォーム 出力軸角度（° ） 0.0% 汎用ヘリカル 精密遊星減速機 円筒ウォーム 鼓形ウォーム トロイドライブ角度伝達誤差データ　代表データ : サイズ 125　減速比 1/60 減速機 1段減速 1/60 1/60 3 4

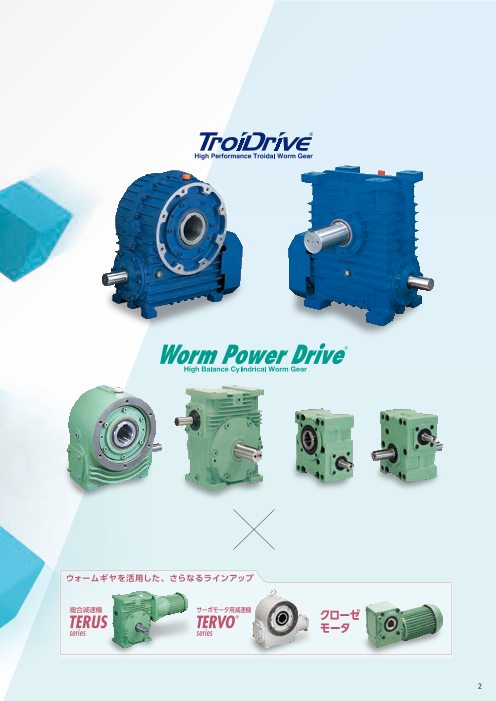

トロイドライブ_ウォームパワードライブ／A3（420*297） Response capabilities of TSUBAKI TroiDrive Worm Power Drive® かゆいところに手が届く『対応力。』 充実のラインアップで様 な々使用　　目的に対応。 Worm Power Drive High Balance Cylindrical Worm Gear TD トロイドライブは、鼓形のトロイダルウォームギヤを採用し、高伝動能力と高効率の両立を実現したハイパ series フォーマンスウォームです。ケースは脚取付の出力中実軸タイプと軸上＆フランジ取付の出力中空軸タイプの EWJ・EWJM 高精度でコンパクト、コスト性にも優れたシリーズ。基本の脚取付でコストとメンテナンス series 性のバランスの取れた最適な設計と、豊富なバリエーションで装置のコンパクト化を可能 2種類を用意。全てのレイアウトに究極のコンパクト化と軽量化を約束します。 EW・EWM にします。 series 能力と効率＆コストのハイバランス ハイパワー&コンパクトの ハイパフォーマンスウォーム 出力中実＆出力中空の2タイプ 出力中実&出力中空の 脚取付タイプ 2タイプ 小形～中形サイズ［ 25～200］ ※EWJ・EWJMシリーズは 回転ムラが小さく 　出力中実軸タイプのみ。 滑らかで静かな回転 SWJ・SWJM 軸上・フランジ取付を基本とした専用ケースを採用し、スペースセービングとコストセービ 中形～大形サイズ series ングの両方を可能とするシリーズ。最適な設計とパワーロックやテーパブシュ軸も用意し、 ［125～315］ SW・SWM 装置のシンプル化に貢献します。 series 能力と効率＆コストのハイバランス EWJ・EW・SWJ・SW・TDシリーズ EW(J)・SW(J) TD 静電粉体焼付塗装 出力中実＆出力中空の2タイプ サ 25 35 42 50 63 70 80 100 125 150 175 200 225 250 280 315 イ 環境に優しく、 ズ 軸上・フランジ取付タイプ キズや塗膜の剥離に強い 減 10 15 20 25 30 40 50 60 100 150 200 250 300 400 500 600 800 1000 1200 1500 1800 2400 3000 3600 速 比 ※SWJ・SWJMシリーズは 小形～中形サイズ［ 25～200］ ※1 ※2 ※3 ※1：TDは450　※2：TDは750　※3：TDは900 　出力中空軸タイプのみ。 出 力 5 50 500 5000 50000 ト ル ク （N・m） TERUS ウォーム減速機にギヤモートルを組合せたヘリカルウォームモータ、ヘリカルウォーム減速機です。ウォー series ムギヤの特長である、高強度・静粛性とギヤモータの高効率・静粛性をあわせ持つ高機能ギヤモータ減 オイルシールの長寿命化を実現 速機です。ギヤ速比の組合せによりセルフロック性など、様々なニーズにお応えします。 オイルシール寿命比較 ●塗装品質の向上 　（塗料の安定した密着性） 独自の新オイルシール構造を採用 オイルシール寿命 2倍以上を実現 ●環境配慮 優れたウォーム特性 装置のコンパクト化 新オイルシール構造は、オ （当社比） 寿 　（シンナーを使わないので イルシールにフィルタを 命 高強度・静粛性・セルフロック性など、様々 装置のコンパクト化、部品点数の削減によるコ 時 　 揮発性有機化合物の排出量削減） な用途・目的に適合します。 ストダウンが図れます。 セット。このフィルターが 間 EWJシリーズ：サイズ 70以下（一段減速） 内部の磨耗粉の侵入を防 SWJシリーズ：サイズ42 以下 豊富なオプション ® ぎ、オイルシールの長寿命 摩耗粉 フィルターなし フィルター付 静電塗装 焼付け 冷却 化を実現します。 新オイルシール構造 条件：サイズ 50 減速比 1/60 入力軸オイルシール部 インバータモータ、ブレーキワンタッチ手動解 業界専用の 入力1750r/min　定格 50％負荷　24 時間連続運転 粉体状態 半溶融時 塗膜完成状態 放付など、豊富なモータ・ブレーキオプショ B：セルフロック仕様　C：エコ仕様 ンに対応します。 ジャストフィットモデルもラインアップ。 5 6

トロイドライブ_ウォームパワードライブ／A3（420*297） Response capabilities of TSUBAKI TroiDrive Worm Power Drive® かゆいところに手が届く『対応力。』 充実のラインアップで様 な々使用　　目的に対応。 Worm Power Drive High Balance Cylindrical Worm Gear TD トロイドライブは、鼓形のトロイダルウォームギヤを採用し、高伝動能力と高効率の両立を実現したハイパ series フォーマンスウォームです。ケースは脚取付の出力中実軸タイプと軸上＆フランジ取付の出力中空軸タイプの EWJ・EWJM 高精度でコンパクト、コスト性にも優れたシリーズ。基本の脚取付でコストとメンテナンス series 性のバランスの取れた最適な設計と、豊富なバリエーションで装置のコンパクト化を可能 2種類を用意。全てのレイアウトに究極のコンパクト化と軽量化を約束します。 EW・EWM にします。 series 能力と効率＆コストのハイバランス ハイパワー&コンパクトの ハイパフォーマンスウォーム 出力中実＆出力中空の2タイプ 出力中実&出力中空の 脚取付タイプ 2タイプ 小形～中形サイズ［ 25～200］ ※EWJ・EWJMシリーズは 回転ムラが小さく 　出力中実軸タイプのみ。 滑らかで静かな回転 SWJ・SWJM 軸上・フランジ取付を基本とした専用ケースを採用し、スペースセービングとコストセービ 中形～大形サイズ series ングの両方を可能とするシリーズ。最適な設計とパワーロックやテーパブシュ軸も用意し、 ［125～315］ SW・SWM 装置のシンプル化に貢献します。 series 能力と効率＆コストのハイバランス EWJ・EW・SWJ・SW・TDシリーズ EW(J)・SW(J) TD 静電粉体焼付塗装 出力中実＆出力中空の2タイプ サ 25 35 42 50 63 70 80 100 125 150 175 200 225 250 280 315 イ 環境に優しく、 ズ 軸上・フランジ取付タイプ キズや塗膜の剥離に強い 減 10 15 20 25 30 40 50 60 100 150 200 250 300 400 500 600 800 1000 1200 1500 1800 2400 3000 3600 速 比 ※SWJ・SWJMシリーズは 小形～中形サイズ［ 25～200］ ※1 ※2 ※3 ※1：TDは450　※2：TDは750　※3：TDは900 　出力中空軸タイプのみ。 出 力 5 50 500 5000 50000 ト ル ク （N・m） TERUS ウォーム減速機にギヤモートルを組合せたヘリカルウォームモータ、ヘリカルウォーム減速機です。ウォー series ムギヤの特長である、高強度・静粛性とギヤモータの高効率・静粛性をあわせ持つ高機能ギヤモータ減 オイルシールの長寿命化を実現 速機です。ギヤ速比の組合せによりセルフロック性など、様々なニーズにお応えします。 オイルシール寿命比較 ●塗装品質の向上 　（塗料の安定した密着性） 独自の新オイルシール構造を採用 オイルシール寿命 2倍以上を実現 ●環境配慮 優れたウォーム特性 装置のコンパクト化 新オイルシール構造は、オ （当社比） 寿 　（シンナーを使わないので イルシールにフィルタを 命 高強度・静粛性・セルフロック性など、様々 装置のコンパクト化、部品点数の削減によるコ 時 　 揮発性有機化合物の排出量削減） な用途・目的に適合します。 ストダウンが図れます。 セット。このフィルターが 間 EWJシリーズ：サイズ 70以下（一段減速） 内部の磨耗粉の侵入を防 SWJシリーズ：サイズ42 以下 豊富なオプション ® ぎ、オイルシールの長寿命 摩耗粉 フィルターなし フィルター付 静電塗装 焼付け 冷却 化を実現します。 新オイルシール構造 条件：サイズ 50 減速比 1/60 入力軸オイルシール部 インバータモータ、ブレーキワンタッチ手動解 業界専用の 入力1750r/min　定格 50％負荷　24 時間連続運転 粉体状態 半溶融時 塗膜完成状態 放付など、豊富なモータ・ブレーキオプショ B：セルフロック仕様　C：エコ仕様 ンに対応します。 ジャストフィットモデルもラインアップ。 5 6

トロイドライブ_ウォームパワードライブ／A3（420*297） Response capabilities of TSUBAKI TroiDrive Worm Power Drive® かゆいところに手が届く『対応力。』 多彩なバリエーションで使用環境　　に対応。 基本形 入力軸タイプ 出力軸タイプ シャフト＆据付姿勢 モータ モータオプション 脚取付 ブレーキ付モータ 脚 IEC 規格 フランジ 汎用モータ クローゼモータ →206ページ 海外規格対応 （グローバルシリーズ） 出力中空軸 モータ ベース フランジ ギヤモートル 直交高減速 入力両軸 GMTAシリーズ インバータモータ付 TERUS →174ページ フランジマウント 専用フランジ （&カップリング） 出力両軸 ハード端子箱付 パワーロック®仕様 サーボモータ TERVO →200ページ 屋外仕様 テーパブシュ仕様 軸上・フランジ取付 異電圧対応 フランジマウント モータマウント 出力中実軸 ベース ケース上にも 取付可能 ブレーキワンタッチ アダプタ取付 手動解放付 省エネ 入力両軸 トップランナー基準にウォームギヤ業界で 先駆けて対応！ トルクアーム取付 ■モータの効率クラス 単一速度三相かご形誘導電動機の効率クラス（IEコード）は、 手動軸付 両面フランジ仕様 JIS C 4034－30 ： 2011にてIE１～IE3が定められています。 効率クラス モータ種類 IE1 標準効率 従来の一般的な標準効率モータ 出力中実 フランジマウント IE2 高効率 高効率モータ IE3 プレミアム効率 トップランナーモータ エンコーダ付 7 8

トロイドライブ_ウォームパワードライブ／A3（420*297） Response capabilities of TSUBAKI TroiDrive Worm Power Drive® かゆいところに手が届く『対応力。』 多彩なバリエーションで使用環境　　に対応。 基本形 入力軸タイプ 出力軸タイプ シャフト＆据付姿勢 モータ モータオプション 脚取付 ブレーキ付モータ 脚 IEC 規格 フランジ 汎用モータ クローゼモータ →206ページ 海外規格対応 （グローバルシリーズ） 出力中空軸 モータ ベース フランジ ギヤモートル 直交高減速 入力両軸 GMTAシリーズ インバータモータ付 TERUS →174ページ フランジマウント 専用フランジ （&カップリング） 出力両軸 ハード端子箱付 パワーロック®仕様 サーボモータ TERVO →200ページ 屋外仕様 テーパブシュ仕様 軸上・フランジ取付 異電圧対応 フランジマウント モータマウント 出力中実軸 ベース ケース上にも 取付可能 ブレーキワンタッチ アダプタ取付 手動解放付 省エネ 入力両軸 トップランナー基準にウォームギヤ業界で 先駆けて対応！ トルクアーム取付 ■モータの効率クラス 単一速度三相かご形誘導電動機の効率クラス（IEコード）は、 手動軸付 両面フランジ仕様 JIS C 4034－30 ： 2011にてIE１～IE3が定められています。 効率クラス モータ種類 IE1 標準効率 従来の一般的な標準効率モータ 出力中実 フランジマウント IE2 高効率 高効率モータ IE3 プレミアム効率 トップランナーモータ エンコーダ付 7 8

トロイドライブ_ウォームパワードライブ／A3（420*297） Response capabilities of TSUBAKI TroiDrive Worm Power Drive® かゆいところに手が届く『対応力。』 豊富なノウハウであらゆる用途に　　対応。 医療用機器 撹拌機 研磨機 ユーザーニーズに応えるアプリケーション対応力と経験に裏打ちされた ® ソリューション力がつくり出す特殊仕様商品。 照明・舞台装置 自動倉庫 洗車機 つばきのトロイドライブ・ウォームパワードライブは、 あらゆるシーンに見合ったオプションを用意しており、細かいところまでカスタマイズが可能です。 印刷機 エレベーター 反転機 お客様のご要望にぴったり合ったトロイドライブ・ウォームパワードライブをご提案します。 過負荷保護装置仕様 昇降用ブレーキ付仕様 水冷却仕様 高減速複合ユニット（TERUS）仕様 アダプタ付（オスインロー）仕様 出力二軸仕様 応 冷却水入口 用 冷却水出口 例 静音ブレーキ （手動開放付） 機械式過負荷保護装置 オスインロー ハイポイドモートル（HMTA） TERVO（GMTK） パワーロック（SL） アダプタ 9 10

トロイドライブ_ウォームパワードライブ／A3（420*297） Response capabilities of TSUBAKI TroiDrive Worm Power Drive® かゆいところに手が届く『対応力。』 豊富なノウハウであらゆる用途に　　対応。 医療用機器 撹拌機 研磨機 ユーザーニーズに応えるアプリケーション対応力と経験に裏打ちされた ® ソリューション力がつくり出す特殊仕様商品。 照明・舞台装置 自動倉庫 洗車機 つばきのトロイドライブ・ウォームパワードライブは、 あらゆるシーンに見合ったオプションを用意しており、細かいところまでカスタマイズが可能です。 印刷機 エレベーター 反転機 お客様のご要望にぴったり合ったトロイドライブ・ウォームパワードライブをご提案します。 過負荷保護装置仕様 昇降用ブレーキ付仕様 水冷却仕様 高減速複合ユニット（TERUS）仕様 アダプタ付（オスインロー）仕様 出力二軸仕様 応 冷却水入口 用 冷却水出口 例 静音ブレーキ （手動開放付） 機械式過負荷保護装置 オスインロー ハイポイドモートル（HMTA） TERVO（GMTK） パワーロック（SL） アダプタ 9 10

トロイドライブ_ウォームパワードライブ／A3（420*297） Response capabilities of TSUBAKI TroiDrive Worm Power Drive® コンテンツ かゆいところに手が届く『対応力。』 つばき産業用機械製品 情報サイトは、つばき商品の総合技術サイトです。 様 な々モータに対応。 製品情報、選定計算、図面・取扱説明書などのダウンロードが可能です。 つばき産業用機械製品 情報サイト アドレス https://tt-net.tsubakimoto.co.jp サーボモータ用減速機 図面ダウンロード 3D-CADデータ、DXF図面データ、 PDF外形図のダウンロードが可能 です。 装置の「SERVO」化を、ツバキTERVOがお応えします。 サーボモータ取付用のモータラウンジと入力軸のクランプを標準化。 取説 紹介は→200 ページ 詳しくは別冊カタログを参照ください。 取扱説明書のダウンロードが可能 です。 高い汎用性 優れた停止位置精度 多彩なバリエーション カタログダウンロード つばき標準のギヤボックスと同寸法のため、 汎用の歯車機構に比べてウォームギヤはバック 直交軸中実の脚取付で中空の軸上取付といっ 各種カタログ・パンフレットのダウ ンロードが可能です。 装置のサーボモータ化を容易に行えます。各社 ラッシが小さく、優れた停止位置精度が期待で たバリエーションにより、最適な装置設計が サーボモータに対応します。 きます。 可能です。 お問い合わせ クローゼモータ WEBや電話でのお問い合わせを受 製品情報 け付けています。また、製品検討さ 各製品の特長・仕様などが確認でき れる際に疑問点や相談事が生じた ます。 場合、スムーズかつスピーディーに セルフロック性、静粛性、堅牢な歯車構造などウォームギヤ独自の優れた特長を 当社担当者とオンラインでの打ち合 わせも可能です。 備えた直交軸ギヤモータです。 紹介は→206 ページ 詳しくは別冊カタログを参照ください。 減速機商品 MOVIEライブラリ 軽量・コンパクト 優れた静粛性 直交・高減速 ■　ラッピングマシン (研磨機) 定盤・ギヤ回転 ■　PETボトルプリフォーム移載 つばきのさまざまな製品の採用事例として、 トロイドライブ TDシリーズ トロイドライブ TDシリーズ 「アプリケーション」「製品の特長」「構造・取り 扱い」のキーワードごとに、３Dモデルによる アルミフレームのモータを全容量に採用するこ ウォームギヤのすべり伝動で、他の歯車機種に 一段ウォームギヤで減速比 1/60 まで、一段目 とで軽量化を図り、シンプルな構造でモータの 比べて非常になめらかで静粛な運転を実現しま ヘリカルギヤと二段目ウォームギヤの組み合わ 動画でわかりやすく紹介していますので、 長手方向のコンパクト化を実現します。 す。 せにより最大減速比 1/300 までの直交高減速 ぜひご覧ください。 タイプを実現します。 鼓形ウォーム減速機の特長 トロイドライブは滑らかな運転と少ない コンパクトに大きなトルクを伝達。 回転ムラにより最終製品の仕上がり精度を ワークの搬送を妨げず製造ラインに最適な 向上させます。 レイアウトが可能です。 他も多数ご用意しています。 ラッピングマシン プリフォーム 複合減速機 の動画 の動画 の動画 11 12

トロイドライブ_ウォームパワードライブ／A3（420*297） Response capabilities of TSUBAKI TroiDrive Worm Power Drive® コンテンツ かゆいところに手が届く『対応力。』 つばき産業用機械製品 情報サイトは、つばき商品の総合技術サイトです。 様 な々モータに対応。 製品情報、選定計算、図面・取扱説明書などのダウンロードが可能です。 つばき産業用機械製品 情報サイト アドレス https://tt-net.tsubakimoto.co.jp サーボモータ用減速機 図面ダウンロード 3D-CADデータ、DXF図面データ、 PDF外形図のダウンロードが可能 です。 装置の「SERVO」化を、ツバキTERVOがお応えします。 サーボモータ取付用のモータラウンジと入力軸のクランプを標準化。 取説 紹介は→200 ページ 詳しくは別冊カタログを参照ください。 取扱説明書のダウンロードが可能 です。 高い汎用性 優れた停止位置精度 多彩なバリエーション カタログダウンロード つばき標準のギヤボックスと同寸法のため、 汎用の歯車機構に比べてウォームギヤはバック 直交軸中実の脚取付で中空の軸上取付といっ 各種カタログ・パンフレットのダウ ンロードが可能です。 装置のサーボモータ化を容易に行えます。各社 ラッシが小さく、優れた停止位置精度が期待で たバリエーションにより、最適な装置設計が サーボモータに対応します。 きます。 可能です。 お問い合わせ クローゼモータ WEBや電話でのお問い合わせを受 製品情報 け付けています。また、製品検討さ 各製品の特長・仕様などが確認でき れる際に疑問点や相談事が生じた ます。 場合、スムーズかつスピーディーに セルフロック性、静粛性、堅牢な歯車構造などウォームギヤ独自の優れた特長を 当社担当者とオンラインでの打ち合 わせも可能です。 備えた直交軸ギヤモータです。 紹介は→206 ページ 詳しくは別冊カタログを参照ください。 減速機商品 MOVIEライブラリ 軽量・コンパクト 優れた静粛性 直交・高減速 ■　ラッピングマシン (研磨機) 定盤・ギヤ回転 ■　PETボトルプリフォーム移載 つばきのさまざまな製品の採用事例として、 トロイドライブ TDシリーズ トロイドライブ TDシリーズ 「アプリケーション」「製品の特長」「構造・取り 扱い」のキーワードごとに、３Dモデルによる アルミフレームのモータを全容量に採用するこ ウォームギヤのすべり伝動で、他の歯車機種に 一段ウォームギヤで減速比 1/60 まで、一段目 とで軽量化を図り、シンプルな構造でモータの 比べて非常になめらかで静粛な運転を実現しま ヘリカルギヤと二段目ウォームギヤの組み合わ 動画でわかりやすく紹介していますので、 長手方向のコンパクト化を実現します。 す。 せにより最大減速比 1/300 までの直交高減速 ぜひご覧ください。 タイプを実現します。 鼓形ウォーム減速機の特長 トロイドライブは滑らかな運転と少ない コンパクトに大きなトルクを伝達。 回転ムラにより最終製品の仕上がり精度を ワークの搬送を妨げず製造ラインに最適な 向上させます。 レイアウトが可能です。 他も多数ご用意しています。 ラッピングマシン プリフォーム 複合減速機 の動画 の動画 の動画 11 12

トロイドライブ_ウォームパワードライブ／A3（420*297） SELECTION CONTENTS Worm Power Drive ▶機種一覧 P15 P26 High Balance Cylindrical Worm Gear ▶標準仕様 P17 ハイバランス・ウォーム ▶選定 P19 EWJ・EWJM ・ 選定手順フローチャート series SWJ・SWJM series ・ 選定手順　・ 選定例 EW・EWM series SW・SWM series EWJ・EWJM・EW・EWM series SWJ・SWJM・SW・SWM series P26 ▶一段減速（1/10～1/60） ・ 形番表示 ・ 軸配置 ・ 機種一覧　・ モータオプション一覧 ・ 取付例　　・ モータ・減速比形番組合わせ ・ 選定表　　・ 技術資料 ・ 内部構造　・ 寸法図 ▶高減速（1/100～1/3600） 脚取付 軸上・フランジ取付 ・ 形番表示 ・ 軸配置 ・ 機種一覧　・ モータオプション一覧 ・ 取付例　　・ モータ・減速比形番組合わせ ・ 選定表　　・ 技術資料 ・ 内部構造　・ 寸法図 サイズ 25～200 減速比 一段減速 高減速 TD series 1/10～1/60 1/100～1/3600 P124 トルク 12N・m～5300N・m ・ 形番表示　・ 機種一覧　 モータ付　0.1kW～5.5kW ・ 軸配置　　・ 内部構造 ▶一段減速（1/10～1/60） ・ 伝動能力表 P124 ・ 技術資料 ・ 寸法図 ハイパフォーマンス・ウォーム ▶高減速（1/100～1/3600） TD series ・ 伝動能力表 ・ 技術資料 ・ 寸法図 TERUS series P174 脚取付 軸上・フランジ取付 ・ 特長・仕様　・ 形番表示 サイズ 125～315 減速比 一段減速 高減速 ・ 選定　　　 ・ 外形寸法 1/10～1/60 1/100～1/3600 トルク 2700N・m～47000N・m TERVO series P200 TERUS series P174 クローゼモータ P206 Tsubaki E&M Reducer Unit Strategy テラスシリーズ ウォームギヤセット P212 EW(J)GM・SW(J)GM TDGM ▶技術データ P220 サイズ 50～200 サイズ 125～315 ▶オプション P232 減速比 1/100～1/3600 減速比 1/100～1/3600 ▶取扱 P250 13

トロイドライブ_ウォームパワードライブ／A3（420*297） 機種一覧・仕様・選定 ▶機種一覧 ………………………………… P15～16 ▶標準仕様 ………………………………… P17～18 ・減速機標準仕様 ・モータ付タイプ電動機仕様 ▶選　定 ……………………………………… P19～24 ・EWJ・EW・SWJ・SWシリーズ 選定手順フローチャート ・選定手順 ・選定に際して ・選定例 ・機械別負荷分類表 14 選定 仕様 一覧 Introduction

機種一覧・仕様・選定 機種一覧 EWJ･EW･SWJ･SW シリーズ（モータ無タイプ） 一段減速（減速比：1/10 ～ 1/60） 25 35 42 50 63 70 サイズ EWJ25 SWJ25 EWJ35 SWJ35 EWJ42 SWJ42 EWJ50 SWJ50 EWJ63 SWJ63 EWJ70 SWJ70 入力軸形状 入 力 両 軸 ○ △ ○ ○ ○ ○ △ △ △ △ △ △ 出 力 片 軸 ○ － ○ － ○ － ○ － ○ － ○ － 出 出力中実軸 力 出 力 両 軸 ○ － ○ － ○ － ○ － ○ － ○ － 軸 出力中空軸 － ○ － ○ － ○ － ○ － ○ － ○ 形 状 出力中空軸 パワーロック － － － － － － － □ － □ － □ テーパブシュ － － － － － － － － － － － △ 80 100 125 150 175 200 サイズ EW80 SW80 EW100 SW100 EW125 SW125 EW150 SW150 EW175 SW175 EW200 SW200 入力軸形状 入 力 両 軸 □ □ □ □ □ □ □ □ □ □ □ □ 出 力 片 軸 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 出 出力中実軸 力 出 力 両 軸 ○ □ ○ □ ○ □ ○ □ ○ □ ○ □ 軸 出力中空軸 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 形 状 出力中空軸 パワーロック ※ □ ※ □ ※ □ ※ □ ※ □ ※ □ テーパブシュ ※ △ ※ △ ※ △ ※ △ － － － － EWJM･EWM･SWJM･SWM シリーズ（モータ付タイプ） 減速機サイズとモータkWの組合せは｢モータ・減速比形番組合せ表｣を参照ください。 一段減速（減速比：1/10 ～ 1/60） 25 35 42 50 63 70 サイズ EWJM25 SWJM25 EWJM35 SWJM35 EWJM42 SWJM42 EWJM50 SWJM50 EWJM63 SWJM63 EWJM70 SWJM70 入力軸形状 入 力 両 軸 ※ ※ □ □ □ □ □ □ □ □ □ □ 出 力 片 軸 ※ － □ － ○ － ○ － ○ － ○ － 出 出力中実軸 力 出 力 両 軸 ※ － □ － ○ － ○ － ○ － ○ － 軸 出力中空軸 － ※ － ○ － ○ － ○ － ○ － ○ 形 状 出力中空軸 パワーロック － － － － － － － △ － △ － △ テーパブシュ － － － － － － － － － － － △ 80 100 125 150 175 200 サイズ EWM80 SWM80 EWM100 SWM100 EWM125 SWM125 EWM150 SWM150 EWM175 SWM175 EWM200 SWM200 入力軸形状 入 力 両 軸 □ □ □ □ □ □ □ □ □ □ □ □ 出 力 片 軸 ○ ○ ○ ○ ○ ○ ○ ○ □ □ □ □ 出 出力中実軸 力 出 力 両 軸 ○ □ ○ □ ○ □ ○ □ □ □ □ □ 軸 出力中空軸 ○ ○ ○ ○ ○ ○ ○ ○ □ □ □ □ 形 状 出力中空軸 パワーロック ※ △ ※ △ ※ △ ※ △ ※ △ ※ △ テーパブシュ ※ △ ※ △ ※ △ ※ △ － － － － TD シリーズ（モータ無タイプ） 一段減速（減速比：1/10 ～ 1/60） サイズ TD125 TD150 TD175 TD200 TD225 TD250 TD280 TD315 入力軸形状 入 力 両 軸 □ □ □ □ □ □ □ □ 出 出 力 片 軸 ○ ○ ○ ○ ○ ○ ○ ○ 力 出力中実軸 軸 出 力 両 軸 △ △ △ △ △ △ △ △ 形 出力中空軸 出力中空軸 ○ ○ ○ ○ ○ ○ ○ ○ 状 パワーロック □ □ □ □ □ □ □ □ 高減速（減速比：1/100 ～ 1/3600） サイズ TD125 TD150 TD175 TD200 TD225 TD250 TD280 TD315 出 出 力 片 軸 ○ ○ ○ ○ ○ ○ ○ ○ 力 出力中実軸 軸 出 力 両 軸 △ △ △ △ △ △ △ △ 形 出力中空軸 出力中空軸 ○ ○ ○ ○ ○ ○ ○ ○ 状 パワーロック □ □ □ □ □ □ □ □ ○は標準仕様　　△は準標準仕様　　□はオーダー品　　※はデザインストック品です。 15

Introduction EWJ･EW･SW シリーズ（モータ無タイプ） 高減速（減速比：1/100 ～ 1/3600） 25 35 42 50 63 70 サイズ EWJ25 SWJ25 EWJ35 SWJ35 EWJ42 SWJ42 EWJ50 SWJ50 EWJ63 SWJ63 EWJ70 SWJ70 出 力 片 軸 － － － － － － ○ － ○ － ○ － 出 出力中実軸 力 出 力 両 軸 － － － － － － ○ － ○ － ○ － 軸 出力中空軸 － － － － － － － － － － － ※ 形 状 出力中空軸 パワーロック － － － － － － － － － － － ※ テーパブシュ － － － － － － － － － － － ※ 80 100 125 150 175 200 サイズ EW80 SW80 EW100 SW100 EW125 SW125 EW150 SW150 EW175 SW175 EW200 SW200 出 力 片 軸 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 出 出力中実軸 力 出 力 両 軸 ○ □ ○ □ ○ □ ○ □ ○ □ ○ □ 軸 出力中空軸 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 形 状 出力中空軸 パワーロック ※ △ ※ △ ※ △ ※ △ ※ △ ※ △ テーパブシュ ※ △ ※ △ ※ △ ※ △ － － － － EWJM･EWM･SWM シリーズ（モータ付タイプ） 減速機サイズとモータkWの組合せは｢モータ・減速比形番組合せ表｣を参照ください。 高減速（減速比：1/100 ～ 1/3600） 25 35 42 50 63 70 サイズ EWJM25 SWJM25 EWJM35 SWJM35 EWJM42 SWJM42 EWJM50 SWJM50 EWJM63 SWJM63 EWJM70 SWJM70 出 力 片 軸 － － － － － － ○ － ○ － ○ － 出 出力中実軸 力 出 力 両 軸 － － － － － － ○ － ○ － ○ － 軸 出力中空軸 － － － － － － － － － － － ※ 形 状 出力中空軸 パワーロック － － － － － － － － － － － ※ テーパブシュ － － － － － － － － － － － ※ 80 100 125 150 175 200 サイズ EWM80 SWM80 EWM100 SWM100 EWM125 SWM125 EWM150 SWM150 EWM175 SWM175 EWM200 SWM200 出 力 片 軸 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 出 出力中実軸 力 出 力 両 軸 ○ □ ○ □ ○ □ ○ □ ○ □ ○ □ 軸 出力中空軸 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 形 状 出力中空軸 パワーロック ※ △ ※ △ ※ △ ※ △ ※ △ ※ △ テーパブシュ ※ △ ※ △ ※ △ ※ △ － － － － 16 選定 仕様 機種 機種一覧 機種一覧・仕様・選定

機種一覧・仕様・選定 標準仕様 減速機標準仕様 EWJ・EWJM（R）・EW・EWM（R）・SWJ・SWJM（R）・SW・SWM（R）、TDシリーズ 標準仕様 項目 EWJ・EWJM（R）・ EW・EWM（R）・ トロイドライブ TDシリーズ SWJ・SWJM（R）シリーズ SW・SWM（R）シリーズ ウォームギヤ（一段減速） ウォームギヤ（一段減速） 一段減速 タイプ 呼称減速比:1/10, 1/20, 1/30, 減速比：1/10, 1/15, 1/20, 1/25, 1/30, 1/40, 1/50, 1/60 　 1/40, 1/50,1/60 減 速 ウォームギヤ×ウォームギヤ 方 ウォームギヤ×ウォームギヤ （二段減速） 式 （二段減速） 呼称減速比:1/100, 1/150, 1/200, 高減速 減速比：1/100, 1/150, 1/200, 1/250, 1/300, 1/400, 1/500, 　　　　　1/250,1/300, 1/450, タイプ 　　 1/600,1/800, 1/1000, 1/1200, 1/1500, 1/1800, 　　　　　1/600, 1/750,1/900, 　1/2400,1/3000, 1/3600 　　　1/1200, 1/1500, ※EWJ25～42・EWJM42、SWJ25～70・SWJM35～70は除きます。 　 　　　1/1800, 1/2400, 　　 1/3000,1/3600 減 速 オイルバス方式・封入出荷 機 一段減速： 潤滑方式 ダフニーアルファオイルTE260 ダフニーアルファオイルTE260 高減速： ダフニーアルファオイルTE380 新JIS並級　JIS B1301-1976（中実軸部キーは付属出荷） キー仕様 （EW125～200・SW125～200の一段減速タイプとEW200・SW200とTD200～315の高減速 タイプの入力軸キー溝は熱処理によるひずみで公差外となる場合もあります。） マンセルグリーン（2.5G6/3） マンセルブルー（5PB2/6） 　　静電粉体焼付塗装： 　　エポキシポリエステル系 塗装仕様 ※EWJM42～70・SWJM35～42・ 下塗：ラッカープライマー　　上塗：ラッカー系塗料 EW（J M）高減速タイプは ラッカー系塗料 上塗りのみ SWJ・SWJM50～70は右記と同一 防錆期間　屋内保管6ヶ月（工場出荷後） 防錆仕様 外部防錆処理：さび止めグリース塗布　　　 内部防錆処理：潤滑油封入後密閉 設置場所 屋内 －10℃～50℃　 周囲温度 （EWJM・EWM・SWJM・SWMは0℃～40℃） 周 囲 条 95%以下（結露のないこと） 件 周囲湿度 （EWJM・EWM・SWJM・SWMは85％以下〔結露のないこと〕） 高度 標高1,000ｍ以下 雰囲気 腐食性および爆発性ガス、蒸気および結露がなく塵埃の少ないこと。 据付方式 水平・垂直取付（EWJ25～70・EWJM42～70・SWJ25～70・SWJM35～70は据付方向自由） 17

Introduction モータ付タイプ電動機仕様 周囲条件は減速機標準仕様を参照ください。 項目 EWJM（R）・EWM（R）・SWJM（R）・SWM（R）用　電動機仕様 出力 三相　0.1, 0.2, 0.4kW 三相　0.75, 1.5, 2.2, 3.7, 5.5kW ブレーキ無・ブレーキ付 ブレーキ無・ブレーキ付 効率クラス － プレミアム効率：IE3 0.75～ 2.2kW：200/200/220V　50/60/60Hz 電源 200/200/220V　50/60/60Hz 3.7,5.5kW：200/200/220/230V　50/60/60/60Hz 極数 4 保護等級 0.1kW-全閉形（IP44）　0.2～ 0.4kW-全閉外扇形（IP44） 全閉外扇形（IP44） 冷却方式 0.1kW-自冷形（IC410）　0.2～ 0.4kW-自力形（IC411） 自力形（IC411） 電 定格 連続（S1） 連続（S1） 動 機 耐熱クラス 120（E） 0.75kW：155（F） 1.5~5.5kW：130（B） 形式 直流電磁ブレーキ 電源 DC90V 0.75～ 3.7kW：DC90V ブ 5.5kW：瞬時DC180V　常時DC50V レ ー 制動方式 無励磁作動形 キ 部 定格トルク モータ定格トルク150%以上 耐熱クラス 130（B） 0.75～ 3.7kW：130（B）　 5.5kW：120（E） 注）ブレーキ付の保護形式は IP20 となります。 モータ特性 (0.1kW ～ 0.4kW） 相数 出力 ［kW］極数 周波数 電圧 定格電流値 定格回転速度 交流側ブレーキ電流値 ［Hz］ ［V］ ［A］ ［r/min］ A（参考値）at 20℃ 0.1 0.63/0.57/0.58 1420/1680/1710 （0.32/0.29/0.29） （1440/1740/1740） 0.12 三相 0.2 4 50/60/60 200/200/220 1.2/1.1/1.1 1420/1700/1720 （400/400/440） （0.59/0.55/0.55） （1410/1690/1720） 0.12 0.4 2.3/2.0/2.0 1380/1650/1680 （1.2/1.0/1.0） （1390/1670/1700） 0.16 注 1）定格電流値、定格回転速度の（　）内は、400/400/440V 時の値です。 2）ブレーキ付の場合、ブレーキリード線がモータリード線に接続されている相は、上記ブレーキ電流が加算されます。 　 交流側ブレーキ電流値は、AC200V60Hz 時の値です。 トップランナーモータ特性 (0.75kW ～ 5.5kW） 相数 出力 ［kW］極数 周波数 電圧 定格電流値 定格回転速度 エネルギー消費効率 効率クラス 交流側ブレーキ電流値 ［Hz］ ［V］ ［A］ ［r/min］ ［％］ ［IEコード］ A（参考値）at 20℃ 0.75 4.0/3.5/3.4 1440/1730/1740 83.9/86.4/86.4 （1.9/2.0/1.75/1.7）（1435/1440/1730/1740）（83.6/83.9/86.4/86.4） 0.17 1.5 6.6/6.0/5.8 1450/1745/1755 86.9/88.6/89.1 （3.4/3.3/3.0/2.9）（1445/1450/1745/1755）（86.7/86.9/88.6/89.1） 0.10 三相 2.2 4 50/60/60 200/200/220 9.6/8.8/8.4 1450/1745/1755 88.2/89.9/90.2 （50/50/60/60）（380/400/400/440） （4.8/4.8/4.4/4.2）（1445/1450/1745/1755）（88.1/88.2/89.9/90.2） IE3 0.10 3.7 15.4/14.4/13.6 1450/1745/1755 89.2/89.8/90.7 （7.8/7.7/7.2/6.8）（1445/1450/1745/1755）（88.6/89.2/89.8/90.7） 0.08 5.5 22.6/20.8/20.0 1465/1760/1765 91.2/92.1/92.4 （11.3/11.3/10.4/10.0）（1460/1465/1760/1765）（91.2/91.2/92.1/92.4） 0.10 注 1）定格電流値、定格回転速度の（　）内は、380/400/400/440V 時の値です。 2）ブレーキ付の場合、ブレーキリード線がモータリード線に接続されている相は、ブレーキ電流が加算されます。 　 交流側ブレーキ電流値は、AC200V60Hz 時の値です。 　 3）日本国内向けのトップランナーモータの特性です。グローバル電圧対応品については別途ご確認ください。 18 選定 仕様 機種 　仕様 機種一覧・仕様・選定

機種一覧・仕様・選定 選　定 EWJ・EW・SWJ・SW シリーズ選定手順フローチャート Ⅰ 運転条件の決定 Ⅱ 総稼働時間の決定 選 定 運 転 条 件 総 稼 働 時 間 手 Ａ 間欠運転：１０分以内運転 a ０．５時間／日 　　　　　１０分停止の繰返し 順 Ｂ 間欠運転：３０分運転、３０分停止 b 2時間／日 Ｃ 間欠運転：１時間以内 c 10時間／日 Ｄ 間欠運転：２時間以内 Ｅ 連続運転 d 24時間／日 a Ａ b c フ a ロ B b ー c チ ャ b C ー c ト b D c c E は選定例です。 d Ⅰ 運転条件の決定 Ⅱ 総稼働時間の決定 Ⅲ 選定テーブルの決定 運転条件 A・B・C・D・Eの内、 総稼働時間/日a・b・c・dの内、 運転条件・・・・・・Ｂ 選 どれに該当しますか？ どれに該当しますか？ 総稼働条件・・・・・ｂ 定 例 間欠運転で 30分／回で 2時間／日　以内 フ 30分停止 ロ ー チ ャ ー ト B b ２ が該当します。 が該当します。 が決定。 19
