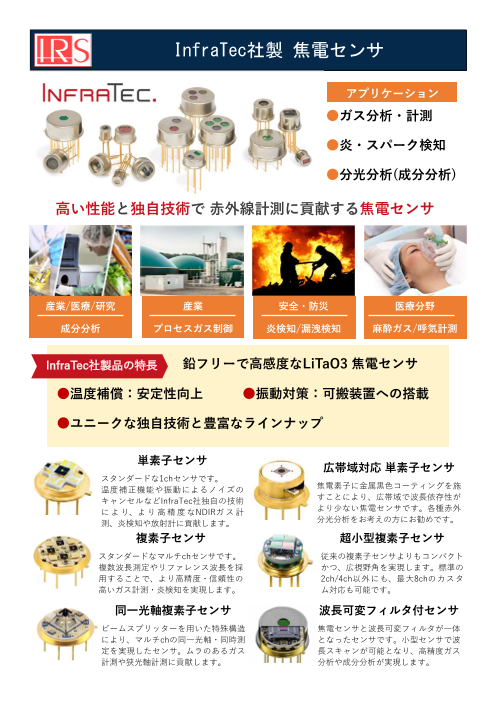

InfraTec社製 焦電センサ アプリケーション ●ガス分析・計測 ●炎・スパーク検知 ●分光分析(成分分析) 高い性能と独自技術で 赤外線計測に貢献する焦電センサ 産業/医療/研究 産業 安全・防災 医療分野 成分分析 プロセスガス制御 炎検知/漏洩検知 麻酔ガス/呼気計測 Inf raTec社製品の特⻑ 鉛フリーで高感度なLiTaO3 焦電センサ ●温度補償：安定性向上 ●振動対策：可搬装置への搭載 ●ユニークな独自技術と豊富なラインナップ 単素子センサ 広帯域対応 単素子センサ スタンダードな1chセンサです。 温度補正機能や振動によるノイズの 焦電素⼦に⾦属⿊⾊コーティングを施 キャンセルなどInfraTec社独自の技術 すことにより、広帯域で波⻑依存性が に よ り、よ り 高 精 度 なNDIRガ ス 計 より少ない焦電センサです。各種赤外 測、炎検知や放射計に貢献します。 分光分析をお考えの方にお勧めです。 複素子センサ 超小型複素子センサ スタンダードなマルチchセンサです。 従来の複素子センサよりもコンパクト 複数波⻑測定やリファレンス波⻑を採 かつ、広視野角を実現します。標準の 用することで、より高精度・信頼性の 2ch/4ch以外にも、最大8chのカスタ 高いガス計測・炎検知を実現します。 ム対応も可能です。 同一光軸複素子センサ 波⻑可変フィルタ付センサ ビームスプリッターを用いた特殊構造 焦電センサと波⻑可変フィルタが⼀体 により、マルチchの同一光軸・同時測 となったセンサです。小型センサで波 定を実現したセンサ。ムラのあるガス ⻑スキャンが可能となり、⾼精度ガス 計測や狭光軸計測に貢献します。 分析や成分分析が実現します。

単素子センサ ラインナップ 単素子センサ 広帯域対応 単素子センサ スタンダードな単素子センサ 広帯域で波⻑依存性の少ないセンサ ハウジ 内蔵 温度 振動 広視野角 単極 超低消費 モード チップサイズ 型式 ング アンプ 補償 対策 FOV>70° 電源 電力 単素子センサ Single Channel Detectors - - - ● - Small: 1.4x1.0mm LIE-202 TO18 JFET ● - - ● - Small: 1.4x1.0mm LIE-216 - ● ● ● - Medium: 2.0x2.0mm LME-302 Voltage - ● ● ● - Large: 3.0x3.0mm LME-502 TO39 JFET ● - ● ● - Medium: 2.0x2.0mm LIE-316 ● ● ● ● - Medium: 2.0x2.0mm LME-316 - - - ● - Small: 1.4x1.0mm LIE-200 TO18 JFET - ● ● ● - Medium: 2.0x2.0mm LME-300 ● - ● - - Small: 1.3x1.3mm LIE-235 ● - ● - - Medium: 2.0x2.0mm LME-335 ● - ● - - Medium: 2.0x2.0mm LME-345 Current - - ● - - Medium: 2.0x2.0mm LME-351 OpAmp TO39 - - ● - - Large: 3.0x3.0mm LME-551 ● ● ● ● ● Medium: 2.0x2.0mm LME-336 ● ● ● ● ● Medium: 2.0x2.0mm LME-346 - ● ● ● ● Medium: 2.0x2.0mm LME-352 なし - ● ● - - Large: 3.0x3.0mm LME-501 広帯域対応 単素子センサ Special Detectors - Medium: φ2.0mm LIE-312(f) Voltage TO39 - - ● - - - Small: φ1.3mm LIE-332(f) Current TO8 - - ● - - - Large: φ8.0mm LIE-329 ※視野角は選択される窓・フィルタによって異なります。お問合せください。 (f)：型式にfがつくものは時定数がより短いものです。FT-IR用途に最適な型式です。 アプリケーション別 InfraTec社推奨センサ ガス分析 LME-335 / LME-336 <高出力、温度補償、振動補償> 炎検知 LME-352 / LME-336 <超低消費電力、高感度、広視野角> 高感度LiTaO3結晶 振動対策 温度補償 高性能・コンパクト Low Microphony Thermal compensaon 受光素子にはLiTaO3(タ 焦電素子は圧電素子(力が加わると電 焦電素子は温度変化に敏感なため、 ンタル酸リチウム)の被 気を流す)の1種であり、環境の振動 周囲温度が測定シグナルに大きな影 膜 を 使 用 し て い る た や雑音などを感知してしまいます。 響を与えます。光学的に不活性な焦 め、高性能でコンパク 振動の影響を受けにくいInfraTec社 電素子をセンサ内に配置し、その信 トかつ多機能なセンサ 独自構造により、様々な現場・環境 号を差し引くことで、安定した測定 を実現しています。 での高精度な測定に貢献します。 を実現します。

複素子センサ ラインナップ 複素子センサ スタンダードなマルチchセンサ ハウジ 内蔵 温度 振動 広視野角 単極 超低消費 モード ch チップサイズ 型式 ング アンプ 補償 対策 FOV>70° 電源 電力 複素子センサ Planer Multi Channel Detectors ● - ● ● - Small: 1.0x1.8mm LIM-252 TO39 JFET 2 ● - - ● - Small: 1.0x1.8mm LIM-222 Voltage ● - ● ● - Medium: 2.0x2.0mm LIM-214 TO8 JFET 4 ● - ● ● - Medium: 2.0x2.0mm LIM-314 ● - - - - Small: 1.0x1.8mm LIM-262 TO39 OpAmp 2 ● - - ● ● Small: 1.0x1.8mm LIM-272 Current ● ● ● - - Medium: 2.0x2.0mm LMM-244 TO8 OpAmp 4 ● ● ● ● ● Medium: 2.0x2.0mm LMM-274 超小型複素子センサ 同一光軸複素子センサ コンパクトかつ広視野角なセンサ ビームスプリッター内蔵センサ FOV 1 FOV 2 受光素子、温度補償部、 赤外フ ィルタ フィルタを垂直に配置し 各ch間に仕切りを設ける ビーム ことで、光クロストーク スプリッター を抑えながら小型化を 実現しました。 受光 素子 ハウジ 内蔵 温度 振動 広視野角 単極 超低消費 モード ch チップサイズ 型式 ング アンプ 補償 対策 FOV>70° 電源 電力 超小型複素子センサ PYROMID® Multi Channel Detectors — Micromechanical flame TO46 JFET ● 〇 - ● - 2 Small: 1.2x0.8mm LRM-202 Voltage TO39 JFET ● 〇 - ● - 4 Small: 1.4x1.4mm LRM-254 Current TO39 OpAmp ● 〇 - ● - 4 Small: 1.4x1.4mm LRM-284 同一光軸複素子センサ PYROMID® Multi Channel Detectors — Beam splitter TO39 JFET - - - ● - 2 Small: 2.2x1.3mm LIM-032 Voltage TO8 JFET - - - ● - 4 Small: 2.2x1.3mm LIM-011 Current TO8 OpAmp - - - - - 4 Small: 2.2x1.3mm LIM-054 ※視野角は選択される窓・フィルタによって異なります。お問合せください。 〇：LRMシリーズはデータシート上で振動対策(LowMicro)の記載がありませんが、振動に強い構造です。 アプリケーション別 InfraTec社推奨センサ ガ ス 分 析 LIM-262 / LIM-272 <温度補償、1波⻑＋リファレンス波⻑> 炎検知 LMM-244 ＜広視野角＞ / LRMシリーズ <広視野角、コンパクト>

標準フィルタ・赤外透過窓 InfraTec社では焦電センサに搭載可能なフィルタ・赤外透過窓を多種取り揃えております。 自社管理のフィルタをご選択いただくことで、品質管理の向上や、一部在庫からの短納期 提供も可能となります。 赤外透過窓・フィルタ ナローバンドパスフィルタ 窓材質・コーティング 透過波⻑ 測定ガス 中⼼波⻑ 半値幅 型式 CaF2 UV ... 10 µm Reference 3.09 µm 160 nm M BaF2 UV ... 13 µm Reference 3.95 µm 90 nm H CsI 耐水コート UV ... 50 µm CH4 3.33 µm 160 nm C KBr 耐水コート UV ... 30 µm HC 3.40 µm 120 nm G サファイア UV ... 6 µm Flame 4.30 µm 600 nm F Si 無コート 1 ... 50 µm CO2 4.26 µm 90 nm T 2 ... 7 µm CO2 4.26 µm 180 nm D Si 反射防止(AR)コート 3 ... 7 µm CO 4.66 µm 180 nm I 3 ... 12 µm CO 4.74 µm 140 nm K 3 ... 5 µm ワイドバンドパス NO 5.30 µm 180 nm L 8 ... 14 µm SO2 7.30 µm 200 nm U 6 ... 15 µm ロングウェーブパス 7 ... 14 µm ※焦電センサの型式により対応可能な種類や板厚、 7.5 ... 12 µm 得られるFOVが異なります。詳細はお問合せください。 波⻑可変フィルタ付きモデル 波⻑：3.1-4.4/3.8-5.0/5.5-8.0/8.0-10.5µm 中赤外FPI分光センサ 焦電センサとFPI(Fabry–Pérot Interfer- ence)波⻑可変フィルタが⼀体となった 簡易分光センサです。 ▶ 軽量・超小型：製品組込も可能 ▶ 同⼀光軸の複数波⻑測定 ポリエチレンの透過率グラフ ▶ 重力補償機能付き：現場測定に貢献 (FTIR/FPI分光センサで測定) NDIRガス計測 生体成分分析 膜厚計測 型式 LFP-3144C-337 LFP-3850C-337 LFP-5580C-337 LFP-80105C-337 波⻑可変範囲 (3.1 ... 4.4) µm (3.8 ... 5.0) µm (5.5 ... 8.0) µm (8.0 ... 10.5) µm 半値幅 (55 ... 70) nm (60 ... 75) nm (100 ... 130) nm (130 ... 220) nm フィルタ時定数 (3 ... 15) ms (2 ... 12) ms (1 ... 10) ms (1 ... 8) ms 株式会社 アイ・アール・システム 〒206-0041 東京都多摩市愛宕4-6-20 IRSビル 電話:042-400-0373 FAX:042-400-0374 E-mail: office@irsystem.com Homepage: https://www.irsystem.com
