安全柵AG2シリーズ

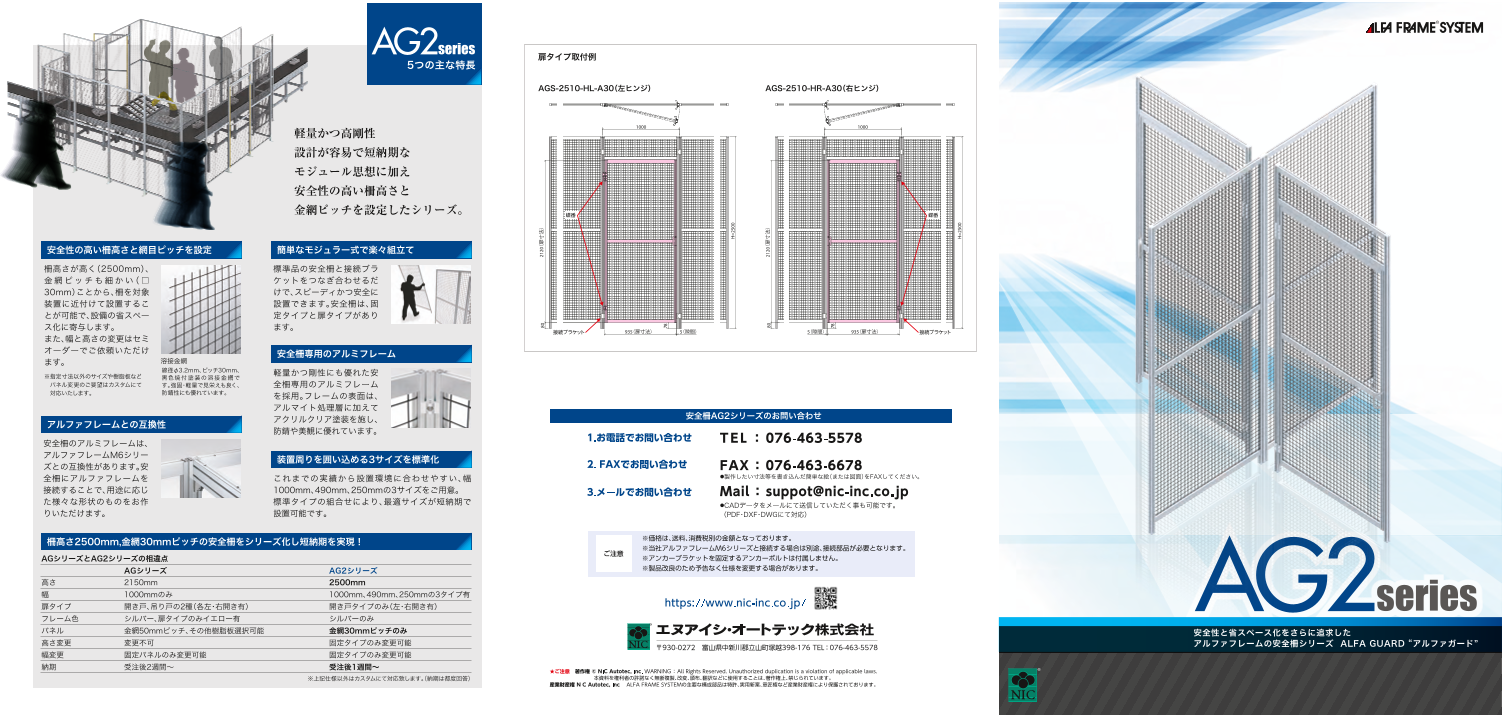

扉タイプ取付例 5つの主な特長 AGS-2510-HL-A30（左ヒンジ） AGS-2510-HR-A30（右ヒンジ） 1000 1000 軽量かつ高剛性 設計が容易で短納期な モジュール思想に加え 安全性の高い柵高さと 金網ピッチを設定したシリーズ。 蝶番 蝶番 安全性の高い柵高さと網目ピッチを設定 簡単なモジュラー式で楽々組立て 柵高さが高く（2500mm）、 標準品の安全柵と接続ブラ 金網ピッチも細かい（□ ケットをつなぎ合わせるだ 30mm）ことから、柵を対象 けで、スピーディかつ安全に 装置に近付けて設置するこ 設置できます。安全柵は、固 とが可能で、設備の省スペー 定タイプと扉タイプがあり ス化に寄与します。 ます。 接続ブラケット 935（扉寸法） 5（隙間） 5（隙間） 935（扉寸法） 接続ブラケット また、幅と高さの変更はセミ オーダーでご依頼いただけ 安全柵専用のアルミフレーム ます。 溶接金網 線径φ3.2mm、ピッチ30mm、 ※指定寸法以外のサイズや樹脂板など 黒色焼付塗装の溶接金網で 軽量かつ剛性にも優れた安 　パネル変更のご要望はカスタムにて す。強固・軽量で見栄えも良く、 全柵専用のアルミフレーム 　対応いたします。 防錆性にも優れています。 を採用。フレームの表面は、 アルマイト処理層に加えて アルファフレームとの互換性 アクリルクリア塗装を施し、 安全柵AG2シリーズのお問い合わせ 防錆や美観に優れています。 安全柵のアルミフレームは、 1.お電話でお問い合わせ TEL ： 076-463-5578 アルファフレームM6シリー 装置周りを囲い込める3サイズを標準化 ズとの互換性があります。安 2. FAXでお問い合わせ FAX ： 076-463-6678 全柵にアルファフレームを これまでの実績から設置環境に合わせやすい、幅 ●製作したい寸法等を書き込んだ簡単な絵（または図面）をFAXしてください。 接続することで、用途に応じ 1000mm、490mm、250mmの3サイズをご用意。 3.メールでお問い合わせ Mail ： tokyo@alfaframe.jp た様々な形状のものをお作 標準タイプの組合せにより、最適サイズが短納期で ●CADデータをメールにて送信していただく事も可能です。 りいただけます。 設置可能です。 （PDF・DXF・DWGにて対応） 柵高さ2500mm,金網30mmピッチの安全柵をシリーズ化し短納期を実現！ ※価格は、送料、消費税別の金額となっております。 ※当社アルファフレームM6シリーズと接続する場合は別途、接続部品が必要となります。 AGシリーズとAG2シリーズの相違点 ご注意 ※アンカーブラケットを固定するアンカーボルトは付属しません。 AGシリーズ AG2シリーズ ※製品改良のため予告なく仕様を変更する場合があります。 高さ 2150mm 2500mm 幅 1000mmのみ 1000mm、490mm、250mmの3タイプ有 扉タイプ 開き戸、吊り戸の2種（各左・右開き有） 開き戸タイプのみ（左・右開き有） https://www.nic-inc.co.jp/ フレーム色 シルバー、扉タイプのみイエロー有 シルバーのみ パネル 金網50mmピッチ、その他樹脂板選択可能 金網30mｍピッチのみ 安全性と省スペース化をさらに追求した 高さ変更 変更不可 固定タイプのみ変更可能 〒930-0272　富山県中新川郡立山町塚越398-176 TEL：076-463-5578 アルファフレームの安全柵シリーズ ALFA GUARD アルファガード” 幅変更 固定パネルのみ変更可能 固定タイプのみ変更可能 納期 受注後2週間～ 受注後1週間～ ★ご注意　著作権 © NIC Autotec, Inc. WARNING ： All Rights Reserved. Unauthorized duplication is a violation of applicable laws. ※上記仕様以外はカスタムにて対応致します（。納期は都度回答） 本資料を権利者の許諾なく無断複製、改変、頒布、翻訳などに使用することは、著作権上、禁じられています。 産業財産権 NIC Autotec, Inc. ALFA FRAME SYSTEMの主要な構成部品は特許、実用新案、意匠権など産業財産権により保護されております。 221001.P-R01.N-1,000 80 2120（扉寸法） 78 H=2500 80 2120（扉寸法） 78 H=2500 ”

ご注意 安全柵は組み立て出荷となります。 ※フレームの端面にはエンドキャップが取り付いております。 標準品 固定タイプと扉タイプをご用意いたしました。 固定タイプ（2ヶ所） 扉タイプ　（4ヶ所） アクセサリー アンカーブラケット、 接続セット、マグネットキャッチ、打掛等、 扉は開き戸タイプで、それぞれ右開き用、左開き用があります。 安全柵を構成するために必要なアクセサリー類をご用意いたしました。 固定タイプ　サイズ限定 固定タイプ　セミオーダー アンカーブラケットセット 接続ブラケットセット マグネットキャッチセット ※価格・納期は都度お問合せください。 AGM-2510-A30 AGM-25025-A30 AGM-25049-A30 AGM-2510-A30-W（幅）-H（高さ） 材質：SS400　表面処理：三価クロメート 材質：SPHC　表面処理：三価クロメート 材質：①③SPCC　②ABS樹脂［ABS］　表面処理：①③三価クロメート （W1000mm） （W250mm） （W490mm） （W:160mm～970mm） （H:2020mm～2440mm） アンカーブラケットセット1 接続ブラケットセット1 マグネットキャッチセット1 30mmピッチで選択可 60mmピッチで選択可 AGBK-AL30 AGBK-2555 AGBK-MG06-1 27,830円/set 質量 14.7kg 16,220円/set 質量 5.8kg 22,540円/set 質量 8.6kg 930円/set 質量 360g 160円/set 質量 51g 940円/set 質量 147g W=1000 W=250 W=490　　 W=160～970 （30mmピッチで選択可） （型式例）AGM-2510-A30-940-2140 3.2 セット内容 セット内容 セット内容 15 60 ボルトM6×18（2ヶ） 7 φ13 ボルトM6×15（2ヶ） 55 30 ①マグネットキャッチ （1ヶ） 四角ナットM6（2ヶ） 四角ナットM6（2ヶ） 2-φ7 ②マグネットキャッチベース（1ヶ） ナットホルダー（2ヶ） ナットホルダー（2ヶ） 12.5 ③マグネットキャッチ受座 （1ヶ） 12.5 ボルトM6×15 （2ヶ） 四角ナットM4 （2ヶ） 2-7×13長穴 7 25 四角ナットM6 （2ヶ） 58 ナットホルダー （4ヶ） 六角穴付皿ボルトM4×10 （2ヶ） 接続ブラケットセット2 六角穴付ボタンボルトM3×6（2ヶ） 15 30 75 AGBK-5555 2-M4用皿穴 2-M3 2-φ3.5 30 290円/set 質量 107g ① ② ③ アンカーブラケットセット1-2 AGBK-AL60 セット内容 ボルトM6×15（4ヶ） 3.2 1,400円/set 質量 728g 四角ナットM6（4ヶ） ナットホルダー（4ヶ） 55 30 打掛セット 4-φ7 セット内容 12.5 材質：SUS304　表面処理：鏡面仕上 ボルトM6×18（4ヶ） 30 15 60 12.5 φ13 四角ナットM6（4ヶ） 2-7 30 AGBK-UT06 ナットホルダー（4ヶ） 55 950円/set 質量 83g 2-7 セット内容 □30 □30 □30 □30 六角穴付皿ボルトM3×10（4ヶ） Ｔ字接続ブラケットセット 四角ナットM3 （4ヶ） 30 15 ナットホルダー （4ヶ） 60 75 4-皿穴 扉タイプ　サイズ限定 AG2固定部補強キット 材質：A6063S-T5　アルマイト処理 ※規格寸法外サイズは、カスタム品として対応します。 ※本キットはお客様ご自身で組み立てが必要です。 アンカーブラケットセット2-1 Ｔ字接続ブラケットセット AGS-2510-HL-A30 AGS-2510-HR-A30 セット内容 AGRF-1275 セット内容 AGBK-AC30-B AGBK-3025 70 （左ヒンジ） （右ヒンジ） 組立出荷 3,010円/set 質量 1.723kg 縦部材（30角）1270mm 1本 横部材（30角）170mm 2,100円/set 質量 593g 400円/set 質量 42g 2本 45,540円/set 質量 18.5kg 45,540円/set 質量 18.5kg 扉タイプフレーム 1セット 蝶番 3個 エンドキャップ 1個 デルタブラケット 4個 セット内容 30.5 (3.2) セット内容 W=1000 W=1000 部品での出荷 30 200 ボルトM6 8個 四角ナット M6 6個 ボルトM6×15（4ヶ） ボルトM6×12（2ヶ） 取手 2個 ナットホルダー 6個 四角ナットM6（4ヶ） 四角ナットM6（2ヶ） 12.5 後入れナットM6 2個 ナットホルダー（4ヶ） 150 15 2-Φ13 ナットホルダー（2ヶ） ★取付用ボルト・ナット・ナット 28.6 2-φ5 　ホルダーを含みます。 後入れナットホルダー 2個 36.9 2-M6 座グリ 深さ 19 15 2 2 30 2×2-7 フェースライナー 25 15 30 材質：ABS樹脂［ABS］　定尺：2000mm　色：イエロー 20 180 35 FR-0628-6-YE 580円/piece 質量 76g アンカーブラケットセット2-2 エンドキャップ AGBK-AC60-B 材質：ABS樹脂［ABS］　色：グレー 0.8 8.6 4 2,740円/set 質量 1093g AGEC-3030-6-GY 30 170 30 30.5 (3.2) 0.8 セット内容 140円/piece 質量 2.6g 8 28 ボルトM6×15（8ヶ） 四角ナットM6（8ヶ） 26 9.05 ナットホルダー（8ヶ） 2-Φ13 150 15 36.9 使用例 58.6 既存商品の溝埋めシール材をはめ込むことで、 30 2×4-7 イエローフレームのように危険区域を識別する 5 30 935 5 935 5 13 ことができます。 □30 □30 30 20 180 ※本キットにはアンカーブラケットは含みません。 65 ※安全柵本体には、エンドキャップが取り付いております。 H=2500 H=2500 78 2120 300 80 H=2500 H=2500 78 2120 300 80 H=2500 80 6 2500 H=2020～2440 80 （60mmピッチで選択可） 200 1015 30 180 6 1275 51 10 65 10 51 10 65 10 81 65 81 3524 35 51 106 6 20 51 10 181 30 181 6 15 6 30 200 200 150 150 1 24.9 30 Φ4.2 Φ3 53 37 50 30 44 53 25 40
