アマノ環境商品総合カタログ

Page 1:www.amano.co.jpアマノ環境商品総合カタログ■ 集塵機 ■ 掃除機 ■ ミストコレクター ■ 粉粒体空気輸送ENVIRONMENTALGENERAL CATALOGSYSTEMS●このカタログで使用されている製品の写真は、出荷時のものと一部異なる場合があります。　また、仕様及び記載内容は事前の予告なしに変更することがあります。●製品・サービス等の詳細についてのお問い合わせ、ご相談は下記支店・営業所まで。本社/〒222-8558 横浜市港北区大豆戸町275番地 TEL（045）401-1441㈹ FAX（045）439-1150ご用命は信頼と実績の当店でhttp : //www. amano. co. jp / kankyo/このカタログは環境保全のため、大豆油インク、再生紙を使用しています。CAT-623605K9810Y100-2016.6

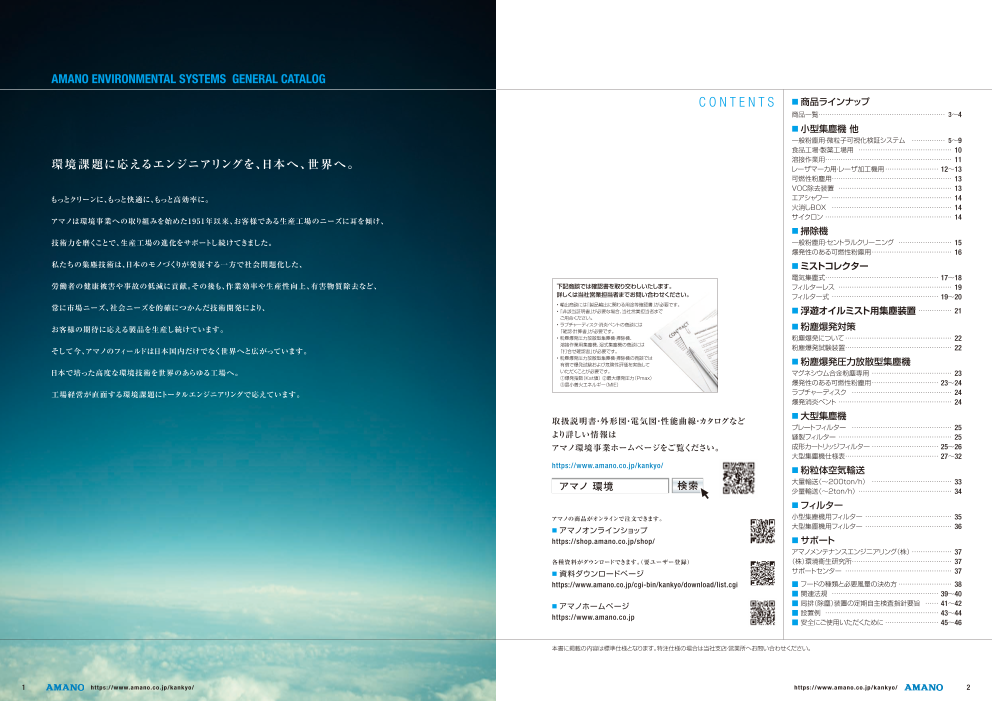

Page 2:1 2http://www.amano.co.jp/kankyo/ http://www.amano.co.jp/kankyo/AMANO ENVIRONMENTAL SYSTEMS GENERAL CATALOGC O N T E N T S ■ 商品ラインナップ商品一覧………………………………………………… 3〜4■ 小型集塵機 他一般粉塵用……………………………………………… 5〜9食品工場・製薬工場用… …………………………………… 10溶接作業用………………………………………………… 11レーザマーカ用・レーザ加工機用……………………… 12〜13可燃性粉塵用……………………………………………… 13VOC除去装置… …………………………………………… 13エアシャワー………………………………………………… 14火消しBOX… ……………………………………………… 14サイクロン…………………………………………………… 14■ 掃除機一般粉塵用・セントラルクリーニング… …………………… 15爆発性のある可燃性粉塵用………………………………… 16■ ミストコレクター電気集塵式…………………………………………… 17〜18フィルターレス… …………………………………………… 19フィルター式…………………………………………… 19〜20■ 粉塵爆発対策粉塵爆発について…………………………………………… 21ラプチャーディスク… ……………………………………… 22爆発消炎ベント……………………………………………… 22粉塵爆発試験装置………………………………………… 22■ 粉塵爆発圧力放散型集塵機マグネシウム合金粉塵専用………………………………… 23爆発性のある可燃性粉塵用…………………………… 23〜24■ 大型集塵機プレートフィルター… ……………………………………… 25縫製フィルター……………………………………………… 25成形カートリッジフィルター………………………………… 26大型集塵機仕様表…………………………………… 27〜32■ 粉粒体空気輸送大量輸送（〜200ton/h）… ……………………………… 33少量輸送（〜2ton/h）……………………………………… 34■ フィルター小型集塵機用フィルター…………………………………… 35大型集塵機用フィルター…………………………………… 36■ サポートアマノメンテナンスエンジニアリング（株）………………… 37（株）環境衛生研究所……………………………………… 37サポートセンター… ………………………………………… 37■ フードの種類と必要風量の決め方……………………… 38■ 関連法規… ………………………………………… 39〜40■ 局排（除塵）装置の定期自主検査指針要旨… …… 41〜42■ 設置例… …………………………………………… 43〜44■ 安全にご使用いただくために……………………… 45〜46取扱説明書・外形図・電気図・性能曲線・カタログなどより詳しい情報はアマノ環境事業ホームページをご覧ください。http://www.amano.co.jp/kankyo/アマノの商品がオンラインで注文できます。■ アマノオンラインショップhttp://shop.amano.co.jp/shop/default.aspxお客様の必要な各種資料がダウンロードできます。（要ユーザー登録）■ 資料ダウンロードページhttp://www.amano.co.jp/cgi-bin/kankyo/download/list.cgiアマノの商品を動画でご紹介します。■ 動画紹介ページhttp://www.amano.co.jp/kankyo/product/movie.html■ アマノホームページhttp://www.amano.co.jp検索アマノ 環境環境課題に応えるエンジニアリングを、日本へ、世界へ。もっとクリーンに、もっと快適に、もっと高効率に。アマノは環境事業への取り組みを始めた1951年以来、お客様である生産工場のニーズに耳を傾け、技術力を磨くことで、生産工場の進化をサポートし続けてきました。私たちの集塵技術は、日本のモノづくりが発展する一方で社会問題化した、労働者の健康被害や事故の低減に貢献。その後も、作業効率や生産性向上、有害物質除去など、常に市場ニーズ、社会ニーズを的確につかんだ技術開発により、お客様の期待に応える製品を生産し続けています。そして今、アマノのフィールドは日本国内だけでなく世界へと広がっています。日本で培った高度な環境技術を世界のあらゆる工場へ。工場経営が直面する環境課題にトータルエンジニアリングで応えています。1 http://www.amano.co.jp/kankyo/

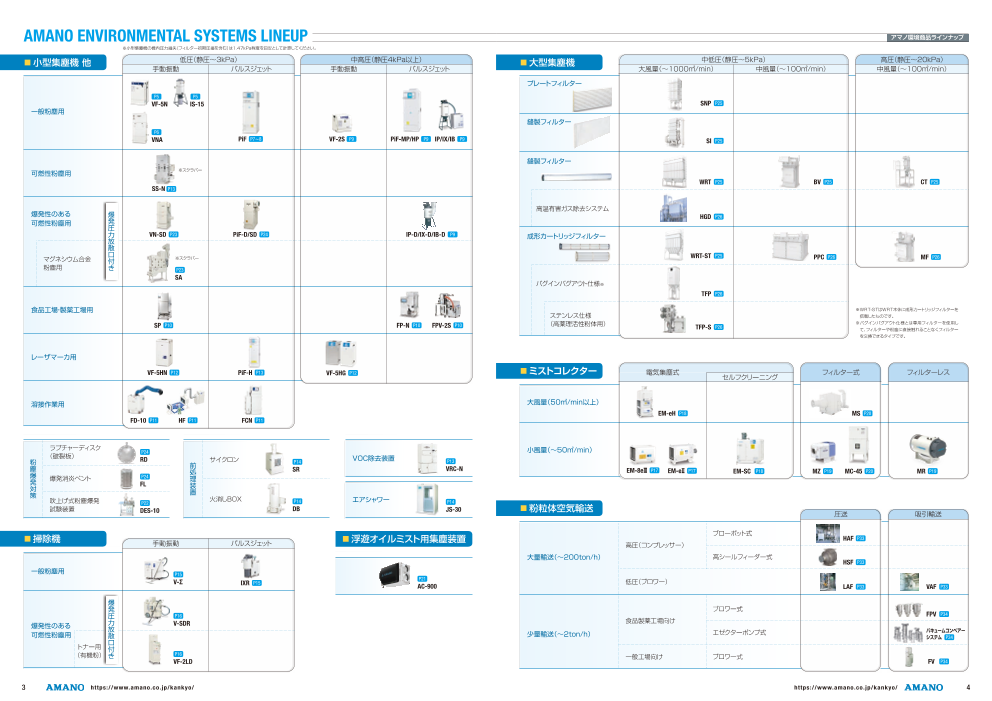

Page 3:3 4http://www.amano.co.jp/kankyo/ http://www.amano.co.jp/kankyo/アマノ環境商品ラインナップAMANO ENVIRONMENTAL SYSTEMS LINEUPVF-2LDP16V-SDRP16※WRT-STはWRT本体に成形カートリッジフィルターを搭載したものです。※バグインバグアウト仕様とは専用フィルターを使用して、フィルターや粉塵に直接触れることなくフィルターを交換できるタイプです。※小型集塵機の機内圧力損失（フィルター初期圧損を含む）は1.47kPa程度を目安として計算してください。■ 小型集塵機 他 ■ 大型集塵機■ ミストコレクター■ 粉粒体空気輸送■ 掃除機低圧（静圧〜3kPa） 中低圧（静圧〜5kPa）電気集塵式中高圧（静圧5kPa以上） 高圧（静圧〜20kPa）フィルターレス吸引輸送手動振動 大風量（〜1000㎥/min）手動振動手動振動パルスジェット 中風量（〜100㎥/min）セルフクリーニングパルスジェット 中風量（〜100㎥/min）フィルター式圧送パルスジェット一般粉塵用一般粉塵用プレートフィルター大風量（50㎥/min以上）大量輸送（〜200ton/h）高圧（コンプレッサー）ブローポット式高シールフィーダー式ブロワー式エゼクターポンプ式ブロワー式エゼクターポンプ式低圧（ブロワー）食品製薬工場向け一般工場向け少量輸送（〜2ton/h）小風量（〜50㎥/min）縫製フィルター高温有害ガス除去システムバグインバグアウト仕様※ステンレス仕様（高薬理活性粉体用）成形カートリッジフィルタートナー用（有機粉）爆発性のある可燃性粉塵用可燃性粉塵用食品工場・製薬工場用レーザマーカ用溶接作業用ラプチャーディスク（破裂板）サイクロン VOC除去装置爆発消炎ベント火消しBOX エアシャワー吹上げ式粉塵爆発試験装置粉塵爆発対策前処理装置爆発性のある可燃性粉塵用マグネシウム合金粉塵用爆発圧力放散口付きIPR/IXR ACR-PKP15 P15V-∑P15SRP14DBP14JS-30P14VRCP13RDP22FLP22DES-10P22VF-5HN VF-5H PiHP12 P12 P13FCNVF-5HGP11P12FD-10 HFP11 P11SP FP-N FPV-2SP10 P10 P10SAP23VNA-SDN PiE-SDNPiF-D/SDVN-SD PiE-SD IP-D/IX-D/IB-DP23 P24P24P23 P24 P9SS-N P13VF-5NP5IS-15P5PiF P6 PiE VF-2S Mi IP/IX/IBP7 P9 P9 P9VNAP6SNPWRTWRT-STHGDTFPTFP-SP25P25P25P26P26P26BV CTMFPPCP25 P25P26P26EM-eHEM-8eⅡ EM-SC MZEM-SCⅡLt MC-45 MJEM-eⅡMSP18P17 P18 P19P18 P20 P19P17P20HAFHSFLAF VAFFPVAGRFVEVP33P33P33 P33P34P34P34P34※スクラバー※スクラバーセントラルクリーニング下記商談では確認書を取り交わしいたします。詳しくは弊社営業担当者までお問い合わせください。• 輸出商談には「製品輸出に関わる用途等確認書」が必要です。•「非該当証明書」が必要な場合、弊社営業担当者まで…ご用命ください。• ラプチャーディスク・消炎ベントの商談には…「確認・計算書」が必要です。• 粉塵爆発圧力放散型集塵機・掃除機、…溶接作業用集塵機、湿式集塵機の商談には…「打合せ確認書」が必要です。• 粉塵爆発圧力放散型集塵機・掃除機の商談では…有償で爆発試験および危険性評価を実施して…いただくことが必要です。…①爆発指数（Kst値）②最大爆発圧力（Pmax）…③最小着火エネルギー（MIE）爆発圧力放散口付き

Page 4:※標準仕様の性能値を記載しています。特注仕様では性能値は変化することがあります。5 6http://www.amano.co.jp/kankyo/ http://www.amano.co.jp/kankyo/IS-15基本性能の完成度を追求した、スタンダードモデル。集塵性能に優れ、取り扱いが簡単。■仕様■仕様型式 VNA-15 VNA-30 VNA-45 VNA-60 VNA-120電源 3相200V 50/60Hz各専用出力［kW］ 0.75 1.5 2.2 3.7 7.5風量［m3/min］ 0 7.5 12 0 15 28 0 22 40 0 30 55 0 60 110静圧［kPa］ 2.45 1.77 0.69 2.55 2.10 1.20 2.55 2.20 1.00 2.90 2.35 0.80 3.20 2.94 0.70フィルター面積［m2］ 4.5 9.0 13.5 18.0 36.0個数［個］ 1 2 3 4 8形状/材質 縫製プレート/帆布11号払落し 手動振動 手動振動（自動振動はオプション）バケット容量［L］ 18 25 36 50 25×4（BSタイプ）推奨ブレーカ［A］ 10 15 20 30 60電源コード［m］ 3（4心・プラグなし） 別売り（4心）吸込口径［mm］ φ127 φ150 φ200 φ200 φ300大きさW×D×H［mm］ 650×400×1205 650×650×1492 850×650×1542 1100×700×1652 1174×1464×1796質量［kg］ 92 145 180 270 510塗装色 日塗工J11-833一般一般110㎥/minIE311㎥/minIE3集塵機VNAサイクロン内蔵集塵機型式 IS-15電源 3相200V 50/60Hz共用出力［kW］ 0.7550Hz風量［m3/min］ 0.0 6.0 9.0静圧［kPa］ 2.0 1.1 0.460Hz風量［m3/min］ 0.0 7.5 11.0静圧［kPa］ 2.8 1.5 0.4フィルター面積［m2］ 4.1個数［個］ 1形状/材質 成形カートリッジ/ポリエステルスパンボンド払落し 手動振動バケット容量［L］ 20推奨ブレーカ［A］ 10電源コード［m］  3（4心・プラグなし）吸込口径［mm］ φ125大きさW×D×H［mm］ 649×649×1462質量［kg］ 70塗装色 日塗工（本体F35-85A、下部・上部YN40）縫製フィルター成形フィルター手動振動手動振動一般粉塵一般粉塵最大風量 プレミアム効率モーター最大風量 プレミアム効率モーター縫製プレートフィルター成形カートリッジフィルターサイクロン内蔵小型集塵機インバーター＆高効率モーターにより省エネ自動運転。■仕様型式 PiF-15 PiF-30 PiF-45 PiF-60電源 3相200V 50/60Hz共用モーター出力［kW］ 0.6 1.35 2.0 3.1インバーター 標準装備効率 IE2 IE3風量［m3／min］ 0 10 18 0 20 30 0 30 45 0 40 60静圧［kPa］ 2.65 1.80 0.50 2.65 2.06 1.08 2.65 1.96 0.64 3.00 2.26 0.98フィルター個数［個］ 2 4 6 8形状 成形カートリッジ払落し 自動パルスジェット（差圧検知）標準材質 ポリエステルスパンボンド面積［m2］ 6.0 12.0 18.0 24.0ナノファイバー（オプション）材質 基材：PET（ポリエチレンテレフタレート）ブレンドセルロース 表面処理：PP（ポリプロピレン）面積［m2］ 12.4 24.8 37.2 49.6圧縮空気消費量［L／min］ 30 36 45 67ダイヤフラム弁数［個］ 2 2 3 4圧縮空気圧力［MPa］ 0.5±0.1バケット容量［L］ 22.5 14×2 22.5×2推奨ブレーカ［A］ 10 15 20 30電源コード［m］ 3（4心・プラグなし）吸込口径［mm］ φ127 φ150 φ200 φ250大きさW×D×H［mm］ 520×650×1200 520×650×1617 680×650×1645 950×650×1797質量［kg］ 127 163 208 315塗装色 日塗工F35-85A一般 60㎥/minIE3省エネ省スペース型パルスジェット集塵機PiF成形フィルター パルスジェット 一般粉塵 最大風量 プレミアム効率モーター※PiF-15は除く■ 省エネ■ プレミアム効率モーター（IE3）■ インバーター制御でフィルター長持ち■ フィルター目詰まり度合いをお知らせ■ データロギング機能成形カートリッジフィルターパルスジェット差圧検知自動風量制御インバーター内蔵作業台の下にスッキリ納まるミニサイズ。コンパクト＆低騒音だから室内作業に最適。■仕様一般 6㎥/minVF-5N 小型集塵機型式 VF-5N VF-5NA電源単相100V、3相200V、50/60Hz各専用(または製品銘板に記された電圧/周波数）出力［kW］ 0.4風量［m3／min］ 0 3.5 6.0静圧［kPa］ 2.65 1.76 0.98フィルター面積［m2］ 1.6個数［個］ 1形状/材質 成形カートリッジ/ポリエステルスパンボンド払落し 手動振動 自動振動バケット容量［L］ 6.5推奨ブレーカ［A］ 15（単相100V）・5（三相200V）電源コード・単相100V 2.3m（3心・プラグ有り）・3相200V 2.7m（4心・プラグなし）吸込口径［mm］ φ63.5大きさW×D×H［mm］ 380×500×623質量［kg］ 43 46塗装色 日塗工J11-833成形フィルター 自動振動（VF-5NA）手動振動（VF-5N）一般粉塵 最大風量成形カートリッジフィルターコンパクト

Page 5:※標準仕様の性能値を記載しています。特注仕様では性能値は変化することがあります。7 8http://www.amano.co.jp/kankyo/ http://www.amano.co.jp/kankyo/パルスジェット集塵機。60㎥/min以上の風量に対応。PiE75N/120N/150 パルスジェット集塵機一般 180㎥/minIE3成形フィルター パルスジェット 一般粉塵 最大風量 プレミアム効率モーター■仕様■仕様型式 PiE-75N PiE-120N PiE-150電源 3相 200V 50/60Hz各専用出力［kW］ 5.5 7.5 5.5×2風量［m3/min］ 0 60 90 0 80 110 0 120 180静圧［kPa］ 3.10 2.50 0.70 3.20 2.50 0.60 3.10 2.50 0.70フィルター面積［m2］ 27 36 54個数［個］ 12 16 24形状/材質 成形カートリッジ/ポリエステルスパンボンド払落し 自動パルスジェット（Mシリーズ:差圧検知 Jシリーズ:一定間隔）圧縮空気消費量［L/min］ 46 55 82ダイヤフラム弁数［個］ 4 4 6吸込口径［mm］ φ300 φ380推奨ブレーカ［A］ 50 60 75電源コード 別売り（4心）BOタイプ大きさW×D×H［mm］ 1170×1071×1528 1464×1174×1501 1544×1654×1546質量［kg］ 390 445 830BSタイプバケット大きさW×D×H［mm］ 1170×1071×1818 1464×1174×1871 －質量［kg］ 430 540 －バケット容量［L］ 30×2 25×4 －BLタイプバケット大きさW×D×H［mm］ 1170×1071×2238 1464×1174×2321 1544×1654×2667質量［kg］ 480 630 940バケット容量［L］ 70 82×2 70×2Fタイプホッパー大きさW×D×H［mm］ 1170×1071×3358 1464×1174×3601 1544×1654×3817質量［kg］ 680 870 1200ホッパー容量［L］ 260 500 800塗装色 日塗工J11-833パルスジェット集塵機。160m3/min以上の風量に対応。一般 300㎥/minIE3PiE200/250/300 パルスジェット集塵機成形フィルター パルスジェット 一般粉塵 最大風量 プレミアム効率モーター型式 PiE-200 PiE-250 PiE-300電源 3相200V 50/60Hz各専用出力［kW］ 15 18.5 22風量［m3/min］ 0 160 190 0 200 240 0 240 290静圧［kPa］ 4.0 2.1 0.4 3.8 2.1 0.8 4.0 2.1 0.4フィルター面積［m2］ 75 90 120個数［個］ 30 36 48形状/材質 成形カートリッジ（長さ750mm、48山φ200）/ポリエステルスパンボンド払落し 自動パルスジェット（差圧検知）圧縮空気消費量［L/min］ 150 180 240ダイヤフラム弁数［個］ 6 6 8バケット容量［L］ 70L×2推奨ブレーカ［A］ 100 100 150電源コード 別売り（4心）吸込口径［mm］ φ450 φ500 φ580大きさW×D×H［mm］バケット型2080×1730×31882320×1730×32382320×2210×3696ホッパー型4032×1730×50334272×1730×53134772×2210×5338質量［kg］バケット型 1470 1670 2150ホッパー型 1760 2060 2680塗装色 日塗工J11-833小型集塵機成形カートリッジフィルターパルスジェット差圧検知（Mシリーズ）パルスジェット差圧検知パルスジェット一定間隔（Jシリーズ）成形カートリッジフィルター成形カートリッジフィルターにはアマノ独自のパルスジェット効果を増幅するジェットアンプが内蔵されています。（一部を除く）厳密な品質管理のもと細江事業所で生産しています。■ 細江事業所〒431-1305静岡県浜松市北区細江町気賀8123電話（053）522-0951BOタイプ（下部開放型）BSタイプ（標準バケット型）※PiE-75N,120NのみBLタイプ（増量バケット型）Fタイプ（ホッパー型）■ 用途に合わせて集塵機の下部本体を選ぶことが出来ます。ジェットアンプ例：PiE-75Nの場合カタログ仕様表の性能表示（風量・静圧）について型式 PiE-75N風量［m3/min］ 0 60 90静圧［kPa］ 3.10 2.50 0.70A点 B点 C点≒使用推奨点0 風量［㎥ /min］静圧［kPa］A点B点C点使用推奨点• 吸引風量はB点付近でのご使用を推奨します。• Ａ点は最大静圧、C点は最大風量を示したもので実際にご使用いただける性能値ではありません。• A点で使用した場合、風量が出ず粉塵の吸引ができません。…またC点で使用した場合、フィルター目詰まりやモーター過負荷などの問題を引き起こします。• 本カタログはスペースの都合上、仕様表中に三点表示のみ掲載しています。※一部を除く

Page 6:※標準仕様の性能値を記載しています。特注仕様では性能値は変化することがあります。9 10http://www.amano.co.jp/kankyo/ http://www.amano.co.jp/kankyo/IP/IX/IB FPV-2S24時間連続運転可能。 フィルターボックス内部を水洗い可能。内部に粉が溜まりにくい衛生的な構造。中圧・中風量モデル。浮遊粉塵・高速飛散粉塵・重い切削クズを同時に吸引。レバー操作でフィルター簡単着脱。本体内部の清掃性に優れます。一般粉体からトナーまで対応。フィルター部とブロワー部が分かれているレイアウトフリーモデル。簡単に洗える高圧吸引機。■仕様 ■仕様■仕様■仕様■フィルターユニット仕様 ■ブロワー仕様一般 一般一般一般 微粉一般微粉微粉28㎥/min55㎥/minIE32.7㎥/min6㎥/min2.7㎥/min8㎥/min6㎥/min10㎥/min小型高圧集塵機 オールステンレスボディ中圧集塵機VF-2S FP-NMi/Mi-H SP中圧集塵機 オールステンレスボディ集塵機高圧集塵機 オールステンレスボディ小型高圧集塵機成形フィルター 縫製フィルター成形フィルター成形フィルター 樹脂フィルター樹脂フィルター樹脂フィルター成形フィルターパルスジェット 手動振動手動振動パルスジェット パルスジェットパルスジェットパルスジェットパルスジェット一般粉塵 一般粉塵一般粉塵一般粉塵 微細粉塵一般粉塵微細粉塵微細粉塵最大風量 最大風量 プレミアム効率モーター最大風量最大風量 最大風量最大風量最大風量最大風量型式 VF-2S電源3相200V 50/60Hz共用単相100V（50/60Hz共用）は特注対応出力[kW] 1.0ブロワーモーター ブラシレスブロワーモーター最大風量[m3/min]2.7±0.3（3相200V）2.5±0.3（単相100V）最大静圧[kPa]20.0±3.0（3相200V）17.0±2.3（単相100V）フィルター面積[m2] 0.67個数[個] 1形状/材質 成形カートリッジ/ポリエステルスパンボンド払落し 手動振動バケット容量[L] 2.2推奨ブレーカ［A］ 10（3相200V） 15（単相100V）電源コード[m] 2.8（プラグなし）吸込口径[mm] φ50.8大きさW×D×H［mm］ 395×342×399質量[kg] 26（200V仕様） 29（100V仕様）塗装色 日塗工F35-85A型式 Mi-204 Mi-306 Mi-508 Mi-202 Mi-304 Mi-506 Mi-302H Mi-504H使用点圧力 4.0kPaタイプ 6.0kPaタイプ 10.0kPaタイプ電源 3相200V 50/60Hz共用 3相200V 50/60Hz共用 3相200V 50/60Hz共用出力［kW］ 1.5 2.2 3.7 1.5 2.2 3.7 2.2 3.7風量［m3/min］ 0 10.5 14 0 16 21 0 24 28 0 5.5 8.5 0 9 11.5 0 13.5 16 0 4.5 7 0 8 11静圧［kPa］ 5.39 3.92 1.96 6.08 3.92 1.96 6.37 3.92 1.96 7.65 5.88 2.94 8.36 5.88 2.94 9.32 5.88 2.94 13.0 9.81 5.88 13.8 9.81 5.88フィルター面積［m2］ 9.0 13.5 18.0 4.5 9.0 13.5 4.5 9.0個数［個］ 4 6 8 2 4 6 2 4形状 成形カートリッジ 成形カートリッジ 成形カートリッジ材質 ポリエステルスパンボンド ポリエステルスパンボンド ポリエステルスパンボンド払落し 自動パルスジェット（一定間隔） 自動パルスジェット（一定間隔） 自動パルスジェット（一定間隔）圧縮空気消費量［L/min］ 17 25 33 9 17 25 9 17ダイヤフラム弁数［個］ 2 3 4 2 3 2バケット容量［L］ 25 35 25×2 14 25 35 14 25推奨ブレーカ　 標準装備 標準装備 標準装備電源コード［m］ 3（4心・プラグなし） 3（4心・プラグなし） 3（4心・プラグなし）吸込口径［mm］ φ100 φ125 φ150 φ100 φ125 φ100大きさW×D×H［mm］ 1200×600×1150 1470×700×1180 1770×700×1180 1000×600×1150 1200×600×1150 1470×700×1180 1000×600×1150 1200×600×1150質量［kg］ 270 340 420 240 280 350 250 290塗装色 日塗工J11-833 日塗工J11-833 日塗工J11-833型式 IP-3 IP-3D IX-3 IX-3D IP-5 IP-5D IX-5 IX-5D電源 3相 200V 50/60Hz共用フィルター面積［m2］ 3.5 3.2 4.7 4.8個数［個］ 3 27 3 27形状 成形カートリッジ材質 ポリエステル ボリエチレン ポリエステル ボリエチレン払落し 自動パルスジェット（一定間隔）ダイヤフラム弁数［個］ 3圧縮空気消費量［L/min］ 5.4〜15.0 8.5〜30.0 5.4〜15.0 8.5〜30.0吸込口径［mm］ φ50.8 φ63.5排気口径［mm］ φ76.3標準排出方式 バケットタンク 排出弁 バケットタンク 排出弁バケット容量［L］ 30 − 30 −大きさ…［mm］W 653 881 651 879 653 881 651 879D 658 658 654 654 658 658 654 654H 1409 1537 1568 1696 1609 1737 1768 1896質量［kg］ 65 83 65 83 70 88 70 88塗装色 日塗工（本体F35-85A、下部・上部YN40）型式IB-3 IB-4 IB-5 IB-3D IB-5D標準型（インバーター内蔵）粉塵防爆型（インバーターなし）電源 3相 200V 50/60Hz共用 3相 200V 50/60Hz各専用出力［kW］ 1.5 3.7 5.5 2.2 5.5風量［m3/min］ 0 3 0 4 5 0 5 6 0 3 5 0 3 5静圧［kPa］ 13 12.5 23.5 21 18.5 27 22 18.5 12 11.2 9.5 22 20 13.5吸込口径［mm］ φ76.3 φ76.3排気口径［mm］ − φ76.3推奨ブレーカ［A］ 15 30 50 20 50電源コード 別売り（4心） 別売り（4心）付属品 ホース1m（長さ指定可）ホース1m（長さ指定可）大きさ［mm］W 700 700 700 600 750D 500 500 500 430 520H 608 850 850 776 866質量［kg］ 90 130 155 105 187塗装色 日塗F35-85A 日塗工F35-85AIX標準フィルター仕様 樹脂フィルター仕様IP型式 FP-5N FP-10Nフィルター仕様 標準フィルター 樹脂フィルター 標準フィルター 樹脂フィルター電源 3相200V 50/60Hz共用出力［kW］ 1.5 2.2風量［m3/min］ 0 5.0 8.0 0 3.2 6.0 0 8.0 10.0 0 6.5 8.0静圧［kPa］ 8.5 5.5 3.2 8.5 6.1 3.1 8.5 5.5 3.4 8.5 5.6 4.2フィルター面積［m2］ 4.5 2.6 4.5 5.2個数［個］ 2 4 2 8形状 成形カートリッジ材質 ポリエステルスパンボンド ポリエチレン ポリエステルスパンボンド ポリエチレン払落し 自動パルスジェット（一定間隔〔差圧検知はオプション〕）圧縮空気消費量［L/min］ 20 30ダイヤフラム弁数[個] 2外面仕上 オールSUS電解研磨仕上バケット容量［L］ 20 37推奨ブレーカ［A］ 15 20電源コード 別売り（4心）吸込口径［mm］ φ100大きさW×D×H［mm］ 617×966×1488 617×966×1472 617×966×1488 753×1071×1473質量［kg］ 190 195 200 230型式 SP-15 SP-30 SP-45 SP-60電源 3相200V 50/60Hz 各専用出力［kW］ 0.75 1.5 2.2 3.7風量［m3/min］ 0 7.5 12.0 0 15.0 28.0 0 22.0 40.0 0 30.0 55.0静圧［kPa］ 2.45 1.70 0.69 2.55 2.26 1.27 2.55 2.35 1.37 2.90 2.55 1.22フィルター面積［m2］ 4.5 9.0 13.5 18.0個数［個］ 1（10枚入り） 2（20枚入り） 3（30枚入り） 4（40枚入り）形状/材質 縫製プレート/ポリエステル織布（水洗い可能）払落し 手動振動材質［本体/ファン］ SUS304 / アルミ SUS304 / 鉄バケット容量［L］ 21 21 21×2 21×2推奨ブレーカ［A］ 10 15 20 30電源コード［m］ 2.8（4心プラグなし）吸込口径［mm］ φ127 φ150 φ200 φ200大きさ…W×D×H［mm］標準仕様 400×650×1207 650×650×1469 850×650×1497 1180×650×1660HEPAフィルター仕様 400×650×1500 650×650×1740 850×650×1808 1180×650×1981質量［kg］ 92 145 185 250■ブロワー仕様■フィルターユニット仕様電源 3相 200V 50/60Hz共用出力[kW] 1.0ブロワーモーター ブラシレスブロワーモーター最大風量[m3/min] 2.7±0.3最大静圧[kPa] 20.0±3.0フィルター面積[m2] 0.67個数[個] 1形状 成形カートリッジ材質 ポリエステルスパンボンド払落し 手動振動バケット容量[L] 2.2推奨ブレーカ［A］ 10電源コード[m] 2.8（4心・プラグなし）大きさW×D×H［mm］ 395×342×591質量[kg] 約31材質・表面処理 外面および接粉部SUS304電源 3相 200V 50/60Hz共用フィルター面積[m2] 1.07個数[個] 9形状 成形カートリッジ材質 ポリエチレン払落し 手動パルスジェット※バケット容量[L] 14吸込口径[mm] IDF規格へルール 2S排気口径[mm] IDF規格へルール 2S大きさW×D×H［mm］ 550×514×892材質・表面処理 SUS304相当 内外面バフ#400フィルター水洗い可能製薬食品工場向け高静圧20kPa■ コンパクト■ 高静圧20kPa■ 省エネ強力パワー弊社小型集塵機VF-5Nの約7倍と強力な吸引力です。縫製プレートフィルター樹脂フィルター（ポリエチレン）小型集塵機成形カートリッジフィルター樹脂フィルター（ポリエチレン）成形カートリッジフィルター※圧縮空気をボールバルブ（手動）にて供給します。逆洗時はエアーブロー空気が排気可能を条件とします。標準フィルター（ポリエステル）樹脂フィルター（ポリエチレン）成形カートリッジフィルター※HEPAフィルターBOX、キャスター、吸込口直管はオプションです。成形フィルターインバーター内蔵インバーター内蔵標準フィルター（ポリエステル）

Page 7:※標準仕様の性能値を記載しています。特注仕様では性能値は変化することがあります。11 12http://www.amano.co.jp/kankyo/ http://www.amano.co.jp/kankyo/スイングアーム付溶接作業用集塵機HF VF-5H火災対策機能付き溶接作業用集塵機 レーザマーカ用集塵機の決定版自動風量一定制御によりフィルター長持ち。溶接作業用集塵機 低価格なレーザマーカ用集塵機。ゼオライトプリコート機能により付着性ヒュームも安定集塵。■仕様 ■仕様■仕様■仕様■仕様■仕様9㎥/minIE3 3.6㎥/min45㎥/minIE31.6㎥/min3㎥/min溶接作業用集塵機 レーザマーカ専用集塵機（脱臭機能付)FCN VF-5HGFD-10 VF-5HN レーザマーカ専用集塵機（脱臭機能付)プッシュプルフード レーザマーカ専用集塵機（脱臭機能付)成形フィルター エレクトレットフィルター成形フィルター成形フィルターエレクトレットフィルター手動振動パルスジェット自動振動ヒュームヒュームヒュームヒューム最大風量 プレミアム効率モーター最大風量最大風量 プレミアム効率モーター最大風量最大風量型式 VF-5HG電源3相200V 単相100V50/60Hz共用出力［kW］ 1.1 0.875ブロワーモーター ブラシレスブロワーモーター最大風量［m3/min］ 3.0±0.3 2.8±0.3最大静圧［kPa］ 20±3.0 17±2.3フィルターろ過方式 内面ろ過面積［m2］ 2.3内容積［L］ 約15個数［個］ 1材質 エレクトレット（電石不織布）脱臭剤 活性炭（20L［8.4kg］）推奨ブレーカ［A］ 10 15電源コード［m］ 2.8（プラグなし）吸込口［mm］ 別売り（φ38,φ50,φ65を使用）大きさW×D×H［mm］ 440×488×798質量［kg］ 78外板材質鉄製：塗装仕上げ（日塗工F35-85A）ステンレス製：ヘアライン仕上げ運転制御 自動風量一定制御（調節範囲0.4〜2.2m3/min）型式 VF-5HN電源3相200V 単相100V50/60Hz 各専用出力［kW］ 0.4最大風量［m3/min］ 3.6±0.2最大静圧［kPa］ 2.65フィルターろ過方式 内面ろ過面積［m2］ 2.3内容積［L］ 15個数［個］ 1材質 エレクトレット（電石不織布）脱臭剤 活性炭（20L［10kg］）推奨ブレーカ［A］ 10 15電源コード［m］ 2.3（プラグあり）吸込口［mm］ 別売り（φ65,φ75,φ100を使用）大きさW×D×H［mm］ 400×400×779質量［kg］ 53塗装色 日塗工F35-85A型式 VF-5H電源 単相100 V50/60Hz 各専用出力［kW］ 0.4最大風量［m3/min］ 1.6最大静圧［kPa］ 2.5フィルター面積［m2］ 1.6個数［個］ 1材質/形状 成形カートリッジ/ポリエステルスパンボンド払落し 自動振動脱臭剤 活性炭（10kg）ろ過助剤（ゼオパワー\ZEO POWER）［kg］ 1.6バケット容量［L］ 3推奨ブレーカ［A］ 15電源コード［m］ 2.3（2心・プラグ付）吸込口［mm］ φ50大きさW×D×H［mm］ 380×500×846質量［kg］ 66.8塗装色 日塗工J11-833型式 FCN-30 FCN-45 FCN-60電源 3相200V 50/60Hz各専用出力［kW］ 1.5 2.2 3.7風量［m3/min］ 0 12 18 0 20 30 0 30 45静圧［kPa］ 2.55 1.72 0.75 2.55 2.22 1.30 2.84 2.20 1.00フィルター面積［m2］ 27.0 40.5 60.8個数［個］ 4 6 9形状 成形カートリッジ（長さ750mm 132山φ200）材質 ポリエステルスパンボンド払落し 自動パルスジェット（一定間隔）ダイヤフラム弁数［個］ 2 3 3圧縮空気消費量［L/min］ 20 30 40バケット容量［L］分離BOX下部 16 30 44集塵機下部 25 18×2 20×2推奨ブレーカ［A］ 15 20 30電源コード［m］ 3（4心・プラグなし）吸込口径［mm］ φ150 φ200 φ250大きさW×D×H［mm］ 998×651×1817 1268×660×1827 1358×840×1897質量［kg］ 245 305 430塗装色 日塗工J11-833型式 FD-10電源 3相200V 50/60Hz 各専用出力［kW］ 0.75最大風量［m3/min］ 9.0最大静圧［kPa］ 2.5フィルター面積［m2］ 20.0個数［個］ 2形状/材質 成形カートリッジ/ナノファイバー払落し 手動振動吸込口径［mm］ φ160推奨ブレーカ［A］ 10電源コード［m］ 5（4心・プラグなし）大きさ［mm］ 710×868×985質量［kg］ 152塗装色 日塗工J11-833型式 HF-45 HF-60 HF-75 HF-150吹出し装置電源 3相200Ｖ 50/60Ｈｚ共用出力[kW] 0.15 0.2 0.2 0.75有効吹出し面積[m2] 0.22 0.33 0.60 1.20吹出し口サイズ[mm] 474×474 574×574 574×1044 1044×1154吹出し風速範囲[m/s]…（50/60Hz）0.5～2.1/2.5 0.5～2.3/2.8 0.5～1.6/1.9 0.5～1.9/2.2吹出し風量範囲[m3/min]（50/60Hz）6.7～28.3/33.79.9～45.5/55.418.0～57.5/68.336.1～137.3/159.0質量[kg] 61 76 126 221塗装色 日塗工J11-833集塵フード有効吸引面積[m2] 0.32 0.45 0.78 1.74吸引口サイズ[mm] 570×570 690×690 690×11401254×1386集塵処理風量[m3/min] 63 91 163 367質量[kg] 70 95 175 250塗装色 日塗工J11-833吹出し装置（プッシュ）集塵フード（プル）集塵機プッシュプル集塵システム■ 煙センサー■ 火花センサー■ 火消しBOX■ スイングアーム■ キャスター■ 火消し機構省エネ＆コンパクト成形カートリッジフィルター脱臭機能付き自動風量制御エレクトレットフィルターエレクトレットフィルター成形カートリッジフィルターろ過助剤（ゼオパワー\ZEO POWER）活性炭ボックス活性炭ボックス脱臭機能付き脱臭機能付き小型集塵機ヒューム成形カートリッジフィルター

Page 8:※標準仕様の性能値を記載しています。特注仕様では性能値は変化することがあります。13 14http://www.amano.co.jp/kankyo/ http://www.amano.co.jp/kankyo/遠心式分離部 排出口（集塵機へ）バケット吸込口（フードより）レーザ加工機用集塵機VRC SR可燃性粉塵用スクラバー。パッケージタイプ湿式集塵機。有害粉塵を工場から持ち出しません。ジェットエアーで瞬間洗浄。ゼオライトプリコート機能により付着性ヒュームも安定集塵。集塵機内部への火花侵入を低減。火災防止に貢献。アマノ独自のサイクロン。集塵機フィルターを長持ちさせます。■仕様■仕様■仕様■仕様■仕様■仕様※1　運転状況により変化します。※2　測定温度15℃　ガスクロマトグラフィ測定。26㎥/minIE3 IE370㎥/minIE360㎥/minIE3湿式集塵機（スクラバー）集塵機内蔵エアシャワーSS-NJS-30PiHDB 火消しBOXVOC除去装置 サイクロン成形フィルター パルスジェット ヒューム 最大風量 プレミアム効率モータープレミアム効率モーター最大風量 プレミアム効率モーター可燃性粉塵スクラバー最大風量 プレミアム効率モーターVOC型式 PiH-30 PiH-60電源 3相 200V 50/60Hz 各専用出力［kW］ 1.5 3.7風量［m3/min］ 0 10 13 0 20 26静圧［kPa］ 2.74 1,07 0.49 2.84 1.18 0.49フィルター面積［m2］ 9.0 18.0個数［個］ 4 8形状/材質 成形カートリッジ/ポリエステルスパンボンド払落し 自動パルスジェット（一定間隔）圧縮空気消費量パルス：払落しフラッシュ：ゼオパワー\ZEO POWER 舞い上げパルス：20L/min パルス：40L/minフラッシュ：150L/min フラッシュ：300L/minろ過助剤［kg］ 6.0（ゼオパワー\ZEO POWER） 12.0（ゼオパワー\ZEO POWER）脱臭剤［12kg/1ユニット］ 約36（一般活性炭） 約72（一般活性炭）バケット容量［L］ 25 25×2推奨ブレーカ［A］ 15 30電源コード［m］ 3（4心・プラグなし）吸込口［mm］ φ125 φ200大きさW×D×H［mm］ 650×650×2043 1100×700×2198質量［kg］ 195 360塗装色 日塗工J11-833型式 VRC-30 VRC-60電源 3相 200V 50/60Hz 共用全体電力消費量［kW］ 起動時16.8（無負荷時9.4） 起動時32.5（無負荷時17.0）処理風量［m3/min］ 30 60二次処理空気量［m3/min］※1 1.5 3.0除去方式 ゼオライト濃縮プラズマ触媒酸化方式除去率 85％以上（トルエン100ppm時）※2処理空気温度範囲 0〜40℃処理可能濃度 300ppm以下（トルエン時50％以上除去）※2設置環境 非防爆環境屋内一次フィルター HEPAフィルター推奨ブレーカ 標準装備電源コード 別売り（4心）吸込口［mm］ φ200 φ290大きさW×D×H［mm］ 1140×757×1960 1395×1325×1861質量［kg］ 600 1170塗装色 日塗工J11-833高吸着能力ゼオライト＆プラズマパワーでVOCを強力に除去。型式 SS-30N SS-40N SS-60N SS-75N電源 3相 200V 50/60Hz 共用出力［kW］ 3.7 5.5 7.5風量［m3/min］ 30 40 50 70静圧［kPa］ 3.0充填材種類 ラシヒリング（磁器製）大きさ φ10×10×厚さ2mm比表面積［m2］ 650充填容積［L］ 225 300 360 495吸込口/排気口［mm］ φ200/φ200 φ250/φ250 φ300/φ300 φ350/φ350循環タンク［L］ 330 420 510 670デミスター［mm］ 1個（515×780） 2個（370×780） 2個（515×780） 2個（615×780）ノズル 4個/10Ａ 6個/10Ａ 8個/10Ａ 10個/10Ａ循環ポンプ循環水量［L/min］ 30 50 75 90出力［kW］ 0.18 0.25給水 水道水0.15MPa以上/ボールタップ（手動ボールバルブ15Ａ付き）最大入口濃度/最高吸引温度 300mg/m3/40℃以下推奨ブレーカ 標準装備電源コード 別売り（4心）大きさW×D×H［mm］ 1445×1000×2480 1745×1000×2480 1995×1000×2480 2520×1000×2580質量［kg］（水は含まず） 610 760 880 1180型式 DB-10 DB-20適用風量［m3/min］ 10 20圧力損失 490Pa at 7.5m3/min 490Pa at 15m3/min使用最低風量［m3/min］ 3.5 7.0大きさD×W×H［mm］ 465×309×647 550×405×938対応機種 VNA-15,PiF-15 VNA-30,PiF-30型式 DB-30 DB-40適用風量［m3/min］ 30 40圧力損失 539Pa at 22.5m3/min 588Pa at 30m3/min使用最低風量［m3/min］ 11.0 15.0大きさD×W×H［mm］ 700×501×1149 850×590×1372対応機種 VNA-45,PiF-45 VNA-60,PiF-60捕集ダスト一括回収機構装備専用インレットに掃除機ノズルを差し込むだけで溜まった粉塵を手を汚さずに簡単に回収することができます。（掃除機JV-15Hは別売り）HEPAフィルター旋回流式分離部排出口（集塵機へ）ダストパック点検窓吸込口（フードより）AB型式 SR-65 SR-100 SR-125φA［mm］ 63.5 100 127φB［mm］ 127 200 254大きさW×D×H［mm］ 400×402×879 400×402×1044 600×602×1485処理風量［m3/min］ 2〜4 4.5〜9 7.5〜12対応機種 VF-5N IS-15 VNA,PiF-15型式 SR-150 SR-200 SR-250φA［mm］ 150 200 250φB［mm］ 300 400 500大きさW×D×H［mm］ 600×602×1595 900×905×2063 900×905×2302処理風量［m3/min］ 10〜20 17.5〜35 30〜50対応機種 VNA,PiF-30 VNA,PiF-45 VNA,PiF-60型式 SR-300 SR-380φA［mm］ 300 380φB［mm］ 600 760大きさW×D×H［mm］ 1200×1203×3039 1200×1203×3419処理風量［m3/min］ 40〜80 60〜120対応機種 PiE-75N/120N,VNA-120 PiE-150活性炭ユニットゼオパワー\ZEO POWER舞い上げ機構脱臭機能付きVOC除去スクラバー集塵機内蔵エアシャワー火消しBOXサイクロン小型集塵機ラシヒリング捕集部型式 JS-30電源 3相200V 50/60Hz 共用出力[kW] 1.5風量［m3/min］ 20使用環境温度[℃] 0〜40プレフィルター形状／材質成形カートリッジ／ポリエステルスパンボンド、フッ素樹脂製多孔膜ラミネート面積[m2] 9.0（2本）払落し 自動パルスジェット（運転30回毎）圧縮空気消費量[L/min] 最大150（ホッパーブロー時）圧縮空気圧力[MPa] 0.3〜0.7HEPAフィルター大きさ[mm] 610×305×150個数[個] 2ジェットノズル数[個] 12照明 16W蛍光灯（1本）ダスト排出方式 ダスト吸引式（掃除機使用）推奨ブレーカ[A] 15電源コード 別売り（4心）大きさW×D×H[mm] 1500×1000×2306質量[kg] 480塗装色 日塗工Y22-90B 焼付塗装成形カートリッジフィルター吸着ローター一次フィルター揮発性有機化合物（VOC※）専用※VOC：Volatile Organic Compoundの略であり、一般的には印刷用のインク、接着剤、塗料などの有機溶剤や部品洗浄用の溶剤のことをいう。成形カートリッジフィルター（ファインフィル）インバーター内蔵インバーター内蔵インバーター内蔵

Page 9:※標準仕様の性能値を記載しています。特注仕様では性能値は変化することがあります。15 16http://www.amano.co.jp/kankyo/ http://www.amano.co.jp/kankyo/パルスジェット掃除機工場用掃除機のベストセラー。圧倒的なパワーと耐久性。アルミなどの爆発性・可燃性粉体用。充実の安全対策。パルスジェット＆コンプレッサー内蔵。工場用掃除機の最高峰。トナーなど有機粉を対象とした爆発性・可燃性粉体用（金属は除く）。充実の安全対策。■仕様■仕様■仕様■仕様トナーアルミ2.7㎥/min5.7㎥/min掃除機 粉塵爆発圧力放散型掃除機V-∑ V-SDRIPR/IXRVF-2LD 粉塵爆発圧力放散型掃除機成形フィルター成形フィルター手動振動手動振動爆発性のある可燃性粉体爆発性のある可燃性粉体最大風量最大風量型式 VF-2LD電源3相200V 単相100V50/60Hz 各専用出力［kW］ 1.0風量［m3/min］ 2.7±0.3 2.5±0.3静圧［kPa］ 20.0±3.0 17.0±2.3フィルター面積［m2］ 2.2個数[個] 1形状 成形カートリッジ（トナー専用ファインフィル制電）払落し 手動振動バケット容量［L］ 13推奨ブレーカ［A］ 10 15電源コード［m］ 10.3（4心・プラグなし） 10.3（3心・プラグ有り）吸込口径［mm］ φ38大きさW×D×H［mm］ 430×895×1500質量［kg］ 107 110塗装色 日塗工S11-344型式 V-2Σ V-3Σ V-5Σ V-7Σ電源 3相 200V 50/60Hz 各専用出力［kW］ 1.5 2.2 3.7 5.5風量［m3/min］ 0 2.0 4.2 0 2.5 5.1 0 3.3 6.0 0 3.3 6.4静圧［kPa］ 9.81 9.32 5.39 14.7 13.2 8.04 22.1 19.1 9.81 26.0 22.6 9.81フィルター成形面積［m2］ 2.0 2.6個数［個］ 1払落し 自動振動/手動振動織布面積［m2］ 0.7 1.2個数［個］ 1払落し 手動振動バケット容量［L］ 27 60推奨ブレーカ［A］ 15 20 30 50電源コード［m］ 10（4心・プラグ有り）吸込口径［mm］ Φ38.1大きさW×D×H［mm］ 380×908×925 480×1252×1020質量［kg］ 100 110 195 220塗装色 日塗工J11-833型式 V-3SDR V-7SDR電源 3相 200V 50/60Hz 各専用出力［kW］ 2.2 5.5風量［m3/min］ 0 2.4 4.8 0 2.7 5.7静圧［kPa］ 12.4 10.9 7.9 22.6 19.7 9.7フィルター面積［m2］ 2.0 2.6個数［個］ 1形状 成形カートリッジ（制電）払落し 手動振動バケット容量［L］ 27 60推奨ブレーカ［A］ 20 50電源コード［m］ 15（4心・プラグなし）吸込口径［mm］ Φ38.1大きさW×D×H［mm］ 496×1089×1052 621×1397×1194質量［kg］ 141 250塗装色 日塗工S11-344型式 IPR-3 IXR-3 IPR-4 IXR-4 IPR-5 IXR-5電源 3相 200V　50／60Hz 共用制御方式 インバーター駆動（6段階速度切替運転）出力［kW］ 1.5 3.7 5.5最大風量［m3/min］ 3.0 5.0 6.0最大静圧［kPa］ 13.0 23.5 27.0フィルター面積［m2］ 3.5 3.2 4.7 4.8 4.7 4.8個数[個] 1材質 ポリエステル ポリエチレン ポリエステル ポリエチレン ポリエステル ポリエチレン払落し 自動パルスジェット（一定間隔）ダイヤフラム弁数［個］ 3バケット容量［L］ 30推奨ブレーカ 標準装備電源コード[m] 3.5（4心・プラグなし）吸込口径［mm］ φ50.8 φ63.5大きさ［mm］ 1254×622×1258 1254×622×1458質量［kg］ 195 200 240 250 265 275内蔵コンプレッサー動力制御 3相200V 0.2kW 50/60Hz共用塗装色 日塗工F35-85A（ルーフ・バケット部：YN40） ■爆発実験　参考：弊社爆発テストの写真です。金属片・切削屑も吸引金属片や切削屑も安定した吸引力で回収します。またセントラルクリーナーの吸引源としても活躍します。掃除機成形カートリッジフィルター金属用トナー用標準フィルター（ポリエステル）樹脂フィルター（ポリエチレン）成形カートリッジフィルター（トナー専用ファインフィル制電)成形カートリッジフィルター（制電)6.4㎥/min最大風量手動振動一般一般粉塵ACR-PK セントラルクリーニングコンパクトなセントラルクリーニング吸引源。一般 微粉6㎥/min6㎥/min成形フィルター成形フィルター樹脂フィルターパルスジェット パルスジェット一般粉塵 微細粉塵最大風量一般 5.6㎡成形フィルター パルスジェット 一般粉塵 フィルター面積最大風量IXRIPR※吸込ブラシ、管棒、ホースは別売りです。※吸込ブラシ、管棒、ホースは別売りです。成形カートリッジフィルター塗装色日塗工634仕様表は32ページ参照ACR-10PKKst値300対応Kst値200・160対応（3SDR）（7SDR）インバーター内蔵IE3プレミアム効率モーター

Page 10:※標準仕様の性能値を記載しています。特注仕様では性能値は変化することがあります。17 18http://www.amano.co.jp/kankyo/ http://www.amano.co.jp/kankyo/EM-eⅡEM-eH〜100mg/㎥の高濃度ミストを強力捕集。電気集塵式ミストコレクターのコンパクトモデル。油性・水溶性ミスト両用。水や洗剤を使わずに、電極をクリーニング。自動セルフクリーニング機能搭載。電気集塵式ミストコレクターの最高峰。EM-SCの低価格モデル。集塵極のみ自動セルフクリーニング機能搭載。ターボファンによる余裕の風量＆静圧。ダイカストマシンに最適。■仕様■仕様■仕様■仕様■仕様7.5㎥/min90㎥/minIE330㎥/minIE330㎥/minIE3電気集塵式ミストコレクター 電気集塵式ミストコレクターEM-8eⅡ EM-SCEM-SCⅡLt 電気集塵式ミストコレクター電気集塵式ミストコレクター中風量電気集塵式ミストコレクター最大風量ミスト電　気最大風量 プレミアム効率モーター最大風量 プレミアム効率モーターミストミスト最大風量 プレミアム効率モーター※EM-8SCは除くミスト電　気クリーニング〜200mg/㎥の高濃度ミストを強力捕集。電気集塵式ミストコレクターのスタンダードモデル。油性・水溶性ミスト両用。型式 EM-15eⅡ EM-30eⅡ電源 3相200V 50/60Hz共用出力［kW］ 0.75 1.5使用点風量［m3/min］※（）内は最大値50Hz 15（19） 30（34）60Hz 15（22） 30（40）使用点静圧［Pa］※（）内は最大値50Hz 350（550） 280（450）60Hz 600（750） 500（600）前処理 ステンレス製ワイヤーデミスター電気集塵部荷電方式 マイナス荷電・二段式荷電極型式 針式（チタン製）荷電極電圧HV［kV］ −10集塵極電圧LV［kV］ −6捕集対象油性ミスト・水溶性ミスト引火点80℃以上の油性・水溶性ミスト。電気伝導率300mS/m以下の水溶性ミスト捕集効率［％］ 99（ろ紙による重量比）吸引風量による最大入口濃度［mg/m3］ 200推奨ブレーカ[A] 10 15電源コード［m］ 3.5（4心・プラグなし）排油口 1インチニップル（R1 管用テーパーオネジ）大きさW×D×H［mm］ 478×993×620 813×1093×620質量［kg］ 72 120塗装色 日塗工F35-85A型式 EM-8eⅡ電源 単相200V 50/60Hz共用出力［kW］ 0.12使用点風量［m3/min］※（）内は最大値50Hz 7.5（7.5）60Hz 7.5（7.5）使用点静圧［Pa］※（）内は最大値50Hz 50（900）60Hz 50（900）前処理 ステンレス製ワイヤーデミスター電気集塵部荷電方式 マイナス荷電・二段式荷電極型式 針式（ニッケル系合金製）荷電極電圧HV［kV］ −8集塵極電圧LV［kV］ −6捕集対象油性ミスト・水溶性ミスト引火点80℃以上の油性・水溶性ミスト。電気伝導率300mS/m以下の水溶性ミスト捕集効率［％］ 99（ろ紙による重量比）吸引風量による最大入口濃度［mg/m3］ 100推奨ブレーカ[A] 5電源コード［m］ 3.5（3心・プラグなし）排油口 1インチニップル（R1 管用テーパーオネジ）大きさW×D×H［mm］ 430×535×400質量［kg］ 29塗装色 日塗工F35-85A型式 EM-8SC EM-15SC EM-30SC電源 3相200V 50/60Hz共用出力［kW］ 0.4 0.75 1.5最大風量［m3/min］ 8.0 15.0 30.0最大静圧［Pa］ 500前処理 金属製エリミネーター電気集塵部荷電方式 プラス荷電・二段式荷電極型式 針式（チタン製）荷電極電圧HV［kV］ 10集塵極電圧LV［kV］ 8クリーニング方式 回転電極と固定スクレーパーによるクリーニング捕集対象油性ミスト・水溶性ミスト引火点80℃以上の油性・水溶性ミスト。電気伝導率300mS/m以下の水溶性ミスト捕集効率［%］ 99（ろ紙による重量比）最大入口濃度［mg／m3］ 200推奨ブレーカ［A］ 5 10 15電源コード［m］ 3.5（4心・プラグなし）排油口 1インチニップル（R1 管用テーパーオネジ）大きさW×D×H［mm］ 707×476×1081 872×476×1086 1310×476×1209質量［kg］ 84 107 140塗装色 日塗工F35-85A型式 EM-15SCⅡLt EM-30SCⅡLt電源 3相200V 50/60Hz共用モーター出力ファン用［kW］ 0.75 1.5電極クリーニング用［W］ 7.0使用点風量［m3/min］※（ ）内は下限風量/最大風量50Hz 15（Min12.5/Max19） 30（Min25/Max40）60Hz 15（Min12.5/Max22） 30（Min25/Max40）使用点静圧［Pa］※（ ）内は最大値50Hz 270（550） 190（450）60Hz 540（750） 420（600）前処理 金属製エリミネーター電気集塵部荷電方式 マイナス荷電・二段式荷電極型式 針式荷電極電圧HV［kV］ 10（7列） 10（14列）集塵極電圧LV［kV］ 8（13列） 8（26列）電極クリーニング 回転電極と固定スクレーパーによるクリーニング（集塵極のみ）捕集対象油性ミスト・水溶性ミスト引火点80℃以上の油性ミスト、電気伝導率300mS/m以下の水溶性ミスト捕集方法 電気集塵方式捕集効率［%］ 99（ろ紙による重量比）最大入口濃度［mg／m3］ 200許容吸引対象温度［℃］/使用環境温度［℃］ 0〜40/0〜40吸込口 別売り推奨吸込側接続配管径［mm］ φ200 φ250大きさW×D×H［mm］ 500×1234×620 835×1334×620質量［kg］ 83 128塗装色 日塗工F35-85A標準付属品 1インチ90°エルボ、ホースニップル※吸込口パッキンはオプション吸込口に付属しています。型式 EM-60eH EM-90eH電源 3相200V 50/60Hz共用出力［kW］ 3.7 5.5風量［m3/min］ 0 40 60（使用点） 0 60 90（使用点）静圧［kPa］ 2.23 1.50 0.50 2.76 1.70 0.27前処理エリミネータ 4個 6個デミスター 2個 4個電気集塵部荷電極［EM-e共用］ 4個 6個集塵極［EM-e共用］ 4個 6個安全対策 防火ダンパー 排気側にFVD式（温度ヒューズ、リミットスイッチ付き）を1台標準装備捕集効率［％］ 97.5（ろ紙による重量比）使用点風量時最大入口濃度［mg/m3］ 50推奨ブレーカ 標準装備電源コード 別売り（4心）排油口 1インチオス片ニップル（バルブ、エルボ付き）大きさW×D×H［mm］ 905×958×2221 905×1303×2266質量［kg］ 375 550塗装色 日塗工J11-833最大風量90m3/minミストコレクター30㎥/minIE3最大風量 プレミアム効率モーターミスト電　気電　気電　気クリーニングセルフクリーニングセルフクリーニングインバーター内蔵デミスターデミスター電極荷電極集塵極コンパクト

Page 11:※標準仕様の性能値を記載しています。特注仕様では性能値は変化することがあります。19 20http://www.amano.co.jp/kankyo/ http://www.amano.co.jp/kankyo/フィルター式ミストコレクターフィルター交換作業は一切不要。サイクロン＆捕集ディスクで吸引力と捕集性能を長期間持続。独自の旋回流分離機構。複数の工作機械からの捕集に最適。省エネモデル。同風量をワンランク小さなモーターで運転。中風量ミストコレクター。■仕様■仕様■仕様■仕様20㎥/minIE3 42㎥/minIE322㎥/minIE3無 400㎥/minフィルターレスミストコレクター 大風量フィルター式ミストコレクターMJ MSMZ MC-45 中風量フィルター式ミストコレクター最大風量 プレミアム効率モーター※MZ-10は除く最大風量 プレミアム効率モーター最大風量 プレミアム効率モーター※MJ-5は除くミストミストミストミストフィルターレスフィルターフィルターフィルター最大風量作成中排気口排気マフラー捕集ディスク吸込口排油口サイクロンモーターファン案内羽根防振ゴムOUTIN● 排油口は一箇所。大口径● 粉じんや切粉はサイクロンで分離工作機械側型式 MJ-5 MJ-10 MJ-15 MJ-25電源 3相200V 50/60Hz共用出力[kW] 0.4 0.75 1.5 2.2最大風量[m3/min] 50Hz/60Hz 3.7／4.5 7.0／8.5 13.0／16.0 18.0／22.0最大静圧[kPa] 50Hz/60Hz 1.0／1.5捕集方式 サイクロン 回転衝突方式捕集効率[%] 99.9（2.0μm粒子　水溶性ミスト）捕集対象 水溶性ミスト・油性ミスト（油性ミストの場合は、アフターフィルターを装着）最大入口濃度[mg/m3] 20推奨ブレーカ［A］ 5 10 15 20電源コード 別売り（4心）吸込口径[mm] φ98 φ123 φ148 φ198排油口 1インチソケット大きさ[mm]最大幅 429 476 576 632高さ 453 507 589 662質量[kg] 38 42 63 73制振機能 専用防振ゴム標準装備（耐油性）塗装色 日塗工（本体 F35-85A 下部 YN40）型式 MS-100 MS-150 MS-200 MS-250 MS-350 MS-400最大風量［m3/min］ 100 150 200 250 350 400一次フィルター大きさW×H［mm］500×666 800×1000個数［個］ 16 20 24 32 40 40材質 スポンジ＋特殊繊維二次フィルター大きさW×H×D［mm］610×610×290610×760×290個数［個］ 4 6 9 12材質 ガラス繊維吸引対象 水溶性ミスト・油性ミスト最大入口濃度[mg/m3] 20吸込口径［mm］ φ380 φ470 φ550 φ610 φ720 φ770大きさ［mm］W 3250 3635 4590 4730 5300 5390D 1500 1870 1700 2050 2560 2600H 1590 1590 2250 2250 2250 2700質量［kg］ 1,200 1,600 2,200 2,400 2,900 3,500排油口11/2インチ…ソケット［式］42インチ…ソケット［式］1塗装色 日塗工J11-833型式　　 MZ-10 MZ-15 MZ-30電源 3相200V 50/60Hz共用出力［kW］ 0.4 0.75 1.5最大風量［m3/min］50Hz 8.3 10.5 1760Hz 10 12.5 20最大静圧［kPa］50Hz 0.9 0.9 1.260Hz 1.3 1.3 1.75一次フィルター ポリエステル製（1個使用）二次フィルター ポリエステル製（1個使用）捕集効率[%] 99.7以上（2μｍ以上 水溶性ミスト）捕集対象 水溶性ミスト（油性ミストはオプションのアフターフィルターを装着のうえ吸引すること）最大入口濃度[mg/m3] 20推奨ブレーカ［A］ 5 10 15電源コード 別売り（4心）吸込口径［mm］ φ123 φ148 φ198排油口 φ16mm（2ヶ所）ネジ山無し（ホースを差し込み使用します）大きさW×D×H［mm］ 306×556×450 356×583×460 407×672×575質量［kg］ 27 35 60塗装色 日塗工（本体 F35-85A 排気ボックス U77-60L）クランプを2ヶ所はずし、カバーを開けます。拡散コーンユニットを取り外します。一次フィルターを抜き取り新しい一次フィルターに取り替えます。ファン内部の二次フィルターを抜き取り新しい二次フィルターに取り替えます。工具なしで簡単メンテナンス工作機械上部などの高所でも容易にメンテナンスすることができます。型式 MC-45電源 3相 200V 50/60Hz各専用出力［kW］ 2.2風量［m3/min］ 0 20 42静圧［kPa］ 2.75 2.26 0.491次フィルター個数［個］ 1材質 金属メッシュ2次フィルター個数［個］ 1材質 ウレタンフォーム吸引対象 水溶性ミスト最大入口濃度[mg/m3] 20推奨ブレーカ［A］ 20電源コード［m］ 3（4心・プラグなし）吸込口径［mm］ φ200排油口 排出弁・排出タンク付大きさ W×D×H［mm］ 850×650×1759質量［kg］ 185塗装色 日塗工J11-833フィルター一次フィルター 二次フィルターフィルター最大風量400m3/min最大風量42m3/minフィルターレス省エネミストコレクター※ファンモーターは別売です。

Page 12:22http://www.amano.co.jp/kankyo/21 http://www.amano.co.jp/kankyo/粉塵爆発時に装置本体の破裂をおさえる国産ラプチャーディスク。国産爆発消炎ベント（ラプチャーディスク 消炎筒）。■仕様■仕様ラプチャーディスクRDFL 爆発消炎ベント型式 RD-350 RD-450サイズ（呼径）【B呼称】 350A【14B】 450A【18Ｂ】有効放散面積 0.090㎡ 0.153㎡破裂圧力 10±2.5kPa（at20℃）許容最大使用圧力 ※1 5.25kPa許容最大真空圧 -7.0使用環境温度および吸引空気温度 ※2 -5〜60℃バキュームサポート/破裂板　材質 SUS304シール材材質 PTFEボルトサイズ×数（お客様にてご用意） M22×12本 M22×16本締付トルク 145N・m型式 FL-350 FL-450材質 SUS304大きさ[mm] φ573×830 φ689×1005質量 約40kg 約60kgボルトサイズ×数（お客様にてご用意） M22×12本 M22×16本締付トルク 145N・m爆発指数 Kst値 300×102kPa・m/s以下最大爆発圧力 Pmax 11.0×102kPa以下■ 火炎放散を抑制■ 爆風を緩和■ 周囲の被害を最小限■ 粉塵爆発時に装置本体の破裂を抑えます。■ 消炎筒と合わせて使用することで装置を屋内設置できます。知っていますか？危険な粉塵爆発。粉塵爆発。その危険性は、ガス・液体可燃物ほどには認識されていないようです。しかし、同じ容積のガスに比べて質量がはるかに大きいために破壊力は莫大。ひとたび粉塵爆発が発生すると、少なからぬ損害と不幸な被害を残すことになります。アマノは、粉塵爆発の防止を追求し、常に研究開発を続けています。粉塵爆発対策粉 塵 爆 発 三 条 件酸　素爆発下限濃度以上の粉塵最小着火エネルギー粉塵爆発は、「酸素」「爆発下限濃度以上の粉塵」「最少着火エネルギー」の三条件がすべて揃った瞬間に発生します。三条件を1つでも抑えることができれば、粉塵爆発は防ぐことが可能です。そして爆発防止をより確実にするポイントは、酸素または着火源を極力減らすことにあるのです。粉塵爆発圧力放散型集塵機の商談では必ず、対象粉体の■ 爆発指数■ 最大爆発圧力■ 最小着火エネルギー試験分析※をおこない、最善の集塵設備を提案します。※試験は有料です。株式会社環境衛生研究所がおこないます。■ 粉塵爆発試験の様子（動画）h t t p : / / w w w. e i s e i k e n . c o. j p / e x a m p l e / i n d e x . h t m l■ 爆発のおそれのある粉塵• マグネシウム• アルミニウム• アルミ軽合金• 鉄粉（未酸化のもの）• エポキシ樹脂• コーンスターチ• チタン• トナーその他の可燃性粉塵粉塵爆発対策は、 にご相談ください。Kst値PmaxMIEDES-10粉体の爆発性を、資格なしで、簡単に測定できる試験装置です。■ 爆発性の判定粉体の爆発性を判定するため、粉塵爆発下限濃度を測定します。圧縮空気で試料粉体を爆発筒内に吹き上げて分散させます。この状態で電気火花により着火させ、爆発する最低粉塵濃度を求め、爆発性を判定します。吹上げ式粉塵爆発性試験装置※本装置はJISZ8818に規定する装置です。装置本体の破裂を抑えます。爆風と火炎を緩和します。Kst値800対応Kst値300対応※本製品はATEX（欧州防爆指令）、IECEx（IEC防爆電気機器規格適合制度）等の認証取得はしていません。日本国内使用限定です。※本製品はJIS B 8226（破裂板式安全装置）に準拠しています。※本製品はATEX（欧州防爆指令）、IECEx（IEC防爆電気機器規格適合制度）等の認証取得はしていません。日本国内使用限定です。

Page 13:※標準仕様の性能値を記載しています。特注仕様では性能値は変化することがあります。23 24http://www.amano.co.jp/kankyo/ http://www.amano.co.jp/kankyo/Kst値400対応マグネシウム専用SA充実の安全対策。アルミなど爆発性・可燃性粉塵用。充実の安全対策。アルミなど爆発性・可燃性粉塵用。充実の安全対策。アルミなど爆発性・可燃性粉塵用。マグネシウム合金粉塵専用スクラバー。湿式集塵機の最高峰。■仕様60㎥/min60㎥/min粉塵爆発圧力放散型パルスジェット集塵機PiE-SDNPiE-SDPiF-D/SD粉塵爆発圧力放散型パルスジェット集塵機粉塵爆発圧力放散型パルスジェット集塵機粉塵爆発圧力放散型湿式集塵機（スクラバー）使用点風量※大きさは本体のみの寸法。逆止弁、電装箱、屋外仕様のルーフ等は含まれません。※大きさは本体のみの寸法。逆止弁、電装箱、屋外仕様のルーフ等は含まれません。※VNA-30SDN、VNA-45SDNは粉塵防爆型モーター（外部からの異物侵入を防止する構造を有するモーター）を使用しています。 ※大きさは本体のみの寸法。逆止弁、電装箱、屋外仕様のルーフ等は含まれません。※PiE-30SDN、PiE-45SDNは粉塵防爆型モーター（外部からの異物侵入を防止する構造を有するモーター）を使用しています。※大きさは本体のみの寸法。逆止弁、電装箱、屋外仕様のルーフ等は含まれません。※粉塵防爆型モーター（外部からの異物侵入を防止する構造を有するモーター）を使用しています。※大きさは本体のみの寸法。逆止弁、電装箱、屋外仕様のルーフ等は含まれません。※粉塵防爆型モーター（外部からの異物侵入を防止する構造を有するモーター）を使用しています。対応範囲は独立行政法人 労働安全衛生研究所「爆発圧力放散設備技術指針（改訂版）NIIS-TR-No.38（2005）」に基づき算出しています。上記は標準機における数値です。対象粉塵の粉塵爆発危険性を評価（有償）させていただけるようお願いいたします。対応範囲は独立行政法人 労働安全衛生研究所「爆発圧力放散設備技術指針（改訂版）NIIS-TR-No.38（2005）」に基づき算出しています。上記は標準機における数値です。対象粉塵の粉塵爆発危険性を評価（有償）させていただけるようお願いいたします。対応範囲は独立行政法人 労働安全衛生研究所「爆発圧力放散設備技術指針（改訂版）NIIS-TR-No.38（2005）」に基づき算出しています。上記は標準機における数値です。対象粉塵の粉塵爆発危険性を評価（有償）させていただけるようお願いいたします。対応範囲は独立行政法人 労働安全衛生研究所「爆発圧力放散設備技術指針（改訂版）NIIS-TR-No.38（2005）」に基づき算出しています。上記は標準機における数値です。対象粉塵の粉塵爆発危険性を評価（有償）させていただけるようお願いいたします。対応範囲は独立行政法人 労働安全衛生研究所「爆発圧力放散設備技術指針（改訂版）NIIS-TR-No.38（2005）」に基づき算出しています。上記は標準機における数値です。対象粉塵の粉塵爆発危険性を評価（有償）させていただけるようお願いいたします。対応範囲は独立行政法人 労働安全衛生研究所「爆発圧力放散設備技術指針（改訂版）NIIS-TR-No.38（2005）」に基づき算出しています。上記は標準機における数値です。対象粉塵の粉塵爆発危険性を評価（有償）させていただけるようお願いいたします。型式 VNA-30SDN VNA-45SDN VNA-60DN電源 3相/200V　50/60Hz各専用出力［kW］ 1.5 2.2 3.7風量［m3/min］ 0 15 25 0 20 40 0 30 55静圧［kPa］ 2.55 1.70 0.52 2.63 1.98 0.48 2.64 2.13 0.65フィルター面積［m2］ 9.0 13.5 18.0個数［個］ 2 3 4形状 縫製プレート（制電フィルター）払落し 手動振動バケット容量［L］ 22 35 25×2推奨ブレーカ[A] 15 20 30電源コード［m］ 5（4心・プラグなし）吸込口径［mm］ φ150 φ200大きさW×D×H［mm］ 1020×1253×1754 1355×1328×1821 1546×1396×2055質量［kg］ 340 400 460塗装色 日塗工S11-344型式Kst値（×102kPa・m/s以下）Pmax（×102kPa以下）VN-30SD 400 11.5VN-45SD 400 11.5型式Kst値（×102kPa・m/s以下）Pmax（×102kPa以下）SA-30 500 17.5SA-45 500 17.5SA-60 500 17.5型式Kst値（×102kPa・m/s以下）Pmax（×102kPa以下）VNA-30SDN 700 11.5VNA-45SDN 700 11.5VNA-60DN 300 11.0型式Kst値（×102kPa・m/s以下）Pmax（×102kPa以下）PiE-30SDN 700 11.5PiE-45SDN 700 11.5PiE-60DN 300 11.0PiE-75DN 300 11.0PiE-120DN 300 11.0PiE-150DN 300 11.0型式Kst値（×102kPa・m/s以下）Pmax（×102kPa以下）PiF-30D 400 11.5PiF-45D 400 11.5PiF-60D 400 11.5PiF-30SD 400 11.5PiF-45SD 400 11.5型式Kst値（×102kPa・m/s以下）Pmax（×102kPa以下）PiE-30SD 400 11.5PiE-45SD 400 11.5※大きさは本体のみの寸法。逆止弁、電装箱、屋外仕様のルーフ等は含まれません。※粉塵防爆型モーター（外部からの異物侵入を防止する構造を有するモーター）を使用しています。型式 VN-30SD VN-45SD電源 3相/200V　50/60Hz各専用出力［kW］ 1.5 2.2風量［m3/min］ 0 15 24.5 0 20 35静圧［kPa］ 2.84 1.62 0.39 2.75 1.72 0.49フィルター面積［m2］ 7.5 10.0個数［個］ 3 4形状 縫製プレート（帆布フィルター・アース線付アルミシート入り）払落し 手動振動バケット容量［L］ 27 38推奨ブレーカ[A] 15 20電源コード［m］ 5（4心・プラグなし）吸込口径［mm］ φ150 φ200大きさW×D×H［mm］ 650×850×1656 850×900×1812質量［kg］ 220 280塗装色 日塗工S11-344粉塵爆発圧力放散型集塵機充実の安全対策。アルミなど爆発性・可燃性粉塵用。充実の安全対策。アルミなど爆発性・可燃性粉塵用。■仕様■仕様35㎥/min55㎥/minIE3 150㎥/minIE3IE335㎥/min粉塵爆発圧力放散型集塵機VNA-SDNVN-SD最大風量最大風量 プレミアム効率モーター※VNA-30SDN/45SDNは除く最大風量 プレミアム効率モーター※PiE-30SDN/45SDNは除くプレミアム効率モーター※PiE-30SDN/45SDNは除く最大風量最大風量アルミアルミ アルミアルミアルミマグネシウム縫製フィルター制電縫製フィルター制電成形フィルター制電成形フィルター制電成形フィルター手動振動手動振動 パルスジェットパルスジェットパルスジェット湿式集塵爆発性のある可燃性粉体爆発性のある可燃性粉体爆発性のある可燃性粉体爆発性のある可燃性粉体爆発性のある可燃性粉体爆発性のある可燃性粉体爆発圧力放散口爆発時の圧力を大気中に放散し装置の破裂を防ぎます。爆発圧力放散口爆発時の圧力を大気中に放散し装置の破裂を防ぎます。消火口万一、装置内で火災が発生した場合はここから消火剤を投入します。消火口万一、装置内で火災が発生した場合はここから消火剤を投入します。逆止弁爆風や炎の逆流を防ぎ作業者を守ります。逆止弁爆風や炎の逆流を防ぎ作業者を守ります。防塵電装ボックスパッキン等で密閉されていますので粉塵爆発の原因になりにくい構造です。防塵電装ボックスパッキン等で密閉されていますので粉塵爆発の原因になりにくい構造です。逆止弁爆風や炎の逆流を防ぎ作業者を守ります。逆止弁爆風や炎の逆流を防ぎ作業者を守ります。逆止弁爆風や炎の逆流を防ぎ作業者を守ります。爆発圧力放散口爆発時の圧力を大気中に放散し装置の破裂を防ぎます。爆発圧力放散口爆発時の圧力を大気中に放散し装置の破裂を防ぎます。爆発圧力放散口爆発時の圧力を大気中に放散し装置の破裂を防ぎます。トップレベルの捕集効率2段式S字インペラ集塵機構により、高い捕集効率を実現しました。高濃度の粉塵が発生するショットブラストマシンなどにも設置することができます。また、フィルターレス構造のため使用済みフィルターの廃棄が発生しません。パルスジェット差圧検知Kst値700対応※60DN除くパルスジェット差圧検知パルスジェット差圧検知Kst値400対応Kst値400対応Kst値700対応※DNを除く■仕様型式 PiE-30SDN PiE-45SDN PiE-60DN PiE-75DN PiE-120DN PiE-150DN電源 3相200V　50／60Hz各専用出力［kW］ 1. 5 2.2 3.7 5.5 7.5 5.5×2風量［m3/min］ 0 15 25 0 20 35 0 35 55 0 50 85 0 65 105 0 100 150静圧［kPa］ 2.72 1.71 0.60 2.72 1.71 0.90 2.73 2.03 0.92 3.10 2.53 0.76 3.20 2.41 0.59 3.10 2.27 0.72フィルター面積［m2］ 9.0 13.5 18.0 27.0 36.0 54.0個数［個］ 4 6 8 12 16 24形状 成形カートリッジ（制電フィルターアース線入り）払落し 自動パルスジェット（差圧検知） 自動パルスジェット（M:差圧検知 J：一定間隔）圧縮空気消費量［L/min］ 17 25 33 46 55 82ダイヤフラム弁数［個］ 2 3 4 4 4 6推奨ブレーカ[A] 15 20 30 50 60 75電源コード［m］ 5（4心・プラグなし） ー吸込口径［mm］ φ150 φ200 φ250 φ290 φ290 φ380大きさW×D×H［mm］854×1438…×18501075×1488×19071160×1244×2144BL型：2211×1073×2615BL型：2285×1464×3300BL型：2765×1544×3683BS型：2211×1073×2298BS型：2285×1464×2896ーバケット容量［L］ 22 35 25×2BL型：70×1 BL型：60×1 BL型：70×2BS型：30×2 BS型：37×2 ー質量[kg] 370 460 550BL型：700 BL型：980 BL型：1460BS型：650 BS型：920 ー塗装色 日塗工S11-344■仕様型式 PiF-30D PiF-45D PiF-60D PiF-30SD PiF-45SD電源 3相200V　50／60Hz共用 3相200V　50／60Hz各専用出力［kW］ 1.35 2.0 3.1 1.5 2.2風量［m3/min］ 0 15 30 0 22.5 45 0 35 60 0 15 22 0 22.5 35静圧［kPa］ 2.75 2.00 0.80 2.75 2.20 0.40 3.00 2.20 0.50 2.75 1.72 0.49 2.75 1.62 0.35フィルター面積［m2］ 12.0 18.0 24.0 12.0 18.0個数［個］ 4 6 8 4 6形状 成形カートリッジ 成形カートリッジ払落し 自動パルスジェット（差圧検知） 自動パルスジェット（差圧検知）圧縮空気消費量［L/min］ 36 45 67 36 45ダイヤフラム弁数［個］ 2 3 4 2 3推奨ブレーカ[A] 15 20 30 15 20電源コード［m］ 5（4心・プラグなし） 5（4心・プラグなし）吸込口径［mm］ φ150 φ200 φ250 φ150 φ200大きさW×D×H［mm］ 607×1243×1569 786×1228×1600 991×1209×1774 556×1245×2247 681×1237×2392バケット容量［L］ 27 38 27×2 27 38質量[kg] 290 340 465 375 435塗装色 日塗工S11-344 日塗工S11-344■仕様型式 PiE-30SD PiE-45SD電源 3相200V　50／60Hz各専用出力［kW］ 1.5 2.2風量［m3/min］ 0 15 24.5 0 22.5 35静圧［kPa］ 2.75 1.62 0.39 2.75 1.62 0.49フィルター面積［m2］ 9.0 13.5個数［個］ 4 6形状 成形カートリッジ（制電フィルターアース線入り）払落し 自動パルスジェット（差圧検知）圧縮空気消費量［L/min］ 17 25ダイヤフラム弁数［個］ 2 3バケット容量［L］ 35 40推奨ブレーカ[A] 15 20電源コード［m］ 5（4心・プラグなし）吸込口径［mm］ φ150 φ200大きさW×D×H［mm］ 650×850×1713 850×950×1748質量[kg] 260 320塗装色 日塗工S11-344型式 SA-30 SA-45 SA-60電源 3相200V 50/60Hz 各専用出力［kW］ 3.7 5.5 7.5使用点風量［m3/min］ 30 45 60静圧［kPa］ 1.39 1.43 1.14水素抜き弁設置数［個］ 4 8 8爆発放散口設置数［個］ 4 8 8貯水量［L］ 800 1200 1600給水方式 自動給水弁と水位センサーによる自動制御ダスト排出方法 掻き出し推奨ブレーカ[A] 30 50 60電源コード 別売り（4心）吸込口径［mm］ φ200 φ250 φ250大きさW×D×H［mm］ 2592×1296×3612 2677×1635×3812 2818×2010×3972質量［kg］（水は含まず） 880 1125 1400塗装色 日塗工S11-344粉塵爆発圧力放散型集塵機縫製プレートフィルター（制電）成形カートリッジフィルター（制電）成形カートリッジフィルター（制電）制電フィルター（帯電防止）縫製プレートフィルター（帆布 アルミシート）粉塵爆発圧力放散型掃除機は16ページ参照

Page 14:25 26※標準仕様の性能値を記載しています。特注仕様では性能値は変化することがあります。http://www.amano.co.jp/kankyo/ http://www.amano.co.jp/kankyo/プレートフィルターにより省設置スペース。大風量集塵機のベストセラー。豊富なフィルターラインナップで幅広い対応力。高温の焼却ガス中のダイオキシン、酸性ガス、重金属、微粒子を除去。パルスジェット集塵機SNPパルスジェット集塵機WRT高温有害ガス除去装置HGD中圧大風量中圧大風量ダイオキシン対応大型集塵機プレートフィルター縫製フィルター成形カートリッジフィルター縫製フィルター縫製フィルター塗装色日塗工634塗装色日塗工634塗装色日塗工634仕様表は27ページ参照仕様表は29ページ参照仕様表は30ページ参照塗装色日塗工634仕様表は27ページ参照一般 450㎡プレートフィルターパルスジェット 一般粉塵 フィルター面積一般 1055㎡縫製フィルター パルスジェット 一般粉塵 フィルター面積サイロやホッパーのエア抜き用に最適。パルスジェット集塵機BV中圧中風量一般 35㎡縫製フィルター パルスジェット 一般粉塵 フィルター面積空気輸送やセントラルクリーニング用に最適な耐高真空圧ボディ。パルスジェット集塵機CT高圧中風量一般 90㎡縫製フィルター パルスジェット 一般粉塵 フィルター面積お客様のご希望に合わせて設計します。お客様のご希望に合わせて設計します。SNP-5H2WWRT-10320WRT-5154STBV-1009CT-1008■ バグインバグアウト■ ウェットダウン■ ライナーパック 仕様表は32ページ参照TFP-S0201薬 33㎡成形カートリッジ パルスジェット 高薬理活性粉体フィルター面積高薬理活性粉体用集塵機。高薬理活性粉体用集塵機高薬理活性粉体対応TFP-S成形カートリッジフィルター塗装色日塗工634仕様表は32ページ参照バグインバグアウトだから粉体に触れずにフィルター交換＆粉体排出できます。バグインバグアウト集塵機TFPバグインバグアウト一般 81㎡成形カートリッジ パルスジェット 一般粉塵 フィルター面積TFP-0403成形カートリッジフィルター塗装色日塗工634仕様表は32ページ参照コンパクトな円筒型ボディで吸引空気輸送用に最適。パルスジェット集塵機MF高圧中風量一般 18㎡成形フィルター パルスジェット 一般粉塵 フィルター面積MF-2004成形フィルター仕様。サイロやホッパーのエア抜き用に最適。パルスジェット集塵機PPC中圧中風量成形カートリッジフィルター塗装色日塗工634仕様表は31ページ参照一般 75㎡成形フィルター パルスジェット 一般粉塵 フィルター面積PPC-3066成形カートリッジフィルターにより省設置スペース＆低コスト。パルスジェット集塵機WRT-ST中圧大風量塗装色日塗工634仕様表は29ページ参照一般 816㎥成形フィルター パルスジェット 一般粉塵 フィルター面積

Page 15:27 28http://www.amano.co.jp/kankyo/ http://www.amano.co.jp/kankyo/■ SNP型式大きさ（mm） フィルター面積[m2]フィルター本数[本]バルブ数[個]エアー供給量[L/min]質量[kg]W D HSNP-2H1W 1150 2182 4708 90 68 8 155 1550-3H1W 1150 2182 5808 135 102 12 230 2100-4H1W 1150 2182 6908 180 136 16 310 2500-2H2W 2300 2182 5031 180 136 16 310 3100-3H2W 2300 2182 6131 270 204 24 460 4200-4H2W 2300 2182 7231 360 272 32 615 5100-5H2W 2300 2344 8331 450 340 40 770 6300■ SNP-M（汎用システム）型式 SNP-1M SNP-2M SNP-3Mフィルターボックス部フィルター面積[m2] 45 90 135フィルター本数[本] 34 68 102大きさ W×D×H[mm] 1150×2182×3608 1150×2182×4708 1150×2182×5808質量[kg] 1200 1650 2200払落し装置バルブ数[個] 4 8 12エアー供給量[L/min] 80 155 230排出装置 ロータリーバルブ制御盤 屋内壁掛型（標準）屋外型（オプション）機種別選択範囲SNP-1M 選択可能SNP-2M 選択可能SNP-3M 選択可能出力[kW] 5.5 7.5 11 15 18.5 22 30風量[m3/min] 45 65 90 135 180 200 270静圧[kPa] 3.92ファン形式 片吸込ターボファン（モーター直結型）付属機器 手動風量調節弁排気マフラータイプ排気管径[mm] φ380 φ550 φ650減音量 ファン原音に対して10dB［A］減音■ WRT-3000/5000（ファン別置型）型式大きさ[mm] フィルター面積[m2]フィルター本数[本]フィルター長さ[mm]バルブ数[個]エアー供給量[L/min]質量[kg]W D HWRT-3054B 1200 1810 5185 51.5 54 1933 6 150 1700-3072B 1600 1810 5185 68.6 72 1933 8 200 2000-3090B 2000 1810 5185 85.8 90 1933 10 240 2200-3108B 2400 1810 5779 102.9 108 1933 12 290 2500-3054T 1200 2160 5579 51.5 54 1933 6 150 1900-3072T 1600 2160 5579 68.6 72 1933 8 200 2200-3090T 2000 2160 5579 85.8 90 1933 10 240 2500-3108T 2400 2160 5869 102.9 108 1933 12 290 2800-5054B 1200 1810 5755 67.6 54 2540 6 150 1900-5072B 1600 1810 5755 90.1 72 2540 8 200 2200-5090B 2000 1810 5755 112.7 90 2540 10 240 2500-5108B 2400 1810 6345 135.2 108 2540 12 290 2700-5054T 1200 2160 6149 67.6 54 2540 6 150 2000-5072T 1600 2160 6149 90.1 72 2540 8 200 2300-5090T 2000 2160 6149 112.7 90 2540 10 240 2600-5108T 2400 2160 6439 135.2 108 2540 12 290 3100-3126B 2800 1810 5404 120.1 126 1933 14 340 2800-3144B 3200 1810 5404 137.2 144 1933 16 390 3200-3126T 2800 2160 5704 120.1 126 1933 14 340 3200●フィルター：縫製フィルター ●払落し：自動パルスジェットB：ボトムインレット T：トップインレット-3144T 3200 2160 5704 137.2 144 1933 16 390 3400-5126B 2800 1810 5974 157.8 126 2540 14 340 3200-5144B 3200 1810 5974 180.3 144 2540 16 390 3500-5126T 2800 2160 6274 157.8 126 2540 14 340 3500-5144T 3200 2160 6274 180.3 144 2540 16 390 3900-5162T 3600 2160 6274 202.8 162 2540 18 440 4200-5180T 4000 2160 6274 225.4 180 2540 20 480 4700-5198T 4400 2160 6274 247.9 198 2540 22 530 5000■ WRT-3000/5000（ファン搭載型）型式大きさ[mm] 風量[m3/min]静圧[kPa]動力[kW]フィルター面積[m2]フィルター本数[本]フィルター長さ[mm]バルブ数[個]エアー供給量[L/min]質量[kg]W D HWRT-3054BF 2565 1810 5185503.435.551.5 54 1933 6 150 230070 7.590 11100 11120 15-3072BF2965 1810 518570 7.568.6 72 1933 8 200 260090 11110 11140 153065 1810 5185 180 18.5-3090BF3365 1810 518590 1185.8 90 1933 10 240 2800110 11140 153465 1810 5185180 18.5200 18.5-3054TF 2565 2160 543550 5.551.5 54 1933 6 150 240070 7.590 11100 11120 15-3072TF2965 2160 543570 7.568.6 72 1933 8 200 280090 11110 11140 153065 2160 5435 180 18.5-3090TF3365 2160 543590 1185.8 90 1933 10 240 3100110 11140 153465 2160 5435180 18.5200 18.5-5054BF 2565 1810 575570 7.567.6 54 2540 6 150 250090 11110 11-5072BF 2965 1810 575590 1190.1 72 2540 8 200 2800120 15140 15-5090BF3365 1810 5755110 11112.7 90 2540 10 240 3200140 153465 1810 5755 180 18.5-5054TF2565 2160 600570 7.567.6 54 2540 6 150 260090 11110 11140 152665 2160 6005 180 18.5-5072TF2965 2160 600590 1190.1 72 2540 8 200 2900120 15140 153065 2160 6005180 18.5200 18.5B：ボトムインレット T：トップインレットSNPWRTWHDWHDW D1000H大型集塵機●フィルター：プレートフィルター ●払落し：自動パルスジェット■ 型式の解説基本ユニットは1H1Wで表し、この中は34本のフィルターが組み込まれており、45m2のフィルター面積があります。このユニットを横方向や高さ方向に組み合わせることで右記の型式となります。本カタログでは標準として用意できる組み合わせの型式を記載しております。■ SNP-Mシリーズ ファン・排気マフラー仕様●ファンは下記の種類より選択が可能。　（電源周波数50Hz/60Hzの指定が必要。）SNP-1M� 出力5.5kW・7.5kW・11kWタイプの中から選択SNP-2M� 出力11kW・15kW・18.5kWタイプの中から選択SNP-3M� 出力15kW・18.5kW・22kW・30kWタイプの中から選択●排気マフラーのタイプは選択されたファンタイプにより決定されます。例：SNP-3H 2W高さ方向のユニット数 横方向のユニット数1000HDW

Page 16:29 30http://www.amano.co.jp/kankyo/ http://www.amano.co.jp/kankyo/型式大きさ[mm] フィルター バルブ数[個]エアー供給量[L/min]質量[kg]A H 面積[m2] 本数[本] 長さ[mm]BV-1009 60013704.1 99143 70 215-1016 800 7.2 16 4 90 275-1025 1000 11.3 25 5 110 370-1036 1200137016.2 369146 130 590-1049 1400 22.1 49 7 160 685-2009 60019306.5 914723 75 230-2016 800 11.6 16 4 95 330-2025 1000 18.2 25 5 110 470-2036 1200 26.1 36 6 140 750-2049 1400 35.6 49 7 170 900型式大きさ[mm] フィルター面積[m2]フィルター本数[本]フィルター長さ[mm]バルブ数[個]エアー供給量[L/min]質量[kg]W D HWRT-3042ST 120021606704 155.4 42 1455 6 210 1900-3056ST 1600 6704 207.2 56 1455 8 280 2200-3070ST 2000 6704 259.0 70 1455 10 330 2500-3084ST 2400 6994 310.8 84 1455 12 390 2900-5042ST 1200 7499 222.6 42 2055 6 220 2100-5056ST 1600 7499 296.8 56 2055 8 290 2400-5070ST 2000 7499 371.0 70 2055 10 340 2800-5084ST 2400 7789 445.2 84 2055 12 410 3200-5098ST 2800 7624 519.4 98 2055 14 480 3700-5112ST 3200 7624 593.6 112 2055 16 550 4000-5126ST 3600 7774 667.8 126 2055 18 620 4400-5140ST 4000 7774 742.0 140 2055 20 670 4800-5154ST 4400 7774 816.2 154 2055 22 730 5000型式 形状大きさ[mm] フィルター面積[m2]フィルター本数[本]フィルター長さ[mm]バルブ数[個]エアー供給量[L/min]質量[kg]D H W LCT-1008 1 765 3390 1065 1515 3.6 8 914 3 70 255-2008 1 765 3990 1065 1515 5.8 8 1472 3 75 315-2014 1 950 4220 1250 1700 10.2 14 1472 4 90 385-2018 1 1100 4400 1400 1850 13.1 18 1472 4 100 470-2024 1 1250 4580 1550 2000 17.4 24 1472 5 110 570-4008 1 765 4690 1065 1515 8.4 8 2133 3 85 370-4014 1 950 4920 1250 1700 14.7 14 2133 4 95 460-4018 1 1100 5100 1400 1850 18.9 18 2133 4 110 565-4024 1 1250 5280 1550 2000 25.2 24 2133 5 115 680型式 形状大きさ[mm] フィルター面積[m2]フィルター本数[本]フィルター長さ[mm]バルブ数[個]エアー供給量[L/min]質量[kg]D H W LCT-2030 2 1400 4760 1700 2600 21.8 30 1472 6 125 720-2038 2 1525 4930 1825 2725 27.6 38 1472 6 130 820-2046 2 1700 5100 2000 2900 33.4 46 1472 6 150 930-2054 2 1900 5330 2200 3100 39.2 54 1472 7 175 1090-2064 2 2000 5460 2300 3200 46.5 64 1472 9 180 1535-2074 2 2150 5590 2450 3350 53.7 74 1472 10 205 1705-2086 2 2300 5750 2600 3500 62.4 86 1472 12 230 1945-4030 2 1400 5460 1700 2600 31.6 30 2133 6 130 805-4038 2 1525 5630 1825 2750 40.0 38 2133 6 140 985-4046 2 1700 5800 2000 2900 48.4 46 2133 6 160 1110-4054 2 1900 6030 2200 3100 56.8 54 2133 7 180 1270-4064 2 2000 6160 2300 3200 67.4 64 2133 9 190 1790-4074 2 2150 6290 2450 3350 77.8 74 2133 10 225 1980-4086 2 2300 6450 2600 3500 90.5 86 2133 12 250 2250※質量はタンク部のみです。-5090TF3365 2160 60051103.4311112.7 90 2540 10 240 3200140 153465 2160 6005180 18.5200 18.5■ WRT-7000（ファン別置型）型式大きさ[mm] フィルター面積[m2]フィルター本数[本] フィルター長さ[mm] バルブ数[個]エアー供給量[L/min]質量[kg]W D H 長 短 長 短WRT-7080 2000 2160 7249 132.7 72 8 3500 2133 10 330 3200-7096 2400 2160 7539 160.3 88 8 3500 2133 12 400 3700-7112 2800 2160 7789 182.5 96 16 3500 2133 14 460 4200-7128 3200 2160 8049 210.1 112 16 3500 2133 16 530 4800-7144 3600 2160 7374 237.8 128 16 3500 2133 18 590 5100-7160 4000 2160 7374 265.4 144 16 3500 2133 20 660 5600-7176 4400 2160 7374 287.6 152 24 3500 2133 22 720 6000-7192 4800 2160 7374 315.2 168 24 3500 2133 24 790 6500-7208 5200 2160 7374 342.8 184 24 3500 2133 26 860 6900-7224 5600 2160 7374 365.1 192 32 3500 2133 28 920 7300-7240 6000 2160 7374 392.7 208 32 3500 2133 30 990 8200■ WRT-10000（ファン別置型）型式大きさ[mm] フィルター面積[m2]フィルター本数[本] フィルター長さ[mm] バルブ数[個]エアー供給量[L/min]質量[kg]W D H 長 短 長 短WRT-10112 2800 2160 9085 284.4 104 8 5350 2540 14 460 6900-10128 3200 2160 9085 326.7 120 8 5350 2540 16 530 6500-10160 4000 2160 9085 411.1 152 8 5350 2540 20 660 7400-10192 4800 2160 9085 484.5 176 16 5350 2540 24 780 8800-10224 5600 2160 9085 568.9 208 16 5350 2540 28 920 10000-10256 6400 2160 9385 653.4 240 16 5350 2540 32 1050 11600-10288 7200 2160 9385 726.7 264 24 5350 2540 36 1170 12700-10320 8000 2160 9385 811.2 296 24 5350 2540 40 1300 13900■ WRT-19000（ファン別置型）型式大きさ[mm] フィルター面積[m2]フィルター本数[本]フィルター長さ[mm]バルブ数[個]エアー供給量[L/min]質量[kg]W D HWRT-19320 7000 3100 10655 844.4 320 5350 32 1360 20800-19360 7800 3100 10655 950 360 5350 36 1520 22800-19400 8600 3100 10655 1055.6 400 5350 40 1690 25400BVWRT-STCT●フィルター：縫製フィルター ●払落し：自動パルスジェットA300400HAφDφDHW×L1000HW×L1000大型集塵機1000HDW1075HWD1075HD W■ 形状1■ 形状2

Page 17:31 32http://www.amano.co.jp/kankyo/ http://www.amano.co.jp/kankyo/BHφAHD W大型集塵機大きさ[mm] フィルター バルブ数[個]エアー供給量[L/min]質量[kg]W D H 面積[m2] 本数[本] 長さ[mm]TFP-0201 74711302472 13.5 2750220 210-0202 1067 2572 27.0 4 30 270-0302 1067 2952 40.5 6345 320-0303 1387 3222 60.8 9 50 450-0402 1067 3332 54.0 8460 370-0403 1387 3602 81.0 12 70 500TFP ●フィルター：成形カートリッジフィルター（ジェットアンプ入り）　●払落し：自動パルスジェット　●バグインバグアウト仕様大きさ[mm] フィルター バルブ数[個]エアー供給量[L/min]質量[kg]W D H 面積[m2] 本数[本] 長さ[mm]TFP-S02016008002474 11.0 2500220420-S0301 2914 16.5 3 3 490-S020210002474 22.0 4 230520-S0302 2914 33.0 6 3 600TFP-S ●フィルター：成形カートリッジフィルター　●払落し：自動パルスジェット　●バグインバグアウト仕様大きさ[mm] 風量[m3/min]静圧[kPa]動力[kW]フィルター バルブ数[個]エアー供給量[L/min]質量[kg]W D H 面積[m2] 本数[本] 長さ[mm]ACR-10PK2132 1080 18426.530.07.55.6 4 500 2 451200-15PK 9.0 11.0 1500ACR-PK ●フィルター：成形カートリッジフィルター　●払落し：自動パルスジェット型式大きさ[mm] フィルター バルブ数[個]エアー供給量[L/min]質量[kg]W D H 面積[m2] 本数[本] 長さ[mm]PPC-1022605605855 2.842502 40140-2022 1105 5.6 500 160-3022 1355 8.4 750 180-1032855855 4.262503 55170-2032 1105 8.4 500 200-3032 1355 12.6 750 230-10421205855 5.682504 75220-2042 1105 11.2 500 260-3042 1355 16.8 750 300-1033855855855 6.392503 60210-2033 1105 12.6 500 240-3033 1355 18.9 750 270-10431205855 8.4122504 80260-2043 1105 16.8 500 300-3043 1355 25.2 750 350-10531455855 10.5152505 100320-2053 1105 21.0 500 370-3053 1355 31.5 750 420-10631705855 12.6182506 120360-2063 1105 25.2 500 420-3063 1355 37.8 750 480-104412051205855 11.2162504 90350-2044 1105 22.4 500 410-3044 1355 33.6 750 470-10541455855 14.0202505 110420-2054 1105 28.0 500 490-3054 1355 42.0 750 560-10641705855 16.8242506 130480-2064 1105 33.6 500 560-3064 1355 50.4 750 640-104514551205855 14.0202504 95420-2045 1105 28.0 500 490-3045 1355 42.0 750 560-10551455855 17.5252505 120490-2055 1105 35.0 500 570-3055 1355 52.5 750 650-10651705855 21.0302506 140550-2065 1105 42.0 500 630-3065 1355 63.0 750 720-104617051205855 16.8242504 100460-2046 1105 33.6 500 530-3046 1355 50.4 750 600-10561455855 21.0302505 125530-2056 1105 42.0 500 610-3056 1355 63.0 750 690-10661705855 25.2362506 150600-2066 1105 50.4 500 690-3066 1355 75.6 750 780PPC ●フィルター：成形カートリッジフィルター（ジェットアンプ入り） ●払落し：自動パルスジェット大きさ[mm] フィルター バルブ数[個]エアー供給量[L/min]質量[kg]A B H 面積[m2] 本数[本] 長さ[mm]MF-2003 φ500 φ600 800 4.5 3500230 --2004 φ600 φ700 1205 6.0 4 40 --2007 φ765 φ865 1250 10.5 7 3 50 --2012 φ1100 φ1200 1350 18.0 12 4 100 -MF ●フィルター：成形カートリッジフィルター ●払落し：自動パルスジェットD200（110）H200DWD200 200DWHW DHDW

Page 18:34http://www.amano.co.jp/kankyo/33 ※標準仕様の性能値を記載しています。特注仕様では性能値は変化することがあります。http://www.amano.co.jp/kankyo/アマノ独自の高シールロータリーフィーダーにより低コスト＆低破砕率。手軽なコストで導入が可能。コンパクトな輸送機。粉体の長距離輸送や破砕の許されない粉体の輸送に最適。近距離輸送や一箇所から数箇所への輸送に最適。数箇所から一個所への集約輸送に最適。お客様の粉体をお持ちいただき粉粒体空気輸送テストを行うことができます。連続式高圧圧送 吸引式汎用粉粒体輸送機高圧圧送低圧圧送低圧吸引輸送粉粒体ハンドリングテストプラントHSF EV/FVHAFLAFVAFテストプラント■ 低破砕■ 高品質輸送■ コンパクト■ 低破砕■ 高品質輸送■ 長距離大量輸送■ 低コスト■ 集約輸送■ 低コスト■ 複数輸送高シールロータリーフィーダーを使用したコンパクトな高圧圧送システムです。ブローポットを使用したシステムと比較し粉体供給部をシンプルにすることができます。輸送速度は4〜6ｍ/sと超低速なため輸送粉体の破砕がほとんどない連続式・低速高濃度輸送システムです。また特殊なヘリカルローターを採用し、噛み込みによる粉粒体の破砕を大幅に低減しました。輸送用空気の静圧を利用してプラグ状の輸送粉体を押し動かして輸送します。HAFシステムでは輸送速度が低速なため輸送粉体の破砕がほとんどありません。輸送粉体を空気と共に吸込み大気圧以下の圧力の気流で吸引輸送します。輸送用空気の動圧を利用して輸送粉体を浮遊させ輸送します。輸送風速は一般的には20〜30ｍ／sです。吸引輸送は輸送物の冷却・乾燥効果があり、狭く深いところからの輸送にも最適です。粉粒体テストプラントは、輸送対象となる粉粒体を輸送テストし、実際のプラント設計のためのデータを収集することを目的として設置しています。多様化する粉粒体に対応するため、より高度なデータを効率よく収集することが可能な装置・機器を設置しています。輸送距離としては、短距離39m〜長距離184mまで測定可能。お客様の用途・目的に合わせて10パターン以上の輸送テストがおこなえます。輸送空気の動圧を利用して輸送粉体を浮遊させ比較的低濃度で輸送します。輸送速度は、高圧圧送式（HAF）よりも大きく一般的には20〜30ｍ/sです。輸送速度 1〜15m/s輸送量 〜20t/h輸送距離 〜300ｍ輸送圧力 〜＋300kPa空気源 コンプレッサー輸送速度 1〜15m／s輸送量 〜200t／h輸送距離 〜2000ｍ輸送圧力 〜＋700kPa空気源 コンプレッサー輸送速度 15〜40m/s輸送量 〜100t/h輸送距離 〜200ｍ輸送圧力 〜−60kPa空気源 ターボ／ルーツブロワー輸送速度 15〜40m/s輸送量 〜100ｔ/h輸送距離 〜200ｍ輸送圧力 〜＋100ｋPa空気源 ターボ／ルーツブロワー■仕様■仕様■仕様■仕様■仕様 ■仕様型式 EV-5L EV-10L吸引空気源 エゼクターポンプ大きさ［mm］ φ405×1160フィルター個数［個］ 1フィルター面積［㎡］ 0.7払落し 自動パルスジェット（一定間隔）圧縮空気消費量［㎥/min］0.5スクリューコンプレッサー3.7KW相当1.0スクリューコンプレッサー7.5KW相当圧縮空気接続口径 15A排出弁仕様 ウェイトダンパー式制御方法 エアー制御（電気制御も可・OPT）吸込ホース径［mm］ φ25 φ38主要部材質 SUSまたはSPHC質量［kg］ 90型式 FV-3吸引空気源 ブラシレスブロワーモーター電源 3相200V 50/60Hz 共用出力［kW］ 2.0大きさ［mm］ φ405×1295フィルター個数［個］ 1フィルター面積［㎡］ 0.7払落し 自動パルスジェット（一定間隔）圧縮空気消費量 20L/min 0.5MPa〜0.7MPa（パルスジェット用）圧縮空気接続口径［mm］ 6A排出弁仕様 ウェイトダンパー式制御方法 電気制御吸込ホース径［mm］ φ38主要部材質 SUSまたはSPHC質量［kg］ 80AGR水洗いできる小型粉粒体輸送機。水洗い可能＆モジュール構造。FPV 吸引式汎用粉粒体輸送機吸引式汎用粉粒体輸送機工具不要で分解可能工具不要で分解可能■仕様■仕様型式 FPV-40 FPV-40X FPV-50 FPV-50X FPV-65 FPV-65Xフィルターボックス外径（呼び）［mm］ φ356（350A） φ456（450A） φ558（550A）設計耐圧［kPa］ ー50（吸引）フィルター…払落し方式 自動パルスジェット（一定間隔）ダイヤフラム弁［個］ 1 2 3パルスジェット用圧縮空気圧力［MPa］常用 0.4〜0.5フィルター名称 標準フィルター 樹脂フィルター 標準フィルター 樹脂フィルター 標準フィルター 樹脂フィルター材質 ポリエステル ポリエチレン ポリエステル ポリエチレン ポリエステル ポリエチレン個数［個］ 1 9 2 18 3 27面積［m2］ 1.17 1.07 2.34 2.13 3.50 3.20洗浄（水洗い） 不可 可 不可 可 不可 可吸込ホッパー部吸込口径（呼び）［㎜］38.1（サニタリー1.5S ヘルール）50.8（サニタリー2.0S ヘルール）63.5（サニタリー2.5S ヘルール）傾斜角・標準［度］ 60排出口径4.5S（100A） 6.5S（150A） 8.5S（200A）ISO規格ヘルール電装品 標準（パイロット弁ボックス） パルスジェット基板・パイロット弁 200Ｖ／100Ｖ仕様選択本体材質材質 SUS304表面処理 内外面バフ（※内外面＃400）質量［kg］ 約55 約55 約70 約75 約85 約95型式 AGR-130 AGR-150 AGR-200M AGR-200胴径［mm］ 130 150 200 200全高［mm］ 859 972 1050 11661バッチ量［L］ 3 4.2 8 12搬送能力［L/h］ 30〜100 100〜300 300〜700 500〜1200フィルター個数［個］ 1圧縮空気消費量at0.6MPa［L/min］100-500本体材質 SUS304/SUS316Lフィルター材質 PTFE/SUS316L質量［kg］ 32 50 ー 55■ 省スペース■ 小風量■ 低破砕■ 動力電源不要粉粒体空気輸送プラグ輸送プラグ輸送低濃度輸送低濃度輸送樹脂フィルター（ポリエチレン）標準フィルター（ポリエステル）

Page 19:35 36http://www.amano.co.jp/kankyo/ http://www.amano.co.jp/kankyo/小型集塵機用フィルター 大型集塵機用フィルター名 称 帆布フィルター材 質 木綿表 面 処 理 －対 応 機 種 VNA用 途 乾いた一般粉体（粒径10μm程度）特 長粒径10μm程度の乾いた粉体用です。捕集性能 耐熱温度 払落し 難燃性○ 常用40℃ 振動 ×名 称 テトロンフェルト材 質 ポリエステル表 面 処 理 毛焼き対 応 機 種 WRT・BV・CT用 途 乾いた一般粉体（粒径10μm程度）特 長粒径10μm程度の乾いた粉体用です。標準フィルターです。最も広く利用されています。捕集性能 耐熱温度 耐酸性 耐アルカリ 難燃性○ 常用120℃ △ △ ×名 称 PTFEフェルト材 質 トヨフロン（フッ素樹脂繊維）表 面 処 理 特殊加工対 応 機 種 WRT・BV・CT・HGD用 途 高温集塵（粒径10μm程度）特 長高温集塵用です。剥離性・通気性が良好です。耐薬品性に極めて優れています。捕集性能 耐熱温度 耐酸性 耐アルカリ 難燃性○ 常用260℃ ◎ ◎ ○名 称 ファインフィルテトロンフェルト材 質 ポリエステル表 面 処 理 フッ素樹脂製多孔膜ラミネート加工対 応 機 種 WRT・BV・CT用 途 乾いた微細粉体（粒径10μm以下）特 長粒径10μm以下の乾いた微細粉体用です。剥離性が良好です。捕集性能 耐熱温度 耐酸性 耐アルカリ 難燃性◎ 常用120℃ △ △ ×名 称 P84材 質 ポリイミド表 面 処 理 毛焼き対 応 機 種 WRT・BV・CT・HGD用 途 高温集塵（粒径10μm程度）特 長高温集塵用です。捕集性能 耐熱温度 耐酸性 耐アルカリ 難燃性○ 常用240℃ ○ ○ ×名 称 テフロン含浸テトロンフェルト材 質 ポリエステル フッ素樹脂含浸表 面 処 理 毛焼き対 応 機 種 WRT・BV・CT用 途 水分を含む粉体（粒径10μm程度）特 長撥水性があります。水分を含む粉体でも通気性を確保できます。捕集性能 耐熱温度 耐酸性 耐アルカリ 難燃性○ 常用120℃ △ △ ×名 称 テファイヤー材 質 フッ素繊維 ガラス繊維表 面 処 理 特殊加工対 応 機 種 WRT・BV・CT・HGD用 途 高温集塵（粒径10μm程度）特 長高温集塵用です。捕集性能と耐薬品性に極めて優れています。捕集性能 耐熱温度 耐酸性 耐アルカリ 難燃性◎ 常用230℃ ◎ ◎ ○名 称 パイレンフェルト材 質 ポリプロピレン表 面 処 理 毛焼き対 応 機 種 WRT・BV・CT用 途酸性、アルカリ性粉体（粒径10μm程度）特 長耐薬品性に優れています。捕集性能 耐熱温度 耐酸性 耐アルカリ 難燃性○ 常用85℃ ○ ○ ×名 称 耐熱ナイロンフェルト材 質 アラミド表 面 処 理 毛焼き対 応 機 種 WRT・BV・CT・HGD用 途 高温集塵（粒径10μm程度）特 長高温集塵用です。捕集性能 耐熱温度 耐酸性 耐アルカリ 難燃性○ 常用170℃ △ ○ ×名 称 PPSフェルト材 質 ポリフェニレンサルファイド表 面 処 理 毛焼き対 応 機 種 WRT・BV・CT・HGD用 途 高温集塵（粒径10μm程度）特 長高温集塵用です。捕集性能 耐熱温度 耐酸性 耐アルカリ 難燃性○ 常用160℃ ○ ○ △名 称 標準フィルター（ポリエステルスパンボンド）材 質 ポリエステル表 面 処 理 －対 応 機 種 PiE・FCN・Mi・PiH用 途 乾いた一般粉体（粒径10μm程度）特 長粒径10μm程度の乾いた粉体用です。捕集性能 耐熱温度 払落し 難燃性○ 常用40℃ パルスジェット ×名 称 帆布ファインフィルフィルター材 質 木綿 フッ素樹脂製多孔質膜表 面 処 理 フッ素樹脂製多孔膜ラミネート加工対 応 機 種 VNA用 途 乾いた微細粉体（粒径10μm以下）特 長粒径10μm以下の乾いた微細粉体用です。捕集性能 耐熱温度 払落し 難燃性◎ 常用40℃ 振動 ×名 称 ファインフィルフィルター材 質 ポリエステル表 面 処 理 フッ素樹脂製多孔膜ラミネート加工対 応 機 種 PiE・FCN・Mi・PiH用 途 乾いた微細粉体（粒径10μm以下）特 長粒径10μm以下の乾いた微細粉体用です。捕集性能 耐熱温度 払落し 難燃性◎ 常用40℃ パルスジェット ×名 称 制電フィルター材 質 ポリエステル表 面 処 理 金属糸編み込み対 応 機 種 VNA-SDN/DN用 途 帯電性粉体（粒径10μm程度）特 長帯電防止効果が高く、粉塵爆発の原因になりにくい仕様です。捕集性能 耐熱温度 払落し 難燃性○ 常用40℃ 振動 ×名 称 制電フィルター材 質 ポリエステル表 面 処 理 SUS蒸着対 応 機 種 PiE-SDN/DN・PiE-SD用 途 帯電性粉体（粒径10μm程度）特 長帯電防止効果が高く、粉塵爆発の原因になりにくい仕様です。捕集性能 耐熱温度 払落し 難燃性○ 常用40℃ パルスジェット ×名 称 樹脂フィルター材 質 高分子量ポリエチレン表 面 処 理 ポリエチレン焼結対 応 機 種 IX・IXR・FPV・FP-N・FPV-2S用 途トナー微細粉体(粒径10μm以下）特 長トナーなどの微細粉体用です。水洗いも可能です。捕集性能 耐熱温度 払落し 難燃性◎ 常用40℃ パルスジェット ×名 称 OWフィルター材 質 ポリエステル アクリル樹脂表 面 処 理 －対 応 機 種 PiE・Mi用 途 水分油分を含む粉体特 長油分水分を含む粉体でも通気性を確保できます。捕集性能 耐熱温度 払落し 難燃性△ 常用40℃ パルスジェット ×名 称 エレクトレットフィルター材 質 ポリエステル ポリエチレン ポリプロピレン表 面 処 理 ー対 応 機 種 VF-5HG・VF-5HN用 途 レーザマーキング時の付着性ヒューム特 長内面起毛のため付着性ヒュームでも目詰まりしにくく、静電気力により微細な付着性ヒュームを高効率で捕集します。捕集性能 耐熱温度 払落し 難燃性◎ 常用40℃ なし ×名 称 ナノファイバーフィルター材 質 PETブレンドセルロース表 面 処 理 ナノファイバー膜積層対 応 機 種 FD-10用 途乾いた微細粉体（粒径10μm以下）ヒューム特 長粒径10μm以下の乾いた微細粉体用です。難燃性です。捕集性能 耐熱温度 払落し 難燃性◎ 常用40℃ 振動 ○主なフィルターを記載しています。その他にも取り揃えています。記載されている製品名および商品名は、それぞれの会社の商標または登録商標です。お客様の用途に合わせてフィルター・集塵機を選定・設計します。記載されている製品名および商品名は、それぞれの会社の商標または登録商標です。アマノ公式オンラインショップ http://shop.amano.co.jp/shop/default.aspxフィルター

Page 20:37 38http://www.amano.co.jp/kankyo/ http://www.amano.co.jp/kankyo/フードの型式 事例略図 風量（㎥/min）① 囲い式② 外付け式※自由空間に設けた円形または長方形フード③ 外付け式※自由空間に設けたフランジ付円形または長方形フード⑩ 外付け式※長方形または円形キャノピー型フード設置工事・メンテナンス直面している工場の経営課題の解決を、メンテナンスの視点からトータルにサポートします。作業環境測定や粉塵爆発対策を通じてお客様の工場運営を支援します。故障や動作不良時にはサポートセンターまでお気軽にご連絡ください。■ 環境機器メンテナンス事業…環境機器のメンテナンスと部品販売■ 環境機器設置工事■ 環境エンジニアリング…集塵システム等の設計・施工…その他関連設備を含めた環境対策のトータルエンジニアリングアマノメンテナンスエンジニアリング株式会社〒２２２-８５６５神奈川県横浜市港北区菊名7-3-22 アマノ第2ギャラクシービルTEL.045-430-1966 Fax.045-439-2204http://www.amano.co.jp/ame/株式会社 環境衛生研究所〒431-2103 静岡県浜松市北区新都田1丁目6番2号TEL.053-484-1475 Fax.053-484-1476http://www.eiseiken.co.jp/事業内容 • 作業環境測定、粉粒体物性試験、粉体の爆発性試験 • 臭気濃度測定、集塵機用フィルター性能試験 • 電解水・オゾン水の効能試験、環境計量証明事業登録を要する分析業務 • 環境管理システム構築運営業務■ 環境計量証明書事業登録第322-6号■ 作業環境測定機関登録第22-31号神奈川県知事建設業許可（般-14）第66939号調査・測定・分析お客様サポート環境改善機器設置工事業吹上式粉塵爆発試験装置 30リットル球形粉塵爆発試験装置アマノグループでの工事担当企業として培ったノウハウを活かし、施工の分野でお客様をサポートいたします。機器の保守・点検・再生集塵機の定期点検、およびフィルター交換サービスなどを行っています。作業環境測定 調査・測定・分析 コンサルティング定期点検サービスをお勧めします。メンテナンスに関するお問い合せは70120-439-161E-mail : ATMS-Eco@amano.co.jpアマノ環境サポートセンター　受付時間：月〜金午前9：00〜午後5：00（祝祭日を除く）フードの種類と必要風量の決め方アマノメンテナンスエンジニアリング株式会社株式会社 環境衛生研究所アマノ環境サポートセンターフードの型式 制御風速（メートル／秒）囲い式フード 0.7外付け式フード側方吸引型 1.0下方吸引型 1.0上方吸引型 1.2フードの設置方法 制御風速（メートル／秒）回転体を有する機械全体を囲う方法 0.5回転体の回転により生ずる粉じんの飛散方向をフードの開口面で覆う方法5.0回転体のみを囲う方法 5.0備考1この表における制御風速は、同時に使用することのある局所排気装置のすべてのフードを開放した場合の制御風速をいう。2この表における制御風速は、回転体を停止した状態におけるフードの開口面での最小風速をいう。開口面積［㎡］補正係数　囲い式 外付け式〜0.2 1.1 1.20.3〜0.5 1.2 1.30.6〜1.0 1.3 1.41.1〜2.0 1.3 1.52.1〜3.0 1.4 1.53.1〜 1.5 1.5■ 補正係数（例）サポート / フードの種類■ 粉じん則に定められた制御風速※特定粉じん発生源における制御風速は上記と異なる場合があります。※補正係数kは状況に応じた任意の値です。
