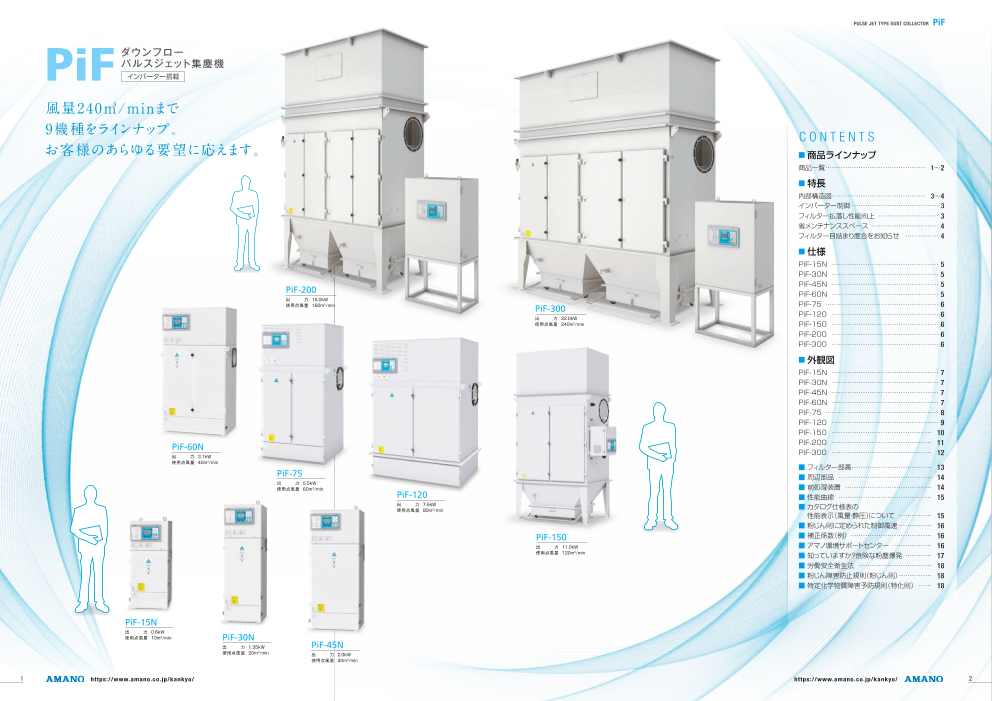

PULSE JET TYPE DUST COLLECTOR PiF PiF ダウンフローパルスジェット集塵機PiFシリーズ 風量240㎥/minまで 9機種をラインナップ。 C O N T E N T S お客様のあらゆる要望に応えます。 ■ 商品ラインナップ 商品一覧……………………………………… 1〜2 ■ 特長 内部構造図…………………………………… 3〜4 インバーター制御… ……………………………… 3 フィルター払落し性能向上………………………… 3 省メンテナンススペース…………………………… 4 フィルター目詰まり度合いをお知らせ… ………… 4 ■ 仕様 PiF-15……………………………………………… 5 PiF-30……………………………………………… 5 PiF-45……………………………………………… 5 PiF-200 PiF-60……………………………………………… 5 出 力 15.0kW 使用点風量 160㎡/min PiF-300 PiF-75……………………………………………… 6 PiF-120… ………………………………………… 6 出 力 22.0kW 使用点風量 240㎡/min PiF-150… ………………………………………… 6 PiF-200… ………………………………………… 6 PiF-300… ………………………………………… 6 ■ 外観図 PiF-15……………………………………………… 7 PiF-30……………………………………………… 7 PiF-45……………………………………………… 7 PiF-60……………………………………………… 7 PiF-75……………………………………………… 8 PiF-120… ………………………………………… 9 PiF-150… ……………………………………… 10 PiF-60 PiF-200… ……………………………………… 11 PiF-300… ……………………………………… 12 出 力 3.1kW 使用点風量 40㎡/min ■ フィルター部番… …………………………… 13 PiF-75 ■ 周辺部品… …………………………………… 14 出 力 5.5kW 使用点風量 60㎡/min ■ 前処理装置… ………………………………… 14 PiF-120 ■ 性能曲線… …………………………………… 15 出 力 7.5kW 使用点風量 80㎡/min ■ カ タログ仕様表の… 性能表示（風量・静圧）について…… ………… 15 ■ 粉じん則に定められた制御風速… ………… 16 PiF-150 ■ 補正係数（例）… ……………………………… 16 出 力 11.0kW ■ アマノ環境サポートセンター………………… 16 使用点風量 120㎡/min ■ 知っていますか？危険な粉塵爆発…………… 17 ■ 労働安全衛生法… …………………………… 18 ■ 粉じん障害防止規則（粉じん則）… ………… 18 ■ 特定化学物質障害予防規則（特化則）… …… 18 PiF-15 出 力 0.6kW 使用点風量 10㎡/min PiF-30 出 力 1.35kW PiF-45 使用点風量 20㎡/min 出 力 2.0kW 使用点風量 30㎡/min 1 http://www.amano.co.jp/kankyo/ http://www.amano.co.jp/kankyo/ 2

PULSE JET TYPE DUST COLLECTOR PiF ■ インバーター⾵量自動制御 PiF-30 OUT PiF-200 OUT ■ プレミアム効率モータ IE3 排気口 排気口※PiF-15は除く。 プレミアム効率モーター（IE3） 吸込口 ■ 自動パルスジェット方式 差圧検知 ※PiF-15は除く。 （左・右） ■ 遠隔操作対応 工作機械等と連動可 プレミアム効率モーター（IE3） ■ 使用点⾵量240㎥/minまで対応 コントロールパネル（インバーター内蔵） ■ フィルター7種類対応 ファン ■ 省メンテナンススペース ファン 吸込口（左・右） ■ ダウンフロー方式 ■ データロギング機能 ヘッダーパイプ ヘッダーパイプ 液晶に表⽰されるQRコード IN（※1）を介し ダイヤフラム弁 てエラー履歴と稼働履歴をCSVデータ（※2）で IN 取り出すことができます。 ※1 QRコードは株式会社デンソーウェーブの登録商標です。 フィルター ダイヤフラム弁 ※2 カンマで区切って並べたテキストファイルです フィルター 特注仕様も対応いたします ブローチューブ お気軽に最寄の当社支店・営業所までご相談ください。 ブローチューブ バケット（樹脂製） バケットリフター バケット（鋼鉄製） バケットリフター ■ インバーター制御 ■ フィルター払落し性能向上（ダウンフロー） ■ 省メンテナンススペース（点検扉１⾯のみ） ■ フィルター目詰まり度合をお知らせ ダンパーによる⾵量制御と比べ省エネ効果に優れます。インバー 本体内を下降気流（ダウンフロー）化することでバケット内の粉塵 設置場所の制約が少なくなりました。点検扉と吸込口のみスペー フィルターの消耗度（差圧）を液晶にアイコン（※3）で表⽰します。 ターにより予め設定した⾵量で自動運転。⽬詰まりの原因となる 舞い上がりによるフィルター表面の粉塵再付着を低減。フィルター スを確保すれば壁際への設置も容易です。 過剰⾵量運転を防⽌するためフィルターが⻑持ちします。 圧損上昇を抑制しフィルターが⻑持ちします。 ※詳細な寸法は外観図参照 消耗度 アイコンの表情 フィルターの状態 例：PiF-30 2.0 70Hz （PiFは１面） 〜50％ 良好 1.8 70Hz固定でダンパーで風量を 上面図 1.6 調節した場合の電力 AIR ① 〜80％ 使用可能 消 1.4 費 1.2 電 力 〜99％ フィルター交換の準備（ 1.0 IN ｋ 0.8 W 1.52kW ② ） 0.6 ダンパー全開で周波数で フィルター着脱方向 100％ フィルターを交換 0.4 風量調節した場合の電力 下 30Hz GOOD IN 0.2 0.48kW 降 気 粉塵 粉塵 （当社従来機は２面） ※3 フィルター差圧を数値で表示することもできます。 流 舞い上がり0.0 舞い上がり 0 5 10 15 20 25 30 35 少ない 多い 風量（m3/min） 試 験 条 件 吸込直管φ150×1.5m、風量20m3/minで試験。 （当社試験による） ①PiF-30を70Hz運転し風量ダンパー調節 ②PiF-30を周波数調節し風量ダンパー全開 風量20m3/minにおける消費電力は68%削減できます。 ※実際の使用場面では吸込ダクト圧損やフィルター圧損が高くなるため PiF 従来機 削減量は変化します。 3 http://www.amano.co.jp/kankyo/ http://www.amano.co.jp/kankyo/ 4 AIR

PULSE JET TYPE DUST COLLECTOR PiF ■ 仕様 ■ 仕様 型式 PiF-15 PiF-30 PiF-45 PiF-60 型式 PiF-75 PiF-120 PiF-150 PiF-200 PiF-300 電源 3相200V 50/60Hz共用 電源 3相200V 50/60Hz共用 出力［kW］ 0.6 1.35 2.0 3.1 出力［kW］ 5.5 7.5 11.0 15.0 22.0 モ ー インバーター 標準装備 モ ー インバーター 標準装備 タ ー 周波数調節範囲［Hz］ 30〜70 30〜62 タ ー 周波数調節範囲［Hz］ 30〜60 30〜50 30〜60 効率／形状 IE2／全閉外扇タテフランジ IE3／全閉外扇タテフランジ 効率／形状 IE3／全閉外扇タテフランジ B点=使用点 A点 B点 C点 A点 B点 C点 A点 B点 C点 A点 B点 C点 B点=使用点 A点 B点 C点 A点 B点 C点 A点 B点 C点 A点 B点 C点 A点 B点 C点 集塵機本体 風量［m3/min］ 0 10 18 0 20 30 0 30 45 0 40 60 集塵機本体 風量［m3/min］ 0 60 90 0 80 110 0 120 180 0 160 190 0 240 290 静圧［kPa］ 2.65 1.80 0.50 2.65 2.06 1.08 2.65 1.96 0.64 3.00 2.26 0.98 静圧［kPa］ 3.10 2.50 0.70 3.20 2.50 0.60 3.10 2.50 0.70 4.00 2.40 0.40 4.00 2.40 0.40 B点=使用点 A点 B点 C点 A点 B点 C点 A点 B点 C点 A点 B点 C点 B点=使用点 A点 B点 C点 A点 B点 C点 A点 B点 C点 A点 B点 C点 A点 B点 C点 ファン単体 風量［m3/min］ 0 10 18 0 20 30 0 30 45 0 40 60 ファン単体 風量［m3/min］ 0 60 90 0 80 110 0 120 180 静圧［kPa］ 2.65 2.20 1.45 2.65 2.45 2.20 2.65 2.60 2.30 3.00 2.90 2.05 静圧［kPa］ 3.10 2.60 1.00 3.20 3.00 2.30 3.10 2.90 1.70 ろ過風速［m／min］ 1.67 1.67 1.67 1.67 ろ過風速［m／min］ 1.56 1.39 1.39 1.39 1.39 騒音［dB（A）］ 65±2以下 67±2以下 70±2以下 騒音［dB（A）］ 73±2以下 80±2以下 個数［個］ 2 4 6 8 個数［個］ 8 12 18 24 36 形状 成形カートリッジ 形状 成形カートリッジ フ 払落し 自動パルスジェット（差圧検知） フ 払落し 自動パルスジェット（差圧検知） ィ ィ ル 材質 ポリエステルスパンボンド ル 材質 ポリエステルスパンボンド タ 標準 タ 標準 ー 面積［m2］ 6.0 12.0 18.0 24.0 ー 面積［m2］ 38.4 57.6 86.4 115.2 172.8 ナノファイバー 材質 基材：PET（ポリエチレンテレフタレート）ブレンドセルロース+表面処理：PP（ポリプロピレン） ナノファイバー 材質 基材：PET（ポリエチレンテレフタレート）ブレンドセルロース+表面処理：PP（ポリプロピレン） （オプション） 面積［m2］ 12.4 24.8 37.2 49.6 （オプション） 面積［m2］ 76.8 115.2 172.8 230.4 345.6 ダイヤフラム弁数［個］ 2 3 4 ダイヤフラム弁数［個］ 4 6 6 8 12 圧縮空気消費量［L／min］ 30 36 45 67 圧縮空気消費量［L／min］ 75 86 100 100 100 圧縮空気圧力［MPa］ 0.5±0.1 圧縮空気圧力［MPa］ 0.5±0.1 バケット容量［L］ 22.5 14×2 22.5×2 推奨ブレーカー［A］ 50 60 75 125 175 推奨ブレーカー［A］ 10 15 20 30 電源コード［m］ 別売り（４心） 電源コード［m］ 3（4心・プラグなし） 吸込口径［mm］ φ300 φ300 φ380 φ450 φ580 吸込口径［mm］ φ127 φ150 φ200 φ250 使用環境温度［℃］ 0〜40 使用環境温度［℃］ 0〜40 許容吸引対象温度［℃］ 0〜40 許容吸引対象温度［℃］ 0〜40 使用環境湿度 90%RH以下（結露なきこと） 使用環境湿度 90%RH以下（結露なきこと） 大きさＷ×Ｄ×Ｈ[mm] 950×950×1737 1398×950×1731 1862×1000×2439 BOタイプ 大きさW×D×H［mm］ 520×650×1200 520×650×1617 680×650×1645 950×650×1797 質量[kg] 360 460 710 質量［kg］ 127 163 208 315 大きさＷ×Ｄ×Ｈ[mm] 950×950×1927 1398×950×2062 1862×1000×2770 ー ー 塗装色 日塗工F35-85A BSバケットタイプ 質量[kg] 400 550 780 ー ー ※仕様表に記載された騒音値は当社規定による実測値で、すべての使用条件について騒音値を保証するものではありません。（パルスジェット作動時の騒音値は除いてあります。） バケット容量[L] 45(22.5×2) 67.5(22.5×3) 67.5(22.5×3) ー ー ※屋内標準仕様の性能値を記載しています。特注仕様では性能値は変化することがあります。 大きさＷ×Ｄ×Ｈ[mm] 1308×950×2419 1756×950×2382 1862×1000×3154 2371×1100×3667 3250×1200×3922 BLバケット タイプ 質量[kg] 460 570 810 1270 ※1 1840 ※2 ■ 使用例 取扱説明書・外観図・電気図・ バケット容量[L] 100 130 130 200（100×2） 260（130×2） 性能曲線・カタログなど 大きさＷ×Ｄ×Ｈ[mm] 1347×950×3538 1795×950×3832 1901×1000×4710Fホッパー より詳しい情報は タイプ 質量[kg] 640 820 1090 アマノ環境事業ホームページを ホッパー容量[L] 314 610 778 ご覧ください。 塗装色 日塗工F35-85A ※仕様表に記載された騒音値は当社規定による実測値で、すべての使用条件について騒音値を保証するものではありません。（パルスジェット作動時の騒音値は除いてあります。） ※1　自立式電装箱（質量120kg）は含まず。 ※屋内標準仕様の性能値を記載しています。特注仕様では性能値は変化することがあります。 ※2　自立式電装箱（質量130kg）は含まず。 http://www.amano.co.jp/kankyo/ 検索 投入作業 袋詰作業 空気輸送投入口 アマノ 環境 アマノの商品がオンラインで注文できます。 スマートフォンで ご確認ください。 ■ アマノオンラインショップ http://shop.amano.co.jp/shop/default.aspx お客様の必要な各種資料がダウンロードできます。（要ユーザー登録） ■ 資料ダウンロードページ http://www.amano.co.jp/cgi-bin/kankyo/download/list.cgi アマノの商品を動画でご紹介します。 金属加工作業 電子部品加工作業 工作機械 ■ 動画紹介ページ http://www.amano.co.jp/kankyo/product/movie.html ■ アマノホームページ http://www.amano.co.jp 5 http://www.amano.co.jp/kankyo/ http://www.amano.co.jp/kankyo/ 6

PULSE JET TYPE DUST COLLECTOR PiF ■ 外観図 単位 :mm PiF-15 出力0.6kW PiF-30 出力1.35kW PiF-75 出力5.5kW BOタイプ（下部開放） BSタイプ（バケット） φ150 φ127 φ300 φ300 520 （650） 650 520 （650） 650 950 （792） 950 950 （792） 950 バケット バケット 引き出しスペース 引き出しスペース フィルター フィルター 引き出しスペース 引き出しスペース BLタイプ（増量バケット） Fタイプ（ホッパー・高シールスライド弁） PiF-45 出力2.0kW PiF-60 出力3.1kW （445） 扉開閉 スペース （445） 扉開閉 スペース φ300 フィルター φ250 φ300φ200 フィルター 1308 （772） 950 1347 （792） 950 680 （650） 650 950 （650） 650 フィルター フィルター バケット引き出し バケット 引き出しスペース 引き出しスペース スペース 引き出しスペース 7 http://www.amano.co.jp/kankyo/ http://www.amano.co.jp/kankyo/ 8 （692.5） （532.5） 扉開閉 扉開閉 スペース スペース 1200 1645 709.5 1057 （515.5） 扉開閉 スペース （532.5） 扉開閉 スペース 1617 1797 （463.5） 扉開閉 スペース 1069.5 1077 （515） （515） 扉開閉 扉開閉 スペース スペース （463） （463） 1737 扉開閉 扉開閉 2419 スペース スペース 930 1612 （515） （515） 扉開閉 扉開閉 スペース スペース （463） （463） 1927 扉開閉 3518 扉開閉 スペーススペース 2731 1120

PULSE JET TYPE DUST COLLECTOR PiF ■ 外観図 単位 :mm PiF-120 出力7.5kW PiF-150 出力11.0kW BOタイプ（下部開放） BSタイプ（バケット） BOタイプ（下部開放） BSタイプ（バケット） （445） 電装扉 （445） 開閉スペース 電装扉 開閉スペース φ380 φ380 フィルター φ300 フィルター φ300 1398 （792） 950 1398 （792） 950 1862 （805） 1000 1862 （805） 1000 フィルター フィルター 引き出しスペース 引き出しスペース フィルター フィルター引き出しスペース 引き出しスペース Fタイプ（ホッパー・高シールスライド弁） （445） 電装扉 開閉スペース BLタイプ（増量バケット） Fタイプ（ホッパー・高シールスライド弁） BLタイプ（増量バケット） （445） 電装扉 開閉スペース （445） 電装扉 開閉スペース （445） φ380 電装扉 開閉スペース フィルター φ300 フィルター φ380 フィルター φ300 フィルター 1756 （868） 950 1795 （792） 950 1862 （857） 1000 1901 （805） 1000 バケット フィルター バケット フィルター 引き出しスペース 引き出しスペース 引き出しスペース 引き出しスペース 9 http://www.amano.co.jp/kankyo/ http://www.amano.co.jp/kankyo/ 10 （711） （711） フィルター点検扉 フィルター点検扉 開閉スペース 開閉スペース （659） （659） 1731 フィルター点検扉 フィルター点検扉 2382 開閉スペース 開閉スペース 1556 905 （711） フィルター点検扉 （711） 開閉スペース フィルター点検扉 開閉スペース （659） フィルター点検扉 （659） 3832 開閉スペース 2062 フィルター点検扉 開閉スペース 3006 1236 （743） （743） フィルター点検扉 フィルター点検扉 開閉スペース 開閉スペース （691） （691） フィルター点検扉 フィルター点検扉 3154 開閉スペース 2439 開閉スペース 2045 1330 （743） （743） フィルター点検扉 開閉スペース フィルター点検扉開閉スペース （691） （691） フィルター点検扉 フィルター点検扉 4710 開閉スペース 2770 開閉スペース 3601 1661

PULSE JET TYPE DUST COLLECTOR PiF ■ 外観図 単位 :mm PiF-200 出力15.0kW PiF-300 出力22.0kW φ450 φ580 フィルター 操作パネル 操作パネル 844 844 B B B B 2371 （790） 1100 800 B B フィルター 3250 （857） 1200 800 引き出しスペース バケット 引き出しスペース PiF-200 ファン無し PiF-300 ファン無し φ450 φ580 フィルター フィルター バケット 2216 （790） 1100 3095 （857） 1200 フィルター バケット 引き出しスペース 引き出しスペース 単位 :mm 11 http://www.amano.co.jp/kankyo/ http://www.amano.co.jp/kankyo/ 12 （514） （514） フィルター点検扉 開閉スペース フィルター点検扉開閉スペース （462） （462） 2810 3667 2810 2236 （1198） 600 1000 （498） （743） （738） フィルター点検扉 フィルター点検扉 開閉スペース 開閉スペース （691） （686） 2940 3922 2301 （1198） 2301 600 1000 （498）

PULSE JET TYPE DUST COLLECTOR PiF ■ フィルター部番 ■ 周辺部品 ■ 前処理装置 機 種 PiF-15 PiF-30 PiF-45 PiF-60 PiF-75 PiF-120 PiF-150 PiF-200 PiF-300 品名 イラスト 部番 サイズ（mm） 火消しＢＯＸ DBシリーズ 必 要 個 数 2個 4個 6個 8個 8個 12個 18個 24個 36個 CWF91250 φ125 型式 フィルター長さ 500mm 750mm CWF91500 φ１５０ PiF-15用 DB-10 フィルター面積 3.0m（2 ナノファイバーのみ6.2m2） 4.8m（2 ナノファイバーのみ9.6m2） CWF92000 φ２００ フィルター 部番 部番 PiF-30用 DB-20 CWF92500 φ２５Ｏ 名 称 標準フィルター（ポリエステルスパンボンド） PLB21017 PLE21017 ホースバンド PiF-45用 DB-30 CWF93000 φ300 材 質 ポリエステル 表 面 処 理 － ー φ38Ｏ PiF-60用 DB-40 用 途 乾いた一般粉体（粒径10μm程度） ー φ45Ｏ サイクロン SRシリーズ 粒径10μm程度の乾いた粉体用です。 ー φ58Ｏ 特 長 捕集性能 耐熱温度 剥離性 難燃性 ＣＷＦ71250 φ125 型式 ○ 常用40℃ ○ × CWF71500 φ１５０ PiF-15用 SR-125 CWF72000 φ２００ PiF-30用 SR-150 名 称 ファインフィルフィルター（微細粉体用）高剥離性 PLB21417 PLE21417 CWF72500 φ２５Ｏ 材 質 ポリエステル カフス PiF-45用 SR-200 CWF73000 φ300 表 面 処 理 フッ素樹脂多孔膜ラミネート加工 PiF-60用 SR-250ー φ38Ｏ 用 途 乾いた微細粉体（粒径10μm以下） ー φ45Ｏ PiF-60/75用 SR-300 粒径10μm以下の乾いた微細粉体用です。 PiF-150用 SR-380 特 長 捕集性能 耐熱温度 剥離性 難燃性 ー φ58Ｏ ◎ 常用40℃ ◎ × CWF0125※※ φ125 CWF0150※※ φ１５０ 名 称 制電フィルター（帯電防止用） PLB21717 PLE21717 CWF0200※※ φ２００ 材 質 ポリエステル CWF0250※※ φ２５Ｏダクトホース（※） 表 面 処 理 SUS蒸着 CWF0300※※ φ300 用 途 帯電性粉体（粒径10μm程度） ー φ38Ｏ 帯電防止効果が高く、粉塵爆発の原因になりにくい仕様です。 ー φ45Ｏ 特 長 捕集性能 耐熱温度 剥離性 難燃性 ー φ58Ｏ ○ 常用40℃ ○ × PLA13450 φ125 PLB13450 φ１５０ 名 称 制電ファインフィルフィルター（微細粉体向け帯電防止用） PLB21817 PLE21817 PLC13450 φ２００ 材 質 ポリエステル 吸込口 PLD13450 φ２５Ｏ 表 面 処 理 用 途 微細な帯電性粉体（粒径10μm以下） （白色） PLE91110 φ300 粒径10μm以下の乾いた微細粉体用でかつ帯電防 PLG91110 φ38Ｏ 止効果が高く粉塵爆発の原因になりにくい仕様です。 特 長 PLH91110 φ45Ｏ捕集性能 耐熱温度 剥離性 難燃性 PLJ91110 φ58Ｏ ◎ 常用40℃ ◎ × ※ダクトホース部番下二桁は長さを示します。（1m単位） 　例：CWF012502→太さφ125mm長さ2mの意味です。 名 称 OWフィルター（油分・水分を含む粉体用） PLB21617 PLE21617 材 質 ポリエステル+アクリル樹脂 表 面 処 理 － 用 途 水分油分を含む粉体 油分水分を含む粉体でも通気性を確保できます。 特 長 捕集性能 耐熱温度 剥離性 難燃性 △ 常用40℃ ○ × 厳密な品質管理のもと細江事業所で生産しています。 名 称 STフィルター（高い通気度を必要とする粉体用） PLB21517 PLE21517 材 質 ポリエステル 表 面 処 理 用 途 特 長 捕集性能 耐熱温度 剥離性 難燃性 △ 常用40℃ ○ × 名 称 ナノファイバーフィルター（微細粉体用） PLB21317 PLE21317 材 質 PETブレンドセルロース 表 面 処 理 ナノファイバー膜積層 ■ 細江事業所 用 途 乾いた微細粉体（粒径10μm以下） 〒431-1305 粒径10μm以下の乾いた微細粉体用です。難燃性です。 静岡県浜松市北区細江町気賀8123 特 長 捕集性能 耐熱温度 剥離性 難燃性 電話（053）522-0951 ◎ 常用40℃ ○ ○ 13 http://www.amano.co.jp/kankyo/ http://www.amano.co.jp/kankyo/ 14

PULSE JET TYPE DUST COLLECTOR PiF ■ 性能曲線 ■ 粉じん則に定められた制御風速 PiF-15/30/45/60） フードの型式 制御風速（メートル／秒） フードの設置方法 制御風速（メートル／秒） 囲い式フード 0.7 回転体を有する機械全体を囲う方法 0.5 3.5 側方吸引型 1.0 回転体の回転により生ずる粉じんの飛散方向を 5.0 A PiF-60（62Hz） フードの開口面で覆う方法 3.0 PiF-45（62Hz） 外付け式フード 下方吸引型 1.0 回転体のみを囲う方法 5.0 PiF-30（70Hz） A 上方吸引型 1.2 備考 2.5 PiF-15（70Hz） 1 この表における制御風速は、同時に使用することのある局所排気装置のすべてのフードを開放した場合の制御風速をいう。 ※特定粉じん発生源における制御風速は上記と異なる場合があります。 2 この表における制御風速は、回転体を停止した状態におけるフードの開口面での最小風速をいう。B 2.0 B B B フードの型式 事例略図 風量（m3/min） 1.5 1.0 C C ① 囲い式 0.5 C C 0.0 0 10 20 30 40 50 60 70 風量（m3/min） PiF-75/120/150/200/300） ② 外付け式 ※自由空間に設けた円形または 5.0 長方形フード PiF-300（60Hz） A PiF-200（60Hz） 4.0 PiF-150（50Hz） PiF-120（60Hz） A PiF-75（620Hz） ③ 外付け式 3.0 ※自由空間に設けたフランジ付 B B B 円形または長方形フードB B 2.0 1.0 ■ 補正係数（例） C C C C C 補正係数　 0.0 開口面積［㎡］ 0 20 40 60 80 100 120 140 160 180 200 220 240 260 280 300 囲い式 外付け式 風量（m3/min） 〜0.2 1.1 1.2 0.3〜0.5 1.2 1.3 0.6〜1.0 1.3 1.4 ■ カタログ仕様表の性能表示（風量・静圧）について 1.1〜2.0 1.3 1.5 2.1〜3.0 1.4 1.5 • 吸引⾵量はB点付近でのご使用を推奨します。 3.1〜 1.5 1.5 静圧［kPa］ • Ａ点は最大静圧、C点は最大⾵量を⽰したもので実際にご ※補正係数kは状況に応じた任意の値です。 使用いただける性能値ではありません。 A点 • A点で使用した場合、⾵量が出ず粉塵の吸引ができませ ん。またC点で使用した場合、フィルター⽬詰まりやモー B点 使用推奨点 ター過負荷などの問題を引き起こします。 ■ アマノ環境サポートセンター 故障や動作不良時にはサポートセンターまでお気軽にご連絡ください。 定期点検サービスをお勧めします。 例：PiF-30の場合 型式 PiF-30 C点 ⾵量［m3/min］ 0 20 30 静圧［kPa］ 2.65 2.06 1.08 メンテナンスに関するお問い合せは 70120-439-161 0 風量［m3/min］ E-mail : ATMS-Eco@amano.co.jp A点 B点 C点 ≒使用推奨点 アマノ環境サポートセンター　受付時間：月〜金午前9：00〜午後5：00（祝祭日を除く） 15 http://www.amano.co.jp/kankyo/ http://www.amano.co.jp/kankyo/ 16 静圧（kＰａ） 静圧（kＰａ）

PULSE JET TYPE DUST COLLECTOR PiF 知っていますか？ ■ 労働安全衛生法昭和47年6月には、労働者の安全と健康を確保するとともに快適な作業 環境を促進するため、労働安全衛生法が制定されました。さらに、昭和54 危険な粉塵爆発。 年4月には、粉じんにさらされる労働者の健康障害防⽌のため、「粉じん障害防⽌規則」が制定され、一歩進んだ粉じん対策の義務づけが明確にされ ました。事業者には、快適な職場環境の実現と労働条件の改善を通じて職 粉塵爆発。その危険性は、ガス・液体可燃物ほどには認識されてい 場における労働者の安全と健康を確保することが求められています。 ないようです。しかし、同じ容積のガスに比べて質量がはるかに大 ■ 労働安全衛生法施行令 きいために破壊力は莫大。ひとたび粉塵爆発が発生すると、少なか ■ 労働安全衛生規則 らぬ損害と不幸な被害を残すことになります。アマノは、粉塵爆発 ■ 有機溶剤中毒予防規則 の防⽌を追求し、常に研究開発を続けています。 ■ 鉛中毒予防規則 ■ 四アルキル鉛中毒予防規則 ■ 特定化学物質等障害予防規則 ■ 石綿障害予防規則 ■ 電離放射線障害防止規則 粉 塵 爆 発 三 条 件 ■ 酸素欠乏症防止規則 ■ 爆発のおそれのある粉塵 ■ 粉じん障害防止規則 酸　素 • マグネシウム 粉じん障害防止規則（粉じん則） • アルミニウム 爆発下限濃度以上の粉塵 粉じん障害防止規則の概要• アルミ軽合金 事業者は粉じんにさらされる労働者の健康障害を防止するため、設備、作業工程または作業方法の改善、 • 鉄粉（未酸化のもの） 作業環境の設備等必要な措置を講ずるように努めなければならない。 最小着火エネルギー • エポキシ樹脂 （第１条）対象を大別すると粉じん作業と特定粉じん作業の二つに分かれます。 • コーンスターチ Ⅰ.粉じん作業…………粉じん障害防止規則別表第一に掲げる作業のいずれかに該当するものをいう。 粉塵爆発は、「酸素」「爆発下限濃度以上の粉塵」「最少着火エネル • チタン （１）粉じん減少のための全体換気装置による換気または同等以上の措置。　 ギー」の三条件がすべて揃った瞬間に発生します。三条件を1つでも抑 （２）粉じん作業を行う作業場以外の場所における休憩設備の設置。 えることができれば、粉塵爆発は防ぐことが可能です。そして爆発防⽌ • トナー （３）屋内作業場における毎月１回以上の清掃。１ヶ月以内ごとに１回定期に真空掃除機あるいは水洗による清掃の実施。 をより確実にするポイントは、酸素または着火源を極力減らすことにあ その他の可燃性粉塵 Ⅱ.特定粉じん作業…………粉じん作業のうち、その粉じん発生源が特定粉じん発生源（粉じん障害防止規則別表第二に掲げる箇所）であるものをいう。 るのです。 Ⅰの内容に加えて （１）局所排気装置の要件 ａ フード、ダクト、ファンは機能的に設置し、排出口は屋外に設けること。 ｂ 有効に稼働させること。 ｃ １年以内ごとの定期自主点検の実施とその記録保持等。 （２）除じん装置の要件 ａ 有効に稼働させること。 粉塵爆発対策は、 にご相談ください。 ｂ １年以内ごとの定期自主点検の実施とその記録保持等。（３）粉じんの発散防止及び作業場の換気の方法等についての特定の教育の実施。 （４）土石・岩石・鉱物・金属または炭素の粉じんを著しく発散させる屋内作業場における粉じん濃度の測定とその記録保存。 Ⅲ.計画の届出 粉塵爆発圧力放散型集塵機の商談では必ず、対象粉体の 局所排気装置（集じん機）等の設備届けを工事開始の３０日前に届け出ること（労働基準監督署長宛）。 ※労働安全衛生法第88条により、省令（労働安全衛生規則 別表第7）で届出が必要な機械や設備（局排装置全般含む）の種類について記載がされています。 ■ 爆発指数 Kst値 特定化学物質障害予防規則（特化則） ■ 最大爆発圧力 Pmax 特定化学物質とは健康障害を発生させる可能性が高い物質として定められており、大きく分けると、第1類物質、第2類物質、第3類物質、 特定第2類物質、この他に、原則的に製造や使用などが禁止される製造等禁止物質が規定されています。 ■ 最小着火エネルギー MIE ジクロルベンジジン及びその塩 オルト－トリジン及びその塩 ベンゾトリクロリド 第1類物質（7種） アルファ－ナフチルアミン及びその塩 ジアニシジン及びその塩 試験分析 をおこない、最善の集塵設備を提案します。 塩素化ビフェニル（PCB） ベリリウム及びその化合物※ ※試験は有料です。株式会社環境衛生研究所がおこないます。 ニッケル化合物（粉状の物に限る。）（2009年） リフラクトリーセラミックファイバー（2015年） 他、特定第2類物質 、第2類物質（59種） コバルト及びその無機化合物（2013年） 三酸化二アンチモン（2017年） オーラミン等、管理第2物質 インジウム化合物（2013年） マンガン及びその化合物（塩基性マンガンを除く） 第3類物質（8種） アンモニア　　一酸化炭素　　塩化水素　　硫酸　　二酸化硫黄　　フェノール　　ホスゲン　　硝酸 2017年6月1日現在 第1類物質や、第2類物質を屋内作業場で取り扱う作業については、次の規制がかかります。 粉塵爆発圧力放散型集塵機を ①ガス、蒸気、粉じんの発散源を密閉する設備、局所排気装置又はプッシュプル型換気装置の設置。 取り扱いしています。 ②6ヵ月ごとに1回、特定化学物質の空気中の濃度を測定・評価し、作業環境の状況に応じて必要な改善措置を実施し、これを3年間保存。 ③6ヵ月ごとに1回の特殊健康診断を実施。 お気軽にご相談下さい。 また、①において、 粉じんを含有する気体を排出する製造設備の排気筒または局所排気装置もしくはプッシュプル型換気装置については、粉じんの粒径に応 PiF-Dシリーズ じた除じん方式（ ろ過、電気、マルチサイクロン方式等）による除じん装置又はこれらと同等以上の性能を有する除じん装置の設置。 17 http://www.amano.co.jp/kankyo/ http://www.amano.co.jp/kankyo/ 18
