タカチ電機工業 コーナーガード付アルミケース EXPシリーズ

EX□ SERIES 多機能アルミケース EX□シリーズはアルミ押出材の上下カバーを共通として、コーナーガード付・IP65防水・EMCシールド・外付フラ ア ンジ足付・チルトレッグ付など、機能別に7タイプから選択出来るシリーズです。 全73サイズの豊富なラインナップ ル ミ から用途に合わせてご利用下さい。 フ レ ー コーナーガード付アルミパネルタイプ EXPシリーズ フランジ足付アルミパネルタイプ EXPFシリーズ ム P7-5～6 掲載 P7-11～12 掲載 ／ ヒ ー ト シ ン ク ケ ー ス 型番目次/ Photo INDEX コーナーガード付IP65防水タイプ EXWシリーズ フランジ足付防水タイプ EXWFシリーズ P4-17～18 掲載 P4-15～16 掲載 プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド EMCシールドタイプ EXPEシリーズ フランジ足付EMCシールドタイプ EXEFシリーズ アルミサッシ ケース P7-7～8 掲載 P7-13～14 掲載 アルミ フレーム/ ヒートシンク ケース メタル ケース Raspberry Piケース フリーサイズ ケース/ フリーサイズ パネル ラックケース/ サブラック チルトレッグ付タイプ EXPTシリーズ フリーサイズシリーズ-1mm単位で奥行き寸法指定可能 P7-9～10 掲載 P10-79～98 掲載 棚板/ ラックパネル 電池ホルダー/ 電池ボックス アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 7 -1

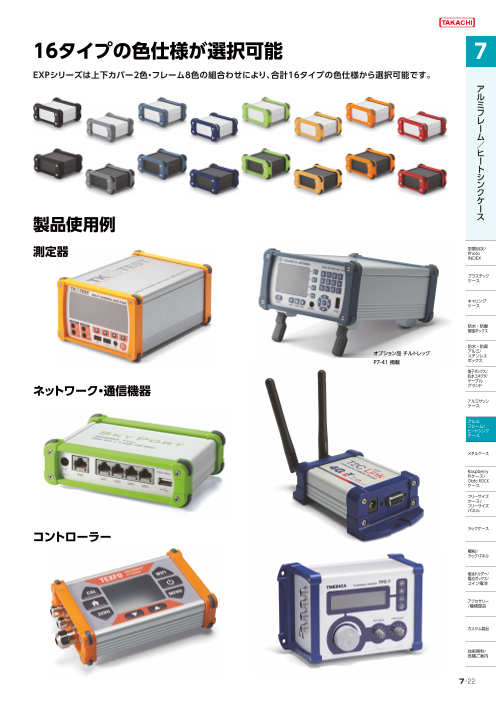

16タイプの色仕様が選択可能 EXPシリーズは上下カバー2色・フレーム8色の組合わせにより、合計16タイプの色仕様から選択可能です。 ア ル ミ フ レ ー ム ／ ヒ ー ト シ ン ク ケ ー 製品使用例 ス 測定器 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 オプション品 チルトレッグ アルミ/ ステンレス P7-22 掲載 ボックス 端子ボックス/ 防水コネクタ/ ケーブル ネットワーク・通信機器 グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタル ケース Raspberry Piケース フリーサイズ ケース/ フリーサイズ パネル ラックケース/ サブラック コントローラー 棚板/ ラックパネル 電池ホルダー/ 電池ボックス アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 7 -2

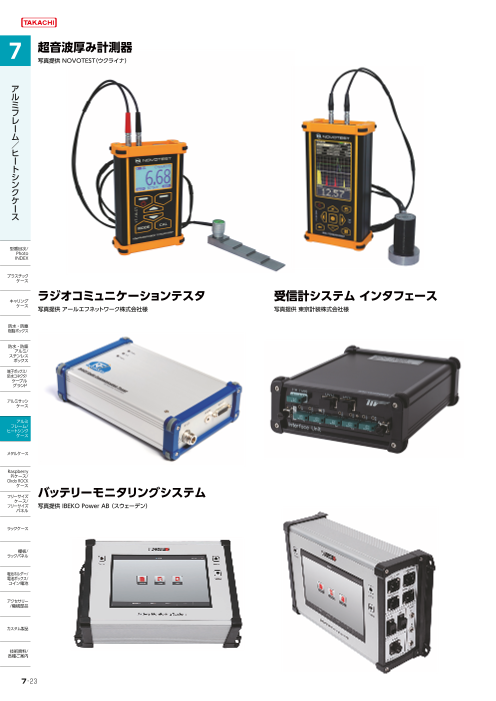

超音波厚み計測器 写真提供 NOVOTEST（ウクライナ） ア ル ミ フ レ ー ム ／ ヒ ー ト シ ン ク ケ ー ス 型番目次/ Photo INDEX プラスチック ケース ラジオコミュニケーションテスタ キャリング ケース 写真提供 アールエフネットワーク株式会社様 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタル ケース Raspberry Piケース 受信計システム インタフェースユニット フリーサイズ 写真提供 東京計装株式会社様 ケース/ フリーサイズ パネル ラックケース/ サブラック 棚板/ ラックパネル 電池ホルダー/ 電池ボックス アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 7 -3

光ファイバ式レーザープロジェクター 写真提供 ネオアーク株式会社様 ア ル ミ フ レ ー ム ／ ヒ ー ト シ ン ク ケ ー ス デスクトップ型ロードセル用アンプ 磁着式伸び量検出器 型番目次/ 写真提供 株式会社イマダ様 写真提供 有限会社太閤試験機工業様 Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース 液体濃度分析装置ポンプ 映像・音声・照明データ一括再生装置 アルミ フレーム/ 写真提供 Technic Inc（. USA） 写真提供 クワテック株式会社様 ヒートシンク ケース メタル ケース Raspberry Piケース フリーサイズ ケース/ フリーサイズ パネル ラックケース/ サブラック 棚板/ ラックパネル 電池ホルダー/ 電池ボックス アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 7 -4

EXP SERIES コーナーガード付アルミケース アルミパネルタイプ ア ル ミ フ レ ー ム ／ ヒ ー ト シ ン ク ケ ー ス 型番目次/ Photo INDEX プラスチック ケース ■コーナー部がシリコンゴム製ガード付で、デザインと耐衝撃性に優れたアルミ押出材ケースです。 ■ 6サイズ追加し全73サイズ、上下カバー2色・フレーム8色の組合わせにより、合計16タイプの色仕様から選択可能です。 キャリング ケース ■お客様の指定サイズで製作できるフリーサイズケースはP10－79～82のEXPSシリーズをご覧下さい。 防水・防塵 構成内容 樹脂ボックス No. 名　称 個　数 材　 質 色 /表面処理 防水・防塵 1 パネル　　　　　　 2 アルミ板 A1100P シルバーアルマイト・ブラック /塗装　　　　　　　　　　　　　　　 アルミ/ ステンレス 2 上カバー　　　　　 1 アルミ押出材 A6063S-T5 シルバー・ブラック /アルマイト＆クリア塗装　　　　　　　　　　　 ボックス 3 下カバー　　　　　 1 アルミ押出材 A6063S-T5 シルバー・ブラック /アルマイト＆クリア塗装　　　　　　　　　　　 端子ボックス/ 防水コネクタ/ 4 フレーム　　　　　 2 PC＋ABS樹脂（UL94V-0 主成分） 塗装無：ブラック・グレー　　　　　　　　　　　　　　　　　　　　 ケーブル 塗装付：インディゴ・ネイビー・ライム・イエロー・オレンジ・レッド グランド 5 コーナーガード　　 8 シリコンゴム ダークグレー・ブラック　　　　　　　　　　　　　　　　　　　　　 アルミサッシ 6 取付ビス（六角穴付） 8 ステンレス 無処理　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ケース ■上下カバー寸法図はP7－17～20をご参照下さい。 アルミ フレーム/ ヒートシンク ケース 色仕様 (下記16タイプからご選択いただけます。) ※フレームのブラック・グレーは樹脂材料色、その他の色は表面塗装で着色をしております。 記号 SB シルバー /ブラック SG シルバー / グレー　 SI シルバー /インディゴ SN シルバー /ネイビー メタル ケース 色 Raspberry Piケース フリーサイズ ケース/ 記号 SL シルバー /ライム　 SY シルバー /イエロー SO シルバー /オレンジ　 SR シルバー /レッド　 フリーサイズ パネル ラックケース/ サブラック 色 棚板/ ラックパネル 記号 BB ブラック /ブラック BG ブラック / グレー　 BI ブラック /インディゴ BN ブラック /ネイビー 電池ホルダー/ 電池ボックス 色 アクセサリー /機構部品 記号 BL ブラック /ライム　 BY ブラック /イエロー BO ブラック /オレンジ　 BR ブラック /レッド　 カスタム製品 色 技術資料/ 各種ご案内 7 -5

■下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 ※c＝上下カバー長さ D 6 c ア 5 4 1 2 ル ミ H フ b レ ー ム ／ ヒ ー a ト W シ ン ク ケ 3 付属ビス ー EXP 7-□、 9-□： 六角穴付ボルトM2.5×8×8本 ス EXP12-□、15-□： 六角穴付ボルトM3 ×10×8本 EXP20-□ ：六角穴付ボルトM4 ×12×8本 EXP24-□、30-□： 六角穴付ボルトM5 ×12×8本 六角レンチ 型番目次/ 型番・寸法・標準価格 ■ EXPシリーズをご注文の際は型番末尾□□に色記号を付けて下さい。 Photo INDEX 外形寸法 有効寸法（内部） 標準価格（税別） 外形寸法 有効寸法（内部） 標準価格（税別） 型　番 SB・SG・ その他 型　番 W H D a b c SB・SG・ その他 プラスチック BB・BG 色仕様 W H D a b c BB・BG 色仕様 ケース EXP 7- 3- 6□□ 69 34 60 46 19.6 46 1,560 1,920 EXP20- 6-14□□ 199 56 140 131 35 120 3,910 4,760 EXP 7- 3- 9□□ 69 34 87 46 19.6 73 1,620 1,980 EXP20- 6-19□□ 199 56 192 131 35 172 4,340 5,170 キャリング ケース EXP 7- 3-11□□ 69 34 110 46 19.6 96 1,660 2,020 EXP20- 6-25□□ 199 56 245 131 35 225 4,970 5,780 EXP 7- 4- 6□□ 69 44 60 46 29,6 46 1,660 2,050 EXP20- 6-30□□ 199 56 300 131 35 280 5,300 6,110 防水・防塵 EXP 7- 4- 9□□ 69 44 87 46 29,6 73 1,710 2,100 EXP20- 7-14□□ 199 74 140 131 53 120 4,330 5,270 樹脂ボックス EXP 7- 4-11□□ 69 44 110 46 29,6 96 1,790 2,170 EXP20- 7-19□□ 199 74 192 131 53 172 4,790 5,720 EXP 7- 6- 6□□ 69 59 60 46 44.6 46 1,860 2,270 EXP20- 7-25□□ 199 74 245 131 53 225 5,330 6,240 防水・防塵 アルミ/ EXP 7- 6- 9□□ 69 59 87 46 44.6 73 1,950 2,340 EXP20- 7-30□□ 199 74 300 131 53 280 5,700 6,580 ステンレス ボックス EXP 7- 6-11□□ 69 59 110 46 44.6 96 2,180 2,570 EXP20- 9-14□□ 199 94 140 131 73 120 4,850 5,880 端子ボックス/ EXP 9- 4- 7□□ 89 39 70 66 24.6 56 1,890 2,300 EXP20- 9-19□□ 199 94 192 131 73 172 5,320 6,350 防水コネクタ/ ケーブル EXP 9- 4-10□□ 89 39 100 66 24.6 86 1,960 2,380 EXP20- 9-25□□ 199 94 245 131 73 225 5,910 6,910 グランド EXP 9- 4-13□□ 89 39 130 66 24.6 116 2,040 2,450 EXP20- 9-30□□ 199 94 300 131 73 280 6,300 7,270 アルミサッシ EXP 9- 5- 7□□ 89 49 70 66 34.6 56 1,960 2,450 EXP20-12-14□□ 199 119 140 131 98 120 5,260 6,380 ケース EXP 9- 5-10□□ 89 49 100 66 34.6 86 2,070 2,560 EXP20-12-19□□ 199 119 192 131 98 172 5,790 6,900 アルミ EXP 9- 5-13□□ 89 49 130 66 34.6 116 2,160 2,630 EXP20-12-25□□ 199 119 245 131 98 225 6,440 7,530 フレーム/ ヒートシンク EXP 9- 6- 7□□ 89 64 70 66 49.6 56 2,170 2,610 EXP20-12-30□□ 199 119 300 131 98 280 6,820 7,890 ケース EXP 9- 6-10□□ 89 64 100 66 49.6 86 2,290 2,730 EXP24- 6-17□□ 244 64 170 176 43 147 5,160 6,250 EXP 9- 6-13□□ 89 64 130 66 49.6 116 2,400 2,810 EXP24- 6-23□□ 244 64 230 176 43 207 5,830 6,900 メタル ケース EXP12- 4- 9□□ 116 41 90 88 24 74 2,120 2,860 EXP24- 6-29□□ 244 64 290 176 43 267 6,500 7,550 EXP12- 4-13□□ 116 41 130 88 24 114 2,290 3,020 EXP24- 6-35□□ 244 64 350 176 43 327 6,940 8,000 Raspberry EXP12- 4-18□□ 116 41 176 88 24 160 2,500 3,200 EXP24- 9-17□□ 244 89 170 176 68 147 5,730 6,970 Piケース EXP12- 6- 9□□ 116 56 90 88 39 74 2,270 2,990 EXP24- 9-23□□ 244 89 230 176 68 207 6,480 7,710 フリーサイズ EXP12- 6-13□□ 116 56 130 88 39 114 2,440 3,160 EXP24- 9-29□□ 244 89 290 176 68 267 7,200 8,400 ケース/ フリーサイズ EXP12- 6-18□□ 116 56 176 88 39 160 2,670 3,370 EXP24- 9-35□□ 244 89 350 176 68 327 7,710 8,890 パネル EXP12- 7- 9□□ 116 71 90 88 54 74 2,480 3,210 EXP24-11-17□□ 244 114 170 176 93 147 6,450 7,840 EXP12- 7-13□□ 116 71 130 88 54 114 2,690 3,410 EXP24-11-23□□ 244 114 230 176 93 207 7,220 8,590 ラックケース/ サブラック EXP12- 7-18□□ 116 71 176 88 54 160 2,930 3,620 EXP24-11-29□□ 244 114 290 176 93 267 8,010 9,360 EXP15- 5-11□□ 151 46 110 106.8 29 93 2,620 3,540 EXP24-11-35□□ 244 114 350 176 93 327 8,560 9,880 棚板/ EXP15- 5-15□□ 151 46 150 106.8 29 133 2,870 3,790 NEW EXP30- 9-25□□ 300 90 250 230 68 228 8,640 10,840 ラックパネル EXP15- 5-20□□ 151 46 200 106.8 29 183 3,190 4,070 NEW EXP30- 9-32□□ 300 90 320 230 68 298 10,050 12,250 EXP15- 6-11□□ 151 61 110 106.8 44 93 2,840 3,780 NEW EXP30- 9-40□□ 300 90 400 230 68 378 11,200 13,390 電池ホルダー/ 電池ボックス EXP15- 6-15□□ 151 61 150 106.8 44 133 3,100 4,020 NEW EXP30-14-25□□ 300 140 250 230 118 228 9,710 12,250 EXP15- 6-20□□ 151 61 200 106.8 44 183 3,430 4,340 NEW EXP30-14-32□□ 300 140 320 230 118 298 11,260 13,790 アクセサリー EXP15- 8-11□□ 151 81 110 106.8 64 93 3,260 4,090 NEW EXP30-14-40□□ 300 140 400 230 118 378 12,530 15,080 /機構部品 EXP15- 8-15□□ 151 81 150 106.8 64 133 3,560 4,500 EXP15- 8-20□□ 151 81 200 106.8 64 183 3,940 4,840 カスタム製品 EXP15-10-11□□ 151 101 110 106.8 84 93 3,550 4,500 EXP15-10-15□□ 151 101 150 106.8 84 133 3,880 4,800 EXP15-10-20□□ 151 101 200 106.8 84 183 4,280 5,170 技術資料/ 各種ご案内 ■お客様の指定サイズで製作できるフリーサイズケースはP10－79～82のEXPSシリーズをご利用下さい。 7 -6

EXPE SERIES コーナーガード付アルミケース EMCシールドタイプ ア ル ミ フ レ ー ム ／ ヒ ー ト シ ン ク ケ ー ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 4 1 2 ■上下カバー内部が無処理で、導電性ガスケットを使用 したEMCシールド効果のあるケースです。 防水・防塵 ■コーナーがシリコンゴム製のガード付で、デザインと 樹脂ボックス 耐衝撃性に優れています。 防水・防塵 ■ 6サイズ追加し全73サイズ、8タイプの色仕様から選 アルミ/ ステンレス 択可能です。 ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ 付属ビス ケース EXPE 7-□、 9-□： 六角穴付ボルトM2.5×8×8本 EXPE12-□、15-□： 六角穴付ボルトM3 ×10×8本 アルミ EXPE20-□ ：六角穴付ボルトM4 ×12×8本 フレーム/ ヒートシンク 7 3 6 5 EXPE24-□、30-□：六角穴付ボルトM5 ×12×8本 ケース 構成内容 六角レンチ No. 名　称 個　数 材　 質 色 /表面処理 メタル ケース 1 パネル　　　　　　 2 アルミ板 A1100P メタリックシルバー /塗装-裏面導通処理　　 　　　　　　　　　　　 2 上カバー　　　　　 1 アルミ押出材 A6063S-T5 メタリックシルバー /塗装-内面無処理　 　　　　　　　　　　　　　 Raspberry 3 下カバー　　　　　 1 アルミ押出材 A6063S-T5 メタリックシルバー /塗装-内面無処理　 　　　　　　　　　　　　　 Piケース 4 フレーム　　　　　 2 PC＋ABS樹脂（UL94V-0 主成分） 塗装無：ブラック・グレー　　　　　　　　　　　　　　　　　　　　 塗装付：インディゴ・ネイビー・ライム・イエロー・オレンジ・レッド フリーサイズ ケース/ フリーサイズ 5 コーナーガード　　 8 シリコンゴム ダークグレー・ブラック　　　　　　　　　　　　　　　　　　　　　 パネル 6 シールドガスケット 2 導電性繊維・TPE メタリックグレー　　　　　　　　　　　　　　　　　　　　　　　　 7 取付ビス（六角穴付） 8 ステンレス 無処理　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ラックケース/ サブラック ■上下カバー寸法図はP7－17～20をご参照下さい。 色仕様 (下記8タイプからご選択いただけます。) 棚板/ ※フレームのブラック・グレーは樹脂材料色、その他の色は表面塗装で着色をしております。 ラックパネル 記号 SB シルバー /ブラック SG シルバー / グレー SI シルバー /インディゴ SN シルバー /ネイビー 電池ホルダー/ 電池ボックス 色 アクセサリー /機構部品 記号 SL シルバー /ライム　 SY シルバー /イエロー SO シルバー /オレンジ　 SR シルバー /レッド　 カスタム製品 色 技術資料/ 各種ご案内 7 -7

■下記図面は代表共通図です。 シールドガスケット取付方法 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータを ダウンロードしてご確認下さい。 ※c＝上下カバー長さ ア ル D c ミ フ レ ■シールドガスケットは下カバー勘合溝に入れ込んで下さい。 ー ム H b ／ ヒ ー ト シ a ン W ク ケ ー ス ■シ ールドガスケットは多少はみ出るように入れ込んで、 パネルの内側と接触させて下さい。 型番・寸法・標準価格 ■ EXPEシリーズをご注文の際は型番末尾□□に色記号を付けて下さい。 型番目次/ Photo 外形寸法 有効寸法（内部） 標準価格（税別） 外形寸法 有効寸法（内部） 標準価格（税別） INDEX 型　番 型　番 W H D a b c SB・SG その他 その他 色仕様 W H D a b c SB・SG 色仕様 プラスチック ケース EXPE 7- 3- 6□□ 69 34 60 46 19.6 46 1,890 ▲2,480 EXPE20- 6-14□□ 199 56 140 131 35 120 4,520 ▲ 6,110 EXPE 7- 3- 9□□ 69 34 87 46 19.6 73 2,020 ▲2,620 EXPE20- 6-19□□ 199 56 192 131 35 172 5,360 ▲ 6,860 キャリング EXPE 7- 3-11□□ 69 34 110 46 19.6 96 2,170 ▲2,760 EXPE20- 6-25□□ 199 56 245 131 35 225 6,350 ▲ 7,780 ケース EXPE 7- 4- 6□□ 69 44 60 46 29,6 46 2,020 ▲2,540 EXPE20- 6-30□□ 199 56 300 131 35 280 7,130 ▲ 8,450 EXPE 7- 4- 9□□ 69 44 87 46 29,6 73 2,180 ▲2,700 EXPE20- 7-14□□ 199 74 140 131 53 120 4,900 ▲ 6,580 防水・防塵 樹脂ボックス EXPE 7- 4-11□□ 69 44 110 46 29,6 96 2,350 ▲2,840 EXPE20- 7-19□□ 199 74 192 131 53 172 5,760 ▲ 7,380 EXPE 7- 6- 6□□ 69 59 60 46 44.6 46 2,240 ▲2,840 EXPE20- 7-25□□ 199 74 245 131 53 225 6,730 ▲ 8,250 防水・防塵 EXPE 7- 6- 9□□ 69 59 87 46 44.6 73 2,440 ▲3,030 EXPE20- 7-30□□ 199 74 300 131 53 280 7,530 ▲ 8,970 アルミ/ ステンレス EXPE 7- 6-11□□ 69 59 110 46 44.6 96 2,780 ▲3,200 EXPE20- 9-14□□ 199 94 140 131 73 120 5,320 ▲ 7,150 ボックス EXPE 9- 4- 7□□ 89 39 70 66 24.6 56 2,280 ▲2,870 EXPE20- 9-19□□ 199 94 192 131 73 172 6,250 ▲ 8,000 端子ボックス/ 防水コネクタ/ EXPE 9- 4-10□□ 89 39 100 66 24.6 86 2,500 ▲3,080 EXPE20- 9-25□□ 199 94 245 131 73 225 7,300 ▲ 8,960 ケーブル グランド EXPE 9- 4-13□□ 89 39 130 66 24.6 116 2,680 ▲3,260 EXPE20- 9-30□□ 199 94 300 131 73 280 8,170 ▲ 9,720 EXPE 9- 5- 7□□ 89 49 70 66 34.6 56 2,400 ▲3,020 EXPE20-12-14□□ 199 119 140 131 98 120 5,660 ▲ 7,810 アルミサッシ ケース EXPE 9- 5-10□□ 89 49 100 66 34.6 86 2,630 ▲3,220 EXPE20-12-19□□ 199 119 192 131 98 172 6,690 ▲ 8,760 EXPE 9- 5-13□□ 89 49 130 66 34.6 116 2,800 ▲3,390 EXPE20-12-25□□ 199 119 245 131 98 225 7,820 ▲ 9,820 アルミ フレーム/ EXPE 9- 6- 7□□ 89 64 70 66 49.6 56 2,630 ▲3,150 EXPE20-12-30□□ 199 119 300 131 98 280 8,730 ▲10,660 ヒートシンク ケース EXPE 9- 6-10□□ 89 64 100 66 49.6 86 2,880 ▲3,390 EXPE24- 6-17□□ 244 64 170 176 43 147 6,040 ▲ 8,110 EXPE 9- 6-13□□ 89 64 130 66 49.6 116 3,130 ▲3,600 EXPE24- 6-23□□ 244 64 230 176 43 207 7,220 ▲ 9,200 メタル EXPE12- 4- 9□□ 116 41 90 88 24 74 2,640 ▲3,470 EXPE24- 6-29□□ 244 64 290 176 43 267 8,400 ▲10,300 ケース EXPE12- 4-13□□ 116 41 130 88 24 114 2,970 ▲3,780 EXPE24- 6-35□□ 244 64 350 176 43 327 9,380 ▲11,210 EXPE12- 4-18□□ 116 41 176 88 24 160 3,390 ▲4,130 EXPE24- 9-17□□ 244 89 170 176 68 147 6,470 ▲ 8,670 Raspberry Piケース EXPE12- 6- 9□□ 116 56 90 88 39 74 2,760 ▲3,540 EXPE24- 9-23□□ 244 89 230 176 68 207 7,780 ▲ 9,910 EXPE12- 6-13□□ 116 56 130 88 39 114 3,100 ▲3,850 EXPE24- 9-29□□ 244 89 290 176 68 267 9,050 ▲11,100 フリーサイズ ケース/ EXPE12- 6-18□□ 116 56 176 88 39 160 3,560 ▲4,270 EXPE24- 9-35□□ 244 89 350 176 68 327 10,110 ▲12,080 フリーサイズ パネル EXPE12- 7- 9□□ 116 71 90 88 54 74 3,010 ▲3,790 EXPE24-11-17□□ 244 114 170 176 93 147 7,000 ▲ 9,310 EXPE12- 7-13□□ 116 71 130 88 54 114 3,390 ▲4,150 EXPE24-11-23□□ 244 114 230 176 93 207 8,390 ▲10,600 ラックケース/ EXPE12- 7-18□□ 116 71 176 88 54 160 3,870 ▲4,570 EXPE24-11-29□□ 244 114 290 176 93 267 9,770 ▲11,890 サブラック EXPE15- 5-11□□ 151 46 110 106.8 29 93 3,160 ▲4,150 EXPE24-11-35□□ 244 114 350 176 93 327 10,900 ▲12,940 EXPE15- 5-15□□ 151 46 150 106.8 29 133 3,600 ▲4,550 NEW EXPE30- 9-25□□ 300 90 250 230 68 228 11,020 　13,220 棚板/ ラックパネル EXPE15- 5-20□□ 151 46 200 106.8 29 183 4,180 ▲5,100 NEW EXPE30- 9-32□□ 300 90 320 230 68 298 13,230 　15,430 EXPE15- 6-11□□ 151 61 110 106.8 44 93 3,420 ▲4,370 NEW EXPE30- 9-40□□ 300 90 400 230 68 378 15,120 　17,320 電池ホルダー/ EXPE15- 6-15□□ 151 61 150 106.8 44 133 3,910 ▲4,840 NEW EXPE30-14-25□□ 300 140 250 230 118 228 12,170 　14,700 電池ボックス EXPE15- 6-20□□ 151 61 200 106.8 44 183 4,510 ▲5,390 NEW EXPE30-14-32□□ 300 140 320 230 118 298 14,630 　17,170 EXPE15- 8-11□□ 151 81 110 106.8 64 93 3,810 ▲4,760 NEW EXPE30-14-40□□ 300 140 400 230 118 378 16,640 　19,180 アクセサリー /機構部品 EXPE15- 8-15□□ 151 81 150 106.8 64 133 4,450 ▲5,370 ▲は値上げした製品です。 EXPE15- 8-20□□ 151 81 200 106.8 64 183 5,090 ▲5,980 下記サイズはMini-ITXシングルボード EXPE15-10-11□□ 151 101 110 106.8 84 93 4,250 ▲5,200 カスタム製品 PCが収納可能です。 EXPE15-10-15□□ 151 101 150 106.8 84 133 4,800 ▲5,730 EXPE20-7-19□□ EXPE15-10-20□□ 151 101 200 106.8 84 183 5,500 ▲6,410 EXPE20-9-19□□ 技術資料/ ▲は値上げした製品です。 各種ご案内 EXPE20-12-19□□ 7 -8

EXPT SERIES チルトレッグ付アルミケース ア ル ミ フ レ ー ム ／ ヒ ー ト シ ン ク ケ ー ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース ■測定器に適したチルトレッグ付のアルミ押出材ケースです。全30サイズ、16タイプの色仕様から選択可能です。 防水・防塵 構成内容 樹脂ボックス No. 名　称 個　数 材　 質 色 /表面処理 防水・防塵 1 パネル　　　　　　 2 アルミ板 A1100P シルバーアルマイト・ブラック /塗装　　　　　　　　　　　　　　　 アルミ/ ステンレス 2 上カバー　　　　　 1 アルミ押出材 A6063S-T5 シルバー・ブラック /アルマイト＆クリア塗装　　　　　　　　　　　 ボックス 3 下カバー　　　　　 1 アルミ押出材 A6063S-T5 シルバー・ブラック /アルマイト＆クリア塗装　　　　　　　　　　　 端子ボックス/ 防水コネクタ/ 4 フレーム　　　　　 2 PC+ABS樹脂（ UL94V-0 主成分） 塗装無：ブラック・グレー　　　　　　　　　　　　　　　　　　　　 ケーブル 塗装付：インディゴ・ネイビー・ライム・イエロー・オレンジ・レッド グランド 5 コーナーガード　　 8 シリコンゴム ダークグレー・ブラック　　　　　　　　　　　　　　　　　　　　　 アルミサッシ 6 取付ビス（六角穴付） 8 ステンレス 無処理　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ケース 7 チルトレッグ　　　 1set PC+ABS樹脂（ UL94V-0 主成分）、 TPE ブラック、ブラック・ネイビー、グレー・ライトグレー、グレー / シボ アルミ ■上下カバーの寸法図はP7－17～20をご参照下さい。 フレーム/ ヒートシンク ケース 色仕様 (下記16タイプからご選択いただけます。) ※フレームのブラック・グレーは樹脂材料色、その他の色は表面塗装で着色をしております。 記号 SB シルバー /ブラック SG シルバー / グレー　 SI シルバー /インディゴ SN シルバー /ネイビー メタル ケース 色 Raspberry Piケース フリーサイズ ケース/ 記号 SL シルバー /ライム　 SY シルバー /イエロー SO シルバー /オレンジ　 SR シルバー /レッド　 フリーサイズ パネル ラックケース/ サブラック 色 棚板/ ラックパネル 記号 BB ブラック /ブラック BG ブラック / グレー　 BI ブラック /インディゴ BN ブラック /ネイビー 電池ホルダー/ 電池ボックス 色 アクセサリー /機構部品 記号 BL ブラック /ライム　 BY ブラック /イエロー BO ブラック /オレンジ　 BR ブラック /レッド　 カスタム製品 色 技術資料/ 各種ご案内 7 -9

■下記図面は代表共通図です。 5 4 1 2 6 各型番の詳細はホームページより CAD図・PDF図、3DCADデータ をダウンロードしてご確認下さい。 ア ル ミ フ レ ー ム ／ ヒ ー ト シ ン 3 付属ビス ク 7 EXP20-□ ：六角穴付ボルトM4×12×8本 ケ EXP24-□、30-□：六角穴付ボルトM5×12×8本 ー 六角レンチ ス W D a c 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ 型番・寸法・標準価格 ■ EXPTシリーズをご注文の際は型番末尾□□に色記号を付けて下さい。 ステンレス ボックス 外形寸法 有効寸法（内部） 標準価格（税別） 型　番 端子ボックス/ W H D a b c d e SB・SG・BB・BG その他色仕様 防水コネクタ/ ケーブル EXPT20- 6-19□□ 199 56 192 131 35 172 14.5 62 5,330 6,160 グランド EXPT20- 6-25□□ 199 56 245 131 35 225 14.5 62 5,960 6,770 アルミサッシ EXPT20- 6-30□□ 199 56 300 131 35 280 14.5 62 6,290 7,100 ケース EXPT20- 7-19□□ 199 74 192 131 53 172 14.5 62 5,780 6,710 アルミ EXPT20- 7-25□□ 199 74 245 131 53 225 14.5 62 6,320 7,230 フレーム/ ヒートシンク EXPT20- 7-30□□ 199 74 300 131 53 280 14.5 62 6,690 7,570 ケース EXPT20- 9-19□□ 199 94 192 131 73 172 14.5 62 6,310 7,340 EXPT20- 9-25□□ 199 94 245 131 73 225 14.5 62 6,900 7,900 メタル ケース EXPT20- 9-30□□ 199 94 300 131 73 280 14.5 62 7,290 8,260 EXPT20-12-19□□ 199 119 192 131 98 172 14.5 62 6,780 7,890 Raspberry EXPT20-12-25□□ 199 119 245 131 98 225 14.5 62 7,430 8,520 Piケース EXPT20-12-30□□ 199 119 300 131 98 280 14.5 62 7,810 8,880 フリーサイズ EXPT24- 6-17□□ 244 64 170 176 43 147 14.5 62 6,150 7,240 ケース/ フリーサイズ EXPT24- 6-23□□ 244 64 230 176 43 207 14.5 62 6,820 7,890 パネル EXPT24- 6-29□□ 244 64 290 176 43 267 14.5 62 7,490 8,540 EXPT24- 6-35□□ 244 64 350 176 43 327 14.5 62 7,930 8,990 ラックケース/ サブラック EXPT24- 9-17□□ 244 89 170 176 68 147 14.5 62 6,720 7,960 EXPT24- 9-23□□ 244 89 230 176 68 207 14.5 62 7,470 8,700 棚板/ EXPT24- 9-29□□ 244 89 290 176 68 267 14.5 62 8,190 9,390 ラックパネル EXPT24- 9-35□□ 244 89 350 176 68 327 14.5 62 8,700 9,880 EXPT24-11-17□□ 244 114 170 176 93 147 14.5 62 7,440 8,830 電池ホルダー/ 電池ボックス EXPT24-11-23□□ 244 114 230 176 93 207 14.5 62 8,210 9,580 EXPT24-11-29□□ 244 114 290 176 93 267 14.5 62 9,000 10,350 アクセサリー EXPT24-11-35□□ 244 114 350 176 93 327 14.5 62 9,550 10,870 /機構部品 EXPT30- 9-25□□ 300 90 250 230 68 228 14 61.5 9,630 11,830 EXPT30- 9-32□□ 300 90 320 230 68 298 14 61.5 11,040 13,240 カスタム製品 EXPT30- 9-40□□ 300 90 400 230 68 378 14 61.5 12,190 14,380 EXPT30-14-25□□ 300 140 250 230 118 228 14 61.5 10,700 13,240 EXPT30-14-32□□ 300 140 320 230 118 298 14 61.5 12,250 14,780 技術資料/ 各種ご案内 EXPT30-14-40□□ 300 140 400 230 118 378 14 61.5 13,520 16,070 7 -10 d H b e

EXPF SERIES フランジ足付アルミケース アルミパネルタイプ ア ル ミ フ レ ー ム ／ ヒ ー ト シ ン ク ケ ー ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース ■カスタム製品（穴加工・インクジェット印刷・シルク印刷・表面シート製作）についてはP15－1～61をご覧下さい。 防水・防塵 樹脂ボックス ■カスタム製品のリピート注文品は5%割引致します。 防水・防塵 アルミ/ ■フランジ足付で壁付けが容易です。 ステンレス ボックス ■全67サイズ、上下カバー2色・フレーム3色の組合わせにより、合計6タイプの色仕様から選択 端子ボックス/ 可能です。 付属ビス 防水コネクタ/ EXPF 7-□、 9-□：六角穴付ボルトM2.5×8×8本 ケーブル グランド ■お客様の指定サイズで製作できるフリーサイズケースはP10－83～86のEXPFSシリーズをご覧 EXPF11-□、15-□：六角穴付ボルトM3 ×10×8本 下さい。 EXPF20-□ ：六角穴付ボルトM4 ×12×8本 EXPF24-□ ：六角穴付ボルトM5 ×12×8本 アルミサッシ ケース 構成内容 六角レンチ No. 名　称 個　数 材　 質 色 /表面処理 アルミ フレーム/ 1 パネル　　　　　　 2 アルミ板 A1100P シルバーアルマイト・ブラック /塗装　　　　 ヒートシンク ケース 2 上カバー　　　　　 1 アルミ押出材 A6063S-T5 シルバー・ブラック /アルマイト＆クリア塗装 3 下カバー　　　　　 1 アルミ押出材 A6063S-T5 シルバー・ブラック /アルマイト＆クリア塗装 メタル ケース 4 フランジ付フレーム 2 PC＋ABS樹脂（UL94V-0 主成分） 塗装無：ブラック・グレー　　　　　　　　　 塗装付：ネイビー　　　　　　　　　　　　　 5 取付ビス（六角穴付） 8 ステンレス 無処理　　　　　　　　　　　　　　　　　　 Raspberry Piケース ■上下カバー寸法図はP7－17～20をご参照下さい。 フリーサイズ ケース/ 色仕様 (下記6タイプからご選択いただけます。) ※フランジ付フレームのブラック・グレーは樹脂材料色、ネイビー色は表面塗装で着色をしております。 フリーサイズ パネル 記号 SB シルバー /ブラック SG シルバー / グレー SN シルバー /ネイビー ラックケース/ サブラック 棚板/ 色 ラックパネル 電池ホルダー/ 電池ボックス 記号 BB ブラック /ブラック BG ブラック / グレー BN ブラック /ネイビー アクセサリー /機構部品 カスタム製品 色 技術資料/ 各種ご案内 7 -11

■下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 1 2 5 ※c＝上下カバー長さ D c ア ル ミ フ レ H ー b ム ／ ヒ L ー ト a シ W ン ク ケ ー 4 3 ス 型番・寸法・標準価格 ■ EXPFシリーズをご注文の際は型番末尾□□に色記号を付けて下さい。 外形寸法 有効寸法（内部）標準価格（税別） 外形寸法 有効寸法（内部）標準価格（税別） 型番目次/ Photo 型　番 W H D L a b c SB・SG・ 型　番 SB・SG・ INDEX BB・BG SN・BN W H D L a b c BB・BG SN・BN EXPF 7- 3- 6□□ 66 34 60 84 46 19.6 46 1,580 2,020 EXPF20- 6-14□□ 195 57 140 188.6 131 35 120 3,940 4,980 プラスチック ケース EXPF 7- 3- 9□□ 66 34 87 111 46 19.6 73 1,640 2,080 EXPF20- 6-19□□ 195 57 192 240.6 131 35 172 4,400 5,420 EXPF 7- 3-11□□ 66 34 110 134 46 19.6 96 1,700 2,120 EXPF20- 6-25□□ 195 57 245 293.6 131 35 225 5,070 6,040 キャリング EXPF 7- 4- 6□□ 66 44 60 84 46 29,6 46 1,680 2,170 EXPF20- 6-30□□ 195 57 300 348.6 131 35 280 5,420 6,380 ケース EXPF 7- 4- 9□□ 66 44 87 111 46 29,6 73 1,720 2,220 EXPF20- 8-14□□ 195 75 140 188.6 131 53 120 4,400 5,550 EXPF 7- 4-11□□ 66 44 110 134 46 29,6 96 1,790 2,290 EXPF20- 8-19□□ 195 75 192 240.6 131 53 172 4,870 6,010 防水・防塵 樹脂ボックス EXPF 7- 6- 6□□ 66 59 60 84 46 44.6 46 1,890 2,410 EXPF20- 8-25□□ 195 75 245 293.6 131 53 225 5,450 6,560 EXPF 7- 6- 9□□ 66 59 87 111 46 44.6 73 1,960 2,480 EXPF20- 8-30□□ 195 75 300 348.6 131 53 280 5,830 6,900 防水・防塵 EXPF 7- 6-11□□ 66 59 110 134 46 44.6 96 2,190 2,700 EXPF20-10-14□□ 195 95 140 188.6 131 73 120 4,930 6,230 アルミ/ ステンレス EXPF 9- 4- 7□□ 86 39 70 95.8 66 24.6 56 1,920 2,360 EXPF20-10-19□□ 195 95 192 240.6 131 73 172 5,450 6,730 ボックス EXPF 9- 4-10□□ 86 39 100 125.8 66 24.6 86 2,010 2,440 EXPF20-10-25□□ 195 95 245 293.6 131 73 225 6,080 7,300 端子ボックス/ 防水コネクタ/ EXPF 9- 4-13□□ 86 39 130 155.8 66 24.6 116 2,080 2,510 EXPF20-10-30□□ 195 95 300 348.6 131 73 280 6,480 7,680 ケーブル グランド EXPF 9- 5- 7□□ 86 49 70 95.8 66 34.6 56 2,010 2,510 EXPF20-12-14□□ 195 120 140 188.6 131 98 120 5,380 6,750 EXPF 9- 5-10□□ 86 49 100 125.8 66 34.6 86 2,100 2,610 EXPF20-12-19□□ 195 120 192 240.6 131 98 172 5,950 7,280 アルミサッシ ケース EXPF 9- 5-13□□ 86 49 130 155.8 66 34.6 116 2,180 2,690 EXPF20-12-25□□ 195 120 245 293.6 131 98 225 6,630 7,940 EXPF 9- 6- 7□□ 86 64 70 95.8 66 49.6 56 2,190 2,700 EXPF20-12-30□□ 195 120 300 348.6 131 98 280 7,030 8,330 アルミ フレーム/ EXPF 9- 6-10□□ 86 64 100 125.8 66 49.6 86 2,320 2,810 EXPF24- 7-17□□ 240 65 170 218.6 176 43 147 5,250 6,450 ヒートシンク ケース EXPF 9- 6-13□□ 86 64 130 155.8 66 49.6 116 2,420 2,900 EXPF24- 7-23□□ 240 65 230 278.6 176 43 207 5,950 7,130 EXPF11- 4- 9□□ 113 41.5 90 121.8 88 24 74 2,180 2,870 EXPF24- 7-29□□ 240 65 290 338.6 176 43 267 6,640 7,790 メタル EXPF11- 4-13□□ 113 41.5 130 161.8 88 24 114 2,350 3,030 EXPF24- 7-35□□ 240 65 350 398.6 176 43 327 7,130 8,240 ケース EXPF11- 4-18□□ 113 41.5 176 207.8 88 24 160 2,560 3,220 EXPF24- 9-17□□ 240 90 170 218.6 176 68 147 5,830 7,190 EXPF11- 6- 9□□ 113 56.5 90 121.8 88 39 74 2,320 3,080 EXPF24- 9-23□□ 240 90 230 278.6 176 68 207 6,620 7,930 Raspberry Piケース EXPF11- 6-13□□ 113 56.5 130 161.8 88 39 114 2,500 3,260 EXPF24- 9-29□□ 240 90 290 338.6 176 68 267 7,380 8,650 EXPF11- 6-18□□ 113 56.5 176 207.8 88 39 160 2,730 3,480 EXPF24- 9-35□□ 240 90 350 398.6 176 68 327 7,910 9,150 フリーサイズ ケース/ EXPF11- 7- 9□□ 113 71.5 90 121.8 88 54 74 2,540 3,410 EXPF24-12-17□□ 240 115 170 218.6 176 93 147 6,580 8,060 フリーサイズ パネル EXPF11- 7-13□□ 113 71.5 130 161.8 88 54 114 2,750 3,610 EXPF24-12-23□□ 240 115 230 278.6 176 93 207 7,400 8,850 EXPF11- 7-18□□ 113 71.5 176 207.8 88 54 160 2,990 3,850 EXPF24-12-29□□ 240 115 290 338.6 176 93 267 8,220 9,620 ラックケース/ EXPF15- 5-11□□ 148 47 110 149.2 106.8 29 93 2,730 3,650 EXPF24-12-35□□ 240 115 350 398.6 176 93 327 8,790 10,160 サブラック EXPF15- 5-15□□ 148 47 150 189.2 106.8 29 133 2,970 3,890 ■お 客様の指定サイズで製作できるフリーサイズケースはP10－83～86のEXPFSシリー EXPF15- 5-20□□ 148 47 200 239.2 106.8 29 183 3,280 4,190 ズをご利用下さい。 棚板/ ラックパネル EXPF15- 6-11□□ 148 62 110 149.2 106.8 44 93 2,940 3,940 下記サイズはMini-ITXシングル EXPF15- 6-15□□ 148 62 150 189.2 106.8 44 133 3,210 4,210 ボードPCが収納可能です。 電池ホルダー/ EXPF15- 6-20□□ 148 62 200 239.2 106.8 44 183 3,550 4,530 EXPF20-8-19□□ 電池ボックス EXPF15- 8-11□□ 148 82 110 149.2 106.8 64 93 3,360 4,430 EXPF20-10-19□□ EXPF15- 8-15□□ 148 82 150 189.2 106.8 64 133 3,680 4,740 EXPF20-12-19□□ アクセサリー /機構部品 EXPF15- 8-20□□ 148 82 200 239.2 106.8 64 183 4,050 5,090 EXPF15-10-11□□ 148 102 110 149.2 106.8 84 93 3,660 4,800 EXPF15-10-15□□ 148 102 150 189.2 106.8 84 133 3,990 5,130 カスタム製品 EXPF15-10-20□□ 148 102 200 239.2 106.8 84 183 4,390 5,510 技術資料/ 各種ご案内 7 -12

EXEF SERIES フランジ足付アルミケース EMCシールドタイプ ア ル ミ フ レ ー ム ／ ヒ ー ト シ ン ク ケ ー ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 4 1 2 端子ボックス/ ■上下カバー内部が無処理で、導電性ガスケットを使 防水コネクタ/ ケーブル 用したEMCシールド効果のあるケースです。 グランド ■フランジ足付で壁付けが容易です。 アルミサッシ ■全67サイズ、3タイプの色仕様から選択可能です。 ケース アルミ フレーム/ ヒートシンク ケース 付属ビス メタル EXEF 7-□、 9-□：六角穴付ボルトM2.5×8×8本 ケース EXEF11-□、15-□：六角穴付ボルトM3 ×10×8本 6 3 5 EXEF20-□ ：六角穴付ボルトM4 ×12×8本 Raspberry EXEF24-□ ：六角穴付ボルトM5 ×12×8本 Piケース 六角レンチ 構成内容 フリーサイズ No. 名　称 個　数 材　 質 色 /表面処理 ケース/ フリーサイズ 1 パネル　　　　　　 2 アルミ板 A1100P メタリックシルバー /塗装-裏面導通処理 パネル 2 上カバー　　　　　 1 アルミ押出材 A6063S-T5 メタリックシルバー /塗装-内面無処理　 ラックケース/ 3 下カバー　　　　　 1 アルミ押出材 A6063S-T5 メタリックシルバー /塗装-内面無処理　 サブラック 4 フレーム　　　　　 2 PC＋ABS樹脂（UL94V-0 主成分） 塗装無：ブラック・グレー　　　　　　 塗装付：ネイビー　　　　　　　　　　 棚板/ ラックパネル 5 シールドガスケット 2 導電性繊維・TPE メタリックグレー　　　　　　　　　　 6 取付ビス（六角穴付） 8 ステンレス 無処理　　　　　　　　　　　　　　　 電池ホルダー/ ■上下カバー寸法図はP7－17～20をご参照下さい。 電池ボックス 色仕様 (下記3タイプからご選択いただけます。) ※フレームのブラック・グレーは樹脂材料色、ネイビー色は表面塗装で着色をしております。 記号 SB シルバー /ブラック SG シルバー / グレー SN シルバー /ネイビー アクセサリー /機構部品 カスタム製品 色 技術資料/ 各種ご案内 7 -13

■下記図面は代表共通図です。 シールドガスケット取付方法 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータを ダウンロードしてご確認下さい。 ※c＝上下カバー長さ ア D ル c ミ フ レ ー ■シールドガスケットは下カバー勘合溝に入れ込んで下さい。 ム ／ H ヒ b ー ト シ L ン ク ケ a ー W ス ■ シールドガスケットは多少はみ出るように入れ込んで、 パネルの内側と接触させて下さい。 型番目次/ Photo INDEX 型番・寸法・標準価格 ■ EXEFシリーズをご注文の際は型番末尾□□に色記号を付けて下さい。 外形寸法 有効寸法（内部） 標準価格（税別） 外形寸法 有効寸法（内部） 標準価格（税別） プラスチック 型　番 型　番 ケース W H D L a b c SB・SG SN W H D L a b c SB・SG SN EXEF 7- 3- 6□□ 66 34 60 84 46 19.6 46 1,900 ▲2,380 EXEF20- 6-14□□ 195 57 140 188.6 131 35 120 4,650 ▲ 6,120 キャリング ケース EXEF 7- 3- 9□□ 66 34 87 111 46 19.6 73 2,050 ▲2,510 EXEF20- 6-19□□ 195 57 192 240.6 131 35 172 5,560 ▲ 6,910 EXEF 7- 3-11□□ 66 34 110 134 46 19.6 96 2,190 ▲2,670 EXEF20- 6-25□□ 195 57 245 293.6 131 35 225 6,630 ▲ 7,880 防水・防塵 EXEF 7- 4- 6□□ 66 44 60 84 46 29,6 46 2,050 ▲2,500 EXEF20- 6-30□□ 195 57 300 348.6 131 35 280 7,450 ▲ 8,610 樹脂ボックス EXEF 7- 4- 9□□ 66 44 87 111 46 29,6 73 2,230 ▲2,670 EXEF20- 8-14□□ 195 75 140 188.6 131 53 120 5,050 ▲ 6,630 EXEF 7- 4-11□□ 66 44 110 134 46 29,6 96 2,400 ▲2,810 EXEF20- 8-19□□ 195 75 192 240.6 131 53 172 5,980 ▲ 7,470 防水・防塵 アルミ/ EXEF 7- 6- 6□□ 66 59 60 84 46 44.6 46 2,270 ▲2,780 EXEF20- 8-25□□ 195 75 245 293.6 131 53 225 7,020 ▲ 8,370 ステンレス ボックス EXEF 7- 6- 9□□ 66 59 87 111 46 44.6 73 2,470 ▲2,970 EXEF20- 8-30□□ 195 75 300 348.6 131 53 280 7,880 ▲ 9,150 端子ボックス/ EXEF 7- 6-11□□ 66 59 110 134 46 44.6 96 2,820 ▲3,220 EXEF20-10-14□□ 195 95 140 188.6 131 73 120 5,530 ▲ 7,260 防水コネクタ/ ケーブル EXEF 9- 4- 7□□ 86 39 70 95.8 66 24.6 56 2,320 ▲2,740 EXEF20-10-19□□ 195 95 192 240.6 131 73 172 6,530 ▲ 8,120 グランド EXEF 9- 4-10□□ 86 39 100 125.8 66 24.6 86 2,560 ▲2,940 EXEF20-10-25□□ 195 95 245 293.6 131 73 225 7,660 ▲ 9,100 アルミサッシ EXEF 9- 4-13□□ 86 39 130 155.8 66 24.6 116 2,780 ▲3,140 EXEF20-10-30□□ 195 95 300 348.6 131 73 280 8,570 ▲ 9,910 ケース EXEF 9- 5- 7□□ 86 49 70 95.8 66 34.6 56 2,410 ▲2,930 EXEF20-12-14□□ 195 120 140 188.6 131 98 120 5,890 ▲ 7,890 アルミ EXEF 9- 5-10□□ 86 49 100 125.8 66 34.6 86 2,640 ▲3,150 EXEF20-12-19□□ 195 120 192 240.6 131 98 172 6,990 ▲ 8,870 フレーム/ ヒートシンク EXEF 9- 5-13□□ 86 49 130 155.8 66 34.6 116 2,900 ▲3,430 EXEF20-12-25□□ 195 120 245 293.6 131 98 225 8,210 ▲ 9,970 ケース EXEF 9- 6- 7□□ 86 64 70 95.8 66 49.6 56 2,620 ▲3,140 EXEF20-12-30□□ 195 120 300 348.6 131 98 280 9,170 ▲10,860 EXEF 9- 6-10□□ 86 64 100 125.8 66 49.6 86 2,880 ▲3,390 EXEF24- 7-17□□ 240 65 170 218.6 176 43 147 6,250 ▲ 8,000 メタル ケース EXEF 9- 6-13□□ 86 64 130 155.8 66 49.6 116 3,160 ▲3,650 EXEF24- 7-23□□ 240 65 230 278.6 176 43 207 7,530 ▲ 9,110 EXEF11- 4- 9□□ 113 41.5 90 121.8 88 24 74 2,670 ▲3,360 EXEF24- 7-29□□ 240 65 290 338.6 176 43 267 8,790 ▲10,250 Raspberry EXEF11- 4-13□□ 113 41.5 130 161.8 88 24 114 3,070 ▲3,720 EXEF24- 7-35□□ 240 65 350 398.6 176 43 327 9,840 ▲11,190 Piケース EXEF11- 4-18□□ 113 41.5 176 207.8 88 24 160 3,490 ▲4,090 EXEF24- 9-17□□ 240 90 170 218.6 176 68 147 6,700 ▲ 8,580 フリーサイズ EXEF11- 6- 9□□ 113 56.5 90 121.8 88 39 74 2,800 ▲3,590 EXEF24- 9-23□□ 240 90 230 278.6 176 68 207 8,110 ▲ 9,840 ケース/ フリーサイズ EXEF11- 6-13□□ 113 56.5 130 161.8 88 39 114 3,260 ▲3,990 EXEF24- 9-29□□ 240 90 290 338.6 176 68 267 9,480 ▲11,080 パネル EXEF11- 6-18□□ 113 56.5 176 207.8 88 39 160 3,680 ▲4,340 EXEF24- 9-35□□ 240 90 350 398.6 176 68 327 10,600 ▲12,080 EXEF11- 7- 9□□ 113 71.5 90 121.8 88 54 74 3,020 ▲3,950 EXEF24-12-17□□ 240 115 170 218.6 176 93 147 7,280 ▲ 9,320 ラックケース/ サブラック EXEF11- 7-13□□ 113 71.5 130 161.8 88 54 114 3,490 ▲4,370 EXEF24-12-23□□ 240 115 230 278.6 176 93 207 8,760 ▲10.640 EXEF11- 7-18□□ 113 71.5 176 207.8 88 54 160 3,990 ▲4,810 EXEF24-12-29□□ 240 115 290 338.6 176 93 267 10,240 ▲11.970 棚板/ EXEF15- 5-11□□ 148 47 110 149.2 106.8 29 93 3,330 ▲4,410 EXEF24-12-35□□ 240 115 350 398.6 176 93 327 11,450 ▲13,050 ラックパネル EXEF15- 5-15□□ 148 47 150 189.2 106.8 29 133 3,840 ▲4,870 ▲は値上げした製品です。 EXEF15- 5-20□□ 148 47 200 239.2 106.8 29 183 4,510 ▲5,480 電池ホルダー/ 電池ボックス EXEF15- 6-11□□ 148 62 110 149.2 106.8 44 93 3,530 ▲4,670 下記サイズはMini-ITX EXEF15- 6-15□□ 148 62 150 189.2 106.8 44 133 4,070 ▲5,160 シングルボードPCが アクセサリー EXEF15- 6-20□□ 148 62 200 239.2 106.8 44 183 4,790 ▲5,790 収納可能です。 /機構部品 EXEF15- 8-11□□ 148 82 110 149.2 106.8 64 93 3,840 ▲5,050 EXEF20-8-19□□ EXEF15- 8-15□□ 148 82 150 189.2 106.8 64 133 4,570 ▲5,710 EXEF20-10-19□□ カスタム製品 EXEF15- 8-20□□ 148 82 200 239.2 106.8 64 183 5,320 ▲6,410 EXEF20-12-19□□ EXEF15-10-11□□ 148 102 110 149.2 106.8 84 93 4,210 ▲5,510 EXEF15-10-15□□ 148 102 150 189.2 106.8 84 133 4,870 ▲6,120 技術資料/ 各種ご案内 EXEF15-10-20□□ 148 102 200 239.2 106.8 84 183 5,700 ▲6,870 ▲は値上げした製品です。 7 -14

EX SERIES アルミ押出材ケース ア ル ミ フ レ ー ム ／ ヒ ー ト シ ン ク ケ ー ス 型番目次/ Photo INDEX プラスチック ケース ■カスタム製品（穴加工・インクジェット印刷・シルク印刷）についてはP15－1～61をご覧下さい。 キャリング ■カスタム製品のリピート注文品は5%割引致します。 ケース ■シンプルな構造で上下カバーがアルミ押出材のケースです。 ■ 6サイズ追加し全73サイズ、色仕様は組合わせにより、4タイプから 防水・防塵 樹脂ボックス 選択可能です。 ■パネルのエッジ部はアルミ削り出し加工の為、高級感ある仕上がりです。 防水・防塵 アルミ/ 　産業機器はもちろん、オーディオ機器へのご利用にも適しています。 ステンレス ボックス 1 2 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタル ケース Raspberry Piケース 4 5 3 構成内容 フリーサイズ ケース/ No. 名　称 個　数 材　 質 色 /表面処理 フリーサイズ パネル 1 パネル　　　　　　 2 アルミ板 A1050P 　　　 シルバーアルマイト・ブラックアルマイト　　 2 上カバー　　　　　 1 アルミ押出材 A6063S-T5 シルバー・ブラック /アルマイト＆クリア塗装 ラックケース/ サブラック 3 下カバー　　　　　 1 アルミ押出材 A6063S-T5 シルバー・ブラック /アルマイト＆クリア塗装 4 取付ビス（六角穴付） 8 ステンレス　　　　　　　 無処理　　　　　　　　　　　　　　　　　　 棚板/ 5 ゴム足　　　　　　 4 ポリウレタン・合成ゴム　 ブラック　　　　　　　　　　　　　　　　　 ラックパネル ■上下カバー寸法図はP7－17～20をご参照下さい。 ■ゴム足の材質は19－11までがポリウレタン、23－5からは合成ゴムです。 電池ホルダー/ 電池ボックス 色仕様 (下記4タイプからご選択いただけます。) 記号 SS シルバー /シルバー SB シルバー /ブラック BS ブラック /シルバー BB ブラック /ブラック アクセサリー /機構部品 カスタム製品 色 技術資料/ 各種ご案内 7 -15

■下記図面は代表共通図です。 オプション部品（別売） 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータを ダウンロードしてご確認下さい。 ※c＝上下カバー長さ D ア c ル ミ フ レ ー H ム b ／ ヒ ー ト シ ン a ク W ケ ー 付属ビス 外付ブラケット EFシリーズ P7－74 ス EX 6-□、 8-□：六角穴付皿ビスM2.5×8×8本 EX11-□、14-□：六角穴付皿ビスM3 × 8×8本 EX19-□ ：六角穴付皿ビスM4 ×10×8本 EX23-□、29-□：六角穴付皿ビスM5 ×10×8本 六角レンチ 型番目次/ Photo INDEX 型番・寸法・標準価格 ■ EXシリーズをご注文の際は型番末尾□□に色記号を付けて下さい。 外形寸法 有効寸法（内部） 標準価格 外形寸法 有効寸法（内部） 型　番 型　番 標準価格 プラスチック W H D a b c （税別） W H D a b c （税別） ケース EX 6- 3- 5□□ 60.6 25.6 50 46 19.6 46 1,730 EX19- 4-13□□ 186.5 43.5 125 131 35 120 ▽ 4,960 EX 6- 3- 8□□ 60.6 25.6 77 46 19.6 73 1,790 EX19- 4-18□□ 186.5 43.5 177 131 35 172 ▽ 5,430 キャリング ケース EX 6- 3-10□□ 60.6 25.6 100 46 19.6 96 1,840 EX19- 4-23□□ 186.5 43.5 230 131 35 225 ▽ 6,020 EX 6- 4- 5□□ 60.6 35.6 50 46 29.6 46 1,950 EX19- 4-29□□ 186.5 43.5 285 131 35 280 ▽ 6,380 防水・防塵 EX 6- 4- 8□□ 60.6 35.6 77 46 29.6 73 2,010 EX19- 6-13□□ 186.5 61.5 125 131 53 120 ▽ 5,450 樹脂ボックス EX 6- 4-10□□ 60.6 35.6 100 46 29.6 96 2,080 EX19- 6-18□□ 186.5 61.5 177 131 53 172 ▽ 5,910 EX 6- 5- 5□□ 60.6 50.6 50 46 44.6 46 2,290 EX19- 6-23□□ 186.5 61.5 230 131 53 225 ▽ 6,510 防水・防塵 アルミ/ EX 6- 5- 8□□ 60.6 50.6 77 46 44.6 73 2,360 EX19- 6-29□□ 186.5 61.5 285 131 53 280 ▽ 6,870 ステンレス ボックス EX 6- 5-10□□ 60.6 50.6 100 46 44.6 96 2,420 EX19- 8-13□□ 186.5 81.5 125 131 73 120 ▽ 6,020 端子ボックス/ EX 8- 3- 6□□ 80.6 30.6 60 66 24.6 56 2,300 EX19- 8-18□□ 186.5 81.5 177 131 73 172 ▽ 6,530 防水コネクタ/ ケーブル EX 8- 3- 9□□ 80.6 30.6 90 66 24.6 86 2,380 EX19- 8-23□□ 186.5 81.5 230 131 73 225 ▽ 7,150 グランド EX 8- 3-12□□ 80.6 30.6 120 66 24.6 116 2,470 EX19- 8-29□□ 186.5 81.5 285 131 73 280 ▽ 7,710 アルミサッシ EX 8- 4- 6□□ 80.6 40.6 60 66 34.6 56 2,440 EX19-11-13□□ 186.5 106.5 125 131 98 120 ▽ 6,730 ケース EX 8- 4- 9□□ 80.6 40.6 90 66 34.6 86 2,530 EX19-11-18□□ 186.5 106.5 177 131 98 172 ▽ 7,280 アルミ EX 8- 4-12□□ 80.6 40.6 120 66 34.6 116 2,620 EX19-11-23□□ 186.5 106.5 230 131 98 225 ▽ 7,970 フレーム/ ヒートシンク EX 8- 6- 6□□ 80.6 55.6 60 66 49.6 56 2,680 EX19-11-29□□ 186.5 106.5 285 131 98 280 ▽ 8,390 ケース EX 8- 6- 9□□ 80.6 55.6 90 66 49.6 86 2,780 EX23- 5-15□□ 232 52 153 176 43 147 ▽ 6,860 EX 8- 6-12□□ 80.6 55.6 120 66 49.6 116 2,880 EX23- 5-21□□ 232 52 213 176 43 207 ▽ 7,560 メタル ケース EX11- 3- 8□□ 106 31 79 88 24 74 2,810 EX23- 5-27□□ 232 52 273 176 43 267 ▽ 8,270 EX11- 3-12□□ 106 31 119 88 24 114 2,970 EX23- 5-33□□ 232 52 333 176 43 327 ▽ 8,760 Raspberry EX11- 3-16□□ 106 31 165 88 24 160 3,160 EX23- 8-15□□ 232 77 153 176 68 147 ▽ 7,590 Piケース EX11- 5- 8□□ 106 46 79 88 39 74 3,080 EX23- 8-21□□ 232 77 213 176 68 207 ▽ 8,400 フリーサイズ EX11- 5-12□□ 106 46 119 88 39 114 3,260 EX23- 8-27□□ 232 77 273 176 68 267 ▽ 9,170 ケース/ フリーサイズ EX11- 5-16□□ 106 46 165 88 39 160 3,470 EX23- 8-33□□ 232 77 333 176 68 327 ▽ 9,700 パネル EX11- 6- 8□□ 106 61 79 88 54 74 3,550 EX23-10-15□□ 232 102 153 176 93 147 ▽ 8,740 EX11- 6-12□□ 106 61 119 88 54 114 3,750 EX23-10-21□□ 232 102 213 176 93 207 ▽ 9,560 ラックケース/ サブラック EX11- 6-16□□ 106 61 165 88 54 160 3,990 EX23-10-27□□ 232 102 273 176 93 267 ▽10,290 EX14- 4-10□□ 141 36 98 106.8 29 93 3,410 EX23-10-33□□ 232 102 333 176 93 327 ▽10,960 棚板/ EX14- 4-14□□ 141 36 138 106.8 29 133 3,660 NEW EX29- 8-23□□ 287.5 77.5 234 230 68 228 　12,050 ラックパネル EX14- 4-19□□ 141 36 188 106.8 29 183 3,960 NEW EX29- 8-30□□ 287.5 77.5 304 230 68 298 　13,710 EX14- 5-10□□ 141 51 98 106.8 44 93 3,820 NEW EX29- 8-38□□ 287.5 77.5 384 230 68 378 　15,060 電池ホルダー/ 電池ボックス EX14- 5-14□□ 141 51 138 106.8 44 133 4,090 NEW EX29-13-23□□ 287.5 127.5 234 230 118 228 　14,250 EX14- 5-19□□ 141 51 188 106.8 44 183 4,400 NEW EX29-13-30□□ 287.5 127.5 304 230 118 298 　16,110 アクセサリー EX14- 7-10□□ 141 71 98 106.8 64 93 4,550 NEW EX29-13-38□□ 287.5 127.5 384 230 118 378 　17,630 /機構部品 EX14- 7-14□□ 141 71 138 106.8 64 133 4,850 ▽は値下げした製品です。 EX14- 7-19□□ 141 71 188 106.8 64 183 5,200 カスタム製品 EX14- 9-10□□ 141 91 98 106.8 84 93 5,040 EX14- 9-14□□ 141 91 138 106.8 84 133 5,360 EX14- 9-19□□ 141 91 188 106.8 84 183 5,730 技術資料/ 各種ご案内 ■お客様の指定サイズで製作できるフリーサイズケースはP10－95～98のEXSシリーズをご利用下さい。 7 -16

EXP・EXPE・EXPF・EXEF・EX 上下カバー寸法図 EXP・EXPE・EXPF・EXEF7-3-□ EXP・EXPE・EXPF・EXEF7-4-□ EX6-3-□ EX6-4-□ 55.5 ア 55.5 ル 4 52 -R ミ 4 52 4 -R4 フ レ 49.6 ー 49.6 ム ／ 4-M2.5 47 ヒ 4-M2.5 47 ー 60 60 ト シ ン ク EXP・EXPE・EXPF・EXEF7-6-□ EXP・EXPE・EXPF・EXEF9-4-□ ケ EX6-5-□ EX8-3-□ ー ス 55.5 4 52 -R 75.5 4 72 4-R 型番目次/ 4 49.6 Photo INDEX 1.8 69.6 プラスチック ケース 4-M2.5 67 4-M2.5 47 キャリング 80 ケース 60 防水・防塵 樹脂ボックス 防水・防塵 EXP・EXPE・EXPF・EXEF9-5-□ EXP・EXPE・EXPF・EXEF9-6-□ アルミ/ ステンレス EX8-4-□ EX8-6-□ ボックス 75.5 端子ボックス/ 防水コネクタ/ 72 ケーブル 75.5 4-R グランド 4 4- 72 R4 アルミサッシ 69.6 ケース 69.6 1.8 アルミ 1.8 フレーム/ ヒートシンク ケース メタル 4-M2.5 67 4-M2.5 ケース 67 80 80 Raspberry Piケース フリーサイズ ケース/ フリーサイズ パネル EXP・EXPE12-4-□ EXP・EXPE12-6-□ EXPF・EXEF11-4-□ EXPF・EXEF11-6-□ ラックケース/ EX11-3-□ EX11-5-□ サブラック 100.5 100.5 4 95 -R 棚板/ 4 95 5 ラックパネル -R5 94.6 電池ホルダー/ 94.6 2 電池ボックス アクセサリー 4-M3 /機構部品 89 4-M3 89 105 105 カスタム製品 技術資料/ 各種ご案内 7 -17 30 20 40 32 50 25 42 17 1.8 0.9 1.80.9 0.9 1.8 1 2 1.7 1.7 1.7 1.7 1.7 1.7 7.5 3.5 8.35 7.5 8.35 1.8 1.8 8 3.5 7.35 38.5 11.5 30 10 13.5 11.5 9 9.8 17.5 12.5 45 55 35 30 47 22 35 27 0.9 0.9 1.8 1.8 0.9 1.8 1 2 1.7 1.71.7 1.7 8 3.5 7.35 1.7 1.7 7.5 3.5 8.35 3.5 8 7.35 23.5 11.51.8 1.8 45 10 20 10 9 3.8 9.8 32.5 12.5

EXP・EXPE12-7-□ EXPF・EXEF11-7-□ EX11-6-□ 100.5 ア 4- 95 ル R5 ミ フ 94.6 レ ー 2 ム ／ ヒ ー ト 4-M3 89 シ ン 105 ク ケ ー ス EXP・EXPE・EXPF・EXEF15-5-□ EXP・EXPE・EXPF・EXEF15-6-□ EX14-4-□ EX14-5-□ 135.5 型番目次/ 135.5 130 Photo 4 130 - INDEX R 4 5 -R5 プラスチック 129.6 ケース 129.6 2 8.6 8.6 キャリング ケース 2-M3用ナットスライド用溝 116 4-M3 4-M3 2-M3用ナットスライド用溝 116 防水・防塵 124 樹脂ボックス 140 124 140 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ EXP・EXPE・EXPF・EXEF15-8-□ EXP・EXPE・EXPF・EXEF15-10-□ ケーブル グランド EX14-7-□ EX14-9-□ アルミサッシ 135.5 ケース 130 4-R アルミ 135.5 5 フレーム/ ヒートシンク 4- 130 ケース R5 129.6 メタル ケース 129.6 2 2 Raspberry Piケース 2-M3用ナットスライド用溝 2-M3用ナットスライド用溝 8.6 フリーサイズ 8.6 ケース/ フリーサイズ パネル 116 4-M3 116 4-M3 ラックケース/ サブラック 124 124 140 140 棚板/ ラックパネル 電池ホルダー/ ■オプションでナットをご用意しております。 電池ボックス 下カバーの幅が140mm以上にあります ナットスライド用溝にご利用いただけます。 アクセサリー /機構部品 P7-21をご参照下さい。 ナットスライド用溝 カスタム製品 ナット 技術資料/ 各種ご案内 7 -18 70 60 35 25 60 50 1.5 5.3 1.5 5.3 1 2 1 2 1 2 1.8 1.8 1.8 1.8 9 3.8 9.8 10 3.8 8.55 1.8 1.8 3.8 47.5 12.5 3.8 3.8 10 8.55 58.95 11.05 3.8 3.8 23.95 11.05 90 50 80 40 1.5 1.5 5.3 5.3 1 1 22 1.8 1.8 1.8 1.8 10 3.8 8.55 3.8 10 3.8 8.55 3.8 3.8 3.8 38.95 11.05 78.95 11.05

EXP・EXPE・EXPT・EXPF・EXEF20-6-□ EXP・EXPE・EXPT20-7-□ EX19-4-□ EXPF・EXEF20-8-□ EX19-6-□ ア 180.5 ル 4-R 173 ミ 180.5 6 4-R 173 フ 6 170 レ 170 157.5 ー 157.5 132 132 ム ／ 4-M4 142 142 4-M4 ヒ 162 162 ー 185 185 ト 　4-M3用ナットスライドスライド用溝 　4-M3用ナットスライド用溝 シ ン ク EXP・EXPE・EXPT20-9-□ EXP・EXPE・EXPT・EXPF・EXEF20-12-□ ケ EXPF・EXEF20-10-□ EX19-11-□ ー EX19-8-□ 180.5 ス 180.5 4-R6 173 4-R 173 6 170 170 型番目次/ Photo INDEX 157.5 132 プラスチック 157.5 ケース 132 142 4-M4 162 キャリング 185 142 4-M4 ケース 　4-M3用ナットスライド用溝 162 185 　4－M3用ナットスライド用溝 防水・防塵 樹脂ボックス EXP・EXPE・EXPT24-6-□ 防水・防塵 EXPF・EXEF24-7-□ アルミ/ ステンレス EX23-5-□ ボックス 224 221 端子ボックス/ 防水コネクタ/ 218 ケーブル 201.5 グランド 191.5 アルミサッシ ケース 215 アルミ 201.5 フレーム/ ヒートシンク ケース 177 187 メタル 207 ケース 4-M5 230 ナットスライド用溝 　6－M3用ナットスライド用溝 Raspberry Piケース ナット フリーサイズ EXP・EXPE・EXPT・EXPF・EXEF24-9-□ ケース/ フリーサイズ EX23-8-□ パネル 224 221 ラックケース/ ■オプションでナットをご用意しております。 サブラック 218 下カバーの幅が140mm以上にあります 4 201.5 -R6 ナットスライド用溝にご利用いただけます。 棚板/ P7-21をご参照下さい。 ラックパネル 191.5 215 電池ホルダー/ 201.5 電池ボックス 177 アクセサリー /機構部品 187 207 230 4-M5 カスタム製品 　6－M3用ナットスライド用溝 技術資料/ 各種ご案内 7 -19 80 42 75 50 68 30 63 38 1.5 1.5 2.5 5.3 2.5 5.3 5.3 5.3 2.5 5.3 2.5 5.3 3.3 3.3 1 2.5 1 2.5 1.8 1.8 1.8 1.8 1 12 3.8 11 1 12 3.8 11 3.8 3.8 65 15 27 15 12.5 1.8 12.5 4.5 1.8 4.5 4.5 2.2 4.5 2.2 13.2 13.2 32 18 57 18 105 60 93 48 2.5 5.3 2.5 5.3 3.3 3.31 1 2.5 2.5 1.8 1.8 1.8 1.8 12 3.8 11 12 3.8 11 3.8 3.8 3.8 3.8 90 15 45 15 -R 6 4

EXP・EXPE・EXPT24-11-□ EXPF・EXEF24-12-□ EX23-10-□ 224 ア 221 ル 218 ミ 201.5 フ レ 191.5 ー 215 ム ／ ヒ 201.5 ー 177 ト シ ン 187 ク 207 ケ 230 4-M5 ー 6－M3用ナットスライド用溝 ス EXP・EXPE・EXPT30-9-□ 型番目次/ EX29-8-□ Photo INDEX 279 プラスチック 276 ケース 272 4-R6.5 257 キャリング ケース 247 防水・防塵 266.4 樹脂ボックス 257 231 防水・防塵 アルミ/ ステンレス ボックス 242 端子ボックス/ 262 4-M5 防水コネクタ/ ケーブル 285 グランド 6-M3用ナットスライド用溝 アルミサッシ ケース アルミ フレーム/ EXP・EXPE・EXPT30-14-□ ヒートシンク ケース EX29-13-□ メタル 279 ケース 276 272 Raspberry Piケース 4-R 257 6.5 フリーサイズ ケース/ フリーサイズ パネル 247 ラックケース/ 266.4 サブラック 257 棚板/ ラックパネル 231 電池ホルダー/ 電池ボックス 242 アクセサリー 262 4-M5 /機構部品 285 6-M3用ナットスライド用溝 カスタム製品 技術資料/ 各種ご案内 7 -20 75 125 62 112 100 88 1.5 5.8 1.5 2.5 5.8 2.5 5.8 5.8 1.5 2.5 5.3 5.3 1 12.5 4.5 1.8 4.5 4.5 2.2 4.5 4.5 13.2 12.5 4.5 1.8 12.5 4.5 1.8 82 18 4.5 2.2 4.54.5 2.2 4.5 4.5 13.2 13.2 107 18 57 186 4- R
