DINレール取付足 DRFシリーズ

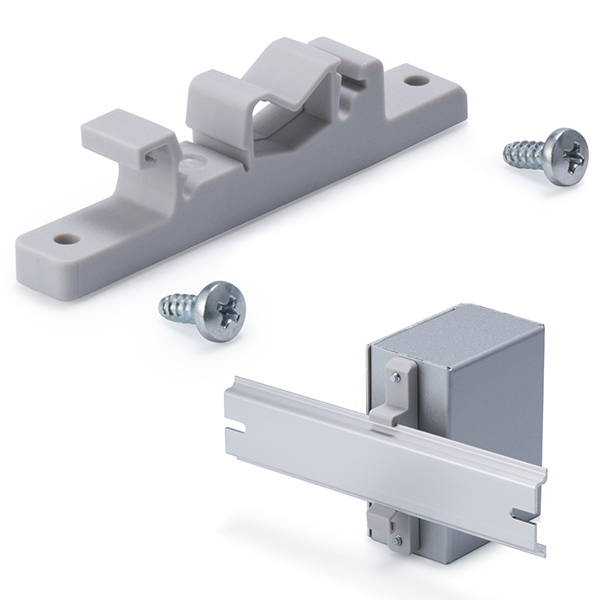

DRF SERIES DINレール取付足 ■詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 取付例 取付穴寸法図 12.1 5.7 9.8 0.5 11 2-φ5 DINレール 35mm 12.3 9.4 2-φ3.4 19.8 1 2 35mmに取付けした場合 ■ワンタッチで取り外しが出来るDINレール取付足です。 ■まとめてご購入の場合はパック売りをご利用下さい。単価が下がりお得です。 テクニカルデータ ■従来品のCKD-80は販売終了となり、DRF80-1が代替品となります。 耐荷重：1.5kg     DRF80-1の方がお求めになりやすい価格設定となっております。 構成内容 No. 名　称 個　数 材　質 色 / 表面処理 1 取付足 　　　　　　　　　　　　　　 1 ナイロン6 ホワイトグレー 2 取付ビス (バインドタッピング 4×10) 2 鉄  　　　 三価クロメート 型番・標準価格 型　番 入　数 標準価格(税別) / 袋 DRF80-1   1 / 袋    190 DRF80-1-P 20 / 袋 3,020 取付例（2個使用） DRF-1 46.5 17 35.1 3.6 77 66 5.5 75.4 0.8 66

時代に逆行した低価格タイプ発売！ TKR‌SERIES DINレールストッパー ■ ‌各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 TKR-TWE1 47 6 TKR35-1 46 9.4 ■DINレール(35mm)用の機器や端子台を固定する為の金具です。 ■ TKR-TWE1は薄型タイプです。高さのある物を取付ける場合は TKR35-1をご使用ください。 ■従来品TKR-JTXE3は販売終了となります。‌ TKR35-1は従来品と比べ低価格となっております。 型番・標準価格 型　番 材質 色‌/‌表面処理 入　数 標準価格（税別）/‌袋 従来品型番 従来品標準価格（税別）‌/‌袋 TKR-TWE1 鋼板 三価クロメート ‌ 2‌/‌袋 ‌ ‌210 ─ ─ NEW TKR35-1 鋼板 三価クロメート ‌ 2‌/‌袋 ‌ ‌140 TKR-JTXE3 210 NEW TKR35-1-P 鋼板 三価クロメート 50‌/‌袋 3,080 ─ ─ ※標準価格は目安の販売価格となります。 DRS‌SERIES 低価格型DINレールストッパー ■ ‌各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 DRS35-2 43.5 9.4 ■樹脂製で大幅に低価格なDINレール(35mm)用のストッパーです。 ■付属ネジでDINレールを押さえつける事により固定が出来ます。 型番・標準価格 型　番 材質 色‌/‌表面処理 入　数 標準価格（税別）/‌袋 DRS35-2 PA66 ライトグレー ‌ 2‌/‌袋 ‌ ‌‌ 85 DRS35-2-P PA66 ライトグレー 50‌/‌袋 1,550 ※標準価格は目安の販売価格となります。 (21.3) (23.5) 11 10.6 34.9
