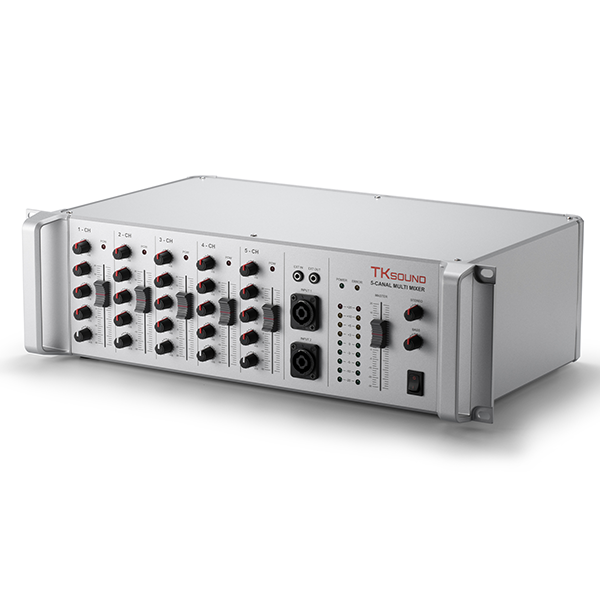

EMCシールドラックマウントケース AUXREシリーズ

新型アルミケースが14タイプに！ NEW TYPE アルミ開閉ボックスタイプ NEW TYPE ラックマウントケースタイプ 高さ177タイプが追加となり、サイズ展開拡大！ NEW SIZE スタンダードタイプ パネル脱着タイプ コーナーガード付タイプ コントロールボックスタイプ

AUXRE SERIES EMCシールドラックマウントケース ■ カスタム製品（穴加工・インクジェット印刷・表面シート製作）についてはホームページをご覧下さい。 ■ カスタム製品のリピート注文品は5%割引致します。 ■ 上下カバーの嵌合部にシールドガスケットを付けたEMCシールドタイプの取手付19インチラックマウントケースです。 ■ 外枠４面がアルミ押出材の側板で構成されたフラットで強度のあるラックケースです。 ■ 高さ4サイズ・奥行き7サイズの計28サイズ、色仕様2色から選択可能です。 ■ 音響・映像機器、通信機器、ラックマウントPC、測定器など様々な用途にご利用いただけます。 4 付属ビス： ・カバー、下カバー取付 　台形M3ｘ5 ニッケルｘ8~16 ・側板取付 　皿M3ｘ8 ニッケルｘ16 1 締め付けトルク：0.3～0.6N・ｍ 2 ※ トルク値は使用条件により異なりますので参考 値としてご利用いただき、必ずトルクテストを 行ってからご使用下さい。 7 3 6 5 専用シャーシ オプション品（別売） 構成内容 No. 名　称 個　数 材　質 色 / 表面処理 1 取手付マウントブラケット 2 アルミダイキャスト ADC12 シルバー塗装・ブラック塗装（内部無処理） 2 コーナーブロック　　　　 2 アルミダイキャスト ADC12 シルバー塗装・ブラック塗装（内部無処理） 3 側板　　　　　　　　　　 4 アルミ押出材 A6063S-T5 シルバー塗装（内部無処理） 4 カバー　　　　　　　　　 1 アルミ板 A1100P シルバー塗装（裏面導通処理） 5 下カバー　　　　　　　　 1 アルミ板 A1100P シルバー塗装（裏面導通処理） 6 ゴム足　　　　　　　　　 4 合成ゴム ブラック 7 EMCシールドガスケット　 8 導電性繊維（UL94V-0） メタリックグレー 13

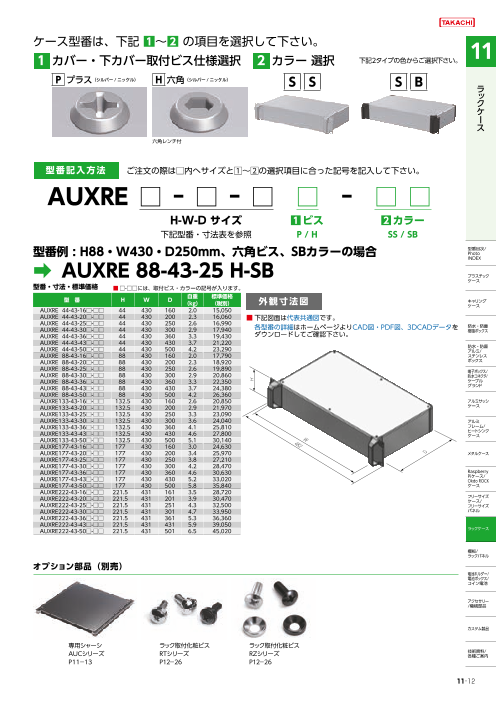

ケース型番は、下記 1～2 の項目を選択し、決定して下さい。 1 カバー・下カバー取付ビス仕様選択 P プラス（シルバー / ニッケル） H 六角（シルバー / ニッケル） 六角レンチ付 2 カラー 選択 下記2タイプの色からご選択下さい。 S S S B 型番記入方法 　ご注文の際は□内へサイズと1～2の選択項目に合った記号を記入して下さい。 AUXRE □ - □ - □　□  -  □ □ H-W-D サイズ 1ビス 2カラー 下記型番・寸法表を参照 P / H SS / SB 型番例 : H88・W430・D250mm、六角ビス、SBカラーの場合 ➡ AUXRE 88-43-25 H-SB 型番・寸法・標準価格 ■ □-□□には、取付ビス・カラーの記号が入ります。 型　番 H W D 自重 標準価格 （kg） （税別） 外観寸法図 AUXRE 44-43-16□-□□ 44 430 160 2.0 15,050 AUXRE 44-43-20□-□□ 44 430 200 2.3 16,060 ■ 下記図面は代表共通図です。 AUXRE 44-43-25□-□□ 44 430 250 2.6 16,990 AUXRE 44-43-30□-□□ 44 430 300 2.9 17,940 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータを AUXRE 44-43-36□-□□ 44 430 360 3.3 19,430 ダウンロードしてご確認下さい。 AUXRE 44-43-43□-□□ 44 430 430 3.7 21,220 AUXRE 44-43-50□-□□ 44 430 500 4.2 23,290 AUXRE 88-43-16□-□□ 88 430 160 2.0 17,790 AUXRE 88-43-20□-□□ 88 430 200 2.3 18,920 AUXRE 88-43-25□-□□ 88 430 250 2.6 19,890 AUXRE 88-43-30□-□□ 88 430 300 2.9 20,860 AUXRE 88-43-36□-□□ 88 430 360 3.3 22,350 AUXRE 88-43-43□-□□ 88 430 430 3.7 24,380 AUXRE 88-43-50□-□□ 88 430 500 4.2 26,360 AUXRE133-43-16□-□□ 132.5 430 160 2.6 20,850 AUXRE133-43-20□-□□ 132.5 430 200 2.9 21,970 AUXRE133-43-25□-□□ 132.5 430 250 3.3 23,090 AUXRE133-43-30□-□□ 132.5 430 300 3.6 24,040 AUXRE133-43-36□-□□ 132.5 430 360 4.1 25,810 AUXRE133-43-43□-□□ 132.5 430 430 4.6 27,800 W AUXRE133-43-50□-□□ 132.5 430 500 5.1 30,140 ＝ 4 4 8 3 2 0 AUXRE177-43-16□-□□ 177 430 160 3.0 24,630 AUXRE177-43-20□-□□ 177 430 200 3.4 25,970 D AUXRE177-43-25□-□□ 177 430 250 3.8 27,210 AUXRE177-43-30□-□□ 177 430 300 4.2 28,470 AUXRE177-43-36□-□□ 177 430 360 4.6 30,630 AUXRE177-43-43□-□□ 177 430 430 5.2 33,020 AUXRE177-43-50□-□□ 177 430 500 5.8 35,840 オプション部品（別売） 専用シャーシ ラック取付化粧ビス ラック取付化粧ビス AUCシリーズ　P47 RTシリーズ RZシリーズ 詳細はホームページをご覧下さい 詳細はホームページをご覧下さい 14 H

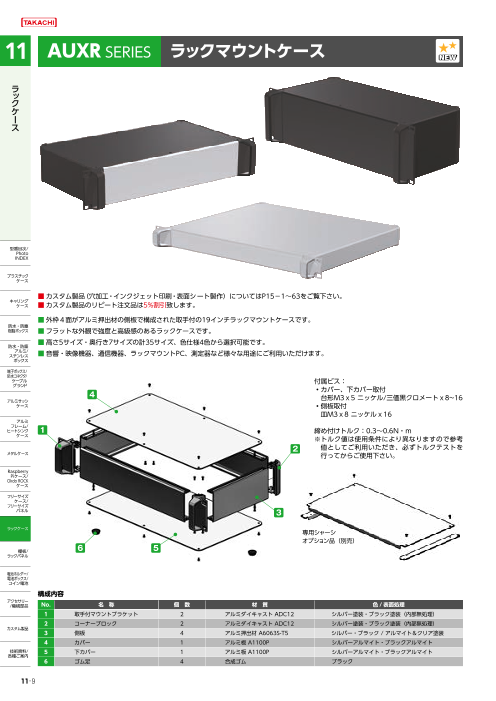

AUXR SERIES ラックマウントケース ■ カスタム製品（穴加工・インクジェット印刷・表面シート製作）についてはホームページをご覧下さい。 ■ カスタム製品のリピート注文品は5%割引致します。 ■ 外枠４面がアルミ押出材の側板で構成された取手付の19インチラックマウントケースです。 ■ フラットな外観で強度と高級感のあるラックケースです。 ■ 高さ4サイズ・奥行き7サイズの計28サイズ、色仕様4色から選択可能です。 ■ 音響・映像機器、通信機器、ラックマウントPC、測定器など様々な用途にご利用いただけます。 付属ビス： 4 ・カバー、下カバー取付 　台形M3ｘ5 ニッケル/三価黒クロメートｘ8~16 ・側板取付 　皿M3ｘ8 ニッケルｘ16 1 締め付けトルク：0.3～0.6N・ｍ ※ トルク値は使用条件により異なりますので参考 2 値としてご利用いただき、必ずトルクテストを 行ってからご使用下さい。 3 専用シャーシ オプション品（別売） 6 5 構成内容 No. 名　称 個　数 材　質 色 / 表面処理 1 取手付マウントブラケット 2 アルミダイキャスト ADC12 シルバー塗装・ブラック塗装（内部無処理） 2 コーナーブロック　　　　 2 アルミダイキャスト ADC12 シルバー塗装・ブラック塗装（内部無処理） 3 側板　　　　　　　　　　 4 アルミ押出材 A6063S-T5 シルバーアルマイト・ブラックアルマイト 4 カバー　　　　　　　　　 1 アルミ板 A1100P シルバーアルマイト・ブラックアルマイト 5 下カバー　　　　　　　　 1 アルミ板 A1100P シルバーアルマイト・ブラックアルマイト 6 ゴム足　　　　　　　　　 4 合成ゴム ブラック 11

ケース型番は、下記 1～2 の項目を選択し、決定して下さい。 1 カバー・下カバー取付ビス仕様選択 P プラス（シルバー / ニッケル） （ブラック / 三価黒クロメート） H 六角（シルバー / ニッケル） ※ビスの色はカバー・下カバーの色と同色となります。 （ブラック / 三価黒クロメート） 六角レンチ付 2 カラー 選択 下記4タイプの色からご選択下さい。 S S S B B S B B 型番記入方法 　ご注文の際は□内へサイズと1～2の選択項目に合った記号を記入して下さい。 AUXR □ - □ - □　□  -  □ □ H-W-D サイズ 1ビス 2カラー 下記型番・寸法表を参照 P / H SS / SB / BS / BB 型番例 : H88・W430・D250mm、六角ビス、SBカラーの場合 ➡ AUXR 88-43-25 H-SB 型番・寸法・標準価格 ■ □-□□には、取付ビス・カラーの記号が入ります。 型　番 H W D 自重 標準価格 （kg） （税別） 外観寸法図 AUXR 44-43-16□-□□ 44 430 160 1.6 13,530 AUXR 44-43-20□-□□ 44 430 200 1.8 14,700 ■ 下記図面は代表共通図です。 AUXR 44-43-25□-□□ 44 430 250 2.1 15,720 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータを AUXR 44-43-30□-□□ 44 430 300 2.4 16,710 ダウンロードしてご確認下さい。 AUXR 44-43-36□-□□ 44 430 360 2.7 18,460 AUXR 44-43-43□-□□ 44 430 430 3.1 20,570 AUXR 44-43-50□-□□ 44 430 500 3.5 22,590 AUXR 88-43-16□-□□ 88 430 160 2.0 15,060 AUXR 88-43-20□-□□ 88 430 200 2.3 16,470 AUXR 88-43-25□-□□ 88 430 250 2.6 17,530 AUXR 88-43-30□-□□ 88 430 300 2.9 18,590 AUXR 88-43-36□-□□ 88 430 360 3.3 20,510 AUXR 88-43-43□-□□ 88 430 430 3.7 22,970 AUXR 88-43-50□-□□ 88 430 500 4.2 25,200 AUXR133-43-16□-□□ 132.5 430 160 2.6 17,850 AUXR133-43-20□-□□ 132.5 430 200 2.9 19,160 AUXR133-43-25□-□□ 132.5 430 250 3.2 20,320 AUXR133-43-30□-□□ 132.5 430 300 3.6 21,500 AUXR133-43-36□-□□ 132.5 430 360 4.0 23,730 AUXR133-43-43□-□□ 132.5 430 430 4.6 26,230 AUXR133-43-50□-□□ 132.5 430 500 5.1 28,600 W＝ 4 4 8 3 AUXR177-43-16□-□□ 177 430 160 3.0 20,590 2 0 AUXR177-43-20□-□□ 177 430 200 3.4 22,050 D AUXR177-43-25□-□□ 177 430 250 3.8 23,350 AUXR177-43-30□-□□ 177 430 300 4.2 24,690 AUXR177-43-36□-□□ 177 430 360 4.6 27,200 AUXR177-43-43□-□□ 177 430 430 5.2 29,780 AUXR177-43-50□-□□ 177 430 500 5.7 32,300 オプション部品（別売） 専用シャーシ ラック取付化粧ビス ラック取付化粧ビス AUCシリーズ　P47 RTシリーズ RZシリーズ 詳細はホームページをご覧下さい 詳細はホームページをご覧下さい 12 H

AUPRE SERIES EMCシールドラックマウントケース ■ カスタム製品（穴加工・インクジェット印刷・表面シート製作）についてはホームページをご覧下さい。 ■ カスタム製品のリピート注文品は5%割引致します。 ■ 上下カバー・パネルの嵌合部にシールドガスケットをつけたEMCシールドタイプの取手付19インチラックマウントケースです。 ■ パネルは付け外し可能となっており、落下防止ビスを使用しているため容易に脱着が可能です。 ■ 高さ3サイズ・奥行き7サイズの計21サイズ、色仕様2色から選択可能です。 ■ 音響・映像機器、通信機器、ラックマウントPC、測定器など様々な用途にご利用いただけます。 付属ビス： 6 ・カバー、下カバー取付 　台形M3ｘ5 ニッケルｘ8~16 ・フレーム、側板取付 　皿M3ｘ8 ニッケルｘ16 1 4 ・パネル取付 　ナベM2.5ｘ7　ニッケルｘ12 締 め付けトルク：｛M2.5は0.15～0.2N・ｍ M3は0.3～0.6N・ｍ ※ トルク値は使用条件により異なりますので参考 値としてご利用いただき、必ずトルクテストを 行ってからご使用下さい。 2 5 3 8 7 9 専用シャーシ オプション品（別売） 構成内容 No. 名　称 個　数 材　質 色 / 表面処理 1 取手付マウントブラケット 2 アルミダイキャスト ADC12 シルバー塗装・ブラック塗装（内部無処理） 2 コーナーブロック　　　　 2 アルミダイキャスト ADC12 シルバー塗装・ブラック塗装（内部無処理） 3 側板　　　　　　　　　　 2 アルミ押出材 A6063S-T5 シルバー塗装（内部無処理） 4 フレーム　　　　　　　　 4 アルミ押出材 A6063S-T5 シルバー塗装（内部無処理） 5 パネル　　　　　　　　　 2 アルミ板 A1100P シルバー塗装（裏面導通処理） 6 カバー　　　　　　　　　 1 アルミ板 A1100P シルバー塗装（裏面導通処理） 7 下カバー　　　　　　　　 1 アルミ板 A1100P シルバー塗装（裏面導通処理） 8 ゴム足　　　　　　　　　 4 合成ゴム ブラック 9 EMCシールドガスケット　 16 導電性繊維（UL94V-0） メタリックグレー 9

ケース型番は、下記 1～2 の項目を選択し、決定して下さい。 1 カバー・下カバー取付ビス仕様選択 P プラス（シルバー / ニッケル） H 六角（シルバー / ニッケル） 六角レンチ付 2 カラー 選択 下記2タイプの色からご選択下さい。 S S S B 型番記入方法 　ご注文の際は□内へサイズと1～2の選択項目に合った記号を記入して下さい。 AUPRE □ - □ - □　□  -  □ □ H-W-D サイズ 1ビス 2カラー 下記型番・寸法表を参照 P / H SS / SB 型番例 : H88・W430・D250mm、六角ビス、SBカラーの場合 ➡ AUPRE 88-43-25 H-SB 型番・寸法・標準価格 ■ □-□□には、取付ビス・カラーの記号が入ります。 型　番 H W D 自重 標準価格 （kg） （税別） 外観寸法図 AUPRE 88-43-16□-□□ 88 430 160 2.1 21,660 AUPRE 88-43-20□-□□ 88 430 200 2.3 23,050 ■ 下記図面は代表共通図です。 AUPRE 88-43-25□-□□ 88 430 250 2.6 24,020 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータを AUPRE 88-43-30□-□□ 88 430 300 2.9 24,990 ダウンロードしてご確認下さい。 AUPRE 88-43-36□-□□ 88 430 360 3.3 26,430 AUPRE 88-43-43□-□□ 88 430 430 3.7 28,490 AUPRE 88-43-50□-□□ 88 430 500 4.2 29,830 AUPRE133-43-16□-□□ 132.5 430 160 2.5 24,440 AUPRE133-43-20□-□□ 132.5 430 200 2.8 25,740 AUPRE133-43-25□-□□ 132.5 430 250 3.1 26,950 AUPRE133-43-30□-□□ 132.5 430 300 3.5 27,920 AUPRE133-43-36□-□□ 132.5 430 360 3.9 29,500 AUPRE133-43-43□-□□ 132.5 430 430 4.4 31,720 AUPRE133-43-50□-□□ 132.5 430 500 4.9 33,120 AUPRE177-43-16□-□□ 177 430 160 2.8 29,000 W AUPRE177-43-20□-□□ 177 430 200 3.1 30,370 ＝ 4 4 8 3 2 0 AUPRE177-43-25□-□□ 177 430 250 3.5 31,610 D AUPRE177-43-30□-□□ 177 430 300 3.9 32,890 AUPRE177-43-36□-□□ 177 430 360 4.4 35,070 AUPRE177-43-43□-□□ 177 430 430 5.0 37,500 AUPRE177-43-50□-□□ 177 430 500 5.5 39,730 オプション部品（別売） 専用シャーシ ラック取付化粧ビス ラック取付化粧ビス AUCシリーズ　P47 RTシリーズ RZシリーズ 詳細はホームページをご覧下さい 詳細はホームページをご覧下さい 10 H

AUR SERIES ラックマウントケース ■ カスタム製品（穴加工・インクジェット印刷・表面シート製作）についてはホームページをご覧下さい。 ■ カスタム製品のリピート注文品は5%割引致します。 ■ 19インチラックにマウント出来る取手付ラックケースです。パネルが差込式でスッキリした外観です。 デスクトップ型としてもご使用出来ます。 ■ 高さ4サイズ・奥行き7サイズの計28サイズ、色仕様4色から選択可能です。 ■ 音響・映像機器、通信機器、ラックマウントPC、測定器など様々な用途にご利用いただけます。 6 付属ビス： ・カバー、下カバー取付 　台形M3ｘ5 ニッケル/三価黒クロメートｘ8~16 ・フレーム、側板取付 1 　皿M3ｘ8 ニッケルｘ16 4 締め付けトルク：0.3～0.6N・ｍ 2 ※ トルク値は使用条件により異なりますので参考 値としてご利用いただき、必ずトルクテストを 行ってからご使用下さい。 5 3 8 7 専用シャーシ オプション品（別売） 構成内容 No. 名　称 個　数 材　質 色 / 表面処理 1 取手付マウントブラケット 2 アルミダイキャスト ADC12 シルバー塗装・ブラック塗装（内部無処理） 2 コーナーブロック 　　　　 2 アルミダイキャスト ADC12 シルバー塗装・ブラック塗装（内部無処理） 3 側板 　　　　　　　　　　 2 アルミ押出材 A6063S-T5 シルバーアルマイト・ブラックアルマイト 4 フレーム 　　　　　　　　 4 アルミ押出材 A6063S-T5 シルバーアルマイト・ブラックアルマイト 5 パネル 　　　　　　　　　 2 アルミ板 A1100P シルバーアルマイト・ブラックアルマイト 6 カバー 　　　　　　　　　 1 アルミ板 A1100P シルバーアルマイト・ブラックアルマイト 7 下カバー 　　　　　　　　 1 アルミ板 A1100P シルバーアルマイト・ブラックアルマイト 8 ゴム足　　　　　 　　　　 4 合成ゴム ブラック 5

ケース型番は、下記 1～2 の項目を選択し、決定して下さい。 1 カバー・下カバー取付ビス仕様選択 P プラス（シルバー / ニッケル） （ブラック / 三価黒クロメート） H 六角（シルバー / ニッケル） ※ビスの色はカバー・下カバーの色と同色となります。 （ブラック / 三価黒クロメート） 六角レンチ付 2 カラー 選択 下記4タイプの色からご選択下さい。 S S S B B S B B 型番記入方法 　ご注文の際は□内へサイズと1～2の選択項目に合った記号を記入して下さい。 AUR □ - □ - □　□  -  □ □ H-W-D サイズ 1ビス 2カラー 下記型番・寸法表を参照 P / H SS / SB / BS / BB 型番例 : H88・W430・D250mm、六角ビス、BSカラーの場合 ➡ AUR 88-43-25 H-BS 型番・寸法・標準価格 ■ □-□□には、取付ビス・カラーの記号が入ります。 型　番 H W D 自重 標準価格 （kg） （税別） 外観寸法図 AUR 44-43-16□-□□ 44 430 160 1.5 14,120 AUR 44-43-20□-□□ 44 430 200 1.8 15,270 ■ 下記図面は代表共通図です。 AUR 44-43-25□-□□ 44 430 250 2.0 16,250 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータを AUR 44-43-30□-□□ 44 430 300 2.3 17,220 ダウンロードしてご確認下さい。 AUR 44-43-36□-□□ 44 430 360 2.7 19,120 AUR 44-43-43□-□□ 44 430 430 3.1 21,190 AUR 44-43-50□-□□ 44 430 500 3.5 22,530 AUR 88-43-16□-□□ 88 430 160 1.9 15,840 AUR 88-43-20□-□□ 88 430 200 2.1 16,740 AUR 88-43-25□-□□ 88 430 250 2.5 17,780 AUR 88-43-30□-□□ 88 430 300 2.8 18,820 AUR 88-43-36□-□□ 88 430 360 3.2 20,830 AUR 88-43-43□-□□ 88 430 430 3.6 23,270 AUR 88-43-50□-□□ 88 430 500 4.1 24,760 AUR133-43-16□-□□ 132.5 430 160 2.3 17,960 AUR133-43-20□-□□ 132.5 430 200 2.6 19,260 AUR133-43-25□-□□ 132.5 430 250 2.9 20,400 AUR133-43-30□-□□ 132.5 430 300 3.3 21,560 AUR133-43-36□-□□ 132.5 430 360 3.7 23,750 AUR133-43-43□-□□ 132.5 430 430 4.2 26,230 AUR133-43-50□-□□ 132.5 430 500 4.7 27,920 W＝ 4 4 8 3 AUR177-43-16□-□□ 177 430 160 2.6 21,310 2 0 AUR177-43-20□-□□ 177 430 200 2.9 22,770 D AUR177-43-25□-□□ 177 430 250 3.3 24,080 AUR177-43-30□-□□ 177 430 300 3.7 25,430 AUR177-43-36□-□□ 177 430 360 4.2 27,940 AUR177-43-43□-□□ 177 430 430 4.7 30,550 AUR177-43-50□-□□ 177 430 500 5.3 32,720 オプション部品（別売） 専用シャーシ ラック取付化粧ビス ラック取付化粧ビス AUCシリーズ　P47 RTシリーズ RZシリーズ 詳細はホームページをご覧下さい 詳細はホームページをご覧下さい 6 H

AUXE SERIES EMCシールドボックス ■ カスタム製品（穴加工・インクジェット印刷・表面シート製作）についてはホームページをご覧下さい。 ■ カスタム製品のリピート注文品は5%割引致します。 ■ 上下カバーの嵌合部にシールドガスケットを付けたEMCシールド対策ボックスです。 ■ 外枠４面がアルミ押出材の側板で構成されたフラットで強度のあるアルミボックスです。 ■ 高さ44、177の２タイプが追加となり、高さ5サイズ・幅8サイズ・奥行き7サイズの計135サイズ、色仕様2色から選択可能です。 ■ 産業用コントローラー、工作機械用操作盤、オーディオアンプ、電源装置など様々な用途にご利用いただけます。 3 2 1 付属ビス： ・カバー、下カバー取付 　台形M3ｘ5 ニッケルｘ8~16　 6 ・側板取付 　皿M3ｘ8 ニッケルｘ16 ・アルミ足取付 　バインドM4ｘ8 三価黒クロメートｘ4 4 5 締め付けトルク：0.3～0.6N・ｍ ※ トルク値は使用条件により異なりますので参考値 としてご利用いただき、必ずトルクテストを行っ てからご使用下さい。 43

構成内容 No. 名　称 個　数 材　質 色 / 表面処理 1 コーナーブロック 　　　 4 アルミダイキャスト ADC12 シルバー塗装・ブラック塗装（内部無処理） 2 側板 　　　　　　　　　 4 アルミ押出材 A6063S-T5 シルバー塗装（内部無処理） 　　　　　　 3 カバー 　　　　　　　　 1 アルミ板 A1100P シルバー塗装（裏面導通処理） 　　　　　 4 下カバー 　　　　　　　 1 アルミ板 A1100P シルバー塗装（裏面導通処理） 　　　　　 5 ゴム足 / アルミ足 　　　 4 合成ゴム/ アルミ ブラック（ゴム足）・アルマイト（アルミ足） 6 EMCシールドガスケット 8 導電性繊維（UL94V-0） メタリックグレー 　　　　　　　　　　　 ケース型番は、下記 1～3 の項目を選択し、決定して下さい。 1 滑り止め足仕様選択 2 カバー・下カバー取付ビス仕様選択 R ゴム足（ブラック） A アルミ足（シルバー / アルマイト） P プラス（シルバー / ニッケル） H 六角（シルバー / ニッケル） ※ゴム足とアルミ足では価格が異なります。 六角レンチ付 3 カラー 選択 下記2タイプの色からご選択下さい。 S S S B 型番記入方法 　ご注文の際は□内へサイズと1～3の選択項目に合った記号を記入して下さい。 AUXE □ - □ - □　□ □ - □ □ H-W-D サイズ 1足 2ビス 3カラー 45～46ページ型番・寸法表を参照 R / A P / H SS / SB 型番例 : H132.5・W300・D300mm、ゴム足、プラスビス、SBカラーの場合 ➡ AUXE 133-30-30 RP-SB 44

オプション部品（別売） 専用シャーシ コーナーガード エラストマー取手 アルミ取手 AUCシリーズ　P47 AUCGシリーズ　P48 FM200 OHシリーズ 詳細はホームページをご覧下さい 詳細はホームページをご覧下さい モニターアーム MARシリーズ 詳細はホームページをご覧下さい 外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 ■ ゴム足/アルミ足から選択可能です。 ゴム足/アルミ足は高さサイズが異なります。 ゴム足 H アルミ足 W D 型番・寸法・標準価格 ■ □□-□□には、滑り止め足・取付ビス・カラーの記号が入ります。 型　番 H W D 自重 標準価格（税別）標準価格（税別） （kg） Rタイプ Aタイプ 型　番 H W D 自重 標準価格（税別）標準価格（税別） （kg） Rタイプ Aタイプ NEW AUXE 44-16-16□□-□□ 44 160 160 0.7 10,420 11,760 NEW AUXE 44-36-36□□-□□ 44 360 360 2.3 17,720 19,060 NEW AUXE 44-20-16□□-□□ 44 200 160 0.8 10,970 12,330 NEW AUXE 44-43-16□□-□□ 44 430 160 1.5 14,230 15,600 NEW AUXE 44-20-20□□-□□ 44 200 200 0.9 11,610 12,940 NEW AUXE 44-43-20□□-□□ 44 430 200 1.7 15,220 16,570 NEW AUXE 44-25-16□□-□□ 44 250 160 1.0 11,600 12,930 NEW AUXE 44-43-25□□-□□ 44 430 250 2.0 16,170 17,510 NEW AUXE 44-25-20□□-□□ 44 250 200 1.1 12,270 13,610 NEW AUXE 44-43-30□□-□□ 44 430 300 2.3 17,100 18,430 NEW AUXE 44-25-25□□-□□ 44 250 250 1.3 13,280 14,630 NEW AUXE 44-43-36□□-□□ 44 430 360 2.6 18,590 19,940 NEW AUXE 44-30-16□□-□□ 44 300 160 1.1 12,200 13,560 NEW AUXE 44-43-43□□-□□ 44 430 430 3.0 20,380 21,740 NEW AUXE 44-30-20□□-□□ 44 300 200 1.3 12,940 14,290 NEW AUXE 44-50-30□□-□□ 44 500 300 2.6 19,220 20,630 NEW AUXE 44-30-25□□-□□ 44 300 250 1.5 14,070 15,400 NEW AUXE 44-50-36□□-□□ 44 500 360 3.0 20,650 22,050 NEW AUXE 44-30-30□□-□□ 44 300 300 1.7 15,020 16,370 NEW AUXE 44-50-43□□-□□ 44 500 430 3.4 22,400 23,790 NEW AUXE 44-36-16□□-□□ 44 360 160 1.2 13,280 14,630 NEW AUXE 44-50-50□□-□□ 44 500 500 3.9 24,760 26,150 NEW AUXE 44-36-20□□-□□ 44 360 200 1.5 13,840 15,200 NEW AUXE 44-60-36□□-□□ 44 600 360 3.5 22,590 23,980 NEW AUXE 44-36-25□□-□□ 44 360 250 1.7 15,120 16,460 NEW AUXE 44-60-43□□-□□ 44 600 430 4.0 24,630 26,020 NEW AUXE 44-36-30□□-□□ 44 360 300 2.0 16,350 17,690 45 10.5 10.5 5.5 5.5

型番・寸法・標準価格 ■ □□-□□には、滑り止め足・取付ビス・カラーの記号が入ります。 型　番 H W D 自重 標準価格（税別）標準価格（税別） （kg） Rタイプ Aタイプ 型　番 H W D 自重 標準価格（税別）標準価格（税別） （kg） Rタイプ Aタイプ AUXE 66-16-16□□-□□ 66 160 160 0.9 10,970 12,410 AUXE133-16-16□□-□□ 132.5 160 160 1.3 13,430 14,880 AUXE 66-20-16□□-□□ 66 200 160 1.0 11,530 12,980 AUXE133-20-16□□-□□ 132.5 200 160 1.5 14,080 15,520 AUXE 66-20-20□□-□□ 66 200 200 1.1 12,140 13,590 AUXE133-20-20□□-□□ 132.5 200 200 1.7 14,770 16,240 AUXE 66-25-16□□-□□ 66 250 160 1.2 12,540 14,050 AUXE133-25-16□□-□□ 132.5 250 160 1.7 15,270 16,770 AUXE 66-25-20□□-□□ 66 250 200 1.3 13,230 14,740 AUXE133-25-20□□-□□ 132.5 250 200 1.9 16,050 17,550 AUXE 66-25-25□□-□□ 66 250 250 1.5 14,280 15,760 AUXE133-25-25□□-□□ 132.5 250 250 2.2 17,190 18,680 AUXE 66-30-16□□-□□ 66 300 160 1.3 13,190 14,690 AUXE133-30-16□□-□□ 132.5 300 160 1.9 16,010 17,510 AUXE 66-30-20□□-□□ 66 300 200 1.5 13,950 15,430 AUXE133-30-20□□-□□ 132.5 300 200 2.1 16,860 18,350 AUXE 66-30-25□□-□□ 66 300 250 1.7 15,060 16,570 AUXE133-30-25□□-□□ 132.5 300 250 2.4 18,080 19,560 AUXE 66-30-30□□-□□ 66 300 300 2.0 16,070 17,560 AUXE133-30-30□□-□□ 132.5 300 300 2.7 19,200 20,690 NEW AUXE 66-36-16□□-□□ 66 360 160 1.4 14,400 15,730 NEW AUXE133-36-16□□-□□ 132.5 360 160 2.2 17,440 18,820 AUXE 66-36-20□□-□□ 66 360 200 1.7 14,860 16,350 AUXE133-36-20□□-□□ 132.5 360 200 2.4 17,950 19,450 AUXE 66-36-25□□-□□ 66 360 250 2.0 16,170 17,650 AUXE133-36-25□□-□□ 132.5 360 250 2.7 19,340 20,850 AUXE 66-36-30□□-□□ 66 360 300 2.2 17,410 18,920 AUXE133-36-30□□-□□ 132.5 360 300 3.1 20,710 22,200 AUXE 66-36-36□□-□□ 66 360 360 2.6 18,760 20,250 AUXE133-36-36□□-□□ 132.5 360 360 3.4 22,240 23,730 NEW AUXE 66-43-16□□-□□ 66 430 160 1.8 15,390 16,760 NEW AUXE133-43-16□□-□□ 132.5 430 160 2.5 18,600 20,010 AUXE 66-43-20□□-□□ 66 430 200 2.0 16,390 17,880 AUXE133-43-20□□-□□ 132.5 430 200 2.8 19,670 21,170 AUXE 66-43-25□□-□□ 66 430 250 2.3 17,380 18,870 AUXE133-43-25□□-□□ 132.5 430 250 3.1 20,770 22,250 AUXE 66-43-30□□-□□ 66 430 300 2.6 18,310 19,800 AUXE133-43-30□□-□□ 132.5 430 300 3.5 21,810 23,290 AUXE 66-43-36□□-□□ 66 430 360 3.0 19,770 21,260 AUXE133-43-36□□-□□ 132.5 430 360 3.9 23,430 24,930 AUXE 66-43-43□□-□□ 66 430 430 3.4 21,690 23,200 AUXE133-43-43□□-□□ 132.5 430 430 4.4 25,560 27,060 AUXE 66-50-30□□-□□ 66 500 300 2.9 20,510 22,050 AUXE133-50-30□□-□□ 132.5 500 300 3.9 24,250 25,790 AUXE 66-50-36□□-□□ 66 500 360 3.3 21,850 23,400 AUXE133-50-36□□-□□ 132.5 500 360 4.4 25,790 27,340 AUXE 66-50-43□□-□□ 66 500 430 3.8 23,640 25,180 AUXE133-50-43□□-□□ 132.5 500 430 4.9 27,790 29,330 AUXE 66-50-50□□-□□ 66 500 500 4.3 26,150 27,680 AUXE133-50-50□□-□□ 132.5 500 500 5.5 30,440 32,000 AUXE 66-60-36□□-□□ 66 600 360 3.8 23,840 25,380 AUXE133-60-36□□-□□ 132.5 600 360 5.0 28,140 29,700 AUXE 66-60-43□□-□□ 66 600 430 4.4 26,020 27,580 AUXE133-60-43□□-□□ 132.5 600 430 5.7 30,550 32,100 AUXE 88-16-16□□-□□ 88 160 160 1.0 11,850 13,290 NEW AUXE177-16-16□□-□□ 177 160 160 1.5 16,050 17,610 AUXE 88-20-16□□-□□ 88 200 160 1.1 12,470 13,940 NEW AUXE177-20-16□□-□□ 177 200 160 1.7 16,910 18,470 AUXE 88-20-20□□-□□ 88 200 200 1.3 13,170 14,620 NEW AUXE177-20-20□□-□□ 177 200 200 1.9 17,850 19,420 AUXE 88-25-16□□-□□ 88 250 160 1.3 13,500 15,000 NEW AUXE177-25-16□□-□□ 177 250 160 1.9 17,790 19,360 AUXE 88-25-20□□-□□ 88 250 200 1.5 14,250 15,760 NEW AUXE177-25-20□□-□□ 177 250 200 2.2 18,800 20,360 AUXE 88-25-25□□-□□ 88 250 250 1.7 15,270 16,760 NEW AUXE177-25-25□□-□□ 177 250 250 2.5 20,130 21,690 AUXE 88-30-16□□-□□ 88 300 160 1.5 14,120 15,610 NEW AUXE177-30-16□□-□□ 177 300 160 2.2 19,030 20,630 AUXE 88-30-20□□-□□ 88 300 200 1.7 14,940 16,430 NEW AUXE177-30-20□□-□□ 177 300 200 2.4 20,120 21,710 AUXE 88-30-25□□-□□ 88 300 250 1.9 16,020 17,530 NEW AUXE177-30-25□□-□□ 177 300 250 2.8 21,590 23,180 AUXE 88-30-30□□-□□ 88 300 300 2.2 17,000 18,510 NEW AUXE177-30-30□□-□□ 177 300 300 3.1 22,920 24,500 NEW AUXE 88-36-16□□-□□ 88 360 160 1.6 15,360 16,740 NEW AUXE177-36-16□□-□□ 177 360 160 2.5 20,640 22,210 AUXE 88-36-20□□-□□ 88 360 200 1.9 15,950 17,440 NEW AUXE177-36-20□□-□□ 177 360 200 2.8 21,510 23,100 AUXE 88-36-25□□-□□ 88 360 250 2.2 17,220 18,710 NEW AUXE177-36-25□□-□□ 177 360 250 3.1 23,160 24,760 AUXE 88-36-30□□-□□ 88 360 300 2.4 18,460 19,940 NEW AUXE177-36-30□□-□□ 177 360 300 3.5 24,800 26,400 AUXE 88-36-36□□-□□ 88 360 360 2.8 19,890 21,390 NEW AUXE177-36-36□□-□□ 177 360 360 3.9 26,730 28,320 NEW AUXE 88-43-16□□-□□ 88 430 160 1.9 16,410 17,810 NEW AUXE177-43-16□□-□□ 177 430 160 2.9 22,130 23,730 AUXE 88-43-20□□-□□ 88 430 200 2.2 17,560 19,060 NEW AUXE177-43-20□□-□□ 177 430 200 3.2 23,480 25,090 AUXE 88-43-25□□-□□ 88 430 250 2.5 18,540 20,020 NEW AUXE177-43-25□□-□□ 177 430 250 3.6 24,770 26,360 AUXE 88-43-30□□-□□ 88 430 300 2.8 19,450 20,930 NEW AUXE177-43-30□□-□□ 177 430 300 4.0 26,050 27,640 AUXE 88-43-36□□-□□ 88 430 360 3.2 20,990 22,480 NEW AUXE177-43-36□□-□□ 177 430 360 4.5 28,120 29,700 AUXE 88-43-43□□-□□ 88 430 430 3.6 23,000 24,500 NEW AUXE177-43-43□□-□□ 177 430 430 5.0 30,570 32,180 AUXE 88-50-30□□-□□ 88 500 300 3.2 21,660 23,210 NEW AUXE177-50-30□□-□□ 177 500 300 4.4 28,980 30,600 AUXE 88-50-36□□-□□ 88 500 360 3.6 23,120 24,660 NEW AUXE177-50-36□□-□□ 177 500 360 5.0 30,950 32,580 AUXE 88-50-43□□-□□ 88 500 430 4.1 24,990 26,540 NEW AUXE177-50-43□□-□□ 177 500 430 5.6 33,290 34,900 AUXE 88-50-50□□-□□ 88 500 500 4.6 27,510 29,040 NEW AUXE177-50-50□□-□□ 177 500 500 6.2 36,820 38,430 AUXE 88-60-36□□-□□ 88 600 360 4.1 25,180 26,730 NEW AUXE177-60-36□□-□□ 177 600 360 5.7 35,050 36,660 AUXE 88-60-43□□-□□ 88 600 430 4.7 27,470 29,030 NEW AUXE177-60-43□□-□□ 177 600 430 6.4 37,740 39,350 46

AUPE SERIES パネル脱着EMCシールドケース ■ カスタム製品（穴加工・インクジェット印刷・表面シート製作）についてはホームページをご覧下さい。 ■ カスタム製品のリピート注文品は5%割引致します。 ■ 上下カバー・パネルの嵌合部にシールドガスケットを付けたEMCシールド対策ケースです。 ■ 前後パネルは付け外し可能となっており、落下防止ビスを使用しているため容易に脱着が可能です。 ■ 高さ177タイプが追加となり、高さ4サイズ・幅7サイズ・奥行き7サイズ、計172サイズが選択可能なアルミケースです。 ■ 測定器、コントローラー、産業用組込みコンピュータ、電源装置、オーディオアンプなど様々な用途にご利用いただけます。 5 8 3 2 1 付属ビス： ・カバー、下カバー取付 4 　台形M3ｘ5 ニッケルｘ8~16　 ・フレーム、側板取付 　皿M3ｘ8 ニッケルｘ16 ・ゴム足、アルミ足取付 　バインドM4ｘ8 三価黒クロメートｘ4 ・パネル取付 　ナベM2.5ｘ7　ニッケルｘ8~12 締め付けトルク：｛M2.5は0.15～0.2N・m M3とM4は0.3～0.6N・m 7 6 ※ トルク値は使用条件により異なりますので参考値 としてご利用いただき、必ずトルクテストを行っ てからご使用下さい。 35

構成内容 No. 名　称 個　数 材　質 色 / 表面処理 1 コーナーブロック 　　　 4 アルミダイキャスト ADC12 シルバー塗装・ブラック塗装（内部無処理） 2 側板 　　　　　　　　　 2 アルミ押出材 A6063S-T5 シルバー塗装（内部無処理） 　　　　　　 3 フレーム 　　　　　　　 4 アルミ押出材 A6063S-T5 シルバー塗装（内部無処理） 　　　　　　 4 パネル 　　　　　　　　 2 アルミ板 A1100P シルバー塗装（裏面導通処理） 　　　　　 5 カバー 　　　　　　　　 1 アルミ板 A1100P シルバー塗装（裏面導通処理） 　　　　　 6 下カバー 　　　　　　　 1 アルミ板 A1100P シルバー塗装（裏面導通処理） 　　　　　 7 ゴム足 / アルミ足 　　　 4 TPE（エラストマー）/ アルミ ブラック（ゴム足）・アルマイト（アルミ足） 8 EMCシールドガスケット 16 導電性繊維（UL94V-0） メタリックグレー 　　　　　　　　　　　 ケース型番は、下記 1～3 の項目を選択し、決定して下さい。 1 滑り止め足仕様選択 2 カバー・下カバー取付ビス仕様選択 R ゴム足（ブラック） A アルミ足（シルバー / アルマイト） P プラス（シルバー / ニッケル） H 六角（シルバー / ニッケル） ※ゴム足とアルミ足では価格が異なります。 六角レンチ付 3 カラー 選択 下記2タイプの色からご選択下さい。 S S S B 型番記入方法 　ご注文の際は□内へサイズと1～3の選択項目に合った記号を記入して下さい。 AUPE □ - □ - □　□ □ - □ □ H-W-D サイズ 1足 2ビス 3カラー 37～38ページ型番・寸法表を参照 R / A P / H SS / SB 型番例 : H132.5・W300・D200mm、アルミ足、六角ビス、SSカラーの場合 ➡ AUPE 133-30-20 AH-SS 36

オプション部品（別売） 専用シャーシ エラストマー取手 チルトレッグ シールドファンフィルター AUCシリーズ　P47 FM200 TLWシリーズ EMFシリーズ 詳細はホームページをご覧下さい 詳細はホームページをご覧下さい 詳細はホームページをご覧下さい 外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 ■ ゴム足/アルミ足から選択可能です。 ゴム足/アルミ足は高さサイズが異なります。 ゴム足 H アルミ足 W D 型番・寸法・標準価格 ■ □□-□□には、滑り止め足・取付ビス・カラーの記号が入ります。 型　番 H W D 自重 標準価格（税別）標準価格（税別） （kg） Rタイプ Aタイプ 型　番 H W D 自重 標準価格（税別）標準価格（税別） （kg） Rタイプ Aタイプ AUPE 66-16-16□□-□□ 66 160 160 0.9 12,770 14,140 AUPE 66-30-36□□-□□ 66 300 360 2.3 20,360 21,770 AUPE 66-16-20□□-□□ 66 160 200 1.0 13,330 14,700 AUPE 66-30-43□□-□□ 66 300 430 2.6 21,260 22,680 AUPE 66-16-25□□-□□ 66 160 250 1.2 13,990 15,360 AUPE 66-30-50□□-□□ 66 300 500 3.0 22,880 24,300 AUPE 66-16-30□□-□□ 66 160 300 1.4 14,620 15,990 NEW AUPE 66-36-16□□-□□ 66 360 160 1.6 17,610 18,890 NEW AUPE 66-16-36□□-□□ 66 160 360 1.5 15,990 17,250 AUPE 66-36-20□□-□□ 66 360 200 1.8 18,360 19,770 NEW AUPE 66-16-43□□-□□ 66 160 430 1.8 17,090 18,340 AUPE 66-36-25□□-□□ 66 360 250 2.0 19,660 21,060 AUPE 66-20-16□□-□□ 66 200 160 1.0 13,680 15,050 AUPE 66-36-30□□-□□ 66 360 300 2.3 20,920 22,340 AUPE 66-20-20□□-□□ 66 200 200 1.2 14,300 15,670 AUPE 66-36-36□□-□□ 66 360 360 2.6 22,270 23,670 AUPE 66-20-25□□-□□ 66 200 250 1.4 15,450 16,860 AUPE 66-36-43□□-□□ 66 360 430 3.0 23,270 24,690 AUPE 66-20-30□□-□□ 66 200 300 1.5 16,170 17,560 AUPE 66-36-50□□-□□ 66 360 500 3.4 24,770 26,170 AUPE 66-20-36□□-□□ 66 200 360 1.8 17,060 18,480 NEW AUPE 66-43-16□□-□□ 66 430 160 1.8 19,730 21,050 AUPE 66-20-43□□-□□ 66 200 430 2.0 18,600 20,010 AUPE 66-43-20□□-□□ 66 430 200 2.1 20,760 22,150 AUPE 66-25-16□□-□□ 66 250 160 1.2 15,200 16,600 AUPE 66-43-25□□-□□ 66 430 250 2.4 21,750 23,150 AUPE 66-25-20□□-□□ 66 250 200 1.4 15,880 17,290 AUPE 66-43-30□□-□□ 66 430 300 2.7 22,690 24,080 AUPE 66-25-25□□-□□ 66 250 250 1.6 16,920 18,340 AUPE 66-43-36□□-□□ 66 430 360 3.0 24,130 25,550 AUPE 66-25-30□□-□□ 66 250 300 1.8 17,710 19,120 AUPE 66-43-43□□-□□ 66 430 430 3.4 26,070 27,460 AUPE 66-25-36□□-□□ 66 250 360 2.0 18,810 20,230 AUPE 66-43-50□□-□□ 66 430 500 3.9 27,350 28,770 AUPE 66-25-43□□-□□ 66 250 430 2.3 20,020 21,440 AUPE 66-50-30□□-□□ 66 500 300 3.0 25,710 27,150 AUPE 66-30-16□□-□□ 66 300 160 1.4 16,130 17,550 AUPE 66-50-36□□-□□ 66 500 360 3.4 27,060 28,520 AUPE 66-30-20□□-□□ 66 300 200 1.6 16,890 18,300 AUPE 66-50-43□□-□□ 66 500 430 3.9 28,840 30,300 AUPE 66-30-25□□-□□ 66 300 250 1.8 18,010 19,420 AUPE 66-50-50□□-□□ 66 500 500 4.3 31,350 32,800 AUPE 66-30-30□□-□□ 66 300 300 2.0 19,020 20,430 37 8.5 10.5 10.5 8.5

型番・寸法・標準価格 ■ □□-□□には、滑り止め足・取付ビス・カラーの記号が入ります。 型　番 H W D 自重 標準価格（税別）標準価格（税別） （kg） Rタイプ Aタイプ 型　番 H W D 自重 標準価格（税別）標準価格（税別） （kg） Rタイプ Aタイプ AUPE 88-16-16□□-□□ 88 160 160 1.0 13,480 14,830 AUPE133-30-36□□-□□ 132.5 300 360 3.0 23,210 24,600 AUPE 88-16-20□□-□□ 88 160 200 1.2 14,110 15,480 AUPE133-30-43□□-□□ 132.5 300 430 3.4 24,310 25,720 AUPE 88-16-25□□-□□ 88 160 250 1.3 14,740 16,110 AUPE133-30-50□□-□□ 132.5 300 500 3.8 26,090 27,490 AUPE 88-16-30□□-□□ 88 160 300 1.5 15,340 16,710 NEW AUPE133-36-16□□-□□ 132.5 360 160 2.1 20,280 21,570 NEW AUPE 88-16-36□□-□□ 88 160 360 1.7 16,870 18,170 AUPE133-36-20□□-□□ 132.5 360 200 2.3 20,910 22,310 NEW AUPE 88-16-43□□-□□ 88 160 430 2.0 18,020 19,320 AUPE133-36-25□□-□□ 132.5 360 250 2.6 22,300 23,720 AUPE 88-20-16□□-□□ 88 200 160 1.2 14,400 15,780 AUPE133-36-30□□-□□ 132.5 360 300 3.0 23,670 25,060 AUPE 88-20-20□□-□□ 88 200 200 1.3 15,090 16,460 AUPE133-36-36□□-□□ 132.5 360 360 3.4 25,180 26,600 AUPE 88-20-25□□-□□ 88 200 250 1.5 16,240 17,650 AUPE133-36-43□□-□□ 132.5 360 430 3.8 26,400 27,800 AUPE 88-20-30□□-□□ 88 200 300 1.7 16,920 18,340 AUPE133-36-50□□-□□ 132.5 360 500 4.3 28,040 29,450 AUPE 88-20-36□□-□□ 88 200 360 1.9 17,940 19,330 NEW AUPE133-43-16□□-□□ 132.5 430 160 2.4 22,080 23,380 AUPE 88-20-43□□-□□ 88 200 430 2.2 19,550 20,950 AUPE133-43-20□□-□□ 132.5 430 200 2.7 23,400 24,820 AUPE 88-25-16□□-□□ 88 250 160 1.3 15,970 17,380 AUPE133-43-25□□-□□ 132.5 430 250 3.0 24,490 25,900 AUPE 88-25-20□□-□□ 88 250 200 1.5 16,730 18,140 AUPE133-43-30□□-□□ 132.5 430 300 3.4 25,550 26,940 AUPE 88-25-25□□-□□ 88 250 250 1.7 17,740 19,150 AUPE133-43-36□□-□□ 132.5 430 360 3.8 27,160 28,580 AUPE 88-25-30□□-□□ 88 250 300 1.9 18,510 19,910 AUPE133-43-43□□-□□ 132.5 430 430 4.3 29,290 30,700 AUPE 88-25-36□□-□□ 88 250 360 2.2 19,710 21,100 AUPE133-43-50□□-□□ 132.5 430 500 4.8 30,750 32,160 AUPE 88-25-43□□-□□ 88 250 430 2.5 21,000 22,420 AUPE133-50-30□□-□□ 132.5 500 300 3.8 28,800 30,240 AUPE 88-30-16□□-□□ 88 300 160 1.5 16,930 18,350 AUPE133-50-36□□-□□ 132.5 500 360 4.2 30,330 31,790 AUPE 88-30-20□□-□□ 88 300 200 1.7 17,750 19,160 AUPE133-50-43□□-□□ 132.5 500 430 4.8 32,320 33,780 AUPE 88-30-25□□-□□ 88 300 250 1.9 18,860 20,260 AUPE133-50-50□□-□□ 132.5 500 500 5.4 34,990 36,440 AUPE 88-30-30□□-□□ 88 300 300 2.2 19,840 21,230 NEW AUPE177-16-16□□-□□ 177 160 160 1.4 17,680 19,140 AUPE 88-30-36□□-□□ 88 300 360 2.5 21,260 22,680 NEW AUPE177-16-20□□-□□ 177 160 200 1.6 18,540 20,000 AUPE 88-30-43□□-□□ 88 300 430 2.9 22,250 23,670 NEW AUPE177-16-25□□-□□ 177 160 250 1.9 19,420 20,870 AUPE 88-30-50□□-□□ 88 300 500 3.2 23,880 25,290 NEW AUPE177-16-30□□-□□ 177 160 300 2.1 20,340 21,790 NEW AUPE 88-36-16□□-□□ 88 360 160 1.7 18,460 19,740 NEW AUPE177-16-36□□-□□ 177 160 360 2.4 21,900 23,340 AUPE 88-36-20□□-□□ 88 360 200 1.9 19,260 20,660 NEW AUPE177-16-43□□-□□ 177 160 430 2.8 23,390 24,840 AUPE 88-36-25□□-□□ 88 360 250 2.2 20,520 21,940 NEW AUPE177-20-16□□-□□ 177 200 160 1.6 18,820 20,280 AUPE 88-36-30□□-□□ 88 360 300 2.5 21,750 23,160 NEW AUPE177-20-20□□-□□ 177 200 200 1.8 19,770 21,220 AUPE 88-36-36□□-□□ 88 360 360 2.8 23,200 24,600 NEW AUPE177-20-25□□-□□ 177 200 250 2.1 20,690 22,140 AUPE 88-36-43□□-□□ 88 360 430 3.2 24,300 25,710 NEW AUPE177-20-30□□-□□ 177 200 300 2.4 21,690 23,150 AUPE 88-36-50□□-□□ 88 360 500 3.6 25,790 27,200 NEW AUPE177-20-36□□-□□ 177 200 360 2.7 23,050 24,500 NEW AUPE 88-43-16□□-□□ 88 430 160 2.0 20,260 21,560 NEW AUPE177-20-43□□-□□ 177 200 430 3.1 25,040 26,480 AUPE 88-43-20□□-□□ 88 430 200 2.2 21,690 23,100 NEW AUPE177-25-16□□-□□ 177 250 160 1.8 20,380 21,840 AUPE 88-43-25□□-□□ 88 430 250 2.6 22,660 24,070 NEW AUPE177-25-20□□-□□ 177 250 200 2.1 21,380 22,830 AUPE 88-43-30□□-□□ 88 430 300 2.9 23,560 24,980 NEW AUPE177-25-25□□-□□ 177 250 250 2.4 22,720 24,180 AUPE 88-43-36□□-□□ 88 430 360 3.3 25,110 26,530 NEW AUPE177-25-30□□-□□ 177 250 300 2.7 23,800 25,260 AUPE 88-43-43□□-□□ 88 430 430 3.7 27,140 28,540 NEW AUPE177-25-36□□-□□ 177 250 360 3.0 25,370 26,820 AUPE 88-43-50□□-□□ 88 430 500 4.1 28,430 29,840 NEW AUPE177-25-43□□-□□ 177 250 430 3.5 26,940 28,400 AUPE 88-50-30□□-□□ 88 500 300 3.2 26,670 28,120 NEW AUPE177-30-16□□-□□ 177 300 160 2.0 22,050 23,540 AUPE 88-50-36□□-□□ 88 500 360 3.6 28,130 29,570 NEW AUPE177-30-20□□-□□ 177 300 200 2.3 23,140 24,630 AUPE 88-50-43□□-□□ 88 500 430 4.1 30,010 31,450 NEW AUPE177-30-25□□-□□ 177 300 250 2.6 24,590 26,080 AUPE 88-50-50□□-□□ 88 500 500 4.6 32,500 33,960 NEW AUPE177-30-30□□-□□ 177 300 300 3.0 25,920 27,410 AUPE133-16-16□□-□□ 132.5 160 160 1.3 14,830 16,200 NEW AUPE177-30-36□□-□□ 177 300 360 3.4 27,800 29,290 AUPE133-16-20□□-□□ 132.5 160 200 1.4 15,480 16,850 NEW AUPE177-30-43□□-□□ 177 300 430 3.8 29,050 30,540 AUPE133-16-25□□-□□ 132.5 160 250 1.7 16,240 17,610 NEW AUPE177-30-50□□-□□ 177 300 500 4.3 31,690 33,180 AUPE133-16-30□□-□□ 132.5 160 300 1.9 16,970 18,340 NEW AUPE177-36-16□□-□□ 177 360 160 2.3 24,040 25,510 NEW AUPE133-16-36□□-□□ 132.5 160 360 2.1 18,860 20,140 NEW AUPE177-36-20□□-□□ 177 360 200 2.6 24,930 26,410 NEW AUPE133-16-43□□-□□ 132.5 160 430 2.5 20,020 21,320 NEW AUPE177-36-25□□-□□ 177 360 250 3.0 26,590 28,060 AUPE133-20-16□□-□□ 132.5 200 160 1.4 15,790 17,160 NEW AUPE177-36-30□□-□□ 177 360 300 3.3 28,210 29,690 AUPE133-20-20□□-□□ 132.5 200 200 1.6 16,480 17,850 NEW AUPE177-36-36□□-□□ 177 360 360 3.8 30,140 31,620 AUPE133-20-25□□-□□ 132.5 200 250 1.9 17,810 19,210 NEW AUPE177-36-43□□-□□ 177 360 430 4.3 31,550 33,020 AUPE133-20-30□□-□□ 132.5 200 300 2.1 18,620 20,020 NEW AUPE177-36-50□□-□□ 177 360 500 4.8 34,160 35,640 AUPE133-20-36□□-□□ 132.5 200 360 2.4 19,720 21,110 NEW AUPE177-43-16□□-□□ 177 430 160 2.7 26,400 27,860 AUPE133-20-43□□-□□ 132.5 200 430 2.7 21,440 22,830 NEW AUPE177-43-20□□-□□ 177 430 200 3.0 27,730 29,220 AUPE133-25-16□□-□□ 132.5 250 160 1.6 17,480 18,880 NEW AUPE177-43-25□□-□□ 177 430 250 3.4 28,960 30,440 AUPE133-25-20□□-□□ 132.5 250 200 1.8 18,240 19,660 NEW AUPE177-43-30□□-□□ 177 430 300 3.8 30,260 31,730 AUPE133-25-25□□-□□ 132.5 250 250 2.1 19,390 20,780 NEW AUPE177-43-36□□-□□ 177 430 360 4.2 32,340 33,810 AUPE133-25-30□□-□□ 132.5 250 300 2.4 20,280 21,690 NEW AUPE177-43-43□□-□□ 177 430 430 4.8 34,890 36,380 AUPE133-25-36□□-□□ 132.5 250 360 2.7 21,550 22,950 NEW AUPE177-43-50□□-□□ 177 430 500 5.4 37,120 38,610 AUPE133-25-43□□-□□ 132.5 250 430 3.1 22,970 24,380 NEW AUPE177-50-30□□-□□ 177 500 300 4.2 33,760 35,270 AUPE133-30-16□□-□□ 132.5 300 160 1.8 18,510 19,920 NEW AUPE177-50-36□□-□□ 177 500 360 4.7 35,850 37,340 AUPE133-30-20□□-□□ 132.5 300 200 2.1 19,360 20,760 NEW AUPE177-50-43□□-□□ 177 500 430 5.3 38,040 39,530 AUPE133-30-25□□-□□ 132.5 300 250 2.3 20,580 21,970 NEW AUPE177-50-50□□-□□ 177 500 500 5.9 41,560 43,060 AUPE133-30-30□□-□□ 132.5 300 300 2.6 21,680 23,090 38

AUC SERIES AU□シリーズ専用シャーシ カスタム加工例 1 2 ■ カスタム製品（穴加工・金属スペーサー圧入）については ホームページをご覧下さい。 ▪ AUH・AUR・AUPR・AUPRE・AUXR・AUXRE・AUGH・AUG・AUGE・AU・AUP・AUPE・AUX・AUXEシリーズ用取付板です。 ▪ 基板・装置・部品等の取付にご利用下さい。 構成内容 No. 名　称 個　数 材　質 表面処理 1 シャーシ 1 A1050P t2.0 無処理 付属ビス：コーナーブロック取付ビス 皿M3×ニッケル ×4 2 L金具 　 2 A1050P t2.0 無処理 　　　　　シャーシ板取付ビス ナベM3×5 三価クロメート ×4 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 補強曲げ無しタイプ 補強曲げ有りタイプ D D W W 型番・寸法・標準価格 型　番 W D 対応ケース W×D 補強 自重 標準価格 型　番 W D 対応ケース W×D 補強 自重 標準価格 （g） （税別） （g） （税別） AUC16-16 108 108 160×160 無し 102 1,820 AUC30-43 248 378 300×430 無し 626 3,550 AUC16-20 108 148 160×200 無し 138 1,920 AUC30-50 248 448 300×500 無し 741 3,910 AUC16-25 108 198 160×250 無し 181 2,050 NEW AUC36-16 308 108 360ｘ160 無し 219 2,190 AUC16-30 108 248 160×300 無し 226 2,220 AUC36-20 308 148 360×200 無し 297 2,570 NEW AUC16-36 108 308 160ｘ360 無し 279 2,320 AUC36-25 308 198 360×250 無し 395 2,800 NEW AUC16-43 108 378 160×430 無し 340 2,620 AUC36-30 308 248 360×300 無し 494 3,160 AUC20-16 148 108 200×160 無し 126 1,900 AUC36-36 308 308 360×360 無し 581 3,210 AUC20-20 148 148 200×200 無し 170 2,070 AUC36-43 308 378 360×430 無し 749 3,600 AUC20-25 148 198 200×250 無し 224 2,270 AUC36-50 308 448 360×500 無し 886 3,960 AUC20-30 148 248 200×300 無し 279 2,470 NEW AUC43-16 378 108 430×160 有り 287 2,800 AUC20-36 148 308 200×360 無し 345 2,610 AUC43-20 378 148 430×200 有り 353 3,130 AUC20-43 148 378 200×430 無し 422 2,900 AUC43-25 378 198 430×250 有り 470 3,390 AUC25-16 198 108 250×160 無し 155 2,040 AUC43-30 378 248 430×300 有り 587 3,820 AUC25-20 198 148 250×200 無し 210 2,270 AUC43-36 378 308 430×360 有り 728 3,870 AUC25-25 198 198 250×250 無し 278 2,410 AUC43-43 378 378 430×430 有り 918 4,730 AUC25-30 198 248 250×300 無し 346 2,670 AUC43-50 378 448 430×500 有り 1,082 5,270 AUC25-36 198 308 250×360 無し 428 2,820 AUC50-30 448 248 500×300 有り 681 4,240 AUC25-43 198 378 250×430 無し 524 3,150 AUC50-36 448 308 500×360 有り 814 4,300 AUC30-16 248 108 300×160 無し 184 2,160 AUC50-43 448 378 500×430 有り 1,061 5,320 AUC30-20 248 148 300×200 無し 249 2,440 AUC50-50 448 448 500×500 有り 1,257 5,360 AUC30-25 248 198 300×250 無し 331 2,630 AUC60-36 548 308 600×360 有り 1,021 4,930 AUC30-30 248 248 300×300 無し 413 2,940 AUC60-43 548 378 600×430 有り 1,279 6,280 AUC30-36 248 308 300×360 無し 512 3,160 47

RT･RZ SERIES ラック取付化粧ビス RT型 3.5 12 ■ ビス・座金一体型の化粧ビスですので取付 棚 時の作業効率が向上します。 M5 板 ／ ラ ッ ク 15.5 パ ネ ル 型番・標準価格 型　番 材　質 表面処理 入　数 標準価格（税別）/袋 RT-5S 鉄 ニッケルメッキ　 20 / 袋 ▲930 RT-5B 鉄 三価黒クロメート 20 / 袋 ▲930 ▲は値上げした製品です。 ※標準価格は目安の販売価格となります。 15 3 RZ型 型番目次/ 1 Photo INDEX プラスチック ケース M5 キャリング ケース 型番・標準価格 1丸皿ビス＋2化粧座金 防水・防塵 型　番 材　質 色 /表面処理 入　数 標準価格（税別）/袋 樹脂ボックス 2 RZ-5S 真ちゅう ニッケルメッキ　 20 / 袋 ▲890 鉄（ビス） 三価黒クロメート 防水・防塵 RZ-5B 20 / 袋 　890 アルミ/ 真ちゅう（座金） 黒半つや / 塗装　 ステンレス ボックス ▲は値上げした製品です。 ※標準価格は目安の販売価格となります。 端子ボックス/ 防水コネクタ/ ケーブル グランド RW SERIES ナイロンワッシャー付化粧ビス アルミサッシ ケース アルミ 2 フレーム/ ヒートシンク D ケース 1 メタル ケース Raspberry Piケース C ■ ワッシャーの材質はナイロン樹脂なので取付パネル面にはキズをつけません。 フリーサイズ ケース/ 又、ワッシャーがビスからはずれにくい構造です。 フリーサイズ パネル ■ 黒色のワッシャーがパネル面をひきたてます。 ラックケース/ ■ ナチュラルは長期の間には変色します。 サブラック B 構成内容 棚板/ ラックパネル No. 名　称 材　質 色 /表面処理 1 バインドビス　　　 鉄　　　 ニッケルメッキ・三価黒クロメート 電池ホルダー/ 2 ナイロンワッシャー ナイロン 黒・ナチュラル　　　　　　　　　 電池ボックス 型番・寸法・標準価格 アクセサリー /機構部品 型　番 A B C D M ビス ワッシャー 入　数 標準価格（税別）/袋 RW-3B 7.8 2.5 1.0 6 3 三価黒クロメート 黒　　　　 20 / 袋 ▲380 カスタム製品 RW-4B 9.8 3.3 1.1 8 4 三価黒クロメート 黒　　　　 20 / 袋 ▲440 RW-5B 12 4.0 1.3 14 5 三価黒クロメート 黒　　　　 20 / 袋 ▲580 RW-5S 12 4.0 1.3 14 5 ニッケルメッキ　 ナチュラル 20 / 袋 ▲580 技術資料/ 各種ご案内 ▲は値上げした製品です。 ※標準価格は目安の販売価格となります。 12 -28 φ11.5 A φ12 M
