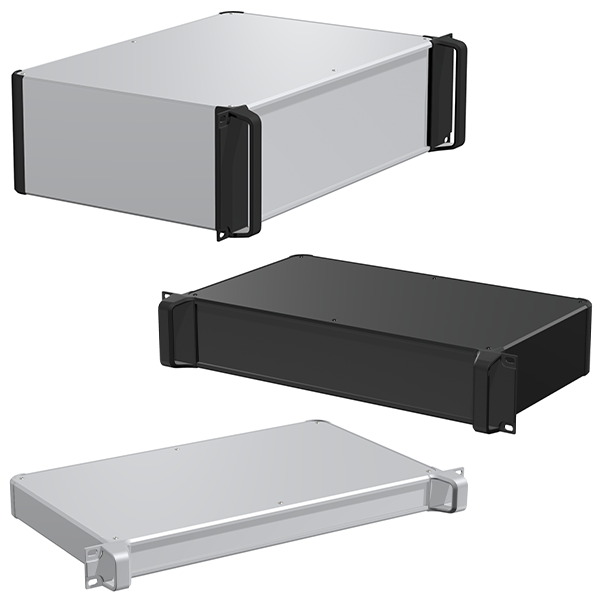

ラックマウントケース AURシリーズ

新型アルミケースが14タイプに！ NEW TYPE アルミ開閉ボックスタイプ NEW TYPE ラックマウントケースタイプ 高さ177タイプが追加となり、サイズ展開拡大！ NEW SIZE スタンダードタイプ パネル脱着タイプ コーナーガード付タイプ コントロールボックスタイプ

AUR SERIES ラックマウントケース ■ カスタム製品（穴加工・インクジェット印刷・表面シート製作）についてはホームページをご覧下さい。 ■ カスタム製品のリピート注文品は5%割引致します。 ■ 19インチラックにマウント出来る取手付ラックケースです。パネルが差込式でスッキリした外観です。 デスクトップ型としてもご使用出来ます。 ■ 高さ4サイズ・奥行き7サイズの計28サイズ、色仕様4色から選択可能です。 ■ 音響・映像機器、通信機器、ラックマウントPC、測定器など様々な用途にご利用いただけます。 6 付属ビス： ・カバー、下カバー取付 　台形M3ｘ5 ニッケル/三価黒クロメートｘ8~16 ・フレーム、側板取付 1 　皿M3ｘ8 ニッケルｘ16 4 締め付けトルク：0.3～0.6N・ｍ 2 ※ トルク値は使用条件により異なりますので参考 値としてご利用いただき、必ずトルクテストを 行ってからご使用下さい。 5 3 8 7 専用シャーシ オプション品（別売） 構成内容 No. 名　称 個　数 材　質 色 / 表面処理 1 取手付マウントブラケット 2 アルミダイキャスト ADC12 シルバー塗装・ブラック塗装（内部無処理） 2 コーナーブロック 　　　　 2 アルミダイキャスト ADC12 シルバー塗装・ブラック塗装（内部無処理） 3 側板 　　　　　　　　　　 2 アルミ押出材 A6063S-T5 シルバーアルマイト・ブラックアルマイト 4 フレーム 　　　　　　　　 4 アルミ押出材 A6063S-T5 シルバーアルマイト・ブラックアルマイト 5 パネル 　　　　　　　　　 2 アルミ板 A1100P シルバーアルマイト・ブラックアルマイト 6 カバー 　　　　　　　　　 1 アルミ板 A1100P シルバーアルマイト・ブラックアルマイト 7 下カバー 　　　　　　　　 1 アルミ板 A1100P シルバーアルマイト・ブラックアルマイト 8 ゴム足　　　　　 　　　　 4 合成ゴム ブラック 5

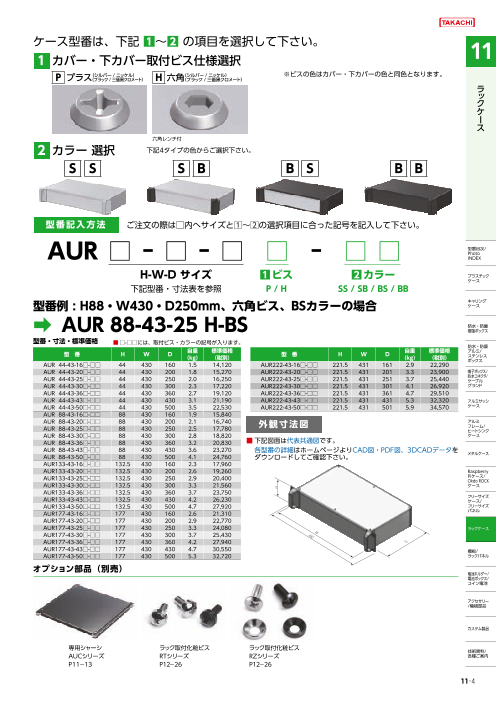

ケース型番は、下記 1～2 の項目を選択し、決定して下さい。 1 カバー・下カバー取付ビス仕様選択 P プラス（シルバー / ニッケル） （ブラック / 三価黒クロメート） H 六角（シルバー / ニッケル） ※ビスの色はカバー・下カバーの色と同色となります。 （ブラック / 三価黒クロメート） 六角レンチ付 2 カラー 選択 下記4タイプの色からご選択下さい。 S S S B B S B B 型番記入方法 　ご注文の際は□内へサイズと1～2の選択項目に合った記号を記入して下さい。 AUR □ - □ - □　□  -  □ □ H-W-D サイズ 1ビス 2カラー 下記型番・寸法表を参照 P / H SS / SB / BS / BB 型番例 : H88・W430・D250mm、六角ビス、BSカラーの場合 ➡ AUR 88-43-25 H-BS 型番・寸法・標準価格 ■ □-□□には、取付ビス・カラーの記号が入ります。 型　番 H W D 自重 標準価格 （kg） （税別） 外観寸法図 AUR 44-43-16□-□□ 44 430 160 1.5 14,120 AUR 44-43-20□-□□ 44 430 200 1.8 15,270 ■ 下記図面は代表共通図です。 AUR 44-43-25□-□□ 44 430 250 2.0 16,250 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータを AUR 44-43-30□-□□ 44 430 300 2.3 17,220 ダウンロードしてご確認下さい。 AUR 44-43-36□-□□ 44 430 360 2.7 19,120 AUR 44-43-43□-□□ 44 430 430 3.1 21,190 AUR 44-43-50□-□□ 44 430 500 3.5 22,530 AUR 88-43-16□-□□ 88 430 160 1.9 15,840 AUR 88-43-20□-□□ 88 430 200 2.1 16,740 AUR 88-43-25□-□□ 88 430 250 2.5 17,780 AUR 88-43-30□-□□ 88 430 300 2.8 18,820 AUR 88-43-36□-□□ 88 430 360 3.2 20,830 AUR 88-43-43□-□□ 88 430 430 3.6 23,270 AUR 88-43-50□-□□ 88 430 500 4.1 24,760 AUR133-43-16□-□□ 132.5 430 160 2.3 17,960 AUR133-43-20□-□□ 132.5 430 200 2.6 19,260 AUR133-43-25□-□□ 132.5 430 250 2.9 20,400 AUR133-43-30□-□□ 132.5 430 300 3.3 21,560 AUR133-43-36□-□□ 132.5 430 360 3.7 23,750 AUR133-43-43□-□□ 132.5 430 430 4.2 26,230 AUR133-43-50□-□□ 132.5 430 500 4.7 27,920 W＝ 4 4 8 3 AUR177-43-16□-□□ 177 430 160 2.6 21,310 2 0 AUR177-43-20□-□□ 177 430 200 2.9 22,770 D AUR177-43-25□-□□ 177 430 250 3.3 24,080 AUR177-43-30□-□□ 177 430 300 3.7 25,430 AUR177-43-36□-□□ 177 430 360 4.2 27,940 AUR177-43-43□-□□ 177 430 430 4.7 30,550 AUR177-43-50□-□□ 177 430 500 5.3 32,720 オプション部品（別売） 専用シャーシ ラック取付化粧ビス ラック取付化粧ビス AUCシリーズ　P47 RTシリーズ RZシリーズ 詳細はホームページをご覧下さい 詳細はホームページをご覧下さい 6 H

AUXR SERIES ラックマウントケース ■ カスタム製品（穴加工・インクジェット印刷・表面シート製作）についてはホームページをご覧下さい。 ■ カスタム製品のリピート注文品は5%割引致します。 ■ 外枠４面がアルミ押出材の側板で構成された取手付の19インチラックマウントケースです。 ■ フラットな外観で強度と高級感のあるラックケースです。 ■ 高さ4サイズ・奥行き7サイズの計28サイズ、色仕様4色から選択可能です。 ■ 音響・映像機器、通信機器、ラックマウントPC、測定器など様々な用途にご利用いただけます。 付属ビス： 4 ・カバー、下カバー取付 　台形M3ｘ5 ニッケル/三価黒クロメートｘ8~16 ・側板取付 　皿M3ｘ8 ニッケルｘ16 1 締め付けトルク：0.3～0.6N・ｍ ※ トルク値は使用条件により異なりますので参考 2 値としてご利用いただき、必ずトルクテストを 行ってからご使用下さい。 3 専用シャーシ オプション品（別売） 6 5 構成内容 No. 名　称 個　数 材　質 色 / 表面処理 1 取手付マウントブラケット 2 アルミダイキャスト ADC12 シルバー塗装・ブラック塗装（内部無処理） 2 コーナーブロック　　　　 2 アルミダイキャスト ADC12 シルバー塗装・ブラック塗装（内部無処理） 3 側板　　　　　　　　　　 4 アルミ押出材 A6063S-T5 シルバーアルマイト・ブラックアルマイト 4 カバー　　　　　　　　　 1 アルミ板 A1100P シルバーアルマイト・ブラックアルマイト 5 下カバー　　　　　　　　 1 アルミ板 A1100P シルバーアルマイト・ブラックアルマイト 6 ゴム足　　　　　　　　　 4 合成ゴム ブラック 11

ケース型番は、下記 1～2 の項目を選択し、決定して下さい。 1 カバー・下カバー取付ビス仕様選択 P プラス（シルバー / ニッケル） （ブラック / 三価黒クロメート） H 六角（シルバー / ニッケル） ※ビスの色はカバー・下カバーの色と同色となります。 （ブラック / 三価黒クロメート） 六角レンチ付 2 カラー 選択 下記4タイプの色からご選択下さい。 S S S B B S B B 型番記入方法 　ご注文の際は□内へサイズと1～2の選択項目に合った記号を記入して下さい。 AUXR □ - □ - □　□  -  □ □ H-W-D サイズ 1ビス 2カラー 下記型番・寸法表を参照 P / H SS / SB / BS / BB 型番例 : H88・W430・D250mm、六角ビス、SBカラーの場合 ➡ AUXR 88-43-25 H-SB 型番・寸法・標準価格 ■ □-□□には、取付ビス・カラーの記号が入ります。 型　番 H W D 自重 標準価格 （kg） （税別） 外観寸法図 AUXR 44-43-16□-□□ 44 430 160 1.6 13,530 AUXR 44-43-20□-□□ 44 430 200 1.8 14,700 ■ 下記図面は代表共通図です。 AUXR 44-43-25□-□□ 44 430 250 2.1 15,720 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータを AUXR 44-43-30□-□□ 44 430 300 2.4 16,710 ダウンロードしてご確認下さい。 AUXR 44-43-36□-□□ 44 430 360 2.7 18,460 AUXR 44-43-43□-□□ 44 430 430 3.1 20,570 AUXR 44-43-50□-□□ 44 430 500 3.5 22,590 AUXR 88-43-16□-□□ 88 430 160 2.0 15,060 AUXR 88-43-20□-□□ 88 430 200 2.3 16,470 AUXR 88-43-25□-□□ 88 430 250 2.6 17,530 AUXR 88-43-30□-□□ 88 430 300 2.9 18,590 AUXR 88-43-36□-□□ 88 430 360 3.3 20,510 AUXR 88-43-43□-□□ 88 430 430 3.7 22,970 AUXR 88-43-50□-□□ 88 430 500 4.2 25,200 AUXR133-43-16□-□□ 132.5 430 160 2.6 17,850 AUXR133-43-20□-□□ 132.5 430 200 2.9 19,160 AUXR133-43-25□-□□ 132.5 430 250 3.2 20,320 AUXR133-43-30□-□□ 132.5 430 300 3.6 21,500 AUXR133-43-36□-□□ 132.5 430 360 4.0 23,730 AUXR133-43-43□-□□ 132.5 430 430 4.6 26,230 AUXR133-43-50□-□□ 132.5 430 500 5.1 28,600 W＝ 4 4 8 3 AUXR177-43-16□-□□ 177 430 160 3.0 20,590 2 0 AUXR177-43-20□-□□ 177 430 200 3.4 22,050 D AUXR177-43-25□-□□ 177 430 250 3.8 23,350 AUXR177-43-30□-□□ 177 430 300 4.2 24,690 AUXR177-43-36□-□□ 177 430 360 4.6 27,200 AUXR177-43-43□-□□ 177 430 430 5.2 29,780 AUXR177-43-50□-□□ 177 430 500 5.7 32,300 オプション部品（別売） 専用シャーシ ラック取付化粧ビス ラック取付化粧ビス AUCシリーズ　P47 RTシリーズ RZシリーズ 詳細はホームページをご覧下さい 詳細はホームページをご覧下さい 12 H

AUXRE SERIES EMCシールドラックマウントケース ■ カスタム製品（穴加工・インクジェット印刷・表面シート製作）についてはホームページをご覧下さい。 ■ カスタム製品のリピート注文品は5%割引致します。 ■ 上下カバーの嵌合部にシールドガスケットを付けたEMCシールドタイプの取手付19インチラックマウントケースです。 ■ 外枠４面がアルミ押出材の側板で構成されたフラットで強度のあるラックケースです。 ■ 高さ4サイズ・奥行き7サイズの計28サイズ、色仕様2色から選択可能です。 ■ 音響・映像機器、通信機器、ラックマウントPC、測定器など様々な用途にご利用いただけます。 4 付属ビス： ・カバー、下カバー取付 　台形M3ｘ5 ニッケルｘ8~16 ・側板取付 　皿M3ｘ8 ニッケルｘ16 1 締め付けトルク：0.3～0.6N・ｍ 2 ※ トルク値は使用条件により異なりますので参考 値としてご利用いただき、必ずトルクテストを 行ってからご使用下さい。 7 3 6 5 専用シャーシ オプション品（別売） 構成内容 No. 名　称 個　数 材　質 色 / 表面処理 1 取手付マウントブラケット 2 アルミダイキャスト ADC12 シルバー塗装・ブラック塗装（内部無処理） 2 コーナーブロック　　　　 2 アルミダイキャスト ADC12 シルバー塗装・ブラック塗装（内部無処理） 3 側板　　　　　　　　　　 4 アルミ押出材 A6063S-T5 シルバー塗装（内部無処理） 4 カバー　　　　　　　　　 1 アルミ板 A1100P シルバー塗装（裏面導通処理） 5 下カバー　　　　　　　　 1 アルミ板 A1100P シルバー塗装（裏面導通処理） 6 ゴム足　　　　　　　　　 4 合成ゴム ブラック 7 EMCシールドガスケット　 8 導電性繊維（UL94V-0） メタリックグレー 13

ケース型番は、下記 1～2 の項目を選択し、決定して下さい。 1 カバー・下カバー取付ビス仕様選択 P プラス（シルバー / ニッケル） H 六角（シルバー / ニッケル） 六角レンチ付 2 カラー 選択 下記2タイプの色からご選択下さい。 S S S B 型番記入方法 　ご注文の際は□内へサイズと1～2の選択項目に合った記号を記入して下さい。 AUXRE □ - □ - □　□  -  □ □ H-W-D サイズ 1ビス 2カラー 下記型番・寸法表を参照 P / H SS / SB 型番例 : H88・W430・D250mm、六角ビス、SBカラーの場合 ➡ AUXRE 88-43-25 H-SB 型番・寸法・標準価格 ■ □-□□には、取付ビス・カラーの記号が入ります。 型　番 H W D 自重 標準価格 （kg） （税別） 外観寸法図 AUXRE 44-43-16□-□□ 44 430 160 2.0 15,050 AUXRE 44-43-20□-□□ 44 430 200 2.3 16,060 ■ 下記図面は代表共通図です。 AUXRE 44-43-25□-□□ 44 430 250 2.6 16,990 AUXRE 44-43-30□-□□ 44 430 300 2.9 17,940 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータを AUXRE 44-43-36□-□□ 44 430 360 3.3 19,430 ダウンロードしてご確認下さい。 AUXRE 44-43-43□-□□ 44 430 430 3.7 21,220 AUXRE 44-43-50□-□□ 44 430 500 4.2 23,290 AUXRE 88-43-16□-□□ 88 430 160 2.0 17,790 AUXRE 88-43-20□-□□ 88 430 200 2.3 18,920 AUXRE 88-43-25□-□□ 88 430 250 2.6 19,890 AUXRE 88-43-30□-□□ 88 430 300 2.9 20,860 AUXRE 88-43-36□-□□ 88 430 360 3.3 22,350 AUXRE 88-43-43□-□□ 88 430 430 3.7 24,380 AUXRE 88-43-50□-□□ 88 430 500 4.2 26,360 AUXRE133-43-16□-□□ 132.5 430 160 2.6 20,850 AUXRE133-43-20□-□□ 132.5 430 200 2.9 21,970 AUXRE133-43-25□-□□ 132.5 430 250 3.3 23,090 AUXRE133-43-30□-□□ 132.5 430 300 3.6 24,040 AUXRE133-43-36□-□□ 132.5 430 360 4.1 25,810 AUXRE133-43-43□-□□ 132.5 430 430 4.6 27,800 W AUXRE133-43-50□-□□ 132.5 430 500 5.1 30,140 ＝ 4 4 8 3 2 0 AUXRE177-43-16□-□□ 177 430 160 3.0 24,630 AUXRE177-43-20□-□□ 177 430 200 3.4 25,970 D AUXRE177-43-25□-□□ 177 430 250 3.8 27,210 AUXRE177-43-30□-□□ 177 430 300 4.2 28,470 AUXRE177-43-36□-□□ 177 430 360 4.6 30,630 AUXRE177-43-43□-□□ 177 430 430 5.2 33,020 AUXRE177-43-50□-□□ 177 430 500 5.8 35,840 オプション部品（別売） 専用シャーシ ラック取付化粧ビス ラック取付化粧ビス AUCシリーズ　P47 RTシリーズ RZシリーズ 詳細はホームページをご覧下さい 詳細はホームページをご覧下さい 14 H

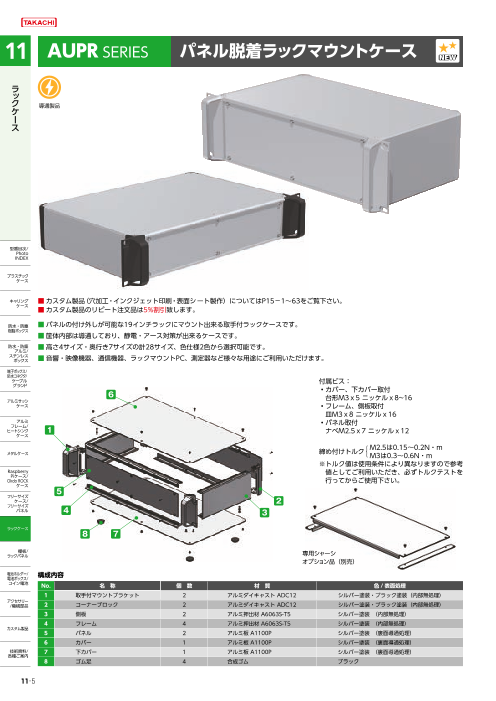

AUPR SERIES パネル脱着ラックマウントケース ■ カスタム製品（穴加工・インクジェット印刷・表面シート製作）についてはホームページをご覧下さい。 ■ カスタム製品のリピート注文品は5%割引致します。 ■ パネルの付け外しが可能な19インチラックにマウント出来る取手付ラックケースです。 ■ 筐体内部は導通しており、静電・アース対策が出来るケースです。 ■ 高さ3サイズ・奥行き7サイズの計21サイズ、色仕様2色から選択可能です。 ■ 音響・映像機器、通信機器、ラックマウントPC、測定器など様々な用途にご利用いただけます。 付属ビス： 6 ・カバー、下カバー取付 　台形M3ｘ5 ニッケルｘ8~16 ・フレーム、側板取付 　皿M3ｘ8 ニッケルｘ16 ・パネル取付 1 　ナベM2.5ｘ7 ニッケルｘ12 締 め付けトルク：｛M2.5は0.15～0.2N・ｍ M3は0.3～0.6N・ｍ ※ トルク値は使用条件により異なりますので参考 値としてご利用いただき、必ずトルクテストを 行ってからご使用下さい。 5 2 4 3 8 7 専用シャーシ オプション品（別売） 構成内容 No. 名　称 個　数 材　質 色 / 表面処理 1 取手付マウントブラケット 2 アルミダイキャスト ADC12 シルバー塗装・ブラック塗装（内部無処理） 2 コーナーブロック　　　　 2 アルミダイキャスト ADC12 シルバー塗装・ブラック塗装（内部無処理） 3 側板　　　　　　　　　　 2 アルミ押出材 A6063S-T5 シルバー塗装　（内部無処理） 4 フレーム　　　　　　　　 4 アルミ押出材 A6063S-T5 シルバー塗装　（内部無処理） 5 パネル　　　　　　　　　 2 アルミ板 A1100P シルバー塗装　（裏面導通処理） 6 カバー　　　　　　　　　 1 アルミ板 A1100P シルバー塗装　（裏面導通処理） 7 下カバー　　　　　　　　 1 アルミ板 A1100P シルバー塗装　（裏面導通処理） 8 ゴム足　　　　　　　　　 4 合成ゴム ブラック 7

ケース型番は、下記 1～2 の項目を選択し、決定して下さい。 1 カバー・下カバー取付ビス仕様選択 P プラス（シルバー / ニッケル） H 六角（シルバー / ニッケル） 六角レンチ付 2 カラー 選択 下記2タイプの色からご選択下さい。 S S S B 型番記入方法 　ご注文の際は□内へサイズと1～2の選択項目に合った記号を記入して下さい。 AUPR □ - □ - □　□  -  □ □ H-W-D サイズ 1ビス 2カラー 下記型番・寸法表を参照 P / H SS / SB 型番例 : H88・W430・D250mm、六角ビス、SBカラーの場合 ➡ AUPR 88-43-25 H-SB 型番・寸法・標準価格 ■ □-□□には、取付ビス・カラーの記号が入ります。 型　番 H W D 自重 標準価格 （kg） （税別） 外観寸法図 AUPR 88-43-16□-□□ 88 430 160 2.1 19,560 AUPR 88-43-20□-□□ 88 430 200 2.3 20,710 ■ 下記図面は代表共通図です。 AUPR 88-43-25□-□□ 88 430 250 2.6 21,570 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータを AUPR 88-43-30□-□□ 88 430 300 2.9 22,290 ダウンロードしてご確認下さい。 AUPR 88-43-36□-□□ 88 430 360 3.3 23,940 AUPR 88-43-43□-□□ 88 430 430 3.7 25,680 AUPR 88-43-50□-□□ 88 430 500 4.2 26,860 AUPR133-43-16□-□□ 132.5 430 160 2.5 22,250 AUPR133-43-20□-□□ 132.5 430 200 2.7 23,330 AUPR133-43-25□-□□ 132.5 430 250 3.1 24,300 AUPR133-43-30□-□□ 132.5 430 300 3.5 25,150 AUPR133-43-36□-□□ 132.5 430 360 3.9 26,800 AUPR133-43-43□-□□ 132.5 430 430 4.4 28,640 AUPR133-43-50□-□□ 132.5 430 500 4.9 29,900 AUPR177-43-16□-□□ 177 430 160 2.8 25,850 W AUPR177-43-20□-□□ 177 430 200 3.1 27,120 ＝ 4 4 8 3 2 0 AUPR177-43-25□-□□ 177 430 250 3.5 28,200 D AUPR177-43-30□-□□ 177 430 300 3.9 29,350 AUPR177-43-36□-□□ 177 430 360 4.4 31,380 AUPR177-43-43□-□□ 177 430 430 5.0 33,580 AUPR177-43-50□-□□ 177 430 500 5.5 35,620 オプション部品（別売） 専用シャーシ ラック取付化粧ビス ラック取付化粧ビス AUCシリーズ　P47 RTシリーズ RZシリーズ 詳細はホームページをご覧下さい 詳細はホームページをご覧下さい 8 H

AUPRE SERIES EMCシールドラックマウントケース ■ カスタム製品（穴加工・インクジェット印刷・表面シート製作）についてはホームページをご覧下さい。 ■ カスタム製品のリピート注文品は5%割引致します。 ■ 上下カバー・パネルの嵌合部にシールドガスケットをつけたEMCシールドタイプの取手付19インチラックマウントケースです。 ■ パネルは付け外し可能となっており、落下防止ビスを使用しているため容易に脱着が可能です。 ■ 高さ3サイズ・奥行き7サイズの計21サイズ、色仕様2色から選択可能です。 ■ 音響・映像機器、通信機器、ラックマウントPC、測定器など様々な用途にご利用いただけます。 付属ビス： 6 ・カバー、下カバー取付 　台形M3ｘ5 ニッケルｘ8~16 ・フレーム、側板取付 　皿M3ｘ8 ニッケルｘ16 1 4 ・パネル取付 　ナベM2.5ｘ7　ニッケルｘ12 締 め付けトルク：｛M2.5は0.15～0.2N・ｍ M3は0.3～0.6N・ｍ ※ トルク値は使用条件により異なりますので参考 値としてご利用いただき、必ずトルクテストを 行ってからご使用下さい。 2 5 3 8 7 9 専用シャーシ オプション品（別売） 構成内容 No. 名　称 個　数 材　質 色 / 表面処理 1 取手付マウントブラケット 2 アルミダイキャスト ADC12 シルバー塗装・ブラック塗装（内部無処理） 2 コーナーブロック　　　　 2 アルミダイキャスト ADC12 シルバー塗装・ブラック塗装（内部無処理） 3 側板　　　　　　　　　　 2 アルミ押出材 A6063S-T5 シルバー塗装（内部無処理） 4 フレーム　　　　　　　　 4 アルミ押出材 A6063S-T5 シルバー塗装（内部無処理） 5 パネル　　　　　　　　　 2 アルミ板 A1100P シルバー塗装（裏面導通処理） 6 カバー　　　　　　　　　 1 アルミ板 A1100P シルバー塗装（裏面導通処理） 7 下カバー　　　　　　　　 1 アルミ板 A1100P シルバー塗装（裏面導通処理） 8 ゴム足　　　　　　　　　 4 合成ゴム ブラック 9 EMCシールドガスケット　 16 導電性繊維（UL94V-0） メタリックグレー 9

ケース型番は、下記 1～2 の項目を選択し、決定して下さい。 1 カバー・下カバー取付ビス仕様選択 P プラス（シルバー / ニッケル） H 六角（シルバー / ニッケル） 六角レンチ付 2 カラー 選択 下記2タイプの色からご選択下さい。 S S S B 型番記入方法 　ご注文の際は□内へサイズと1～2の選択項目に合った記号を記入して下さい。 AUPRE □ - □ - □　□  -  □ □ H-W-D サイズ 1ビス 2カラー 下記型番・寸法表を参照 P / H SS / SB 型番例 : H88・W430・D250mm、六角ビス、SBカラーの場合 ➡ AUPRE 88-43-25 H-SB 型番・寸法・標準価格 ■ □-□□には、取付ビス・カラーの記号が入ります。 型　番 H W D 自重 標準価格 （kg） （税別） 外観寸法図 AUPRE 88-43-16□-□□ 88 430 160 2.1 21,660 AUPRE 88-43-20□-□□ 88 430 200 2.3 23,050 ■ 下記図面は代表共通図です。 AUPRE 88-43-25□-□□ 88 430 250 2.6 24,020 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータを AUPRE 88-43-30□-□□ 88 430 300 2.9 24,990 ダウンロードしてご確認下さい。 AUPRE 88-43-36□-□□ 88 430 360 3.3 26,430 AUPRE 88-43-43□-□□ 88 430 430 3.7 28,490 AUPRE 88-43-50□-□□ 88 430 500 4.2 29,830 AUPRE133-43-16□-□□ 132.5 430 160 2.5 24,440 AUPRE133-43-20□-□□ 132.5 430 200 2.8 25,740 AUPRE133-43-25□-□□ 132.5 430 250 3.1 26,950 AUPRE133-43-30□-□□ 132.5 430 300 3.5 27,920 AUPRE133-43-36□-□□ 132.5 430 360 3.9 29,500 AUPRE133-43-43□-□□ 132.5 430 430 4.4 31,720 AUPRE133-43-50□-□□ 132.5 430 500 4.9 33,120 AUPRE177-43-16□-□□ 177 430 160 2.8 29,000 W AUPRE177-43-20□-□□ 177 430 200 3.1 30,370 ＝ 4 4 8 3 2 0 AUPRE177-43-25□-□□ 177 430 250 3.5 31,610 D AUPRE177-43-30□-□□ 177 430 300 3.9 32,890 AUPRE177-43-36□-□□ 177 430 360 4.4 35,070 AUPRE177-43-43□-□□ 177 430 430 5.0 37,500 AUPRE177-43-50□-□□ 177 430 500 5.5 39,730 オプション部品（別売） 専用シャーシ ラック取付化粧ビス ラック取付化粧ビス AUCシリーズ　P47 RTシリーズ RZシリーズ 詳細はホームページをご覧下さい 詳細はホームページをご覧下さい 10 H

AU SERIES アルミサッシケース ■ カスタム製品（穴加工・インクジェット印刷・表面シート製作）についてはホームページをご覧下さい。 ■ カスタム製品のリピート注文品は5%割引致します。 ■ 前後のパネルが差込式でスッキリした外観のデスクトップ型ケースです。 ■ 高さ44、177の２タイプが追加となり、高さ5サイズ・幅7サイズ・奥行き7サイズの計215サイズ、色仕様4色から選択可能です。 ■ 滑り止め足はエラストマー製ゴム足タイプとアルマイト処理された高級感のあるアルミ足タイプから選択可能です。 ■ 測定器、コントローラー、産業用組込みコンピュータ、電源装置、オーディオアンプなど様々な用途にご利用いただけます。 5 付属ビス： ・カバー、下カバー取付 　台形M3×5 ニッケル/三価黒クロメート×8～16 ・フレーム、側板取付 3 　皿M3×8 ニッケル×16 ・ゴム足、アルミ足取付 2 　バインドM4×8 三価黒クロメート×4 締め付けトルク：0.3～0.6N・m ※ トルク値は使用条件により異なりますので参考値 としてご利用いただき、必ずトルクテストを行っ 1 てからご使用下さい。 4 6 専用シャーシ オプション品（別売） 7 27

構成内容 No. 名　称 個　数 材　質 色 / 表面処理 1 コーナーブロック 4 アルミダイキャスト ADC12 シルバー塗装・ブラック塗装（内部無処理） 2 側板　　　　　　 2 アルミ押出材 A6063S-T5 シルバーアルマイト・ブラックアルマイト 3 フレーム　　　　 4 アルミ押出材 A6063S-T5 シルバーアルマイト・ブラックアルマイト 4 パネル　　　　　 2 アルミ板 A1100P シルバーアルマイト・ブラックアルマイト 5 カバー　　　　　 1 アルミ板 A1100P シルバーアルマイト・ブラックアルマイト 6 下カバー　　　　 1 アルミ板 A1100P シルバーアルマイト・ブラックアルマイト 7 ゴム足 / アルミ足 4 TPE（エラストマー）/ アルミ ブラック（ゴム足）・アルマイト（アルミ足） ケース型番は、下記 1～3 の項目を選択し、決定して下さい。 1 滑り止め足仕様選択 2 カバー・下カバー取付ビス仕様選択 R ゴム足（ブラック） A アルミ足（シルバー / アルマイト） （ブラック / アルマイト） P プラス（シルバー / ニッケル） （ブラック / 三価黒クロメート） H 六角（シルバー / ニッケル） （ブラック / 三価黒クロメート） 六角レンチ付 ※アルミ足の色は下カバーと同色となります。 ※ビスの色はカバー・下カバーの色と同色となります。 ※ゴム足とアルミ足では価格が異なります。 3 カラー 選択 下記4タイプの色からご選択下さい。 S S S B B S B B 型番記入方法 　ご注文の際は□内へサイズと1～3の選択項目に合った記号を記入して下さい。 AU □ - □ - □　□ □ - □ □ H-W-D サイズ 1足 2ビス 3カラー 29～30ページ型番・寸法表を参照 R / A P / H SS / SB / BS / BB 型番例 : H88・W300・D200mm、アルミ足、六角ビス、BSカラーの場合 ➡ AU 88-30-20 AH-BS オプション部品（別売） 専用シャーシ コーナーガード エラストマー取手 チルトレッグ AUCシリーズ　P47 AUCGシリーズ　P48 FM200 TLWシリーズ 詳細はホームページをご覧下さい 詳細はホームページをご覧下さい 28

外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 ■ ゴム足/アルミ足から選択可能です。 ゴム足/アルミ足は高さサイズが異なります。 ゴム足 H アルミ足 W D 型番・寸法・標準価格 ■ □□-□□には、滑り止め足・取付ビス・カラーの記号が入ります。 型　番 H W D 自重 標準価格（税別）標準価格（税別） 型　番 H W D 自重 標準価格（税別）標準価格（税別） （kg） Rタイプ Aタイプ （kg） Rタイプ Aタイプ NEW AU 44-16-16□□-□□ 44 160 160 0.7 8,570 9,820 AU 66-16-16□□-□□ 66 160 160 0.9 8,830 10,200 NEW AU 44-16-20□□-□□ 44 160 200 0.8 9,050 10,310 AU 66-16-20□□-□□ 66 160 200 1.0 9,380 10,750 NEW AU 44-16-25□□-□□ 44 160 250 1.0 9,550 10,800 AU 66-16-25□□-□□ 66 160 250 1.2 9,900 11,280 NEW AU 44-16-30□□-□□ 44 160 300 1.1 10,020 11,270 AU 66-16-30□□-□□ 66 160 300 1.3 10,470 11,840 NEW AU 44-16-36□□-□□ 44 160 360 1.3 11,030 12,280 NEW AU 66-16-36□□-□□ 66 160 360 1.5 11,620 12,920 NEW AU 44-16-43□□-□□ 44 160 430 1.5 11,970 13,230 NEW AU 66-16-43□□-□□ 66 160 430 1.7 12,640 13,940 NEW AU 44-20-16□□-□□ 44 200 160 0.8 9,150 10,410 AU 66-20-16□□-□□ 66 200 160 1.0 9,420 10,800 NEW AU 44-20-20□□-□□ 44 200 200 0.9 9,720 10,990 AU 66-20-20□□-□□ 66 200 200 1.1 10,070 11,430 NEW AU 44-20-25□□-□□ 44 200 250 1.1 10,280 11,540 AU 66-20-25□□-□□ 66 200 250 1.3 10,990 12,400 NEW AU 44-20-30□□-□□ 44 200 300 1.3 10,860 12,110 AU 66-20-30□□-□□ 66 200 300 1.5 11,650 13,050 NEW AU 44-20-36□□-□□ 44 200 360 1.5 11,720 12,980 AU 66-20-36□□-□□ 66 200 360 1.7 12,640 14,050 NEW AU 44-20-43□□-□□ 44 200 430 1.7 13,130 14,370 AU 66-20-43□□-□□ 66 200 430 2.0 14,370 15,790 NEW AU 44-25-16□□-□□ 44 250 160 1.0 10,070 11,360 AU 66-25-16□□-□□ 66 250 160 1.1 10,360 11,780 NEW AU 44-25-20□□-□□ 44 250 200 1.1 10,750 12,050 AU 66-25-20□□-□□ 66 250 200 1.3 11,100 12,520 NEW AU 44-25-25□□-□□ 44 250 250 1.3 11,850 13,150 AU 66-25-25□□-□□ 66 250 250 1.5 12,270 13,680 NEW AU 44-25-30□□-□□ 44 250 300 1.5 12,570 13,880 AU 66-25-30□□-□□ 66 250 300 1.7 13,090 14,480 NEW AU 44-25-36□□-□□ 44 250 360 1.7 13,690 14,990 AU 66-25-36□□-□□ 66 250 360 2.0 14,340 15,740 NEW AU 44-25-43□□-□□ 44 250 430 2.0 14,660 15,950 AU 66-25-43□□-□□ 66 250 430 2.3 15,560 16,970 NEW AU 44-30-16□□-□□ 44 300 160 1.1 10,760 12,060 AU 66-30-16□□-□□ 66 300 160 1.3 11,080 12,480 NEW AU 44-30-20□□-□□ 44 300 200 1.3 11,530 12,810 AU 66-30-20□□-□□ 66 300 200 1.5 11,930 13,320 NEW AU 44-30-25□□-□□ 44 300 250 1.5 12,770 14,070 AU 66-30-25□□-□□ 66 300 250 1.7 13,230 14,630 NEW AU 44-30-30□□-□□ 44 300 300 1.7 13,760 15,050 AU 66-30-30□□-□□ 66 300 300 1.9 14,350 15,760 NEW AU 44-30-36□□-□□ 44 300 360 2.0 15,280 16,580 AU 66-30-36□□-□□ 66 300 360 2.2 16,020 17,440 NEW AU 44-30-43□□-□□ 44 300 430 2.3 15,800 17,100 AU 66-30-43□□-□□ 66 300 430 2.6 16,760 18,150 NEW AU 44-30-50□□-□□ 44 300 500 2.6 17,590 18,880 AU 66-30-50□□-□□ 66 300 500 2.9 18,760 20,180 NEW AU 44-36-16□□-□□ 44 360 160 1.3 12,110 13,430 NEW AU 66-36-16□□-□□ 66 360 160 1.5 12,280 13,620 NEW AU 44-36-20□□-□□ 44 360 200 1.5 12,740 14,070 AU 66-36-20□□-□□ 66 360 200 1.7 12,930 14,340 NEW AU 44-36-25□□-□□ 44 360 250 1.7 14,230 15,550 AU 66-36-25□□-□□ 66 360 250 1.9 14,500 15,910 NEW AU 44-36-30□□-□□ 44 360 300 2.0 15,660 16,980 AU 66-36-30□□-□□ 66 360 300 2.2 16,050 17,450 NEW AU 44-36-36□□-□□ 44 360 360 2.2 17,250 18,550 AU 66-36-36□□-□□ 66 360 360 2.5 17,740 19,150 NEW AU 44-36-43□□-□□ 44 360 430 2.6 17,960 19,280 AU 66-36-43□□-□□ 66 360 430 2.9 18,620 20,020 NEW AU 44-36-50□□-□□ 44 360 500 3.0 19,610 20,930 AU 66-36-50□□-□□ 66 360 500 3.3 20,410 21,830 NEW AU 44-43-16□□-□□ 44 430 160 1.5 13,330 14,660 NEW AU 66-43-16□□-□□ 66 430 160 1.7 13,900 15,270 NEW AU 44-43-20□□-□□ 44 430 200 1.7 14,460 15,780 AU 66-43-20□□-□□ 66 430 200 1.9 14,700 16,120 NEW AU 44-43-25□□-□□ 44 430 250 2.0 15,450 16,770 AU 66-43-25□□-□□ 66 430 250 2.2 15,760 17,170 NEW AU 44-43-30□□-□□ 44 430 300 2.3 16,410 17,740 AU 66-43-30□□-□□ 66 430 300 2.5 16,800 18,220 NEW AU 44-43-36□□-□□ 44 430 360 2.6 18,200 19,520 AU 66-43-36□□-□□ 66 430 360 2.9 18,660 20,060 NEW AU 44-43-43□□-□□ 44 430 430 3.0 20,300 21,610 AU 66-43-43□□-□□ 66 430 430 3.3 21,060 22,480 NEW AU 44-43-50□□-□□ 44 430 500 3.4 21,720 23,050 AU 66-43-50□□-□□ 66 430 500 3.7 22,540 23,950 NEW AU 44-50-30□□-□□ 44 500 300 2.6 19,560 20,950 AU 66-50-30□□-□□ 66 500 300 2.8 19,820 21,260 NEW AU 44-50-36□□-□□ 44 500 360 3.0 21,250 22,630 AU 66-50-36□□-□□ 66 500 360 3.3 21,500 22,940 NEW AU 44-50-43□□-□□ 44 500 430 3.4 23,200 24,580 AU 66-50-43□□-□□ 66 500 430 3.7 23,640 25,100 NEW AU 44-50-50□□-□□ 44 500 500 3.9 26,270 27,660 AU 66-50-50□□-□□ 66 500 500 4.2 27,010 28,470 29 8.5 10.5 8.5 10.5

型番・寸法・標準価格 ■ □□-□□には、滑り止め足・取付ビス・カラーの記号が入ります。 型　番 H W D 自重 標準価格（税別）標準価格（税別） （kg） Rタイプ Aタイプ 型　番 H W D 自重 標準価格（税別）標準価格（税別） （kg） Rタイプ Aタイプ AU 88-16-16□□-□□ 88 160 160 0.9 9,220 10,600 AU133-30-36□□-□□ 132.5 300 360 2.8 18,470 19,880 AU 88-16-20□□-□□ 88 160 200 1.1 9,820 11,190 AU133-30-43□□-□□ 132.5 300 430 3.3 19,380 20,770 AU 88-16-25□□-□□ 88 160 250 1.3 10,360 11,730 AU133-30-50□□-□□ 132.5 300 500 3.7 21,650 23,060 AU 88-16-30□□-□□ 88 160 300 1.4 10,940 12,310 NEW AU133-36-16□□-□□ 132.5 360 160 1.9 14,340 15,670 NEW AU 88-16-36□□-□□ 88 160 360 1.7 12,170 13,480 AU133-36-20□□-□□ 132.5 360 200 2.1 15,020 16,430 NEW AU 88-16-43□□-□□ 88 160 430 1.9 13,230 14,530 AU133-36-25□□-□□ 132.5 360 250 2.5 16,710 18,120 AU 88-20-16□□-□□ 88 200 160 1.1 9,850 11,220 AU133-36-30□□-□□ 132.5 360 300 2.8 18,370 19,790 AU 88-20-20□□-□□ 88 200 200 1.2 10,530 11,910 AU133-36-36□□-□□ 132.5 360 360 3.2 20,280 21,690 AU 88-20-25□□-□□ 88 200 250 1.4 11,490 12,910 AU133-36-43□□-□□ 132.5 360 430 3.7 21,350 22,760 AU 88-20-30□□-□□ 88 200 300 1.6 12,190 13,610 AU133-36-50□□-□□ 132.5 360 500 4.1 23,420 24,830 AU 88-20-36□□-□□ 88 200 360 1.8 13,230 14,640 NEW AU133-43-16□□-□□ 132.5 430 160 2.2 15,680 17,030 AU 88-20-43□□-□□ 88 200 430 2.1 15,020 16,430 AU133-43-20□□-□□ 132.5 430 200 2.4 16,930 18,350 AU 88-25-16□□-□□ 88 250 160 1.2 10,870 12,280 AU133-43-25□□-□□ 132.5 430 250 2.8 18,120 19,520 AU 88-25-20□□-□□ 88 250 200 1.4 11,650 13,050 AU133-43-30□□-□□ 132.5 430 300 3.2 19,280 20,700 AU 88-25-25□□-□□ 88 250 250 1.6 12,830 14,240 AU133-43-36□□-□□ 132.5 430 360 3.6 21,350 22,760 AU 88-25-30□□-□□ 88 250 300 1.8 13,660 15,080 AU133-43-43□□-□□ 132.5 430 430 4.1 23,950 25,370 AU 88-25-36□□-□□ 88 250 360 2.1 14,970 16,390 AU133-43-50□□-□□ 132.5 430 500 4.6 25,690 27,090 AU 88-25-43□□-□□ 88 250 430 2.4 16,250 17,660 AU133-50-30□□-□□ 132.5 500 300 3.5 22,600 24,040 AU 88-30-16□□-□□ 88 300 160 1.4 11,620 13,040 AU133-50-36□□-□□ 132.5 500 360 4.0 24,500 25,950 AU 88-30-20□□-□□ 88 300 200 1.6 12,510 13,910 AU133-50-43□□-□□ 132.5 500 430 4.6 26,830 28,280 AU 88-30-25□□-□□ 88 300 250 1.8 13,840 15,260 AU133-50-50□□-□□ 132.5 500 500 5.1 30,480 31,920 AU 88-30-30□□-□□ 88 300 300 2.1 14,990 16,400 NEW AU177-16-16□□-□□ 177 160 160 1.4 12,480 13,950 AU 88-30-36□□-□□ 88 300 360 2.4 16,730 18,140 NEW AU177-16-20□□-□□ 177 160 200 1.6 13,280 14,740 AU 88-30-43□□-□□ 88 300 430 2.7 17,500 18,920 NEW AU177-16-25□□-□□ 177 160 250 1.8 14,050 15,510 AU 88-30-50□□-□□ 88 300 500 3.1 19,580 20,980 NEW AU177-16-30□□-□□ 177 160 300 2.1 14,870 16,320 NEW AU 88-36-16□□-□□ 88 360 160 1.6 12,890 14,220 NEW AU177-16-36□□-□□ 177 160 360 2.4 16,450 17,900 AU 88-36-20□□-□□ 88 360 200 1.8 13,550 14,960 NEW AU177-16-43□□-□□ 177 160 430 2.7 17,850 19,320 AU 88-36-25□□-□□ 88 360 250 2.1 15,150 16,570 NEW AU177-20-16□□-□□ 177 200 160 1.5 13,290 14,750 AU 88-36-30□□-□□ 88 360 300 2.3 16,730 18,140 NEW AU177-20-20□□-□□ 177 200 200 1.7 14,180 15,650 AU 88-36-36□□-□□ 88 360 360 2.7 18,470 19,880 NEW AU177-20-25□□-□□ 177 200 250 2.0 15,050 16,510 AU 88-36-43□□-□□ 88 360 430 3.1 19,400 20,820 NEW AU177-20-30□□-□□ 177 200 300 2.3 15,970 17,430 AU 88-36-50□□-□□ 88 360 500 3.5 21,260 22,680 NEW AU177-20-36□□-□□ 177 200 360 2.6 17,390 18,860 NEW AU 88-43-16□□-□□ 88 430 160 1.8 14,580 15,950 NEW AU177-20-43□□-□□ 177 200 430 3.0 19,320 20,770 AU 88-43-20□□-□□ 88 430 200 2.1 15,390 16,800 NEW AU177-25-16□□-□□ 177 250 160 1.7 14,360 15,820 AU 88-43-25□□-□□ 88 430 250 2.4 16,470 17,890 NEW AU177-25-20□□-□□ 177 250 200 1.9 15,330 16,790 AU 88-43-30□□-□□ 88 430 300 2.7 17,550 18,960 NEW AU177-25-25□□-□□ 177 250 250 2.2 16,790 18,240 AU 88-43-36□□-□□ 88 430 360 3.1 19,450 20,860 NEW AU177-25-30□□-□□ 177 250 300 2.5 17,850 19,320 AU 88-43-43□□-□□ 88 430 430 3.5 21,910 23,330 NEW AU177-25-36□□-□□ 177 250 360 2.9 19,540 20,990 AU 88-43-50□□-□□ 88 430 500 4.0 23,460 24,860 NEW AU177-25-43□□-□□ 177 250 430 3.3 20,920 22,370 AU 88-50-30□□-□□ 88 500 300 3.0 20,650 22,110 NEW AU177-30-16□□-□□ 177 300 160 1.9 15,620 17,100 AU 88-50-36□□-□□ 88 500 360 3.4 22,400 23,850 NEW AU177-30-20□□-□□ 177 300 200 2.2 16,710 18,180 AU 88-50-43□□-□□ 88 500 430 3.9 24,590 26,030 NEW AU177-30-25□□-□□ 177 300 250 2.5 18,340 19,820 AU 88-50-50□□-□□ 88 500 500 4.4 28,030 29,490 NEW AU177-30-30□□-□□ 177 300 300 2.8 19,720 21,200 AU133-16-16□□-□□ 132.5 160 160 1.2 10,250 11,620 NEW AU177-30-36□□-□□ 177 300 360 3.2 21,890 23,380 AU133-16-20□□-□□ 132.5 160 200 1.4 10,930 12,300 NEW AU177-30-43□□-□□ 177 300 430 3.7 22,800 24,280 AU133-16-25□□-□□ 132.5 160 250 1.6 11,560 12,930 NEW AU177-30-50□□-□□ 177 300 500 4.1 25,330 26,820 AU133-16-30□□-□□ 132.5 160 300 1.8 12,250 13,620 NEW AU177-36-16□□-□□ 177 360 160 2.1 17,160 18,640 NEW AU133-16-36□□-□□ 132.5 160 360 2.1 13,710 15,000 NEW AU177-36-20□□-□□ 177 360 200 2.4 18,090 19,580 NEW AU133-16-43□□-□□ 132.5 160 430 2.4 14,880 16,180 NEW AU177-36-25□□-□□ 177 360 250 2.8 19,980 21,450 AU133-20-16□□-□□ 132.5 200 160 1.3 10,940 12,310 NEW AU177-36-30□□-□□ 177 360 300 3.1 21,830 23,290 AU133-20-20□□-□□ 132.5 200 200 1.5 11,710 13,070 NEW AU177-36-36□□-□□ 177 360 360 3.6 24,010 25,500 AU133-20-25□□-□□ 132.5 200 250 1.7 12,790 14,200 NEW AU177-36-43□□-□□ 177 360 430 4.1 25,150 26,610 AU133-20-30□□-□□ 132.5 200 300 2.0 13,570 14,990 NEW AU177-36-50□□-□□ 177 360 500 4.6 27,490 28,960 AU133-20-36□□-□□ 132.5 200 360 2.3 14,800 16,190 NEW AU177-43-16□□-□□ 177 430 160 2.4 18,870 20,340 AU133-20-43□□-□□ 132.5 200 430 2.6 16,700 18,110 NEW AU177-43-20□□-□□ 177 430 200 2.7 20,320 21,790 AU133-25-16□□-□□ 132.5 250 160 1.5 12,080 13,490 NEW AU177-43-25□□-□□ 177 430 250 3.1 21,650 23,140 AU133-25-20□□-□□ 132.5 250 200 1.7 12,930 14,350 NEW AU177-43-30□□-□□ 177 430 300 3.5 23,000 24,470 AU133-25-25□□-□□ 132.5 250 250 2.0 14,220 15,620 NEW AU177-43-36□□-□□ 177 430 360 4.0 25,390 26,880 AU133-25-30□□-□□ 132.5 250 300 2.2 15,150 16,570 NEW AU177-43-43□□-□□ 177 430 430 4.6 28,040 29,520 AU133-25-36□□-□□ 132.5 250 360 2.6 16,640 18,030 NEW AU177-43-50□□-□□ 177 430 500 5.1 30,150 31,620 AU133-25-43□□-□□ 132.5 250 430 3.0 18,030 19,450 NEW AU177-50-30□□-□□ 177 500 300 3.9 26,070 27,560 AU133-30-16□□-□□ 132.5 300 160 1.7 12,930 14,350 NEW AU177-50-36□□-□□ 177 500 360 4.4 28,300 29,800 AU133-30-20□□-□□ 132.5 300 200 1.9 13,890 15,300 NEW AU177-50-43□□-□□ 177 500 430 5.0 30,720 32,210 AU133-30-25□□-□□ 132.5 300 250 2.2 15,320 16,730 NEW AU177-50-50□□-□□ 177 500 500 5.6 34,550 36,060 AU133-30-30□□-□□ 132.5 300 300 2.5 16,570 17,970 30

AUC SERIES AU□シリーズ専用シャーシ カスタム加工例 1 2 ■ カスタム製品（穴加工・金属スペーサー圧入）については ホームページをご覧下さい。 ▪ AUH・AUR・AUPR・AUPRE・AUXR・AUXRE・AUGH・AUG・AUGE・AU・AUP・AUPE・AUX・AUXEシリーズ用取付板です。 ▪ 基板・装置・部品等の取付にご利用下さい。 構成内容 No. 名　称 個　数 材　質 表面処理 1 シャーシ 1 A1050P t2.0 無処理 付属ビス：コーナーブロック取付ビス 皿M3×ニッケル ×4 2 L金具 　 2 A1050P t2.0 無処理 　　　　　シャーシ板取付ビス ナベM3×5 三価クロメート ×4 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 補強曲げ無しタイプ 補強曲げ有りタイプ D D W W 型番・寸法・標準価格 型　番 W D 対応ケース W×D 補強 自重 標準価格 型　番 W D 対応ケース W×D 補強 自重 標準価格 （g） （税別） （g） （税別） AUC16-16 108 108 160×160 無し 102 1,820 AUC30-43 248 378 300×430 無し 626 3,550 AUC16-20 108 148 160×200 無し 138 1,920 AUC30-50 248 448 300×500 無し 741 3,910 AUC16-25 108 198 160×250 無し 181 2,050 NEW AUC36-16 308 108 360ｘ160 無し 219 2,190 AUC16-30 108 248 160×300 無し 226 2,220 AUC36-20 308 148 360×200 無し 297 2,570 NEW AUC16-36 108 308 160ｘ360 無し 279 2,320 AUC36-25 308 198 360×250 無し 395 2,800 NEW AUC16-43 108 378 160×430 無し 340 2,620 AUC36-30 308 248 360×300 無し 494 3,160 AUC20-16 148 108 200×160 無し 126 1,900 AUC36-36 308 308 360×360 無し 581 3,210 AUC20-20 148 148 200×200 無し 170 2,070 AUC36-43 308 378 360×430 無し 749 3,600 AUC20-25 148 198 200×250 無し 224 2,270 AUC36-50 308 448 360×500 無し 886 3,960 AUC20-30 148 248 200×300 無し 279 2,470 NEW AUC43-16 378 108 430×160 有り 287 2,800 AUC20-36 148 308 200×360 無し 345 2,610 AUC43-20 378 148 430×200 有り 353 3,130 AUC20-43 148 378 200×430 無し 422 2,900 AUC43-25 378 198 430×250 有り 470 3,390 AUC25-16 198 108 250×160 無し 155 2,040 AUC43-30 378 248 430×300 有り 587 3,820 AUC25-20 198 148 250×200 無し 210 2,270 AUC43-36 378 308 430×360 有り 728 3,870 AUC25-25 198 198 250×250 無し 278 2,410 AUC43-43 378 378 430×430 有り 918 4,730 AUC25-30 198 248 250×300 無し 346 2,670 AUC43-50 378 448 430×500 有り 1,082 5,270 AUC25-36 198 308 250×360 無し 428 2,820 AUC50-30 448 248 500×300 有り 681 4,240 AUC25-43 198 378 250×430 無し 524 3,150 AUC50-36 448 308 500×360 有り 814 4,300 AUC30-16 248 108 300×160 無し 184 2,160 AUC50-43 448 378 500×430 有り 1,061 5,320 AUC30-20 248 148 300×200 無し 249 2,440 AUC50-50 448 448 500×500 有り 1,257 5,360 AUC30-25 248 198 300×250 無し 331 2,630 AUC60-36 548 308 600×360 有り 1,021 4,930 AUC30-30 248 248 300×300 無し 413 2,940 AUC60-43 548 378 600×430 有り 1,279 6,280 AUC30-36 248 308 300×360 無し 512 3,160 47

RT･RZ SERIES ラック取付化粧ビス RT型 3.5 12 ■ ビス・座金一体型の化粧ビスですので取付 棚 時の作業効率が向上します。 M5 板 ／ ラ ッ ク 15.5 パ ネ ル 型番・標準価格 型　番 材　質 表面処理 入　数 標準価格（税別）/袋 RT-5S 鉄 ニッケルメッキ　 20 / 袋 ▲930 RT-5B 鉄 三価黒クロメート 20 / 袋 ▲930 ▲は値上げした製品です。 ※標準価格は目安の販売価格となります。 15 3 RZ型 型番目次/ 1 Photo INDEX プラスチック ケース M5 キャリング ケース 型番・標準価格 1丸皿ビス＋2化粧座金 防水・防塵 型　番 材　質 色 /表面処理 入　数 標準価格（税別）/袋 樹脂ボックス 2 RZ-5S 真ちゅう ニッケルメッキ　 20 / 袋 ▲890 鉄（ビス） 三価黒クロメート 防水・防塵 RZ-5B 20 / 袋 　890 アルミ/ 真ちゅう（座金） 黒半つや / 塗装　 ステンレス ボックス ▲は値上げした製品です。 ※標準価格は目安の販売価格となります。 端子ボックス/ 防水コネクタ/ ケーブル グランド RW SERIES ナイロンワッシャー付化粧ビス アルミサッシ ケース アルミ 2 フレーム/ ヒートシンク D ケース 1 メタル ケース Raspberry Piケース C ■ ワッシャーの材質はナイロン樹脂なので取付パネル面にはキズをつけません。 フリーサイズ ケース/ 又、ワッシャーがビスからはずれにくい構造です。 フリーサイズ パネル ■ 黒色のワッシャーがパネル面をひきたてます。 ラックケース/ ■ ナチュラルは長期の間には変色します。 サブラック B 構成内容 棚板/ ラックパネル No. 名　称 材　質 色 /表面処理 1 バインドビス　　　 鉄　　　 ニッケルメッキ・三価黒クロメート 電池ホルダー/ 2 ナイロンワッシャー ナイロン 黒・ナチュラル　　　　　　　　　 電池ボックス 型番・寸法・標準価格 アクセサリー /機構部品 型　番 A B C D M ビス ワッシャー 入　数 標準価格（税別）/袋 RW-3B 7.8 2.5 1.0 6 3 三価黒クロメート 黒　　　　 20 / 袋 ▲380 カスタム製品 RW-4B 9.8 3.3 1.1 8 4 三価黒クロメート 黒　　　　 20 / 袋 ▲440 RW-5B 12 4.0 1.3 14 5 三価黒クロメート 黒　　　　 20 / 袋 ▲580 RW-5S 12 4.0 1.3 14 5 ニッケルメッキ　 ナチュラル 20 / 袋 ▲580 技術資料/ 各種ご案内 ▲は値上げした製品です。 ※標準価格は目安の販売価格となります。 12 -28 φ11.5 A φ12 M
